Пистолет-пулемёт ср-2 «вереск»

Общая информация о ПП СР-2 «Вереск»

Пользователи ценят оружие за высокую огневую мощь, эффективность и поражающей действие в ближнем бою. Благодаря этому орудие попало в список интересов силовых структур Российской Федерации, после чего принято на вооружение. Западные специалисты не обошли модель, так как она соответствовала критериями класса PDW. Оружие этого вида имеет высокий спрос в США.

Первые крупные партии пистолетов-пулемётов имели низкое качество сборки, сырую конструкцию. Это привело к возникновению постоянных сбоев, из-за чего пользователи нелестно отозвались о СР-2. Несмотря на это, отечественные оружейники дали высокую оценку перспективам проекта, поэтому им продолжили заниматься и улучшать.

В наше время производство СР-2 прекращено. С конвейера сходят модернизированные версии СР-2М и СР-2МП, в основу разработки которых положили именно стандартную модель. Главные изменения коснулись следующих элементов:

  • Жёсткий упор на цевье уступил место складывающейся рукояти. Она позволила увеличить кучность и удобство использования — при сложении рукоять становится частью цевья;Компенсатор заменили на надульник-упор. Его основная функция — исключение вероятности смещения кисти пользователя вперёд и защита от ожогов вырабатываемыми пороховыми газами;Конструкция флажка предохранителя получила новую основу.

В модификации СР-2МП появилась планка Пикатинни. Её поместили на цевьё и ствольную коробку. Устройство оружия позволяет использовать глушитель для скрытного поражения противников и приклад другой формы.

Конструкция СР-2 Вереск

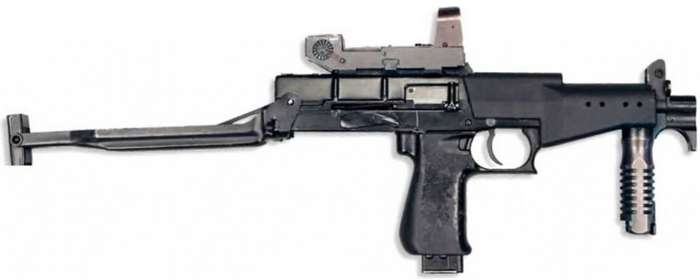

Устройство ПП Вереск позволяет крепить коллиматорный прицел. Он увеличивает тактическое превосходство пользователя над противниками, использующими другое оружие. Скорость прицеливание с ним увеличивается в 2-3 раза, в отличие от механического прицельного механизма.

Рукоятка удержания располагается в передней части цевья. Ударно-спусковой механизм сделан по курковому типу. Он даёт возможность стрелку вести огонь одиночно или очередями. На ствольную коробку поместили рычаг предохранителя. Он имеет два режима (огонь и предохранитель). На левой стороне находится рычаг смены огня. Он имеет два режима: одна точка — одиночные выстрелы, три точки — выстрелы очередями.

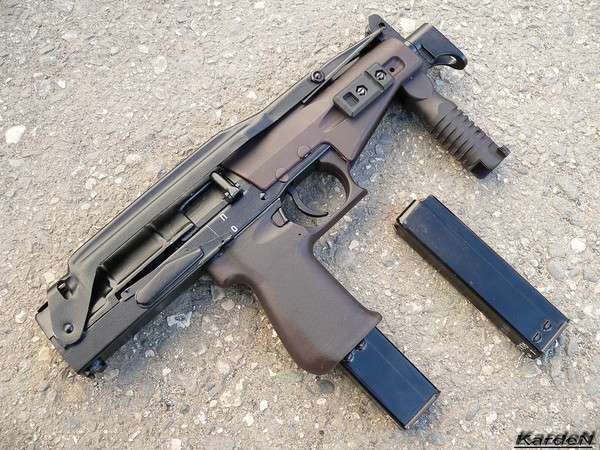

Приклад сделан из металла, его можно складывать. Он оснащается подпружиненным затыльником, благодаря которому время перевода орудия в боевое положение сокращено до минимума. Стрелять можно из упора в плечо. Магазины коробчатые, есть две версии: на 20 и 30 зарядов. Они располагаются в шахматном порядке. Магазин помещается в пистолетную рукоятку управления огнём.

В основе стандартного прицела — мушка и поворотный целик, состоящий из двух секций (на 100 и 200 метров). Мушка помещена на высокую стойку, поэтому её можно регулировать по вертикали и горизонтали. Кронштейн для крепления коллиматорного прицела размещён на верхней части ствольной коробки.

Устройство предусматривает компенсатор, наверху которого есть наклонный пропил. Компенсатор снижает отдачу до такой степени, что из СР-2 можно вести огонь при «пистолетном» удержании, при котором сохраняется высокая точность и кучность. Наверху корпуса спереди и сзади есть антабки, на которые крепится ремень.

При неполной разборке СР-2 состоит из следующих частей:

  • Возвратный механизм;Затворная рама;Боевая пружина с направляющей;Ударник;Затвор;Цевьё;Ствол с коробом автоматики, спусковым механизмом, прикладом и другими поверхностными деталями;Магазин.

Технические характеристики ПП СР-2 «Вереск»

Тактико-технические характеристики выглядят следующим образом:

  • Для стрельбы используются боеприпасы 9-го калибра;Длина с разложенным прикладом — 603 миллиметра;Длина со сложенным прикладом — 367 миллиметров;Масса разряженного пистолета — 1,65 килограмм;Скорость пули после выстрела — 415-440 м/с;Магазин вмещает 20 или 30 зарядов;Скорость стрельбы — до 900 выстрелов за минуту;Максимальная дистанция поражения цели — 200 метров.

Для создания нового продукта специалисты ЦНИИ рассматривали несколько схем автоматики. Выбор пал на редкую для такого класса оружия схему — часть пороховых газов отводилась через канал ствола, поворот затвора способствовал запиранию ствольного канала. Проект финансировался плохо, поэтому первый опытный образец собрали в конце 1998 года.

Разработчики закладывали в оружие следующую задачу — обезвреживание противников в бронежилетах второго класса на расстоянии до 200 метров, а также поражение техники, не покрытой бронёй, на расстоянии до 100 метров. Специалисты ЦНИИ разработали несколько видов патронов 9х21 мм:

  • СП10 — пуля оснащалась сердечником из стали;СП11 — сердечник делался из свинца, что снижало возможность рикошета;СП12 — устройство увеличивало останавливающее действие;СП13 — трассирующая пуля.

Практические испытания показали, что у 11 и 13 моделей пуль поражающая сила в 1,5-2 раза больше, чем у патронов, применяемых в пистолете Макарова. Использование бронебойных зарядов СР-2 позволяет пробивать 4-миллиметровыестальные листы на расстоянии до 70 метров.

Автоматика работает по газоотводной схеме. Ход газового поршня длинный. Поршень расположен над стволом, он крепко соединён с затворной рамой. Внутри поршня есть полость, в которой располагается передняя часть возвратной пружины. Затвор имеет шесть боевых упоров, ими осуществляется запирание канала ствола за вырезы в ствольной коробке.

После выстрела газовый поршень и затворная рама отходят в крайнее заднее положение, затвора поворачивается. В результате этого ствольной канал отпирается, происходит выброс гильзы стрелянного патрона. Затвор, начиная движение в изначальное положение, досылает в патронник новый боеприпас, после чего канал ствола запирается. Жёсткое запирание ствольного канала выбрано из-за использования мощных патронов. Рукоять взведения крепко соединена с затворной рамой в её правой части.

Особенности пистолета специальной разработки

Проведение опытов над новым оружием началось в 1993 году. С того времени также началась разработка новой опытно-конструкторской работы под специальным шифром. Пистолет-пулемет СР-2 «Вереск» адаптирован под патрон 9х21. СР расшифровывается как «специальная разработка». Окончательная версия «Вереска» была принята на вооружение в 2000 году.

Главными особенностями ПП СР-2 являются:

  • Редкая система автоматики и узел запирания канала ствола.
  • Отвод пороховых газов в газовую камеру, которая расположена над стволом.
  • Затворная рама жестко связана со штоком газового поршня.
  • Возвратная пружина размещается в канале затворной рамы.
  • Затвор оснащен шестью боевыми выступами.

Рукоятка перезаряжания расположена с правой стороны. Благодаря этому значительно уменьшается габарит оружия. Компенсатор прикрепляется на дульную часть. Коробка автоматики выполняется методом холодной штамповки из листа стали.

Техника безопасности при обращении с оружием

  1. При получении следует обязательно проверить зарядку огнестрельного приспособления.
  2. Запрещается направление дула в сторону людей и животных.
  3. Любое оружие до проверки следует считать заряженным.
  4. При отводе затвора назад ствол направляется непосредственно на цель или в безопасном направлении. При этом следует учитывать возможность рикошета.
  5. Вне режима огня запрещается накладывать палец на спусковой крючок.
  6. Перед эксплуатацией следует проверить ствол на предмет отсутствия посторонних предметов.
  7. При ведении стрельбы в положении с вытянутыми руками хват должен быть таким, чтобы затвор не наносил травму кисти.
  8. Обязательным пунктом является проведение инструктажа перед занятиями.
  9. В зоне огня, а также при транспортировке действия начинаются и прекращаются по команде руководителя.

Конструкция

«Вереск» имеет откидной металлический приклад, складывающийся вперёд-вверх и необычную для пистолетов-пулемётов систему работы автоматики на основе газоотводного двигателя и поворотного затвора, более свойственную для автоматов. Такой выбор обусловлен мощностью нового боеприпаса. Механизмы такой автоматики с жёстким запиранием канала ствола надёжно действуют в затруднённых условиях (пыль, грязь, песок и т. п.) при температурах от −50 °С до +50 °С. Предохранитель и переводчик огня флажкового типа. На пистолет-пулемёт может устанавливаться глушитель ГЗВ-СР2.

УСМ ударникового типа, обеспечивает ведение одиночной и автоматической стрельбы.

Первоначально планировалось использование только механического прицела, состоящего из регулируемой мушки и перекидного диоптрического целика на дальности 100 (открытый с полукруглой прорезью) и 200 (диоптрический) метров. Позже по требованию заказчика установили коллиматорный прицел КП-СР2, который используется как дополнительный. Однако после испытаний коллиматорный прицел было решено использовать как основной, так как его использование значительно улучшало меткость стрельбы и скорость прицеливания. Механический прицел был изменён. В модификации СР-2М вместо двух целиков остался один, дальность до цели учитывается выносом точки прицеливания по высоте, такой способ не вызывает затруднений у подготовленных стрелков.

Магазин коробчатый с двухрядным расположением 20 или 30 патронов. Размещается в пистолетной рукоятке. Двусторонняя защёлка магазина расположена на передней части пистолетной рукоятки. «Подпружиненный» магазин при нажатии на защёлку самостоятельно «выбрасывается» из полости рукоятки.

Состав, разборка и комплектация[ | код]

ПП СР-2 состоит из | код

  1. Коробки автоматики со стволом и прикладом.
  2. Затвора.
  3. Затворной рамы.
  4. Магазина.
  5. Упора и направляющей с боевой пружиной.
  6. Возвратного механизма.
  7. Трубки.
  8. Ударника.
  9. Цевья.
  10. Упора переднего.
  11. Надульника.
  12. Спускового механизма.
  13. Коллиматорного прицела.

Неполная разборка | код

  1. Отделить магазин.
  2. Проверить, нет ли патрона в патроннике.
  3. Перевести приклад в боевое положение.
  4. Открыть крышку коробки автоматики.
  5. Отделить возвратный механизм.
  6. Отделить направляющую с боевой пружиной.
  7. Отделить ударник.
  8. Отделить затворную раму с затвором и отделить затвор от затворной рамы.
  9. Отделить цевьё.

Комплектация | код

  • Подвес. Служит для скрытого ношения ПП и состоит из подсумка для запасного магазина, подвеса плечевого и кобуры.
  • Ремень. Предназначен для открытого ношения ПП, крепится к пистолету-пулемёту с помощью петли и карабина. Регулируется по длине.
  • Маслёнка.
  • Шомпол. Предназначен для чистки и смазки канала ствола и других каналов и пазов деталей оружия. Имеет резьбу для присоединения протирки и ёршика.
  • Принадлежность. Служит для разборки ПП, его чистки и смазки. В её состав входят протирка, ёршик, отвёртка, выколотка, пенал.
  • Сумка. Предназначена для переноски запасных магазинов, маслёнки, пенала с принадлежностью и шомпола.
  • Чехол. Предназначен для укладки ПП при транспортировке.

История создания ПП СР-2 «Вереск»

В 80-е годы прошлого столетия возникла категория ружей PWD. На русский язык аббревиатура переводилась как «индивидуальное оружие обороны». Оружие этого класса использовали для вооружения технических составов ракетных и зенитных установок, военных шофёров и т.п. Основная задача такого орудия — самообороны военнослужащих, стрелковое орудие у которых не является основным.

Советский Союз занимался проектированием различных моделей для самообороны солдат, но концепцию PWD не вводили. В те годы для вооружения технических команд ракетных установок использовали автоматический пистолет Стечкина. В конце 70-х годов его заменили АКС-74У, но в категорию PWD он не входил из-за больших размеров.

Эпоха PWD в России началась в середине 90-х годов. Тогда разработали новые боеприпасы 9х21 мм. Они обладали высокой мощностью и пробивной силой. Высокие характеристики были достигнуты благодаря увеличению начальной скорости полёта и уникальным устройством боеприпаса. Разработчики планировали заменить новыми зарядами устаревшие 9х18-миллиметровые патроны, которыми питался пистолет Макарова. Инженеры под новые боеприпасы создали проекты СР-1, неофициальное название которого — «Гюрза».

Новое орудие стало успешным, имело высокий спрос. Это позволило инженерам продолжить работу, в результате чего появился новый вариант — СР-2 Вереск. Разработка нового проекта закончилась в 1999 году, сейчас его используют в МДВ, ФСО, ФСБ и некоторых других силовых структурах.
