РСЗО «Ураган»: описание и характеристики

История создания

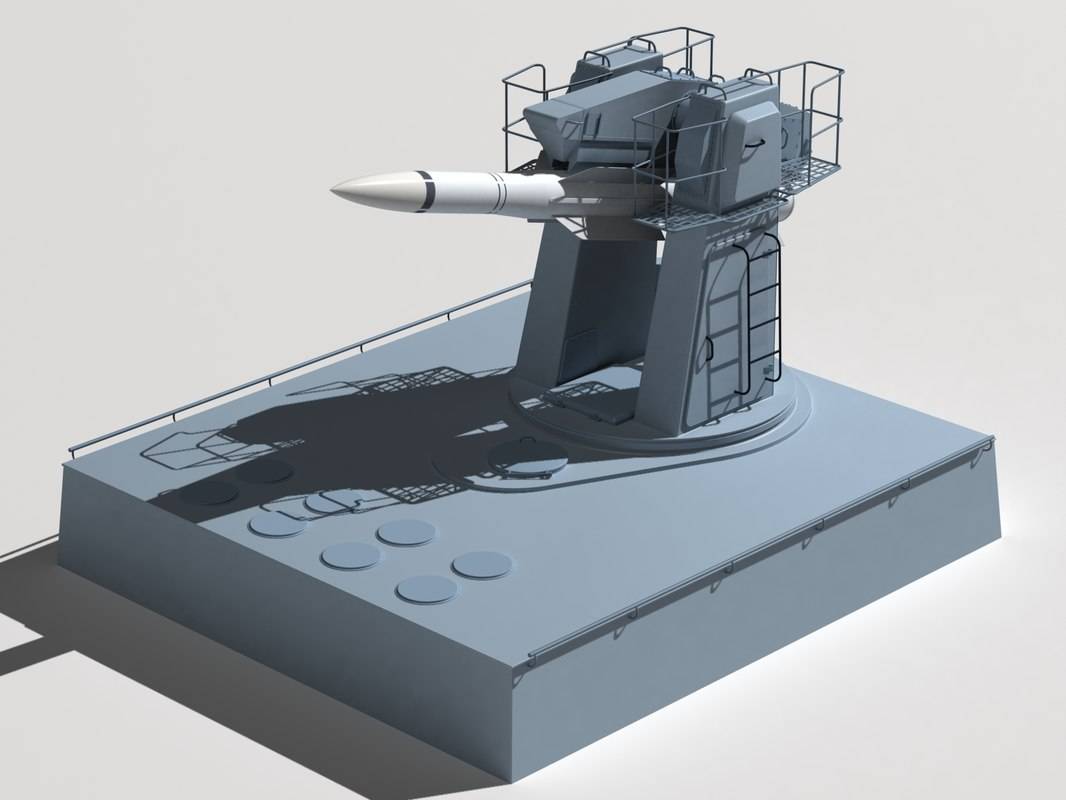

Создание ЗРК М-22 «Ураган» была начала по Постановлению СМ СССР и ЦК КПСС  от 13 января 1972 года. Она предназначалась для поступления на вооружение в Военно-морской флот. Эти комплексы унифицировались по ЗУР. Корабельный универсальный многоканальный комплекс средней дальности «Ураган» создал в НПО «Альтаир», должность главного конструктора занимал Г.Н. Волгин.

ЗРК поступил на вооружение в 1983 году, вместе с ЗУР 9М38. М-22 «Ураган» обеспечивал стабильную работу системы в любое время суток, при разных метеоусловия и при выполнении моря до пяти баллов. Пусковая установка палубная наводимая, станкового типа с нижней подсветкой ракеты и одной пусковой балкой, создана в КБ «Старт». Над ее разработкой работал А.И. Яскин, занимающий должность главного конструктора.

Позже комплекс прошел модернизацию и получил другое наименование ЗРК «Ёж» (на экспорт поставлялся под старым названием «Штиль», индекс ГРАУ – 3С90, по классификации НАТО – SA-N-7B Grizzly или SA-N-12 Grizzly). Новый комплекс поступил на использование ЗУР 9М317.

В 1997 году заключили контакт с Индией по поставке 3 фрегатов проекта 1135,6, оборудованных ЗРК «Штиль». Но позже было принято доработать проект до уровня ЗРК «Штиль-1» с более совершенной ЗУР. Экспертный ЗРК «Штиль» по каталогу Jane’s обозначался как SA-N-7C ‘Gollum’ (с зенитной управляемой ракетой 9М317Э), но это больше подходит для нового ЗРК «Штиль-1».

Операторы

  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год, всего поставлено 4 РСЗО «Ураган»
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год
  • Молдавия Молдавия — 11 единиц 9П140, по состоянию на 2016 год
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год, 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год, по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год, всего поставлено 139 РСЗО «Ураган»
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год. Поставлены в 2007 году из Белоруссии

По некоторым сообщениям, 11 единиц были поставлены из Молдавии в Армению в 2011 году. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись, по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80.

Бывшие операторы

  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год, всего поставлено 18 РСЗО «Ураган»
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган». Поставки осуществлены из Молдавии в 1994 году.
  • Таджикистан Таджикистан — 12 РСЗО «Ураган» в составе в/ч пп11121 201 мсд ВС России. В настоящее время в/ч пп 11121 расформирована, все РСЗО перераспределены в части 201 военной базы России в республике Таджикистан.

Боеприпасы

Номенклатура боеприпасов
Индекс снарядаИндексМасса снаряда, кгДлина снаряда, ммМасса , кгМасса /, кгТип взрывателяДальность стрельбы, км
Фугасные
9М27Ф9Н128Ф2804832,510051,9контактный10..35
Термобарические
9М519Н5152565147143,530,2контактный5..13
Кассетные
9М27К9Н128К27051789030×0,3неконтактный10..35
9М27К19Н51627051789030×0,3неконтактный10..35
9М27К29Н128К2270517889,524×1,1неконтактный10..35
9М27К39Н128К3270520090312×0,04неконтактный8..34
9М599Н5242705178909×1,85неконтактный10..35
Зажигательные
9М27С9Н128С
Химические
9Н51920неконтактный

Реактивная система залпового огня «Ураган» (9К57)

Реактивная система залпового огня «Ураган» (9К57) предназначена для поражения любых групповых целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделения артиллерии, тактических ракет, зенитных комплексов и вертолетов на стоянках; командных пунктов, узлов связи и объектов военно-промышленной структуры.
Дальность стрельбы, км:
– максимальная35
– минимальная10
Число направляющих боевой машины (БМ), шт16
Калибр снаряда, мм220
Масса снаряда, кг270..280
Время залпа, с20
Количество снарядов, перевозимых
транспортно-заряжающей машиной (ТЗМ), шт
16
Расчет БМ, чел4
Расчет ТЗМ, чел3
Время заряжания БМ, мин20
Время перевода БМ из походного положения
в боевое не более, мин
3
Время срочного оставления огневой позиции
после залпа не более, мин
1,5
Температурный диапазон боевого применения, °С
– реактивных снарядов (РС)-50..+50
– БМ, ТЗМ-40..+50
Диапазон температур кратковременного
(до 6 час.) пребывания РС, °С
-60..+60
Приземный ветер, м/сдо 20
Относительная влажность воздуха при 20..25°С, %до 98
Запыленность приземного воздуха, г/м3до 2
Высота над уровнем моря, мдо 3000

Технические характеристики
ШассиЗИЛ-135ЛМ
Калибр, мм220
Количество направляющих16
Время полного залпа, с
Вес БМ без снарядов и расчета, кг15100
Вес заряженной БМ с рачетом, кг20000
Максимальная скорость движения с полной нагрузкой
по дорогам с твердым покрытием, км/ч
65
Запас хода по топливу, км500
Максимальный угол возвышения, град55
Углы горизонтального обстрела, град:
вправо от оси автошасси
влево от оси автошасси
30
30
Габариты в походном положении, мм:
длина
ширина
высота
9630
2800
3225
Расчет, чел4

Транспортно-заряжающая машина 9Т452 предназначена для транспортирования снарядов РСЗО «Ураган» и для заряжания и разряжания боевой машины 9П140.
Технические характеристики
ШассиЗИЛ-135ЛМ
Количество перевозимых снарядов16
Вес загруженной машины с рачетом, кг20000
Максимальная скорость движения с полной нагрузкой
по дорогам с твердым покрытием, км/ч
65
Запас хода по топливу, км500
Расчет, чел2

Реактивные снаряды

220-миллиметровый реактивный снаряд 9М27Ф с осколочно-фугасной головной частью
Предназначен для поражения живой силы, небронированной и легкобронированной техники, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.
Технические характеристики
Калибр, мм220
Масса, кг280
Длина, мм5178
Масса головной части, кг100
Масса взрывчатого вещества, кг51,9
Диаметр / глубина воронки (грунта), м8 / 3
Взрывательное устройствомгновенного /
замедленного
действия
Дальность стрельбы, км:
– максимальная
– минимальная
35
10

220-миллиметровый реактивный снаряд 9М27К
с кассетной головной частью с осколочными боевыми элементами
Предназначен для поражения живой силы и небронированной техники в местах их сосредоточения.
Технические характеристики
Калибр, мм220
Масса, кг270
Длина, мм5178
Масса головной части, кг90
Количество осколочных
боевых элементов (БЭ), шт
30
Масса БЭ, кг1,8
Масса взрывчатого вещества БЭ, кг0,3
Количество готовых поражающих
осколков одного БЭ массой 2 г., шт
370..400
Взрыватель БЭконтактный,
мгновенного
действия
Время самоликвидации БЭ, с110
Дальность стрельбы, км:
– максимальная
– минимальная
35
10

220-миллиметровый реактивный снаряд 9М27К2
с ГЧ для противотанкового минирования местности
Предназначен для оперативной дистанционной постановки противотанковых минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения.
Технические характеристики
Калибр, мм220
Масса, кг270
Длина, мм5178
Масса головной части, кг90
Количество противотанковых мин, шт24
Масса мины, кг1,5
Масса взрывчатого вещества мины, кг1,1
Взрыватель минымеханический
нажимного
действия
Время самоликвидации мины, час3..40
Дальность стрельбы, км:
– максимальная
– минимальная
35
10

—ВИДЕО—
—Источники информацииhttp://www.splav.org/ru/arms/uragan/index.asp

Боевое применение

РСЗО 9К57 широко использовалась в боевых действиях в Афганистане.

Применялась российскими вооружёнными силами, при поддержке сил Северного альянса, в Афганистане в 1993-1998гг.

Применялась российскими вооружёнными силами во время первой и второй войн в Чечне.

Также применялась российскими ВС во время Вооружённого конфликта в Южной Осетии в 2008 году.

«Ураганы» широко применялись в ходе Вооружённого конфликта на востоке Украины обеими сторонами .

РСЗО 9К57 применялась Cирийской арабской армией во время Гражданской войны в Сирии (например, при освобождении Пальмиры). Также, по некоторым данным, «Ураган» использовали российские вооружённые силы.

История создания

В середине 1990-х годов в России была начата разработка новой реактивной бикалиберной системы 9К512 «Ураган-1М». В 1995 году Брянский автомобильный завод начал работы по проектированию шасси на базе автомобилей БАЗ-6910 «Вощина-1» для новой РСЗО, однако по причине отсутствия финансирования в конце 1996 года все работы были остановлены. Одновременно с шасси производства Брянского автомобильного завода конструкторами Мотовилихинских заводов был проработан вариант размещения системы на базе шасси МЗКТ-7930 «Астролог». После рассмотрения проектов, Министерством обороны был выбран вариант с размещением на шасси производства Минского завода колёсных тягачей. В таком виде, новая РСЗО «Ураган-1М» поступила на испытания. В 2012 году были начаты государственные испытания системы. По планам государственной программы вооружения Российской Федерации, в 2017 году на вооружение сухопутных войск должны поступить два полковых комплекта РСЗО «Ураган-1М».

Модернизация

РСЗО «Смерч» — 9А52-2: Дальность стрельбы возросла с 70 до 90 км, боевой расчет уменьшился с 4 до 3-х человек, возросла автоматизация системы, а именно, топопривязка стала осуществляться в автоматическом режиме через спутниковые системы.

В текущее время на предприятии «Сплав» создается РСЗО последнего поколения — «Торнадо». Она станет двухкалиберной, объединив на одной платформе «Ураган» и «Смерч». Автоматизация стрельбы достигнет такового уровня, что установка сумеет покидать позицию ещё до того, как снаряд достигнет цели. «Торнадо» сумеет поражать цели как залпом, так и одиночными высокоточными ракетами, и на самом деле, станет универсальной тактической ракетной системой.

На авиационно-космическом салоне «МАКС-2007» планируется показать новейшую пусковую установку пакетного типа на базе четырехосного вэдового шасси «КАМАЗ» с 6 направляющими ракет заместо 12. Внедрение спецсистемы позволяет рассредоточенным расчётам вести скоординированный огнь. Основная цель модернизации — повысить мобильность комплекса за счёт понижения веса и габаритов. Подразумевается, что это позволит расширить экспортные возможности.

Примечания

  1.  (недоступная ссылка). ПАО «Мотовилихинские заводы». Дата обращения 19 сентября 2014.
  2. ↑ . IISS.
  3. Владимир Тучков. . Свободная Пресса (19 ноября 2014). Дата обращения 14 марта 2017.
  4. Такие поражающие элементы используются также в авиационной бомбовой кассете РБК-500
  5.  . Дата обращения 5 января 2010.
  6. ↑  (недоступная ссылка). Дата обращения 24 сентября 2016.
  7. . Информационно-новостная система «Ракетная техника». Дата обращения 17 февраля 2013.
  8. под углом 30° от нормали к броне с расстояния 100 м
  9. .
  10. The Military Balance 2016. — P. 180.
  11. The Military Balance 2019,p.184
  12. The Military Balance 2016. — P. 320.
  13. The Military Balance 2016. — P. 183.
  14. The Military Balance 2016. — P. 416.
  15. The Military Balance 2016. — P. 251.
  16. The Military Balance 2016. — P. 185.
  17. The Military Balance 2016. — P. 339.
  18. The Military Balance 2016. — P. 357.
  19.  (недоступная ссылка). ОАО «Мотовилихинские заводы». Дата обращения 25 октября 2011.
  20.  (недоступная ссылка). Дата обращения 18 августа 2011.
  21.  (недоступная ссылка). Дата обращения 16 августа 2011.
  22. The Military Balance 2016. — P. 190.
  23. The Military Balance 2016. — P. 354.
  24. The Military Balance 2018. — P. 208.
  25. The Military Balance 2016. — P. 205.
  26. А. Храмчихин. Китай против России. Победа будет не за нами :   // Популярная механика. — 2010. — Февраль. — С. 84—89.
  27. Глазунов О.Н. Глава 3. Тайные операции спецслужб КНР в России // Китайская угроза. — Москва: Эксмо : Алгоритм, 2010. — С. 167—169. — 256 с. — 3000 экз. — ISBN 978-5-699-40601-2.
  28. Юрий Бородин. . Красная звезда (25 июня 2010). Дата обращения 31 мая 2016.
  29. Гуров С. В. . rbase.new-factoria.ru. Дата обращения 31 мая 2016.
  30. . Human Rights Watch (20 октября 2014).
  31. Jonathan Ferguson & N.R. Jenzen-Jones. . Armament Research Services Pty. Ltd. (ноябрь 2014).
  32. . OSCE. Дата обращения 4 февраля 2015.
  33. Евгений Поддубный. . Россия-24 (20 марта 2016). Дата обращения 31 мая 2016.
  34. Алексей Рамм. . «Военно-промышленный курьер» (10 февраля 2016). Дата обращения 31 мая 2016.
  35.  (недоступная ссылка). Дата обращения 11 февраля 2014.
  36. .

Конструкция

Артиллерийская установка расположена на боевой машине 9П140. Это шасси построена на основе ЗИЛ-135ЛМ. Шасси обеспечивает достаточную проходимость за счёт полного привода на все 8 колёс и двигательной установки, состоящей из 2 V8 двигателей ЗИЛ-375 мощностью по 180 л.с. каждый.

Помимо боевой машины в комплекс входят:

  • транспортно-заряжающая машина 9Т452;
  • комплекс управления огнём 1В126 «Капустник-Б»;
  • метеорологический комплекс 1Б44;
  • машина для топографической съёмки 1Т12-2М;
  • реактивные снаряды;
  • учебная аппаратура.

Транспортно-заряжающая машина создана на аналогичном боевой базе ЗИЛ-135ЛМ, перевозит 16 снарядов и способна выполнять заряжание/разряжание без дополнительной подготовки.

Механизированное устройство заряжания позволяет загружать снаряды не только с машины, но и с грунта за 15 минут.

Реактивная система залпового огня «Смерч»

«Смерчу подчиненно все». «67 гектаров погибели»… «И обхватит всех российский «Смерч»… Все это о русской реактивной системе залпового огня (РСЗО) «Смерч».

«Смерч» — отменно новое в области реактивных систем орудие. «Смерч» сотворен в 1986-м, на вооружение Вооруженных Сил принят в 1989-м.

РСЗО — боевая машина (БМ) с 12 направляющими (размещенная на авто шасси высочайшей проходимости МАЗ-543М, которая обеспечивает скорость передвижения до 60 км/час, припас хода по горючему — 850 км); транспортно-заряжающая машина с краном и заряжающим устройством; реактивные снаряды (РС) осколочно-фугасного деяния, кассетного с суббоеприпасами осколочного деяния, кассетного с самоприцеливающимися суббоеприпасами высочайшей эффективности, позволяющими вести эффективную борьбу с современными танками и другой бронированной техникой. Запуски РС обеспечиваются из кабины БМ либо при помощи выносного пульта.

РСЗО обеспечивает боевые и эксплуатационные свойства в хоть какое время суток и года в спектре приземных температур от +50 до -50?С.

«Смерч» — это орудие нового высококачественного уровня, он не имеет аналогов по дальности и эффективности огня, площади поражения живой силы и бронетехники. Если «Град» накрывает площадь в 4 га на расстоянии 20 км, «Ураган» — 29 га на дальности 35 км, MLRS — 33 га на расстоянии 30 км, то у «Смерча» площадь поражения умопомрачительная — 67 га (672 тыс. кв. м) при дальности залпа от 20 до 70 км, в наиблежайшей перспективе — и до 100. При этом «Смерч» спаливает все, даже бронетехнику.

Подготовка к бою РСЗО после получения целеуказания — всего 3 минутки, полный залп — 38 секунд. «Смерч» неуязвим — удар, и он одномоментно исчезает.

12-ствольный «Смерч» ведет огнь 300-мм снарядами. В первый раз ракета имеет на борту блок системы управления. В отличие от прошлых за боевой частью ракеты расположен дополнительный движок, при помощи которого ее недолгий полет до цели корректируется по высоте и курсу. В итоге рассеивание миниатюризируется втрое по сопоставлению с неуправляемым снарядом, вдвое возрастает точность стрельбы.

Для корректируемого снаряда «Смерча» типично также и то, что из его 800 кг боевая часть составляет 280 — это безупречное соотношение меж маршевым движком и поражающими элементами. В кассете 72 боеприпаса весом 2 кг. Угол встречи их с целью (с землей, окопами, боевой техникой противника) не как у обыденного снаряда — от 30 до 60 градусов, а за счет особенного устройства строго вертикальный — 90 градусов. Конусы таких «метеоров» просто дырявят башни, верхнее покрытие бронетранспортеров, боевых машин, САУ, где броня не очень толстая, ну и крышки танковых трансмиссий. Страшен «Смерч»!

Бывалые учения в Русской армии, стрельбы, проведенные в декабре 1995 г. в Кувейте (на очах всех разведок и военспецов мира), подтверждают это, как и другие свойства «Смерча».

Боевая машина 9А52-2T на шасси автомобиля «Тatra 816» (Чехия)

Технические характеристики
ШассиTATRA 816
Калибр, мм300
Количество направляющих, шт12
Время полного залпа, не более, с40
Вес БМ со снарядами и расчетом, кг38400
Боевой расчет, чел3
Максимальная скорость, км/ч90
Габариты в походном положении, мм:
– длина
– ширина
– высота
12400
3025
3435
Запас хода по топливу, км1000

Оснащение боевой машины 9А52-2 аппаратурой бортового управления и связи (АБУС) и автоматизированной системой управления наведением и огнем (АСУНО) обеспечивает:
– автоматизированный высокоскоростной прием (передачу) информации и защиту ее от несанкционированного доступа, отображение информации на табло и ее хранение;
– автономную топопривязку, навигацию и ориентирование боевой машины на местности с отображением на электронной карте;
– автоматическое наведение пакета направляющих без выхода расчета из кабины.—
