Боевое применение во время Великой Отечественной войны
МиГ-3Р в полёте (МАКС-2007)
В Великой Отечественной войне МиГ-3 использовался в различных вариантах. Его основные качества — большой потолок (12 тыс. м) и скорость на высотах более 5 тыс. м позволяли советским лётчикам успешно вести бои с бомбардировщиками и разведчиками противника. К началу войны истребителей МиГ-3 было в строю значительно больше, чем ЛаГГ-3 и Як-1, и на них было переучено немало лётчиков. Однако МиГ-3 был ещё недостаточно освоен строевыми лётчиками, переучивание большинства их ещё не было завершено, и возможности самолётов не всегда использовались. Сравнение с другим массовым истребителем начала войны — И-16, ведущим свою историю с 1933 года, было явно не в пользу МиГа. И-16, самый маленький истребитель Великой Отечественной войны, был чрезвычайно манёвренным (даже более, чем Як-1), мотор надёжно защищал лётчика от лобовой атаки, техническое обслуживание было весьма простым. Но управлять им было непросто, он отзывался на любую дрожь руки. МиГ, напротив, был «тяжёлым» в управлении, маломанёвренным на малых и средних высотах.
По предложению лётчика-испытателя С. П. Супруна, были сформированы два полка на МиГ-3 с большим процентом знакомых с ними испытателей. Косвенно это помогло в устранении недостатков пилотирования, но остался непреодолённым основной недостаток МиГ-3: превосходя все истребители в скорости на высотах более 5 000 м, он на малых и средних высотах уступал истребителям Як, Ла и немецким, что вместе со слабостью вооружения не позволяло полноценно использовать МиГ-3 как фронтовой истребитель. Но он нашёл себе применение как высотный ночной истребитель в системе ПВО, где его большой потолок (до 12 000 м) и скорость на высотах были решающими. Так он в основном и применялся до конца войны, в частности, охраняя Москву. На фронтах МиГ-3 применялся в 1941—1943 годах (на Брянщине, на Кубани, в Молдавии и в Крыму). В 1941 году МиГ-3, несмотря на стереотип о слабом вооружении, широко и успешно использовался как истребитель-бомбардировщик, с установкой под крыльями шести-восьми РС-82 (опыты с РБС-132 и РОФС-132) или двух ФАБ-50. Самолёты МиГ-3 были единственными среди истребителей нового типа, получившими в предвоенное время бомбодержатели и доведённую проводку системы сбрасывания. Также успешным было применение МиГ-3 как разведчика. Недостатком МиГ-1 и МиГ-3 была невозможность установки пушки в развале блока цилиндров двигателя, вызванная конструкцией микулинских моторов. Тем не менее, в совокупности более трети выпущенных МиГ-3 имели вооружение (не считая ШКАС) из двух-трёх крупнокалиберных пулемётов (БС и БК), батарей РС-82 и пушек ШВАК (всего 52 самолёта). В течение 1940—1941 годов заводы выпустили более 3,3 тыс. самолётов МиГ-3.
На МиГ-3 сбил вражеский самолёт 22 июля 1941 года в самом первом бою над Москвой лётчик 2-й отдельной истребительной авиаэскадрильи ПВО Москвы Марк Галлай, на этом же самолёте в начале войны летал и одержал свою первую победу над немецким самолётом один из асов ВВС РККА А. И. Покрышкин, сбив Bf-109Е.
Презентация на тему: ” Советские истребители – ЛаГГ- 3, Ил-2 и Миг-3. Советские истребители – ЛаГГ- 3, Ил-2 и Миг-3. Островский Станислав 5 А ГОУ СОШ 574.” — Транскрипт:
1

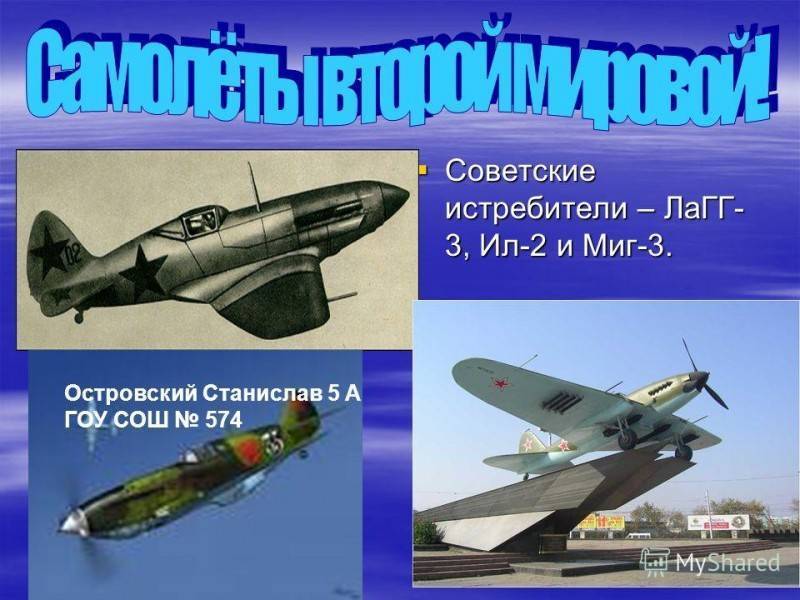

Советские истребители – ЛаГГ- 3, Ил-2 и Миг-3. Советские истребители – ЛаГГ- 3, Ил-2 и Миг-3. Островский Станислав 5 А ГОУ СОШ 574
2
10 октября 1940 г. Правительство приняло решение запустить под обозначением ЛаГГ-3 истребитель И-301 в массовое производство на нескольких заводах: в Горьком, в Таганроге, в Ленинграде и в Новосибирске. Головным был определен завод в Горьком, куда предстояло переехать большей части сотрудников КБ во главе с Лавочкиным. Планом на 1941 г. предписывалось изготовить 2960 истребителей ЛаГГ-3. Но до 22 июня удалось выпустить 322 самолета, темп выпуска отставал от запланированного. Лавочкина на Волге приняли далеко не с распростертыми объятиями – завод давно и успешно выпускал И-16 и не горел желанием осваивать совершенно новую конструкцию, тем более, что в Горьком М.М.Пашинин спроектировал истребитель на 60% унифицированный с И-16. Его-то и хотели делать заводчане.
3

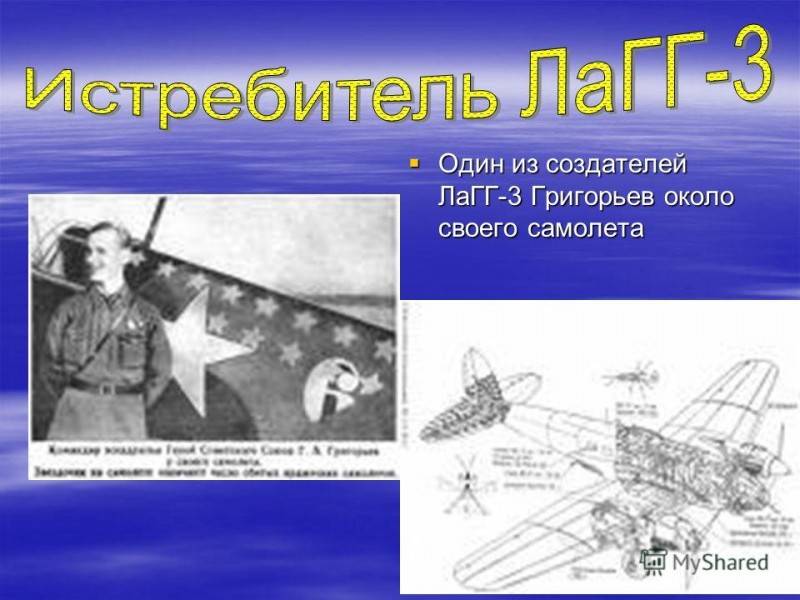

Один из создателей ЛаГГ-3 Григорьев около своего самолета Один из создателей ЛаГГ-3 Григорьев около своего самолета
4
Ил-2 советский штурмовик времён Великой Отечественной войны конструкции Ильюшина. В Красной Армии самолёт получил прозвище «Горбатый» ( Немцы называли его чёрная смерть, чёрный ворон) (за характерную форму фюзеляжа). Конструкторы называли разработанный ими самолёт «Летающим танком». Немецкие пилоты за способность переносить повреждения называли его «Betonflugzeug» «бетонный самолёт». У наземных войск Вермахта самолёт пользовался дурной репутацией и заслужил несколько нелицеприятных прозвищ, таких как «мясник» (Schlächter), «мясорубка» (Fleischwolf), «Железный Густав» (Eiserner Gustav) и «чёрная смерть» (Schwarzer Tod) В Красной Армии самолёт получил прозвище «Горбатый» ( Немцы называли его чёрная смерть, чёрный ворон) (за характерную форму фюзеляжа). Конструкторы называли разработанный ими самолёт «Летающим танком». Немецкие пилоты за способность переносить повреждения называли его «Betonflugzeug» «бетонный самолёт». У наземных войск Вермахта самолёт пользовался дурной репутацией и заслужил несколько нелицеприятных прозвищ, таких как «мясник» (Schlächter), «мясорубка» (Fleischwolf), «Железный Густав» (Eiserner Gustav) и «чёрная смерть» (Schwarzer Tod)
5
Ил-2 советский штурмовик
7
МИГ-3 В 1940 году полным ходом разворачивалось внедрение новой модификации истребителя в серию, и уже 20 декабря МиГ-3 полностью сменил предыдущую модель МиГ-1 в серийном производстве. Это была более надёжная машина, с большей дальностью полета и с хорошими боевыми качествами.
8
МИГ-3 Конструкторская группа, возглавляемая А.И.Микояном и М.И.Гуревичем, в 1939 году усиленно работала над истребителем для ведения боя на больших высотах. Весной 1940 года самолет построили, и летчик А.Н.Екатов впервые поднялся на нем в воздух. Испытания прошли успешно. Новый истребитель, получивший обозначение МиГ-1, был утвержден для серийного производства
9
Спасибо всем лётчиком за это. Миг-3. Лагг-3. Ил-2 Эти самолёты легенда.
Истребители МиГ-3 – видео
https://youtube.com/watch?v=P4yNctw-wWc
Тем не менее Поликарпов продолжал работы по созданию перспективного истребителя с двигателем водяного охлаждения. В конце 1938 г. он на базе И-17 разработал модификацию И-173, а затем и проект истребителя И-200 с двигателем AM-37. По внешнему виду И-200 напоминал И-17, но его конструкция была иной, более перспективной, ориентированной на особенности производства завода №21. Разработку машины вел лично Н.Н. Поликарпов, его заместитель М.И. Тетивкин и два-три конструктора, ни А.И. Микоян, ни М.И. Гуревич проектированием этой машины не занимались. В ноябре 1939 г. в отсутствие Поликарпова (в то время он был в Германии) на заводе № 1 начала работу специальная комиссия по загрузке производства новыми машинами.
На заседании было доложено о проекте истребителя И-26 А.С. Яковлева и проекте И-200 Н.Н. Поликарпова. По своим летным данным И-200 превосходил И-26, и было принято решение о его немедленной постройке. Для этого в декабре 1939 г. был образован опытно-конструкторский отдел (ОКО), начальником которого назначили А.И. Микояна. Вернувшись из Германии, Поликарпов с недоумением узнал об ОКО и начале работ по его истребителю. Все это стало для него тяжелой моральной травмой. В начале 1940 г. ОКБ Н.Н. Поликарпова перевели на завод № 51, а на заводе № 1 было создано^РКБ во главе с А.И. Микояном.
Работа по самолету И-200 проходила довольно быстро. 5 апреля 1940 г. летчик-испытатель А.Н. Екатов впервые поднял его в воздух. От начала проектирования до первого полета прошло всего 100 дней. Летные характеристики самолета с двигателем АМ-35А совпали с расчетными, и поэтому, не дожидаясь окончания заводских испытаний, самолет И-200 был запущен в серийное производство. Вооружение истребителя состояло из трех синхронных пулеметов — двух ШКАС и одного БС. Во время госиспытаний самолет показал скорость 628 км/ч и стал лучшим из опытных отечественных самолетов. В декабре 1940 г., на основании постановления правительства, истребителю И-200 было присвоено наименование МиГ-1, а его улучшенной модификации — МиГ-3. В том же году за внедрение новой техники А.И. Микояну и М.И. Гуревичу была присуждена Сталинская премия.
Первый полет МиГ-3 состоялся 29 октября 1940 г., машину пилотировал А.Н. Екатов. 13 марта 1941 г. он погиб при испытании МиГ-3 на дальность полета. На базе самолета МиГ-1 и МиГ-3 было построено несколько модификаций с различными двигателями и вооружением. Серийное производство «МиГов» постоянно расширялось, достигнув перед войной выпуска 25 машин в сутки. В октябре 1941 г. в связи с начавшейся войной завод № 1 вместе с ОКБ был эвакуирован в Куйбышев на завод № 122. На новой территории завод выпустил только 22 самолета МиГ-3, а затем перешел на выпуск Ил-2. Всего с 1940 по 1942 г. было выпущено 3172 машины различной модификации. Высокая степень унификации и ремонтопригодности самолетов обеспечила им после прекращения серийного выпуска долгий срок службы. Истребители «МиГ» активно участвовали в Великой Отечественной войне.
Модификации
- МиГ-1 (И-200 № 01, № 02, № 03, изд.61) — предшественник. Первый вылет 5 апреля 1940 г.
- МиГ-3 (И-200 № 04, изд.61) с мотором АМ-35А — Собственно, МиГ-3. Улучшенная модификация скоростного истребителя И-200 с мотором АМ-35А. Первый вылет состоялся 29 октября г.
- МиГ-3уд — серийная модификация, в которой фюзеляж якобы был удлинён до 8,45 м, благодаря чему, как утверждалось, удалось достичь повышения статической продольной устойчивости и небольшого улучшения аэродинамики. Современными исследователями существование такой модификации оспаривается.
- МиГ-3 с мотором АМ-38 — самолёт № 3595 для испытаний
- МиГ-9 (И-210) — вариант со звездообразным мотором М-82
- МиГ-9Е (И-211) — варианты со звездообразным мотором М-82Ф
- МиГ-3У (И-230) с мотором АМ-35А — улучшенный вариант, построенный по Постановлению ГОКО от 26 февраля и приказом НКАП от 27 февраля г. МиГ-3У (Д-01) совершил первый полёт в мае 1943 г. По заказу ПВО построено 6 экземпляров: Д-01, Д-02, Д-03, Д-04, Д-05 и Д-06.
- МиГ-3 34 серии Модификация вооруженная 2 пушками ШВАК. Выпущено 52 машины.
Истребитель МиГ-3: История создания
Во второй половине 1930-х годов в жизни Н.Н. Поликарпова наступили тяжелые времена. Сначала военные забраковали его самолет И-17, потом один за другим разбились несколько прототипов следующего поликарповского истребителя И-180. И хотя вины конструктора в авариях не было, они серьезно подорвали доверие как к самой машине, так и к ее создателю. Но Поликарпов не сдавался. В 1939 году у него появилась идея – разработать на базе нового двигателя Микулина АМ-35 скоростной и высотный истребитель-перехватчик с характеристиками, намного превосходящими все отечественные и зарубежные аналоги. АМ-35 развивал максимальную мощность на высоте более шести километров, тогда как предыдущие советские авиационные моторы достигали пика своих возможностей на высотах порядка 4-5 км. Но именно на больших высотах, где меньше плотность атмосферы, а соответственно – ниже сопротивление воздуха, самолету проще достичь высоких скоростей.
Высотный истребитель Миг-3 в полете, фотография “кликабельна”
Поэтому Поликарпов надеялся, что его истребитель сможет разгоняться до 650 км/ч и легко догонять любые вражеские самолеты. Эскизное проектирование перехватчика под кодовым обозначением И-200 началось летом 1939-го
При его создании конструктор уделял особое внимание аэродинамическому совершенству, в результате получился очень элегантный и изящный самолет с плавными обводами. К октябрю эскизный проект истребителя был готов
Поликарпов отправил его в правительство с сопроводительной запиской и стал ждать ответа.
Тем временем в связи с “потеплением” советско-германских отношений после заключения пакта Молотова-Риббентропа руководители СССР и Германии договорились об отправке в третий рейх советской делегации для ознакомления с местной авиапромышленностью и закупки образцов авиатехники. Разумеется, в делегацию включили и Поликарпова, который считался наиболее опытным и авторитетным советским авиаконструктором.
Фотография модели истребителя Второй мировой войны – Миг-3. Нажмите на картинку, для ее увеличения
Обозначение МиГ-3 состоит из первых букв фамилий авиаконструкторов А.И. Микояна и М.И. Гуревича, однако подлинным автором этой машины был “король истребителей” Николай Николаевич Поликарпов.
С высоты атакует советский высотный истребитель МиГ-3
В 1940 году было создано несколько образцов новых советских истребителей. Лучшим из них был МиГ-1, созданный конструкторским коллективом под руководством главных конструкторов А. И. Микояна и М. И. Гуревича. Это был низкоплан с хорошей аэродинамикой: шасси у него убиралось в полете, кабина летчика закрывалась обтекаемым фонарем. МиГ-1 облетывал в апреле 1940 года известный летчик-испытатель А. И. Екатов, участник героического перелета советских самолетов Москва-Пекин в 1925 году. Испытания показали отличные летные данные самолета. Максимальная скорость опытного экземпляра МиГ-1 составляла 649 км/час. Осенью того же года МиГ-1 был запущен в серийное производство. В серийном образце самолёта были произведены доработки. Модифицированный самолет стал называться МиГ-3. Он был в 1941 году самым скоростным в мире.
И-200
| Модель | И-200 |
| Экипаж, человек | 1 |
| Длина, метров | 8,15 |
| Высота, метров | 3,32 |
| Размах крыла, метров | 10,2 |
| Площадь крыла, м2 | 17,44 |
| Масса пустого, кг | 2475 |
| Максимальная взлетная, кг | 2968 |
| Скорость макс. у земли, км/ч | 508 |
| Макс.скорость,км/ч на высоте, км | 657/7,0 |
| Время набора высоты, м/мин | 5000 за 5,1 |
| Практический потолок, м | 12000 |
| Практическая дальность, км | 580 |
| Вооружение пулеметы, мм | 2×7,62 и 1×12,7 |
| Вооружение пушки, мм | отсутствуют |
МиГ-1
| Модель | МиГ-1 |
| Экипаж, человек | 1 |
| Длина, метров | 8,15 |
| Высота, метров | 3,32 |
| Размах крыла, метров | 10,2 |
| Площадь крыла, м2 | 17,44 |
| Масса пустого, кг | 2602 |
| Максимальная взлетная, кг | 3099 |
| Скорость макс. у земли, км/ч | 521 |
| Макс.скорость,км/ч на высоте, км | 628/7,0 |
| Время набора высоты, м/мин | 5000 за 5,3 |
| Практический потолок, м | 12000 |
| Практическая дальность, км | 576 |
| Вооружение пулеметы, мм | 4×7,62 и 2×12,7 |
| Вооружение пушки, мм | отсутствуют |
МиГ-3
| Модель | МиГ-3 |
| Экипаж, человек | 1 |
| Длина, метров | 8,25 |
| Высота, метров | 3,32 |
| Размах крыла, метров | 10,2 |
| Площадь крыла, м2 | 17,44 |
| Масса пустого, кг | 2699 |
| Максимальная взлетная, кг | 3350 |
| Скорость макс. у земли, км/ч | 505 |
| Макс.скорость,км/ч на высоте, км | 603/7,8 |
| Время набора высоты, м/мин | 5000 за 5,7 |
| Практический потолок, м | 11500 |
| Практическая дальность, км | 1000 |
| Вооружение пулеметы, мм | 2х12,7 или 2х7,62 и 1х12,7 |
| Вооружение пушки, мм (или) | 2х20 |
Назад – Вперед >>
«МиГ» сегодня
Уникальная аэродинамическая компоновка МиГ-29 стала основой для создания самолета с принципиально новыми возможностями – многофункционального авиационного комплекса МиГ-35. Этот истребитель был разработан с учетом опыта эксплуатации МиГ-29 в различных климатических условиях, а также опыта его боевого применения в горячих точках. Он создавался для работы в условиях плотного действия ПВО противника, с возможностью базирования вблизи линии боевого соприкосновения.
Среди отличительных характеристик МиГ-35 – пониженная радиолокационная заметность, повышенные срок службы, ресурс самолета и двигателей, открытая архитектура бортового оборудования. При этом стоимость летного часа снижена в 2,5 раза в сравнении с предшественником. По своим характеристикам МиГ-35 максимально приближен к пятому поколению истребителей. В 2018 году подписан контракт на поставку МиГ-35 ВКС России.
Сегодня российская самолетостроительная корпорация «МиГ» является одним из немногих производителей, осуществляющих полный жизненный цикл авиатехники: от конструкторских работ и производства до послепродажного обслуживания. В структуру «МиГа» входят Корпоративный центр, ОКБ им. А.И. Микояна в составе Инженерного центра и Летно-испытательного центра им. А.В. Федотова, Луховицкий авиационный завод им. П.А. Воронина, Калязинский машиностроительный завод и Нижегородский авиастроительный завод «Сокол». В свою очередь, «МиГ» является частью Объединенной авиастроительной корпорации.
Сегодня внимание «миговцев» сосредоточено на разработке современных авиационных комплексов и модернизации ранее поставленных самолетов. Для новых моделей силами предприятий корпорации создаются обучающие тренажеры и программное обеспечение
В странах, эксплуатирующих самолеты марки «МиГ», создается необходимая инфраструктура, в том числе сервисные центры. Кроме того, в мире до сих пор используются самолеты МиГ-21, МиГ-23, МиГ-27, МиГ-25, которые требуют технического обслуживания, ремонта и модернизации. В рамках диверсификации производства на площадках «МиГа» организуется выпуск регионального пассажирского самолета Ил-114-300, в кооперации с промышленными компаниями России запущен ряд новых перспективных проектов.
К 80-летию «МиГ» пришел современной компанией с высоким уровнем цифровизации производства. Успешно реализуются плановые поставки авиатехники ВКС РФ и зарубежным партнерам, ведутся разработки по перспективным направлениям, в том числе по беспилотной технике и программе ПАК ДП (перспективный авиационный комплекс дальнего перехвата).
История создания
Прототип И-200, эскизный проект которого был разработан ещё в ОКБ Н. Н. Поликарпова, а технический проект и постройка проводились уже во вновь организованном КБ А. И. Микояна, несмотря на принятие его к серийной постройке, не удовлетворял всем предъявляемым к нему требованиям. Прежде всего, нужно было значительно увеличить дальность полёта. Кроме того, был ещё ряд недостатков, главный из которых — концевой срыв потока и штопор при больших углах атаки. Этот недостаток удалось устранить введением предкрылков. В ходе испытаний самолёта стал разрабатываться модифицированный тип, проходивший испытания в конце 1940 года.
