Самолет МиГ-21 – сверхзвуковой Калашников

Характеристики

ТипМиГ-21Ф-13
Масса, кг890
Стартовая масса, кг7370-8625
Макс. скорость на высоте, км/ч2125
Посадочная скорость, км/ч260-270
Потолок, м19 000
Радиус полета, км1300
Радиус полета с подвесными баками, км1580
Продолжительность полета1 ч 37 мин до 1 ч 56 мин
ДвигательЗ11Ф-300
ВооружениеПушка 1НР-30 / 2К-13 или 2×16 ракет или 2 бомбы

Документальные фильмы:

Легендарные самолеты. Миг-21. Рожденный побеждать.

Сделано в СССР. Фронтовой истребитель Миг-21

https://youtube.com/watch?v=mKuxqaIiJ2Y

МиГ-21 в симуляторах:

Наилучшей проработкой является модель МиГ-21бис в DCS, вот главные особенности модели:

  • Продвинутая летная модель, использующая систему расчета динамики с передовыми компонентами
  • Невероятно детализированная 3D кабина с 6 степенями свободы и поддержкой устройств отслеживания положения головы
  • Интерактивные органы управления. Используйте мышь, чтобы взаимодействовать со множеством переключателей, ручек и рычагов
  • Детальное моделирование бортового радиооборудования, процедура работы с которым не отличается от реального самолета
  • Качественная внешняя 3D модель с текстурами высокого разрешения
  • Продвинутая анимация элементов стоек шасси и форсажного факела
  • Обширный арсенал вооружения, включающий ядерные бомбы РН-24 и РН-28
  • Глубокая проработка систем самолета, включая гидравлическую, электрическую и топливную системы, а также СУВ
  • Масштабная одиночная кампания, состоящая из нескольких десятков миссий
  • Набор обучающих миссий, позволяющих пошагово осваивать элементы пилотажа и боевого применения МиГ-21бис
  • 181 страничное руководство пилота с подробным описанием оборудования и эксплуатационных процедур самолета

История создания

Согласно техническому заданию НИИ ВВС СССР 1953 года в ОКБ Микояна вышло предложение о разработке лёгкого сверхзвукового истребителя, необременённого БРЭО, с одним турбореактивным двигателем, обладающего небольшим запасом горючего, у которого огневая мощь и продолжительность полёта принесены в жертву его превосходным лётным качествам.

МиГ 21 и МиГ 35

От нового истребителя требовалось, чтобы он успешно противостоял штатовским самолётам «сотой» серии и их реактивным бомбардировщикам.

После осмысления и переработки технического задания стало ясно, что новая машина этим параметрам не соответствует и решили создать лёгкий истребитель, вооружив его только пушками, чтобы он днём совместно с земным наведением обеспечивал местную противовоздушную оборону.

Было построено два опытных образца – один с треугольным крылом (Е 4), второй со стреловидным (Е 2). Их оснастили устаревшими двигателями, новые проходили стадию обкатки. Морозным февральским днём 1955 года совершил первый полёт Е 2, позднее 16 июня того же года оторвался от бетонной полосы и выполнил пробный полёт Е 4.

ОКБ Микояна остановилось на варианте с треугольным крылом, оснастив двигателем большей мощности Р-9И. Разработали новый опытный образец Е 5, который в январе 1956 года впервые поднялся в воздух. Была выпущена небольшая серия этих прототипов так и не переданных на испытания по причине создания к тому времени машины с двигателем Р-11Ф-300 и получившей обозначение Е 6.

В мае 1958 года этот вариант истребителя впервые попробовал воздух и был допущен к госиспытаниям. После их успешного прохождения началось производство серийных машин под индексом МиГ 21Ф. Немного позднее в 1960 году выпустили МиГ 21Ф 13, на который установили ракеты К-13.

МиГ 21 кабина

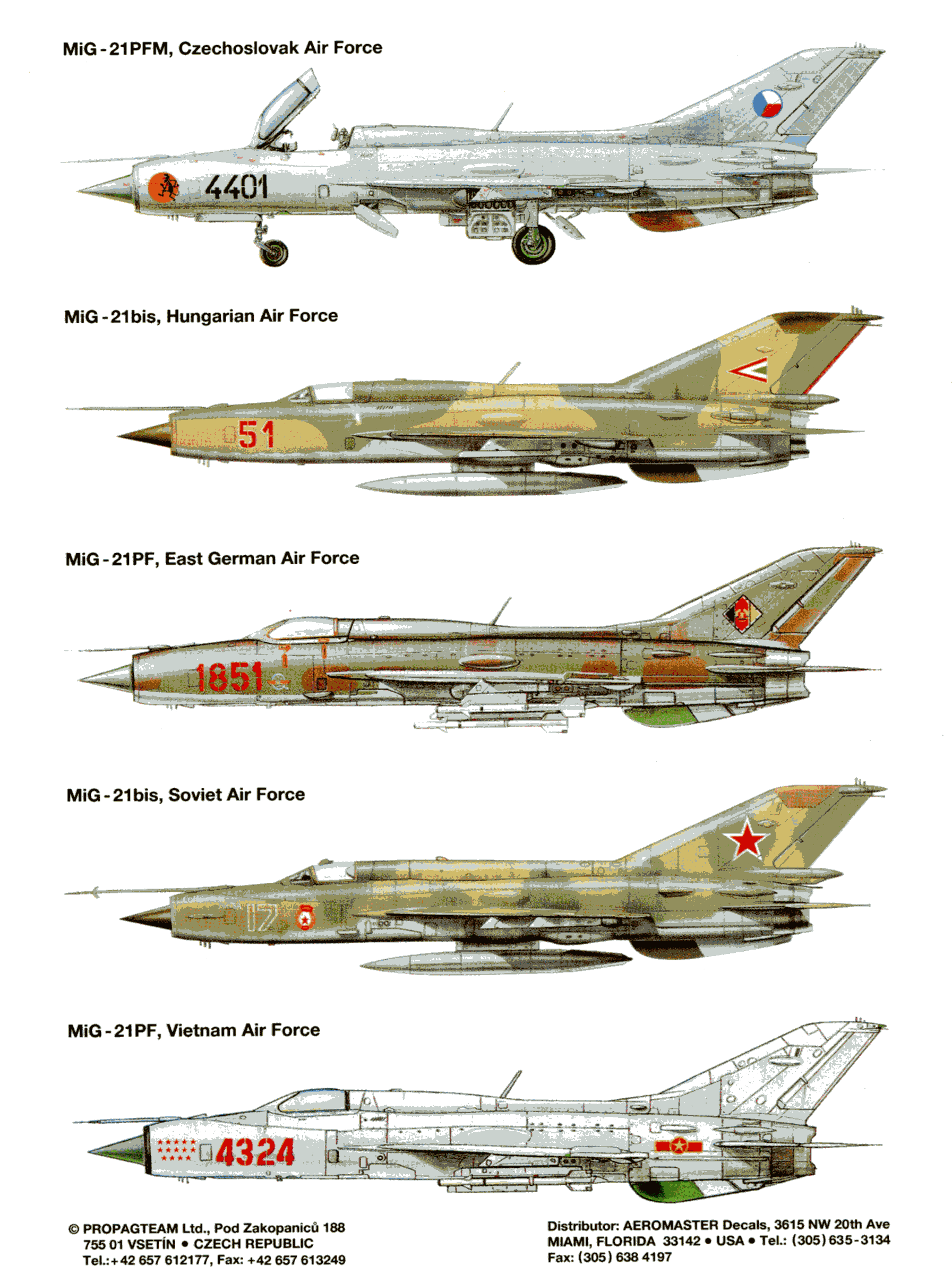

Модификации МиГ-21

МиГ-21Ф (тип 72) –  было выпущено 83 экземпляра в 1959 году на Горьковском и Московском авиазаводах.

Фото с сайта https://riafan.ru/uploads/2018/10/01/orig-15383519305087d64bb7446af5c8b6c13875581338.jpeg

МиГ-21Ф-13 (тип 74) – был в серийном производстве в 1960-1965 г.г. Самолет этой модификации установил рекорд скорости – до 2 500 км/ч и рекорд высоты – 34 714 м.

МиГ- 21П – следующая модификация, вышедшая в 1960 году и не получившая широкого распространения.

МиГ- 21ПФ (тип 76) – прекрасный всепогодный перехватчик, вышедший в 1961 году и его подвид МиГ-21ПФС (94), был в массовом производстве в 1961-1965 г.г.

Фото с сайта https://nationalinterest.org/sites/default/files/styles/desktop__1486_x_614/public/main_images/CU2769_Mikoyan_Mig-21_Indian_Air_Force_%288413513629%29.jpg?itok=AMmRRO5e

МиГ-21ФП (тип 77) выпускался для Индии в 1964-1968 г.г. После по лицензии выпускался в этой стране.

МиГ-21ПФМ (тип 94) производился на экспорт в 1964-1968 г.г.

МиГ-21Р – разведывательный самолет; был оснащен передовой по тем временам фотоаппаратурой. Выпускался в 1965-971 г.г.

МиГ-21С (95) – выпускался в Горьком только для ВВС СССР в 1965-1968 г.г. В отличие от своих предшественников, его вариант МиГ-21СН был способен нести на борту атомное оружие.

МиГ- 21И (96А) производился для Индии в 1968-1971 г.г. После выпускался в этой стране.

Фото с сайта http://www.airwar.ru/image/idop/xplane/mig21i/mig21i-1.gif

МиГ-21СМ, выпускавшийся в 1968-1977 г.г., имел на вооружении новую ракету класса «воздух-земля» Х-66.

МиГ-21МФ – экспортная модель. За 1969-1974 г.г. в Москве выпустили 231 истребитель этой модификации. Такие модели изготавливали в Индии и Китае.

МиГ-21СМТ выпускали в Горьком в 1971-1973 г.г. Всего сделали 281 экземпляр. Эти самолеты были носителями тактического ядерного оружия.

МиГ-21бис – самая распространенная и совершенная модификация всей линейки МиГов-21. Всего было выпущено 2 013 самолетов в Горьком с 1972 по 1985 годы.

Фото с сайта https://www.mudspike.com/wp-content/uploads/2019/03/DCS-MiG-21bis-Guide.jpg

МиГ-21-93 – выпускался совместно с Нижегородским авиазаводом для Индии (1994 год).

Учебная линия самолетов: МиГ-21У (1962 г.), МиГ-21УС (1966 г.) и МиГ-21УМ (1971 г.).

Экспериментальная модификация МиГ-21ПД (1966 г.) не получила распространения, как и МиГ-21И(1968 г.) – неудачная модель.

МиГ-21М – радиоуправляемый самолет-мишень вышел в 1967 году.

Характеристики аппарата

Базовой моделью самолетов этого типа является модель Миг-21Ф. Машина имеет хорошие технические и летные характеристики, положительно влияющие на летные и боевые качества: масса пустого самолета – 5 460 кг, с топливом, боекомплектом и экипажем – до 10 100 кг; на высоте развивает предельную скорость 2 230 км/ч (последние модели – до 10 000 км/ч), у земли – 1 300 км/ч. Дальность полета – от 1 240 км до 2 100 км (в зависимости от количества топливных баков).

Фото с сайта http://militaryrussia.ru/i/284/839/IvSJ5.jpg

Самолет имеет фюзеляж сигарообразного сечения с усеченными краями и снабжен турбореактивным двигателем Р11Ф-300 на первых моделях. Впоследствии на более поздних версиях самолета устанавливались моторы Р13Ф-300 и Р-25-300. Имеются 12 топливных баков (в некоторых модификациях – 13); общий объем топливной системы – 2 160 литров, с подвесными дополнительными баками – 2 650 литров. Самолет оборудован системой аварийного покидания в случае экстренной аварийной ситуации. Катапультируемое сиденье пилота аналогично МиГ-19. В последующих модификациях использовалось кресло КМ-1, как более надежное. Оно служило для обеспечения безопасности пилота длительное время, как хорошо себя зарекомендовавшее; в улучшенном варианте его даже использовали на МиГ-23.

Электрооборудование самолета 27 вольт постоянного тока производится от стартер-генератора. Еще имеются две серебряно- цинковые батареи в качестве резерва. Переменный ток 115 Вольт частоты 400 Гц преобразуют два электромашинные преобразователя; другие два – постоянный ток в трехфазный переменный 36 Вольт и такой же частоты.

Фото с сайта https://aviarf.ru/wp-content/uploads/2016/06/mig-21-4.jpg

Приборное и радиоэлектронное оборудование позволяет оперативно следить за самолетом в процессе пилотирования. Кроме того, на борту имеется УКВ-радиостанция, автоматический радиокомпас и сигнализатор облучения, а также автоматический самолетный прицел. На более поздних моделях появились инфракрасный визир  оптический прицел.

В первых моделях автопилота не было. В последствии его устанавливали с системой автоматического управления. Был даже установлен аэрофотоаппарат для ведения воздушной разведки.

Вооружение самолета представлено двумя пушками НР-30 (позже – ПШ-23Л) калибром 30 мм (23 мм). Навесное ракетное и бомбовое вооружение – два блока по 16 реактивных снарядов типа АРС-57М; два снаряда типа АРС-212; две бомбы и зажигательные баки. В более поздних моделях применялись ракеты К-13 и даже ядерное оружие.

Описание конструкции

По аэродинамической компоновке МиГ 21 – это самолёт со средним расположением крыла треугольной формы и традиционным хвостовым оперением. В носовой части машины расположен многорежимный воздухозаборник с центральным телом, внутри которого установлена бортовая радиолокационная станция. Антенна РЛС закрыта подвижным конусом с продольным ходом. Перемещается конус с помощью гидропривода и фиксируется в трёх положениях: убран (нормальное), частично выдвинут (скорость 1,5м) и полностью выдвинут (скорость более 1,9м).

На наиболее распространённой модификации МиГ 21МФ, ниже створок дополнительного забора воздуха установлены аэродинамические гребни, исключающие попадание раскалённых газов в воздухозаборники при стрельбе из пушки. Под крылом на фюзеляже находятся створки ниши основных стоек шасси с колёсами диаметром 800 мм, позволяющих эксплуатировать машину с плохо подготовленных полос.

На нижней поверхности фюзеляжа расположены три тормозных щитка, открывающихся с помощью гидроцилиндров вперёд по полёту. Выпуск щитков не сказывается на балансировке самолёта. В цилиндрическом контейнере, размещённом под основанием киля, находится тормозной парашют.

МиГ 21 компоновочная схема

МиГ 21 оснащён турбореактивным двигателем ТРДДФ Р-25-300 с новым пятиступенчатым компрессором высокого давления и форсажной камерой. На расходе топлива доработка практически не сказалась, а использование титановых сплавов вместо стали,  даже снизило массу силовой установки.

В МиГ 21 кабина у более поздних модификаций стала более эргономичной, оснащена новой авионикой, пилот сидел в катапультном кресле «ноль-ноль» КМ-1. Обзор задней полусферы был улучшен с помощью нескольких зеркал заднего вида, закреплённых на арке фонаря кабины.

Радиопрозрачный обтекатель на вертикальном хвостовом оперении скрывает антенну станции предупреждения об облучении, подающую сигнал лётчику, если самолёт захвачен лучом радара противника. На вершине киля установлена антенна системы опознавания свой – чужой. Над рулём направления находится стекатель статического электричества и аэронавигационный огонь.

Миг 21

Краткое описание военного самолета

Истребитель, изготовленный советским производителем МиГ-21, в любой модификации предусматривает наличие треугольного и хвостового крыльев, то есть традиционного оперения. Воздухозаборник многорежимного типа располагается ближе к носовой части воздушного аппарата. Воздухозаборник оснащен центральным телом с бортовой радиолокационной станцией внутри. Антенну РЛС прикрывает конус с продольным подвижным ходом. Специальный гидропривод приводит в движение конус и фиксирует элемент в нужном положении.

На фюзеляжной части под крылом самолета расположены створки для основных стоек шасси, оснащенные колесами в диаметре достигающие 800 мм. Такой размер колес помогает взлетать или приземляться истребителям даже с плохо оборудованных взлетно-посадочных полос.

Технические характеристики МиГ-21:

Кабина пилота у более усовершенствованных моделей МиГ-21 стала намного эргономичней, для ее оснащения стали использовать современную авионику, кресло для пилота представляло собой катапультный механизм КМ 1, который между пилотами назывался «ноль-ноль». При захвате истребителя лучом противника в кабину пилота моментально поступает сигнал от обтекателя, расположенного на хвостовом оперении самолета. Система для опознания устанавливалась на самой вершине киля.

Авиапроизводители изготовили более 11 тысяч единиц маневренных истребителей МиГ-21, которые в настоящее время числятся на вооружении многих стран. Популярность данной модели объяснялась отменными летными и техническими характеристиками, ведь не каждой модели военно-летательного аппарата была присуща максимальная скорость в 2175 км/ч и дальность полета в 1210 км.

Благодаря запуску массового производства удалось в значительной степени снизить стоимость истребителя. К примеру, для производства военной техники, применяемой для наземных войск, приходилось выделять примерно в полутора раз больше денежных средств, чем для изготовления МиГ-21. Свое первое боевое применение военно-воздушный транспорт сумел получить еще во время военных действий, имеющих место во Вьетнаме.

За годы своего существования легендарный истребитель, как ранее мы уже отмечали, принимал участие во многих военных конфликтах. И практически во всех противостояниях успешно справлялся с поставленной военной задачей. В настоящее время модель МиГ-21 считается устаревшей, но тем не менее числится на вооружении многих стран.

Боевое применение

Боевое применение истребителя МиГ-21 началось в 1966 году во Вьетнаме. Небольшой, маневренный, с высокой скоростью полета МиГ-21 стал очень серьезной проблемой для новейшего американского истребителя F-4 Phantom II. За полгода воздушных боев ВВС СШАпотеряли 47 самолетов, сумев сбить только 12 МиГов.

Американцы для своих пилотов были вынуждены начать курсы тактики ведения боя против МиГа.

За время вьетнамского конфликта было потеряно 70 истребителей МиГ-21, они совершили 1300 боевых вылета и одержали 165 побед. Следует отметить, что цифры отличаются у разных источников. Однако бесспорным является тот факт, что в той войне американский F-4 Phantom проиграл советскому истребителю.

Кстати, Голливуд не выпустил ни одного фильма, посвященного американским пилотам во Вьетнаме, ибо в этой войне им гордиться было особо нечем.

Следующим серьезным военным конфликтом, в котором принимал участие МиГ-21, стала война между Индией и Пакистаном в 1971 году. На тот момент различные модификации МиГ-21 были основой истребительной авиации ВВС Индии. Им противостоял китайский истребитель J-6 (модификация МиГ-19), французский Мираж III и F-104 Старфайтер.

По данным индийской стороны, в ходе конфликта были потеряны 45 самолета и уничтожены 94 самолета противника.

В 1973 году начался очередной арабо-израильский конфликт, который получил название войны Судного дня. В этом конфликте МиГам различных модификаций сирийских и египетских ВВС противостояли израильские пилоты на самолетах Мираж III и F-4E Фантом II.

Особенно опасным противником был Мираж III. По многим характеристикам они были очень похожи. МиГ имел несколько лучшую маневренность, но уступал противнику по характеристикам РЛС и имел худший обзор из кабины.

Война Судного дня заставила летчиков вспомнить о таком тактическом приеме, как ближний групповой воздушный бой. Его не практиковали со времен Мировой войны.

Сирийские истребители за время кампании провели 260 боев и сбили 105 самолетов противника. Их потери оценивались в 57 самолетов.

МиГ-21 принимал участие во время войны между Ливией и Египтом, его активно использовали в ирано-иракской войне, а также в ходе ряда других локальных конфликтов.

Этот истребитель применялся советскими войсками в Афганистане. После ухода советских войск из этой страны часть самолетов попала к моджахедам. Они участвовали в нескольких воздушных боях с самолетами Северного Альянса.

После появления машин четвертого поколения МиГ-21 начал терять свое превосходство в воздухе. Во время воздушных боев над Ливаном в 1979-1982 гг. израильские F-15A существенно превосходили МиГ по большинству характеристик. ВВС Ирака безрезультатно пытались использовать МиГ-21 против авиации многонациональных сил в Ираке в 1991 году.

МиГ-21 и сегодня стоит на вооружении десятков стран мира, в основном Африки и Азии. Так, например, его продолжают активно использовать сирийские правительственные силы. С начала этого конфликта ВВС Сирии потеряли 17 МиГ-21. Часть из них были сбиты, а другая — потеряны из-за технических неисправностей.

История создания истребителя МиГ-21

9 сентября 1953 года ОКБ А.И.Микояна и П.О.Сухого, специальным постановлением, было предписано разработать новые истребители, рассчитанные на скорости далеко выходящие за пределы скорости звука. И Микоян и Сухой в итоге подготовили проекты самолетов весьма схожих по внешнему виду.

Проект Микояна был признан более оптимальным в производстве. Проектированием, постройкой, испытаниями и доводкой будущего истребителя МиГ-21 руководил А.Г. Брунов (с марта 1957 года главный конструктор самолетов-истребителей).

Первый прототип МиГ-21 (Е-1) имел стреловидное крыло и проектировался под двигатель АМ-11 конструкции А.А.Микулина. Однако сроки поджимали, АМ-11 готов не был, поэтому его пришлось заменить на АМ-9Б от МиГ-19. Получившийся прототип назвали Е-2, он поднялся в небо 14 февраля 1955 (летчик-испытатель Г.К.Мосолов).

Одновременно с этим шло проектирование ещё одного самолета (Е-5), уже с треугольным крылом, но (по тем же причинам) с тем же АМ-9Б в качестве двигателя. Эта модель (переименованная в Е-4) взлетела 9 января 1956 года (лётчик-испытатель В.А.Нефёдов).

За счет рациональной конструкции многорежимного воздухозаборника, даже с теми же двигателями, что МиГ-19, новый истребитель развил фантастическую скорость, «выжав» на 700 км/ч больше, чем предшественник. Треугольное крыло также одержало убедительную победу над стреловидным. С этого момента Е-5 стал официально называться МиГ-21, а после завершения испытаний в 1957 году, получил долгожданный двигатель АМ-11 (или Р-11Ф-300 («изделие 37Ф»)), новую модификацию прототипа (Е-6 или МиГ-21Ф), и поднялся в воздух 20 мая 1958 года (В.А.Нефёдов).

Нареканий к самолету практически не было — началась подготовка к серийному производству, которое началось в 1959 году на Горьковском авиазаводе.

Чертеж истребителя МиГ-21

Самолет получился действительно уникальным — обладая самыми передовыми характеристиками, он изначально стоил по авиационным меркам «копейки», а учитывая, что производство машины продолжалось с 1959 по 1985 год, себестоимость машин последних серий обходилась… дешевле, чем производство БМП-1! Таким результатом до сих пор не моет похвастаться ни один боевой самолет в мире. «Летающий Калашников» — эпитет наиболее полно описывающий саму суть МиГ-21. Он до сих пор состоит на вооружении различных стран, его «реплики» до сих пор находятся в производстве, обеспечивая истребителю славу самого массового послевоенного самолета.

В обширном семействе МиГ-21 насчитывается 4 поколения, и машины первых серий отличаются от последних (по меткому выражению пилота МиГ-21) также, как «Ньюпор, от Як-3«.

Всего было произведено (вместе с лицензионными): 11496 истребителей МиГ-21, в СССР производился на заводах:

  • №21 в Горьком (5278 самолетов)
  • №30 «Знамя Труда» в Москве (3203 самолетов)
  • №31 в Тбилиси (1677 самолетов).

В разные годы истребитель состоял на вооружении: Анголы, Алжира, Афганистана, Бангладеша, Болгарии, Венгрии, Вьетнама, Гвинеи, ГДР, Египта, Замбии, Индонезии, Йемена, Индии, Ирака, Конго, Камбоджи, Китая, КНДР, Кубы, Лаоса, Ливии, Мадагаскара, Мали, Мозамбика, Монголии, Польши, Румынии, Сербии, Сирии, Танзании, Уганды, Финляндии, Хорватии, Чехословакии, Эфиопии, Югославии. И это не считая страны входившие в состав СССР.

География массового производства

В массовом производстве МиГ-21 выпускался в СССР, Чехословакии, Индии и Китае – всего было выпущено 11 496 экземпляров. В Советском Союзе эта модель самолета имела базовое название Миг. Чехословацкая модель получила название S-106; китайская – J-7. Серийное производство экспортной версии в Китае было приостановлено совсем недавно – в 2017 году. Всего в этой стране было выпущено около 2 500 самолетов.

А вы видели МиГ-21 ?

ДАНЕТ

Прототипом модели МиГ-21 послужил самолет модели Е-6. Данная модель была усовершенствована и преобразована согласно современным требованиям. В период массового производства постоянно улучшались ее эксплуатационные характеристики и велись работы по повышению надежности и безопасности.

Мнение эксперта
Исаак Якович Зельдер
Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Всего было выпущено более 20 модификаций этой модели: для учебных целей, самолеты-разведчики, перехватчики и даже самолеты-мишени.

Модификации истребителя МиГ-21

За все долгое время изготовления данной машины конструкторы проводили доработки и усовершенствования. За счет этого выделяют три поколения данного аппарата.

Первое поколение являет собой самолет, который обозначался как МиГ-21Ф. Этот фронтовой истребитель изготовляли с 1959 года. Он имел достаточно мощное вооружение, которое было представлено двумя 30-миллиметровыми пушками типа НР-30, которые были расположены на пилонах крыльев. Самолет имел неуправляемые ракеты типа С-5, их было 32 штуки. Силовая установка была представлена двигателем типа Р-11Ф, который на форсаже выдавал мощность в 5740 кгс.

Этот самолет изготовляли только год, и было построено 83 аппарата. К этому поколению также относят модификацию МиГ-21Ф-13, которая выпускалась до 65 года. Она отличалась более мощным двигателем и тем, что в комплекс вооружения входили управляемые ракеты.

Второе поколение представлял истребитель МиГ-21П. Он был создан как всепогодный перехватчик. На него было установлено более качественное локационное оборудование и система наведения типа «Лазурь». Силовая установка была точно такой же, как и на предыдущей модели. Отличалось вооружение, которое было представлено двумя управляемыми ракетами класса К-13.

Еще одной машиной данного поколения является модификация МиГ-21ПФС, или, как его обозначали, изделие 94. Его особенностью стала новая система, которая проводила сдув с закрылков пограничного слоя. Эта система позволила выполнять вылеты с грунтовых аэродромов. Специально для этой системы конструкторы усовершенствовали двигатель, а именно проработали систему отбора потока воздуха от компрессора. Все это сократило разбег при взлете до 480 метров.

К данному поколению относятся экспортные аппараты и самолет-разведчик, который на пилонах нес контейнеры с разведывательной аппаратурой.

К третьему поколению относят машины МиГ-21, которые начали изготовлять с 65 года. Машины типа МиГ-21С имели качественно новую систему бортового оборудования под обозначением «Сапфир-21». Оно имело возможность обнаружения цели противника на расстоянии в 30 километров.

Вооружение тоже было усовершенствовано и представлено ракетами класса Р-3Р, которые были оснащены радиолокационной головкой, что позволяло производить самонаведение снаряда. Самолет имел и крупнокалиберные пушки, как на предыдущих моделях. Также в состав вооружения входили неуправляемые ракеты, которые крепились на подкрылках. Здесь же можно было устанавливать и дополнительные топливные баки. На самолетах данного поколения был более совершенный автопилот класса АП-155, который мог держать машину ровно и горизонтально в соотношении с осями. Аппараты данного класса изготовлялись вплоть до 68 года.

Кроме выше упомянутых аппаратов разных поколений, конструкторское бюро Микояна изготовило множество самолетов типа МиГ-21 для более специальных задач. Были выпущены как учебные машины, так и экспериментальные. Все это послужило тому, что данная модель истребителя является качественной боевой машиной, которая востребована во всем мире.

МиГ-21 фото

Интересные факты

В 1966 году иракский лётчик Мунир Редфа пошёл на сговор с израильтянами и согласился угнать МиГ 21. Случай представился 15 августа 1966 года в половине восьмого утра, взлетев Мунир набрал высоту, а затем резко снизился и прижавшись к земле, промчался над Ираком и службы ПВО его не засекли. Над Израилем перебежчика ждал «Мираж» и сопроводил на аэродром посадки.

Миг 21

Неизвестно, как сложилась бы шестидневная арабско-израильская война, если бы не были раскрыты тайны новейшего советского истребителя и другой военной техники, поставляемой Советским Союзом в арабские страны. Эта операция носила медицинское название «Пеницеллин».

Недавний случай с поставками МиГ 21 в Хорватию с Украины. На модернизированные советские самолёты поставили старые запчасти. Украина получила за ремонт семи МиГ 21 и продажу ещё пяти 13 миллионов евро, но, как оказалось, пять самолётов не подлежат эксплуатации из-за некачественного ремонта.

После взлёта с аэродрома в провинции Хама в Сирии сбит МиГ 21 сирийских ВВС. По одним источникам пилот катапультировался и расстрелян в воздухе боевиками во время спуска на парашюте. Сирийские же источники утверждают, что самолёт упал по техническим причинам и лётчик благополучно приземлился. Во всяком случае, это первая потеря сирийских ВВС в этом году.

По данным 2004 года, индийские МиГ 21 «Бизон» сокрушили со счётом 9:1 американских асов на F 15 и F 16 в показательных боях. Наш славный ветеран МиГ 21 претерпев множество модификаций не только выигрывал показательные бои, но и принимал участие во множестве локальных войн и конфликтов, где зарекомендовал себя достойным бойцом.

Миг 21

Модификации МиГ 21

МиГ 21 на протяжении всех лет существования постоянно дорабатывался, МиГ 21Ф 13 сменил перехватчик МиГ 21П. Установив на машину новый радиолокационный прицел и повысив запас топлива, выпустили серию с индексом МиГ 21ПФ, а затем истребитель с усовершенствованным оборудованием и вооружением, с иным фонарём кабины получил обозначение МиГ 21ПФМ.

Постепенно обозначился отход от концепции лёгкого истребителя – вес машины возрастал, усложнялось оборудование и вооружение. Второе поколение семейства 21-х в 1964 году оборудовали новой радиолокационной станцией «Сапфир-21» и пушкой ГШ-23Л, машину обозначили как МиГ 21С. Для ВВС Советского Союза самолёт оснастили новой силовой установкой Р-13-300 и она получила название МиГ 21СМ.

МиГ 21

Самая лучшая и совершенная модификация представлена третьим поколением МиГов. Этот вариант получил обозначение МиГ 21 бис и стал единственным в этом поколении. На нём стояла усовершенствованная РЛС «Сапфир-21М», доработанное прицельное оборудование, а вооружение усилили новой ракетой Р-13М. Для ВВС машины оснастили оборудованием для захода на посадку вслепую – системой «Полёт-ОИ», а самолёты противовоздушной обороны получили комплект аппаратуры наведения «Лазурь-М».

Технические характеристики МиГ 21 бис в 1972 году улучшены за счёт установки на машину нового двигателя Р-25-300. Лётные параметры истребителя стали сопоставимы с американским F 16, уступая ему в авионике и боевой нагрузке.

Миг 21

Модернизированный в 1993 году МиГ 21 93 разработан для размещения современного ракетного вооружения, новой электрической системы управления и бортовой мощной РЛС «Копьё». Эти машины шли на экспорт и замену старых МиГ 21, которые имелись во многих странах за рубежом.

Многие иностранные фирмы, в частности, израильские и индийские предлагали свои услуги по доработке, установке новейшего оборудования и вооружения этого легендарного самолёта.

Миг 21

Процесс модернизации

Советские ученые постоянно вносили видоизменения в военно-воздушный летательный аппарат. Фото самолета МиГ-21, зафиксированное на очередной так называемой фазе развития поможет более подробно разобраться в изменения, внесенными в первую модель. Среди самых удачных разработок можно отметить следующие:

  1. На смену модели МиГ-21 П пришел перехватчик МиГ-21 Ф 13.
  2. Самолет МиГ-21 ПФ, оснащенный новым радиолокационным прицелом и повышенным запасом топлива, стал следующим в списке обновленных моделей.
  3. На смену своему предшественнику пришел МиГ-21 ПФМ с обновленным фонарем кабины и оснащенный современным оборудованием.

Модернизация МиГ-21 практически вообще не прекращалась, что позволило инженерам создавать более усовершенствованные модели, в арсенале которых находилось самое последнее вооружение и оборудование.

Одной из самых лучших модификаций был признан МиГ-21 третьего поколения. Для оснащения истребителя конструкторы задействовали:

  • РЛС последней разработки под названием «Сапфир 21 М»;
  • имеющее вооружение было дополнено ракетной установкой Р 13М;
  • система посадки «Полет ОИ», помогала пилотам садить военно-воздушный аппарат при практически «нулевой» видимости;
  • самолеты были оснащены аппаратурой для наведения фирмы «Лазурь М».

Производство военного самолета

История создания истребителя уходит в далекие 1950-е годы. Перед советскими инженерами-конструкторами была поставлена задача создать сверхзвуковую и в то же время облегченную модель военно-воздушного аппарата, оснащенную турбореактивным мощным двигателем, с отменной огневой мощью и отличными техническими и летными характеристиками.

Проанализировав поставленные перед конструкторами задачи, специалисты создали две пробные модели, различаемые между собой конструкцией крыла. Первый самолет оснастили треугольным крылом, второй было решено оснастить стекловидным крылом. Так как новый двигатель находился еще в разработке, пробные модели были оснащены устаревшими силовыми агрегатами. Истребитель с треугольной формой крыла произвел первый пробный полет зимой 1955 года, вторая модель поднялась в небо летом этого же года.

Первая модель военно-летательного аппарата поднялась в небо весной 1958 года и достойно прошла все испытания. В этот же год советские авиапроизводители приступили к серийному производству военно-воздушных аппаратов под названием МиГ-21 Ф. Спустя 2 года, конструкторами была разработана модель под названием МиГ-21 Ф-13, оснащенная ракетами К-13.
