| РГД-5 | РГН | Ф-1 | РГО | |
| Характер применения | наступательные | оборонительные | ||
| Тип запала | УЗРГМ-2 | УДЗ | УЗРГМ-2 | УДЗ |
| Характер дей-ствия запала | дистанцион-ное | дистанцион-но-ударное | дистанци-онное | дистанцион-но-ударное |
| Время горения замедлителя, сек | 3,2…4,2 | 3,3…4,3 | 3,2…4,2 | 3,3…4,3 |
| Общая масса, г | 310 | 310 | 600 | 530 |
| Масса взрыв-чатого вещества, г | 114 | 90 | 92 | 80 |
| Радиус убой- ного поражения осколками, м | 25 | 25 | 200 | 25 |
| № п/п | Обозначение гранаты | Калибр, мм | Масса, кг | Примерная толщина пробиваемых преград, м | |
| кирпичных | железобетонных | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 2 3 4 5 | ПГ-7ВС ПГ-7ВЛ ПГ-7ВР РПГ-18 РПГ-26 | 72 93 105 64 72,5 | 2,0 2,6 4,5 2,6 2,9 | 1,5 1,6 2,0 1,0 1,5 | 1,0 1,1 1,5 0,5 1,0 |
Метательное оружие (арбалеты).Холодное оружие.1.3. Общая характеристика средств бронезащиты.2Контрольные вопросы к разделу 1.
- Чем определялась эволюция развития средств индивидуальной защиты в различные исторические периоды?
- Какие требования предъявляются к экипировке сотрудников МВД, исходя из тактики несения службы различных подразделений?
- Перечислите основные угрозы жизни и здоровья сотрудников ОВД, каков статистический характер поражений?
- Какие характеристики определяют проникающую способность пули стрелкового оружия?
- В чем различие конструкции и характера поражений экспансивных и неэкспансивных пуль?
- Чем определяется поражающее действие средств ближнего боя?
- Перечислите основные виды холодного оружия?
- В чем различие коллективных и индивидуальных средств защиты?
- Приведите классификацию коллективных средств защиты?
- Представьте состав и назначение индивидуальных средств защиты?
2. Защитные материалы и конечная баллистика.2.1. Характеристика и свойства применяемых материалов.Металлические материалы.
| Элемент | Углерод | Крем-ний | Марга-нец | Хром | Никель | Молиб-ден | Сера | Фосфор |
| не более | ||||||||
| Содержа-ние | 0,40- 0,45 | 1,55- 1,75 | 0,50- 0,70 | 1,00- 1,35 | 1,10- 1,45 | 0,35- 0,50 | 0,015 | 0,025 |
| Наименование характеристики | Предел прочности, , МПа | Твердость, НRС | Пластичность, , % |
| Значения | 1700-1950 | 48-52 | 10-13 |
| № пп. | Наименование материала | Плотность, г/см3 | Уровень прочности, МПа | Модуль упругости, МПа | Уровень пластичности, % |
| 1. | Сталь для сварных конструкций типа 26ГСА | 7,8 | 1600 | 210000 | 8 |
| 2. | Сталь для несварных конструкций типа 42ХНМА | 7,8 | 1800 | 210000 | 8 |
| 3. | Высокопрочный алюминиевый сплав типа “102” | 2,8 | 500 | 72000 | 9 |
| 4. | Высокопрочный титановый сплав типа ВТ-6 | 4,5 | 1000 | 112000 | 8 |
| 5. | Высокопрочный титановый сплав типа ВТ-23 | 4,8 | 1250 | 112000 | 8 |
3
Средства ближнего боя
Рекомендации
Библиография
Роттман, Гордон (2012). Реактивная граната. Osprey Publishing. ISBN 9781849086554. Архивировано из оригинал 28 января 2016 г.CS1 maint: ref = harv (связь).mw-parser-output cite.citation{font-style:inherit}.mw-parser-output .citation q{quotes:”\”””\”””‘””‘”}.mw-parser-output .id-lock-free a,.mw-parser-output .citation .cs1-lock-free a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/6/65/Lock-green.svg”)right 0.1em center/9px no-repeat}.mw-parser-output .id-lock-limited a,.mw-parser-output .id-lock-registration a,.mw-parser-output .citation .cs1-lock-limited a,.mw-parser-output .citation .cs1-lock-registration a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/d/d6/Lock-gray-alt-2.svg”)right 0.1em center/9px no-repeat}.mw-parser-output .id-lock-subscription a,.mw-parser-output .citation .cs1-lock-subscription a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/a/aa/Lock-red-alt-2.svg”)right 0.1em center/9px no-repeat}.mw-parser-output .cs1-subscription,.mw-parser-output .cs1-registration{color:#555}.mw-parser-output .cs1-subscription span,.mw-parser-output .cs1-registration span{border-bottom:1px dotted;cursor:help}.mw-parser-output .cs1-ws-icon a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/4/4c/Wikisource-logo.svg”)right 0.1em center/12px no-repeat}.mw-parser-output code.cs1-code{color:inherit;background:inherit;border:none;padding:inherit}.mw-parser-output .cs1-hidden-error{display:none;font-size:100%}.mw-parser-output .cs1-visible-error{font-size:100%}.mw-parser-output .cs1-maint{display:none;color:#33aa33;margin-left:0.3em}.mw-parser-output .cs1-subscription,.mw-parser-output .cs1-registration,.mw-parser-output .cs1-format{font-size:95%}.mw-parser-output .cs1-kern-left,.mw-parser-output .cs1-kern-wl-left{padding-left:0.2em}.mw-parser-output .cs1-kern-right,.mw-parser-output .cs1-kern-wl-right{padding-right:0.2em}.mw-parser-output .citation .mw-selflink{font-weight:inherit}
Модификации
РПГ-7В
На основе базового варианта РПГ-7 был создан облегчённый десантный вариант гранатомёта с разъёмным стволом, а также ряд модификаций, отличающихся прицельными приспособлениями:
- РПГ-7 (индекс ГРАУ — 6Г3)
- Первая модель, принятая на вооружение в 1961 году. Оснащался оптическим прицелом ПГО-7.
- РПГ-7В (индекс ГРАУ — 6Г3)
- уже в начале 1960-х годов РПГ-7 стал оснащаться прицелом ПГО-7В с откорректированными углами прицеливания, и с тех пор назывался РПГ-7В.
- РПГ-7Д (индекс ГРАУ — 6Г5)
- десантный вариант, с разъёмным стволом и сошкой. Принят на вооружение в 1963 году.
- РПГ-7Н / РПГ-7ДН (индекс ГРАУ — 6Г3 и 6Г5)
- модификации РПГ-7В и РПГ-7Д оснащённые ночными прицелами ПГН-1, НСПУ, или НСПУМ (1ПН58)
- РПГ-7В1 (индекс ГРАУ — 6Г3-1)
- модификация 1988 года с оптическим прицелом ПГО-7В3, прицельная шкала которого расчитана на стрельбу новыми выстрелами ПГ-7ВР и ТБГ-7В, наряду со всеми старыми выстрелами. Также добавлена съёмная сошка
- РПГ-7Д1 (индекс ГРАУ — 6Г5М)
- модификация 1988 года десантного варианта гранатомёта с установкой прицела ПГО-7В3
- РПГ-7В2 (индекс ГРАУ — 6Г3-2)
- модификация 2001 года с универсальным прицельным приспособлением УП-7В
- РПГ-7Д2 (индекс ГРАУ — 6Г5М2)
- модификация 2001 года десантного варианта с универсальным прицельным приспособлением УП-7В
- РПГ-7Д3 (индекс ГРАУ — 6Г5М3)
- модификация 2001 года, десантный вариант РПГ-7В2
История создания
Первым видом оружия, в какой-то мере напоминавшим гранатомёт, были ручные мортирки. Появились они на рубеже XV и XVI веков. Оставшийся неизвестным изобретатель нового для тех времен оружия просто заменил небольшое ядро, которым заряжали пищали, на снаряженную черным порохом гранату. Ручные мортирки можно увидеть сегодня во многих музеях, однако, широкого применения в войсках они обычно не находили. В русской армии во время правления Петра I это оружие было введено в качестве средства самообороны артиллеристов, но затем было признано непригодным для полевых сражений.
Несколько различных вариантов ручной мортирки – прототипа гранатомета
Низкая эффективность ручных мортирок была обусловлена очень сильной отдачей: стрелять приходилось, упирая тыльную сторону ствола в землю или в палубу корабля. В сущности, это оружие было скорее похоже на маленький миномет. Кроме того, гранаты тех времен обладали невысоким поражающим действием.
Еще одним прототипом современного гранатомета стало ружьё, запатентованное в 1718 году лондонским юристом Джеймсом Паклом. Это изобретение можно также считать ранним предком пулемёта или даже автоматического дробовика. «Ружье» было оснащено быстросменным барабаном, в котором размещались 11 готовых к выстрелу зарядов. Калибр достаточно велик для того, чтобы заменить предложенные Паклом крупные пули на небольшие гранаты. Современники не оценили изобретение: оно было слишком сложным для XVIII века.
«Ружье Пакла» в музее. Хорошо видно, что заряды по своим размерам не уступают гранатометным выстрелам
В начале двадцатого столетия к старой идее ручной мортирки вернулись, но уже на качественно ином уровне. Появились первые дульные гранатометы, представлявшие собой укороченную винтовку с прикрепленным к ней примитивным пусковым устройством. Наибольшее распространение, впрочем, получили тогда самоделки, изготавливавшиеся прямо в окопах Первой мировой. Порой солдаты брали обычную ручную гранату, припаивали к её донышку старый шомпол, а затем вставляли получившуюся конструкцию в ствол винтовки и делали выстрел холостым патроном.
Простейшая винтовочная граната времен Первой мировой войны. В задней части припаян обычный шомпол Во Второй мировой войне главным видом оружия быстро стали танки. Пехота поначалу не имела эффективных средств для поражения бронетехники. Противотанковые ружья могли рассматриваться как временная мера, вызванная крайней необходимостью. Эта ситуация изменилась только после появления противотанковых гранатометов. Уже их первые образцы, такие как американская «Базука» или немецкий «Панцерфауст», заметно увеличили уязвимость бронированной техники.
В послевоенные годы шло активное совершенствование противотанковых гранатометов. Особенно удачной моделью стал советский РПГ-7, который применяется до сих пор, и по своей распространенности в разных странах мира сравним разве что с автоматом Калашникова. В то же время в США осуществлялась амбициозная программа по созданию новых образцов пехотного оружия и боеприпасов, известная под аббревиатурой SPIW (Special Purpose Individual Weapon). Частью её был проект NIBLICK, в рамках реализации которого была разработана осколочная граната калибром 40 миллиметров.
Американская граната 40х46 мм. Используется в подствольных и ручных гранатометах, стала прототипом выстрела для станкового автоматического гранатомета
Этот боеприпас в дальнейшем дал возможность создать сразу несколько новых видов оружия:
- Легкий пехотный гранатомет. Имеются как однозарядные, так и многозарядные модели;
- Подствольный гранатомет. Крепится на штурмовую винтовку и заметно расширяет её возможности;
- Автоматический станковый гранатомет. Мощное средство поддержки пехоты. Способен вести огонь очередями.
В последнее время развитие гранатометов идет по двум основным направлениям. Первое из них – наращивание и расширение возможностей противотанковых моделей. Второе – совершенствование осколочных гранат малого калибра. В американском перспективном комплексе OICW удалось увеличить дальность полета таких боеприпасов до 2000 метров.
КЛАССИФИКАЦИЯ СТРЕЛКОВОГО И ТЯЖЕЛОГО ОРУЖИЯ ПЕХОТЫ
На основании данных определений классифицируем основные виды пехотного оружия:
Тяжелое вооружение пехоты: 40-мм противотанковый гранатомет РПГ-7; реактивный пехотный огнемет РПО-А; 50-мм ротный миномет образца 1938 г.; 30-мм автоматический гранатомет АГС-17; 73-мм станковый гранатомет СПГ-9 (орудием 2А28 аналогичной баллистики вооружались БМП-1) |
Винтовка — нарезное стрелковое оружие, стреляющее любым патроном, кроме пистолетного, и конструктивно предназначенное для удержания и управления при стрельбе двумя руками с упором приклада в плечо. В более узком понимании, винтовка — индивидуальное оружие под винтовочный патрон, конструктивно не предназначенное для длительной стрельбы очередями. В отечественной практике все армейские винтовки использовали винтовочный патрон.
Карабин — укороченная винтовка, при проектировании которой баллистикой пожертвовали ради удобства эксплуатации.
Автомат — автоматический карабин — укороченная винтовка с возможностью стрельбы очередями.
Пистолет-пулемет — автомат, приспособленный для стрельбы пистолетными патронами.
Пулемет — стрелковое оружие непрерывного огня, приспособленное для стрельбы любыми патронами, кроме пистолетного, используемое на поле боя в интересах подразделения (группы).
Ручной пулемет — пулемет стрелкового отделения. Технический облик ручного пулемета определяется его использованием в стрелковой цепи отделения. В отечественной оружейной практике ручные пулеметы представляют собой усиленные по огневым способностям винтовки. В западной оружейной практике ручные пулеметы представляют собой станковые пулеметы без станка. Ручные пулеметы предназначены для стрельбы на дистанции до 600 м очередями по 5-7 выстрелов при практической скорострельности не менее 100 выстр./мин и отстреливаемом боекомплекте без перегрева 200-300 выстрелов.
Ротный пулемет — пулемет, используемый в качестве средства огневой поддержки подразделений не менее роты. Пулеметы ротного уровня предназначены для стрельбы на дальности до 1000 м очередями по 10-15 выстрелов, при практической скорострельности не менее 250 выстр./мин. Носимое оборудование должно позволять отстреливать 1000 выстрелов без порчи материальной части. Расчеты ротных пулеметов располагаются в глубине построения роты (200 м от передней линии). В качестве ротного может использоваться станковый пулемет или пулемет на сошке.
Станковый пулемет — пулемет, используемый в качестве средства огневой поддержки батальона. Решение огневых задач в масштабах батальона стрелковым оружием невозможно без установки его на станок (кучность боя, маневренность огня). Станковые пулеметы предназначены для стрельбы на дальности до 1000 м очередями до 30 выстрелов и непрерывным огнем при практической скорострельности не менее 250 выстр./мин. Носимое оборудование должно позволять отстреливать 1000 выстрелов без порчи материальной части.
Крупнокалиберные пулеметы и автоматические пушки являются оружием бронемашин и без бронемашин используются редко.
Тяжелое носимое оружие пехоты представлено противотанковыми гранатометами, ротной и батальонной артиллерией, противотанковыми ружьями, ранцевыми и реактивными огнеметами.
Контент данной страницы подготовлен для портала «Современная армия» по материалам книги А.Н. Лебединец «Организация, вооружение и боевые возможности мотострелковых подразделений малого масштаба». При копировании контента, пожалуйста, не забудьте поставить ссылку на страницу-первоисточник.
РПГ-43
В середине 1943 года на вооружение Красной Армии принимается принципиально новая граната кумулятивного действия РПГ-43 разработанная Н.П. Беляковым. Это была первая кумулятивная ручная граната разработанная в СССР.
Граната РПГ-43 имела корпус с плоским дном и конической крышкой, деревянную рукоятку с предохранительным механизмом, ленточный стабилизатор и ударно–воспламеняющий механизм с запалом. Внутри корпуса помещается разрывной заряд с кумулятивной выемкой конической формы, облицованной тонким слоем металла, и стаканчик с закрепленными в его дне предохранительной пружиной и жалом.
Стаканчик располагается в трубке конической крышки корпуса, служащей для соединения корпуса с рукояткой. Для этого трубка снабжена резьбой.
Деревянная рукоятка гранаты имеет сложную конструкцию. На ее переднем конце закреплена металлическая втулка, внутри которой находятся держатель запала и удерживающая его в крайнем заднем положении шпилька. Снаружи на втулку надета пружина и уложены матерчатые ленты, крепящиеся к колпаку стабилизатора. Колпак служит для защиты лент от внешнего воздействия при транспортировке и для улучшения стабилизации при полете гранаты. Предохранительный механизм состоит из откидной планки и чеки. Откидная планка служит для удержания колпака стабилизатора на ручке гранаты до ее броска, не позволяя ему сползать или проворачиваться на месте.
При приведении гранаты в боевое положение необходимо вставить запал. Для этого рукоятка откручивается и, предварительно убедившись, что предохранительная пружина и жало находятся в стаканчике корпуса (осмотреть и слегка надавить пальцем на пружину), запал до отказа навинчивается на запалодержатель.
При осуществлении этой операции рукоятка удерживается левой рукой запалодержателем вверх, а запал навинчивается правой.
Перед метанием граната берется в правую руку, при этом откидная планка плотно прижимается к рукоятке, а левой рукой за кольцо выдергивается предохранительная чека. После того как чека выдернута, следует сделать энергичный замах и бросить гранату.
Во время броска гранаты откидная планка отделяется и освобождает колпачок стабилизатора, который под действием пружины сползает с рукоятки и вытягивает за собой ленты.
Предохранительная шпилька выпадает под собственным весом, освобождая держатель запала. В полете запалодержатель с запалом удерживается от смещения вперед только предохранительной пружиной. Благодаря наличию стабилизатора полет гранаты происходил головной частью вперед, что необходимо для оптимального использования энергии кумулятивного заряда гранаты. При ударе гранаты о преграду дном корпуса запал, преодолевая сопротивление предохранительной пружины, накалывается на жало капсюлем-детонатором, что вызывает подрыв разрывного заряда. Кумулятивный заряд РПГ-43 пробивал броню толщиной до 75 мм.
Рекомендации
Библиография
Роттман, Гордон (2012). Реактивная граната. Osprey Publishing. ISBN 9781849086554. Архивировано из оригинал 28 января 2016 г.CS1 maint: ref = harv (связь).mw-parser-output cite.citation{font-style:inherit}.mw-parser-output .citation q{quotes:”\”””\”””‘””‘”}.mw-parser-output .id-lock-free a,.mw-parser-output .citation .cs1-lock-free a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/6/65/Lock-green.svg”)right 0.1em center/9px no-repeat}.mw-parser-output .id-lock-limited a,.mw-parser-output .id-lock-registration a,.mw-parser-output .citation .cs1-lock-limited a,.mw-parser-output .citation .cs1-lock-registration a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/d/d6/Lock-gray-alt-2.svg”)right 0.1em center/9px no-repeat}.mw-parser-output .id-lock-subscription a,.mw-parser-output .citation .cs1-lock-subscription a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/a/aa/Lock-red-alt-2.svg”)right 0.1em center/9px no-repeat}.mw-parser-output .cs1-subscription,.mw-parser-output .cs1-registration{color:#555}.mw-parser-output .cs1-subscription span,.mw-parser-output .cs1-registration span{border-bottom:1px dotted;cursor:help}.mw-parser-output .cs1-ws-icon a{background:linear-gradient(transparent,transparent),url(“//upload.wikimedia.org/wikipedia/commons/4/4c/Wikisource-logo.svg”)right 0.1em center/12px no-repeat}.mw-parser-output code.cs1-code{color:inherit;background:inherit;border:none;padding:inherit}.mw-parser-output .cs1-hidden-error{display:none;font-size:100%}.mw-parser-output .cs1-visible-error{font-size:100%}.mw-parser-output .cs1-maint{display:none;color:#33aa33;margin-left:0.3em}.mw-parser-output .cs1-subscription,.mw-parser-output .cs1-registration,.mw-parser-output .cs1-format{font-size:95%}.mw-parser-output .cs1-kern-left,.mw-parser-output .cs1-kern-wl-left{padding-left:0.2em}.mw-parser-output .cs1-kern-right,.mw-parser-output .cs1-kern-wl-right{padding-right:0.2em}.mw-parser-output .citation .mw-selflink{font-weight:inherit}
Устройство
Как и РПГ (ручной противотанковый гранатомет), СПГ «Копье» представлен в виде системы, в которой начальная скорость передается гранате в результате сгорания в ствольном канале заряда пороха. Когда сгорает стартовый заряд, образовавшиеся газы начинают давить на гранату, максимальную скорость которой затем обеспечивает ее реактивный двигатель. Стреляет станковый гранатомет гранатами ПГ-9. Этот боеприпас с калиберной боевой частью, в которой имеется пьезоэлектрический взрыватель и реактивный двигатель. Последний содержит шестилопастный стабилизатор и два трассера. Стартовый заряд комплектуется металлическим зарядным устройством в виде перфорированной трубки, навеской пороха на основе нитроглицерина, форсировочным узлом и воспламенительным зарядом ДРП, в котором используется электровоспламенитель.
Технические характеристики
Характеристики модели следующие:

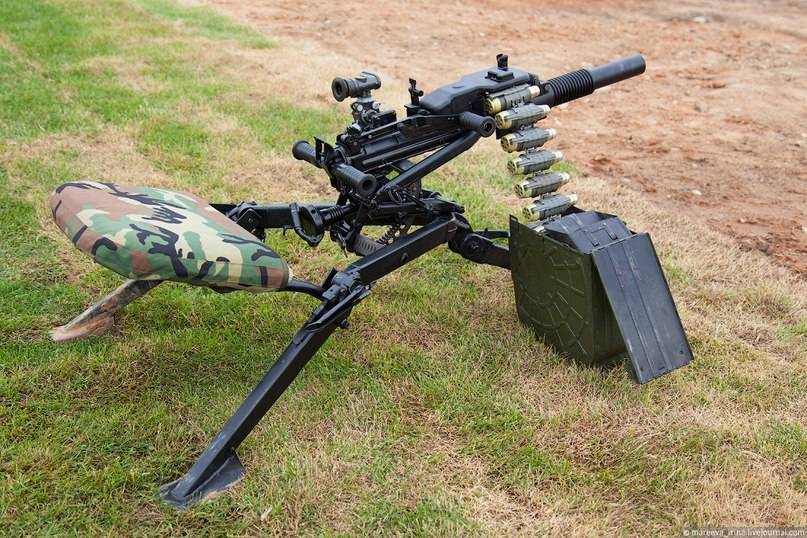

- АГС-30 принадлежит к типу автоматических станковых гранатометов.
- Страна-производитель – Россия.
- На вооружении состоит с 1995 года.
- Выпускается на заводе им. Дегтярева.
- Вес тела орудия вместе с треногой составляет 16 кг. Коробка с выстрелами (30 шт.) весит 13,7 кг.
- Общая длина 30-миллиметрового АГС-30 — 84 см, ствола – 29 см.
- Стреляет снарядами 30 х 29 мм.
- В минуту из гранатомета можно произвести до 425 выстрелов.
- Показатель начальной скорости снаряда составляет 185 м/с.
- Боепитание осуществляется из коробки с 30 гранатами.
- Прицельная стрельба возможна на дистанции до 1700 м.
Фото РПГ-29 Вампир
Вариант РПГ-29 со станком и оптико-электронным прицелом КПУО
Применение РПГ-29 палестинскими боевиками, 2006 г.
Похожее
Гранатомет АГС-17. Дальность стрельбы. Вес. Размеры. Калибр
Гранатомет РПГ-7. Дальность стрельбы. Вес. Размеры. Калибр
Гранатомет СПГ-9 Копье. Дальность стрельбы. Калибр. Вес. Размеры
Гранатомет РПГ-18 Муха. Дальность стрельбы. Вес. Размеры. Калибр
РГ-6 «Гном» (6Г30) – ручной револьверный гранатомет
Гранатомет АГС-40. Вес. Скорострельность. Калибр. Дальность стрельбы
Гранатомет АГС-30. Дальность стрельбы. Вес. Размеры. Скорострельность
МРО-А “Бородач” – малогабаритный реактивный огнемет калибр 72,5-мм
РШГ-2 – гранатомет калибр 72,5-мм
Гранатомет РПГ-26 Аглень. Дальность стрельбы. Вес. Размеры
РПО «Шмель» – реактивный пехотный огнемет калибр 93-мм
Гранатомет РПГ-32. Размеры. Вес. Дальность стрельбы. Калибр
РШГ-1 – реактивная штурмовая граната
Гранатомёт «Пенал»
ГП-25 «Костер» – подствольный гранатомет калибр 40-мм
АРГБ – автоматический ручной гранатомет Барышева
РГС-50М – ручной гранатомет специальный
Гранатомет РПГ-22 Нетто. Дальность стрельбы. Вес. Размеры. Калибр
Гранатомет РПГ-16 Удар. Дальность стрельбы. Вес. Размеры
Гранатомет РПГ-2. Дальность стрельбы. Вес. Размеры. Калибр
ДП-61 «Дуэль» – противодиверсионный гранатомет
БС-1 РГА-86 «Тишина» / БС-1М 6С1 «Канарейка» подствольный гранатомет
РПО ПДМ-А «ШМЕЛЬ-М» – реактивный пехотный огнемет повышенной дальности и мощности
Гранатомет РПГ-30 Крюк. Дальность стрельбы. Вес. Размеры
Гранатомет РПГ-29 Вампир. Дальность стрельбы. Вес. Размеры
ГМ-94 – российский помповый гранатомет калибр 43-мм
РГМ-40 «Кастет» – ручной гранатомет калибр 40-мм
ГП-34 – подствольный гранатомет калибр 40-мм
ТКБ-0249 «Арбалет» – ручной гранатомет
РПГ LAW M72 – американский противотанковый гранатомет
Гранатомет РПГ-28 Клюква. Дальность стрельбы. Вес. Размеры. Калибр
«Бур» – малогабаритный многоразовый гранатомет
Гранатомет РПГ-27 Таволга. Дальность стрельбы. Вес. Размеры. Калибр
ГП-30 «Обувка» / ГП-30У «Гранат» / ГП-30М подствольный гранатомет
ОКГ-40 «Искра» – подствольный гранатомет
МРГ-1 «Огонёк» – гранатомётный комплекс калибр 55-мм
РПО «Рысь» – реактивный пехотный огнемет
ДП-64 «Непрядва» – двуствольный противодиверсионный гранатомет
«Буря» (Изделие ДМ) – гранатомет-карабин
Гранатомет-лопата «Вариант»
«Дятел» (Изделие «Д») – гранатомет-пистолет
ВГ-44 и ВГ-45 – винтовочные гранатометы
РГС-33 – ручной гранатомет специальный калибр 33-мм
Гранатомет ТКБ-0134 «Козлик»
Гранатометный комплекс «Витрина»
ДП-65 – гранатометный комплекс калибр 55-мм
You have no rights to post comments
Гранатомет РПГ-2 — видео
История появления РПГ-2
В завершающий период Второй мировой войны войска РККА столкнулись с массовым применением немецкой армией нового типа противотанкового оружия — ручных противотанковых гранатомётов с кумулятивным боеприпасом. Они оказались эффективным средством борьбы с танками в боях на ближних дистанциях и в особенности в условиях городского боя.В РККА данную тактическую нишу в начале войны занимала ручная граната РПГ-40. Позже разработали и начали использовать ручные кумулятивные гранаты РПГ-43 и РПГ-6. В 1944 году разрабатывался также гранатомёт ПГ-6, стрелявший ручными гранатами РПГ-6 или 50-мм осколочными минами.
Трофейные РПГ «Фаустпатрон» и «Панцерфауст», захватываемые в больших количествах, стали активно использоваться в РККА. Таким образом, в СССР получили возможность всесторонне ознакомиться с этими гранатомётами, узнать их сильные и слабые стороны и выработать тактику применения. К концу войны встал вопрос о разработке и запуске в производство собственных противотанковых гранатомётов.
Практически все модели «Панцерфауст» имели одинаковую конструкцию, отличие в конструкции были только у разработанных в конце войны «Панцерфауст» 250 многократного использования. Ствол был снабжен пистолетной рукояткой с ударно-спусковым механизмом, а метательный заряд помещался как в стволе так и в гранате. Скорость полета гранаты была увеличена до 150 м/с (85 м/с у «Панцерфауст» 150). Этот гранатомёт серийно не производился, однако возможно послужил образцом для советского РПГ-2. В 1944-45 годах проводились испытания гранатомёта РПГ-1. Доработка его затянулась, и на вооружение он не был принят, так как в 1947 году был принят на вооружение более удачный образец — РПГ-2, начавший поступать в войска с 1949 года.
В 1947 году в Конструкторском бюро ГСКБ-30 Министерства сельскохозяйственного машиностроения под общим руководством А.В. Смолякова (ранее это КБ принадлежало Наркомату промышленности боеприпасов) началась разработка ручного противотанкового гранатомета ДРГ-40 и гранаты ПГ-80. В результате был создан 40-мм гранатомет и 80-мм кумулятивная надкалиберная граната со стартовым пороховым зарядом. После полигонных испытаний гранатомет получил наименование «Ручной противотанковый гранатомет РПГ-2», а граната — ПГ-2.
История
В завершающий период Великой Отечественной войны формирования РККА ВС СССР столкнулись с массовым применением вооружёнными силами нацистской Германии нового типа ручного противотанкового оружия — ручных противотанковых гранатомётов с кумулятивным боеприпасом. Они оказались эффективным средством борьбы с танками в боях на ближних дистанциях и в особенности в условиях городского боя.
На вооружении РККА в начале Великой Отечественной войны стояла ручная противотанковая граната РПГ-40 (Ручная противотанковая граната — 1940 года). Позже разработали, начали производить и использовать ручные кумулятивные гранаты РПГ-43 (Ручная противотанковая граната — 1943 года) и РПГ-6. В 1944 году разрабатывался также противотанковый гранатомёт ПГ-6, стрелявший ручными гранатами РПГ-6 или 50-мм осколочными минами.
Трофейные РПГ «Фаустпатрон» и «Панцерфауст» стали активно использоваться в войсками РККА. Таким образом, в СССР получили возможность всесторонне ознакомиться с этими противотанковыми гранатомётами, узнать их сильные и слабые стороны и выработать тактику применения.
К концу войны встал вопрос о разработке и запуске в производство собственных ручных противотанковых гранатомётов. В 1944 году на Научно-исследовательском полигоне стрелково-миномётного вооружения Главного артиллерийского управления (ГАУ) под руководством ведущего конструктора полигона Г. П. Ломинского начались работы по созданию ручного противотанкового гранатомётного комплекса в составе гранатомёта ЛПГ-44 (Лёгкий пехотный гранатомёт — 1944 года) и кумулятивной гранаты ПГ-70 (Противотанковая граната — 70 миллиметровая).
В соответствии с указаниями ГАУ (ТТЗ) комплекс (оружие — выстрел) должен был пробивать 50 мм броню на дистанции до 400 метров под углом 60 градусов, и его вес, в боевом положении, не должен был превышать 12 килограмм.
70-мм надкалиберная кумулятивная граната заряжалась с дульной части гранатомёта. Для метательного заряда гранаты использовался ружейный дымный порох, помещённый в трубке гранаты. Стабилизация гранаты в полёте осуществлялась с помощью жёсткого стабилизатора.
Гранатомёт представлял собой реактивную систему многоразового применения. Он имел гладкий ствол длиной 1000 мм калибра 30 мм. На стволе крепились ударно-спусковой механизм куркового типа и прицельная планка (мушки на гранатомёте не было. так как прицеливание производилось через прорезь прицела и по верхней кромке гранаты). На стволе гранатомёта крепились деревянные термозащитные накладки.
В 1944—1945 годах были проведены полигонные испытания гранатомёта, получившего после этого официальное наименование Ручной противотанковый гранатомёт РПГ-1, а граната — ПГ-1.
Начались подготовка серийного производства и изготовление опытных партий гранатомётов и гранат. Планировалось проведение широкомасштабных испытаний и принятие комплекса на вооружение. Однако значительное время, затраченное на доработку выстрелов к гранатомёту (это было связано с неудовлетворительным действием гранаты из-за несовершенства её взрывателя, и недостатками порохового заряда по стабильности горения при различных температурах летом и зимой), стало причиной морального старения комплекса. Работы по РПГ-1 продолжались до 1948 года, но доработать его не удалось, и на вооружение он принят не был.
Ручной противотанковый гранатомет РПГ-1 (опытный)
Ручной противотанковый гранатомет РПГ-1 (опытный)
В 1944 году на Научно-исследовательском полигоне стрелково- минометного вооружения Главного артиллерийского управления начались работы по созданию ручного противотанкового гранатометного комплекса в составе гранатомета ЛПГ-44 и кумулятивной гранаты ПГ-70 (руководитель работ – ведущий конструктор полигона Г.П. Ломинский).
70-мм надкалиберная кумулятивная граната заряжалась с дульной части гранатомета. Для метательного заряда гранаты использовался дымный ружейный порох, помещенный в трубке гранаты. Стабилизация гранаты в полете осуществлялась с помощью жесткого стабилизатора.
Гранатомет представлял собой реактивную систему многоразового применения. Он имел гладкий ствол длиной 1000 мм калибра 30 мм. На стволе крепились ударно-спусковой механизм куркового типа и прицельная планка (мушки на гранатомете не было, т.к. прицеливание производилось через прорезь прицела и по верхней кромке гранаты). На стволе гранатомета крепились деревянные термозащитные накладки.
В 1944-45 годах были проведены полигонные испытания гранатомета, получившего после этого официальное наименование «Ручной противотанковый гранатомет РПГ-1», а граната – ПГ-1. Начались подготовка серийного производства и изготовление опытных партий гранатометов и гранат. Планировалось проведение широкомасштабных испытаний и принятие комплекса на вооружение. Однако значительное время, затраченное на доработку выстрелов к гранатомету (это было связанно с неудовлетворительным действием гранаты из-за несовершенства ее взрывателя, и недостатками порохового заряда по стабильности горения при различных температурах летом и зимой), стало причиной морального старения комплекса. Работы по РПГ-1 продолжались до 1948 года, недоработать его не удалось, и на вооружение он принят не был.
Разрез ударно-спускового механизма гранатомета РПГ-1.
Разрез реактивной противотанковой гранаты ПГ-70 к гранатомету РПГ-1.
ОСНОВНЫЕ ТТХ РУЧНОГО ПРОТИВОТАНКОВОГО ГРАНАТОМЕТА РПГ-1
Применяемые боеприпасы Выстрелы с надкалиберной кумулятивной гранатой и пороховым зарядом
Пусковое устройство Безоткатное, многоразового использования
– гранаты 70 Длина, мм:
– гранаты 425 Масса, кг:
Начальная скорость, м/с 40
Прицельная дальность стрельбы, м 75
Дальность прямого выстрела 4* , м 50
Бронепробиваемость, мм 150
Боевая скорострельность, выстр./мин 4-6
4* Здесь и далее для других образцов дальность прямого выстрела указывается по цели высотой 2 м.
