Российский ПЗРК «Верба»: история создания, описание и характеристики

Разборчивая невеста

Высокой чувствительностью и “избирательностью” к типам целей ракета “Вербы” обязана фирменной трехспектральной головке самонаведения, “зрение” которой работает в ультрафиолетовом, ближнем и среднем инфракрасных диапазонах. Ракета еще на подлете способна отличить самолет или вертолет от выпущенной им тепловой “ловушки” и сделать правильный выбор.

Как и многие другие аналогичные ЗРК, “Верба” может не только работать “с плеча”, но и устанавливается на корабли и ударные вертолеты в качестве вспомогательного противовоздушного средства

Важное новшество — комплекс гораздо проще в обслуживании, чем “Игла”. Ее уже не надо “морозить” — новая конструкция головки самонаведения не требует охлаждать ее азотом

Изготовка к стрельбе занимает считаные секунды с момента обнаружения цели.

“Вербу” начали поставлять в войска относительно недавно, комплектами и партиями. Так, буквально на днях очередной бригадный комплект новейшего ПЗРК поступил в мотострелковое соединение Центрального военного округа (ЦВО), дислоцированное в Алтайском крае. Как считают военные, новые комплексы обеспечат надежное прикрытие войсковых подразделений не только от атак авиации, но и от массовых налетов крылатых ракет. Кроме того, сейчас на вооружении зенитных отделений, зенитных ракетных взводов и батарей в составе зенитных дивизионов, а также других подразделений Вооруженных сил России стоят тысячи комплексов семейства “Игла”, среди которых есть как ранние модификации, так и продвинутые с индексом “С”.

Отечественный ПЗРК «Верба» – это уникальный зенитный комплекс, рассчитанный на поражение воздушных целей на сопутствующих и встречных курсах, даже при наличии ложных тепловых помех. Дальность выстрела составляет более шести тысяч метров при высоте попадания до четырех с половиной километров. Ракета комплекса носит индекс 9М-336, оснащена трехмерной самонаводящейся головкой, с высокой вероятностью поражает также крылатые ракеты и беспилотные аппараты. В комплект входит автоматический блок управления, позволяющий обнаружить цели, определить параметры их полета.

Описание

Твердотопливный двигатель ракеты комплекса 9К333 позволяет поражать воздушные цели на дальности свыше 6 км и на высоте больше 4 км. Ракета 9М336 оснащена инфракрасной трёхдиапазонной оптической головкой самонаведения (ОГС), она будет защищена от тех лазерных помеховых комплексов, которые только ещё поступают на вооружение передовых стран мира.

В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полёта, а также распределение найденных целей между зенитчиками с учётом их расположения. Комплекс разработан КБ машиностроения.

Если обычные солдаты применяющие ПЗРК, пытаются визуально обнаружить цели и не всегда готовы вовремя среагировать и занять позицию для стрельбы по быстролетящему объекту, то комплекс АСУ за счёт малогабаритной помехозащищённой обзорной РЛС 1Л122 способен обнаружить за 40 км (модификация 1Е) или даже за 80 км (модификация 2Е) приближающуюся цель, своевременно отдать звуковые команды операторам ПЗРК для занятия позиции для стрельбы, вычислить по ГЛОНАСС позицию стрелка и с помощью встроенных гироскопов и надеваемого на второй глаз стрелка видеоретранслятора данных с радара, указать ему азимут для стрельбы.

Портативная обзорная РЛС 1Л122 может также использоваться с расчётами вооружёнными ПЗРК «Игла»

Фактически компоненты управления и обнаружения комплекса «Верба» (9В861, 9С931, 9С935 и др) относятся к компонентам управления тактического звена ПВО «Барнаул-Т» и интегрированы в общевойсковую систему управления ПВО с получением от данных от более старших систем обнаружения целей.

История создания

Впервые ПЗРК «Верба» упоминался в 2008 году, когда конструкторское бюро приступило к разработке противозенитного переносного комплекса четвертого поколения. У предшественников этого оружия («Стрела», «Игла») использовалась одинарная и парная спектральная головка наведения. Рассматриваемый комплекс оборудован тремя диапазонами прицеливания: в ультрафиолетовом, инфракрасном ближнем и среднем спектре, что дает возможность использовать оружие при оптическом противодействии.

Пробная партия обновленных комплексов поступила в армию в 2014 году, а уже через 12 месяцев новое оружие было публично показано на форуме Армии и взято на текущее использование.

Описание «Вербы»

Внешне ПЗРК «Верба» не слишком отличается от своих знаменитых предшественников – зенитных комплексов «Игла» и «Стрела». Однако на самом деле это оружие с абсолютно другими характеристиками и возможностями. Новый комплекс способен поражать цели на высотах до 4,5 км и на дальности до 6 км, причем как на встречных, так и на догонных курсах. Это важнейшие характеристики для любой ПЗРК и по ним «Верба» превосходит и французский «Мистраль», и американский «Стингер», и даже более современный британский «Старстрик». Добиться увеличения дальности и высотности поражения целей конструкторам удалось за счет использования более эффективного ракетного топлива.

В состав переносного зенитного комплекса «Верба» (индекс 9К333) входят следующие элементы:

  • пусковая установка 9П521;
  • зенитная управляемая ракета;
  • обзорная РЛС 1Л122, которая способна обнаруживать цели на дальности от 40 до 80 км;
  • система распознавания «свой-чужой»;
  • система управления огнем;
  • мобильный КП 9В861;
  • монтажный комплект 9С933−1;
  • комплект автоматизации 9С935;
  • средства, предназначенные для тренировки и обучения личного состава.

Наиболее важной частью любого ПЗРК является зенитная ракета. Именно от ее характеристик во многом зависят боевые возможности комплекса

Ракета 9М336 оснащена головкой самонаведения, которая работает сразу в трех различных диапазонах, включая и ультрафиолетовый. Также она получила новый приборный отсек. Благодаря подобной трехдиапазонной конструкции головка самонаведения ракеты способна отличать реальные воздушные цели от тепловых ловушек – обычного средства самозащиты современных боевых самолетов и вертолетов от ПЗРК. Три датчика ракеты постоянно дополняют данные друг друга, что делает попытки вести в ее заблуждение и «подсунуть» ложную цель вместо боевой практически бесперспективными.

Кроме того, следует отметить высочайшую чувствительность ГСН ракеты, по сравнению с существующими аналогами она выросла в восемь раз. Благодаря этому значительно выросла вероятность поражения ПЗРК так называемых малоизлучающих целей – беспилотников и крылатых ракет, а также эффективность применения ПЗРК на дальних дистанциях.

Следует отметить, что использование нескольких фотоприемников для разных спектральных диапазонов не является каким-то особенным «ноу-хау», подобный принцип используется на большинстве ГСН современных переносных зенитных комплексов. Но только «Верба» имеет сразу три независимых канала получения информации.

Вес боевой части ракеты – 1,5 кг. Она оснащена бесконтактным взрывателем, который инициирует детонацию на определенном расстоянии от объекта. Подобная схема считается более эффективной, и она не требует прямого попадания ракеты в объект.

Еще одним преимуществом ПЗРК «Верба» по сравнению с конкурентами является наличие в составе комплекса РЛС и системы управления огнем. Несвоевременное обнаружение цели – это один из главных недостатков переносных зенитных комплексов. Как правило, боец начинает готовиться к стрельбе только после визуального обнаружения вражеского самолета или вертолета. Чтобы еще больше усложнить жизнь расчетам ПВО, пилоты обычно используют малые или свермалые высоты.

РЛС, которая входит в состав комплекса «Верба», может засекать летательные аппараты противника на дистанциях до 80 км, а система управления огнем через систему ГЛОНАСС определяет точное расположение расчетов и дает предупреждение тем из них, кто наиболее эффективно способен поразить цель. Бойцы получают звуковой сигнал, а также информацию об основных характеристиках приближающихся объектов.

Общий вес пусковой установки с ракетой и источниками питания составляет 17,25 кг. «Верба» комплектуется ночным прицелом «Маугли-2», что позволяет использовать ее в любое время суток.

Еще одним достоинством нового комплекса является простота его технического обслуживания. В отличие от ПЗРК предыдущих поколений ГСН ракеты не нуждается в регулярном охлаждении жидким азотом. Это позволяет значительно удешевить его эксплуатацию.

ПЗРК «Верба» (индекс ГРАУ – 9К333, ракета – 9М336) – российский переносной зенитный ракетный комплекс. По своим тактико-техническим характеристикам комплекс 9К333 «Верба» превосходит находящиеся на вооружении российских Вооруженных сил переносные ЗРК 9К310 «Игла-1», 9К38 «Игла», 9К338 «Игла-С», а также их зарубежные аналоги – американский Stinger-Block-I и китайский QW-2.

ПЗРК «Игла» в компьютерных играх и фильмах

  • Ка-52 Team Alligator
  • Arma 2 (в игре носит название «Игла»).
  • Battlefield 2 (так же как и в ArmA 2, назван «Игла»).
  • Battlefield 3 (носит название SA-18 «Игла»).
  • Battlefield 4 (носит название SA-18 «Игла»).
  • Xenus: Точка кипения (носит название ПЗРК «Игла»).
  • Warface (носит название SA-16).
  • Lock On 2 (носит название Игла-С).
  • Также ПЗРК «Игла» упоминается в одной из серий российского сериала «Дальнобойщики», в которой главные герои перевозят ящики с данным оружием под видом профиля для пластиковых окон.
  • ПЗРК «Игла» упоминается в одной из серий российского сериала “Спецназ”, из ПЗРК террористы сбивают русский истребитель. В фильме носит название – “Стрела-2М”

На вооружении


Операторы ПЗРК «Игла-1» и «Игла»


ПЗРК 9K38 «Игла» в вооружённых силах Бразилии.


9К338 Игла-С


9К338 Игла-С

  •  Азербайджан — 300 ПЗРК «Игла-1» и «Игла-С», по состоянию на 2010 год[источник не указан 116 дней]
  •  Армения
  •  Алжир — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Ангола — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Белоруссия — ПЗРК «Игла-1»[источник не указан 3427 дней]
  •  Бразилия — 53 ПЗРК, по состоянию на 2010 год
  •  Босния и Герцеговина — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Ботсвана — 10 ПЗРК «Игла-1», по состоянию на 2010 год
  •  Венесуэла — 200 ПЗРК «Игла-С», на вооружении ВВС, по состоянию на 2010 год 1800 ракет
  •  Вьетнам — ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  •  Египет — 656 ПУ ПЗРК «Игла-С» поставлено в период 2008—2011 годов, общее количество закупаемых по контракту 2005 года ПЗРК не известно
  •  Грузия — некоторое количество, по состоянию на 2017 год
  •  Индия — значительное количество ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  •  Иордания — ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  •  Иран — ПЗРК «Игла-1», по состоянию на 2010 год
  •  КНДР — значительное количество ПЗРК «Игла-1», по состоянию на 2010 год
  •  Республика Корея — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Куба — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Ливан — В 2012 году Хезболла получил от Ирана партию ПЗРК «Игла-С»
  •  Северная Македония — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Малайзия — по состоянию на 2010 год
  •  Мексика — более 5 ПЗРК, по состоянию на 2010 год
  •  Мьянма — по состоянию на 2010 год
  •  Никарагуа — ПЗРК «Игла-1», по состоянию на 2010 год
  •  ОАЭ — ПЗРК «Игла», на вооружении войск ПВО, по состоянию на 2010 год
  •  Пакистан — ПЗРК «Игла-1», на вооружении ВВС, по состоянию на 2010 год
  •  Перу — 128 ПЗРК «Игла-1», по состоянию на 2010 год
  •  Приднестровье — ПЗРК «Игла»[источник не указан 3175 дней]
  •  Россия — ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  •  Сектор Газа — В 2012 году Хамас получил от Ирана партию ПЗРК «Игла-С»
  •  Сербия — 54 ПЗРК SA-16 Šilo, по состоянию на 2010 год
  •  Сингапур — ПЗРК «Игла», по состоянию на 2010 год
  •  Сирия — значительное количество «Игл», по состоянию на 2010 год
  •  Словакия — ПЗРК «Игла-1», по состоянию на 2010 год
  •  Словения — 96 ПЗРК , по состоянию на 2010 год
  •  Уганда — ПЗРК «Игла-1», по состоянию на 2010 год

Разборчивая невеста

Высокой чувствительностью и “избирательностью” к типам целей ракета “Вербы” обязана фирменной трехспектральной головке самонаведения, “зрение” которой работает в ультрафиолетовом, ближнем и среднем инфракрасных диапазонах. Ракета еще на подлете способна отличить самолет или вертолет от выпущенной им тепловой “ловушки” и сделать правильный выбор.

Как и многие другие аналогичные ЗРК, “Верба” может не только работать “с плеча”, но и устанавливается на корабли и ударные вертолеты в качестве вспомогательного противовоздушного средства

Важное новшество — комплекс гораздо проще в обслуживании, чем “Игла”. Ее уже не надо “морозить” — новая конструкция головки самонаведения не требует охлаждать ее азотом

Изготовка к стрельбе занимает считаные секунды с момента обнаружения цели.

“Вербу” начали поставлять в войска относительно недавно, комплектами и партиями. Так, буквально на днях очередной бригадный комплект новейшего ПЗРК поступил в мотострелковое соединение Центрального военного округа (ЦВО), дислоцированное в Алтайском крае. Как считают военные, новые комплексы обеспечат надежное прикрытие войсковых подразделений не только от атак авиации, но и от массовых налетов крылатых ракет. Кроме того, сейчас на вооружении зенитных отделений, зенитных ракетных взводов и батарей в составе зенитных дивизионов, а также других подразделений Вооруженных сил России стоят тысячи комплексов семейства “Игла”, среди которых есть как ранние модификации, так и продвинутые с индексом “С”.

ПЗРК «Верба» – это новейший российский переносной зенитно-ракетный комплекс, принятый на вооружение в 2014 году. Данное оружие только начало поступать в строевые части, первыми этот ПЗРК получили зенитчики 98-й гвардейской дивизии ВДВ (г. Иваново).

Потенциальным зарубежным заказчикам зенитный комплекс был представлен на выставке Defexpo India в 2018 году. «Рособоронэкспорт» рассчитывает, что к комплексу «Верба» проявят интерес не только индийские военные, но и оборонные ведомства Алжира, Египта и ряда других стран.

В новом зенитном комплексе использованы несколько новых и оригинальных технических решений, что позволяет ему с большей эффективностью поражать летательные аппараты противника и осуществлять противовоздушную оборону. При разработке «Вербы» был учтен богатый опыт разработки и применения отечественного оружия подобного класса. Очень часто ПЗРК «Верба» называют оружием нового поколения, которое превосходит не только советские и российские разработки («Игла-1», «Игла », «Игла-С»), но и лучшие зарубежные аналоги: американский Stinger-Block-I и китайский QW-2.

Сравнение с конкурентами

Одним из самых распространенных переносных зенитных комплексов является «Стингер». Невзирая на то, что он постоянно модифицируется, ПЗРК «Верба» имеет более широкие возможности. Иностранный комплект преобразовывается преимущественно в части улучшения чувствительности головок самонаведения. Последняя модификация POST работает в двух спектрах, агрегируя с микропроцессорами, позволяющими обеспечить высокую вероятность выбора цели при наличии помех.

Высота поражения «Стингера» составляет 3,5 километра, что на тысячу метров ниже отечественного комплекса. У «американца» боевое расстояние до цели на встречных курсах по максимуму составляет четыре километра, при стрельбе вдогонку – 5,2 км. Шанс удачного поражения выбранного объекта у иностранного оружия – 0,4-0,6 при скорости летящей цели не более четырехсот метров в секунду. Корректировка и управление огнем производятся командиром подразделения с командного пункта.

ПЗРК “Игла”. Характеристики ракеты

ЗУР 9М39 предназначена для уничтожения в ближней охраняемой зоне винтомоторных, турбовинтовых и реактивных летательных аппаратов на встречном или догонном курсе при визуальной фиксации цели в условиях естественных и созданных помех. Компоновка ракеты не отличалась от аналогичных отечественных боеприпасов и состояла из четырех отсеков:

  • Первый (ОГС), содержит три функциональные системы – автопилот (управление рулями), координатор цели и следящую аппаратуру.
  • Второй (рулевой) включает в себя рулевое устройство, пороховой управляющий двигатель и аккумулятор давления, дестабилизаторы, блок питания, сенсор угловой скорости.
  • Третий (боевой) состоит непосредственно из боевой части и контактного взрывателя, взрывного генератора и коммуникационных соединений с источником питания.
  • В четвертом (двигательном) последовательно друг за другом располагаются маршевый и стартовый двигатели. На сопловом блоке с наружной стороны укреплены крылья стабилизатора.
ТТХ ЗУР 9М39
1Калибр72,2 мм
2Длина1639 мм
3Масса10,6 кг
4Масса боевой части1,27 кг
5Угол зрения ОГС
6Угол пеленга±38˚
7Скорость покидания пусковой установки30 м/с
8Маршевая полетная скорость360 – 580 м/с
9Скорость вращения12-20 об/с
10Время подготовки5 сек.
11Рабочая температура

от -40 до +55 С˚

Максимальная дальность ПЗРК “Игла” вдогон улетающей цели достигает 5,2 км при высоте – до 2,5 км.

На носовом обтекателе для уменьшения аэродинамического сопротивления ракеты выполнена металлическая насадка в форме характерной иглы. Сам обтекатель – это специальное стекло в форме мениска (для пропускания излучения от цели с минимальными искажениями и потерями).

Конструкция

В составе Вербы находится ракета 9М336 и пусковой механизм 9П521. Кроме этого в него входят средства опознавания «свой-чужой» 1Л129В, передвижной контрольный пункт 9В861, радиолокационный обнаружитель 1Л122, модуль планирования 9С931, модуль управления огнём 9С933 для бригадного или монтажный комплект 9С933-1 для дивизии, средства автоматизации 9С935.

Благодаря максимальной автоматизации возможно обнаружение групповых воздушный целей и автоматическое распределение их между зенитными комплексами с передачей всех необходимых параметров полёта, а развёртывание и готовность к стрельбе осуществляется за 8 секунд.

Комплектация

Комплектуется рассматриваемый комплекс следующими элементами:

  • пусковым механизмом типа 9П521;
  • обзорным радиолокационным оснащением 1Л122 с дальностью выявления мишеней 40-80 километров;
  • управляемой ракетой 9М336;
  • системой распознавания «свой-чужой»;
  • мобильным контрольным пунктом 9В861;
  • разведочным и контрольным модулем;
  • монтажной дивизионной установкой 9С933−1;
  • автоматическим комплектом стрелка 9С935;
  • компонентами для тренировки и обучения расчетного состава.

Верба – оружие (ПЗРК), которое использует ракету 9М336 с обновленным двигателем на твердом топливе, имеющем улучшенные характеристики по сравнению с аналогами. Боеприпас оснащен увеличенной боевой частью, адаптивным взрывателем. Входящий в комплект прибор ночного видения «Маугли» дает возможность вести огонь в условиях ограниченной видимости и ночью.

Служба и боевое применение

Служба

ПЗРК «Верба» стоят на вооружении следующих формирований:

Россия

  1. в/ч 61756. 7-я гвардейская десантно-штурмовая дивизия (7 дшд)
  2. в/ч 07264. 76-я гвардейская десантно-штурмовая дивизия (76 дшд);
  3. в/ч 65451. 98-я гвардейская воздушно-десантная дивизия (98 вдд);
  4. в/ч 55599. 106-я гвардейская воздушно-десантная дивизия (106 вдд);
  5. в/ч 12128. 21-я отдельная гвардейская мотострелковая бригада (тяжёлая) (21 омсбр(т));
  6. в/ч 41659. 35-я отдельная гвардейская мотострелковая бригада (35 омсбр)
  7. в/ч 51460. 57-я отдельная гвардейская мотострелковая бригада (57 омсбр): бригадный комплект 27 единиц.

Один в поле воин!

Более четырех десятков стран мира взяли на вооружение зенитные комплексы “Игла”. Первые случаи боевого применения относятся к 1991 году во время вооруженного конфликта в районе Персидского залива. По некоторым данным, иракскими военнослужащими было уничтожено или выведено из строя 12 боевых единиц авиации Международной коалиции. Именно применение российских ПЗРК заставило британские ВВС отказаться от тактики атак с небольших высот истребителями-бомбардировщиками “Торнадо”.

В гражданских войнах в Сальвадоре, Никарагуа, Сирии, в многочисленных локальных очагах напряженности переносные зенитные комплексы неоднократно демонстрировали свою боевую эффективность. Экспертами отмечается, что стрельба ПЗРК “Игла” и уничтожение вражеских самолетов – не главная цель использования этого вида вооружения. Основная задача мобильных комплексов – срыв боевых планов неприятельской авиации. Ярким примером может служить ситуация в Ливии в 2011 году, когда действия военных самолетов НАТО было сковано наличием в войсках, подчиненных Муаммару Каддафи, российских ПЗРК “Игла”.

Высокая мобильность, простота использования, надежность, оптимальное сочетание массогабаритных показателей позволили нашим комплексам занять важную нишу в оборонных стратегиях многих стран. Эффективным зенитным средством против налетов вражеской авиации ПЗРК стали потому, что их практически невозможно обнаружить никакими приборами разведки, а применение всегда внезапно и скоротечно. Массовое использование мобильных комплексов лишает авиацию господства на высотах удобных для атак по наземным целям.

Сирийский кризис , рост международного терроризма заставил заговорить о многогранной проблеме обеспечения международного контроля за оборотом ПЗРК. Серия документов, принятых правительствами многих стран предполагает введение строгого учета экспорта переносных ЗРК, обмен информацией о производстве и принятие мер для обеспечения надежного хранения вооружения.

Особенности

Комплекс имеет 9 площадок фотоприемника, посылающих к цели волны длиной 0,3 микрона. Благодаря оптической головке самонаведения, сканирующую в трёх спектрах, комплекс способен поражать малоразмерные цели со слабым тепловым излучением, к примеру, беспилотные летательные аппараты и крылатые ракеты.

Благодаря одновременному анализу диапазонов, комплекс имеет повышенную дальность захвата цели, успешнее различает основную и ложные цели, лучше защищён от пиротехнических помех.

Также при создании акцент сделали на улучшение качества и надёжности при нетребовательности к обслуживанию. Например, головка самонаведения перестала нуждаться в периодическом охлаждении азотом.

Конструкционные особенности

Новый ПЗРК «Верба» оснащен девятью площадками фотоприемника, которые посылают к цели волны размером 0,3 микрона. Поскольку оптика самонаведения сканирует объект в трех диапазонах, это дает возможность поражать цели небольшого размера с малым излучением тепла. Благодаря синхронному проведению анализа спектров, оружие имеет увеличенную дальность захвата объекта, быстрее различает нужную и ложную цель, надежно защищено от помех пиротехнического характера.

При создании комплекса конструкторы также учли улучшение качества и надежности с упрощением обслуживания. Самонаводящаяся головка теперь не требует регулярного охлаждения азотом, что существенно экономит время, материал и человеческие ресурсы. Комплекс «Верба» – ПЗРК, который почти в два раза меньше весит, чем аналогичные иностранные и отечественные модификации. Тем не менее оружие обладает более сокрушительной силой, лучшим спектральным наведением, что делает его одним из самых совершенных в своем классе.

История создания

Появление мощных и дальнобойных зенитно-ракетных комплексов заставило пилотов боевой авиации спуститься с заоблачных высот и искать защиты в непосредственной близости к земле. Однако уже в начале 60-х годов сухопутные войска стали получать на вооружение переносные ЗРК, которые очень скоро стали одним из главных врагов летчиков. Мобильные, простые, практически незаметные с воздуха переносные зенитно-ракетные комплексы оказались весьма эффективным оружием. Боец, вооруженный ПЗРК, вполне мог одной ракетой уничтожить крупный и дорогостоящий истребитель или штурмовик. Впервые ПЗРК были массово применены в арабо-израильской войне 1969 года. Это были советские комплексы «Стрела-2». Эффективность их использования поразила специалистов.

Примерно в это же время на вооружение были приняты американские переносные комплексы «Ред Ай». А в начале 80-х на американская армия получила знаменитый ПЗРК FIM-92 Stinger, который попортил немало крови нашим пилотам в Афганистане. На момент своего создания это был прекрасный ПЗРК, во многом превосходящий иностранные аналоги, включая и советские комплексы. Но если говорить о сегодняшнем дне, то следует признать, что «Стингер» уже морально устарел. По своим основным характеристикам он уступает не только новейшей «Вербе», но и многим поздним модификациям «Иглы».

Следует отметить, что в СССР этому виду оружия всегда уделяли особое внимание, отечественным конструкторам на поприще разработки ПЗРК удалось добиться значительных успехов. «Стрелу-2» заменила более совершенная «Стрела-3», а в начале 80-х годов на вооружение советской армии был принят комплекс «Игла», который до сих пор используется российской армией

Считается, что советскими, а затем и российскими ПЗРК за всю их историю было сбито около 700 различных летательных аппаратов. Основным центром разработки отечественных ПЗРК является коломенское «КБ Машиностроения», которое по праву считается мировым лидером в создании этого оружия.

ПЗРК «Верба», по сути, стала дальнейшим развитием комплекса «Игла-С», который был принят на вооружение в начале нулевых годов. Первая информация о «Вербе» появилась примерно в 2008 году, но по понятным причинам она была весьма туманна и обрывчата. Правда, при этом утверждалось, что новый ПЗРК будет готов уже к 2009 году. Однако этого не произошло, сроки сдачи комплекса постоянно переносились. Только в 2011 году начались войсковые испытания, которые продолжались несколько лет. На вооружение ПЗРК «Верба» был принят в 2014 году. Первыми его стали получать подразделения Воздушно-десантных войск.

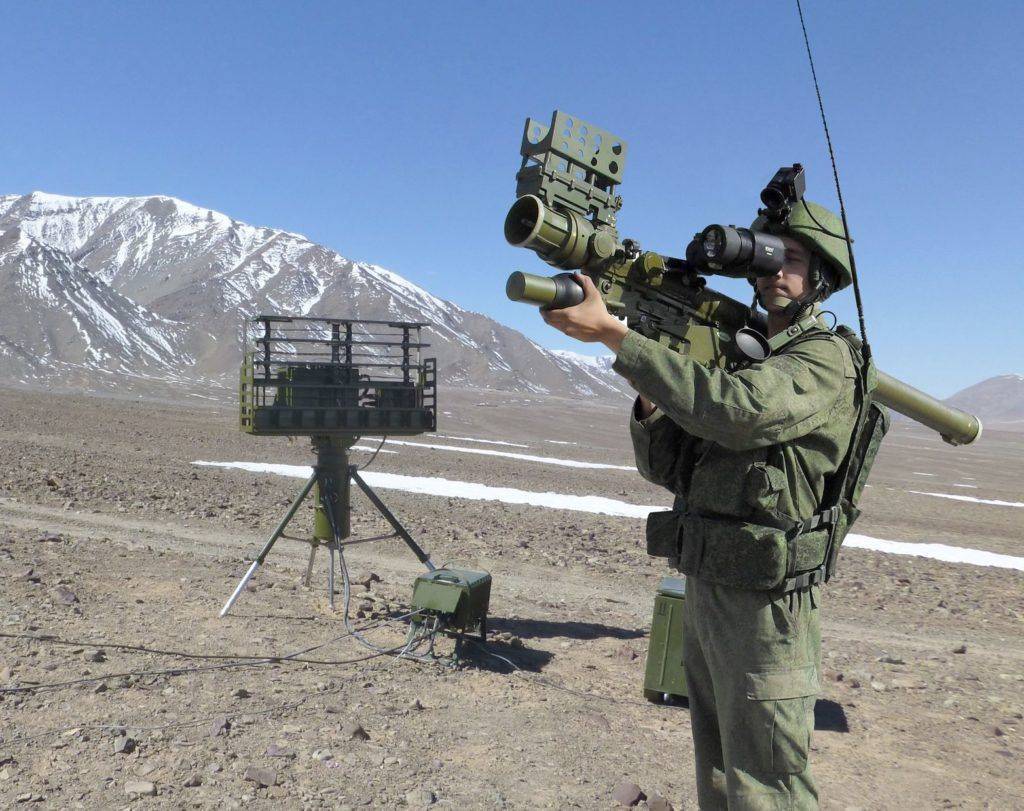

Стрелять из «Вербы» можно не только с плеча, но и устанавливать этот комплекс на боевые корабли, вертолеты или различные наземные платформы. Российские военные считают, что новый комплекс позволит им не только более эффективно противостоять уже привычным угрозам – самолетам и вертолетам противника – но и успешно бороться с крылатыми ракетами и беспилотными аппаратами неприятеля. В прошлом году в ряде отечественных СМИ появилась информация об уничтожении с помощью ПЗРК «Верба» беспилотного летательного аппарата неподалеку от сирийской столицы. С его помощью повстанцы корректировали артиллерийский огонь. Правда, данные об этом инциденте официально подтверждены не были.

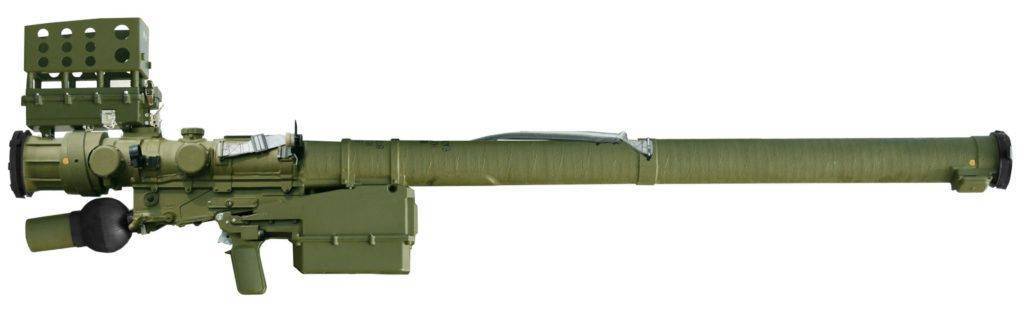

Фото ПЗРК Верба

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Источники

  1. . rbase.new-factoria.ru. Дата обращения 29 ноября 2016.
  2.  (недоступная ссылка). Дата обращения 22 февраля 2010.
  3. . ru.uos.ua. Дата обращения 18 апреля 2016.
  4. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
  5. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
  6. The Military Balance 2010. — P. 245.
  7. The Military Balance 2010. — P. 294.
  8. The Military Balance 2010. — P. 70.
  9. The Military Balance 2010. — P. 187.
  10. The Military Balance 2010. — P. 296.
  11. The Military Balance 2010. — P. 99.
  12. The Military Balance 2010. — P. 433.
  13. The Military Balance 2017. — P. 205.
  14. The Military Balance 2010. — P. 360-363.
  15. The Military Balance 2010. — P. 258.
  16. The Military Balance 2010. — P. 251.
  17. The Military Balance 2010. — P. 412-413.
  18. The Military Balance 2010. — P. 414.
  19. The Military Balance 2010. — P. 78.
  20. The Military Balance 2010. — P. 18.
  21. The Military Balance 2010. — P. 417.
  22. The Military Balance 2010. — P. 88.
  23. The Military Balance 2010. — P. 420.
  24. The Military Balance 2010. — P. 90.
  25. The Military Balance 2010. — P. 276.
  26. The Military Balance 2010. — P. 369.
  27. The Military Balance 2010. — P. 93.
  28. The Military Balance 2010. — P. 223.
  29. The Military Balance 2010. — P. 190.
  30. The Military Balance 2010. — P. 425-426.
  31. The Military Balance 2010. — P. 272.
  32. The Military Balance 2010. — P. 159.
  33. The Military Balance 2010. — P. 160.
  34. The Military Balance 2010. — P. 331.
  35.  (недоступная ссылка). Дата обращения 27 октября 2014.

Описание

ПЗРК «Верба» предназначен для поражения низколетящих воздушных целей (самолеты, вертолеты, БПЛА , крылатые ракеты) на догонных и встречных курсах. Дальность стрельбы ПЗРК составляет 6 км, а высота поражения цели – 4 км. В состав комплекса входит ракета с инфракрасной головкой самонаведения (ГСН), наведение которой производится сразу в трех диапазонах, что существенно повышает ее характеристики и эффективность применения. Подобный принцип реализуется на большинстве современных ПЗРК (например, ГСН ПЗРК «Игла» имеет два канала), однако только в «Вербе» используется три отдельных фотоприемника, каждый из которых работает в собственном диапазоне. В этом отношении действительно можно сказать, что «Верба» – это действительно ПЗРК нового поколения.

Кроме того, ГСН ракеты имеет защиту от лазерных помеховых систем, которые устанавливаются на современные боевые самолеты и вертолеты.

Еще одной особенностью комплекса является наличие автоматизированной системы управления (АСУ), которая обнаруживает воздушные объекты, проводит определение параметров их полета, а также распределяет цели между зенитчиками в одном подразделении.

Обычной проблемой при использовании ПЗРК является несвоевременное обнаружение летящих объектов. Ранее расчеты ПЗРК пытались визуально обнаружить цель, однако не всегда это является простой задачей.

Чтобы еще более затруднить работу зенитчиков летчики часто проводят полет на малых или сверхмалых высотах. В этом случае вражеский летательный аппарат появляется в поле зрения внезапно, движется на большой скорости, поэтому бойцу тяжело вовремя среагировать и подготовится к стрельбе.

В АСУ ПЗРК «Верба» входит небольшая и помехозащищенная радиолокационная станция, которая может обнаружить воздушную цель на дистанциях до 80 км. После этого зенитчикам подается звуковой сигнал о наличии противника, АСУ с помощью системы ГЛОНАСС определяет месторасположение стрелка и дает ему азимут для стрельбы.

Зенитный комплекс «Верба» является частью тактического комплекса противовоздушной обороны «Барнаул-Т», он интегрирован в общую систему ПВО и может получать информация о воздушных целях от систем их обнаружения более высокого уровня.

В состав ПЗРК «Верба» входят следующие компоненты:

  • пусковой механизм 9П521;
  • обзорная радиолокационная станция 1Л122 с дальностью обнаружения целей 40-80 км;
  • управляемая ракета 9М336;
  • система определения «свой-чужой»;
  • подвижный контрольный пункт 9В861;
  • модуль разведки и управления, планирования и управления огнем;
  • монтажный комплект 9С933−1 (для дивизиона);
  • комплект автоматизации стрелка-зенитчика 9С935;
  • средства для обучения и тренировки личного состава.

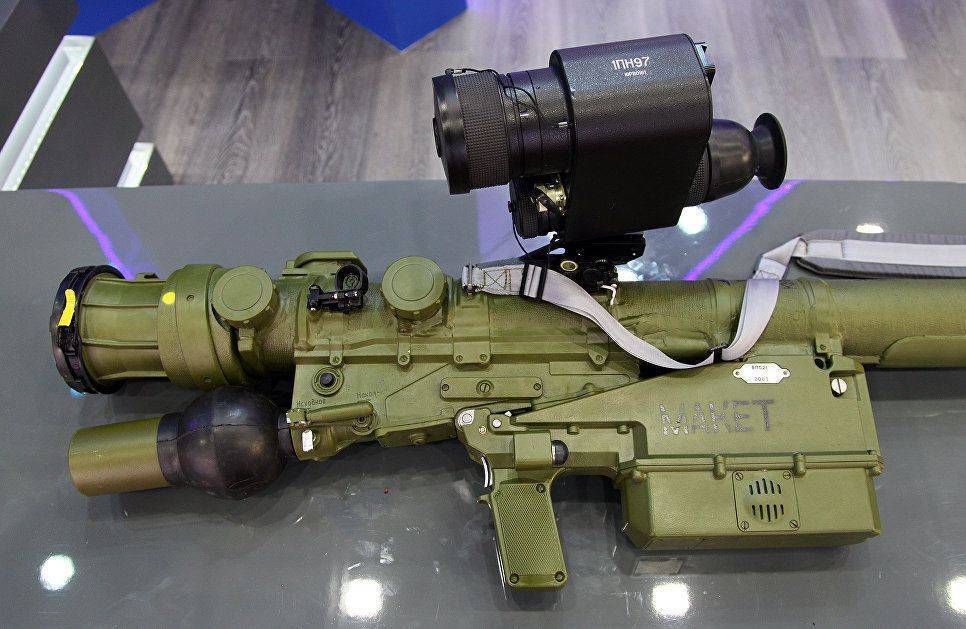

Ракета 9М336 имеет новый твердотопливный двигатель с более высокими характеристиками по сравнению с ПЗРК, находящимися на вооружении российской армии в настоящий момент. Ракета имеет увеличенную боевую часть, а также она оснащена адаптивным контактно-бесконтактным взрывателем. Также в состав комплекса входит прицел ночного видения «Маугли-2М», который позволяет вести огонь ночью и в условиях ограниченной видимости.

Командир зенитного полка 98-й воздушно-десантной дивизии, в которую уже поступили на вооружение ПЗРК «Верба» заявил, что новые комплексы позволяют значительно сократить время развертывание расчетов. Ранее от обнаружения цели до открытия огня могло пройти до пяти минут, теперь же этот период уменьшился почти в десять раз.

ПЗРК «Верба» (индекс ГРАУ – 9К333, ракета – 9М336) – российский переносной зенитный ракетный комплекс. По своим тактико-техническим характеристикам комплекс 9К333 «Верба» превосходит находящиеся на вооружении российских Вооруженных сил переносные ЗРК 9К310 «Игла-1», 9К38 «Игла», 9К338 «Игла-С», а также их зарубежные аналоги – американский Stinger-Block-I и китайский QW-2.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
