ПЗРК «Игла» – советский конкурент «Стингера»

На страже неба

Специалистами отмечаются высокие эксплуатационные и надежные транспортные характеристики ПЗРК “Игла” 9К38. Техническая документация не указывает никаких ограничений по боевому применению в условиях локальных пожаров и при одновременной стрельбе со стационарными зенитными установками. Применение штатных средств при проведении десантирования (на машинах или парашютных платформах) исключает негативное воздействие на боевые и эксплуатационные качества комплекса.

Зенитная ракета не представляет опасности для персонала даже при пулевых прострелах корпуса, а также при падении с небольших высот (до 5 м). Отсутствуют какие-либо ограничения по дальности при транспортировке ЗУР на железнодорожном, воздушном и водном транспорте. Для колесных и гусеничных машин такие ограничения составляют 5 тыс. и 3 тыс. километров соответственно. Для региона хранения и эксплуатации комплекса не существует никаких климатических ограничений. Он способен эффективно функционировать в любых погодных условиях, и даже после получасового пребывания в воде на глубине не более 0,5 м. Надежная упаковка обеспечивает работоспособность ПЗРК при падении с высоты не более 2 м, выдерживает сильную вибрацию и механические удары. Срок хранения в оборудованных помещениях – до 10 лет, в необорудованных – 7 лет, в полевых условиях – 4 года. Срок хранения вне упаковки при постоянной готовности – 2 года, при этом перевод к боевому использованию занимает не более 13 секунд.

От “Стрелы” до “Вербы”

Затем была усовершенствованная и более помехозащищенная “Стрела-3”, потом 9К38 “Игла”, которую тоже несколько раз модернизировали, и вот теперь ей на смену пришла “Верба”. Точный, чувствительный и устойчивый к помехам комплекс четко разделяет самолеты  на “свои” и “чужие” и бьет без промаха, не реагируя на тепловые ловушки и другие помехи. С помощью “Вербы” пехотинец может в одиночку “снять” с неба самые разные летательные аппараты, начиная с ударных вертолетов и самолетов и заканчивая крылатыми ракетами. Диапазон дистанций и высот уже не тот, что был у первых “Стрел”, а соизмерим с показателями более серьезных систем войсковой ПВО.

тактические бомбардировщикиРЛС

Автоматизированная система управления учитывает скорость и направление полета самолетов или крылатых ракет и распределяет их между зенитчиками, местоположение каждого из которых на местности определяется по ГЛОНАСС. Бойцы обладают точными векторами для стрельбы. Интересно, что “Верба” через тактический комплекс “Барнаул-Т” интегрируется в общую систему ПВО и может получать информацию о воздушных целях, которые “ведут” большие радары.

Источники

  1. . rbase.new-factoria.ru. Дата обращения 29 ноября 2016.
  2.  (недоступная ссылка). Дата обращения 22 февраля 2010.
  3. . ru.uos.ua. Дата обращения 18 апреля 2016.
  4. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
  5. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
  6. The Military Balance 2010. — P. 245.
  7. The Military Balance 2010. — P. 294.
  8. The Military Balance 2010. — P. 70.
  9. The Military Balance 2010. — P. 187.
  10. The Military Balance 2010. — P. 296.
  11. The Military Balance 2010. — P. 99.
  12. The Military Balance 2010. — P. 433.
  13. The Military Balance 2017. — P. 205.
  14. The Military Balance 2010. — P. 360-363.
  15. The Military Balance 2010. — P. 258.
  16. The Military Balance 2010. — P. 251.
  17. The Military Balance 2010. — P. 412-413.
  18. The Military Balance 2010. — P. 414.
  19. The Military Balance 2010. — P. 78.
  20. The Military Balance 2010. — P. 18.
  21. The Military Balance 2010. — P. 417.
  22. The Military Balance 2010. — P. 88.
  23. The Military Balance 2010. — P. 420.
  24. The Military Balance 2010. — P. 90.
  25. The Military Balance 2010. — P. 276.
  26. The Military Balance 2010. — P. 369.
  27. The Military Balance 2010. — P. 93.
  28. The Military Balance 2010. — P. 223.
  29. The Military Balance 2010. — P. 190.
  30. The Military Balance 2010. — P. 425-426.
  31. The Military Balance 2010. — P. 272.
  32. The Military Balance 2010. — P. 159.
  33. The Military Balance 2010. — P. 160.
  34. The Military Balance 2010. — P. 331.
  35.  (недоступная ссылка). Дата обращения 27 октября 2014.

Курс на перевооружение: ракетчики и артиллеристы отмечают свой праздник

Минобороны РФ специально ко Дню ракетных войск и артиллерии, который отмечается в стране 19 ноября, опубликовало уникальные документы из фондов Центрального архива военного ведомства. Среди них – данные о переломном контрнаступлении советских войск в ходе Сталинградской битвы, сведения о боевых действиях летом 1941 года первой специальной батареи гвардейских реактивных минометов “Катюша” и инструкция по впервые примененной в ходе войны тактике “огневого вала”. О том, какие еще документы рассекретило Минобороны РФ, что стоит на вооружении российских ракетных войск и артиллерии, а также на что их перевооружат – в обзоре РИА Новости.

Источники

  1. . rbase.new-factoria.ru. Дата обращения 29 ноября 2016.
  2. . ru.uos.ua. Дата обращения 18 апреля 2016.
  3. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
  4. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
  5. Ошибка в сносках?: Неверный тег ; для сносок не указан текст
  6. The Military Balance 2010. — P. 245.
  7. The Military Balance 2010. — P. 294.
  8. The Military Balance 2010. — P. 70.
  9. The Military Balance 2010. — P. 187.
  10. The Military Balance 2010. — P. 296.
  11. The Military Balance 2010. — P. 99.
  12. The Military Balance 2010. — P. 433.
  13. The Military Balance 2017. — P. 205.
  14. The Military Balance 2010. — P. 360-363.
  15. The Military Balance 2010. — P. 258.
  16. The Military Balance 2010. — P. 251.
  17. The Military Balance 2010. — P. 412-413.
  18. The Military Balance 2010. — P. 414.
  19. The Military Balance 2010. — P. 78.
  20. The Military Balance 2010. — P. 18.
  21. The Military Balance 2010. — P. 417.
  22. The Military Balance 2010. — P. 88.
  23. The Military Balance 2010. — P. 420.
  24. The Military Balance 2010. — P. 90.
  25. The Military Balance 2010. — P. 276.
  26. The Military Balance 2010. — P. 369.
  27. The Military Balance 2010. — P. 93.
  28. The Military Balance 2010. — P. 223.
  29. The Military Balance 2010. — P. 190.
  30. The Military Balance 2010. — P. 425-426.
  31. The Military Balance 2010. — P. 272.
  32. The Military Balance 2010. — P. 159.
  33. The Military Balance 2010. — P. 160.
  34. The Military Balance 2010. — P. 331.
  35.  (недоступная ссылка). Дата обращения 27 октября 2014.

На смену “Стреле”

Из объединенной таблицы технических характеристик систем ПЗРК “Игла”, “Стрела” различных модификаций , становится очевидным, что ожидаемый комплекс оправдал надежды. Стоит отметить, что с 1978 года параллельно основной работе, велась разработка упрощенного варианта системы. В ПЗРК “Игла-1” для самонаведения ракеты использовалась доработанная тепловая ГСН от “Стрелы-3”. Комплекс прошел испытания в первом полугодии 1980 года. Правительственную комиссию, под руководством Ю.И. Третьякова, удовлетворили продемонстрированные ттх ПЗРК “Игла-1”, и спустя год, комплекс поступил на вооружение.

Характеристики советско-российских ПЗРК
Комплекс
Стрела-2Стрела-2МСтрела-3Игла-1Игла

Масса (кг)

Боевая14,5151717,917,9
Походная15,816,518,32020
Дистанция поражения (м)

Дальность вдогон/

навстречу

34004200410052005200
30003300

Высота вдогон/

навстречу

15002300300025002500
25002500
Максимальная скорость воздушных целей (м/с)
Вдогон220260310320320
Навстречу150260360360
Средняя скорость ракеты (м/с)430430400600600
Масса ЗУР(кг)9,159,1510,310,810,8
Масса БЧ (кг)1,17
Вероятность поражения самолета с первой ракеты (вдогон)0,19-0,250,22-0,250,31-0,330,44-0,590,45-0,63
Принятие на вооружение (год)19661970197419811983

Устройство ПЗРК “Игла -1” отличает ряд новаторских технический решений. Впервые использовался переключатель режимов стрельбы (вдогон/ навстречу) и система для послестартового ориентирования ракеты. В боевую часть ЗУР закладывалось вещество, обладающее мощным фугасным действием. Взрыватель комплектовался контактным и индукционным датчиками, впервые осуществлялась возможность подрыва неизрасходованного ракетного топлива маршевого двигателя.

Общее описание

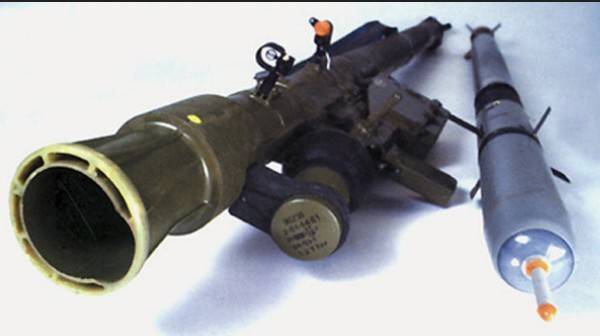

В состав ПЗРК 9К38 “Игла” входят следующие боевые элементы:

  • Зенитная управляемая ракета (ЗУР) 9М39, выполненная на основе реактивного летательного аппарата с двухступенчатым твердотопливным двигателем. Бортовые системы обеспечивают управляемый полет и сближение с целью методом пассивного оптического наведения.
  • Пусковая труба 9П39. Служит для прицельного пуска ракеты и обеспечения безопасности оператора и окружающих. Одновременно исполняет роль контейнера для переноски и хранения ракеты.
  • Пусковой механизм (9П516-1). Звуковым сигналом информирует о принадлежности цели и ее захвате. Одноразовый блок питания хладагентом и электроэнергией, облегчает подготовку комплекса к пуску.

Средства коммуникации (целеуказания и связи) в системе ПЗРК “Игла” представлены радиостанцией Р-157 (или аналогом) и планшетом 1Л15-1. Планшет одновременно отображает местонахождение и направление движения от 1 до 4 объектов в радиусе 12 500 м. Данные в виде кодограммы передаются с командного пункта (батарейного, дивизионного и т. д). Для проведения регламентных работ и технического обслуживания как в стационарных, так и полевых условиях комплекс снабжен подвижным контрольным пунктом 9В866 и проверочным оборудованием 9Ф719.

Для тренировочной отработки и совершенствования боевых навыков и психофизиологической подготовки зенитчиков-операторов ПЗРК “Игла” комплектуется учебно-тренировочными средствами :

  • Унифицированным полевым тренажером 9Ф635 и комплектом 9Ф663.
  • Разрезными и габаритными макетами боевых средств комплекса для отработки нормативов и правил обращения. Электрифицированные стенды наглядно демонстрируют устройство и принцип работы ПЗРК “Игла”. Фото и видеоматериалы облегчают обучение.

Боевое применение


Радиолокационный запросчик в виде «Ц»-образной надстройки, применяемый ВВС Словакии, оснащёнными ПЗРК «Игла»

  • В ходе гражданской войны в Сальвадоре партизаны ФНОФМ из ПЗРК «Игла» сбили как минимум один штурмовик A-37B и один самолёт огневой поддержки AC-47. Из за угрозы ПЗРК, ВВС Сальвадора приходилось летать на малой высоте, где авиация автоматически попадала в зону поражения лёгкого стрелкового оружия.
  • В ходе гражданской войны в Никарагуа бойцы Сандинистской Народной Армии из ПЗРК «Игла» сбили грузовой самолёт DC-6, который сбрасывал оружие боевикам Контрас.
  • В 1991 году во время операции «Буря в пустыне» сбито 4 самолёта «Харриер»[нет в источнике] Кроме этого был сбит один F-16C.
  • В ходе боснийской войны сербы из ПЗРК «Игла» сбили французский истребитель-разведчик Mirage-2000RN
  • 31 октября 1995 года индийские войска из ПЗРК «Игла» сбили пакистанский вертолёт SA.316 «Лама». В вертолёте погибли несколько высокопоставленных военных.
  • В ходе карабахской войны из ПЗРК «Игла» были сбиты два азербайджанских истребителя МиГ-21.
  • В Чечне сбито четыре (по другим данным шесть) российских вертолётов, включая Ми-8 с комиссией Генштаба (13 погибших, в том числе два генерала), ещё один Ми-8 с высокопоставленными лицами (в числе погибших были заместитель министра внутренних дел России М. Рудченко и заместитель командующего внутренних войск Н. Горидов) и предположительно Ми-26, перевозивший военнослужащих (116 погибших, по другим данным он был сбит из ПЗРК другого типа). Всего восемь ПЗРК «Игла» ваххабиты купили в Грузии. В 2003 году в ходе операции было изъято три ПЗРК «Игла» боевиков, были уничтожены и арестованы несколько организаторов нападений на вертолёты. В 2005 году у боевиков изъяли последнюю «Иглу».
  • Применялся армией Ирака против войск коалиции с 2003 года. Известно, что 7 ноября 2003 года из ПЗРК «Игла» был сбит американский вертолёт UH-60 «Чёрный Ястреб».
  • 25 января 2014 года сбит египетский военный вертолёт в районе Синайского полуострова. Ответственность за атаку взяла группировка «Джамаат Ансар Байт аль-Магдис».
  • В ходе гражданской войны в Сирии сбиты как минимум два летательных аппарата (бомбардировщик Су-24 и вертолёт Ми-17).
  • Вооружённый конфликт на востоке Украины. Применяется ополченцами ЛНР и ДНР против вооружённых сил Украины.
  • 12 ноября 2014 года азербайджанскими военными сбит в тренировочном полёте Aрмянский вертолёт Ми-24 в районе линии соприкосновения войск.
  • 2 апреля 2016 года Aрмянскими военными сбит в боевом полёте азербайджанский вертолёт Ми-24 в районе линии соприкосновения войск.
  • 13 мая 2016 года вооружёнными формирования курдской РПК сбит турецкий вертолёт AH-1W Супер кобра.

История создания

Недостаточные характеристики и возможности ПЗРК ( переносной зенитно-ракетный комплекс) семейства “Стрела” остро поставили вопрос о необходимости создания более совершенной модели. Разработка была поручена КБ Машиностроения (г. Коломна, главный конструктор Непобедимый С. П.) с возможностью привлечения для решения специализированных вопросов инженеров других предприятий (ЛОМО, ЦКБ аппаратостроения (электронный планшет), НИИ измерительных приборов (радиолокационный запросчик)). Проект, получивший название “Игла”, стартовал в феврале 1971 года. Конструкторам предстояло, с учетом пожеланий военных специалистов и накопленного опыта, создать новую систему без прямого копирования существующих узлов и компонентов

Особое внимание уделялось вопросам:

  • достоверной идентификации цели (государственной принадлежности) для исключения вероятности поражения своих авиасредств;
  • эффективной защиты датчиков самонаведения ракеты от захватов ложных целей (оптических и тепловых помех-ловушек);
  • увеличения дальности поражения объектов на встречных курсах;
  • наращивания боевой мощи поражающей части управляемой ракеты.

Тестовые испытания ПЗРК 9К38 “Игла” были запланированы на конец 1973 года, но технические трудности, с которыми пришлось столкнуться конструкторам, отсрочили это событие более чем на семь лет.

ПЗРК «Игла» в компьютерных играх и фильмах

  • Ка-52 Team Alligator
  • Arma 2 (в игре носит название «Игла»).
  • Battlefield 2 (так же как и в ArmA 2, назван «Игла»).
  • Battlefield 3 (носит название SA-18 «Игла»).
  • Battlefield 4 (носит название SA-18 «Игла»).
  • Xenus: Точка кипения (носит название ПЗРК «Игла»).
  • Warface (носит название SA-16).
  • Lock On 2 (носит название Игла-С).
  • Также ПЗРК «Игла» упоминается в одной из серий российского сериала «Дальнобойщики», в которой главные герои перевозят ящики с данным оружием под видом профиля для пластиковых окон.
  • ПЗРК «Игла» упоминается в одной из серий российского сериала “Спецназ”, из ПЗРК террористы сбивают русский истребитель. В фильме носит название – “Стрела-2М”

“Иглу” сменяет “Верба”

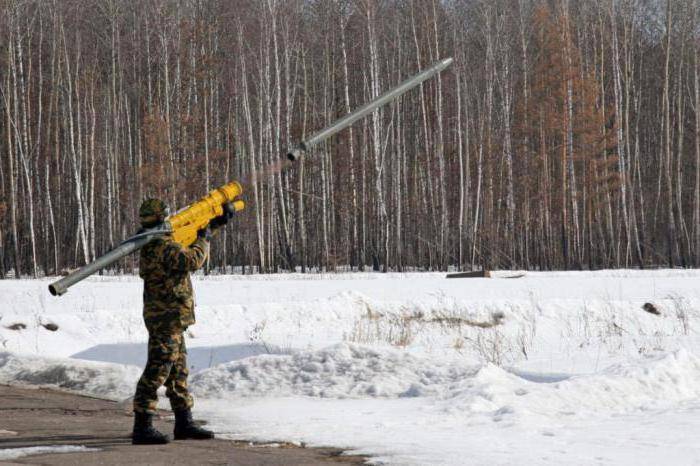

Очередная разработка Коломенского КБ – ПЗРК нового поколения 9К333 “Верба” принят на вооружение Армией России в 2014 году. Западными военными журналами комплекс назван “самой страшной в истории” зенитной системой. В отличие от своих предшественников ПЗРК “Верба” способен с высокой долей вероятности уничтожать цели с невысоким излучением: крылатые ракеты и БЛА (беспилотные летательные аппараты).

Твердотопливный двигатель обеспечивает дальность стрельбы до 6,4 км на высотах до 4,5 км, при скорости воздушной цели до 500 м/с. Разработчики нового комплекса отмечают, что существенной модернизации подвергся механизм наведения ЗУР, использующий трехканальный спектральный датчик (два канала ИК- диапазона и один – ультрафиолетового). В результате захват цели осуществляется гораздо надежнее и ГСН игнорирует сигналы ложных мишеней и тепловых ловушек. Новаторское конструкторское решение в системе самонаведения – отсутствует необходимость охлаждения компонентов жидким азотом, что увеличивает надежность приборов, упрощает уход и техническое обслуживание комплектующих. Развертывание и приведение в боевую готовность осуществляется за 8 секунд. Автоматика комплекса обнаруживает и распределяет цели между зенитчиками, одновременно транслируя информацию о характере и параметрах объектов. Предусмотрено использование ПЗРК не только в ручном режиме, но и в составе автоматической пусковой установки, состоящей из нескольких ракет как стационарного исполнения (крыша здания), так и на мобильном шасси (автомобиль, бронетранспортер). В недалекой перспективе – создание систем морского и воздушного базирования.

По заверениям конструкторов, это комплекс нового поколения, унаследовавший от советских и российских разработок только высокую преемственность с предшествующими ПЗРК.

На вооружении


Операторы ПЗРК «Игла-1» и «Игла»


9К338 Игла-С


9К338 Игла-С

  • Азербайджан Азербайджан — 300 ПЗРК «Игла-1» и «Игла-С», по состоянию на 2010 год
  • Армения Армения
  • Алжир Алжир — ПЗРК «Игла-1», по состоянию на 2010 год
  • Ангола Ангола — ПЗРК «Игла-1», по состоянию на 2010 год
  • Белоруссия Белоруссия — ПЗРК «Игла-1»[источник не указан 2846 дней]
  • Бразилия Бразилия — 53 ПЗРК, по состоянию на 2010 год
  • Босния и Герцеговина Босния и Герцеговина — ПЗРК «Игла-1», по состоянию на 2010 год
  • Ботсвана Ботсвана — 10 ПЗРК «Игла-1», по состоянию на 2010 год
  • Венесуэла Венесуэла — 200 ПЗРК «Игла-С», на вооружении ВВС, по состоянию на 2010 год 1800 ракет
  • Вьетнам Вьетнам — ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  • Египет Египет — 656 ПУ ПЗРК «Игла-С» поставлено в период 2008—2011 годов, общее количество закупаемых по контракту 2005 года ПЗРК не известно
  • Грузия Грузия — некоторое количество, по состоянию на 2017 год
  • Индия Индия — значительное количество ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  • Иордания Иордания — ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  • Иран Иран — ПЗРК «Игла-1», по состоянию на 2010 год
  • КНДР КНДР — значительное количество ПЗРК «Игла-1», по состоянию на 2010 год
  • Республика Корея Республика Корея — ПЗРК «Игла-1», по состоянию на 2010 год
  • Куба Куба — ПЗРК «Игла-1», по состоянию на 2010 год
  • Ливан Ливан — В 2012 году Хезболла получил от Ирана партию ПЗРК «Игла-С»
  • Македония Македония — ПЗРК «Игла-1», по состоянию на 2010 год
  • Малайзия Малайзия — по состоянию на 2010 год
  • Мексика Мексика — более 5 ПЗРК, по состоянию на 2010 год
  • Мьянма Мьянма — по состоянию на 2010 год
  • Никарагуа Никарагуа — ПЗРК «Игла-1», по состоянию на 2010 год
  • ОАЭ ОАЭ — ПЗРК «Игла», на вооружении войск ПВО, по состоянию на 2010 год
  • Пакистан Пакистан — ПЗРК «Игла-1», на вооружении ВВС, по состоянию на 2010 год
  • Перу Перу — 128 ПЗРК «Игла-1», по состоянию на 2010 год
  • Приднестровье Приднестровье — ПЗРК «Игла»[источник не указан 2594 дня]
  • Россия Россия — ПЗРК «Игла-1» и «Игла», по состоянию на 2010 год
  • Сектор Газа Сектор Газа — В 2012 году Хамас получил от Ирана партию ПЗРК «Игла-С»
  • Сербия Сербия — 54 ПЗРК SA-16 Šilo, по состоянию на 2010 год
  • Сингапур Сингапур — ПЗРК «Игла», по состоянию на 2010 год
  • Сирия Сирия — значительное количество «Игл», по состоянию на 2010 год
  • Словакия Словакия — ПЗРК «Игла-1», по состоянию на 2010 год
  • Словения Словения — 96 ПЗРК , по состоянию на 2010 год
  • Уганда Уганда — ПЗРК «Игла-1», по состоянию на 2010 год

Конструкционные особенности

Новый ПЗРК «Верба» оснащен девятью площадками фотоприемника, которые посылают к цели волны размером 0,3 микрона. Поскольку оптика самонаведения сканирует объект в трех диапазонах, это дает возможность поражать цели небольшого размера с малым излучением тепла. Благодаря синхронному проведению анализа спектров, оружие имеет увеличенную дальность захвата объекта, быстрее различает нужную и ложную цель, надежно защищено от помех пиротехнического характера.

При создании комплекса конструкторы также учли улучшение качества и надежности с упрощением обслуживания. Самонаводящаяся головка теперь не требует регулярного охлаждения азотом, что существенно экономит время, материал и человеческие ресурсы. Комплекс «Верба» – ПЗРК, который почти в два раза меньше весит, чем аналогичные иностранные и отечественные модификации. Тем не менее оружие обладает более сокрушительной силой, лучшим спектральным наведением, что делает его одним из самых совершенных в своем классе.

Сравнение с конкурентами

Одним из самых распространенных переносных зенитных комплексов является «Стингер». Невзирая на то, что он постоянно модифицируется, ПЗРК «Верба» имеет более широкие возможности. Иностранный комплект преобразовывается преимущественно в части улучшения чувствительности головок самонаведения. Последняя модификация POST работает в двух спектрах, агрегируя с микропроцессорами, позволяющими обеспечить высокую вероятность выбора цели при наличии помех.

Высота поражения «Стингера» составляет 3,5 километра, что на тысячу метров ниже отечественного комплекса. У «американца» боевое расстояние до цели на встречных курсах по максимуму составляет четыре километра, при стрельбе вдогонку – 5,2 км. Шанс удачного поражения выбранного объекта у иностранного оружия – 0,4-0,6 при скорости летящей цели не более четырехсот метров в секунду. Корректировка и управление огнем производятся командиром подразделения с командного пункта.

Тактико-технические характеристики ПЗРК Игла-1

– Годы эксплуатации: 1981—н. в. (модификации)

– Экипаж (расчёт), чел.: 1

Вес ПЗРК Игла-1

– Вес ракеты в пусковой трубе — 10,8 кг- боевых средств в боевом положении – 17- боевой части – 1,27

Дальность поражения ПЗРК Игла-1

– Верхняя граница зоны поражения — 2500 м- Дальняя граница зоны поражения — 5000 м- Маршевая скорость полёта ракеты — 570 м/с- Сектор обзора головки самонаведения — 40°- Время выхода наземного источника питания на режим (готовности к пуску) — до 5 сек.

Вероятность поражения одной ракетой цели типа «реактивный истребитель»- навстречу — 0,59 (59 %) при скорости цели 310 м/с- вдогон — 0,44 (44 %) при скорости цели 260 м/с

Максимальная скорость полёта цели- навстречу — 360 м/с- вдогон — 320 м/с

Фото ПЗРК Игла-1

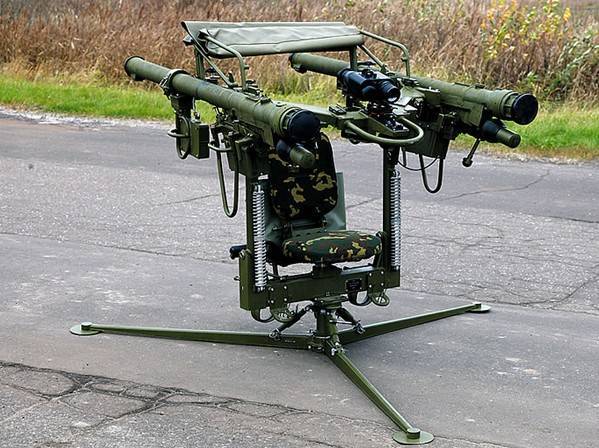

Фото ОПУ Джигит с двумя ПЗРК Игла

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Особенности ГСН

Особым предметом гордости конструкторов “Иглы” составляет тепловая головка самонаведения (ГСН). Двухканальная система 9Э410 была разработана и реализована специалистами АО “ЛОМО” под руководством главного конструктора Артамонова О.Л. ГСН способна идентифицировать истинные цели, отделяя от ложных, в том числе и от искусственных помех в ИК-диапазоне.

Основной канал выполнен на базе охлаждаемого жидким азотом (-200 С˚) фоторезистора с максимальной спектральной чувствительностью в пределах 3,5-5 мкм (спектральная плотность излучения реактивной струи авиационного двигателя). Максимум чувствительности фотоприемника вспомогательного канала сосредоточен в секторе 1,8 – 3 мкм (спектральная плотность излучения тепловых “помех-ловушек”). Основное правило принятия решения об истинности цели выглядит следующим образом: при превышении уровня сигнала основного фотоприемника над уровнем сигнала дополнительного – по курсу цель, в обратном случае – “ловушка”.

ТТХ ПЗРК “Игла” и ГСН зенитной ракеты позволяет уничтожить самолет противника с максимальной активной защитой (отстрел каждую треть секунды тепловых ловушек, с суммарной мощностью излучения в 6 раз превосходящую мощность излучения цели) на встречном и догонном курсе с вероятностью, соответственно 0,39 и 0,24. Все прежние переносные комплексы в таких условиях просто не работоспособны. При подлете к цели, система наведения отклоняет ракету на определенный угол, чтобы в зоне поражения оказалась, более уязвимая, центральная часть фюзеляжа летательного аппарата.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
