«Оса-М» – корабельный зенитный ракетный комплекс

Модификации ЗРК ОСА-АКМ

9К33М2 «Оса-АК»

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году.

Основные отличия от базового варианта:

1. Расширена зона поражения целей по дальности, высоте и параметру. 2. Изменена структура СРП, добавлена возможность наведения ЗУР на цель, движущуюся со скоростью до 500 м/с и маневрирующую с перегрузкой до 8 единиц. 3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с. 4. Повышена защищённость от воздействия радиоэлектронных помех, улучшены условия автосопровождения целей в пассивных помехах. 5. Используется новая элементная база, повышена общая надёжность функционирования БМ. 6. Усовершенствован радиовзрыватель ЗУР. Новый взрыватель обеспечивает снижение нижней границы зоны срабатывания до 27 метров. 7. ЗУР размещена в ТПК. Повышен гарантийный срок использования ракет до 5 лет и повышена радиационная стойкость. 8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»

Дальнейшая модернизация комплекса. Эта модификация может эффективно бороться с самолётами и вертолётами при прикрытии войск во всех видах боевых действий и в условиях активного радиоэлектронного противодействия.

Работы по совершенствованию БМ ЗРК «Оса» и его ракеты были начаты в ноябре 1975 года под кодовым именем «Мара». ПСИ модернизированный комплекс прошёл в 1977 году, а государственные испытания были пройдены в декабре 1979 года. В 1980 году ЗРК был принят на вооружение под обозначением «Оса-АКМ».

Основные изменения, произведённые в ЗРК «Оса-АКМ»:

1. Расширена зона поражения. 2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности. 3. Снижена вероятность срабатывания радиовзрывателя от земли и повышена точность наведения ракеты за счёт усовершенствованного СРП. 4. Возможность обстрела целей, движущихся со скоростями до 500 м/с и маневрирующих с перегрузкой до 8 единиц, а также возможность обстрела целей летящих со скоростью 300 м/с вдогон. 5. Увеличена плотность потока осколков. За счёт принудительной подачи радиокоманды на подрыв БЧ улучшена возможность коррекции области срабатывания радиовзрывателя. 6. Повышена надёжность работы БМ за счёт перевода на новую элементную базу. Улучшена общая помехозащищённость. 7. Доработан радиовзрыватель.

Операторы[править]

  • СССР СССР — перешли к образовавшимся после распада государствам.
  • Россия Россия:
    • Сухопутные войска России — 400 9К33М3 по состоянию на 2016 год
    • Морская пехота России — 20 9К33 по состоянию на 2016 год
  • Азербайджан Азербайджан — некоторое количество 9К33 по состоянию на 2016 год.
  • Алжир Алжир:
    • Сухопутные войска Алжира — около 48 9К33М по состоянию на 2016 год;
    • Военно-воздушные силы Алжира — некоторое количество 9К33 по состоянию на 2012 год.
  • Ангола Ангола — 15 9К33 по состоянию на 2016 год.
  • Армения Армения — 178 9К33 по состоянию на 2016 год.
  • Белоруссия Белоруссия — некоторое количество 9К33, по состоянию на 2016 год.
  • Болгария Болгария — 24 9К33 по состоянию на 2016 год.
  • Греция Греция — 38 9К33М3 по состоянию на 2016 год. Первые 20 экземпляров «Оса-АКМ» поставлены в конце 1998 года.
  • Грузия Грузия — 8 9К33М2 «Оса-АК» и 6-10 9К33М3 «Оса-АКМ» по состоянию на 2016 год.
  • ДНР ДНР и ЛНР ЛНР — некоторое количество 9К33, по состоянию на 2016 год
  • Индия Индия:
    • Сухопутные войска Индии — более 50 9К33М2 по состоянию на 2016 год;
    • Военно-воздушные силы Индии — некоторое количество 9К33М2 по состоянию на 2016 год.
  • Иордания Иордания — 48 9К33М по состоянию на 2016 год.
  • Куба Куба — некоторое количество 9К33 по состоянию на 2016 год.
  • Ливия Ливия — некоторое количество 9К33 по состоянию на 2012 год.
  • Польша Польша — 64 9К33М2 «Оса-АК» по состоянию на 2016 год.
  • Сирия Сирия — некоторое количество 9К33 по состоянию на 2016 год.
  • Туркмения Туркмения — 40 9К33 по состоянию на 2016 год.
  • Украина Украина — некоторое количество 9К33 по состоянию на 2016 год.
  • Эквадор Эквадор — 6 9К33 по состоянию на 2016 год.

Состав комплекса, его ТТХ и возможности

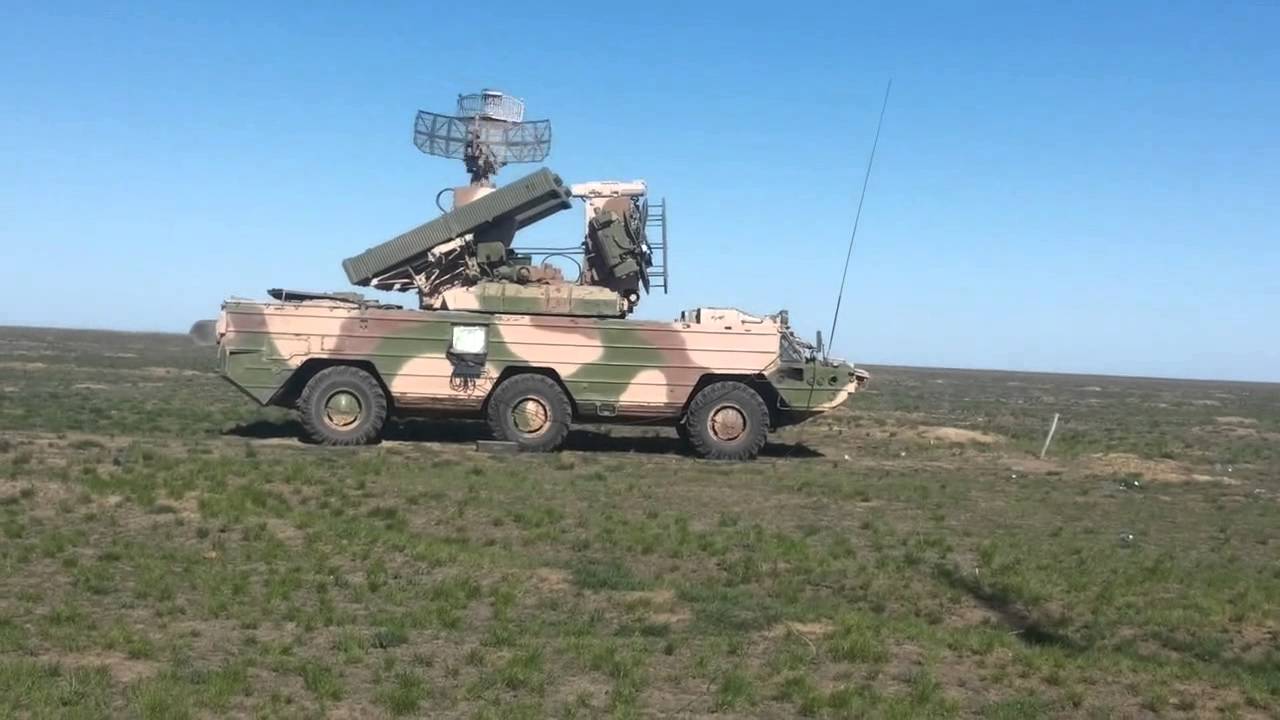

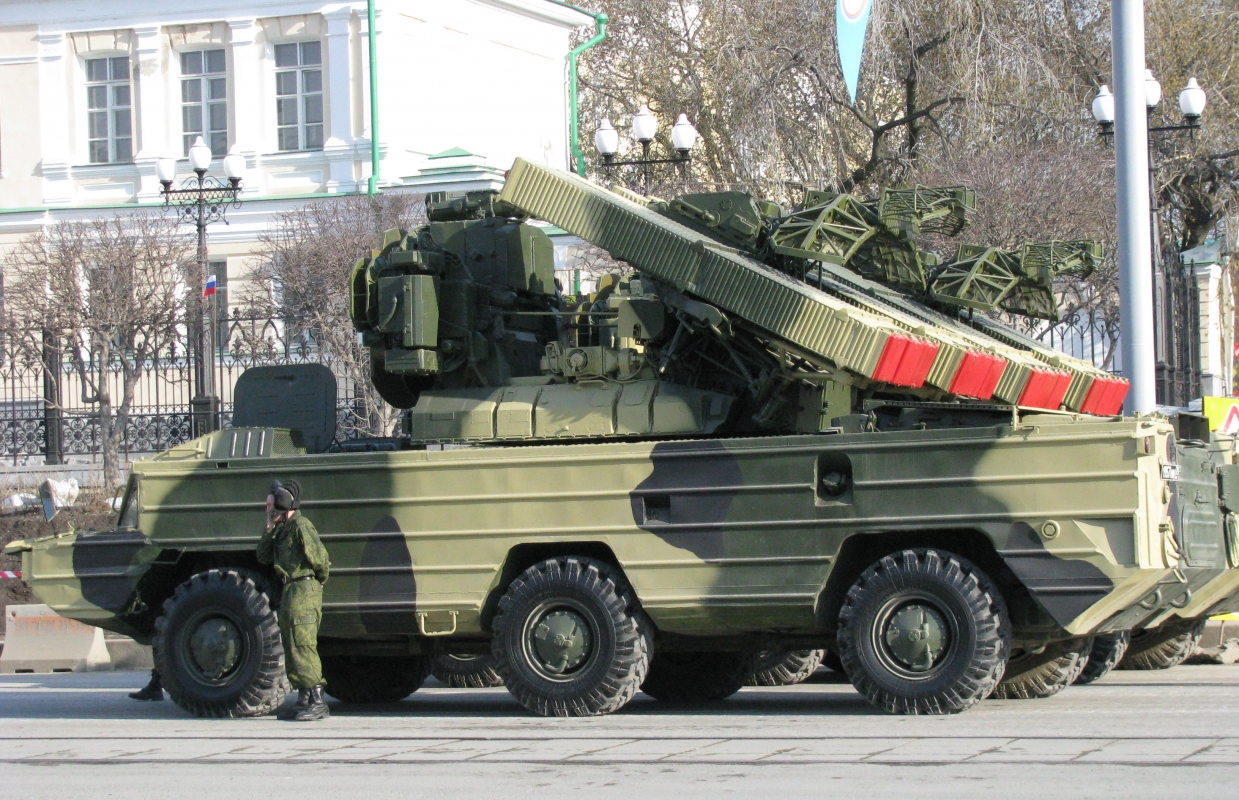

ЗРК «Оса» это не только пусковая установка с ракетами, это сложная боевая система, состоящая из нескольких элементов:

  1. Пусковая установка 4 ракет на многоцелевом шасси, на ней же установлена РЛС наведения, а также другое оборудование необходимое для наводки и стрельбы.
  2. Транспортёр боеприпасов, с оборудованием для перезарядки пусковых труб комплекса «Оса». На нем же укладка 8 дополнительных ракет для перезарядки.
  3. Средства технического контроля и обслуживания на самоходном шасси.

Любая погода не может помешать «Осе» опознать и двумя пусками ЗУР за несколько секунд уничтожить ЛА противника на любой высоте.

Аппаратуру на марше питает газотурбинный агрегат 9И120, на постоянной ОП — двигатель.

На трехосное шасси БАЗ-5937 установлен дизель. Водные преграды преодолевает с помощью водомета. Средства навигации обеспечивают топографическую привязку ОП и прокладку маршрута при перемещениях.

Габариты позволяют транспортировку Ж\Д платформами и военно-транспортным Ил-76.

На гусеничном самоходном шасси смонтированы:

  1. СОЦ, система служащая для обнаружения летательных аппаратов противника.
  2. ССЦ, РЛС сопровождения, её задача в контроле и сборе информации о цели противника для определения её направления и параметров движения.
  3. СРП, компьютер, задача которого обработка информации и определение параметров запуска боевой ракеты для уничтожения цели.
  4. ЗУР модели 9М33, они должны стартовав по указанной программе достичь и уничтожить цель в заданном квадрате.

Тактико — технические характеристики комплекса изложены в таблице:

9К33
КлассификацияЗенитный ракетный комплекс
Боевая масса18 т
Экипаж5 человек
История
Cтрана производительСССР
Годы производства 1970…1975 1970…1975 1980…19889К33 9К33М2 9К33М3
Годы эксплуатациис 1971
Количество выпущенныхболее 1200 шт.
Основные операторыСССР, РФ, Украина, Белоруссия
Размеры
Длина корпуса9140 мм
Ширина2750 мм
Высота4200 (с опущенным радаром)
Вооружение
Дальность стрельбы1,5 …10 км
Другое вооружение4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя5Д20Б-300Б
Мощность двигателя300 л.с.
Скорость по шоссе70 км\ч
Скорость35 по бездорожью 7…10 на плаву
Запас хода по шоссе500 км
Колёсная формула6х6
Тип подвескииндивидуальная, торсионная на поперечных рычагах
Преодолеваемый бродплавает

За успешное выполнение задания многих участников постройки новейшего ЗРК наградили Ленинской и Государственной премиями СССР.

Отрывок, характеризующий Оса (гранатомёт)

В этот вечер Марья Дмитриевна ехала к Архаровым и предложила барышням ехать с нею. Наташа под предлогом головной боли осталась дома. Вернувшись поздно вечером, Соня вошла в комнату Наташи и, к удивлению своему, нашла ее не раздетою, спящею на диване. На столе подле нее лежало открытое письмо Анатоля. Соня взяла письмо и стала читать его. Она читала и взглядывала на спящую Наташу, на лице ее отыскивая объяснения того, что она читала, и не находила его. Лицо было тихое, кроткое и счастливое. Схватившись за грудь, чтобы не задохнуться, Соня, бледная и дрожащая от страха и волнения, села на кресло и залилась слезами. «Как я не видала ничего? Как могло это зайти так далеко? Неужели она разлюбила князя Андрея? И как могла она допустить до этого Курагина? Он обманщик и злодей, это ясно. Что будет с Nicolas, с милым, благородным Nicolas, когда он узнает про это? Так вот что значило ее взволнованное, решительное и неестественное лицо третьего дня, и вчера, и нынче, думала Соня; но не может быть, чтобы она любила его! Вероятно, не зная от кого, она распечатала это письмо. Вероятно, она оскорблена. Она не может этого сделать!» Соня утерла слезы и подошла к Наташе, опять вглядываясь в ее лицо. – Наташа! – сказала она чуть слышно. Наташа проснулась и увидала Соню. – А, вернулась? И с решительностью и нежностью, которая бывает в минуты пробуждения, она обняла подругу, но заметив смущение на лице Сони, лицо Наташи выразило смущение и подозрительность. – Соня, ты прочла письмо? – сказала она. – Да, – тихо сказала Соня. Наташа восторженно улыбнулась. – Нет, Соня, я не могу больше! – сказала она. – Я не могу больше скрывать от тебя. Ты знаешь, мы любим друг друга!… Соня, голубчик, он пишет… Соня… Соня, как бы не веря своим ушам, смотрела во все глаза на Наташу. – А Болконский? – сказала она. – Ах, Соня, ах коли бы ты могла знать, как я счастлива! – сказала Наташа. – Ты не знаешь, что такое любовь… – Но, Наташа, неужели то всё кончено? Наташа большими, открытыми глазами смотрела на Соню, как будто не понимая ее вопроса. – Что ж, ты отказываешь князю Андрею? – сказала Соня.

Примечания

  1. История ОАО ИЭМЗ «Купол»
  2. Зенитный ракетный комплекс «Оса» Архивировано 24 мая 2013 года.
  3. Архив новостей (недоступная ссылка)
  4. Зенитный ракетный комплекс «Сосна» | Армейский вестник (рус.). army-news.ru. Дата обращения 10 декабря 2020.
  5. Зенитный ракетный комплекс 9К331 Тор-M1 | Ракетная техника (рус.). rbase.new-factoria.ru. Дата обращения 10 декабря 2020.
  6. Зенитный ракетный комплекс ПВО средней дальности С-350 50Р6А «Витязь» — ВПК.name (неопр.) . vpk.name. Дата обращения 10 декабря 2020.
  7. Зенитный ракетно-пушечный комплекс «Панцирь-С» | Армейский вестник (рус.). army-news.ru. Дата обращения 10 декабря 2020.
  8. Кузина, Марина . «Летающий лом»: от ЗРК«Панцирь-СА» не уйдут даже «Стелс»,Народные Новости России . Дата обращения 10 декабря 2020.
  9. Модульный зенитный ракетный комплекс малой дальности 9К332 «Тор-М2» — ВПК.name (неопр.) . vpk.name. Дата обращения 10 декабря 2020.
  10. Ракета «Оса» показательно сбила «Томагавк» (рус.), Известия (15 августа 2011). Дата обращения 10 декабря 2020.
  11. 2017-04-12 12:28:00 Graf_kankrin Graf_kankrin 2017-04-12 12:28:00 Graf_kankrinwrote. О потерявшихся «Томагавках», сгоревшем «Панцире» и других очень странных явлениях…(неопр.) . Дата обращения 10 декабря 2020.
  12. stomaster. Старые комплексы ПВО продолжают сохранять свою эффективность(неопр.) . С интернетом по жизни (12 сентября 2011). Дата обращения 10 декабря 2020.
  13. sda1979. Югославская война 1999 года. Потери сторон(неопр.) (недоступная ссылка). sda1979 (16 июля 2014). Дата обращения 10 декабря 2020. Архивировано 6 декабря 2020 года.
  14. ↑ 12345 Зенитный ракетный комплекс 9К33 «Оса» 1972 (недоступная ссылка)
  15. ↑ 12345678910111213 ОРУЖИЕ РОССИИ 9К33 «Оса»(неопр.) (недоступная ссылка). Дата обращения 12 октября 2010. Архивировано 3 сентября 2008 года.
  16. Зенитный ракетный комплекс 9К33 «Оса»
  17. ↑ 12 SA-8 GECKO/9K33 Osa
  18. ↑ 12345678Полковник Николай Качук. «Оса-1Т»: модернизация по-белорусски (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 6. — С. 52—53. — ISSN 1819-0790. Архивировано 22 февраля 2011 года.
  19. Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
  20. ↑ 12Юрий Мамонтов. «Оса» специального назначения (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 5. — С. 40—42. — ISSN 1819-0790. Архивировано 2 января 2011 года.
  21. The Military Balance 2020. — P. 190.
  22. The Military Balance 2020. — P. 194.
  23. The Military Balance 2020. — P. 180.
  24. The Military Balance 2020. — P. 320.
  25. The Military Balance 2012. — P. 317.
  26. The Military Balance 2020. — P. 430.
  27. The Military Balance 2020. — P. 178.
  28. The Military Balance 2020. — P. 183.
  29. The Military Balance 2020. — P. 82.
  30. The Military Balance 2020. — P. 104.
  31. The Military Balance 2020. — P. 184.
  32. The Military Balance 2020. — P. 252.
  33. The Military Balance 2020. — P. 254.
  34. The Military Balance 2020. — P. 337.
  35. The Military Balance 2020. — P. 393.
  36. The Military Balance 2020. — P. 127.
  37. The Military Balance 2020. — P. 354.
  38. The Military Balance 2020. — P. 203.
  39. The Military Balance 2020. — P. 205.
  40. The Military Balance 2020. — P. 397.
  41. The Military Balance 2012. — P. 338.
  42. ↑ 1234 ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
  43. ↑ 123 Самоходный зенитный ракетный комплекс 9К33 «Оса»
  44. Morocco, Mauritania & West Sahara since 1972
  45. Monday 12 October 1981
  46. Africa
  47. ЮАР
  48. М. Барабанов, А. Лавров, В. Целуйко. Танки августа. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
  49. Авиация в локальных конфликтах — Сирия
  50. Система ПВО Сирии смогла перехватить около 70 % американских и европейских крылатых ракет
  51. Брифинг начальника Главного оперативного управления Генерального штаба ВС РФ по ситуации в Сирии : Министерство обороны Российской Федерации (неопр.) . function.mil.ru. Дата обращения 15 апреля 2020.
  52. В Вашингтоне заявили, что ни одна из ракет США и союзников не была сбита сирийскими ПРО (неопр.) . ИТАР ТАСС. Дата обращения 15 апреля 2020.
  53. Минобороны: реальными целями удара США по Сирии были военные объекты (рус.), ТАСС . Дата обращения 16 апреля 2020.
  54. В Карабахе сбили азербайджанский дрон: Армия обороны призывает воздержаться от провокаций (рус.). Sputnik Армения. Дата обращения 1 июня 2020.
  55. Акоп Аршакян: Беспилотник Elbit Hermes 900 был сбит из зенитно-ракетного комплекса «Оса» (неопр.) .
  56. «До сих пор никому не удавалось»: Лапшин о сбитом армянами азербайджанском БПЛА (рус.). Sputnik Armenia.
  57. В Карабахе сбили азербайджанский беспилотник – фото (рус.). Sputnik Армения . Дата обращения 18 июля 2020.

Боевое применение ЗРК «Оса»

Первая Ливанская война испытала комплекс «Оса» в бою. Отражая налеты Израильских ВВС, ливанцы смогли поразить несколько самолетов.

Тогда израильтяне беспилотниками, которые изображали реальные цели, заставляли расчеты истратить весь боезапас, и только потом бомбили позиции ЗРК. Им удалось уничтожить три установки, четвертая сбила израильский самолет РР-4Е.

В октябре 1981 года ЗРК «Оса» управляемый бойцами фронта Полисарио сбила самолет ВВС Марокко (воздушный КП С-130Н «Геркулес»). Затем они смогли уничтожить истребитель Mirage F.1.

В Анголе за время боев ЗРК уничтожили пару БЛА и один разведывательный самолет. В апреле 1986 года Ливия использовала «Осу» для отражения американских авианалетов.

Несмотря на это, Кувейт смог уничтожить один «Томагавк» в 1991 году. Проданный Ираку 9К33М2 фигурировал в Ирано-Иракском конфликте 1984 года.

По непроверенным данным в 2008 году с грузинской стороны расчет установки «Оса» сбил российский Ту-22М3 во время проведения операции по принуждению Грузии к миру. В Сирии оппозиция сбила из трофейной «Осы» один вертолет Ми-8 и один Ми-17 правительственных войск.

В разных модификациях «Оса» поставлялась более чем в 17 странах мира и везде зарекомендовала себя с самой лучшей стороны. Советские конструкторы заложили в комплекс такой запас прочности и такую возможность его модернизации, что ЗРК еще долго будет защищать небеса тех стран, где по сей день стоит на вооружении.

Патроны

Помимо обычных патронов оснащенных резиновой пулей (в большинстве моделей со стальным сердечником), в комплексе используется и несколько других типов боеприпасов. К ним относятся:

  • Сигнальный и осветительный (желтый, белый, красный, зеленый) Энергии заряда достаточно чтобы осветить обширную территорию на несколько секунд;
  • Газовый — весьма эффективный способ защиты при стрельбе с минимальных расстояний.
  • Светозвуковой патрон, способный вывести противника из строя оглушив ослепив его на несколько десятков секунд.

Использование данных типов боеприпасов возможно для всех моделей «Осы» без исключения.

3К96 Редут / 3К96-2 Полимент-Редут

ДАННЫЕ НА 2017 г. (стандартное пополнение)Комплекс 3К96 “Редут” /3К96-2 “Полимент-Редут”, ракеты 9М96, 9М96Д, 9М100   Зенитная ракетная система с пусковыми установками вертикального пуска. Первая информация о новом ЗРК с установками вертикального пуска появилась после закладки в 1997 г. нового СРК “Новик” пр.12441 “Гром” на ССЗ “Янтарь” (г.Калининград). Было предположение, что это “облегченный” вариант ЗРК  “Риф-Форт”. Технический проект СКР пр.12441 утвержден  в 1994 г., исходя из чего можно сделать вывод о том, что по состоянию на 1994 г. разработка ЗРК “Полимент” уже велась как минимум в стадии эскизного проекта. Разработка комплекса ведется ГСКБ концерна ПВО “Алмаз-Антей”. По своим возможностям и частично по составу ЗРК максимально унифицирован с ЗРК ПВО “Витязь”. В 2009 г. завершен первый этап комплексных предварительных испытаний изделий в рамках ОКР “Полимент-Редут-Р” (концерн ПВО “Алмаз-Антей”, ист. – Годовой отчет за 2009 г.). В 2010 г. концерном ПВО “Алмаз-Антей” продолжаются испытания составных частей ЗРАС “Полимент-Редут”, ведутся наземные испытания ракеты 9М96 и изготовление образцов ракет 9М96Д и 9М100 (ист. – Годовой отчет за 2010 г.).В 2011 г. концерном ПВО “Алмаз-Антей” на первый серийный корвет пр.20380 (“Сообразительный”, зав.№1002) поставлен опытный образец ЗРК «Редут», начаты совместные летные испытания корабельной системы управления и ракет 9М96, завершены предварительные испытания основных составных частей ЗРАС «Полимент-Редут», его элементы поставлены на головной фрегат  пр.22350 “Адмирал флота Советского Союза Горшков”. Изготовлена опытная партия ракет.9М96Д, начаты автономные летные испытания в условиях наземного полигона, изготовлены и проведены предварительные испытания основных составных частей ракеты 9М100  (концерн ПВО “Алмаз-Антей”, ист. – Годовой отчет 2011 г.). В 2012 г. завершена стендовая отработка бортового оборудования ракет 9М96Д и 9М100, проведены первые наземные натурные полигонные испытания ракет (ист. – Годовой отчет “Алмаз-Антей” 2012 г.).14.05.2012 г. СМИ сообщили о том, что комплекс выходит на завершающий этап испытаний  – пуски со штатного носителя первого серийного корвета пр.20380 в море – и до конца 2012 г. испытаний комплекса планируется завершить. Фактически в 2012 г. были начаты совместные летные испытания ЗРК “Редут” на корвете пр.20380 (ист. – Годовой отчет “Алмаз-Антей” 2012 г.). На брифинге генерального директора концерна ПВО “Алмаз-Антей” Владислава Меньщикова, который состоялся в ходе авиасалона МАКС-2013, было сообщено, что испытания ЗРК были прерваны в 2012 г. из-за пожара на корвете “Сообразительный” пр.20380. В 2013 г. корабль после ремонта прибыл для возобновления испытаний ЗРК. На головном фрегате пр.22350 “Адмирал Горшков” испытания ЗРК начнутся не ранее 2014 г. по готовности корабля. Комплект ракет 9М96, 9М96Д и 9М100 для испытаний с кораблей готов (источник).В 2013 г. на головной фрегат пр.22350 “Адмирал Горшков” поставлен опытный образец ЗРК 3К96-2, а так же завершены дополнительные наземные испытания ракеты 9М96 (ист. – Годовой отчет концерна ПВО “Алмаз-Антей” за 2013 г.).2 июня 2014 г. СМИ сообщили, что 30 мая 2014 г. корвет “Сообразительный” пр.20380 Балтийского флота успешно отразил атаку крылатой ракеты-мишени, которая была запущена с ракетного катера Р-257 с применением ЗРК “Редут”. Цель была уничтожена. Судя по всему, это первое успешное применение ЗРК “Редут” с боевого корабля.


Боевое применение[править]

  • Ливан: На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир, поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса сбил один израильский разведчик RF-4E, количество уничтоженных при этом БПЛА не уточняется.
  • Западная Сахара: 12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1.
  • Ангола: В ходе военных действий в Анголе в 1987-1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker.
  • Ирак/ Кувейт: Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих. В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк». 9К33М2 поставлялась так же в Ирак в 1984-1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
  • Россия/ Грузия: Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3.
  • Сирия: В ходе Гражданской войны в Сирии: бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 САВВС. 14 апреля 2018 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2021 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Согласно официальным данными Министерства обороны США, ни одна из крылатых ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей.
  • Армения: 21 апреля 2021 года в Нагорном Карабахе был сбит беспилотник ORBITER. 14 июля 2021 года на границе Армении и Азербайджана армянской стороной с помощью ЗРК «Оса», модернизированного армянскими специалистами, был сбит Азербайджанский беспилотник израильского производства Elbit Hermes 900, использовавшийся для нанесения ударов по территории Армении. 18 июля 2021 года подразделениями ПВО Нагорно-Карабахской Республики с помощью ЗРК «Оса-АКМ», модернизированного армянскими специалистами, был сбит азербайджанский беспилотник израильского производства ORBITER-3.

В бой идут черноморские старики: «ветеран» флота возвращается в строй

Сторожевик «Ладный» вновь готов к борьбе с подводными и надводными кораблями противника

В строй после ремонта возвращается ветеран Черноморского флота — сторожевик «Ладный». Корабль должен выйти в море уже в середине мая. Он считается одним из самых возрастных в отечественном ВМФ — срок его службы начался в 1981 году. На боевом счету «ветерана» — охрана гражданских конвоев в Персидском заливе во время ирано-иракской войны, борьба с пиратами в Атлантике и патрулирование побережья Сирии. Эксперты отмечают, что сторожевик по-прежнему опасен для подводных лодок и кораблей противника.

Описание

ПЗРК «Верба» предназначен для поражения низколетящих воздушных целей (самолеты, вертолеты, БПЛА, крылатые ракеты) на догонных и встречных курсах. Дальность стрельбы ПЗРК составляет 6 км, а высота поражения цели – 4 км. В состав комплекса входит ракета с инфракрасной головкой самонаведения (ГСН), наведение которой производится сразу в трех диапазонах, что существенно повышает ее характеристики и эффективность применения. Подобный принцип реализуется на большинстве современных ПЗРК (например, ГСН ПЗРК «Игла» имеет два канала), однако только в «Вербе» используется три отдельных фотоприемника, каждый из которых работает в собственном диапазоне. В этом отношении действительно можно сказать, что «Верба» — это действительно ПЗРК нового поколения.

Кроме того, ГСН ракеты имеет защиту от лазерных помеховых систем, которые устанавливаются на современные боевые самолеты и вертолеты.

Еще одной особенностью комплекса является наличие автоматизированной системы управления (АСУ), которая обнаруживает воздушные объекты, проводит определение параметров их полета, а также распределяет цели между зенитчиками в одном подразделении.

Обычной проблемой при использовании ПЗРК является несвоевременное обнаружение летящих объектов. Ранее расчеты ПЗРК пытались визуально обнаружить цель, однако не всегда это является простой задачей.

Чтобы еще более затруднить работу зенитчиков летчики часто проводят полет на малых или сверхмалых высотах. В этом случае вражеский летательный аппарат появляется в поле зрения внезапно, движется на большой скорости, поэтому бойцу тяжело вовремя среагировать и подготовится к стрельбе.

В АСУ ПЗРК «Верба» входит небольшая и помехозащищенная радиолокационная станция, которая может обнаружить воздушную цель на дистанциях до 80 км. После этого зенитчикам подается звуковой сигнал о наличии противника, АСУ с помощью системы ГЛОНАСС определяет месторасположение стрелка и дает ему азимут для стрельбы.

Зенитный комплекс «Верба» является частью тактического комплекса противовоздушной обороны «Барнаул-Т», он интегрирован в общую систему ПВО и может получать информация о воздушных целях от систем их обнаружения более высокого уровня.

В состав ПЗРК «Верба» входят следующие компоненты:

  • пусковой механизм 9П521;
  • обзорная радиолокационная станция 1Л122 с дальностью обнаружения целей 40-80 км;
  • управляемая ракета 9М336;
  • система определения «свой-чужой»;
  • подвижный контрольный пункт 9В861;
  • модуль разведки и управления, планирования и управления огнем;
  • монтажный комплект 9С933−1 (для дивизиона);
  • комплект автоматизации стрелка-зенитчика 9С935;
  • средства для обучения и тренировки личного состава.

Ракета 9М336 имеет новый твердотопливный двигатель с более высокими характеристиками по сравнению с ПЗРК, находящимися на вооружении российской армии в настоящий момент. Ракета имеет увеличенную боевую часть, а также она оснащена адаптивным контактно-бесконтактным взрывателем. Также в состав комплекса входит прицел ночного видения «Маугли-2М», который позволяет вести огонь ночью и в условиях ограниченной видимости.

Командир зенитного полка 98-й воздушно-десантной дивизии, в которую уже поступили на вооружение ПЗРК «Верба» заявил, что новые комплексы позволяют значительно сократить время развертывание расчетов. Ранее от обнаружения цели до открытия огня могло пройти до пяти минут, теперь же этот период уменьшился почти в десять раз.

Боевое использование и эксплуатация

ЗРК «Оса» состоял не только на вооружении советской армии, но и активно поставлялся на экспорт. Им были вооружены многочисленные союзники СССР в разных регионах планеты: страны Варшавского договора, Индия, Ирак, Ливия, Сирия и другие. Несмотря на то что серийное производство «Осы» уже давно прекращено, этот комплекс до сих пор стоит на вооружении сухопутных сил России, Украины, Белоруси, Польши, Сирии и других стран. Вскоре после распада СССР 18 ЗРК «Оса» были проданы Греции, которая стала первой страной НАТО, взявшей его на вооружение.

Боевое крещение комплекса состоялось в начале 80-х годов на Ближнем Востоке. Сирийцы активно использовали «Осы» для противодействия израильской авиации. В 1982 году сирийская ПВО и военно-воздушные силы, практически полностью укомплектованные советской техникой, были наголову разбиты израильтянами (операция «Медведка 19»). Несмотря на это, «Оса» показал себя на этом сложном театре боевых действий, как весьма эффективное и надежное оружие. Даже если РЛС комплекса была подавлена помехами, наличие оптического канала наведения позволяло обнаруживать и сопровождать цели. Сирийским (или советским) зенитчикам удалось сбить большое количество израильских БПЛА и истребитель-бомбардировщик F-4E.

Во время первой кампании в Персидском заливе американцы уделяли огромное внимание нейтрализации ЗРК «Оса», которые находились на вооружении армии Саддама. Они считали этот комплекс одним из наиболее боеспособных элементов системы ПВО Ирака, особенно опасным для крылатых ракет

Чтобы поближе познакомиться с советским оружием, американский спецназ предпринял дерзкий рейд, во время которого один из комплексов был захвачен и вывезен из страны вместе с документацией и пленными зенитчиками

Чтобы поближе познакомиться с советским оружием, американский спецназ предпринял дерзкий рейд, во время которого один из комплексов был захвачен и вывезен из страны вместе с документацией и пленными зенитчиками.

ЗРК «Оса» использовались обеими сторонами во время российско-грузинской войны 2008 года. Российской армии удалось захватить пять боевых машин в качестве трофеев.

Несмотря на то что ЗРК «Оса» тяжело назвать современным видом вооружения, он продолжает активно эксплуатироваться. За многие десятилетия службы этот комплекс противовоздушной обороны зарекомендовал себя, как оружие, способное выполнять свои задачи в самых сложных условиях.

В последние годы было разработано несколько вариантов модернизации ЗРК «Оса». В 2003 году была представлена белорусская модификация комплекса под названием «Оса-1Т». Радиоэлектронное оборудование комплекса было переведено на современную элементарную базу, что уменьшило его габариты, повысило надежность и помехозащищенность. Белорусам удалось значительно повысить боевые качества ЗРК, особенно его способность работать по высокоскоростным и маневренным целям. По словам разработчиков, ЗРК «Оса-1Т» может эффективно поражать малозаметные цели, выполненные с использованием технологий «стелс».

В 2003 году широкой общественности был представлен SA-8 Sting – вариант модернизации комплекса «Оса», разработанный польскими специалистами.

Корабельный зенитный ракетный комплекс Оса-М

«Оса-М» полностью унифицирована с войсковым комплексом «Оса» по ракете 9М33 и на 70% по системам управления.

Система управления (см.

) состоит из станций обнаружения целей, сопровождения цели и визирования ракет, передачи команд, пульта для трех операторов, а также приборов сопряжения и управления приводами. Наведение ракет на цель осуществляется радиокомандным методом. Радиолокационные системы комплекса работают в сантиметровом диапазоне и содержат устройства помехозащиты. В комплексе «Оса-М» возможен также прием целеуказания от корабельной системы обнаружения и целеуказания.

Отличительной особенностью комплекса «Оса-М» является то, что он самостоятельно может решать задачу обнаружения целей, для чего в состав системы управления включена радиолокационная станция, обеспечивающая обнаружение целей, летящих на высоте 3,5 — 4 км на дальности до 25 — 30км и на больших высотах на дальности до 50км. Координаты обнаруженной и опознанной цели поступают на станцию сопровождения, где используются для наведения антенного поста по пеленгу и допоиску цели по углу места. Благодаря совмещению режимов обнаружения и захвата цели на сопровождение в одной системе время реакции комплекса сокращается на 6 — 8 секунд.

Ракета 9М33 одноступенчатая с двухрежимным твердотопливным двигателем. Стартовый заряд телескопический, а маршевый заряд одноканальный. Ракета скомпонована по аэродинамической схеме «утка», т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно вращается.

Пусковая установка

разработана ЦКБ-7 под руководством В.А.Хромцова. В походном положении подъемная часть с пусковыми балками и вращающейся частью находится под палубой в специальном погребе, в котором размещен боекомплект. Направляющая балка в опущенном состоянии располагается вертикально. Ракеты размещаются на четырех барабанах, на каждом барабане может быть установлено по пять ракет. При переходе в боевое положение подъемная часть ПУ поднимается вместе с двумя ракетами. После пуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты. После пуска второй ракеты пусковые балки автоматически становятся вертикально, поворачиваются к ближайшей паре барабанов, и подъемная часть ПУ опускается за очередными двумя ракетами. Время перезаряжания ПУ находится в пределах 16-21 секунд. Скорострельность — 2 выстрела в минуту по воздушным целям и 2,8 выстрела в минуту по надводным, время переноса огня на другую цель 12 секунд. Вес ПУ без боекомплекта 6850 кг.

После схода с пусковой установки и автоматического (неуправляемого радиокомандами) полета ракета «захватывается» станцией визирования ракет, выводится на цель. Наведение ракеты с требуемой точностью осуществляется СУ с использованием командного метода управления полетом по одному из реализованных в системе методов: «трехточка» или «половинное спрямление» по воздушным целям, «трехточка в режиме НЛЦ» по низколетящим целям и метод наведения по надводным целям.

При приближении ракеты к цели подается команда для взведения радиовзрывателя и снятия последней ступени предохранителя. По этой команде радиовзрыватель начинает излучать радиомагнитные импульсы. При определенном уровне отраженных от цели сигналов происходит подрыв боевой части. По тактико-техническим требованиям предельный радиус срабатывания взрывателя 15м. В случае пролета ракеты мимо цели на ракету подается команда на отключение радиовзрывателя. Ракета выводится к уровню воды и самоликвидируется подрывом боевой части от часового механизма или разрушается при ударе о воду.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий

Вам это будет интересно

Меню

Свежие записи
