Обозначения американских танков

Южнокорейский танк К2 «Черная пантера»

Выпущенный южнокорейской компанией Rotem (подразделение Hyundai Motors) танк К2 «Черная пантера» был принят на вооружение в 2014 году

При разработке большое внимание было уделено электронной составляющей боевой машины. Все электронные системы танка были объединены в единую сеть — это стало возможным благодаря танковой информационно-управляющей системе (ТИУС)

Также появилась боевая информационно-управляющая система (БИУС), которая обеспечивает обмен боевой и разведывательной информацией с другой боевой техникой в реальном времени.

Корейский танк К2 «Черная пантера»

Боекомплект пушки составляет 40 выстрелов — танк может производить до 15 выстрелов в минуту. Защитная система способна обнаруживать вражеские снаряды на расстоянии до 150 метров и уничтожать их собственными снарядами. Масса боевой машины составляет 55 тонн, внутрь помещается до 3 человек. Скорость движения может достигать 50-75 километров в час.

Видео с танком К2 «Черная пантера»

Главным минусом К2 «Черная пантера» является его стоимость. Это самый дорогой танк в мире, который стоит 8,5 миллионов долларов. Известно, что армия Южной Кореи имеет около 260 таких танков.

М3 «Стюарт»

Представляет собой американский легкий танк, созданный в 1940 г. Базой для него послужили «кавалерийский» М1 и легкий М2А4. Местом для силового отделения стала задняя часть корпуса, средняя – для боевого и управленческого отделений, носовая – для трансмиссии и ведущих колес. Ходовая часть представлена четырьмя малыми попарно сблокированными опорными катками и подрессоренными направляющими колесами. Для изготовления корпуса и башни использовалась катанная листовая броня. Сборка осуществлялась путем сваривания с применением специальных заклепок. Танк вооружили 37-миллиметровой пушкой, которая работала в паре с пулеметом калибра 7,62 мм.

Кроме того, в данном танке использовались три 7,62-миллиметровых пулемета, местом для установки которых стала носовая часть бронетехники. Два пулемета были расположены у бортовых отсеков, один – возле водителя. Для управления стрельбой из основного танкового орудия и спаренного с ним пулемета М3 «Стюарт» оборудовали телескопическим прицелом и механическими устройствами для наведения оружия на цель.

Данный американский танк являлся базовым. На его основе были спроектированы М3А1 и М3А3. Новые модификации были с круглыми башнями, командирская башенка отсутствовала. В устройстве этих танков имелись специальные системы, задача которых – стабилизировать пушку по вертикали. М3А3 выпускался с 1942 года. В отличие от аналога, три носовые пулемета разработчики решили убрать. Однако позже один оставили в распоряжении водителя танка. Сборка бронетехники осуществлялась исключительно методом сваривания. Данные американские танки Второй мировой войны использовались разведывательными подразделениями. В 1943 г. на смену М3 пришел танк М5. Численность выпущенных американских танков серии М3 «Стюарт» составила 13,5 тыс. единиц.

Танки США во время Первой мировой войны

Во время Первой мировой американский военный корпус получил от союзников не только материальные части, но и некую тактическую концепцию танковых войск. Согласно ей войска должны состоять из легких и тяжелых машин. Легкие для выполнения разведывательных задач, а медленные тяжелые для непосредственной поддержки атакующей пехоты. Такое не вполне правильное понимание привело к акту правительства 1920 года, в котором категорически запрещалось организация танковых войск. Вся работа по совершенствованию ложилась на созданную при начальнике пехоты танковую комиссию.

Последствия – до 1935 года создано всего(!) 31 танк и не одного серийного. Созданные образцы, скрывая от командования, предаются в кавалерию, но так как танки должны быть с пехотою, то эти называют «боевыми машинами».

Именно вмешательство кавалерии сдвинуло дело, они на маневрах наглядно показали боевую эффективность подразделения только при комбинированном применении. Это официальная версия, кулуарная – пришли к таким выводам, наблюдая за учениями Красной армии. Как бы там ни было, в 1932 году генеральным штабом сухопутных сил принимается программа механизации армии. Нужно сказать, что все образцы танков, которые проходят стандартизацию, получают букву «М», а экспериментальные модели «Т».

До 40-го приняли на вооружение только легкий танк М1 и средний М2, позже наработки по обоих танкам используют в создании среднего М3. Конструкция гениального инженера У.Кристи, которую применяли в танках многих стран, очень нравилась военным, но из-за непонимания генералитетом, в войска направили только несколько образцов.

«Ниасилил, много букв»: наземная техника сухопутных войск

Танкам, бронетранспортёрам и прочей бронетехнике обозначения наносятся на корпус — спереди и сзади. У автомобилей они располагаются на бампере — опять же, на переднем и заднем. С первого взгляда эта мешанина цифр и букв может сбить с толку, но, если приглядеться, всё оказывается логично и легко запоминается.

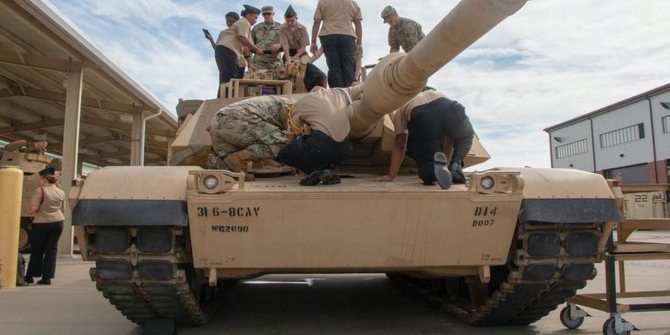

Вот для примера — танк M1A1 «Абрамс» с базы Форт-Стюарт в Джорджии. На его лобовом бронелисте написано 3I 6-8CAV (слева) и D14 (справа). Понять, что это такое, легко, если представить, что это что-то вроде почтового адреса: сначала пишется город, потом улица, дом, квартира и, наконец, имя адресата. Точно так же и здесь — информация идёт от общего к частному.

Первой указывается дивизия. В данном случае, 3-я пехотная (3rd Infantry) — отсюда 3I. Иногда пехотная дивизия может обозначаться как ID, а не I. Танковые дивизии обозначаются A или AD (Armored Division).

Далее идут батальон и полк. 6-8CAV — это 6-й батальон, 8-й кавалерийский (Cavalry) полк. Пехотные батальоны и полки обозначаются INF (Infantry), танковые — ARM (Armored), разведывательные — R или REC (Recon). Есть и более экзотические обозначения — скажем, EOD (сапёры, Explosive Ordnance Disposal), TMP (транспорт, Transportation Motor Pool), S&S (снабжение и обслуживание, Supply & Service). Но они обычно встречаются на красивых фотографиях куда реже.

D14 — это рота, взвод и номер танка. В данном случае рота D или «Дельта» (четвёртая — в американской армии роты не нумеруются, а обозначаются буквами), 1-й взвод, танк номер четыре. У американцев в танковом взводе четыре машины, танк командира всегда носит номер 1, танк его заместителя — номер 4. Здесь перед нами именно последний случай. Стоит отметить, что прицепы для автомобилей имеют тот же номер, что и сам автомобиль, только к нему добавляют букву T (trailer, «прицеп» то бишь). То есть, например, у грузовика A23 прицеп будет A2T3.

Как видите, всё просто. Впрочем, столь длинными обозначениями заморачивается только армия. ВВС, ВМФ и корпус морской пехоты ограничиваются только регистрационным номером машины, который обычно состоит из пяти-восьми цифр и расшифровке не подлежит — это просто порядковый номер.

Послать на две буквы: логика ВВС

Самая приметная деталь самолётов американских ВВС — две буквы на хвостовом оперении. Что они обозначают? Место базирования. Например, на фото ниже — истребители F-15E 335-й истребительной эскадрильи. Кстати, у машины слева под двумя буквами присутствует соответствующая пометка — 335FS (Fighter Squadron). Располагается 335-я на авиабазе Сеймур-Джонсон в Северной Каролине — отсюда буквы SJ (Seymour Johnson). Ниже виден номер самолёта и буквы AF — Air Force, то есть ВВС.

Аналогичным образом сокращаются и другие авиабазы. Например, ED (база Эдвардс в Калифорнии), HL (база Хилл в Юте), LN (Лейкенхит в Великобритании).

Впрочем, если бы всё было так просто и логично, это была бы не авиация (которая, как известно, начинается там, где заканчивается порядок). Скажем, F-22, обитающие на авиабазе Эльмендорф-Ричардсон, носят буквы не EL, не ED, не ER и не какие-то другие подобные, а AK. Потому что база расположена на Аляске. А самолёты с авиабазы Кадена в Японии вообще обозначаются ZZ. Почему? Покрыто мраком тайны. Возможно, за этим кроется какая-то интересная история, но мы это, скорее всего, никогда не узнаем.

Иногда бывает и такое, что вместе с логикой выбрасывают и сами сокращения. У самолётов национальной гвардии Южной Каролины, например, на килях так и написано — South Carolina. Гордо и без купюр. Правда, это всё же национальная гвардия, «вояки по выходным», у них всё не как у людей…

В вихре времен

Напоследок стоит ответить на закономерный вопрос, почему случился такой бардак с обозначениями. Ответ, можно сказать, комплексный. Во-первых, еще во время войны масла в огонь подлила вездесущая пресса. Если посмотреть хронику испытаний Medium Tank M4 в США, то там четко слышится «Шерман». Английские индексы в прессе проскакивали довольно часто, что, отчасти, и привело к тому бардаку, который мы имеем сейчас. Во-вторых, сами понимаете, изначально информации по военной технике было доступно немного, а это идеальная среда для создания заблуждений и мифов, которые позже становятся каноничными.

Из серии «а вот и секретные документы подъехали». Источник, откуда у нас появились М3 Ли и М3 Грант. Откуда спецы с НИБТ Полигона это взяли, вопрос открытый. Они там вообще молодцы, многие ошибочные обозначения, как и заблуждения, пришли прямиком с Кубинки

В-третьих, любым людям свойственно ошибаться. В переписке военного периода нет-нет, да проскакивают «кривые» индексы. Даже у нас на НИБТ Полигоне Light Tank M3A1 назвали М3 Стюарт, а Medium Tank M3 назвали как «М3 Грант». А это типа документ. Ну а дальше по накатанной. При этом в войсках у нас их никогда ни «Стюартами», ни «Грантами» не называли. И если кто-то думает, что такие ошибки были только у нас, тот глубоко ошибается. Сами англичане свои машины называют криво, ну а поскольку это уже «канон», бороться очень сложно. Время лечит, конечно, но тот же кривой индекс Т-34/76, которого не было в войну, уже давно стал «каноничным». А у англичан всё еще хуже.

Американский танк M1 «Абрамс»

Танки серии «Абрамс» серийно выпускаются компанией General Dynamics Land Systems начиная с 1980 года. Они являются основными боевыми танками США и активно скупаются армиями Египта, Австралии, Марокко и других ближневосточных государств. Их главными особенностями считаются масса в рекордные 62 тонны и использование ряда новаторских решений вроде компьютерной системы управления огнем. Этот танк является одним из немногих, кто оснащен системой защиты от оружия массового поражения. Если враг применит ядерное или химическое оружие, эта система начинает подавать отфильтрованный воздух в маски членов экипажа. На данный момент выпущено 10 288 танков M1 «Абрамс».

Американский танк M1 «Абрамс»

У этого танка есть модификация M1A2 «Абрамс». Она выпускается с 1992 года и применялась во многих военных конфликтах вроде Иракской войны (2003-2011) и войны в Афганистане (2001-2014). Внутрь танка помещается 4 человека, пушка оснащена 42 боеприпасами, имеется пулемет, панорамный прицел, тепловизор и компьютеризированная бортовая аппаратура. Скорость движения танка M1A2 «Абрамс» достигает 66 километров в час, а стрельба ведется с частотой 10-12 выстрелов в минуту. Стоимость танка M1A2 оценивается в 5-6 миллионов долларов.

Видео с танком M1A2 «Абрамс»

Среди минусов M1A2 «Абрамс» выделяют слабую бортовую защиту и необходимость одного человека для зарядки пушки.

Тактико-технические характеристики

6.1 Размеры

  • Боевая масса, т: М1 – 55; М1А1 – 57,15; М1А2 – 62, 5
  • Длина, м: 7,92
  • Длина с пушкой, м: М1 – 9,77; М1А1, М1А2 – 9,83
  • Ширина, м: 3,66
  • Высота. м: 2,43
  • Эквивалентная толщина лба корпуса, мм: М1 – 550; М1А1, М1А2 — 650
  • Эквивалент по стойкости лобовой брони корпуса (БОПС), мм: М1 – 450; М1А1, М1А2 — 550
  • Эквивалент по стойкости лобовой брони корпуса (КС), мм: М1 – 550; М1А1, М1А2 – 650
  • Борта корпуса, мм: 20 (35 до МТО)
  • Корма корпуса, мм: 20
  • Эквивалентная толщина лба башни, мм: М1 – 700; М1А1 – 800; М1А2 – 900.
  • Эквивалент по стойкости лобовой брони башни (БОПС), мм: М1 – 380; М1А1 – 500; М1А2 – 700.
  • Эквивалент по стойкости лобовой брони башни (КС), мм: М1 – 500; М1А1 – 700; М1А2 — 900
  • Крыша, мм: 70
  • Клиренс, мм: 483…-432.

6.2 Бронирование

  • Тип брони: противоснарядная, катаная комбинированная и стальная
  • Активная защита: AN/VLQ-6 MCD (экспериментально, на единичных экземплярах М1А1)
  • Динамическая защита: ARAT (опционально).

6.3 Вооружение

  • Пушка: М1 – 105-мм М68А1; М1А1, М1А2 – 120 мм М256
  • Тип пушки: М1 – нарезная; М1А1, М1А2 — гладкоствольная
  • Длина ствола, калибров: 50.92 у M68; 44.2 у М256
  • Прицелы: основной прицел наводчика: комбинированый (всесуточный) перископический монокулярный со встроенным лазерным дальномером. Зенитный: перископический монокулярный Kollmorgen Model 938. Резервный: телескопический шарнирный Kollmorgen Model 939
  • Пулемёты: 1 × 12,7-мм M2 HB и 2 × 7,62-мм M240
  • Боекомплект, выстрелов / 12,7-мм / 7,62-мм патронов: М1 – 55/900/11400; М1А1, М1А2 – 40 (17 из них относятся к первой очереди)/900/11400.

6.4 Подвижность

  • Двигатель: ГТД Avco Lycoming AGT-1500 1500 л.с.
  • Мощность двигателя, л.с: 1500
  • Удельная мощность, л.с./т: М1 — 27,6 (22,6); М1А1 — 27,1 (22,3); М1А2 — 23,80
  • Максимальная скорость по шоссе, км/ч: М1, М1А1 — ~65; М1А2 — ~67
  • Запас хода по шоссе, км: М1, М1А1 – 440; М1А2 — 465
  • Тип подвески: индивидуальная торсионная
  • Удельное давление на грунт, кг/см²: М1 — 0,93; М1А1 — 0,95; М1А2 — 1,07
  • Преодолеваемый ров, м: 2,7
  • Преодолеваемая стенка, м: 1,2
  • Преодолеваемый брод, м: 1,2 (2,0 с ОПВТ).

6.5 Остальные параметры

  • Боевая масса, т: М1 — 54,4; М1А1 — 61,34; М1А2 — 62,14; M1A2SEP — 63,1
  • Компоновочная схема: классическая
  • Экипаж, чел.: 4.

М3 «Стюарт»

Представляет собой американский легкий танк, созданный в 1940 г. Базой для него послужили «кавалерийский» М1 и легкий М2А4. Местом для силового отделения стала задняя часть корпуса, средняя – для боевого и управленческого отделений, носовая – для трансмиссии и ведущих колес. Ходовая часть представлена четырьмя малыми попарно сблокированными опорными катками и подрессоренными направляющими колесами. Для изготовления корпуса и башни использовалась катанная листовая броня. Сборка осуществлялась путем сваривания с применением специальных заклепок. Танк вооружили 37-миллиметровой пушкой, которая работала в паре с пулеметом калибра 7,62 мм.

Кроме того, в данном танке использовались три 7,62-миллиметровых пулемета, местом для установки которых стала носовая часть бронетехники. Два пулемета были расположены у бортовых отсеков, один – возле водителя. Для управления стрельбой из основного танкового орудия и спаренного с ним пулемета М3 «Стюарт» оборудовали телескопическим прицелом и механическими устройствами для наведения оружия на цель.

Данный американский танк являлся базовым. На его основе были спроектированы М3А1 и М3А3. Новые модификации были с круглыми башнями, командирская башенка отсутствовала. В устройстве этих танков имелись специальные системы, задача которых – стабилизировать пушку по вертикали. М3А3 выпускался с 1942 года. В отличие от аналога, три носовые пулемета разработчики решили убрать. Однако позже один оставили в распоряжении водителя танка. Сборка бронетехники осуществлялась исключительно методом сваривания. Данные американские танки Второй мировой войны использовались разведывательными подразделениями. В 1943 г. на смену М3 пришел танк М5. Численность выпущенных американских танков серии М3 «Стюарт» составила 13,5 тыс. единиц.

Д

Дамаг – от английского Damage — урон. «Нанести 1к дамага» — нанести противнику 1000 урона, «Надамажить в борт» — несколько раз попасть в борт танка противника, причинив ему урон

Донат, донатер, донатор, дон –от английского Donate – пожертвовать. Игрок, вкладывающий в игру реальные деньги для покупки голды, премиум аккаунта и премиумных танков.

Донатить – вкладывать в игру деньги

Деф – от английского Defence – защита, оборона. Оборонительная игровая тактика. «Я на дефе» — я в обороне; «Остаюсь дефить базу» — игрок остается возле базы и защищает ее от захвата противником.

ДПМ – урон в минуту (DPM – damage per minute). Если скорострельность танка 10 выстрелов в минуту, а урон от каждого выстрела 240 единиц, то ДПМ равен 2400.

M1A2 SEP v2 Abrams

Единиц – 1 611

Это танки, устанавливаемые на популярную военную боевую платформу в Абрамс, во втором поколении. Первые машины этой модификации появились еще в 1992-ом году, они получили тепловизионный прицел, обновления наводчика и многое другое. Конкретно эти танки США M1A2 SEP v2 Abrams появилась в 2008-ом году. Управляя ими операторы могут следить за обстановкой через дисплеи, которые стали цветными. Также был улучшен двигатель и введены инновационные технологии.

Из основного вооружения танки США 2021 имеют пушку с калибром 120 миллиметров М256. Производят ее немцы, но только с использованием лицензии от американцев. Говоря о боезапасе, то тут уже использовали последние инновационные технологии. Бронебойный снаряд изготавливается при помощи уранового сплава, так что пробить сталь с толщиной больше 75 сантиметров для него не будет проблемой, притом, что расстояние до нее от танка будет 2 километра. Максимальная же дистанция таких снарядов 3,5 километра.

Еще одно преимущество, почему танки на вооружении США считаются одними из лучших, это масса M1A2 SEP v2 Abrams, достигающая 62,5 тонн, в боекомплекте стандартно находится 40 единиц. Из вспомогательного орудия это 3 пулемета, два калибра 7,62 миллиметра и один на 12,7 мм. Двигатель танка обладает мощностью в 1500 лошадиных силы, такой позволяет 62-хтонной машине двигаться по шоссе со скоростью 67 километров в час. Полного бака хватает на 470 километров пути.

  • Масса: 62,5 т.
  • Длина: 9 830 мм
  • Высота: 2 430 мм
  • Ширина: 3 660 мм
  • Калибр пушки: 120 мм
  • Мощность мотора: 1 500 л. с.
  • Скорость: 67 км/ч

Abrams

Конструкторские работы по созданию американского танка «Абрамс» были начаты в 1971 г. С целью минимизировать технологический риск разработчиками было принято решение в ходе проектирования использовать классическую схему. Производством занялись сотрудники компании «Крайслер». В 1981 г. был готова первая опытная модель, которая значилась как М1. После успешных тестирований поступила на вооружение США. Также М1 используется египетской и австралийской морской пехотой. Американский танк «Абрамс» назван в честь генерала армии Крейтона Абрамса. М1 послужил базой для создания линейки модификаций с различными боевой массой и другими тактико-техническими характеристиками.

М1 весит 55 т. Боевая масса М1А1 составляет 57,15 т, а М1А1 – 62,5 т. В базовом «Абрамсе» толщина корпусной брони – 55 см, в модификациях она увеличена до 65 см. В производстве тяжелых танков данной серии разработчики используют противоснарядную, катанную комбинированную и стальную броню. Для единичных экземпляров М1А1 в целях эксперимента применили активную защиту AN/VLQ-6 MCD. Стрельба из М1 осуществляется из нарезной 105-миллиметровой пушки М68А1. Экипажи модифицированных «Абрамсов» поражают цели при помощи гладкоствольных пушек М256 калибра 120 мм. Танки оборудованы дополнительным вооружением – одним 12,7-миллиметровым пулеметом М2 НВ и двумя зенитными М240 калибра 7,62 мм.

Функцию силового агрегата выполняет мотор Avco Lycoming AGT. Двигатель обладает мощностью 1500 лошадиных сил. Ходовая часть с индивидуальной торсионной подвеской. Показатель запаса хода в базовой модели и М1А1 составляет 440 км. В М1А2 данный параметр увеличен до 465. Как утверждают специалисты, сегодня «Абрамс» является самым лучшим тяжелым танком. С надежным и мощным двигателем М1 очень подвижен и может дать фору легким танкам. Используемые снаряды М829А3 обладают самой высокой бронепробиваемостью.

Несмотря на наличие достоинств, М1 имеет и недостатки. Минус «Абрамса» заключается в том, что он усилен только фальшбортом, для изготовления которого используется мягкая сталь и наполнитель. В связи с этим фактом американский М1 становится легко уязвимым для противника. Кроме того, для «Абрамсов» не характерно наличие управляемого вооружения. Оружейными конструкторами США недостатки М1 тщательно прорабатываются с учетом имеющегося опыта боевых действий.

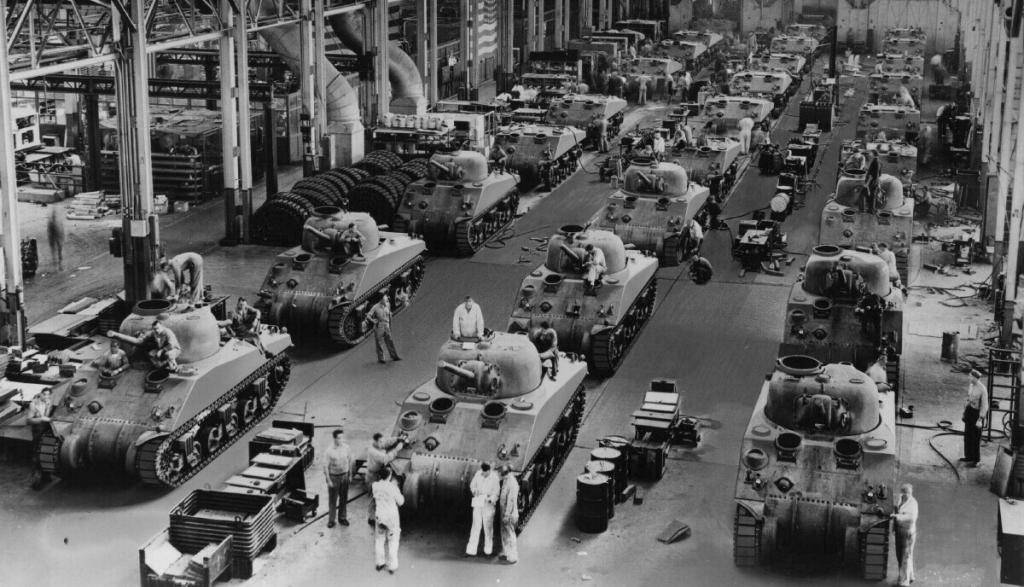

М4 «Шерман»

Выпуск данной модели был налажен в 1942 г. На то время в армии Соединенных Штатов М4 использовался в качестве основного танка. В 1943 г. несколько партий изготавливались на экспорт в Англию и Советский Союз. В отличие от М3, корпус «Шермана» имел другую конфигурацию. Также в М4 была применена новая компоновка вооружения. Силовая передача осталась прежней.

С целью повысить боевые качества нового танка американскими конструкторами с 1942 по 1943 год создавались все новые и новые модификации М4. Всего на базе «Шермана» спроектировали 7 моделей бронетехники. Из них на вооружении США состояло только 4: кроме базового варианта, американской армией использовались М4А1, М4А3 и М4А4. В производстве каждой модификации применялась своя технология. Лобовые детали в корпусе в количестве трех штук были литыми. Для их изготовления применяли литье. Их соединение друг с другом выполнялось посредством болтов или технологии сваривания.

В качестве вооружения использовалась 105-миллиметровая гаубица и две пушки калибром 75 и 76,2 мм. В М4А3Е2 использовалась усиленная броневая защита (15,2 см). В годы Второй мировой выпустили свыше 48 тыс. М4 «Шерман» различных модификаций.

П

ПА, прем – премиум-аккаунт, за реальные деньги покупается на определенный промежуток времени, при этом вы получаете +50% бонус к деньгам и опыту за каждый бой.

Пендосы – игроки, которые в основном предпочитают американскую технику

Персик, СП – американский премиумный средний танк 8 уровня T26E4 Super Pershing

Песочница, песок – бои танков 1-4 уровня. Все новые игроки неизбежно начинают играть с песочницы, учатся там.

Пинг – показатель, немного схожий с ФПС. Означает количество миллисекунд, необходимых чтобы данные дошли от сервера к клиенту. Чем пинг меньше, тем комфортнее игра. Нормальным считается пинг не выше 90. Если пинг больше 90 – можно попробовать перейти на другой сервер, проверить свое сетевое оборудование, в конце концов сменить провайдера.

Подкалибер, ПБ – подкалиберно-бронебойный снаряд

Приглос – приглашение для вступления в клан, роту или взвод. «Кину приглос после боя» — по окончанию боя приглашу тебя в взвод для совместной игры.

ПТ – противотанковая САУ

Пуха – орудие, пушка

Пызик, пазик — название ряда немецких танков, начинающихся с «Pz»

С

Свет, засвет (засветился, просвети, посвети, сделай засвет, дай свет, светани) – основная роль легких танков, когда они обнаруживают расположение танков противника и при помощи раций (это происходит автоматически) сообщают про них союзникам, благодаря чему танки противников становятся видимыми и на миникарте, и в прицеле

Светляк – легкий танк. Быстрый, с хорошим обзором и мощной рацией

Скилл – от английского Skill — умение игрока. «Скилованный игрок» — игрок умеющий играть

Слив – ситуация, когда команда союзников быстро погибает, не нанеся существенного урона противнику (то есть когда враги быстро и умело громят танки союзников). «Наша команда слилась на первых минутах» — наша команда проиграла бой очень быстро, в первые же минуты все были уничтожены

Совки, совкофилы – игроки, предпочитающие играть на советской технике. Крайний случай — играющие исключительно на ней.

СТ – средний танк

Стата – статистика игрока, показатель игровых достижений. «У тебя крутая стата» — у тебя хорошие игровые достижения, ты умелый игрок

Статист – игрок с хорошей игровой статистикой (от «стата»)

Сток (стоковый), топ (топовый) – комплектации танка, зависящие от того какие модули на нем установлены. Сток означает низший ранг, топ – высший. Например, стоковое орудие – в ветке исследования танка является самым первым, базовым. Топовое орудие – орудие, последнее в ветке исследований танка, по всем показателям превосходит стоковое. Топовый танк – танк в самой последней, финальной комплектации, имеющий наилучшие модули.

Сушка, суха, су – прозвище всех советских танков и артиллерии, в названии которых встречаются буквы СУ (СУ-26, СУ-5, СУ-85, СУ-100М1 и другие)

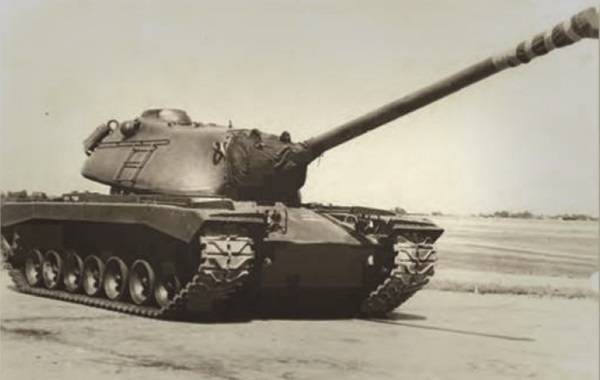

Конструктивные особенности американского танка Т34

Что же представлял собой американский танк Т34?

За исключением новой артиллерийской системы был конструктивно практически идентичен Т29.

Его основное вооружение — 120-мм орудие Т53 с раздельным гильзовым заряжанием — размещалось в литой башне, имевшей погон диаметром 2,032 метра.

Поворот башни мог производиться при помощи электрогидравлической системы (полный оборот за 20 с) или вручную.

Максимальная скорострельность достигала 5 выстрелов в минуту. Прицеливание осуществлялось при помощи телескопического (Т143Е2) и перископического (М10Е10) прицелов.

Слева от орудия монтировалось два 12,7-миллимитровых пулемета М2. Точно такой же пулемет устанавливался на крыше башни.

Фото 4. Первый из шести заказанный прототипов Т43, середина 1949 г.

В лобовом листе корпуса справа устанавливался один 7,62-миллимитровый пулемет М1919А4.

Для изготовления корпуса использовалась гомогенная бронь.

Наиболее защищенной была его лобовая часть с толщиной бронирования порядка 10 см.

На борта «шел» 76-миллимитровый бронированный лист, корма «сшивались» из 19-51-мм бронелиста.

Толщину носовой части днища танкостроители довели до 38 мм. Точно такой же толщиной могла «похвастаться» и крыша корпуса.

Наиболее мощным было бронирование башни, варьировавшееся от 127 до 203 мм. Толщина брони маски пушки составляла 203-279 мм.

Первоначально планировалось, что Т34 будет оснащаться двигателем Еогб САС, но в окончательном варианте машина получила V-образный 12-цилиндровый бензиновый двигатель Continental АУ-1790-З, развивавший максимальную мощность 810 л. с.

Топливо — бензин с октановым числом 80 — размещалось в баках емкостью 1 200 л.

Ходовая часть одного борта включала восемь прорезиненных опорных катков, снабженных отдельными торсионными подвесками, верхняя ветвь гусеницы поддерживалась 7 роликами.

Танк был рассчитан на экипаж из 6 человек.

Командир танка вместе с наводчиком и двумя заряжающими должен был располагаться в башне, а водитель и его помощник – в отделении управления (передняя часть корпуса).

Поскольку речь шла в основном о замене вооружения, то особых затруднений при переделке Т29 в Т34 не ожидалось.

Однако проблемы не заставили себя долго ждать.

Фото 5. Прототип Т43, башня развернута назад. Хорошо виден длинный (60-калиберный) ствол орудия

Сначала для уравновешивания орудия пришлось добавить массивный противовес на корме башни. Далее в процессе огневых испытаний выяснилось, что после выстрела возникает сильная загазованность боевого отделения.

Оба вентилятора не могли справиться с пороховыми газами более мощного орудия.

Стала очевидной и такая малоприятная вещь, как «обратная вспышка», — именно из-за нее во время испытаний на военной базе Форт Нокс было госпитализировано два человека, а на полигоне в Абердине у нескольких солдат обгорели брови и волосы.

Причина – не до конца сгоревшие пороховые газы.

Они проникали в башню при экстракции гильзы и после смешения с кислородом снова воспламенялись.

Установка в боевом отделении компрессора для продувки ствола не устранила негативных последствий выстрела, из-за чего орудия были оборудованы устройством, отсасывающим дым.

Решение оказалось очень удачным и впоследствии применялось на других американских танках.

Но хотя Т34 и выглядел наиболее перспективным из имеющихся на то время проектов тяжелых танков, как армия, так и морская пехота (предъявлявшие схожие требования к тяжелому танку) в один голос настаивали на снижении его массы, повышении мобильности и маневренных характеристик.
