Немецкая граната М24 – легендарная «колотушка»

Принцип действия

Для М-24 немецкими конструкторами был предусмотрен терочный тип воспламенительного механизма. Он состоял из терочного устройства и вытяжного шнурка, конец которого был оснащен специальным белым фарфоровым или свинцовым кольцом. Верхним своим концом шнурок крепился к терочному устройству. Оно имело форму трубки, внутри которой и был расположен терочный состав, сквозь него конструкторы пропустили проволочную спираль (терку). Местом расположения для порохового замедлителя стал центральный канал втулки, которой при помощи ввинчивания была оснащена трубка.

Без капсюля-детонатора М-24 считалась абсолютно безопасной. Для эксплуатации гранаты ее втулка обязательно должна содержать данный воспламенитель. Одной из особенностей М-24 можно считать наличие серо-белой дымовой завесы, которая могла сохраняться до трех минут, прикрывая таким образом пехоту от глаз противника.

Новое время — новые формы

На рубеже 19-20х веков металлические сферы сменили другие образцы. Во время русско-японской войны 1904-1905 годов появилась осколочная граната, на долгие времена ставшая примером конструкции для подобных видов боеприпасов – ручная граната Лишина Н.С., впервые примененная в мукденском сражении.

Для оболочки в российской армии использовались гильзы от снарядов, начиненные пироксилином, а в качестве детонатора капсюльный взрыватель Нобеля. Японцы применяли жестяные коробки с мелинитом, снабженные бикфордовым шнуром и длинной деревянной ручкой, игравшей роль стабилизатора при броске.

Активно применялся терочный запал (в трубке, покрытой горючим составом находился ребристый стержень на шнурке с кольцом). При выдергивании кольца искра от трения поджигала замедлитель. Наиболее известны немецкие и французские образцы гранат.

Первая ручная граната в британской армии, осколочная граната Миллса, стала самой используемой на полях Первой Мировой. Эти боеприпасы поставлялись в колчаковскую армию белых в Гражданскую войну. Граната имела корпус овальной формы из чугуна с вертикальными и горизонтальными насечками.

Зарядом служил аматол. Масса в снаряженном состоянии – 600 грамм (взрывчатое вещество 60-70 грамм). Для подрыва был применен ударно-предохранительный механизм, состоявший из чеки, скобы и ударника с боевой пружиной. Перед применением запал ввинчивался в нижней части.

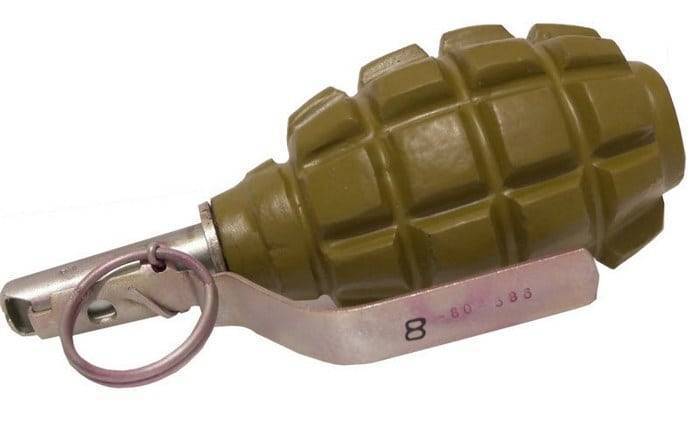

Время до взрыва – 7 секунд, разлет осколков от 30 до 100 метров. Стоит отметить и гранату F1 ставшую прообразом знаменитой «лимонки».

Другие немецкие гранаты

Второй массовой моделью немецких гранат Второй мировой войны стала Eihandgranate M39 (так называемое «яйцо»), которая стала поступать на вооружение в 1939 году.

Благодаря этому появилась возможность стрельбы гранатой М39 из сигнальной германской ракетницы с нарезным стволом модели LP-34 «Вальтер».

Из-за невысокой точности стрельбы и необходимости применения приспособления Wurfkorper 361 LP широкого распространения такой метод не получил. Для стрельбы гранатами М24 применялась насадка Brizanzkorper fur LP со сходной конструкцией.

Из-за малого радиуса эффективного воздействия осколков (не более 3 метров), гранаты применялась в боях в условиях городов.

Граната под обозначением HG-43 продержалась на вооружении швейцарской армии вплоть до начала 90-х годов прошлого столетия. Похожая по схеме граната Hardjoituskranaati M41 применялась в финской армии.

Для этого от корпуса откручивалась рукоятка, а вместо запала устанавливался взрыватель мгновенного действия моделей DZ-35 или ZZ (нажимного типа).

Связки из трех М24 могли устанавливаться в корпус подходящей по диаметру гильзы или трубы. Пространство заполнялось чугунными и стальными осколками. Такие самодельные мины встречались в Карелии.

Граната М24 существовала не только в боевом, но в дымовом варианте. Внешнее отличие заключалось в более темной окраске, белом кольце и литерах Nb на корпусе. На нижней части корпуса имелись несколько отверстий для выхода дыма. Суммарный выпуск гранат М24 за годы войны превысил 75 млн. штук.

Порядок применения

Для применения гранаты Stielhandgranate 16 нужно было отвинтить крышку в нижней части рукоятки, энергично дёрнуть за выпадавший при этом шнур с фарфоровым шариком

Так как капсюли-детонаторы при поставке гранат в войска (в ящиках по 15 штук) хранились отдельно, для подготовки гранаты к бою следовало открутить от корпуса рукоятку, вставить в него капсюль-детонатор и вновь привинтить рукоятку.

Для применения гранаты нужно было отвинтить крышку в нижней части рукоятки, энергично дёрнуть за выпадавший при этом шнур с фарфоровым кольцом, и немедленно бросить гранату в цель.

При выдёргивании вытяжного шнура, соединённая с ним проволочная тёрка, завитая в спираль, проходя через отверстие в стаканчике выпрямлялась, создавая трение и воспламеняя тёрочный состав. Пламя тёрочного состава зажигало пороховую мякоть замедлителя, которая горела около 4,5-5 секунд. Огонь от пороховой мякоти передавался капсюлю-детонатору (запалу), взрыв которого вызывал детонацию взрывчатого вещества заряда гранаты.

Часто взрыв происходил позже (примерно через 8 секунд), однако отсутствие взрыва по истечении 10-30 секунд после выдёргивания шнура указывало на то, что огонь не достиг запала или запал не сработал, в связи с чем граната не представляла опасности взрыва.

Классификация

По назначению гранаты бывают:

осколочные, которые в свою очередь подразделяются на несколько видов:

  1. наступательные, с эффективным действием до 25 метров;
  2. оборонительные, с более массивными поражающими элементами, радиус поражения до 200 метров;
  3. универсальные, со съемной рубашкой(ручная граната Дьяконова – РГД-33).

специальные гранаты:

  1. фугасные, для подрыва фортификационных сооружений;
  2. зажигательные;
  3. химические, в том числе и дымовые, а также с БОВ;
  4. агитационные.
  • противотанковые: фугасные и кумулятивные;
  • нелетальные(полицейские): газовые и травматические.

Перечисленные виды получили массовое применение на полях Второй Мировой войны.

Метание ручных гранат стало отдельной дисциплиной воинских уставов.

По способу метания гранаты подразделяются:

  • ручные, метание производится вручную, мускульной силой бойца;
  • винтовочные – тромблоны, метавшиеся с помощью насадок на ствол винтовки под давлением пороховых газов;
  • винтовочно-ручные, смешанный вариант двух первых типов;
  • калиберные, оборудованы вышибным зарядом и метаются из стволов специального оружия, например ВОГ-25 для РГ-6, ГП-25 и 30 или выстрелы к американскому гранатомету М79 и М203;
  • противотанковые гранаты с реактивным двигателем, например РПГ-18 «Муха».

Стоит отметить, что реактивные гранаты отличаются от ручных противотанковых гранатомётов, как применением, так и устройством, несмотря на похожую аббревиатуру.

Боевое применение и распространение

Первый вариант Handgranate 17 оказался популярным среди пехотных частей кайзеровской Германии и применялся против пехоты и для разрушения проволочных заграждений.

Были отмечены отдельные случаи использования гранаты против танков.

Во время Второй мировой и Великой Отечественной войн М24 являлась основным типом подобного вооружения. Помимо одиночных гранат применялись связки, которые собирались на проволоке и пружинных держателях. В состав связки могли входить гранаты моделей М24 и М39.

На начальном этапе войны для борьбы с советскими танками применялся метод подброса связки гранат под нишу башни танка (как можно ближе к погону). Взрывы связки вполне хватало для заклинивания башни или сдвигания ее со штатного места. В отдельных случаях практиковалось забрасывание гранаты в ствол орудия.

Гранаты М24 применялись не только солдатами Вермахта, но и советской стороной (где имела прозвище «колотушка»). После 1945 года оружие использовалось в ходе боевых действий во Вьетнаме

Слабые стороны

Несмотря на ряд достоинств, осколочная граната Stielhandgranate была не лишена и некоторых недостатков:

  • Взрывчатое вещество, используемое для начинки корпусов, было очень неустойчиво к воздействию влаги. Объясняется это тем, что в качестве ВВ в военное время преимущественно использовался суррогат, основой для которого была аммиачная селитра. В связи с этим хранение М-24 существенно усложнялось: находиться гранаты должны были обязательно в разобранном виде (с вынутыми и размещенными отдельно капсюлями-детонаторами). При этом на складах приходилось внимательно следить за тем, чтобы влага не воздействовала на сам корпус Stielhandgranate. Отрицательное воздействие влаги сказывалось и на терочном запале. Очень часто он приходил в негодность. При выдергивании шнура зажигание не осуществлялось, и граната не срабатывала.
  • Ручная осколочная М-24 могла прийти в полную негодность и в результате длительного хранения. Это было вызвано свойством взрывчатых веществ слеживаться.
  • Замедлитель был рассчитан на пять секунд. Таким образом, немецкому солдату, выдернувшему запальный шнур, нужно было уложиться в это время и метнуть М-24. Замедлитель также мог сработать как на полсекунды раньше, так и на четыре секунды позже.

Устройство и принцип действия

Ручные осколочные гранаты предназначены для поражения и уничтожения живой силы и техники противника. Устройство у всех схожее, разница состоит лишь в весе и расстоянии разлета осколков при разрыве. Запал, время его горения, расстояние броска — примерно одинаковое.

Корпус оборонительных гранат массивней и толще. Для более эффективного разрыва на него наносится вертикальная и горизонтальная насечка. Боевые свойства и назначение обуславливают материал корпуса, состав разрывного заряда.

Схематичное устройство ручных осколочных гранат:

  • корпус (в современных боеприпасах двухслойный/многослойный, в некоторых моделях внутрь помещается насеченная металлическая лента или стальные шарики), служащий для помещения составных частей, и для образования осколков. Изготовляется из металлических сплавов, либо других материалов в зависимости от назначения;
  • разрывной заряд (взрывчатое вещество: тротил, мелинит, гексоген);
  • запал — самая сложная часть, состоящая из предохранителя (чека), спускового рычага, ударника и детонирующего заряда с капсюлем. Время срабатывания большинства современных запалов составляет от 3,5 до 4 секунд.

Сейчас преимущественно используются запалы двух типов:

  1. унифицированный (в частности УЗРГМ, ударно-спусковой механизм после освобождения предохранительной скобы, обеспечивает накалыванием ударником капсюля-замедлителя по выгоранию которого происходит подрыв заряда);
  2. ударно-дистанционного действия (снабжен дополнительными предохранителями, капсюлями, инерционным грузом, который активирует детонатор при столкновении с преградой. Безопасность при случайном падении гранаты обеспечивает механизм дальнего взведения). Необходимо отметить и существование других типов запалов, это например тёрочный запал, массово использованный при производстве немецких «колотушек» М24, в период Второй Мировой войны.

Устройство гранаты М24

По своему назначению Stielhandgranate 24 относится к наступательному типу с дистанционным взрывателем. В состав конструкции входят следующие элементы:

  • Тонкостенного (с толщиной стенок не более 1,0 мм) металлического корпуса, в котором расположен заряд взрывчатого вещества и боевой запал. В качестве заряда применялась соединения на базе аммиачной селитры или пироксилина (гранулированный тротил). Вес заряда варьировался в пределах 160…180 граммов. Тип вещества указывался в виде кода на корпусе («Mo» – монахит, «Do» – донарит или «Grf.88» – пикриновая кислота).
  • Запал или дистанционная трубка терочного типа, состоящая из нескольких элементов. В верхней части имелась полая алюминиевая муфта с наружной резьбой, при помощи которой запал фиксировался в корпусе гранаты М24. На верхнем торце муфты устанавливался детонатор лучевого воспламенения Sprengkapsel №8, а с другой стороны вкручивалась стальная трубка с пиротехническим замедлителем горения. Применение мягкого алюминия позволяло осуществлять плотное обжатие детонатора. На другой конец замедлителя наворачивался свинцовый колпак, внутри которого располагался воспламенительный заряд. В колпаке устанавливался металлический запальный стержень с шероховатой поверхностью, оснащенный металлическим кольцом для установки шнура.
  • Деревянной рукоятки, довольно длинной. Внутри рукоятка выполнена полой и в ней расположен вытяжной шнур запала с фарфоровым или свинцовым роликом на конце, служащим для более надежного захвата шнура рукой. Снизу на рукоятке имеется металлическое кольцо с резьбой, на которую накручена предохранительная крышка. На верхнем конце рукоятки имеется наконечник с резьбой, при помощи которого выполняется соединение рукоятки и корпуса.

Для использования гранаты М24 требовалось открутить крышку на рукоятке, которая служила предохранительным устройством. Крышка изготовлялась из тонкого стального листа (толщина около 0,3 мм) и окрашивалась в цвет головной части.

В крышке установлена пружина, которая прижимает ролик и не даёт ему болтаться. Из рукоятки выпадал шнур с роликом, за который следовало резко потянуть. При этом начинал двигаться стержень, за счёт силы трения происходило зажигание воспламенителя, а затем начиналось горение заряда замедлителя.

После этого следовало совершить бросок, поскольку взрыв происходил спустя 4,5…5 секунд (по факту – до 8 секунд). Убойная сила осколков стандартного варианта М24 составлял до 15 метров. В случае не срабатывания гранаты в течение 30 секунд, она считалась не опасной. Так как жало ударника отводилось от капсюля пружиной.

При использовании гранаты типа Stielhandgranate 43 требовалось открутить предохранительный колпачок на верхней части.

Колпачок для удобства использования был связан с запальным шнуром. Дальнейшее применение не отличалось от модели М24.

Для усиления эффекта взрыва гранаты М24 могли быть собраны в связки. При одиночном использовании часто применялась дополнительная стальная или металлокерамическая оборонительная рубашка с насечкой на готовые поражающие элементы, которая надевалась на основной корпус и фиксировалась металлической проволокой.

Применение рубашки позволяло увеличить радиус разлёта осколков до 100 м, причём они сохраняли убойную силу на дистанции до 30 метров.

Для переноски и хранения применялась многоразовая металлическая укупорка на 15 мест, оснащённая ручкой для переноски.

Гранаты перевозились без запалов и детонаторов. В каждой укупорке могли размещаться 10 обычных М24, и пять гранат М24 с дополнительной рубашкой. В конце войны для хранения стали использоваться деревянные прямоугольные ящики с верёвочными ручками по бокам.

Детонаторы Sprengkapsel №8 хранились в укупорке в отдельном деревянном пенале, оснащённом сдвижной крышкой. Пенал упаковывался в картонную оболочку.

YouTube3:26

Воспламенители Brennzunder 24 находились в металлической коробочке, проклеенной специальной лентой, которая защищала устройства от сырости. Непосредственно перед применением воспламенители и детонаторы устанавливались в рукоятках. На головной части гранаты имелось нанесённое белой краской предупреждение «перед применением поставить детонатор».

История создания

Конструкция немецкой гранаты М24 мало отличается от аналогичного изделия, появившегося на начальной стадии Первой мировой войны. Граната Stielhandgranate 15 появилась на вооружении пехотных гренадерских частей в начале 1916 года и массово применялась в ходе сражений под Верденом.

Отличительной особенностью первой модели стала ручка с шарообразным наконечником, из которого висел шнур. В качестве предохранителя применялось наклеивание шнура пластырной лентой к боковой поверхности и заливка парафином, который попутно обеспечивал защиту от влаги. Встречались варианты Stielhandgranate 15 с рычажным приводом запала (схема Poppenbergsches).

Более поздний вариант Stielhandgranate 16 оснащался упрощенной рукояткой, на конце которой размещался металлический предохранительный колпачок. Для снаряжения гранат использовалась смесь, состоявшая из трех компонентов:

  • 84% аммиачной селитры;
  • 12% тротила;
  • 4% древесной муки.

Гранаты оснащались пружинной скобой для переноски на поясе или за голенищем сапога и «длинным» запалом, который горел 6,5 секунд. В самом конце войны выпускались упрощённые эрзац-варианты с картонными ручками, прибитыми гвоздями к переходному кольцу и установленным в заводских условиях запалом.

Первая модернизация произошла в начале 20-х годов и заключалась во внедрении «короткого» запала (время горения не более 5 секунд), уменьшенной боевой части и нового крепления для переноски (в форме петли).

Для снаряжения стало применяться более мощное вещество, которое немного улучшило боевые характеристики. Новый вариант стал называться Stielhandgranate 24 mit Brennzunder 24 (ручная граната тип 24 с пороховой дистанционной трубкой образца 1924 года) или коротко Stielhgr 24.

Кроме того, существовал упрощенный вариант Stielhandgranate 43, который стал производиться с 1943 года.

Отличием этой гранаты стало применение запала Bz.E.39 (от модели М39), вкрученного в верхнюю часть головной части. Такая конструкция позволяла использовать гранату со снятой рукояткой.

Для снаряжения применялись три вида запалов, отличавшихся цветом колпачков и временем горения:

  • красный (на 1 сек);
  • синий (на 4,5 сек);
  • желтый (на 7,5 сек).

Окраска и маркировка гранат

Корпуса гранат Stielhandgranaten 24 окрашивались в стандартный для

немецкой армии цвет feldgrau (полевой серый) или в темно-зеленые тона,
причем финишное покрытие наноси
лось на предварительно загрунтован
ную красной краской поверхность.

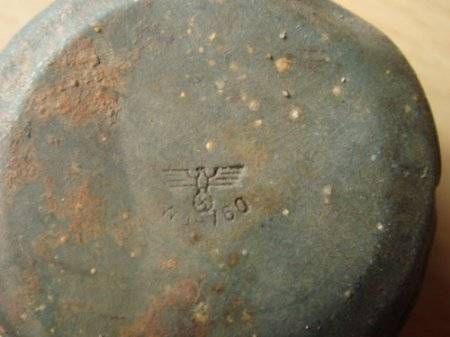

Маркировка на крышке банки гранаты. Выдавленное клеймо года выпуска и штамп военной приемки выполненный белой масляной краской
Иногда на банке проставлялся номер заказа и код производителя.

На ручке гранаты ставилось выдавленное клеймо:

Выдавленное клеймо на ручке гранаты

На ручках гранат раннего выпуска ставился еще и штамп военной приемки

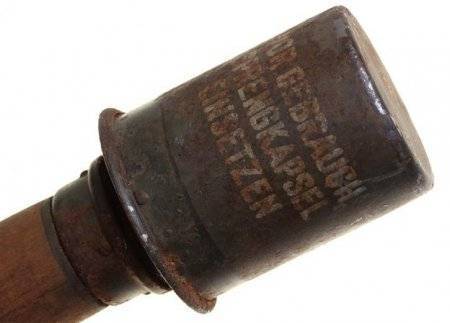

На боковые стенки гранаты краской наносилась трафаретная надпись-предупреждение: “VOR
GEBRAUCH SPRENGKAPSEL EINSETZEN” (перед использовани
ем установить капсюль-детонатор)

Трафаретная надпись на корпусе гранаты

Вид ВВ отражается в маркировке на корпусе в виде буквенно-цифрового кода ”Mo” (монахит), ”Do” (донарит), ”Grf.88” (пикриновая кислота).

Клейма на гранатах разных производителей и разного времени выпуска могли отличатся, кроме того существовали редко встречающиеся дополнительные клейма:

Буква “К” сокращение от “Kalte” – то есть граната адаптирована для использования в условиях низких температур.

Клеймо военной приемки нанесенное не краской а выдавленное на корпусе гранаты

банка 1942 года без клейма военной приемки

клеймо СС на ручке гранаты

вариант клейма на ручке

Устройство гранаты

Основными узлами гранаты являются: “банка” с взрывчаткой, деревянная рукоятка с воспламенителем и капсюль-детонатор. Внутри корпуса помещается заряд ВВ и капсюль-детонатор №8. Воспламенительный механизм относится к механизмам терочного типа. Он состоит из дистанционной трубки с капсюлем, стаканчика с терочным составом, чашечки стаканчика, проволочной терки со свинцовым (или фарфоровым) шариком и шнура с вытяжным кольцом. При выдергивании вытяжного шнура, соединенного с проволочной теркой, последняя, будучи завита в спираль, проходя через отверстие в стаканчике, выпрямляется, создает трение и воспламеняет терочный состав. Пламя терочного состава зажигает пороховую мякоть замедлителя, которая горит 4,5-5 секунд. Огонь от пороховой мякоти передастся капсюлю-детонатору, который, взрываясь, детонирует основной заряд.

Для подготовки гранаты к бою необходимо открутить банку от ручки, вставить в корпус капсюль-детонатор №8 закрытой стороной вверх и вновь привинтить банку к ручке. Для применения гранаты необходимо отвинтить колпачок в нижней части рукоятки. Из рукоятки выпадет на шелковом шнурке белый фарфоровый шарик – вытяжное кольцо. Далее следует энергично выдернуть шнурок, держа его за шарик и немедленно бросить гранату в цель.

керамический вытяжной шарик

Если граната не разорвалась в ближайшие полминуты, то в дальнейшем она опасности не представляла.

терочный воспламенитель

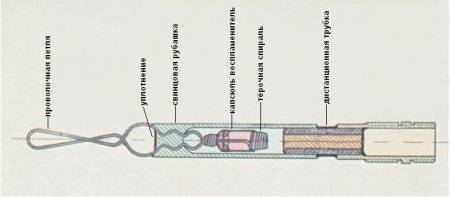

Устройство терочного воспламенителя

Воспламенитель с капсюль-детонатором №8
Разновидности соединения банки и ручки гранаты:

Образ немецкого солдата неразрывно связан с некоторыми элементами обмундирования и вооружения. Среди них каска цвета «фельдграу» с характерной формой, пистолет-пулемет МП38/40 и гранаты М24 с длинной деревянной ручкой. Без этих атрибутов не обходится ни один фильм про Великую отечественную войну и ни одна историческая реконструкция событий тех лет.

Из-за схожести с русской толкушкой, которой мы все разминаем вареный картофель, ее так и прозвали. Нужно отметить, что русские солдаты пользовались такими трофейными гранатами в боях, как впрочем, и , но это немного другая история.

Другое применение

Корпус распространённой гранаты Stielhandgranate 24 применялся также при изготовлении противопехотных мин Stielhandgranate 24/D.Z. 35, при этом деревянная рукоятка с запальным устройством отвинчивалась, а на корпус с зарядом взрывчатого вещества с капсюлем-детонатором Sprengkapsel No8 устанавливался с использованием переходника Spannmutter (из-за разного размера резьбы) взрыватель нажимного действия D.Z. 35.

При взрыве такой мины бо́льшая часть осколков корпуса (93-97 %) уходила в землю, а основное поражение наносилось направленной вверх ударной волной.

Так как граната снаряжалась в основном суррогатами, она не обладала мощным ни фугасным, ни бризантным действием. Для нанесения значительного урона тяжёлой бронетанковой технике РККА германской пехотой практиковался рискованный приём: связка гранат из 3-5 штук при помощи поясного ремня подсовывалась под кормовую нишу башни танка и подрывалась; дистанции взрывателя гренадёру вполне хватало, чтобы спрыгнуть с движущейся машины и укрыться от взрыва. В случае успеха башню срывало с погона или, как минимум, заклинивало. Для поражения танка прорыва КВ-2 было очень действенным средством забросить гранату в ствол 152-мм гаубицы, которой тот был вооружён. Даже если в стволе на момент взрыва не было снаряда, сам ствол утрачивал целостность и при следующем выстреле разрывался. (А. Б. Широкорад, «Танковая война на восточном фронте»).

Изменения в тактике применения

Менялась тактика полевого боя и гранаты стали использоваться только при обороне крепостей и абордажном бое на флоте. Разрывающиеся боеприпасы стали достоянием артиллерии. Метались с помощью больших орудий — мортир по навесной траектории.

Стоит отметить и бомбические орудия, благодаря которым Нахимов одержал победу при Синопе. Широкое применение осколочная граната получила в Крымской войне при обороне Севастополя в 1854-1855 годах, город перенёс несколько бомбардировок. Тогда же на бастионах начали применяться и первые бутылки с зажигательной смесью.
