Мина ОЗМ-72 — страшный сон пехоты противника

2.4. Действия отделения разминирования при обнаружении фугаса в населенном пункте

При поиске взрывоопасных предметов на маршрутах проходящих через населенные пункты, расстояние между саперами сокращается в 2-3 раза, и действия каждого сапера непосредственно прикрывают 1-2 военнослужащих боевого охранения

При этом особое внимание обращается, а разрушенные участки дорожного полотна, водопропускные трубы, колодцы, мусорные свалки, имущество местных жителей.2.4. Действия отделения разминирования при обнаружении фугаса в населенном пункте.
При обнаружении фугаса сапер условным сигналом оповещает об этом командира группы разминирования

Командир группы лично осматривает место установки фугаса и принимает решение на его уничтожение или снятие. При этом производится эвакуация жителей из близ лежащих домов в безопасное место.
При необходимости снятия фугаса его предварительно сдергивают с места установки «Кошкой» и визуально определяют возможность транспортировки к месту уничтожения.

2.3. Действия отделения при обнаружении фугаса управляемого по радио

  1. При обнаружении сапером (как правило, оснащенным искателем неконтактных мин ИНМ) фугаса, управляемого по радио подается команда: «Отойти назад и занять круговую оборону».2.3. Действия отделения при обнаружении фугаса управляемого по радио.
  2. К обнаруженному фугасу подходит только один сапер, который с помощью «Кошки» производит траление прилегающей к фугасу местности. Действия сапера, обнаружившего радиоуправляемый фугас, прикрывается сапером, оснащенного генератором помех РП-377.
  3. Боевое охранение производит беспокоящий обстрел местности по возможным места нахождения противника.
  4. Обнаруженный фугас уничтожается на месте одним сапером накладным зарядом. Категорически запрещается снимать (извлекать) обнаруженный фугас.

Комплект фиксации КФ минно-взрывных заграждений

Комплект фиксации предназначен для определения координат положения минно-взрывных заграждений (МВЗ) на местности в различно климатических, географических и сезонных условий.
Область применения:

  • при устройстве МВЗ;
  • при определении своего местоположения в зоне ведения боевых действий или районах разминирования (очистке местности от взрывоопасных предметов) в условиях отсутствия огневого воздействия противника.

Комплект фиксации включает:

  • носимый приёмоиндикатор сигналов навигационных космических спутников «Грот»;
  • лазерный дальномер ЛПР-2;
  • бинокль ночной БН-3;
  • магнитный компас МК-1;
  • рулетка.

Погрешность определения координат, м:

  • точек на местности с помощью прибора «Грот» — не более 10 м.
  • с помощью приборов ЛПР-2 — не более 3,5 м.

“Лепесток”

Противопехотную фугасную мину ПФМ-1 “Лепесток” никогда не устанавливают на местности вручную. Эти небольшие взрывные устройства, каждое массой всего 800 граммов, выполнены из полиэтилена и разбрасываются на местности с помощью средств дистанционного минирования. В Афганистане ими “засеивали” проблемные участки советские штурмовики Су-25. Коричневый или зеленый силуэт длиной 12 и шириной 6,5 сантиметра можно разглядеть на местности далеко не всегда, особенно в темное время суток.

“Лепесток” – жестокая мина. Гарантированно убить человека 37 граммов взрывчатки неспособны, поражение наносится за счет травмирования нижней части ноги. При взрыве практически не образуется убойных осколков, за исключением металлических деталей механизма в центральной части мины. Однако стопу отрывает начисто. Нарвавшееся на минное поле подразделение быстро теряет боеспособность. Раненого нужно перевязать и вынести в безопасное место. Вряд ли стоит уточнять, что деморализующий фактор у коварного “Лепестка” огромный.

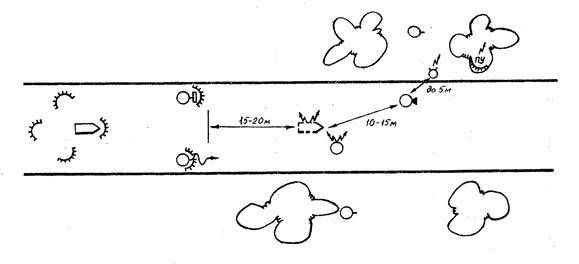

ГРАЗМ в составе 4-х человек

Этот способ является наиболее простым и применяется в условиях недостатка сил и средств, на узких дорогах (с проезжей частью до 4 м).

Номера 1-й и 2-й проверяют свою половину дороги и обочину с помощью миноискателя и щупа. 3-й номер и командир ГРАЗМ визуально проверяют прилегающую местность на наличие мин и фугасов, управляемых по проводам и по радио — в кустарнике, на деревьях, столбах освещения, придорожных строениях и т. д.

В состав ГРАЗМ может быть включен расчет МРС, двигающейся в 10-15 м впереди, осуществляющий поиск по всей ширине проезжей части.

В условиях жаркого климата время эффективной работы собаки МРС составляет не более 30 минут. Для выполнения задачи рекомендуемым способом требуется два расчета МРС, работающих поочередно.

При ширине дороги боле 4 м также целесообразно применение двух расчетов МРС, работающих параллельно.

3-й номер может осуществлять поиск с помощью прибора ИНМ, поочередно сканируя одну, а затем другую обочину и прилегающую полосу местности.

РОГАТКИ, ежи, ПРОВОЛОЧНЫЕ СПИРАЛИ И малозаметные проволочные сети

Рогатки, ежи, проволочные спирали и малозаметные проволочные сети (МЗП) применяются для установки на дорогах, в траншеях, для закрытия проходов и повреждений в заграждениях, а также на болотистой местности и зимой.

Переносные проволочные заграждения:
а – рогатка б – еж

На изготовление рогатки требуется 4 человека часа. Материал: жерди длиной 3,5 м – 1 шт.; длиной 1,5 м–6 шт.; проволоки колючей – 7 кг.

На изготовление ежа требуется 1 человеко-час. Материал: колья длиной 1,5 – 3 шт.; проволоки колючей – 2,5 кг.

Проволочные заборы устраиваются из одного ряда кольев, оплетенных пятью нитями колючей проволоки или усиленных оттяжками с дополнительными двумя–тремя натянутыми горизонтальными на них нитями.

Проволочные заборы

На устройство 100 погонных метров усиленного проволочного забора требуется 30 человеко-часов.

Материал: проволока колючая однопрядная – 4–5 мотков; скобы–5 кг; колья длиной 175 см – 34 шт.; колья длиной 70 см – 67 шт.

Проволочная сеть на низких кольях делается шириной 4,5–6,0 м. Колья длиной 70 см забиваются рядами на расстоянии 1,5 м один от другого в шахматном порядке с возвышением над поверхностью земли на 25–30 см. Каждый ряд кольев и промежутки между рядами оплетаются проволокой в две нити, одна нить тянется с петлями.

Проволочная сеть на низких кольях (спотыкач).

На устройство 100 погонных метров проволочкой сети на низких кольях шириной 6 м требуется 120 человеко-часов. Материал: проволока колючая однопрядная – 20 мотков; снобы – 15 кг; колья длиной 70 см – 350 шт.

Засека устраивается из деревьев диаметром не менее 15–18 см, сваливаемых (причем деревья не отделяются полностью от пней) в сторону противника. Она может усиливаться минами и оплеткой деревьев колючей проволокой.

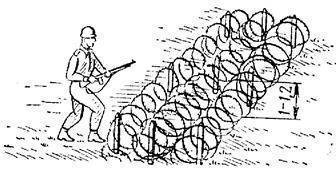

Проволочная спиральПроволока внабросМалозаметные проволочные сети (МЗП)

Естественные препятствия, включенные в общую систему заграждений, усиливаются:

  • На болотах, в местах, где возможно устройство гатей, и на тропах устанавливаются противопехотные мины. Существующие гати разрушаются или минируются.
  • Подъемы и спуски при крутизне менее 45° эскарпируются или минируются.
  • Овраги с крутыми откосами менее 2 м и шириной менее 5–6 м доводятся до размеров противотанковых рвов.
  • На спусках в овраг, на дне оврага и на своем берегу на вероятных направлениях движения противника устанавливаются противопехотные мины.
  • В лесу, на просеках и дорогах устанавливаются противопехотные мины, а также устраиваются завалы.

Маскировка заграждений достигается выбором средств для заграждений и мест их расположения в соответствии с характером местности, применением искусственных масок и устройством ложных заграждений. При устройстве минных заграждений мины маскируются под фон окружающей местности. Расчеты к местам установки мин двигаются по ходам сообщения, траншеям и существующим тропам. При установке мин на травяной поверхности в лунках дерн необходимо аккуратно отвернуть и после укладки мин тщательно заделать места с травяной поверхностью, не допуская разбрасывания в траве земли. В местах установки не оставлять укупорку из-под мин и взрывателей, вех и указок.

Этапы закладки

Как закладывается ОЗМ-72? Установка взрывного механизма производится вручную в землю или в снег.

Процесс закладки состоит из следующих этапов:

  • обустройство лунки диаметром до 200 мм с дальнейшим помещением в нее мины;
  • установка детонирующего капсюля;
  • установка металлического колышка на расстоянии 50 см от мины;
  • крепеж троса с карабинами к растяжке из проволоки;
  • установка одного деревянного колышка с пропусканием через него проволоки на всю длину; конец растяжки необходимо прикрепить к верхней части второго колышка; обязательно, чтобы проволока между деревянными кольями немного провисала – достаточно 20-30 мм;
  • отвинчивание защитного колпачка, закрывающего воспламенитель мины;
  • приведение чеки взрывателя в боевое состояние;
  • соединение с помощью карабина приготовленной проволочной растяжки с чекой взрывателя;
  • маскировка установленной мины.

Особенности конструкции

Элементами ОЗМ-72 являются:

  • Направляющий стакан. Для его изготовления используется сталь. На дне стакана имеется специальная камера, предназначенная для крепления в ней натяжного троса, соединяющего стакан с ударным механизмом. Стакан содержит корпус со взрывным зарядом и осколками.
  • Заряд. В качестве заряда для мины ОЗМ-72 используется тротил, которым заполняется внутренняя полость обоймы. Располагается в верхней части центральной втулки.
  • Вышибной заряд. Предназначен для выталкивания взрывного устройства из земли на высоту 1 м. Для изготовления вышибного заряда используется собранный в тканевый мешочек дымный порох. Заряд содержится в специальной трубке.
  • Ударный механизм. Размещен в нижней части центральной втулки.
  • Детонирующий капсюль. Размещается в гнезде дополнительного детонатора и монтируется только в тот момент, когда производится непосредственно установка мины ОЗМ-72.
  • Карабины и тросы. Предназначены для крепления чеки взрывного механизма с проволочными растяжками.
  • Растяжки из проволоки. Смотанные в катушки при установке достигают длины до 15 м. Предназначаются для обустройства ловушек-растяжек.
  • Колышки из дерева и металла. Деревянные колья применяются для обустройства растяжек, а металлические – для крепежа мины в мерзлом грунте и монтажа тросика с карабинами. Для производства металлических кольев используется дюралевый уголок.

“Черная вдова”

Нажимная противопехотная мина ПМН стоит на вооружении инженерно-саперных подразделений Российской армии с 1950 года, а также ряда стран СНГ и дальнего зарубежья. “Черная вдова”, как ее прозвали во время войны во Вьетнаме американские военные, является довольно мощной фугасной миной. Она не снаряжается поражающими элементами, повреждения цели наносит взрывчатое вещество – 200 граммов тротила. Небольшой вес изделия (550 граммов) позволяет подразделению саперов набрать этих мин с запасом и быстро превратить широкий участок местности в непроходимое “болото” для пехоты противника.

Детонация, как следует из названия, происходит при нажатии на крышку мины. Такой взрыв приводит к смерти либо к очень тяжелым ранениям. Эту мину можно было встретить в любой стране, затронутой вооруженным конфликтом во второй половине прошлого века. Именно ПМН лишила ноги одного из главарей чеченского бандподполья Шамиля Басаева, когда он с сообщниками в январе 2000 года прорывался из Грозного.

Разведка тремя группами

Этот метод разминирования применяется при наличии достаточного количества сил и средств в местах, наиболее удобных для установки управляемых фугасов.

На расстоянии 20 м и более от дороги перемещаются развернутой цепью две группы поиска проводных линий управления фугасами. В состав каждой группы входи до половины МСО из подразделения прикрытия и до трех саперов, каждая группа оснащается прибором Р-299Г. Расстояние в 20 м и более определяется тем, что противник маскирует проводную линию управления на участке до 20 м от дороги. Кроме того, при обнаружении саперами проводной линии управления, противником моет быть принято решение о подрыве управляемого фугаса раньше времени. В этом случае на указанном расстоянии снижается вероятность поражения личного состав групп поиска проводных линий управления. В зависимости от обстановки командиром ГРАЗМ может быть принято решение о движении групп поиска проводных линий управления на более близком расстоянии от дороги. При этом группам вменяется в обязанность так же поиск осколочных мин направленного поражения и фугасов, установленных на придорожных предметах.

Третья группа (одно отделение с командиром взвода) ведет разведку проезжей части дороги и обочин на наличие мин и фугасов. На удалении не менее 50 м от расчетов поиска проводных линий управления двигаются два расчета МРС. За ним на удалении 15-20 м — саперы с приборами поиска некоторых мин ИНМ. Следом, с интервалом в 10-15 м, двигаются саперы с миноискателями ИМП-2 и саперы со щупами.

Количество саперов с миноискателями и щупами определяется шириной дороги, исходя из того, что каждому саперу назначается полоса 1,5 м

На дорогах с твердым покрытием количество саперов со щупами и миноискателями может быть сокращено, при этом основное внимание при поиске уделяется проверке обочин дороги, выбоин и луж на проезжей части. При необходимости в состав гразм могут быть включены саперы с миноискателями ММП для поиска мин и фугасов без металлических деталей

Целесообразно оснащение всех групп комплектами переносных (ранцевых) передатчиков помех. Саперы с переносными передатчиками помех перемещаются непосредственно за своими группами, так что бы наибольшее количество личного состава находилось в зоне действия передатчика.

Действия ГРАЗМ прикрываются мотострелковым взводом, одно отделение которого распределяется по группам поиска проводных линий управления фугасами, остальной личный состав и техника МСВ выдвигаются по дороге в 25-30 м от ГРАЗМ в готовности к открытию огня.

В ходе обучения и при выполнении задач необходимо обратить особое внимание на сохранность указанных интервалов и дистанций в процессе движения ГРАЗМ, особенно в условиях отсутствия прямой видимости между группами. Одним из способов достижения этого является периодическое поддержание связи голосом между первым номером группы, двигающейся по дороге, и ближайшими к дороге номерами в группах поиска проводных линий управления

При обнаружении проводной линии управления саперы подают установленный сигнал командиру взвода и перерезают линию. Командир МСВ организует захват пункта управления фугасом двумя группами. Одна группа движется по линии управления, вторая группа совершает обход и выходит во фланг или тыл пункта управления.

В зависимости от обстановки может производиться упреждающий обстрел возможных мест устройства засады или пункта управления взрывом.

При ширине дороги менее 4 м в состав ГРАЗМ включается один расчет МРС и один сапер с прибором ИНМ, осуществляющие поиск по всей ширине дороги и на обочинах.

При необходимости, возможно применение рассматриваемого варианта без выполнения задачи расчетов МРС.

История

Использование во многих войнах взрывных механизмов, начиненных поражающими элементами, доказало стопроцентную эффективность их применения для устранения укрепленных сооружений, пехоты противника и его боевой техники. Открытия в области химии: появление ксилоидина, пироксилина, жидкого нитроглицерина, тротила и селитры – а также уже имеющийся у человечества богатый опыт ведения войн послужили хорошим толчком для усовершенствования взрывных устройств.

Примитивные закладки под вражескими стенами с использованием бикфордовых шнуров отошли в прошлое. Их место заняли современные изделия, использующие специальные капсюли – детонаторы и системы электровоспламенения.

Закопанные в земле взрывные механизмы из-за своей скрытности всегда считались очень опасными. Но время показало, что их эффективность не стопроцентна, поскольку мина устраняла непосредственно только тот объект, который вступил с ней в контакт, и оставляла неповрежденными другие. Гораздо лучшего результата можно было бы достичь, если бы мина была над землей. Но в таком случае она была бы видна. Этот недостаток в минном деле требовал немедленного решения, которым и стало устройство, получившее название ОЗМ-72. Рассмотрим его подробнее.

Описание

Может использоваться со всеми взрывателями серии МУВ или МВЭ-72, а также в управляемом варианте. При срабатывании взрывателя (штатный взрыватель — МУВ 4) огонь пламени воспламеняет пороховой замедлитель, который по центральной запальной трубке поджигает пороховой вышибной заряд. Последний выбрасывает боевую часть мины из «стакана» на высоту около 0,6—0,8 м. Срабатывание мины после подпрыгивания происходит под воздействием разматывающегося натяжного тросика, один конец которого закреплён на днище стакана, а второй за внутренний клиновидный замок, который приводит в действие взрыватель, подрывающий боевой заряд — это одно из конструктивных отличий от американского аналога — мины M16 APM, в которой используется пиротехнический замедлитель, и версии ОЗМ-3, также использующей пиротехнический замедлитель. Если мина не взлетела на нужную высоту, то взрыва не происходит совсем, однако использование натяжного тросика повышает надёжность боеприпаса. Поражение наносится готовыми поражающими элементами — 2400 роликов или шариков.

На 2016 год находится на вооружении в России.

“Ведьма”

Осколочная заградительная мина ОЗМ-72 была разработана в СССР еще в начале 70-х годов, но до сих пор стоит на вооружении. Это очень коварное и опасное оружие, относящееся к классу так называемых прыгающих мин. Конструктивно она состоит из стального “стакана”, вышибного заряда и боевой части, в которой 660 граммов тротила и 2400 поражающих элементов. Срабатывание “ведьмы” происходит после того, как неосторожный солдат задевает ногой проволочную растяжку. Вышибной заряд выбрасывает мину из “стакана” вертикально вверх. Ее детонация происходит на высоте от 60 до 80 сантиметров. Радиус сплошного поражения ОЗМ-72 – 25 метров. Остаться невредимым после ее подрыва весьма затруднительно.

“Ведьма” прошла боевое крещение в Афганистане, где минировали горные перевалы и ущелья. ОЗМ-72 показала себя эффективным и простым, но, к сожалению, неразборчивым оружием. Двадцатого апреля 1984 года в ходе Панджшерской операции на “Ведьме” подорвались бойцы 345-го парашютно-десантного полка. Одна-единственная мина мгновенно убила 13 и ранила 14 человек. Позже выяснилось, что ее установили советские войска в ходе предыдущей операции.

Противотанковые мины

Противотанковые мины предназначаются для минирования местности против танков и другой подвижной наземной военной техники противника.

Противотанковая мина ТМ-57 с взрывателем MB3-57: а — общий вид; б — разрез; 1 — корпус; 2 — щиток; 3 — взрыватель МВЗ-57; 4 — диафрагма; 5 — заряд; 6 — дно; 7 -~ центральный детонатор; 8 — боковой детонатор; 9 — пробка

Противотанковая мина ТМ-57 – противогусеничная, состоит из металлического корпуса с нажимной крышкой, заряда ВВ и взрывателя. Мина может применяться со взрывателями нажимного действия МВ-57, МВЗ-57 или штыревым взрывателем МВШ-57. Взрыватель МВ-57 применяется при установке мины вручную, переводится в боевое положение снятием предохранительной чеки и поворотом винта. Взрыватель МВЗ-57 применяется при установке мины с помощью заградителя. Перевод его в боевое положение производится нажатием кнопки. Механизм замедления взрывателя обеспечивает автоматический перевод его из безопасного положения в боевое через 40-70 с.

Взрыватель МВШ-57 применяется для придания мине взрывоустойчивости при воздействии ударной волны взрыва.

Противотанковая мина ТМ-62 – противогусеничная, в зависимости от применяемого материала состоит из металлического (ТМ-62М), пластмассового (ТМ-62П) или деревянного (ТМ-62Д) корпуса, заряда ВВ, промежуточного детонатора и взрывателя.

Установка противотанковой мины па местности с дерновым покровом. 1 — обсыпка грунтом; 2 — мина; 3 — маскирующий дерн

Для установки противотанковых мин вручную надо отрыть лунку, установить в нее мину, перевести взрыватель в боевое положение и замаскировать мину. Взрыватель ввинчивается в мину непосредственно на месте установки.

Снимать и обезвреживать ранее установленные противотанковые мины следует в таком порядке: убедиться в том, что мина установлена в извлекаемое

Положение, снять с мины маскировочный слой, вывинтить взрыватель из мины, перевести его из боевого положения в транспортное и ввинтить в мину, снять мину с места установки, очистить ее от грунта и осмотреть на предмет выявления повреждений.

Противопехотные мины

Противопехотные мины предназначаются для поражения живой силы противника. Они подразделяются на: фугасные, осколочные, специальные.

Характеристик противопехотных мин

Марка миныРазмер, мм (L — длина,
B — ширина, H — высота, D — диаметр)
Масса заряда/мины, кгТип взрывателя; усилие срабатывания, Н (кгс)Характеристика зоны пораженияХарактеристика укупорки (деревянные ящики)
Фугасные
ПМД-6МL=200, B=90, H=500,2/0,49МУВ
(МУВ-2, МУВ-3);
60-280 (6-28)
В ящике 100 корпусов мин, четыре установочные чеки, 32 м шпагата, 110 Т-образных чек, общая масса 43 кг.
ПМНD=110, H=530,2/0,5580-250 (8-25)В ящике 25 мин, общая масса 22 кг.
ПМН-2D=120, Н=540,1/0,450-250 (5-25)В ящике 25 мин, общая масса 20 кг.
ПМН-4D=95, Н=420,05/0,350-150 (5-15)В ящике 25 мин, общая масса 18 кг.
Осколочные
ПОМЗ-2МD=60, H=1070, 075/1,2МУВ
(МУВ-2, МУВ-3);
5-13 (0,5-1,3)
Радиус сплошного поражения
4 м
В ящике 22 мины без шашек, 54 колышка,20 карабинов, 160 м проволоки, общая масса 55 кг.
ОЗМ-72D=108, H=1720,66/5МУВ-3
20-60 (2-6)
Радиус сплошного поражения 25 мВ ящике 6 комплектов мин, общая масса 54 кг.
МОН-50L=226, B=66,
H= 155
0,7/2УправляемаяЗона сплошного поражения: дальность-50 м, ширина зоны на дистанции 50 м – 45 мВ ящике 6 комплектов мин, общая масса 25 кг.
МОН-90L=345,
В= 153,
Н-202
6,2/12,1УправляемаяЗона сплошного поражения: дальность — 50 м, ширина зоны на дистанции 50 м —
60 м
В ящике 1 комплект мин, общая масса 14 кг.
Специальные
Сигнальная мина (СМ)D=25, H=278-/0,4МУВ,
(МУВ-2, МУВ-3)
В ящике 60 мин, общая масса 36 кг.
Мина МС-3D=110, Н=650,34/0,66РазгрузочнаяФугасная
МЛ-7L=72, В=69, Н=300,3РазгрузочнаяФугасная

Противопехотные мины очень часто бывают выскакивающие из земли с помощью вышибного заряда и поражающие осколками сверху; «пальчиковые», содержащие в себе один пистолетный патрон и поражающие бойца выстрелом в ступню в тот момент, когда он на нее наступает.

Фугасные и пулевые мины при взрыве поражают одного человека. Осколочные мины при взрыве могут поражать одновременно нескольких человек.

По принципу приведения в действие противопехотные мины разделяются на действующие автоматически и управляемые по проводами.

Мины, действующие автоматически, имеют приводные устройства, которые срабатывают:

  • от нажатия на мину (в минах нажимного действия);
  • от натяжения (в минах натяжного действия).

В зависимости от боевой обстановки, условий местности и конструктивных особенностей противопехотные мины устанавливаются в грунт или на его поверхность; при глубоком снежном покрове мины могут устанавливаться и в снег.

При установке мин в грунт они устанавливаются в лунки, вырытые по размерам мины так, чтобы установленная мина или ее взрыватель слегка возвышались над поверхностью грунта (мина – на 1–2 см, взрыватель МУВ-2 или МУВ – примерно на половину своей длины) и легко маскировались под окружающий фон.

На грунт мины устанавливаются при наличии растительности (высокая трава, кустарник, посевы), хорошо маскирующей установленную мину.

При наличии снега мины устанавливаются:

  • при глубине снежного покрова до 10 см – на грунт;
  • при большей глубине – на утрамбованный снег с маскирующим слоем снега до 5 см.

Установка противопехотных мин на местности осуществляется только вручную.

Мины, установленные с взрывателем-МУВ-2, а также мины ПМД-6 и ПМН сезонной перестановке и обезвреживанию не подлежат; их уничтожают на месте установки.

Противопехотная мина ПМН

Основные тактико-технические данные

Тактико-технические данныеПМН
Вeс мины550 г
Вес заряда ВВ200 г
Высота мины53 мм
Диаметр мины110 мм
Усилие, необходимое для срабатывания мины8–25 кг

Устройство и действие мины

Мина ПМН состоит из корпуса, заряда ВВ, нажимного устройства, спускового механизма, ударного механизма и запала МД-9.

Противопехотная мина ПМН: а – общий вид: б – разрез: 1 – корпус: 2 – щиток; 3 – колпак; 4– проволока или лента; 5 – шток; 6 – пружина; 7 – разрезное кольцо; 8 – ударник; 9 – боевая пружина; 10 – упорная втулка; 11 – предохранительная чека; 12 — металлоэлемент; 13 – заряд ВВ; 14 – запал МД-9; 15 – заглушка; 16 — колпачок; 17 – резиновая прокладка: 18 – металлическая рамка; 19 – струна.

Корпус 1 мины пластмассовый, цилиндрической формы. В нем размещены: заряд ВВ, спусковой и ударный механизмы и запал МД-9. Заряд ВВ I3 – тротиловая шашка, закрепленная в корпусе на лаке. Нажимное устройство (крышка) мины состоит из резинового колпака 3 и нажимного пластмассового щитка 2, закрепленного с внутренней стороны колпака на его приливах. Резиновый колпак надет на корпус и закреплен на нем проволокой или металлической лентой 4. Место сочленения колпака с корпусом герметизировано лаком.

Спусковой механизм смонтирован в вертикальном канале корпуса и состоит из пластмассового штока 5, пружины 6 и разрезного кольца 7. Шток имеет окно с боевым выступом. В окно проходит ударник при срабатывании мины. Боевой выступ предназначен для удержания ударника ударного механизма на боевом взводе.

От поворачивания в канале шток предохраняется имеющимся на нем продольным выступом, входящим в паз на внутренней поверхности канала.

В собранной мине шток поджат пружиной к разрезному кольцу так, что верхний конец штока упирается в нажимной щиток.

Ударный механизм собран в отдельный узел и ввинчен в боковое гнездо корпуса мины. Ударный механизм состоит из ударника 8 с жалом и резаком, боевой пружины 9, упорной втулки 10, предохранительной чеки 11 с кольцом и временного предохранителя (металлоэлемента) 12, такого же, как и во взрывателе МУВ-2.

Резак в виде металлической рамки 18 с закрепленной в ней струной 19 в свою очередь закреплен заклепкой в хвостовой части ударника.

В собранном ударном механизме пружина сжата, ударник проходит через упорную втулку и удерживается в ней предохранительной чекой. Металлоэлемент в виде свинцовой пластинки помещается в пазу втулки под струной резака.

На резьбу упорной втулки навинчен колпачок 16, который резиновой прокладкой 17 герметично закрывает ударный механизм.

Запал МД-9 14 вставляется в горизонтальный канал корпуса через отверстие, закрываемое заглушкой 15 и резиновой прокладкой 17. Тетриловая шашка запала весом 6,5 г выполняет роль промежуточного детонатора мины.

Принцип действия мины

После выдергивания чеки и срабатывания предохранителя ударник упирается в боевой выступ штока и удерживается им. При нажатии на нажимное устройство мины опускается шток и его боевой выступ выходит из зацепления с ударником. Освобожденный ударник под действием боевой пружины накалывает капсюль-детонатор запала МД-9, в результате чего и происходит взрыв мины.

Для подготовки и установки мины необходимо:

  • свернуть колпачок с упорной втулки и проверить наличие свинцовой пластинки временного предохранителя под струной резака;
  • вновь завернуть колпачок;
  • отвернуть заглушку;
  • вставить в мину запал МД-9;
  • плотно завернуть заглушку.
  • вырыть лунку по размерам мины так, чтобы нажимное устройство мины возвышалось над поверхностью грунта на 1–2 см;
  • не нажимая на крышку мины, выдернуть предохранительную чеку;
  • установить мину в лунку;
  • замаскировать мину, не нажимая на ее крышку.

Схема установки противопехотных мин ПМД-6М6.

Неконтактное взрывательное устройство НВУ-П2



Устройство предназначено для регистрации живой силы противника и управления подрывом одного или группы до 4-х боеприпасов. Применяется с противопехотным осколочным боеприпасом ПОБ, противопехотными осколочными минами ОЗМ-72 и МОН-50. Обеспечивает поочередной подрыв боеприпасов в автономном режиме, а так же избирательный или групповой подрыв с помощью пульта.

Тактико-технические характеристики:

Комплектность изделия:
1
1
4
1
24
2
1
1
1
1
0,1
1
1
Тип изделиянеконтактный, сейсмического принципа действия
Габаритные размеры max, мм:
200х110х62
198х140х100
130хØ145
661х598х221
Масса max, кг:
1,55
2,1
2,2
36,5
Время дальнего взведения, мин3,0 +- 0,3
Изделие реагирует на:
Радиус реагирования изделия, мдо 20
Изделие не срабатывает и сохраняет работоспособность:

при проезде автотраспорта на расстояниях, м

свыше 30
50
свыше 20
свыше 50

Изделие обеспечивает:

  • многократный, при помощи пульта, перевод в безопасное состояние и обратно;
  • многократное, при помощи пульта, переключение в боевое состояние из автономного режиа в управляемый режим и обратно;
  • поочерёдный подрыв (до четырёх) боеприпасов в автономном режиме;
  • избирательный подрыв и подрыв четырёх боеприпасов залпом в управляемом режиме;
  • дискретную установку пультом времени самоликвидации боеприпасов в автономном режиме на срок 7, 14 или 28 суток;
  • контроль состояния и режимов изделия;
  • световую индикацию на пульте управления:
    — о состоянии изделия — боевое, безопасное;
    — о режиме работы изделия — автономный, управляемый;
    — о поступлении команды на подрыв боеприпасов в автономном режиме;
    — о появлении цели в зоне реагирования в управляемом режиме;
    — о целостности линии управления;

звуковую и световую индикацию при появлении цели в зоне реагирования

Диапазон рабочих температур применения, °С — от -40 до +50.

Гарантийный срок хранения — 10 лет.

Хорошая вещь, надо брать…

Как мы уже сказали, сторонние войны для военных — благо. Заварушка во Вьетнаме позволила нашим оружейникам пощупатьклэймор» во всех видах, в том числе испытать его в конце 60-х годов на полигонах. Правда, выяснилось, что американские стандарты не очень-то соответствуют высоким отечественным требованиям: на заявленных 100 метрах М18А1 отнюдь на давала надёжного накрытия целей — даже на 50 метрах вероятность поражения составляла менее 20 процентов.

На ту же тему Тест: какая вы мина?

Но в целом заграничная игрушка советским военным очень понравилась — так что было решено завести такую же цацку в отечественном арсенале под девизомкак у них — только лучше».

В начале 70-х на вооружение Советской армии приняли мину МОН-50 — практически клонклэймора», но с небольшими отличиями: наша была на 400 граммов тяжелее и обеспечивала более надёжное поражение целей на средних и дальних дистанциях. Секрет крылся в усиленном заряде ВВ и форме поражающих элементов: вместошариков» использовалисьролики», то есть небольшие стальные цилиндры.

Такая форма позволила более плотно заполнить корпус, да и кувыркающийся в полётеобрубок» при попадании в цель наносил более тяжёлые повреждения. Впрочем, выпускались варианты и сшариками»: народная молва гласит, что такую модификацию делали исключительнодля спецназа КГБ». Но, вероятнее всего, подобные отличия диктовались местными технологическими особенностями заводов‑производителей.

МОН-50 также могла работать с разными штатными взрывателями: простейшими натяжными МУВ,часовым» ВЗД-6Ч, электрическими и электронными серии МВЭ, комплексомОхота» и т. д.

Дотошно была воспроизведена и принадлежность к новому инженерному боеприпасу — к пущей радости не только военных, но и гражданских. Например, струбцина стала незаменимым подспорьем для нескольких поколений советских фотографов-любителей. Данное приспособление, конечно, требовало переходника под резьбу для крепления фотоаппарата, но его надёжность и брутальный внешний вид с лихвой окупали этот маленький недостаток. Тем более чтоштопором» было очень удобно извлекать винные пробки из бутылки…

(Фото: Денис Мокрушин)

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
