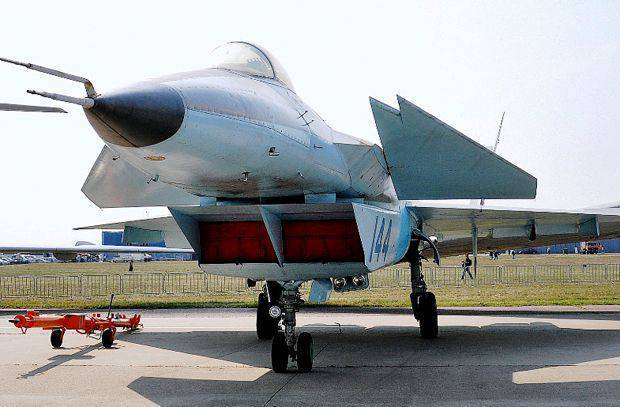

Истребитель пятого поколения МиГ-1.44

От гироскопов до ракетопланов

Российская аэрокосмическая промышленность способна выпускать широкий спектр продукции в интересах военных и гражданских заказчиков

Международный авиакосмический салон МАКС-2015 проходил в кризисное время для отечественной промышленности, для России в целом, да и для всей мировой авиационной индустрии. Отразился кризис и на самой выставке: по экономическим причинам несколько снизилось количество экспонентов в целом, по политическим – менее представительным было участие зарубежных компаний (по официальным данным, на МАКС-2015 приехали 156 компаний из 30 стран, тогда как на МАКС-2013 зарубежные участники были представлены 277 компаниями из 43 стран мира).

История Миг 1.44

Если завершение проекта было быстрым и стремительным, то рождался самолет долго, можно сказать в муках, однако изначально ничего не предвещало подобного развития событий. В 1972 году в США был принят на вооружение F-15, фронтовой истребитель четвертого поколения, который задал высокую планку для истребителей и Америка на десять лет завоевала себе доминирование в воздухе. 21-ые и 23-ые МиГи не могли тягаться на равных с новыми самолетами,  и в срочном порядке были развернуты программы по созданию СУ-27 и МиГ-29, однако уже на стадии создания в ОКБ Микояна понимали, что создавая истребитель четвертого поколения, сразу же нужно закладывать основу для истребителя следующего поколения. МиГ-29 пошел в серию в 1983 году и сразу после начала его серийного выпуска была принята «Комплексная целевая программа» по созданию истребителя следующего поколения. Над проектами работали сразу два КБ: Сухого и Микояна. ОКБ Сухого разрабатывало самолет с обратной стреловидностью крыла, а ОКБ Микояна было рекомендовано взять за основу аэродинамическую схему «Утка» (в передней части располагаются небольшие крылья). Оба проекта в перспективе имели возможность получить уникальные для своего времени аэродинамические возможности.

СССР наконец получил реальный шанс опередить США, однако работы шли медленно, ведь задача стояла очень сложная. В конце 80-ых начались испытания первых прототипов истребителей, созданных по схеме «Утка». Поначалу реализация проекта казалось невозможной — сделать самолет малозаметным, при это не ухудшить его аэродинамических свойств, однако с каждым новым вылетом оставалось все меньше недочетов, а реализация проекта становилась все ближе. Испытания проходили в режиме строжайшей секретности в степях полигона НИК ВВС под Актюбинском, даже специально подсчитывали время, когда над местностью пролетали американские спутники, и в это время самолеты закатывали в ангар.

В 1991 году все было готово для постройки первого опытного образца, с учетом всех недостатков и наработок выявленных на испытаниях, однако наступивший развал Союза, а вместе с ним и развал ВПК не позволил воплотить его в жизнь. Несмотря на все сложности, ОКБ Микояна удавалось двигать проект вперед, хоть и не по всем направлениям, но многое воплощалось в жизнь. Первый экземпляр по номером 1.42 был создан в 1994 году для статистических испытаний, спустя пять лет был создан экземпляр 1.44, на основе которого создавался следующий, который серьезно превосходил по ТТХ своих предшественников. 29 февраля 2000 году самолет под номером 1.42 наконец поднялся в воздух, однако в итоге он проиграл проекту С-37 ОКБ Сухого, в создании которого наблюдалось больше прогресса.

В массовой культуре

МиГ-МФИ присутствует в видеоиграх Jetfighter V: Homeland Protector, Jetfighter 2015 , Ace Combat 5: The Unsung War, Ace Combat X: Skies of Deception, Command & Conquer: Generals, Command & Conquer: Generals Zero Hour, Ace Combat X2: Joint Assault, Tom Clancy’s H.A.W.X. 2, Ace Combat: Assault Horizon Legacy, Ace Combat: Infinity. Стоит отметить, что отражение тактико-технических характеристик авиационной техники и особенностей её применения в бою во многих компьютерных играх часто далеко от реальности.

Российской компанией «Звезда» также выпускается сборная модель истребителя в масштабе 1/72.

Технические характеристики

При создании проекта к нему были представлены три главных требования: сверхманевренность, малозаметность и способность к сверхзвуковому полету в бесфорсажном режиме. Для 80-ых годов требования были невероятно высокими, ведь с вместе с самолетом приходилось разрабатывать, новые материалы и новую начинку, новое вооружение. В итоге все три требования были достигнуты, однако на продолжение проекта МиГ 1.44 просто не было денег, и выбрали более готовый на тот момент С-37. Но если посмотреть на цифры, то возникает резонный вопрос, почему все-таки не продолжили доработку, хотя бы в урезанной форме, а тем более если посмотреть на новый китайский истребитель пятого поколения, то он очень похож на МИГ 1.44.

Первое, на что сразу следует обратить внимание, это скорость. Миг 1.44 летал в бесфорсажном режиме на сверхзвуке, а на большой высоте и вовсе мог развивать скорость 3150 км/ч (2,6 Маха)

По сути 1.44 стала глубокой переработкой МиГ 25 и 31, к которому добавили возможности фронтового истребителя и получилось очень интересная модель, которая легко могла конкурировать с американским Ф-22, а высокая скорость должна была давать ему серьезное преимущество. Такую скорость самолету обеспечивали два двигателя ТРДДФ АЛ-41Ф, созданные на НПО Сатурн. Все его характеристики были подтверждены на летающей лаборатории МиГ-25, поэтому все данные взяты не просто так, а на основе реально подтвержденных данных.

Второй немаловажный показатель, а именно снижение радиолокационной заметности, достигалась всеми возможными способами. В первую очередь была применена необычная компоновка фюзеляжа. Однако по современным меркам решения эти были не самыми удачными, но по сравнению с предшественниками это давало преимущество. Так же максимально были защищены все части самолета, которые создавали больше всего заметности. Даже были попытки изменить форму сопел, с привычных круглых на плоские, однако нестабильное поведение двигателей не позволило реализовать новую концепцию. Так же при создании были применены новые материалы, которые так же помогли уменьшить заметность истребителя.

ТТХ В Цифрах

Габариты

  • Длина — 21700
  • Размах крыла — 16300
  • Высота — 6000
  • Масса — 18 000
  • Максимальная взлетная масса — 28 000 (макс 35 000)

Летные характеристики

  • Скорость у земли- 1500 км/ч
  • Скорость на высоте — 3150 км/ч
  • Практическая дальность — 4000 км
  • Практический потолок — 20000 км
  • Двигатель — АЛ-41Ф
  • Тип двигателя — турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги
  • Тяга — 2х18000 кгс

Вооружение

  • 30 мм встроенная пушка ГШ-30-1
  • Боевая нагрузка — 12 тонн
  • Точки подвески: внутренние 12, внешние 8
  • Ракеты:
    •    для воздушного боя, в отсеках вооружения: 12 × Р-77 или Р-73
    •    против наземных целей, в отсеках вооружения: 2 × Х-55, Х-61, Х-41, или 8 × Х-29, Х-31, или 12 × КАБ-500, ОДАБ-500

Особенности конструкции самолета МиГ-1.44

При изготовлении машины использовались сплавы различных цветных металлов, композиционные материалы.

Силовая установка самолета была представлена двумя реактивными двигателями типа АЛ-41. Особенностью самолета было то, что на нем были установлены сопла, которые поворачивались. Самым большим достоинством двигателей было то, что они придавали самолету форсажную тягу в 14 000 кгс. При взлете самолет МиГ-1.44 имел тяговооруженность в 1,3. За счет такой силовой установки самолет должен был развивать максимальную скорость в М = 2,6. Конструкторами была предусмотрена система дозаправки аппарата в воздухе.

Под фюзеляжем аппарата были установлены два воздухозаборника, которые обеспечивали воздухом двигатели. Особенностью данного агрегата было то, что воздухозаборники регулировались. Входная часть воздухозаборника имела боковые откосы, а также центральный клин, который был размещен вертикально.

Крылья самолета изготовлены из двух секций, на которых были установлены элероны и отклоняемые носки. Все системы крыла были подключены к автоматической системе управления. Симбиоз корпуса крыльев и силовой установки обеспечивал великолепные летные характеристики.

Конструкторы продумали отличную систему, которая снижала радиолокационную заметность аппарата. Снижение заметности самолета для врага было получено за счет как материалов, которые применялись для обшивки аппарата, так и самой конструкции фюзеляжа.

Шасси машины было представлено тремя опорами, которые убирались в корпус аппарата при полете. Все стойки оснащены системами амортизации, а колеса имели тормозные системы вентилируемого типа.

МиГ-1.44 видео

Что касается вооружения самолета, то оно было размещено в основном в средине корпуса. В планах изготовителей и заказчика было предоставить самолету МиГ-1.44 большую огневую мощь. На аппарат была установлена 30-миллиметровая пушка, которая могла работать по целям на больших дистанциях. В средине корпуса аппарата планировалось размещать большое количество ракет разного назначения. Среди ракет, которые можно установить, были стандартные ракеты типа «воздух-воздух» или аналогичные им. Для данной машины были разработаны ракеты пятого поколения, которые были значительно эффективнее. Кроме того, на подкрылках самолета были установлены по три держателя, на которые можно было установить тяжелые ракеты или бомбы. На данные держатели можно было укрепить также дополнительные топливные баки, которые используют для длительных перелетов. Но при использовании подкрыльных держателей снижали скорость полета, и самолет становился более заметным для противника.

История и общие сведения

Предварительные работы по созданию тяжёлого истребителя пятого поколения для ВВС и ПВО начались в конце 1979 года в рамках программы И-90 («истребитель 1990-х годов»). В 1981 году ЦАГИ были выданы рекомендации по самолёту, выполненному по схеме «утка» с треугольным адаптивным крылом и большим количеством отклоняемых поверхностей, обеспечивающих высокие значения аэродинамического качества как на дозвуковых, так и на сверхзвуковых режимах, а также полет на закритических углах атаки.

Разработка нового истребителя началась в ОКБ имени А. И. Микояна. В 1983 году была утверждена «Комплексная целевая программа» работ по самолёту, силовой установке, БРЭО и вооружению, а также тактико-техническое задание ВВС и ПВО. В 1987 году состоялась защита аванпроекта, а в 1991 году — эскизного проекта и макета самолёта, получившего индекс «МФИ» — многофункциональный фронтовой истребитель. Основными его особенностями должны были стать:

  • сверхманёвренность;
  • способность к сверхзвуковому полёту на бесфорсажном режиме;
  • малая радиолокационная и тепловая заметность;
  • улучшенные взлётно-посадочные характеристики;
  • значительное сокращение стоимости лётного часа, количества технического состава, объёма и веса нестандартного оборудования, требующегося для обслуживания самолёта;
  • новая архитектура комплекса бортового радиоэлектронного оборудования, структура информационно-управляющего поля кабины, высокая степень интеграции;
  • будет оснащён радаром N014, с диапазоном 420 км и способностью обнаруживать объект площадью 1 м² на расстоянии 250 км; сопровождение 40 целей и огонь по 20 одновременно; Пассивная антенная решётка с электронным сканированием.

Параллельно с работами над многофункциональным фронтовым истребителем на основе базовой конструкции прорабатывались варианты самолёта-разведчика, истребителя корабельного базирования и другие модификации.

Разразившийся кризис в 1991 году поставил крест на дальнейшей судьбе самолёта. МАПО-МИГ так и не смогло в новых условиях организовать финансирование проекта. 25 сентября 1997 года поднялся в воздух прототип фронтового истребителя С-37 (ОКБ Сухого) — МиГ 1.44 к этому моменту так и не взлетел.

Работы над МФИ продолжались и 29 февраля 2000 года первый прототип МиГ 1.42 всё же поднялся в воздух. Но череда финансовых скандалов, сотрясавших МАПО-МИГ, поставили точку в этом проекте. В итоге в 2002 году вышло постановление правительства о создании Су-57, окончательно похоронившее и МФИ, и С-37.

На 2013 год единственный лётный экземпляр находится в ЛИИ имени М. М. Громова в Жуковском, брошенный под открытым небом (координаты-). Было принято решение об окончательной консервации экземпляра в ангаре.

Среди ряда экспертов существует мнение, что некоторые технологии и общие виды самолёта были переданы Китаю, хотя, скорее всего, китайцы при создании своего J-20 использовали чертежи Проекта 1.46, купленные у РСК «МиГ».

В июне 2015 года российская авиакорпорация «МиГ» объявила о возобновлении работ по лёгкому перспективному истребителю. Авиационные эксперты предполагают, что в их основу будут положены наработки по проекту 1.44.

Модификации

Самолёт с шифром 1.42 является опытным образцом, на котором отрабатывались технологии КБ «МиГ» по проекту И-90. Построен 1 прототип (1994), который использовался для статических испытаний.

Самолёт с шифром 1.44 является доработанным 1.42. Он должен был пойти на серийное производство и поступить в войска. Построен 1 экземпляр (1999), ещё 4 находились на заводе «Сокол» в разной степени готовности на момент закрытия проекта.

Самолёт с шифром 1.46 является глубокой модернизацией 1.44, значительно превосходящей его по ТТХ. На момент закрытия проекта шла подготовка к постройке опытного экземпляра.

Технические характеристики

МиГ-МФИ в четырёх проекциях

МиГ-МФИ в четырёх проекциях

  • Экипаж: 1 человек
  • Длина: 17,3 м
  • Размах крыла: 11,99 м
  • Высота: 4,73 м
  • Масса:

    • пустого: 18000 кг
    • максимальная взлётная масса: 23500 кг
  • Двигатель:

    • Тип двигателя: с форсажной камерой и управляемым вектором тяги
    • Модель: «АЛ-41Ф»
    • Тяга:

      на форсаже: 2 × 18000 кгс

Лётные характеристики

  • Предельная скорость на высоте: 3210 км/ч
  • Максимальная скорость у земли: 1500 км/ч
  • Практическая дальность: 4000 км
  • Практический потолок: 20000 м
  • ЭПР: менее 0,3 м²

Вооружение

  • Пушечное: 30-мм встроенная пушка ГШ-30-1
  • Боевая нагрузка: до 12000 кг

    • для воздушного боя, в отсеках вооружения: 12 × Р-77 или Р-73
    • против наземных целей, в отсеках вооружения: 2 × Х-55, Х-61, Х-41, или 8 × Х-29, Х-31, или 12 × КАБ-500, ОДАБ-500
  • Точки подвески:

    • внутренние: 12
    • внешние: 8
