M109A7 155-мм самоходная артиллерийская установка

Боевое применение

M109 55-го артиллерийского батальона Армии обороны Израиля

Война Судного дня

Применялись Израилем и Ливией в ходе Октябрьской войны 1973 года. 6 октября 3 израильских САУ M109 были уничтожены огнём сирийских танков. Есть информация, что три ливийских M109 были захвачены израильтянами в конце войны. Одна захваченная египтянами израильская M109 демонстрировалась на выставке трофейной техники в Каире.

Война за Огаден

Использовались Эфиопией в ходе войны с Сомали в 1977-78 годах. Перед войной Эфиопия имела 12 таких самоходок. Наиболее известным сражением где они применялись была битва за Джиджигу. Несколько M109 в этом бою было захвачено сомалийцами в качестве трофеев.

Построение трофейных САУ M109, захваченных МЕК в ходе операции «Сорок Звёзд»

Ирано-иракская война

В ходе ирано-иракской войны неизвестное количество иранских САУ M109 было захвачено иракцами. В одной только операции «Сорок Звёзд» было захвачено 13 исправных иранских M109.

Война в персидском заливе

Перед войной Кувейт имел на вооружение 18 или 36 САУ M109.

Все или почти все были захвачены в ходе неудавшейся обороны Кувейта от иракской армии в 1990 году. Иорданские специалисты помогли поставить в строй вооружённых сил Ирака трофейные «Паладины».

В июле 1991 года батарея из 7 американских САУ M109 была уничтожена во время пожара на военной базе Кэмп Доха в Кувейте.

Гражданская война в Ливии

В ходе авиаударов НАТО по Ливии в 2011 году некоторое количество ливийских самоходок M109 было уничтожено.

M109A3GN СВ Украины

155-мм полевая гаубица «Бофорс» FH-77A

155-мм полевая гаубица «Бофорс» FH-77А на огневой позиции; два члена расчета готовят заряды. Три первых снаряда можно выпустить за 6-8 с. Последняя модель FH-77В сейчас выпускается для Нигерии.

В конце 1960-х гг. шведская армия провела серию исследований, чтобы определить свои потребности в артиллерии, после чего было принято решение о разработке 155-мм несамоходного орудия, которое должно обладать отличной проходимостью по пересеченной местности, высоким темпом стрельбы, большой дальнобойностью и иметь более эффективные боеприпасы. В то время выпускала 155-мм самоходная артиллерийская установка «Бэндкэнон 1А», полностью бронированную и имеющую высокую скорострельность благодаря механизму заряжания с 16 готовыми к стрельбе выстрелами. Но самоходная артиллерийская установка имела главный недостаток — большие размеры и массу (53 т), что ограничивало возможность ее передвижения и возможность маскировки.

получила контракт на создание нового несамоходного орудия, впоследствии названного FH-77A, а в 1975 г. шведская армия заказала первую партию.

FH-77A имеет ствол длиной 5,89 м с перфорированным дульным тормозом и механизмом запирания типа «вертикальный клин». В передней части лафета с раздвижными станинами установлен вспомогательный двигатель, позволяющий орудию самостоятельно передвигаться по дорогам и пересеченной местности. Орудие обычно буксируется грузовиком «SAAB-Сканиа» SBAT 111S (6×6), который также перевозит боеприпасы в укладках и расчет из 6 человек, состоящий из командира, наводчика, двух подносчиков выстрелов, заряжающего и оператора крана. Если грузовик с орудием на буксире окажется на труднопроходимом участке, из кабины грузовика можно включить привод на главные колеса гаубицы и создать таким образом комбинацию 8×8 с максимальной скоростью 8 км/ч. Когда это значение скорости превышается, колеса гаубицы автоматически отсоединяются от привода. Механизмы наводки орудия имеют гидравлический привод, есть аварийный ручной привод. С правой стороны орудия установлен зарядный лоток, на который могут укладываться звенья по 3 снаряда. Типовой процесс стрельбы: на зарядный лоток укладывается зарядная гильза, за ней следует снаряд, поступающий с зарядного стола. Когда снаряд проскользнет в горловину зарядной гильзы, снаряд вместе с зарядом досылаются в казенник, затвор закрывается и орудие готово к выстрелу. Таким способом можно сделать три выстрела за 6—8 с. Установившийся темп стрельбы — 6 выстрелов в каждые две минуты в течение 20 минут.

Снаряд М/77, разработанный , весит 42,4 кг, имеет начальную скорость 774 м/с и максимальную дальность 22 км. Для экспорта компания разработала орудие FH-77B с более длинным стволом, увеличенным до +70 градусов максимальным углом возвышения, механизированной системой заряжания и многими другими значительными усовершенствованиями. FH-77В уже заказана Нигерией. По заказу шведской береговой артиллерии «Бофорс» создала орудие «Карин», представляющее собой лафет FH-77A, с установленным на него стволом 120-мм пушки; оно сейчас выпускается серийно.

Тактико-технические характеристики гаубицы «Бофорс» FH-77A

• Калибр, мм: 155;
• Масса, т: походная 11,5;
• Размеры, м: длина (в походной конфигурации) 11,60; ширина (в походной конфигурации) 2,64; высота (в походной конфигурации) 2,75;
• Угол возвышения, град.: +50/+3;
• Углы горизонтальной наводки, град.: общий 50;
• Максимальная дальность стрельбы, км: 20.

Предыдущая статья:155-мм пушка-гаубица G5

Следующая статья:105-мм гаубица М 102

Применение в бою

Эта установка получила боевое крещение в нескольких локальных конфликтах последних двух десятилетий.

Применение артиллерийской установки во время Чеченских войн, как первой, так и второй, показали положительные стороны – высокую маневренность и точность стрельбы, но и отрицательные моменты также были обнаружены, последовавшие доработки привели к созданию модернизированной версии 2С19.

Во время эфиопо-эритрейской войны 1998 – 2000 гг. эфиопская сторона очень эффективно использовала системы для поражения сил противника на дальних дистанциях.

Украина 2014 – 2015 гг., конфликт на юго-востоке страны во время которого украинские войска иногда использовали самоходные установки «Мста-С» в ходе ведения боевых действий.

Подарок к юбилею

Состояние экономики позволило вплотную заняться новым проектом лишь в 2006 году. Хотя название уже существовало — «Коалиция». Откуда оно? Несколько раньше велись предварительные работы по созданию «двуствольной» системы, за счет чего и предполагалось достичь высокой скорострельности. Но позднее предпочтение отдали привычному одному стволу, а наименование от соединения двух стволов («Коалиция») осталось. Как шутили: «Чтобы враг не догадался!»

Задача была поставлена масштабная: САУ «Коалиция-СВ» должна эффективно уничтожать командные пункты и позиции тактического ядерного оружия противника, его средства ПВО, узлы связи, артиллерийские и минометные подразделения, бронированную технику, включая танки и противотанковые средства. При этом по своим характеристикам превосходить натовские аналоги.

Уже в 2013 году на «Уралтрансмаше» были созданы два опытных образца. Год спустя предприятие выпустило еще десять САУ «Коалиция-СВ» — тех самых, которые впервые приняли участие в параде в честь 70-летия Победы в Великой Отечественной войне.

Модификации

M109A2

Прототип М109А7.

• M109A1

  M109A1 Hoveizeh — иранские M109A1.

   — поступила на вооружение в 1973 году. Отличается увеличенной длиной ствола, усовершенствованными приводами наведения и усиленной подвеской. Возможно применение кассетных снарядов с донным газогенератором M864.

• M109A2 — поступила на вооружение в 1979 году. Изменена конструкция досылателя и противооткатных устройств. Боекомплект увеличен на 8 выстрелов.
• M109A3 — модернизированный вариант M109A1. Заменён орудийный станок. Оборудована системой удаления воздуха из топливной системы, усовершенствованной приборной панелью механика-водителя, системами контроля состояния боеукладки, торсионных валов, тормоза отката и накатника. Максимальная дальность стрельбы обычным осколочно-фугасным снарядом увеличена до 18 км, активно-реактивным — до 24 км.
  • M109A3G — модернизированный вариант, разработанный в ФРГ в 1983 году и производившийся с 1985 года. Отличается новым орудием со стволом от буксируемой гаубицы FH70 Rheinmetall, более совершенными противооткатными устройствами, новым клиновым затвором и введённым в боекомплект усиленным боевым зарядом (что позволило увеличить дальность стрельбы с 14,6 до 18 км и скорострельность — с 4 до 6 выстрелов в минуту). За счёт изменённой укладки боеприпасов количество выстрелов было увеличено с 28 до 34. Также на боевой машине были установлены новые, западногерманские прицелы и приборы наблюдения, средства связи, гусеницы, 7,62-мм зенитный пулемёт MG.3 и дымовые гранатомёты.
  • M109A3GN — модернизированный вариант, разработанный в 1988 году и произведённый в 1988—1990 для M109, состоявших на вооружении армии Норвегии. Установлены новые стволы производства компании «Рейнметалл», что позволило увеличить дальность стрельбы. Заказ общей стоимостью 118 млн норвежских крон выполнен компанией «NFT».
• M109A4 — установлена система защиты от оружия массового поражения. Усовершенствованы механизмы горизонтального наведения орудия, внесены изменения в силовую установку.
• M109A5 — установлено новое орудие M284 (длина ствола 39 клб) на орудийном станке M182. Максимальная дальность стрельбы увеличена до 30 км. По требованию заказчика могут устанавливаться система GPS и автоматизированная система управления огнём.
• M109A6 Paladin — модификация разработана в рамках программы HIP, производство начато в 1990 году. Принята на вооружение в 1992 году. Установлена новая башня с улучшенной броневой защитой и внутренней обшивкой из кевлара. Орудие — M284 на станке M182A1. Оборудована новой радиостанцией, автоматизированной системой управления огнём (программно реализована на языке программирования приложений высокой надёжности Ada, среда разработки Aonix Object Ada, объединяет ИНС, датчики оружия, высоты и цифровую криптостойкую систему передачи данных, основанную на быстрой перестройке частоты, для противодействия РЭБ противника — СУО шлет на КП батареи (FDC — fire direction center) или батальона точные данные местоположения и высоты), бортовым баллистическим вычислителем и навигационной системой, обеспечивающими автоматическое наведение орудия, приёмником космической радионавигационной системой NAVSTAR. Все это позволяет вести огонь с короткой остановки (уже через 30 сек — с равной точностью предыдущим выстрелам). Это же позволяет применять тактику парной (а не батарейной) стрельбы, которая повышает выживаемость при контрбатарейной борьбе или атаке с воздуха. Были улучшены внутренние отсеки хранения выстрелов и амуниции (повышена их безопасность и емкость — с 36 до 39 выстрелов).
• М109А7 (бывший M109A6 PIM) 2012 год — модернизированный вариант M109A6 «Паладин». Модернизированная САУ оснащена цифровой системой управления огнём и усовершенствованной полуавтоматической системой заряжания. Также гидравлические системы управления орудия были заменены на электрический привод, что позволило увеличить боекомплект. Орудие представляет собой 155-мм M284 на станке M182A1. В САУ установлен автомат заряжания. Базовое шасси было заменено на улучшенное с элементами подвески и трансмиссией HMPT-800 от M2 «Брэдли». Масса выросла до 36 288 кг, при возможности наращивания до 50 т (при необходимости навешивания дополнительной брони). Вместо дизельного двигателя «Детройт Дизель» мощностью 440 л. с. на САУ установлен двигатель БМП M2 «Брэдли» («Камминс» V903 мощностью 675 л. с.). САУ обладает компьютерной системой слежения исправности оборудования установки.
• M109L — модернизированный вариант, производившийся в Италии.

Удлинённые стволы

Новая установка разрабатывается на основе модели M777 британской компании BAE Systems. В модификациях A1 и A2 гаубица стоит на вооружении Морской пехоты и Сухопутных войск США, а также ВС Канады и Австралии.

В погоне за показателями дальности стрельбы специалисты Picatinny Arsenal пошли на достаточно радикальную меру — увеличили длину ствола M777ER на 1,8 м.

Также по теме

Армейский секонд-хэнд: зачем Латвия закупила подержанные самоходные гаубицы

Министерство обороны Латвии получило из Австрии 47 самоходных артиллерийских установок M109 производства General Motors. Этот вид…

Если столь смелый эксперимент окажется удачным, то удлинённые стволы получат и другие артиллерийские установки. По данным американского журнала Popular Mechanics, речь идёт о самоходной артиллерийской установке M109 Paladin, которая вскоре исчерпает свой модернизационный ресурс.

Однако удлинение ствола имеет несколько существенных негативных последствий. Прежде всего подобное решение неизбежно приведёт к увеличению веса гаубицы. Также инженерам придётся внести ряд конструктивных изменений.

Как уточняет Warrior Maven, M777ER оказалась на 455 кг тяжелее базовой модели (4,6 против 4,2 тонны). Увеличение веса может осложнить транспортировку орудия и его развёртывание на местности.

В целях повышения скорострельности M777ER получит новый механизм перезарядки. Магазин в шесть снарядов гаубица будет способна расстрелять за 30 секунд (скорострельность предшественника составляет 2—5 выстрелов в минуту). Однако увеличение нагрузки на ствол, как предупреждает издание, может сократить его эксплуатационный ресурс.

1 марта 2017 года британское издание Jane’s сообщило о завершении первого этапа испытаний, который предполагал проверку характеристик пушки. Второй этап направлен на доработку «умных» боеприпасов.

По информации специализированных изданий, дальность поражения обычными (осколочными и фугасными) боеприпасами M777ER достигнет 25—30 км. Цели на более дальних дистанциях будут поражать активно-реактивные снаряды XM1113, управляемые снаряды M982 Excalibur, заряды XM654 и XM907.

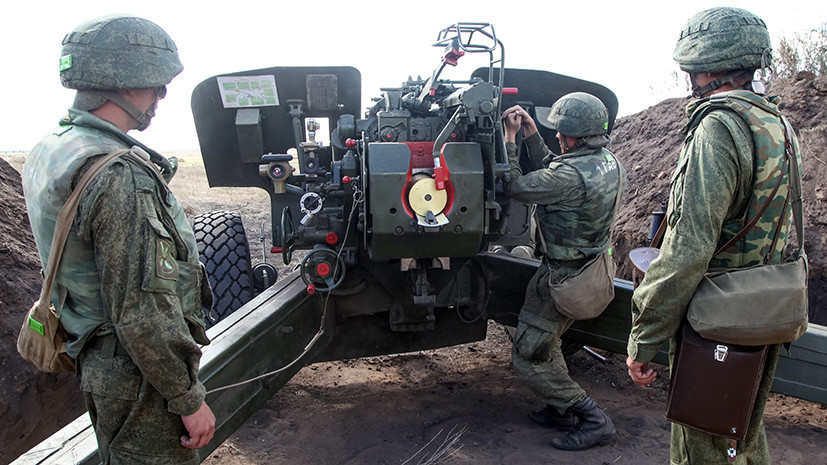

• Буксируемое артиллерийское орудие «Мста-Б» на боевых стрельбах артиллерийских батарей

Warrior Maven отмечает, что двукратное увеличение дальнобойности гаубиц повысит возможности американских подразделений. В то же время собеседник портала указывает на то, что новая пушка может испытывать проблемы с точностью

По его словам, важно, чтобы орудие умело стрелять по движущимся целям и объектам в горной местности

Технические характеристики САУ М109

Год начала поступления в войска	1993
Объем производства, шт.	957
Экипаж, человек	4
Боевая масса, кг	34250
Длина, м	9,68
Ширина, м	3,92
Высота, м	3,24
Возимый боекомплект, кол. снар.	39
Углы горизонтального наведения, град.	360
Скорость горизонтального наведения, град./с	11
Углы вертикального наведения, град.	От -3 до +75
Скорость вертикального наведения, град./с	7
Макс. скорость по шоссе, км/ч	64
Макс. скорость вне дорог, км/ч	28
Длина ствола, клб	39
Индекс ствола	М284А1
Индекс люльки	М182А1
Максимальная дальность стрельбы, км	22
Максимальная скорострельность, выстр./мин	6
Запас хода по топливу, км	300
Мощность двигателя, л. с.	440

Задействованные структуры

В производстве M109 были задействованы следующие подрядчики:

Частный сектор

Корпус, шасси, двигатель, моторно-трансмиссионная группа, сборочные узлы, запчасти, инженерно-техническое обслуживание — General Motors Corp., Индианаполис, Индиана;

• Разработка и испытания — Defense Systems Division, Уоррен, Мичиган;
• Корпус и шасси — Cadillac Motor Car Division, Кливленд, Огайо;
• Двигатель 8V71T — , Детройт, Мичиган;
• Моторно-трансмиссионная группа XTG-411-2A — Allison Engine Division, Индианаполис, Индиана;

• Корпус, шасси и башня — Chrysler Corp., Cleveland Army Tank-Automotive Plant, Кливленд, Огайо;
• Корпус, шасси и башня (усовершенствованные) — FMC Corp. → , Санта-Клара, Калифорния;

• Корпус и башня — Ground Systems Division, Сан-Хосе, Калифорния;
• Шасси — BMY Combat Systems Division, Йорк, Пенсильвания;
• Сборка — Paladin Production Division, Леттеркенни, Пенсильвания;

• Приборы — Honeywell Inc., Сент-Питерсберг, Флорида;
• Электроника — Sechan Electronics, Inc., Литиц, Пенсильвания;
• Средства связи — , Идайна, Миннесота;
• Гидравлический досылатель и запасные части механизма заряжания — Bauer Ordnance Co., Уоррен, Мичиган;
• Обрезиненные танковые траки  — Goodyear Tire & Rubber Co., Акрон, Огайо; , Кливленд, Огайо

Государственный сектор

• Орудие M185 — Уотервлитский арсенал, Уотервлит, Нью-Йорк;
• Станок M178 — Рок-Айлендский арсенал, Рок-Айленд, Иллинойс;
• Станок M127 — , Уотертаун, Массачусетс;
• Сборка (совместно с частным подрядчиком) — , Леттеркенни, Пенсильвания.

В Финляндии

Вооруженные силы Финляндии с конца 1990-х гг. планировали обновление парка САУ. В 2008 г. общее количество орудий в сухопутных войсках Финляндии составляло около 770 ед., в том числе 72 122-мм САУ 2С1 «Гвоздика» (финское обозначение 122 PSH 74), закупленные в 1992 г. из наличия армии бывшей ГДР, 18152-мм самоходных пушек 2С5 «Гиацинт», 684 буксируемые артсистемы, включая около 400 буксируемых 122-мм гаубиц Д-30, 36 130-мм пушек М-46, 180 152-мм гаубиц Н 88-38 и Н 88-40а, а также 56 155-мм буксируемых гаубиц К 98. 155-мм гаубица К 98 с длиной ствола 52 калибра, оснащенная вспомогательной силовой установкой, была разработана и запущена в серийное производство финской компанией OyTampella AB industries; поставки в вооруженные силы Финляндии осуществлялись в конце 1990-х – начале 2000-х гг.

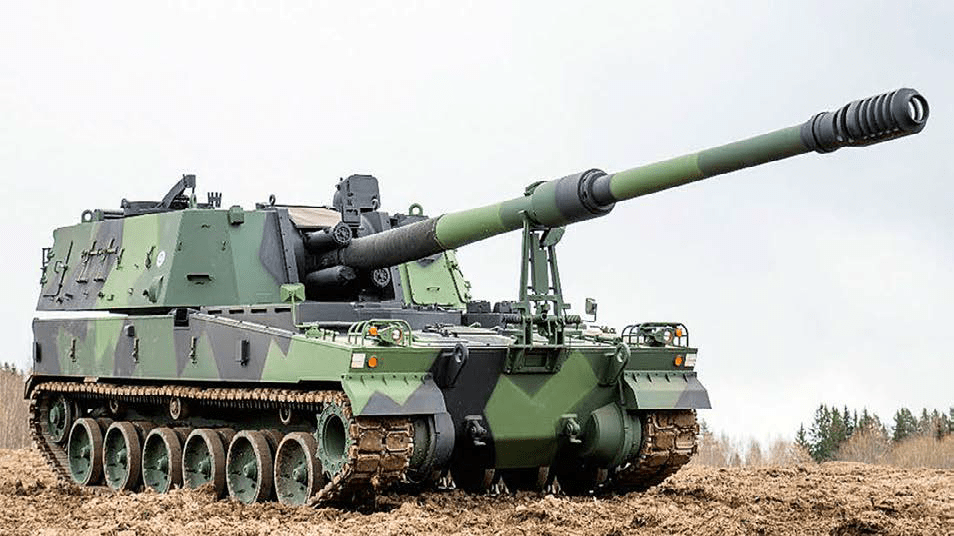

155-мм самоходная гаубица К9 на испытаниях в Финляндии, ноябрь 2016 г. На машине отсутствует ВСУ.

В начале 2000-х гг. Финляндия вела предварительные переговоры о возможности закупки немецких самоходных гаубиц PzH 2000, но финансовые ограничения заставили отказаться от заключения контракта.

В 2014 г. в Финляндии началась реализация программы повышения боевых возможностей полевой артиллерии, предусматривавшей замену устаревших типов артиллерийских систем на современную САУ с увеличенной дальностью стрельбы, улучшенной мобильностью и защищенностью с возможностью эксплуатации до 2050 г. Согласно выводам финских специалистов, в наибольшей степени этим требованиям соответствовала 155-мм САУ на колесном или гусеничном шасси.

На следующем этапе реализации проекта Финляндия направила официальные запросы о предоставлении информации о возможности поставок новых 155-мм САУ ряду государств и компаний-производителей. Норвежский тендер давал возможность Финляндии ознакомиться с результатами сравнительных испытаний различных САУ в Норвегии без организации собственного тендера. Кроме того, закупка САУ К9 Норвегией позволяла Финляндии снизить расходы на техническое обеспечение эксплуатации САУ путем совместного использования имеющихся ресурсов. Немаловажным был и тот факт, что Финляндия, не являясь членом НАТО, в военной сфере проводит политику, направленную на достижение максимального уровня соответствия своих вооруженных сил стандартам НАТО, и САУ К9 в полной мере удовлетворяла этим требованиям.

В ходе визита официальной делегации вооруженных сил Финляндии в Республику Корея летом 2016 г. ей была предоставлена возможность посетить одну из артиллерийских частей сухопутных войск Республики Корея, укомплектованную САУ К9. Делегации продемонстрировали динамические и огневые возможности САУ и ТЗМ К10. В итоге руководство страны приняло решение о необходимости проведения испытаний южнокорейской гаубицы К9, которые и прошли в Финляндии осенью 2016 г.

По итогам визита вышеупомянутой делегации в июле 2016 г. в Финляндии было официально объявлено о проводимых переговорах с Южной Кореей о приобретении самоходных гаубиц К9 Thunder из наличия вооруженных сил Республики Корея.

В феврале 2017 г. министерство обороны Финляндии при посредничестве южнокорейской государственной некоммерческой организации содействия торговле и инвестициям KOTRA заключила с корпорацией Hanwha контракт на поставку 48 САУ К9 из наличия вооруженных сил Республики Корея на общую сумму около 146 млн евро (160 млн долл. США), включая стоимость обучения специалистов, поставки запасных частей и сервисной поддержки. Поставка должна быть осуществлена в период с 2018 по 2024 гг.

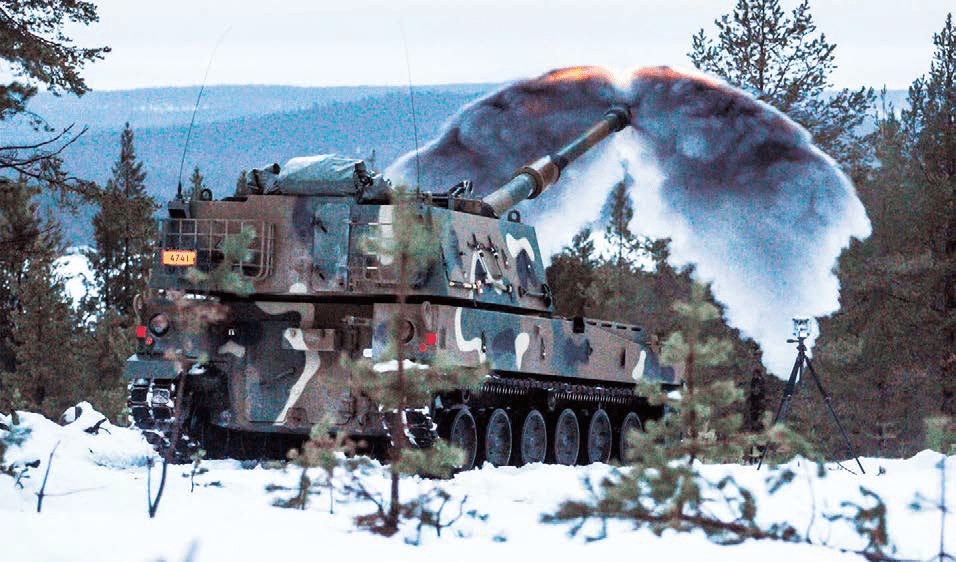

САУ К9 сухопутных войск Финляндии.

Перед отправкой в Финляндию К9 проходят ремонт и модернизацию на предприятии компании Hanwha Land Systems, включая монтаж вспомогательной силовой установки, в Финляндии на командирской башенке устанавливается 12,7-мм пулемет НСВТ. Первая партия из четырех К9 прибыла в Финляндию в феврале 2018 г.

САУ, проходившая испытания в Финляндии в ноябре 2016 г., осталась в распоряжении финских вооруженных сил, где использовалась для дальнейшего изучения возможностей машины и принимала участие в военных парадах и выставках, в частности, в военном параде в Хельсинки в честь дня вооруженных сил 4 июня 2017 г.

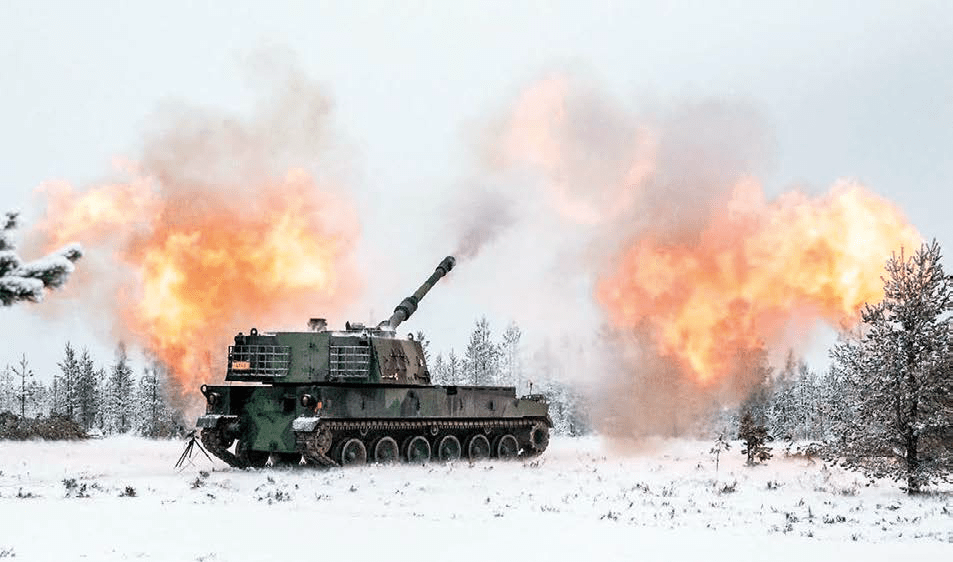

САУ К9 сухопутных войск Финляндии на огневой позиции.

В 2019 г. сухопутные войска Финляндии имели 36 САУ 2С1 (финское обозначение PsH 74),4 САУ К9,234 буксируемые гаубицы Д-30 (Н 63), 54 155-мм гаубицы К 98 и 36 130-мм пушек М-46 (К 98). По плану оснащения вооруженных сил Финляндии гаубицами К9, после прибытия первой партии САУ начнется подготовка экипажей из числа военнослужащих, проходящих службу по призыву, а первая артиллерийская батарея, укомплектованная новыми системами, должна была войти в боевой состав в 2020 г.

Ветеран поля боя против звезды подиумов

Боевое крещение «МСТА» получила на Северном Кавказе. Маневренные и точно бьющие САУ наводили ужас на засевших в горах боевиков в первую и вторую чеченские кампании. Партию наших самоходок закупила и Эфиопия, воевавшая на рубеже веков с Эритреей. В мае 1999-го огонь десятка наших самоходок обратил наступление четырёх бригад эритрейцев в паническое бегство.

mil.ru
У «МСТА-С» орудие 2С19 работает с управляемым снарядом «Краснополь».

Были «МСТА-С» и в Южной Осетии в августе 2008-го – 70 артустановок «работали» в составе нашей 58-й армии. «Заметили» СМИ наши САУ и в Сирии, но официальные данные об их боевой обкатке в местных песках – пока секрет.

Корейский же оппонент в боевых кампаниях пока не «светился», дым от пороха он «нюхал» лишь на международных выставках. Впрочем, К9 «Thunder» впечатление на зрителей всегда производил эффектное. И это возымело свой успех: в 2004-м Турция, не торгуясь, «вывалила» миллиард за лицензию на производство собственных «девяток». На турецкой земле им дали имя T-155 Firtina («Шторм»).

tsk.tr
Турция приобрела лицензию на производство К9 под именем T-155 Firtina.

Сделал выбор в пользу «Громов» и наш стратегический партнёр – Индия. Уже известно, что к началу 2020-го на боевое дежурство заступит сотня САУ «Ваджра-Т» – так назван местный вариант К9 «Thunder».

Впрочем, наша «МСТА» имеет «козырь» куда серьёзней – это реальные бои. Пока в этом российской САУ никакие самоходки от «Самсунга» – не конкуренты. И случись реальное столкновение нашей пары в той же Арктике, этот фактор может перевесить все плюсы, показанные южнокорейскими «Громами» на подиумах военных салонов.

Вооружение

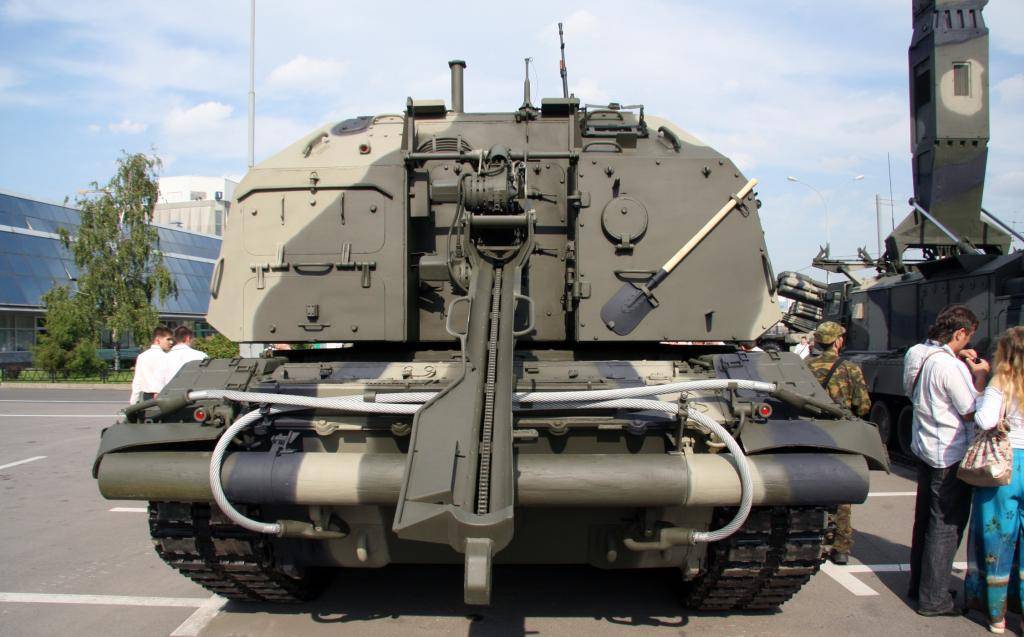

2С19 «Мста-С» (фото вы можете видеть в статье) несет пушку калибра 152 мм, состоящую из ряда механизмов:

• ствол;
• досылатель снарядов;
• электродетали;
• ограждения;
• система компенсации отката;
• механизмы подъема и равновесия;
• люлька.

Выстрел делается с помощью автоматики или вручную (в зависимости от ситуации). Боекомплект состоит из осколочно-фугасных снарядов, достигающих дальности поражения в 24,7 км, а также усиленные и кассетные. Обычно в комплект входит 20 осколочно-фугасных снарядов и 30 активно-реактивных.

Для САУ 2С19 «Мста-С» реализованы корректирующие боеприпасы «Краснополь» и «Сантиметр», предназначенные для подрыва мостов, переправ, устранения бронированной техники на позициях артиллерийских расчетов. Кроме того, стало возможным применения боеприпасов, продуцирующих радиопомехи, снарядов с малым ядерным зарядом, осветительных и целеуказательных.

Вдобавок ко всем техническим характеристикам 2С19 «Мста-С», на командирской башне установлен пулемет НСВТ «Утес», скорость стрельбы которого достигает 800 выстрелов в минуту. Внутри имеются крепления для вооружения расчета:

• пять отсеков для АКС-74;
• один — для сигнальной ракетницы.

Кроме возимых внутри снарядов гаубицы, имеется запас патронов для пулемета, автоматов и сигнальной ракетницы, а также гранаты Ф-1.

Боеприпасы и эксплуатация САУ M109 «Паладин»

Основным боеприпасом для САУ М109 долгие годы был осколочно-фугасный снаряд М107, разработанный в конце 50-х годов. Снаряд содержал 5,7 кг тротила (впоследствии заряд увеличили до 6,6 кг «Композиции B») и уже в 1970 году оценивался, как устаревший.

Но только в 1999 году начался выпуск нового снаряда М795, содержащего свыше 10 кг взрывчатого вещества. Первоначально также использовался тротил, но впоследствии его начали заменять на малочувствительную взрывчатку IMX-101. Для повышения дальности стрельбы используется активно реактивный снаряд М549, снаряженный тротилом (около 7 кг).

Применяя такой снаряд, самоходки М109А3 могли вести огонь на дальности до 24 км, а М109А5 и более поздние – до 30. Возможно также использование корректируемых по лучу лазера снарядов М982 «Экскалибур», а для обычных снарядов разрабатываются взрыватели, позволяющие корректировать полет снаряда по данным GPS с помощью управляемых плоскостей на корпусе взрывателя.

В прошлом для М109 были разработаны и ядерные боеприпасы.

Вплоть до конца холодной войны САУ М109 были основной самоходкой стран Западной Европы (фактически только Франция использовала машины своей разработки), и поставлялись союзникам США. В Южной Корее М109 производилась по лицензии под названием К55. Артустановки активно применялись силами США во время войны во Вьетнаме.

Оценка проекта

Сравнение с аналогичными САУ на колёсном шасси

G6-52 ER	Zuzana 2	CAESAR	Archer	ATMOS 2000	Нора Б-52
Внешний вид
Год принятия на вооружение	н/д	н/д	2008	2011	2004	2006
Шасси	6 × 6	8 × 8	6 × 6	6 × 6	6 × 6	8 × 8
Боевая масса, т	49,0	32,0	17,7	30,0	22,0	28,0
Экипаж	3-5	4	3-5	3-4	4-6	н/д
Калибр пушки, мм	155	155	155	155	155	155
Длина ствола, калибров	52	52	52	52	52	52
Боекомплект орудия, выстрелов	48	40	18	40	27	36
Максимальная дальность стрельбы, км ОФС: ОФС: ОФС V-LAP:	38 50 67	н/д 41 н/д	н/д 42 >50	30 40 60	30 41 н/д	20 41 н/д
Максимальная скорострельность, выстр./мин	8	6	6	8	5	н/д
Мощность двигателя, л. с.	525	450	н/д	330	315	360
Максимальная скорость, км/ч	80	80	80	70	80	80
Запас хода по шоссе, км	700	600	600	500	1000	н/д

Сноски

1. версия «Extended Range» с зарядной каморой объёмом 25 литров
2. V-LAP (Velocity-enhanced Long-Range Artillery Projectile) — активно-реактивный снаряд с улучшенными аэродинамическими характеристиками
3. дальность стрельбы управляемым снарядом XM982 Excalibur
