Комплекс П-100 (проект)

«Премьер» радиолокационного дозора и наведения

Новый авиационный комплекс радиолокационного дозора и наведения А-100 «Премьер» получил полностью цифровой навигационный комплекс и цифровую систему управления со «стеклянной» кабиной, а также активную фазированную решетку производства Концерна «Вега».

Базой для комплекса стал самолет Ил-76МД-90А с новыми малошумными и более мощными двигателями ПС-90А-76. В общей сложности на этом «Иле» установлено порядка 20 тонн уникального радиоэлектронного оборудования. Оно позволяет А-100 мгновенно обнаруживать, опознавать и классифицировать цели, моментально передавать информацию на пункты управления, для целеуказания корабельным и наземным зенитным средствам.

Как отметил генконструктор Концерна «Вега», член-корреспондент РАН Владимир Верба, в новом поколении летающих радаров удалось воплотить результаты самых передовых исследований в области радиолокации и информационных технологий. «Для А-100 использованы технические решения, основанные на современной электронной компонентной базе, высокопроизводительных вычислительных средствах, последних достижениях отечественной радиоэлектроники. Это касается как средств получения информации, так и вычислительного комплекса для ее обработки, а также автоматизированных рабочих мест операторов», – прокомментировал он.

Несмотря на то что технические характеристики А-100 все еще остаются секретной информацией, эксперты, учитывая возможности А-50У и полное обновление борта, считают, что уровень новейшего российского комплекса значительно превышает как отечественные, так и зарубежные аналоги.

Паника Запада

По данным британской газеты «The Daily Telegraph», эксперты считают, что если бы Ирак имел такие ракетные системы, то вряд ли бы США вторглись в Персидский залив, так как абсолютно любое грузовое судно в заливе могло иметь на своем борту такой ракетный комплекс «Калибр».

В Пентагоне выразили серьезную обеспокоенность в связи с тем, что Россия стала предлагать ракетные системы всем тем, кто может быть атакован со стороны США. Они считают, что обстановка в мире будет дестабилизирована, если такое вооружение попадет, например, в Венесуэлу или Иран.

В США и ранее сильно беспокоились о том, что Россия намеревалась продать Ирану ЗРК С-300, имеющие способность отражения ракетного удара США или Израиля. Стоит ли говорить, что ракетный комплекс «Калибр» – это не противовоздушная оборона, а ударное оружие.

«Польский клык»

Приобретение крылатых ракет JASSM базовой модификации AGM-158A министерство национальной обороны Польши запланировало еще в 2012 г. в рамках «Программы развития вооруженных сил на 2013-2022 годы». Это часть проекта с говорящим названием «Польский клык» (Polskie Kly), который предполагает закупку систем вооружения для поражения целей с земли, воздуха и воды на дальностях в сотни километров. Переговоры о поставках JASSM затянулись из-за опасений негативной реакции России, и Госдепартамент США одобрил поставки ракет JASSM Польше только 19 сентября 2014 г. в рамках программы «Иностранные военные продажи» (Foreign Military Sales (FMS)). В прессе упоминалось, что решение вопроса, вероятно, было вызвано обострением ситуации в Донбассе.


Официальный межправительственный контракт на сумму около $250 млн был подписан 11 декабря 2014 г. на территории 31-й тактической авиационной базы ВВС Польши (Познань-Кшесины). По нему Польша получит 40 боевых крылатых ракет AGM-158A JASSM.

В стоимость контракта также входит поставка 6 учебных и испытательных ракет, другого сопутствующего оборудования и модернизация программного обеспечения, и технические доработки многоцелевых истребителей F-16C/D Block 52+ ВВС Польши до стандарта M6.5, позволяющего интегрировать в их систему вооружения новые крылатые ракеты. 36 одноместных истребителей F-16C и 12 двухместных учебно-боевых самолетов F-16D были закуплены в США и поступили в польские ВВС в 2006-2008 гг. В Польше эти самолеты называюn F-16 Jastrzęb (Ястреб).

Каждый F-16 сможет нести по две ракеты JASSM. Модернизацию первого F-16 было запланировано провести в США; остальные машины должны были дорабатываться непосредственно в Польше. В сентябре 2015 г. в рамках программы «Иностранные военные продажи» компания-производитель Lockheed Martin получила от командования ВВС США контракт на производство ракет JASSM для Польши.


Польша стала третьим зарубежным покупателем JASSM после Австралии и Финляндии.

Модернизация первого польского F-16 (бортовой номер 4040) для того, чтобы придать ему возможность применять ракеты JASSM, началась в конце 2016 г. Достижение начальной боевой готовности польских истребителей запланировано на март 2017 г. 20 января 2017 г. заместитель национальной обороны Польши Бартош Ковнацкий объявил о доставке на 31-ю тактическую авиационную базу ВВС Польши (Познань-Кшесины), где базируются истребители F-16, первой партии ракет JASSM. Информация сопровождалась фотографией истребителя Lockheed Martin F-16C Block 52+ (бортовой номер 4062) с подвешенной ракетой. Все 40 ракет JASSM должны быть поставлены в течение 2017 г. с полным завершением контракта в конце 2019 г.

Истребитель Lockheed Martin F-16C Block 52+ (бортовой номер 4062) с подвешенной ракетой JASSM. Фото: Dominik P. Jankowski / twitter.com/dpjankowski.

Еще в 2014 г., до заключения контракта на поставки базовой модификации ракет JASSM, появилась информация о том, что Польша намерена закупить и крылатые ракеты с увеличенной дальностью полета AGM-158B JASSM-ER. 28 ноября 2016 г. Государственный департамент США в рамках программы «Иностранные военные продажи» одобрил продажу Польше 70 боевых ракет AGM-158B JASSM-ER. Одобрена также поставка 8 учебных и испытательных ракет и 2 тренажеров. Ракеты должны быть интегрированы в системы вооружений многоцелевых истребителей F-16C/D Block 52+ польских ВВС.

24 декабря 2016 г. министерство национальной обороны Польши сообщило, что на днях был подписан контракт между Польшей и США на поставку ракет JASSM-ER. По неофициальной информации Польша намерена закупить не 70, а только 40 боевых ракет JASSM-ER. Стоимость сделки оценивается почти в $230 млн. Польша стала первой страной (кроме США), закупившей крылатые ракеты AGM-158B JASSM-ER. Ракеты будут поставлены только к 2020 г., поскольку производственная партия Lot 15 уже законтрактована и Польша сможет получить только ракеты партии Lot 16.

Оценка проекта[ | ]

Для своего времени, П-35 и её модификации были эффективным и опасным оружием. Наведение по радиовизиру позволяло осуществлять выбор цели и селекцию помех с гораздо большей точностью, чем могла позволить автоматика того времени. Высокая скорость ракеты делала почти невозможным перехват её артиллерийским огнём, а мощная боевая часть позволяла поражать корабли любого класса на значительной для того времени дистанции.

Тем не менее, ракета имела ряд недостатков, главным из которых была большая высота маршевого участка полёта, что облегчало обнаружение ракеты радарами противника. Дальнобойные зенитные ракетные комплексы вроде RIM-8 «Talos» могли поразить П-35 на дистанциях до 100—150 км ещё на маршевом участке. Кроме того, скорость ракеты была ниже скорости современных ей истребителей (к началу 1960-х уже достигших скоростей М=2), что позволяло палубным перехватчикам сбить её на маршевом участке.

Примечания

  1. , с. 174.
  2. Универсальный англо-русский словарь. Академик.ру. 2011.
  3. . ТАСС. Дата обращения 14 января 2019.
  4. . ТАСС. Дата обращения 12 февраля 2019.
  5. . Росбалт. Дата обращения 21 марта 2016.
  6. Россия 24. (11 марта 2016). Дата обращения 21 марта 2016.
  7. . ИС «Ракетная техника». БГТУ «Военмех» им. Д.Ф. Устинова. Дата обращения 7 октября 2015.
  8.  (недоступная ссылка). Дата обращения 12 октября 2016.
  9. Dave Majumdar.  (англ.). The National Interest. Дата обращения 24 февраля 2017.
  10. . Известия. Дата обращения 21 марта 2016.
  11. ОАО «КБСМ». 70 лет. — КБСМ для ВМФ, 2015. — С. 51—52.
  12. . militaryrussia.ru. Дата обращения 27 сентября 2017.
  13. navy_korabel. . Флот открытого океана: третья попытка (21 августа 2017). Дата обращения 24 августа 2017.

История разработки

Программа разработки ракеты JASSM была начата еще в 1995 г. На первом этапе соперничали две крылатых ракеты – AGM-158A (фирма Lockheed Martin) и AGM-159A (фирма McDonnell Douglas, которая позднее вошла в состав компании Boeing). В апреле 1998 г. для дальнейшей разработки была выбрана ракета фирмы Lockheed Martin. Ее первое бросковое испытание состоялось 8 апреля 1999 г., испытание с использованием двигателя – в ноябре 1999 г. В декабре 2001 г. было одобрено производство малой установочной серии ракет, в мае 2004 г. – полномасштабное серийное производство.


Однако серии неудачных испытательных пусков привели к тому, что JASSM была принята на вооружение (причем одних ВВС США) только в 2009 г. ВМС США отказались от закупок JASSM еще в 2005 г., отдав предпочтение ракете AGM-84H/K SLAM-ER.

Серийное производство ракет JASSM осуществляется на заводе фирмы Lockheed Martin в городе Трой (штат Алабама). В сентябре 2016 года компания поставила ВВС США 2000-ю ракету. Всего американские ВВС намерены закупить 5018 ракет JASSM (2141 ракету базового варианта и 2877 JASM-ER).

Почему системой ПВО сложно поразить наземную цель

Одно из серьезных отличий ПВО от ракетных комплексов для поражения наземных целей — система наведения. Для стрельбы ракетами комплекса С-300 и С-400 вводятся координаты наземной цели и высота взрыва. Однако данные задаются не самой ракете, а станции наведения. В результате радиолокатор подсветки и наводки передает ракете определенные команды в режиме реального времени для выполнения тех или иных действий. В частности, по команде радиолокатора происходит подрыв боевой части.

Из всего вышесказанного следует, что удар по наземным целям возможен только при условии, что ракета вплоть до самого поражения цели будет находиться в зоне радиовидимости. Потому дальность стрельбы не превышает 25-30 км, не смотря на то, что сама ракета может преодолевать гораздо большие расстояния. Соответственно, в движущиеся наземные цели такая ракета попасть вообще не может.

Ракета вплоть до поражения цели должна оставаться в зоне радиовидимости

Надо сказать, что дальность поражения зависит также от расположения высоты антенны радиолокаторы и высоты подрыва боевой части. При этом, чем ниже высота подрыва, тем выше мощность поражения и, соответственно, меньше дальность стрельбы. Но, в любом случае, дорогостоящая система ПВО при ударах по наземным целям оказывается в зоне поражения артиллерией противника.

Шило на мыло?

Первая серийная ракета АLCM была изготовлена в ноябре 1981 года. К сентябрю следующего года корпорация Boeing достигла полной расчётной производительности: два образца каждый рабочий день – 40 ракет в месяц и 480 ракет в год.

И всё же в 1982 году командование ВВС приняло решение о запуске программы модернизации с целью разработки усовершенствованной модели ракеты – Advanced ALCM. В 1986 году Boeing приступил к модернизации части ракет AGM-86B к стандарту AGM-86C. Основным преобразованием является замена термоядерной боевой части на девятисоткилограммовую осколочно-фугасную. Данная программа получила обозначение CALCM – ракета ALCM с обычной боевой частью. Работы выполнялись подразделением Defence and Space Group на заводе в Окридже (штат Теннесси).

nuke.fas.org

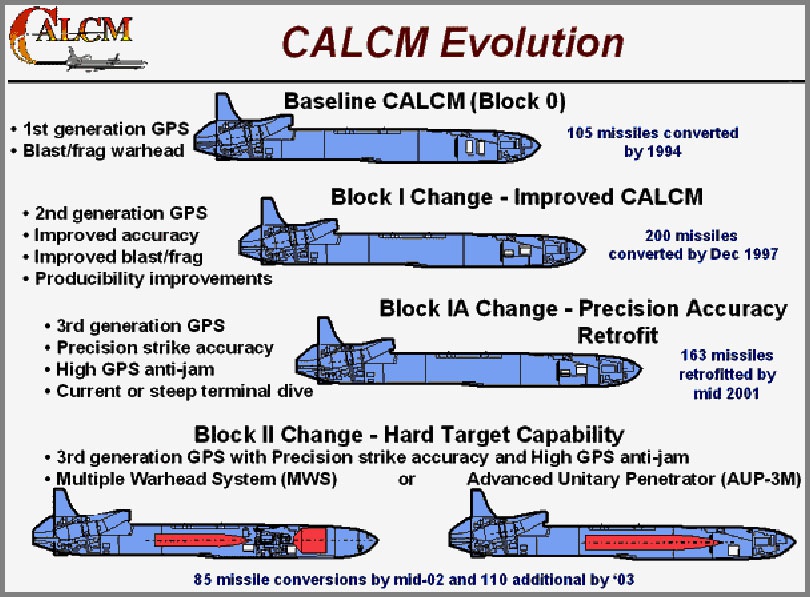

Модификации CALCM (AGM-86C).

Кроме того, модификацию CALCM (AGM-86C) оснастили одноканальным приёмником системы спутниковой навигации GPS. Ракеты AGM-86C успешно применялись при обстрелах Ирака в ходе войны в Персидском заливе и в Югославии.

Базовый вариант ракеты AGM-86C имеет обозначение CALCM Block 0. Впоследствии у ракеты CALCM была доработана система наведения. Первый испытательный полёт с использованием только спутниковой навигации GPS был произведён в декабре 1997 года. Модифицированная CALCM (Block I и II) производилась подразделением Integrated Defense Systems на заводе в городе Сент-Чарльз (штат Миссури).

И всё-таки. Зачем Пентагону новая ядерная крылатая ракета без принципиальных изменений и улучшений базовых ТТХ? Получается – это просто дань времени и амбициям больших чинов.

Особенности пусковой установки крылатых ракет

Специалисты Китайской кораблестроительной промышленной корпорации (ККПК) отмечают, что не только сами крылатые ракеты серии “Калибр” обладают уникальными возможностями. Пусковые установки (ПУ) УКСК 3С14, предназначенные для вертикальных пусков ракет, по многим параметрам превосходят американскую вертикальную ПУ Мк 41.

ПУ вертикального пуска УКСК 3С14

Конструкция УКСК позволяет устанавливать ее на малый ракетный корабль (МРК) проекта 21631, средний ракетный корабль (СКР) проекта 11661К, фрегаты проектов 11356 и 22350.

Известно, что 3С14 разрабатывали для перспективной модернизации противолодочных кораблей проекта 956У и комплектования планировавшихся им на замену больших противолодочных кораблей проекта 11000. ПУ также предназначалась для модернизации тяжелого атомного ракетного крейсера проекта 11442М “Адмирал Нахимов”.

Крейсер проекта 11442М Адмирал Нахимов

Китайские аналитики отмечают, что при использовании УКСК такой корабль, как фрегат проекта 22350 “Адмирал Горшков”, может быть вооружен как КР для стрельбы по береговым целям на дальности до 2500 км, так и ПКР для стрельбы по надводным целям на дальности до 400 км. Бортовая аппаратура наведения СКР проекта 11661К, который ниже классом, чем фрегат “Адмирал Горшков”, и российская версия 3М-54 позволяют уничтожать корабли на этой дальности. Кроме того, 16 закрытых ячеек в УКСК, в верхней части которых отсутствуют устройства для отвода газов, не оставляют шансов иностранным разведкам определить реальные “ракетные возможности” любого современного российского корабля.

*ИГ – исламское государство. Террористическая организация, запрещенная в России.

Видео пусков крылатых ракет “Калибр”

Настоящая статья является отрывком из монографии “Сирийский конфликт в контексте реализации национальных интересов акторов международной политики: трактовка китайских специалистов”.

Автор – востоковед-филолог кандидат политических наук Максим КАЗАНИН.

Исходный текст адаптирован, исходя из требований поисковой оптимизации (SEO). Внесенные изменения и публикация отрывка проведены с разрешения автора.

Подписывайтесь на наш Телеграм-канал и получайте мгновенное сообщение о новых публикациях!

Граниту — 30 лет

В условиях начавшегося послевоенного противостояния основная угроза нашей стране исходила со стороны Мирового океана. И если на суше наша страна в военном отношении не уступала США, их союзникам по НАТО и другим военным блокам, то на море их превосходство было абсолютным. Так, в 1968 году был заложен первый американский атомный ударный авианосец нового поколения CVN 68 «Нимиц» – родоначальник большой серии кораблей этого класса. По сравнению со своими предшественниками «Нимиц» имел более высокую живучесть и повышенную ударную мощь. Новые перехватчики взаимодействовали с палубными самолетами ДРЛО (дальнего радиолокационного обнаружения), которые обладали способностью одновременно сопровождать несколько десятков самолетов и крылатых ракет, летящих на различных высотах (в том числе и предельно малых), на дальности до 300 км и наводить на них истребители-перехватчики. Рубеж противовоздушной и противоракетной обороны авианосного соединения ВМС США значительно расширился, достигнув 450-500км. В результате «противоавианосные» возможности советских ПЛАРК проекта 675 выглядели уже недостаточными для гарантированного уничтожения его группировок. Требовалось создание нового, значительно более мощного и «дальнобойного» ракетного комплекса с подводным стартом, обеспечивающего нанесение маскированных ударов из-под воды по кораблям с больших дистанций с возможностью избирательного поражения целей. Так, в соответствии с Постановлением ЦК КПСС и СМ СССР № 539-186 от 10.07.1969 года началась разработка противокорабельного ракетного комплекса «Гранит» дальнего действия для вооружения новых атомных ракетных подводных лодок и ракетных крейсеров.

Суть разработки заключалась в создании мощной группировки ударных атомных подводных лодок со сверхзвуковыми противокорабельными крылатыми ракетами большой дальности. Именно такой «машиной» стала созданная коллективом НПО машиностроения ракета «Гранит». По замыслу конструкторского коллектива ракета может применяться как с надводных кораблей, так и с подводных лодок. Но не только высокие летные характеристики и защищенная от радиоэлектронного противодействия головка самонаведения позволяют ракете «Гранит» устойчиво сохранять свои уникальные боевые возможности. Главное достоинство ракеты – реализация оригинальных способов наведения на цель. В ней воплотился богатый опыт НПО машиностроения по созданию электронных систем искусственного интеллекта, позволяющий действовать против одиночного корабля одной ракетой или залпом против ордера кораблей. Именно в залпе раскрываются все непревзойденные тактические возможности российского оружия

Ракеты сами распределят и классифицируют по важности цели, выберут тактику атаки и план ее проведения. Для исключения ошибки при выборе маневра и поражения именно заданной цели в бортовую вычислительную машину ракеты заложены электронные данные по современным классам кораблей

К тому же в машине есть и чисто тактические сведения, к примеру, о типе ордеров кораблей, что позволяет ракете определить, кто перед ней – конвой, авианесущая или десантная группа, и атаковать главные цели в ее составе. Также в бортовой вычислительной машине есть данные по противодействию средствам радиоэлектронной борьбы противника, способным постановкой помех уводить ракеты от цели, тактические приемы уклонения от огня средств противовоздушной обороны. После пуска ракеты сами решают, какая из них будет атаковать какую цель и какие маневры для этого нужно осуществить в соответствии с заложенными в программу поведения математическими алгоритмами. Ракета имеет и средства противодействия атакующим ее противоракетам. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели. После длительных и всесторонних испытаний, Постановлением ЦК КПСС и СМ СССР № 686-214 от 19.07.1983 года комплекс «Гранит» был принят на вооружение атомных подводных лодок нового поколения пр.949, 949А, тяжелых атомных ракетных крейсеров пр.1144,1144.2 и тяжелых авианесущих крейсеров пр.1143.5. Сегодня в ОАО «ВПК «НПО машиностроения» реализуется программа поддержки высокой эффективности ракеты «Гранит» на протяжении всего срока ее службы. Реализованные в конструкции ракеты «Гранит» технические решения уже легли в основу концепции создания нового типа противокорабельных ракет.

Константин ДАНИЛОВ, Главный конструктор по направлению

Носители крылатых ракет «Калибр»[ | код]

Морские системы | код

  • ракетный комплекс «Калибр-НК» (Club-N), устанавливаемый на надводные корабли. Интегрирован в вертикальную пусковую установку 3С14.
  • модульный ракетный комплекс Club-U, устанавливаемый на надводные корабли.
  • ракетный комплекс Калибр-ПЛ (Club-S), устанавливаемый на подводные лодки. Интегрирован в 533-мм торпедные аппараты.

Авиационные системы | код

Сухопутные системы | код

Самоходная пусковая установка Club-M на базе МЗКТ-7930

Сухопутные варианты комплекса при условии использования ракет дальностью свыше 500 км являются наиболее дискуссионными, так как потенциально нарушают договор об РСМД. По мнению разведки США, такие комплексы с крылатыми ракетами «Калибр» были созданы в РФ не только в варианте прототипа, а приняты на вооружение и пусковые установки и системы управления пуском разработаны на базе ОТРК «Искандер». По мнению ЦРУ, на боевом дежурстве находятся 2 дивизиона таких комплексов из 8 самоходных пусковых установок с большим запасом таких ракет. Другая версия, что ракета, используемая данными комплексами, является наземным вариантом ракеты X-101, а не «Калибр».

  • ОТРК «Искандер-К» (предположительно)
  • контейнерный ракетный комплекс Club-K. Интегрированный в 20- и 40-футовые ISO-контейнеры.

Носители | код

Макет пусковой установки 3С14

Ракетами семейства «Калибр-НК» и «Калибр-ПЛ» оснащаются следующие корабли российского и иностранных флотов:

  • Фрегаты проекта 22350;
  • Фрегаты проекта 11356;
  • Фрегаты типа «Тальвар»;
  • Фрегаты типа «Шивалик»;
  • Корветы проекта 20385;
  • Ракетные корабли проекта 11661 (в зависимости от модификации);
  • Малые ракетные корабли проекта 21631;
  • Малые ракетные корабли проекта 22800;
  • Патрульные корабли проекта 22160 (в зависимости от модификации);
  • Подводные лодки проекта 955 «Борей» (в качестве неосновного вооружения); [источник не указан 1519 дней]
  • Подводные лодки проекта 885 «Ясень»;
  • Подводные лодки проекта 636 «Варшавянка»;
  • Подводные лодки проекта 677 «Лада»;
  • Подводные лодки проекта 971 «Щука-Б»;
  • Подводные лодки проекта 877 «Палтус»;
  • К-150 «Томск»[нет в источнике].

По словам бывшего Главкома ВМФ Виктора Чиркова, в ближайшем будущем большинство кораблей ВМФ РФ советской постройки, включая крейсера проекта 1144, эсминцы проекта 956 и большие противолодочные корабли проекта 1155, пройдя модернизацию, получат на вооружение ракетные комплексы с ракетами Калибр и Оникс.

«За последние годы разработано, сдано или сдаётся в эксплуатацию пусковое оборудование и средства загрузки для ракетных комплексов 3К14, 3М55, 9К, 3К96, а также для малогабаритного торпедного комплекса „Пакет“, размещаемых на новейших кораблях ВМФ России. Семейство вертикальных пусковых установок надводных кораблей типа 3С14 обеспечивает размещение на НК проектов 1161К, 21631, 11356М изделий комплекса 3К14 , а на НК проектов 22350, 20385, 11442М кроме того ещё и изделий комплексов 3М55 и 9К . КБСМ является разработчиком и поставщиком серийно изготавливаемых транспортно-пусковых стаканов из композиционных материалов с разрушаемой крышкой для изделий комплексов 3К14 и 9К. Для загрузки изделий указанных комплексов в ПУ НК созданы комплексы средств погрузки (КСП) типа СМ-456». Маловероятно, что неприменимость ПКРК «Оникс» в некоторых УКСК связана с размерами боеприпасов, так как 3М14 и 3М55 (без ТПС) имеют примерно одинаковую длину (по некоторым данным − около 8,1 и 8,6 м). Скорее всего боекомплект 3С14 урезается искусственно за счёт системы управления. Особенно нелепо это выглядит на примере 20385 (корвет с «Ониксом») и 11356 (фрегат без «Оникса»).

Может ли «Гранит» уничтожить современную АУГ?

Споры относительно возможности П-700 поразить авианосец ведутся довольно давно. Теоретически противокорабельные ракеты «Гранит» представляют большую опасность для любого военного корабля, в том числе и для авианосца. Но есть одна проблема, которая сводит все преимущества данной ракеты практически на ноль. Это целеуказание.

При стрельбе на большие расстояния головка самонаведения П-700 не может самостоятельно захватить цель, она нуждается в целеуказании, которое теоретически может производиться с воздушных летательных аппаратов или из космоса.

Чтобы уничтожить вражеский АУГ с помощью «Гранита», российская подводная лодка или надводный корабль должен обнаружить и классифицировать цель, подойти к ней на расстояние залпа, выпустить ракеты, которые смогут поразить корабли противника. При этом не стоит забывать, что авианосные ударные группы являются весьма сложной целью. Они предельно защищены самыми разнообразными средствами ПВО, ПРО и РЭБ, постоянно маневрируют, имеют мощную авиационную группу, прикрываются подводными лодками. Поразить эту цель (и даже сблизиться с ней на расстояние ракетного залпа) очень непросто.

Нынешний российский флот крайне ограничен в вопросе обнаружения целей. Радиус их обнаружения обычно ограничен пределами радиогоризонта. Вертолеты, которыми располагают некоторые российские боевые корабли, для решения этой проблемы пригодны мало, прежде всего, по причине своего небольшого радиуса действия. Производить его с помощью самолета Ту-95РЦ неэффективно, так как разведчику для прибытия в определённый район Мирового океана иногда необходимо большое количество часов.

Во времена СССР использование подводных атомных крейсеров, оснащенных ПКР «Гранит», опиралось на мощную систему военно-морской разведки, которая располагала информацией о вероятном противнике во всех зонах океанского ТВД.

Ее основой были наземные центры радиотехнической разведки, расположенные как на территории СССР и за его пределами. Можно вспомнить подобные центры, расположенные на Кубе, во Вьетнаме (Камрань), в Южном Йемене. Сегодня ничего этого нет.

Кроме наземных баз, Советский Союз располагал эффективной системой космической разведки и целеуказания, которая могла обнаружить вражеский корабль практически в любой точке Мирового океана. И не только обнаружить: эта система постоянно наблюдала за АУГ вероятного противника и в случае войны могла дать целеуказания для ракетного оружия.

ПКР «Гранит» можно назвать только одной из составляющих советской системы уничтожения авианосцев, вторым ее элементом была космическая система целеуказания «Легенда». Ее начали разрабатывать в середине 70-х годов под руководством академика Келдыша.

Проект «Легенда» заключался в создании на околоземной орбите спутниковой группировки, способной передавать информацию о передвижении надводных целей и производить целеуказания для ракетного оружия. В состав этой группировки входили аппараты как активной (радиолокация), так и пассивной (пеленг объектов) разведки. Система «Легенда» была способна навести советские ракеты в любой точке земной поверхности.

Однако в настоящий момент «Легенда» уже давно стала историей. В 1998 году закончил свою работу последний аппарат спутниковой группировки. В настоящее время в стадии формирования находится аналогичная система «Лиана».

Поэтому любой российский корабль, оснащенный ПКР «Гранит», будет обнаружен намного раньше, чем он сможет подойти на расстояние пуска этих ракет. Если говорить о запуске ракет с подводной лодки, то здесь есть свои сложности.

Чтобы произвести успешный залп ракетами П-700 подлодка должна войти в ближнюю зону противолодочной обороны ордера, где вероятность обнаружения подводного корабля будет весьма высокой. Даже при успешном запуске ракет далеко не все из них смогут достичь своих целей, так как АУГ имеет весьма сильную ПВО и ПРО.

На сегодняшний день вероятность уничтожения американского авианосца любыми средствами нападения, которыми располагает ВМФ РФ, кажется весьма маловероятным. Без реанимации системы глобальной разведки сделать это весьма проблематично. Разве что на ракеты будет установлены ядерные боевые части.

Устройство П-700 «Гранит»

Ракета «Гранит» выполнена по нормальной аэродинамической схеме, она имеет сигарообразную форму, кольцевой воздухозаборник расположен в передней части ракеты.

П-700 оснащена раскладывающимися крыльями высокой стреловидности, расположенными в центральной части фюзеляжа, а также крестообразным хвостовым оперением (оно также раскладывается).

Ракета оснащена маршевым турбореактивным двигателем КР-21-300, расположенным в ее задней части. На большей части своей траектории ракета развивает скорость в 1,5 раза превосходящую скорость звука (1,5 Маха), что значительно усложняет ее обнаружение и уничтожение. На большой высоте П-700 может разгоняться до 2,5 М. Специально для «Гранита» был разработан прямоточный реактивный двигатель, который мог разогнать ракету до скорости в 4 Маха.

Ракета П-700 «Гранит» находится в специальном пусковом контейнере, который перед стартом для уравнивания давления заполняется забортной водой (это происходит и на надводных кораблях). Затем с помощью специальных твердотопливных ускорителей П-700 выходит на поверхность воды. В воздухе начинает работать маршевый двигатель, раскрываются крылья и хвостовые стабилизаторы.

«Гранит» может быть оснащен различными типами боевых частей. Это может быть фугасная проникающая БЧ, с весом до 750 килограмм. Также ракета может быть оснащена ядерной боевой частью мощностью до 500 килотонн.

П-700 «Гранит» является весьма “интеллектуальной” ракетой. Сразу после запуска она поднимается на большую высоту и засекает свою цель. После этого ракета снижается на максимально низкую высоту и следует на ней до самого поражения цели. Такой режим полета сильно усложняет работу вражеской ПРО.

Ракеты «Гранит» могут охотиться на свою добычу «стаей». Первая П-700 захватывает цель (или цели) и наводит на них все остальные ракеты. Каждая из них получает собственную цель, если же ракета-наводчик уничтожена, то ее функции берет на себя другой член «стаи»

Ракеты классифицируют цели по степени важности, выбирают самую оптимальную тактику атаки и ее план. В электронной системе управления ракеты заложены данные всех современных кораблей, способы их противодействия атакам

Ракеты, заходящие на цель, постоянно обмениваются между собой информацией.

Все это позволяет П-700 решить, что находится перед ней: АУГ, обычный конвой или десантная группа, чтобы действовать соответственно. Если корабль уничтожен одной ракетой, то остальные выбирают себе другие цели.

Старт ракеты происходит из специального контейнера, который установлен под углом 47º.

Состав и работа комплекса

Антенные посты РКВП «Бора» пр.1239, в т.ч. КСУ «Монолит»

Комплекс П-100 «Москит» включает в себя:

  • корабельную систему управления – «Монолит», «Мустанг» или «Минерал»;
  • систему приёма внешнего целеуказания КРС-27 «Мост»;
  • фиксированные (ненаводящиеся) пусковые установки – в двух- или четырёхконтейнерном исполнении;
  • боекомплект из четырёх, шести или восьми крылатых ракет 3М80;
  • аппаратуру тестирования и контроля.

Корабельная система управления (КСУ – как правило, её антенный пост упрятан под массивный радиопрозрачный колпак характерной полусферической формы, находящийся над ходовой рубкой корабля-носителя) способна обнаруживать цель как по принципу радиолокации, то есть за счёт излучения и приёма отражённого сигнала, так и пассивным способом – по излучению корабля-цели.

240px
bottom

1

Пуск ракеты «Москит» с РКВП «Самум» пр. 1239

1
Пуск «Москита» с ракетного корабля-экраноплана «Лунь» пр. 903

Данные о координатах цели (полученные от собственной КСУ или от внешнего целеуказания) потом вводятся в систему управления ракеты. При стартовой массе 3930 кг крылатая ракета 3М80 несёт 300-килограммовую боевую часть. Ракета выполнена по нормальной аэродинамической схеме (крыло впереди рулей) и приводится в движение прямоточным воздушно-реактивным двигателем на твёрдом топливе. Для старта и разгона до маршевой скорости используется твёрдотопливный ускоритель, вставляемый прямо в сопло маршевого двигателя.

В походном положении крылатые ракеты ЗМ80 со сложенным крылом находятся в цилиндрических транспортно-пусковых контейнерах, жёстко и с фиксированным углом старта закреплённых на палубе носителя. Перед пуском передняя и задняя крышки пусковой установки откидываются, и по команде срабатывает стартовый ускоритель, выбрасывая ракету в воздух. В полёте раскрывается Х-образное крыло. Стартовый ускоритель позволяет разогнаться до сверхзвуковой скорости порядка 1,8М, достаточной для эффективной работы маршевого прямоточного воздушно-реактивного двигателя (ПВРД). После выгорания отработанный ускоритель вылетает из сопла под давлением набегающего через воздухозаборники потока, так что становится возможным запустить маршевый ПВРД. Маршевый двигатель работает в течение 250 секунд, обеспечивая ракете заданную дальность.

После пуска ракета 3М80 летит к известным координатам по данным инерциальной навигационной системы на высоте 20 метров, а при сближении с целью снижается на 7-метровую высоту и включает радиолокационную головку самонаведения. Возможно самонаведение также и в пассивном варианте, без излучения – в случае, если цель сама излучает или пытается ставить помехи. Для прорыва ПВО противника ракета 3М80 способна применить противозенитный манёвр со значительными перегрузками.

Корабельная система управления на вооружённых комплексом эсминцах позволяет выполнить восьмиракетный залп всего за 30 секунд. Вероятность попадания даже в условиях активного радиопротиводействия равна 0,94…0,99.

Благодаря сверхзвуковой маршевой скорости (2,5…3 Маха) и малой высоте полёта ракеты комплекса «Москит» крайне сложны для своевременного обнаружения и перехвата со стороны ПВО противника. Мишень, имитирующая крылатую ракету «Москит», в США была впервые успешно перехвачена экспериментальной противоракетой только в 2014 году – спустя более 30 лет после принятия «Москита» на вооружение ВМФ СССР. Вместе с тем, оборотной стороной высоких лётных данных является большая масса ракеты при достаточно скромной для такой тяжёлой ракеты дальности и массе боевой части.
