Комплекс М-22 Ураган – SA-N-7 GADFLY

Состав системы 40Р6 (С-400)

    • Средства управления 30К6Е

      пункт боевого управления 55К6Е на шасси Урал-532301;

    • РЛС обнаружения 91Н6Е (дальность 600 км) с двусторонней ФАР для работы РЛС; при активном радиопротиводействии РЛС работает в режиме постоянной перестройки частоты. Устанавливается на шасси МЗКТ-7930.
    • Зенитные ракетные комплексы 98Ж6Е: до 6 штук, комплекс способен вести самостоятельную боевую работу, состав:
    • Пусковые установки 5П85ТЕ2 и/или 5П85СЕ2 на полуприцепе в связке с седельным тягачомБАЗ-64022 или на шасси МАЗ-543М (до 12 штук; на каждой по 4 ракеты)
    • Зенитные ракеты 48Н6Е, 48Н6Е2, 48Н6Е3 существующих ЗРК С-300ПМ-1, С-300ПМ-2, доработанные для С-400 ракеты 48Н6ДМ, а также перспективные ракеты 9М96Е и 9М96Е2 и ракета сверхбольшой дальности 40Н6Е.
  • Опционально придаваемые средства:
    • всевысотная РЛС 96Л6Е; способна работать беспрерывно, назначенный ресурс составляет 20 лет или 25—30 тысяч часов;
    • передвижная вышка 40В6М для антенного поста 92Н6Е.

Возможные элементы С-400 (98ZH6E): 15I6ME — для связи с 98ZH6E на удалении 30/60/90 км от 30K6E . 96Л6Е — универсальный всевысотный трёхкоординатный комплекс, дальность обнаружения 300 км, для самостоятельной или совместной боевой работы. 40B6M — универсальная вышка для радиолокационного поста 92N6E или 96Л6Е, до 2 для 1 РЛС для сокращения времени развёртывания. Специальные анти — стелс РЛС: Противник — ГЕ, Гамма — ДЕ. Орион пассивный датчик (локатор) для целеуказания системам ПВО (координаты 1 из 3) , Автобаза — М пассивный датчик (локатор) для целеуказания на системы ПВО (координаты 2 оставшиеся из 3) и усиления станций помех прикрытия районов позиционирования войск. 1РЛ220ВЕ секретная система радиотехнической разведки, предположительно прежние версии применялись для радиоэлектронной борьбы в составе пассивных локаторов. Возможно применение ракет комплекса С- 200Д «Дубна» (втч. на стандартных ПУ С-400 ).

Система управления 30К6Е может контролировать:

  • С-400 Триумф 98ЗК6Е система;
  • С- 300ПМУ2 (через систему управления 83К6Е2);
  • С- 300ПМУ1 (через систему управления 83К6Е);
  • Тор-М1 через Ранжир-М Командный пункт;
  • Панцирь-С1 через КП комплекса панцирь;

Элементов С-400, используя систему управления 30K6E, и прием информации дополнительного интегрированного 92Н6Е (РЛС);

Система в составе РЛС 96Д6К и КП 30К6Е, Противник — ГЕ, Гамма — ДЕ. Допускает применение РЛС 92H6E (если добавлена). Может совокупно объединятся как элемент с иными любыми комплексами через КП:

  • Байкал — К вышестоящий командный пункт и аналогичные;
  • находящиеся рядом 30К6Е (С-400), 83К6Е и 83К6Е2 системы управления (С-300);
  • Поляна — В4К1 командный пункт (Бук);
  • Командные пункты ВВС.

В составе полного комплекта С-400 может быть до 288 ракет (6 ЗРК × 12 ПУ × 4 ракет (по 1 в в 1 контейнере, возможно до 4, меньшей дальности)).

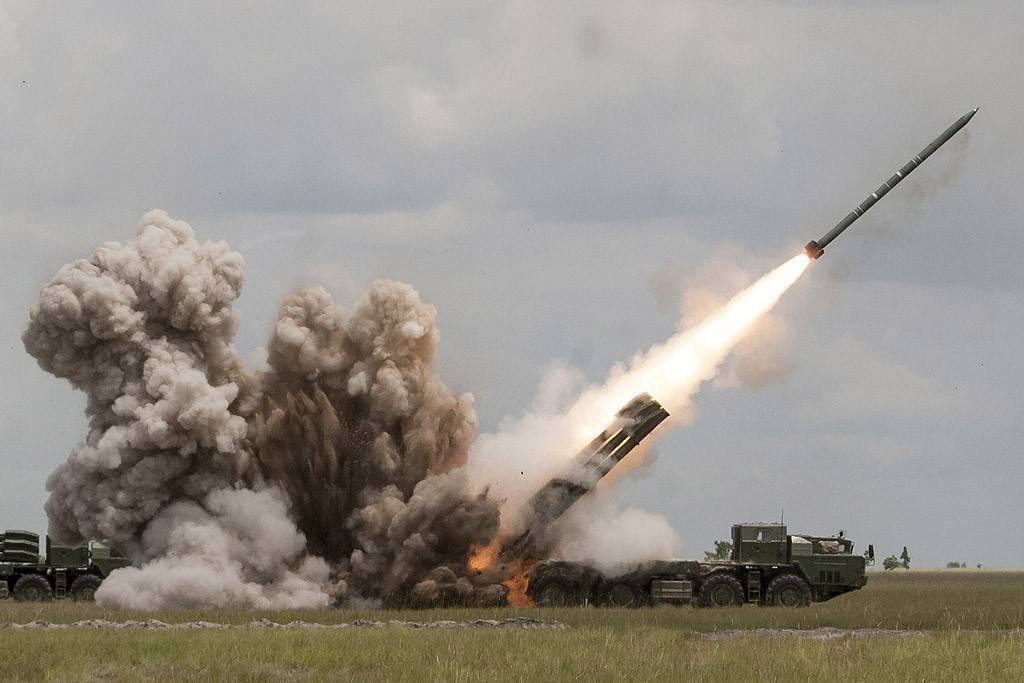

Реактивная система залпового огня «Смерч»

«Смерчу подчиненно все». «67 гектаров погибели»… «И обхватит всех российский «Смерч»… Все это о русской реактивной системе залпового огня (РСЗО) «Смерч».

«Смерч» — отменно новое в области реактивных систем орудие. «Смерч» сотворен в 1986-м, на вооружение Вооруженных Сил принят в 1989-м.

РСЗО — боевая машина (БМ) с 12 направляющими (размещенная на авто шасси высочайшей проходимости МАЗ-543М, которая обеспечивает скорость передвижения до 60 км/час, припас хода по горючему — 850 км); транспортно-заряжающая машина с краном и заряжающим устройством; реактивные снаряды (РС) осколочно-фугасного деяния, кассетного с суббоеприпасами осколочного деяния, кассетного с самоприцеливающимися суббоеприпасами высочайшей эффективности, позволяющими вести эффективную борьбу с современными танками и другой бронированной техникой. Запуски РС обеспечиваются из кабины БМ либо при помощи выносного пульта.

РСЗО обеспечивает боевые и эксплуатационные свойства в хоть какое время суток и года в спектре приземных температур от +50 до -50?С.

«Смерч» — это орудие нового высококачественного уровня, он не имеет аналогов по дальности и эффективности огня, площади поражения живой силы и бронетехники. Если «Град» накрывает площадь в 4 га на расстоянии 20 км, «Ураган» — 29 га на дальности 35 км, MLRS — 33 га на расстоянии 30 км, то у «Смерча» площадь поражения умопомрачительная — 67 га (672 тыс. кв. м) при дальности залпа от 20 до 70 км, в наиблежайшей перспективе — и до 100. При этом «Смерч» спаливает все, даже бронетехнику.

Подготовка к бою РСЗО после получения целеуказания — всего 3 минутки, полный залп — 38 секунд. «Смерч» неуязвим — удар, и он одномоментно исчезает.

12-ствольный «Смерч» ведет огнь 300-мм снарядами. В первый раз ракета имеет на борту блок системы управления. В отличие от прошлых за боевой частью ракеты расположен дополнительный движок, при помощи которого ее недолгий полет до цели корректируется по высоте и курсу. В итоге рассеивание миниатюризируется втрое по сопоставлению с неуправляемым снарядом, вдвое возрастает точность стрельбы.

Для корректируемого снаряда «Смерча» типично также и то, что из его 800 кг боевая часть составляет 280 — это безупречное соотношение меж маршевым движком и поражающими элементами. В кассете 72 боеприпаса весом 2 кг. Угол встречи их с целью (с землей, окопами, боевой техникой противника) не как у обыденного снаряда — от 30 до 60 градусов, а за счет особенного устройства строго вертикальный — 90 градусов. Конусы таких «метеоров» просто дырявят башни, верхнее покрытие бронетранспортеров, боевых машин, САУ, где броня не очень толстая, ну и крышки танковых трансмиссий. Страшен «Смерч»!

Бывалые учения в Русской армии, стрельбы, проведенные в декабре 1995 г. в Кувейте (на очах всех разведок и военспецов мира), подтверждают это, как и другие свойства «Смерча».

Сравнение модернизаций

Версия «Бук М1» была принята на вооружение в 1982 году. ЗРК мог сбивать самолеты с точностью до 60%, крылатые ракеты класса ALCM – до 40%, вертолеты – до 30%. Вскоре появилась возможность перехвата баллистических боеголовок. В ходе доработки в 1993 года была внедрена установка 9М317. Долгое время аппараты М1 оставались недосягаемыми в международном военном пространстве.

Самая новая версия ЗРК «Бук М3» должна быть принята на вооружение только осенью 2020 года. После успеха модели М2 на международной арене российское правительство выделило круглую сумму на реализацию модернизированного проекта. Ожидается, что «Бук М3» сможет атаковать до 36 целей, пилотируемых на скорости в 3000 м/с. Дальность распознавания будет варьироваться до 70 км. Такие результаты станут возможны благодаря обновленной установке запуска 9М317М и усовершенствованной ГСН.

Реактивная система залпового огня «Ураган» (9К57)

Реактивная система залпового огня «Ураган» (9К57) предназначена для поражения любых групповых целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделения артиллерии, тактических ракет, зенитных комплексов и вертолетов на стоянках; командных пунктов, узлов связи и объектов военно-промышленной структуры.
Дальность стрельбы, км:
– максимальная35
– минимальная10
Число направляющих боевой машины (БМ), шт16
Калибр снаряда, мм220
Масса снаряда, кг270..280
Время залпа, с20
Количество снарядов, перевозимых
транспортно-заряжающей машиной (ТЗМ), шт
16
Расчет БМ, чел4
Расчет ТЗМ, чел3
Время заряжания БМ, мин20
Время перевода БМ из походного положения
в боевое не более, мин
3
Время срочного оставления огневой позиции
после залпа не более, мин
1,5
Температурный диапазон боевого применения, °С
– реактивных снарядов (РС)-50..+50
– БМ, ТЗМ-40..+50
Диапазон температур кратковременного
(до 6 час.) пребывания РС, °С
-60..+60
Приземный ветер, м/сдо 20
Относительная влажность воздуха при 20..25°С, %до 98
Запыленность приземного воздуха, г/м3до 2
Высота над уровнем моря, мдо 3000

Технические характеристики
ШассиЗИЛ-135ЛМ
Калибр, мм220
Количество направляющих16
Время полного залпа, с
Вес БМ без снарядов и расчета, кг15100
Вес заряженной БМ с рачетом, кг20000
Максимальная скорость движения с полной нагрузкой
по дорогам с твердым покрытием, км/ч
65
Запас хода по топливу, км500
Максимальный угол возвышения, град55
Углы горизонтального обстрела, град:
вправо от оси автошасси
влево от оси автошасси
30
30
Габариты в походном положении, мм:
длина
ширина
высота
9630
2800
3225
Расчет, чел4

Транспортно-заряжающая машина 9Т452 предназначена для транспортирования снарядов РСЗО «Ураган» и для заряжания и разряжания боевой машины 9П140.
Технические характеристики
ШассиЗИЛ-135ЛМ
Количество перевозимых снарядов16
Вес загруженной машины с рачетом, кг20000
Максимальная скорость движения с полной нагрузкой
по дорогам с твердым покрытием, км/ч
65
Запас хода по топливу, км500
Расчет, чел2

Реактивные снаряды

220-миллиметровый реактивный снаряд 9М27Ф с осколочно-фугасной головной частью
Предназначен для поражения живой силы, небронированной и легкобронированной техники, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.
Технические характеристики
Калибр, мм220
Масса, кг280
Длина, мм5178
Масса головной части, кг100
Масса взрывчатого вещества, кг51,9
Диаметр / глубина воронки (грунта), м8 / 3
Взрывательное устройствомгновенного /
замедленного
действия
Дальность стрельбы, км:
– максимальная
– минимальная
35
10

220-миллиметровый реактивный снаряд 9М27К
с кассетной головной частью с осколочными боевыми элементами
Предназначен для поражения живой силы и небронированной техники в местах их сосредоточения.
Технические характеристики
Калибр, мм220
Масса, кг270
Длина, мм5178
Масса головной части, кг90
Количество осколочных
боевых элементов (БЭ), шт
30
Масса БЭ, кг1,8
Масса взрывчатого вещества БЭ, кг0,3
Количество готовых поражающих
осколков одного БЭ массой 2 г., шт
370..400
Взрыватель БЭконтактный,
мгновенного
действия
Время самоликвидации БЭ, с110
Дальность стрельбы, км:
– максимальная
– минимальная
35
10

220-миллиметровый реактивный снаряд 9М27К2
с ГЧ для противотанкового минирования местности
Предназначен для оперативной дистанционной постановки противотанковых минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения.
Технические характеристики
Калибр, мм220
Масса, кг270
Длина, мм5178
Масса головной части, кг90
Количество противотанковых мин, шт24
Масса мины, кг1,5
Масса взрывчатого вещества мины, кг1,1
Взрыватель минымеханический
нажимного
действия
Время самоликвидации мины, час3..40
Дальность стрельбы, км:
– максимальная
– минимальная
35
10

—ВИДЕО—
—Источники информацииhttps://www.splav.org/ru/arms/uragan/index.asp

Что входит в состав ЗРК С-300 В

  1. Командный пункт 9С457
  2. РЛС кругового обзора «Обзор-3» 9С15М
  3. РЛС программного обзора «Имбирь» 9С19М2.
  4. Станция наведения ракет 9С32.
  5. Пусковые установки: 9А82 (9А82М) – с 2 ЗУР 9М82 (9М82М), с 4 ЗУР 9М83 (9М83М).
  6. Пускозаряжающие установки: 9А84 (9А84М) и 9А85 (9А85М).
  7. Технические средства:
  • средства техобслуживания и ремонта – машины техобслуживания (1Р15, 9В879-1, 9В868-1), машины технического обслуживания и ремонта (1Р16, 9В898-1), групповой ЗИП 9Т447-1;
  • средства ракетно-технического обеспечения – тяжелое оборудование 9Т325, АКИПС 9В91, транспортные машины;
  • учебно-тренировочные средства – тренировочное устройство 9Ф88 для совершенствования расчета МСНР 9С32, учебно-действующая ЗУР, габаритно-весомые макеты ЗУР.

Техкординатная РЛС кругового обзора (9С15МВ2Э, 9С15МТ2Э, 9С15М2) типа «Обзор-3» сантиметрового диапазона выступает для контроля воздушного пространства, выявления и сопровождения разных типов аэродинамических целей на отдаленности до 250 км, крылатых и тактических баллистических ракет, их распознавания и опознавания, выдачи радиолокационных данных на КП зенитной системы.

История создания

В середине 60-х годов советские военные получили на вооружение превосходную РСЗО «Град», аналогов которой на тот момент не имела ни одна из армий мира. Однако военным нужен был еще один комплекс РСЗО с несколько другими характеристиками: с большей дальностью стрельбы и более мощным боеприпасом. Начиная с 1963 года, конструкторы ГНПП «Сплав» в инициативном порядке работали над созданием подобного РСЗО. В 1967 году был готов эскизный проект системы, проведены стендовые испытания различных узлов и стрельба опытными реактивными снарядами.

В 1972 году начались полигонные испытания «Урагана» и доработка реактивной системы. На этом этапе конструкторы сумели получить характеристики, которые требовали от них военные. Дальность стрельбы новой РСЗО достигла 35 км, была значительно повышена ее кучность (она в 1,5 выше, чем у «Града») и эффективность поражения противника. Залп одной пусковой установки накрывал площадь в 42 гектара.

Конструкторы «Сплава» первые в мире сумели создать кассетную головную часть реактивного боеприпаса для РСЗО. С тех пор было разработано несколько видов кассетных боеприпасов для «Урагана», кроме боеприпасов с осколочными боевыми элементами, ракета может снаряжаться противотанковыми и противопехотными минами.

В 1975 году «Ураган» приняли на вооружение, ее производство продолжалось до 1991 года.

Боевым крещением «Урагана» стал Афганистан, советские войска широко применяли эту РСЗО на протяжении всего конфликта. Участвовал «Ураган» и в боевых действиях на территории Африки, сирийская армия использовала его против израильских войск в начале 80-х годов, а российские федеральные войска – в обеих чеченских кампаниях. РСЗО 9К57 «Ураган» активно применялся обеими сторонами конфликта на востоке Украины.

2. Ракета

9М317МЭ

«Штиль-1» использует ракету 9М317МЭ, являющуюся модификацией ракеты 9М317 ЗРК «Бук». 9М317МЭ представляет собой одноступенчатую твёрдотопливную ракету, выполненную по нормальной аэродинамической схеме. От ракеты 9М38 она отличается приспособлениями для доворота на цель при вертикальном пуске, а также несколько большей массой, меньшей площадью крыла, газодинамическими рулями и новой системой самонаведения. Расположение ракет в вертикальной ПУ позволяет увеличить скорострельность в 10 раз по сравнению с ЗРК «Ураган»/«Штиль» старого образца.

Основной этап полёта ракета проходит в инерциальном режиме, а при подлёте к цели осуществляется самонаведение. Система самонаведения ракеты адаптируется под тип цели (самолёт, вертолёт, наземная, надводная, малозаметная), что позволяет повысить эффективность стрельбы по любому из типов. Так как в качестве головки самонаведения использована полуактивная радиолокационная ГСН, то цель должна быть подсвечена радаром носителя, что ограничивает дальность применения ракет этого типа радиогоризонтом.

Поражение цели осуществляется осколочной боевой частью массой 62 кг.

Характеристика ракеты 9М317МЭ
Количество ступеней1
Длина, м5,18
Наибольший диаметр, м0,36
Масса (ракеты), кг581
Тип головки самонаведенияПАРГСН
Тип боеголовкиосколочная
Масса (боеголовки), кг62

ЗУР 9М38

В ЗРК «Ураган» применяется универсальная ракета для ВМФ и сухопутных войск 9М38, которая была разработана на Свердловском машиностроительном КБ «Новатор». За разработку отвечал главный конструктор Л.В. Люльева. ЗУР 9М38 в сухопутных войсках входит в состав ЗРК «Бук».

Ракеты могут маневрировать с перегрузкой 20 g. Показатель максимальной скорости полета – 1200 метров в секунду. Ракеты 9М38 и ее модификации одноступенчатые с двухступенчатым твердотопливным двигателем.

Ракета оснащается полуактивной головкой самонаведения, активным радиовзрывателем, автопилотом, двухрежимным твердотопливным двигателем, осколочной боевой частью, а также газовыми приводами (работают на горячем газе) и турбогенератором. Перед пуском ЗУР системами пускозаряжающей или самоходной огневой установок формируется полетное задание. Чтобы расширить зону поражения и использовать максимальные возможности ракеты применятся дополнительная информация, передаваемая по линии радиокоррекции на борт ракеты. Для приема сигналов радиокоррекции полета в PER есть специальный канал приема/обработки получаемой информации.

Наведение ракеты на воздушную цель осуществляется по способу пропорциональной навигации по сигналам полуактивной радиолокационной головки самонаведения, которая имеет в своем составе бортовой вычислитель. На каждую цель одновременно может находиться до трех ракет.

Уничтожение цели осуществляется боевыми частями, в состав которых боевая часть осколочно-фугасного действия, активно-импульсный радиовзрыватель и система контактных датчиков. Радиус зоны поражения составляет 17 метров. Контактный подрыв боевой части применяется во время стрельбы по надводным целям.

ЗУР поставляется на флот в специальном стеклопластиковом транспортном контейнере, и абсолютно готовая к боевой эксплуатации без проверок бортовой аппаратуры, а также не нуждается в регламентных работ в течение продолжительного срока эксплуатации во всех климатических зонах.

Приведем технические характеристики ЗУР

  • Вес боевой части – 70 кг.
  • Длина – 5550 мм,
  • Масса ракеты – 690 кг.

Носители

  1. Корветы проекта 20380

На этих корветах, начиная со 2-го серийного корабля, перед ходовым мостиком в носовой части надстройки, вместо ЗРАК «Кортик-М», установлены три модуля УВП ЗРК «Редут» по четыре ячейки в каждой (всего двенадцать ячеек). Боезапас – 48 ракет 9М100 или разное сочетание ракет 9М96Е и 9М100 в рамках полной емкости УВП и 12 ракет 9М96Е.

Газета «Известие» сообщила, что на корветах проекта 20380 и на дальнейших его модификациях из-за недостатка места не используется штатная РЛС подсветки цели «Полимент». Как следствие, на маршевом участке траектории ракеты большой и средней дальности идут без коррекции траектории на инерциальном автопилоте и при перехвате маневрирующей цели противника головка самонаведения вышедшей в точку перехвата ракеты часто не обнаруживает цели. Все 3 проведенные в 2012 году испытания зенитного ракетного комплекса «Редут» с ракетой 9М96М (2 с корвета «Сообразительный» и 1 с наземной установки) завершились неудачей. Абсолютно функциональной является исключительно ракета малой дальности 9М100, которая вначале траектории захватывает цель специальной инфракрасной головкой самонаведения.

В начале лета 2014 года, корвет «Сообразительный» Балтийского флота эффективно отразил атаку крылатой ракеты-мишени, запущенной с ракетного катера Р-257 с использованием ЗРК «Редут». В результате цель была успешно уничтожена. Судя по всему, это было первым успешным использованием комплекса «Редут» с боевого корабля.

  1. Корветы проекта 20385

На этих корветах УВП зенитного ракетного комплекса «Редут» были перенесены из носовой в кормовую часть (на их месте установлена УВП стельбового комплекса УКСК). Четыре модуля по четыре ячейки установлены поборно между вертолетной площадкой и ангаром (всего 16 ячеек). Боезапас – 64 ракеты 9М100 или 16 ракет 9М96Е, либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

3. Фрегаты проекта 22350

На этих фрегатах перед ходовым мостиком в носовой части надстройки установлены четыре модуля УВП ЗРК «Редут» по восемь ячеек в каждом (получается 32 ячейки). Боевой запас – 128 ракет 9М100 или 32 ракеты 9М64Е либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

Начало истории

Для начала нужно определиться с предназначением данной установки. Она заключается в уничтожении аэродинамических целей, летящих на средних, а также малых высотах со скоростью до 830 м/сек, маневрирующих с 12-единичными перегрузками и на дальности до 30 километров. В соответствии с известным Постановлением СМ СССР и ЦК КПСС от 13 января 1972 года и начали ее разработку. Задействовали в этом коллектив разработчиков и изготовителей, участвовавший ранее в создании ЗРК “Куб”. Вместе с этим назначили разработку комплекса М-22, называемого «Ураган», для ВМФ с использованием ракеты, полностью совместимой с «Бук».

Комплекс М-2 «Волхов-М» (SA-N-2 GUIDELINE)

Комплекс М-2 «Волхов-М», ракета В-753 — SA-N-2 GUIDELINE
Комплекс М-2бис, ракета В-755

Морское исполнение сухопутного ЗРК С-75 (SA-2). Доработку комплекса С-75 под ВМФ осуществляли НИИ-1 совместно с НИИ-49. НИОКР начаты в 1956 г. для вооружения крейсеров пр.70. Позже ЗРК планировалось использовать на разных проектов крейсеров (не реализовано). Установка первого ЗРК (и единственного) на корабль осуществлялась в ходе реконструкция крейсера «Дзержинский пр.68бис в пр.70Э на заводе «Севморзавод» в Севастополе с 15 октября 1957 г. по 24 декабря 1958 г. Пуски ракет начались в феврале 1958 г. Первый пуск ракет оказался удачным — сбит беспилотный самолет-мишень Ил-28 на высоте 10000 м. ЗРК прошел испытания и принят на вооружение крейсера пр.70Э (24 декабря 1958 г. или 1961 г. ??). По умолчанию данные ракет В-753.



Общий вид ПУ ЗРК М-2 (реконструкция)

Пусковая установка МС-196

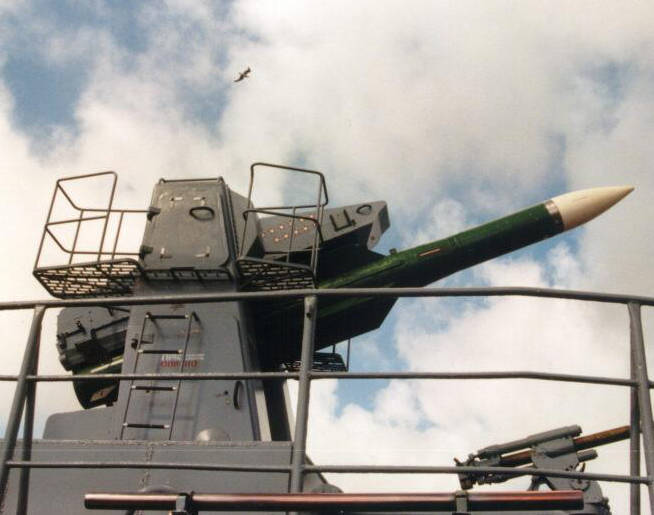

Палубная наводимая пусковая установка МС-196 (3С-90 по индексу МО) станкового типа имеет нижнюю подвеску ракеты и одну пусковую балку. Устройство хранения барабанного типа с 2 концентрическими рядами вертикально расположенных направляющих, которые предназначены для фиксации 24 ракет. Скорость схода ракет с одной пусковой установки – 12 с. Вес ПУ без ракет составляет 30 тонн. Глубина погреба – 7,42 м, площадь – 5,2х5,2. Скорость схода ракет составляет 12 с.

Пусковая установка МС-196 была разработана КБ «Старт», главный конструктор, отвечающий за проект – А.И. Яскин.

Система управления

Стоит отметить, что корабельный ЗРК «Ураган» не располагает собственной радиолокационной станции обнаружения, так как, по мнению конструкторов, создание системы обнаружения, которая дублирует основную общекорабельную станцию, может привести к большим весогабаритным характеристикам комплекса и существенным трудозатратам. Поэтому данные «Ураган» получает от общекорабельной трехкоординатной РЛС обнаружения и целеуказания.

К составу системы управления комплекса относятся приборы отображения данных и управления стрельбой, система подсветки целей, цифровой вычислительный комплекс и система телевизионных визиров. Радиопрожекторы системы подсветки располагаются на надстройках корабля так, чтобы была возможность их одновременного использования в разных направлениях.

Корабельная система управления 3Р-90 работала от установленной на грот-матче радиолокационной станции общего обнаружения «Фрегат-М» (МР-700). Координаты обнаруженных воздушных целей поступали в центральный пост на устройство размножитель  воздушной информации ОИ-5Ц. Прожекторы радиолокационного подсвечивания воздушных целей, 2 экстрополятора целей, прибор распределения целей, телевизоры, устройство управления огнем и прочие – вот достаточно сложная цепочка передачи первичных радиолокационных данных к ракете. Теоретически станция управления может обеспечивать сопровождение 24 воздушных целей и обстрел 19 (если на корабле есть соответствующее количество прожекторов подсветки и телеоптических визоров), но на практике такие цифры составили 12 и 6 соответственно.

На готовность комплекса из холодного состояния уходит не больше 3 минут. Во время боя комплекс может работать с централизованным управлением от общекорабельных систем управления противовоздушной обороны или в автономном режиме.

ЗРК «Ураган» обеспечивает надежную работу в любых метеоусловиях, в любое время суток и при волнение моря до пяти балов.

22

  • turbosquid$39

Bathroom Furniture 77

…bathroom furniture 77 turbosquid furniture. mirror. 700*22660. wardrobe. 320*285*1380. stand. 900*490*875. wash basin. tap mixer. bathroom…

turbosquid$199

F22Raptor 3D Model

…f22raptor 3d model
3dexport
f-22 raptor airplane jetfighter jet f22 boeing
f22raptor 3d model jbouwmeester 21665 3dexport

3d_ocean$17

Smith & Wesson Model 1 Whith Short .22

…le whith materials and ready for rener in v-ray 3.0 include bulet .22 model rady to animate, contain component part easy to edit

3d_ocean$59

WOOD TEXTURES PACK 001

…plank textures wood textures pack 001 pack consist of 22 nice high detailed tiled realistic wood textures that help…

3d_ocean$9

Watermill Low Poly

…optimized for cinema 4d polygons: 988 vertices: 1144 object: 22 formats included: c4d r15 – obj – max 2013…

3d_ocean$4

Swimming Pool Low Poly

…optimized for cinema 4d polygons: 3283 vertices: 3944 object: 22 formats included: c4d r15 – obj – max 2013…

3d_export$9

Table 22 3D Model

…ehold dinner lunch realistic glass
table 22 3d model download .c4d .max .obj .fbx .ma .lwo .3ds .3dm .stl fabelar 104149 3dexport

3d_export$139

Freightliner Cascadia 3D Model

…lorry vehicle transport industrial tank tanker car tractor usa 22 18 freightliner cascadia 3d model download .c4d .max .obj…

3d_ocean$15

Daylight Desrt 22

…white
cg hdri view 180/360 (8000×4000 px), for 3d scenes, as the environment and good enough to be used as the actual background.

Изменение планов

Постановлением СМ СССР и ЦК КПСС от 22 мая 1974 года, ввиду необходимости в скорейшем усилении ПВО танковыми дивизиями с наращиванием полков «Куб», которые входят в эти дивизии, предписано создать комплекс “Бук” в два этапа. В первую очередь необходимо было быстрыми темпами разработать управляемую зенитную ракету и огневую самоходную установку комплекса, которая могла бы запускать ракеты 9М38, а также 3М9М3 уже существующего комплекса «Куб-М3». Потом уже на этой базе должны были создать “Бук” — ракетный комплекс нового поколения. И в сентябре 1974 года обеспечить его участие в совместных испытаниях. Но, независимо от этого, ранее назначенные сроки должны были полностью соблюдаться.
