Вертолет Ка-26: история создания, описание и характеристики машины

Особенности вертолета Ка-118

Основной конструкторской особенностью и инновацией данного летательного аппарата является то, что хвостовая балка оснащена газодинамическим трактом, которого не было ни в одной предыдущей машине подобного типа. В начале тракта установлен воздухозаборник с вентилятором, а на конце расположено сопло, которым можно управлять потоком воздуха. Вдоль всей хвостовой балки расположены щели, через которые также подается воздух от вентилятора. За счет всего этого на хвостовой балке возникает дополнительная боковая сила, которая направлена на компенсацию реактивного момента. За счет данной конструкции удалось создать нужную боковую силу с малыми затратами мощности.

При использовании рулевой системы такого типа вертолет будет иметь значительно высшие летные характеристики и меньшее сопротивление при полете. Также данная конструкция позволяет экономить топливо и повышает транспортные показатели машины. Данный хвост позволяет повысить маневренность и снизить нагрузку на главный винт аппарата. Использование только одного несущего винта приведет к снижению шума и вибраций внутри вертолета. Но самое главное то, что вертолет Ка-118 имеет высокую безопасность полета даже на небольшой высоте.

Внешний вид машины Ка-118 практически такой же, как и у его сородичей. Основные системы фюзеляжа, силовая установка и шасси остались без изменений и подобны аналогичным однодвигательным вертолетам. Основные изменения и новшества коснулись только хвостовой части машины.

Основным преимуществом вертолета без хвостового винта является уменьшение сопротивления при полете и, как следствие, увеличение скорости полета. Кроме того, такая конструкция аппарата приводит к уменьшению вибраций всей конструкции вертолета. При попадании в вихревые воздушные потоки вертолет сохраняет великолепные летные качества и обеспечивает отличное управление. При таких условиях машина не станет разрушаться и обеспечит высокую безопасность полета.

Поскольку вертолет Ка-118 оснащен только одним винтом, то и силовая установка отличается от вертолетов с двумя винтами. Она состоит из главного редуктора и двигателя, которые соединены валом трансмиссии. Также силовая установка оснащена вентилятором, который работает от редуктора. Силовая установка представлена двумя двигателями модели PW-206A, которые имеют мощность в 630 лошадиных сил каждый. Вентилятор создает избыточное давление, которое направляется к хвостовой части и управляемому соплу через специальный канал в хвостовой балке. Хвостовая часть машины состоит из V-образного оперения, которое обеспечивает управление, а также из неподвижного стабилизатора аппарата.

При изготовлении вертолета Ка-118 было использовано много композиционных материалов, которые позволили снизить общий вес аппарата. Из них изготовлен несущий винт Ка-118, а также конструкции корпуса и оперения. Данные материалы использованы для оборудования кабины пилотов и стоек шасси.

История создания

  • Начало 1960-х годов ― перед ОКБ Н. И. Камова поставлена задача создания сельскохозяйственного вертолёта, способного использовать различные комплекты оборудования. Работы по проектированию и изготовлению возглавлял заместитель главного конструктора ― М. А. Купфер.
  • 1965 год ― изготовлен первый прототип вертолёта.
  • 24 мая 1965 года — лётчик-испытатель В. И. Громов выполнил первое висение.
  • 18 августа 1965 года — первый полёт по кругу.
  • 1966 год — начало государственных испытаний.
  • На международной выставке сельскохозяйственных машин и оборудования Ка-26 удостоен золотой медали.
  • 1967 год — демонстрация на авиасалоне в Ле-Бурже. Ка-26 успешно прошёл испытания и был сертифицирован по американским нормам лётной годности FAR-29 (первый из отечественных вертолётов).
  • 1969 год — организовано серийное производство.

Система управления механизацией крыла

Система управления механизацией крыла включает системы управления закрылками и предкрылками работает в следящем (ручном) режиме по сигналам ручки управления механизацией.
Предусмотрены ограничения для выпуска механизации в конфигурацию, у которой VFE
автоматически выпускается по сигналу от СДУ, а при восстановлении скорости – соответственно убирается.

Управление закрылками осуществляется двухканальной электродистанционной системой. Приводом системы является электромеханизм с двумя вентильными бесконтактными
электродвигателями с электромагнитными муфтами торможения. Вращение привода передается через систему редукторов и трансмиссионных валов к исполнительным шариковым винтовым механизмам, гайки которых перемещают по рельсам каретки закрылков. Траектория выдвижения закрылков определяется механизмами отклонения
на рельсах, по которым выдвигаются секции закрылков.

При отказе одного канала управления перемещение закрылков производится в полном диапазоне углов с уменьшенной в два раза скоростью.

Управление предкрылками осуществляется двухканальной электродистанционной системой. Приводом системы является электромеханизм с двумя вентильными бесконтактными
электродвигателями с электромагнитными муфтами торможения. Вращение привода передается через систему редукторов и трансмиссионных валов на исполнительные планетарные редукторы, зубчатые колеса которых перемещают зубчатые дугообразные рейки с рельсами и закрепленными к ним секциями предкрылков.

При отказе одного канала электродистанционной системы отклонение предкрылков производится в полном диапазоне углов с уменьшенной в два раза скоростью.

Кабина Ка-26

Похожее

Ми-28Н Ночной охотник Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-24 Скорость. Двигатель. Размеры. История. Дальность полета

Ка-52 Аллигатор Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-8 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет AH-64 Апач Скорость. Двигатель. Размеры. История. Дальность полета

Ка-50 Чёрная акула Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-26 Двигатели. Размеры. Грузоподъемность. История. Дальность полета

Вертолет CH-47 Чинук Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-2 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-6 Грузоподъемность. Двигатель. Размеры. История. Дальность полета

Вертолет Белл UH-1 Ирокез Вооружение. Скорость. Размеры. Двигатель

Вертолет Ми-12 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-27 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-62 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-4 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-26 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-226 Двигатели. Размеры. История. Вес. Дальность полета

Вертолет Ми-38 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-34 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ми-14 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Як-24 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-29 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-1 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-60 Касатка Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-10 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет В-7 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-1 Кобра Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-25 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-118 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-10 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-8 Иркутянин Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-15 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-22 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ка-126 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-37 Двигатель. Размеры. История. Дальность полета

Вертолет Ка-31 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-18 Двигатель. Размеры. История. Вес. Дальность полета

You have no rights to post comments

Разделы

  • Реестр
  • Эксплуатация
  • Производство
  • История
  • Самолёт
  • Испытания
  • Обучение
  • Биографии
  • Отзывы пилотов
  • Пассажиры
  • Заказчики
  • Мифы СМИ
    • “Не русский самолет”
    • “Камней наглотает”
    • “Стоит $7 млрд”
    • “Убили Ту-334”
    • “Разрушили все КБ”
    • Катастрофа в Индонезии
    • Чёрный маркетинг
    • Разборы статей
    • Полный список мифов
  • Конкуренты
  • Блогеры
  • Пресса
  • Фотографии
  • Инфографика
  • Видеотека
  • Форум
  • Полезные ссылки
  • MC-21->
  • Registry
  • English

e-190
interjet
sam-146
sky
авиа
ан-148
Аэрофлот
безопасность
брэо
Видео
Газпром
ГСС
деньги
заказчики
инцидент
история
конкуренты
мифы
Московия
отзыв
пилоты
производство
российский?
сми
сравнение
фото
цос
эксплуатация
ЮТэйр
Якутия

Система ручного управления

Система ручного управления представляет собой цифровую систему дистанционного управления (СДУ) без механического резерва. СДУ совместно с комплексом бортового оборудования самолёта (КБО) предназначена для управления рулями высоты, элеронами,
интерцепторами (в режимах поперечного управления и воздушных тормозов) от пассивных боковых ручек и рулем направления от педалей, а также стабилизатором и тормозными щитками.

Вычислительная часть СДУ выполнена по схеме «2 борта», т.е. разделена на две подсистемы, и имеет цифровые линии межмашинного обмена для передачи информации в вычислители другого борта с целью контроля данных и обеспечения их идентичности в разных каналах.

Вычислительная часть включает вычислители СДУ верхнего уровня (PFCU) и вычислители нижнего уровня (АСЕ) – модули управления приводами. Модули АСЕ выдают аналоговые сигналы управления электрогидравлическими приводами. Система связей между элементами
СДУ и взаимодействующими системами основывается на использовании цифровых линий связи по ARINC-429 и аналоговых линий.

СДУ обеспечивает заданные характеристики устойчивости и управляемости и отвечает требованиям сертификационного базиса в полном объёме. СДУ легко адаптируема к любому варианту самолёта с сохранением высокого уровня надёжности.

В качестве органов управления по тангажу, крену и рысканию используются пассивные боковые ручки и механически связанные между собой педали командира экипажа и второго пилота.

СДУ обеспечивает:
− автоматическое ограничение предельного угла атаки α и нормальной перегрузки ny;
− автоматическая балансировка в продольном канале;
− стабилизация углового положения самолета по крену и тангажу при невмешательстве пилотов в управление (после окончания вмешательства пилотов в управление);
− повышение устойчивости по скорости при V>VMO и М>МMO;
− повышение спиральной устойчивости самолета при |γ|≥|γ|мах;
− автоматическое парирование возмущающего момента рысканья при отказе двигателя при взлете, посадке и уходе на второй круг, а также формирование сигнала в систему управления двигателем для разрешения режима повышенной тяги (APR) на работающем двигателе на режимах взлета и ухода на второй круг;
− автоматическое парирование возмущений, обусловленных изменением конфигурации самолета;
− автоматическое торможение самолета при пробеге с помощью интерцепторов и тормозных щитков;
− автоматическое ограничение отклонения руля направления в зависимости от Vприб.;
− отработка сигналов автоматической системы управления полетом (САУ)

СДУ имеет три режима работы, определяемые состоянием (исправностью) собственных элементов СДУ и состоянием (исправностью) взаимодействующих систем:
− Режим «основной», реализуемый при полной исправности элементов СДУ и взаимодействующих систем;
− Режим «упрощенный», реализуемый при отказе взаимодействующих систем. В этом режиме реализуется только часть функций. Переход из режима «основной» в режим
«упрощенный» происходит автоматически безударно в случае появления отказов во взаимодействующих системах.
− Режим «минимальный», реализуемый при отказе элементов СДУ или взаимодействующих систем. В режиме «минимальный» обеспечивается прямое управление рулевыми поверхностями по простейшему алгоритму, позволяющему безопасно завершить полет. Переход в режим «минимальный» происходит также автоматически безударно.

История создания Ка-22

Во время холодной войны Вооруженные Силы СССР требовали пополнить свой арсенал летательным аппаратом, способным быстро перемещать оперативно-тактические баллистические ракеты и пусковые установки в местность, недоступную для посадки самолетов.

Руководство Союза поручило начать проектирование таких летательных аппаратов сразу двум конструкторским бюро: КБ им. Миля и КБ им. Камова. Милевское бюро разрабатывало вертолет Ми-6 на базе одновинтовой схемы с одним несущим центральным винтом и одним хвостовым. КБ имени Николая Камова решилось спроектировать совершенно новый тип летательных устройств с фюзеляжем самолета Ли-2 и несущими винтами, которые размещались на крыльях. Одобрение этого проекта от правительства СССР было получено в 1954 году. Уточнение летно-технических характеристик состоялось в 1956 году. В частности, новый винтокрыл должен был транспортировать груз массой до 5000 кг на дальность полета около 700 км, 4000 кг – около 1500 км и при этом иметь максимальную скорость в пределах 350-400 км/час.

Статические испытания Ка-22 начались в ЦАГИ в начале 1957 года. Первый экземпляр для летных испытаний собрали на авиазаводе № 938 и направили на летно-испытательную площадку ОКБ им. Камова в 1958 году. Прежде чем поднять винтокрыл в воздух, пришлось существенно его дорабатывать, поэтому первый полет пришлось на некоторое время отложить. Первые испытания в свободном висении начались в начале лета 1959 года.

Полноценный первый полет винтокрыла Ка-22, в котором приняли участие пилоты Д. К. Ефремов и В. М. Евдокимов, бортмеханик Е. И. Филатов, ведущий инженер В. Б. Альперович и экспериментатор Ю.И. Емельянов, состоялся 20.04.1961. Этот полет отметился аварийной ситуацией: из-за флаттера несущих винтов от левого винта оторвался полутораметровый кусок лопасти. Благодаря профессиональным действиям экипажа Ка-22 с трудом удалось посадить в режиме аварийной посадки.

Во время испытаний выходили наружу мелкие огрехи: постоянно приходилось делать замену двигателей и редукторов, менять положение лопастей несущих винтов. Первый полет со скоростью 200 км/час на высоте 1000 м был совершен летчиком-испытателем Гарнаевым Ю. А. 23.09.1961.

24.10.1961 – на винтокрыле Ка-22 установили мировой рекорд по грузоподъемности. Груз массой 16,485 т поднят на высоту 2557 м.

28.08.1962 – проводя промежуточную посадку на аэродроме Джусалы, перегоняя винтокрыл из Ташкента в столицу СССР, Ка-22 (номер 01-01) потерпел крушение. Экипаж в числе семи человек погиб на месте. Это были те же самые люди, что впервые подняли этот винтокрыл в воздух. Как выяснила следственная комиссия, катастрофу вызвал разрыв троса в конструкции системы управления.

Спустя 2 года, 16.07.1964, во время проведения летных испытаний в авиакатастрофу попал еще один экземпляр Ка-22 (номер 01-03). Выполняя разворот в правую сторону, летательный аппарат вошел в крутое пике. Экипаж всеми силами пытался выровнять винтокрыл, но их попытки не закончились успехом. Во время падения у 01-03 оторвалась правая мотогондола, после чего винтокрыл в воздухе стал рассыпаться на части. Погибли 2 человека: техник А.П. Рогов и пилот С. Г. Бровцев.

Неустойчивость во время полета, большой риск возникновения аварийных ситуаций, сложность и иногда непредсказуемость в управлении – суммарно эти факторы не позволили серийно производить Ка-22. В итоге конструкторскую дуэль на госзаказ выиграл милевский вертолет. Из четырех произведенных машин на данный момент не уцелела ни одна: две сгорели в авиакатастрофах, две направлены на утилизацию. Последний экземпляр винтокрыла Ка-22 порезали на Ташкентском авиазаводе в конце 90-х.

Проектирование винтокрылов после столь неудачных разработок Ка-22 в данной сфере надолго было закрыто. Лишь в 1972 г. КБ им. Миля представил проект винтокрыла Ми-30, который, в отличие от Ка-22, имел пару поворотных винтов в конструкции.

Планы конструкторов и заказчиков Ка-118

Поскольку вертолеты Ка-26 и Ми-2 за все время их эксплуатации завоевали большой рынок клиентов и огромный спектр применения, то они имеют огромный авторитет, но в то же время требуют массы доработок. По этим причинам конструкторы приступили к разработке подобного вертолета, но с более совершенными качествами, им стал Ка-118. После мониторинга вертолетного рынка предыдущих машин стало понятно, что большинство вертолетов модели Ми-2 и Ка-26 выработают весь свой летный ресурс к 2000-2005 году. Все эти причины показывают необходимость поставки на вертолетный рынок новых и более совершенных вертолетов, которые могут выполнять множество заданий.

Выдержки из газеты:

Выпуск вертолета Ка-118 планировался к 2000 году. Новый аппарат по достоинству должен был заменить старые аналогичные модели, а также стать достойным конкурентом зарубежным машинам, таким как МДХ и Во-108.

Пульсирующие воздушно-реактивные авиа двигатели

Пульсирующие воздушно-реактивные двигатели не нашли применения в современной авиации из-за неудовлетворительной своей эффективности. Главной особенностью их функционирования является то, что работают они на принципе воздушно-реактивного двигателя. С той лишь разницей, что топливо в камеру сгорания подаётся периодически, создавая своеобразные импульсы, позволяющие двигать объект в заданном направлении.

Пульсирующие воздушно-реактивные двигатели эффективны лишь при однократном своём использовании, в последующих же случаях, их использование снижает и саму надёжность и увеличивает затраты.

Ка-226 Характеристики:

Модификация  Ка-226
Диаметр главного винта, м  13.00
Длина,м  8.10
Высота ,м  4.15
Масса, кг  нормальная взлетная  3100
 Масса, кг максимальная взлетная  3400
Тип двигателя  2 ТВлД Rolls-Royce Allison 250-С20R/2
Мощность, кВт  взлетная  2 х 338
Мощность, кВт  крейсерская  2 х 280
Максимальная скорость, км/ч  220
Крейсерская скорость, км/ч  197
Практическая дальность, км  600
Продолжительность полета, ч  4.60
Скороподъемность, м/мин  636
Динамический потолок, м  6500
Статический потолок, м  2600
Экипаж, чел  1-2
Полезная нагрузка:  6 пассажиров (максимально – 8)  или 1400 кг груза в кабине или 1300 кг на внешней подвеске

Вертолет Ка-226. Галерея.

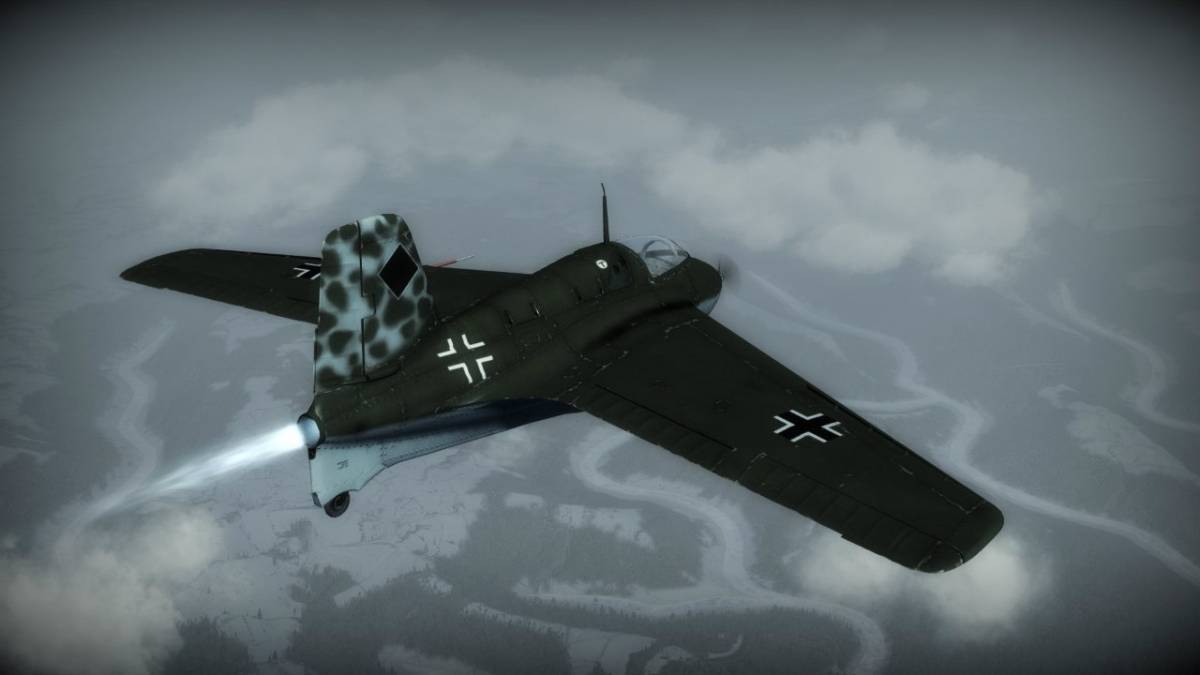

Ракетные авиа двигатели

Первые ракетные авиа двигатели появились в начале 40 годов прошлого столетия в Германии, когда немцы всеми усилиями пытались создать быстрый самолёт, который мог бы принести им победу во Второй мировой войне. Тем не менее, стоит отметить, что наука в те годы не позволяла совершить точный расчёт некоторых параметров, поэтому проект так и не был реализован. Впоследствии ракетные авиа двигатели испытывались исключительно с возможностью их применения для разгона самолётов в стратосфере, но применимость их весьма ограничена, и потому на сегодняшний день они практически не используются.

Основным недостатком ракетного авиационного двигателя является практически полное отсутствие управляемости на высоких скоростях.

Управление тормозными щитками

Управление тормозными щитками (ТЩ) осуществляется в следующих режимах:
− Автоматическом: выпуск ТЩ на пробеге или при прерванном взлете совместно с интерцепторами по сигналам системы СДУ.
При использовании этого режима рукоятка ручки управления воздушными тормозами (ВТ) должна быть приподнята, а сама ручка ВТ оставаться в положении “убрано”.
− Ручном: выпуск ТЩ на пробеге или при прерванном взлете совместно с интерцепторами от ручки ВТ при отсутствии сигналов системы СДУ.
Ручка ВТ используется также для отклонения интерцепторов в режиме воздушных тормозов в полете.
Выпуск ВТ осуществляется гидроцилиндрами со встроенными механическими замками убранного положения через электрогидравлические краны, сигналы на которые поступают из СДУ.

Особенности конструкции

Вертолёт построен по характерной для всех машин Камова аэродинамической компоновке — это соосная схема с двумя несущими винтами, силовой установкой с двумя поршневыми двигателями и фюзеляжем в виде платформы.

Несущая система представлена двумя трёхлопастными винтами, выполненными из нового для авиастроителей материала — стеклопластика.

По бокам платформы в мотогондолах крепятся два поршневых мотора М-14В26.

Кабина пилотов имеет два места, одно из них пассажирское. Обзор для пилота хороший, благодаря большой площади остекления. Для работы с химикатами предусмотрена установка фильтрующего элемента, очищающего воздух кабины и сепаратора-нагнетателя.

Ка-26

На платформе за отсеком пилотов в транспортной версии устанавливается пассажирский модуль с откидными сидениями и входной дверью в задней части. Он оборудован системой вентиляции и отопления, внутри пассажирского модуля в полу врезан люк для посадки и высадки людей в режиме висения.

В варианте для перевозки габаритных грузов устанавливается грузовая платформа, на которой для быстрой погрузки предусмотрены откидные борты.

Запас топлива в количестве 620 литров размещён в трёх баках (два спереди и один сзади), для выполнения более длительных полётов допускается установка по обеим сторонам пассажирского модуля двух дополнительных баков по 160 литров каждый.

Вертолёт имеет четыре опоры шасси, две задние стойки опор оборудованы тормозами и азотно-масляными амортизаторами с демпферами для гашения поперечных колебаний. Передние стойки с системой самоориентации, шасси выполнено неубирающимся.

Надо сказать, такая схема вертолёта с платформой далека от аэродинамического совершенства и сказывается на максимальной скорости, но вертолёту-труженику она и не нужна, практически все работы выполняются им на малых скоростях вблизи земли. Зато на таких режимах работы максимально используются все достоинства аэродинамически симметричной соосной схемы этой машины.

Ка-26 производит опрыскивание ядовитыми химикатами

Конструкция

Вертолёт двухвинтовой соосной схемы с двумя поршневыми двигателями и четырёхопорным колёсным шасси.

Построен по схеме «летающего шасси»: за кабиной пилотов могли устанавливаться (в зависимости от нужной задачи) различные типы подвески: пассажирская/грузовая кабина, баки и распылители для авиационных химических работ, подъёмная лебёдка, и т. д. (бригада из 3 человек за 1,5―2 часа способна переоборудовать вертолёт из одного варианта в другой).

Двигатель

Вертолёт оснащён двумя поршневыми 9-цилиндровыми звездообразными двигателями с воздушным охлаждением М-14В26 Веденеева, расположенными в мотогондолах по бокам фюзеляжа. Двигатели и главный редуктор разработаны воронежским Опытно-конструкторским бюро моторостроения.

Несущие винты

Трёхлопастные, соосные, противоположного вращения, с шарнирным креплением лопастей, установлены друг от друга на расстоянии 1,17 м. Лопасти изготовлены ― впервые в практике мирового вертолётостроения ― из стеклопластика на основе стеклоткани и эпоксидно-фенольного связующего (были разработаны специально для Ка-26, имеют практически неограниченный ресурс). Лонжерон полый, переменного сечения, к нему приклеены лёгкие хвостовые секции и присоединён на болтах стальной узел крепления лопасти. Носок лопасти защищён светоизносостойким резиновым покрытием, внутри носка расположен противовес. Внутри противовеса расположены трубки противообледенительной системы, по которым на носки лопастей подавалась жидкость из бака, располагавшегося в отсеке в задней части центральной секции фюзеляжа между корневыми частями хвостовых балок.

Фюзеляж

Представлен в виде «летающего шасси» с центральным отсеком-платформой прямоугольной формы, к которому спереди крепится кабина экипажа, а сзади две хвостовые балки, несущие горизонтальное оперение. Сверху центрального отсека установлен главный редуктор с несущей системой, а по бокам две гондолы с двигателями М-14В26.

Кабина

Кабина для экипажа двухместная, с хорошим обзором и сдвижными дверьми, имеет большую площадь остекления, в сельскохозяйственном варианте оборудована системой очистки воздуха с центробежным сепаратором-нагнетателем, создающим в кабине избыточное давление, и фильтром поглотителем. Лобовые стёкла оборудованы стеклоочистителями и противообледенительной системой. В кабине предусматривается установка второго комплекта управления. За сиденьями экипажа размещаются отсеки радиоэлектронного и приборного оборудования с большими люками для обслуживания.

Топливная система

Имеет 3 топливных бака (2 передних, 1 задний) с общей ёмкостью 620 литров, дополнительно возможна установка двух баков ёмкостью по 160 литров по бокам грузопассажирской кабины.

История создания Ка-226

Согласно исследованиям маркетологов внутри страны на рынке авиаперевозок грузов и пассажиров вертолетами 80 % от их общего числа исполняются на вертолетах легкого класса. В силу того, что Ка-26 и Ми-2 в начале 90-х уже серийно не производили, на рынке авиаперевозок возник существенный дефицит, который на 15 лет оценивали в 500-600 единиц легких геликоптеров. Плюс, за это время на импорт можно направить до 300 единиц техники.

Получив много заказов от потенциальных покупателей, фирма «Камов» в начале 90-х годов начала работу над проектированием нового вертолета, сочетавшего в конструкции базовые элементы Ка-126 и Ка-26, только оснащенного двумя двигателями. Планировалось использовать новую модификацию решения тех же задач, что и базовые модели. В отличие от Ка-126, его можно задействовать для выполнения работ, которые требуют обязательного наличия двух двигателей для обеспечения необходимого уровня безопасности.

Первый макет в натуральную величину был сконструирован в 1996 году, а первый экземпляр выпущен в 1997 году. Среди заказчиков этого летательного аппарата большинство учреждений – государственные структуры: МЧС, РАО, мэрия Москвы, «Газпром». Потребность МЧС в таком вертолете составляет 150-200 единиц техники, «Газпрома» − около 100, а санитарных вариантов для столицы нужно около 40-50 штук. Не исключено, что заказы на Ка-226 будут поступать также от Государственного таможенного комитета, Федеральной пограничной службы России, Вооруженных Сил РФ и других ведомств.

Первый полет Ка-226 был совершен 4 сентября 1997 года. Руководил процессом летчик-испытатель В. Лавров. Серийное производство данной модификации удалось наладить на авиапредприятии КумАПП (г. Кумертау) и Оренбургском НПО «Стрела».
