Х-25 (AS-10 KAREN)

История сражений [ править ]

Оригинальный Х-25 поступил на вооружение советских ВВС в период с 1973 по 2005 год, оснащенный МиГ-23 , МиГ-27 и Су-17М . С тех пор он был допущен к использованию на МиГ-21 , МиГ-29 , Су-17/20/22 семейства, Су-24 , Су-25 и Су-27 . Его также могут нести ударные вертолеты, такие как Камов Ка-50 .

Х-25МП может быть установлен на МиГ-23/27, Су-17/22, Су-24 и Су-25.

Советская война в Афганистане править

Начиная с апреля 1986 года, во время второй битвы при Жаваре , Х-25МЛ использовались советскими Су-25 « Лягушоног» из 378-го ОшАП (Отдельный штурмовский авиационный полк) для нападения на входы в пещеры моджахедов, которые использовались в качестве укрытий и складов оружия. Атаки велись с дальности до 4,5 морских миль (8 км).

Иракское вторжение в Кувейт править

Во время вторжения Ирака в Кувейт 2 августа 1990 года Су-22 иракских ВВС из 109-й эскадрильи (базируется на авиабазе Ас-Шойбия) выпустил один противорадиолокационный вариант Х-25МП по кувейтскому истребителю MIM-23. B ЗРК I-HAWK на острове Бубиян , ранее сбивший еще один Су-22 из того же подразделения и МиГ-23БН из 49-й эскадрильи. Это привело к выключению радара на HAWK. Батарея HAWK (которая эксплуатировалась некоторыми американскими подрядчиками) была позже захвачена иракским спецназом и, как выяснилось, работала в автоматическом режиме после того, как подрядчики бежали.

Чеченские войны править

Су-25 российских ВВС использовали Х-25 в своих двух чеченских кампаниях для атак на фиксированные позиции, такие как минометы и бункеры. Однако их использование не было обширным по сравнению с неуправляемыми бомбами и ракетами. Применение высокоточных боеприпасов позволило обеспечить поддержку с воздуха в районах, слишком опасных для ударных вертолетов. Их использование не было широко распространено в Первой войне, как во Второй , в основном из-за различий в погодных условиях и, вероятно, необходимости сохранить стратегический резерв запасов вскоре после распада СССР.

Вмешательство России в Сирию править

Х-25 с лазерным наведением использовались стреловидным ударным самолетом Су-24 против повстанцев, выступающих против Асада в Сирии . [ необходима цитата ]

Операторы

Карта с операторами Х-29 синим цветом с бывшими операторами красным

Текущие операторы

• Россия: ВВС России
• Индия: ВВС Индии на его Су-30МКИ и ВМС Индии на его МиГ-29К.
• Алжир: Алжирские ВВС
• Беларусь: Белорусские ВВС на его модернизированном МиГ-29 БМ.
• Болгария: Болгарские ВВС на его Су-22 M4s, которые были сняты с вооружения в 2004 году и теперь используются только для разведки. В настоящее время используется на Су-25.
• Грузия: ВВС Грузии на его СУ-25 КМ Скорпион
• Индонезия: TNI-AU = Tentara Nasional Indonesia – Ангкатан Удара (ВВС Индонезии ) на его Су-30МК2
• Иран: Исламская Республика Иран ВВС на своем Су-24 Fencer
• Северная Корея
• Ливия: Исламистские ополчения
• Малайзия: Королевские ВВС Малайзии использовать на его Су-30МКМ
• Китайская Народная Республика: ВВС Народно-освободительной армии – в 2002 г. получила 2000 самолетов Х-29Ц. для использования на Су-27СК, Су-27УБК, Су-30МКК, Шэньян J-11s и, возможно, их JH-7s (‘Камбала’) и Q-5 ‘s (‘ Фантан ‘).
• Польша: Польские ВВС на его на Су-22 M4s.
• Сирия: Сирийские ВВС
• Украина: ВВС Украины
• Перу: Перуанские ВВС на его Су-25
• Венесуэла: Венесуэльские ВВС на его Су-30
• Вьетнам: Вьетнамские народные военно-воздушные силы на его Су-30 MK2V
• Йемен: Йеменские ВВС

Бывшие операторы

• Чехословакия: Чехословацкие ВВС – передано государствам-преемникам
• Восточная Германия: ВВС Восточной Германии
• Германия: Снят с производства после Воссоединение Германии
• Венгрия: Венгерские ВВС на Су-22 M3s
• Ирак: ВВС Ирака – все на пенсии
• Ливийская арабская джамахирия: Ливийские ВВС – Остались без стартовых платформ после уничтожения Су-24 в гражданская война и последующие Бомбардировка НАТО. Захвачен повстанцами и ополченцами.[нужна цитата ]
• Словакия: Словацкие ВВС – Су-22М4с
• Советский союз: Советские ВВС – переданы государствам-преемникам

Примечания и ссылки

1. ↑ и (ru) Норман Фридман, , морского института,1997 г.( ISBN  978-1-55750-268-1 ) ,стр.  235
2. ↑ и (ru) , Корпорация Тактическое ракетное вооружение”,2004 г.
3. ↑ и (о) , ОТР Corporation,2004 г.
4. ↑ и
5. ↑ и (ru) , оружие Джейн, запускаемое с воздуха ,1 – го августа 2008(по состоянию на 7 февраля 2009 г. )
6. ↑ и (ru) , авиационное оружие Джейн ,1 – го августа 2008(по состоянию на 7 февраля 2009 г. )
7. ↑ и (ru) (по состоянию на 26 февраля 2009 г. ) , с.  4–6
8. (in) , Jane’s Air-запущенное оружие ,1 – го августа 2008(по состоянию на 7 февраля 2009 г. )
9. ↑ и (en) Норман Фридман, , морского института,2006 г.( ISBN  978-1-55750-262-9 ) ,стр.  838

Развитие [ править ]

Основанная на ракете класса “воздух-воздух”, Х-66 была первой в Советском Союзе ракетой класса “воздух-земля” для тактических самолетов, поступившей на вооружение в 1968 году. Однако на практике ее было трудно использовать в качестве Самолет-носитель должен был пикировать на цель. Вариант с радиокомандным наведением, Х-23 , впервые был испытан в 1968 году, но проблемы с системой наведения означали, что он не будет принят на вооружение еще пять лет. Так в 1971 году началась работа над версией с полуактивной лазерной ГСН, которая стала Х-25. Первоначально он был известен на Западе как Х-23Л. Государственные испытания начались 24 ноября 1974 г., а Х-25 поступил в серийное производство в 1975 г.

Начались работы по созданию противорадиолокационной ракеты на базе Х-66 в 1972 году с использованием пассивной радиолокационной ГСН и автопилота СУР-73. Противорадиолокационная ракета большой дальности Х-31 возникла в результате того же проекта. Х-27 начал государственные испытания на МиГ-27 8 августа 1975 г. , но поступил на вооружение только 2 сентября 1980 г. Ему было присвоено отчетное название НАТО AS-12 «Кеглер» и в По эффекту он заменил гораздо более тяжелый Х-28 (АС-9 «Кайл»).

В 1973 году Виктор Бугайский был назначен главным инженером ОКБ и начал работы по объединению Х-23М, Х-25 и Х-27 в единую модульную систему для снижения затрат и повышения тактической гибкости. Это было завершено к концу 1978 г. , в результате чего были созданы семейства Х-25МП (противорадиолокационная), Х-25МЛ (с лазерным наведением) и Х-25МР (с радиоуправлением). НАТО продолжало называть их AS-12 и AS-10 соответственно, даже несмотря на то, что теперь их можно было поменять простой сменой головы искателя.

Notes

1. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
2. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
3. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
4. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>[dead link]
5. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
6. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
7. <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
8. <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>[dead link]
9. <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
10. <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
11. ↑ <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>
12. <templatestyles src=”Module:Citation/CS1/styles.css”></templatestyles>

Combat history

The original Kh-25 entered service with the Soviet Air Force between 1973-5, equipping the MiG-23, MiG-27 and Su-17M. Since then it has been cleared for use on the MiG-21, MiG-29, Sukhoi Su-17/20/22 family, Sukhoi Su-24, Su-25 and Su-27. It can also be carried by attack helicopters such as the Kamov Ka-50.

The Kh-25MP can be fitted to the MiG-23/27, Su-17/22, Su-24 and Su-25.

Soviet war in Afghanistan

Starting in April 1986, during the second Battle of Zhawar, Kh-25MLs were used by Soviet Su-25 Frogfoots from the 378th OshAP (Independent Shturmovik Aviation Regiment) to attack Mujahideen cave entrances used as shelters and weapons storage facilities. Attacks were carried out from up to 4.5 nm (8 km).

Iraqi invasion of Kuwait

During the Iraqi invasion of Kuwait, on August 2, 1990 an Iraqi Air Force Sukhoi Su-22 from the No.109 Squadron (based at as-Shoibiyah AB) fired a single Kh-25MP anti-radar variant against a Kuwaiti MIM-23B I-HAWK SAM site at Bubiyan Island that had earlier downed another Su-22 from the same unit and a MiG-23BN from the 49th Squadron. This forced a radar shutdown on the HAWK. The HAWK battery (which was operated by some American contractors) was later captured by Iraqi special forces and found out to be in automatic mode of operation, after the contractors fled.

Chechen Wars

Russian Air Force Su-25s employed the Kh-25 in its two Chechen campaigns for attacks on fixed positions, such as mortars and bunkers. However, their usage wasn’t extensive in relation to those of unguided bombs and rockets. The use of precision-guided munitions allowed air support in areas too dangerous for attack helicopters. Their use was not widespread in the First War as was in the Second, mainly due to differences in weather conditions and, probably, the need to keep a strategic reserve of stockpiles shortly after the fall of the USSR.

Russia intervention in Syria

Laser-guided Kh-25s were employed by Su-24 sweep wing strike aircraft against anti-Assad rebels in Syria.[citation needed]

Combat history

The original Kh-25 entered service with the Soviet Air Force between 1973-5, equipping the Mikoyan-Gurevich MiG-23, MiG-27 and Sukhoi Su-17M. Since then it has been cleared for use on the MiG-21, MiG-29, Sukhoi Su-17/20/22 family, Sukhoi Su-24, Su-25 and Su-27. It can also be carried by attack helicopters such as the Kamov Ka-50.

The Kh-25MP can be fitted to the MiG-23/27, Su-17/22, Su-24 and Su-25.

Soviet war in Afghanistan

Starting in April 1986, Kh-25MLs were used by Soviet Su-25 Frogfoots from the 378th OshAP (Independent Shturmovik Aviation Regiment) to attack Mujahideen cave entrances used as shelters and weapons storage facilities, such as the Djavara base, next to the Pakistani border. Attacks were carried out from up to 4.5 nm (8 km).

Iraqi invasion of Kuwait

During the Iraqi invasion of Kuwait, on August 2, 1990 an Iraqi Air Force Sukhoi Su-22 from the No.109 Squadron (based at as-Shoibiyah AB) fired a single Kh-25MP anti-radar variant against a Kuwaiti MIM-23B I-HAWK SAM site at Bubiyan Island that had earlier downed another Su-22 from the same unit and a MiG-23BN from the 49th Squadron. This forced a radar shutdown on the HAWK. The HAWK battery (which was operated by some American contractors) was later captured by Iraqi special forces and found out to be in automatic mode of operation, after the contractors fled. Iraq also used its Kh-25s during its war with Iran.

Russia intervention in Syria

Su-24 with Kh-25

Russia’s air strikes on US supported rebels in Syria, used the Su-24 jet with Kh-25 laser-guided missiles.

Варианты

• Х-29Л (Изделие 63, ‘Кедж-А ‘) использует полуактивную лазерную ГСН и имеет дальность действия 8–10 км.
• Х-29МЛ представляет собой модернизированный вариант Х-29Л.
• Х-29Т (Изделие 64, ‘Кедж-Б ‘) версия с телеуправлением, оснащенная системой автоматического оптического самонаведения на различимый объект, который пилот указывает в кабине.
• Х-29ТЭ – дальнобойная (30 км) разработка Х-29Т. Минимальная дальность – 3 км; высота запуска 200-10 000 м.
• Х-29МП вариант наведения третьего поколения с активное радиолокационное наведение, что делает его выстрелил и забыл оружие. Имеет большую боевую часть 250 кг с дальностью стрельбы 12 км.
• Х-29Д четвертый вариант Х-29ТЭ, использующий инфракрасное изображение руководство.

Универсальная, модульная

В 1978 году было принято правительственное постановление о разработке модульного ряда ракет класса «воздух — поверхность». Все варианты ракеты должны были выполняться на основе единого базового модуля с общими подсистемами. Это должно было сократить затраты на разработку, производство и эксплуатацию ракет, упростить адаптацию к различным носителям, дать возможность собирать нужные варианты непосредственно в строевых частях в зависимости от конкретной задачи и условий ее выполнения, увеличить запас по модернизации. Сменные системы наведения позволили бы заменить одной серией ракет несколько моделей — Х-23М, Х-25 и Х-27ПС — и поражать широкий диапазон малоразмерных наземных и надводных целей. ОКБ «Звезда» провело разработку ракеты на основе Х-25.

Первые варианты ракеты были приняты на вооружение уже в 1981 году. Базовая Х-25М («изделие 71») имела единые для всех вариантов двухрежимный твердотопливный двигатель ПРД-276, автопилот СУР-273, боевую часть Ф-27, оперение, энергоблок.

Variants

NATO refers to all of the Kh-25 family as AS-10 ‘Karen’ apart from the anti-radar variants. An “M” designation stands for “Modulnaya” – modular (seeker head).

• Kh-25 (Izdeliye 71, Kh-23L) – original laser-guided variant
• Kh-25ML – semi-active laser guidance with tandem warhead that can penetrate 1 metre (39 in) of concrete
• Kh-25MA – active radar guidance, first offered for export in 1999
• Kh-25MAE – Kh-25MA update announced for export in August 2005 with Ka-band seeker, probably Phazotron’s PSM which can detect a tank at 4,000 m (4,370 yd) and which can also be used on the Kh-25MA
• Kh-25MS – satellite navigation (GPS or GLONASS)
• Kh-25MSE – export version of Kh-25MS, announced August 2005
• Kh-25MT – TV guidance
• Kh-25MTP – infra-red guidance variant of Kh-25MT
• Kh-25R/Kh-25MR – Radio-command guidance variant, it has a bigger 140 kg (309 lb) warhead.
• Kh-27 (Kh-27/M, AS-12 ‘Kegler’) – original anti-radiation missile
• Kh-25MP (AS-12 ‘Kegler’) – modular anti-radiation variant
• Kh-25MPU (AS-12 ‘Kegler’) – Updated Kh-25MP

Training rounds have “U” designations, so, e.g., for the Kh-25ML there is:

Жауынгерлік тарих

Түпнұсқа Х-25 1973-5 жылдары Кеңес Әскери-әуе күштеріне қызмет ете бастады МиГ-23, МиГ-27 және Су-17М. Содан бері ол пайдалану үшін тазартылды МиГ-21, МиГ-29, Сухой Су-17/20/22 отбасы, Сухой Су-24, Су-25 және Су-27. Оны шабуылдаушы тікұшақтармен тасымалдауға болады Камов Ка-50.

Х-25МП МиГ-23/27, Су-17/22, Су-24 және Су-25 қондырғыларына қондырылуы мүмкін.

Ауғанстандағы Кеңес соғысы

1986 ж. Сәуірінен басталады екінші Джавар шайқасы, Х-25МЛ кеңестер қолданған Су-25 378-ші ОшАП-тан (тәуелсіз Штурмовик авиациялық полкі) шабуылдау үшін лягушки Моджахедтер баспана және қару-жарақ сақтау орны ретінде пайдаланылатын үңгірлердің кіреберістері. Шабуылдар 4,5 нм (8 км) дейін жүргізілді.

Ирактың Кувейтке басып кіруі

Кезінде Ирактың Кувейтке басып кіруі, 1990 ж. 2 тамызда Ирак әскери-әуе күштері №109 эскадрильядан Sukhoi Su-22 (негізі Шойбия А.Б.) кувейттіктерге қарсы бір радарға қарсы Kh-25MP нұсқасын атқан. MIM-23 B I-HAWK SAM сайты Бубиян аралы бұрын сол бөлімнен тағы бір Су-22 мен 49-эскадрильядан МиГ-23БН-ді түсірген. Бұл HAWK-да радиолокациялық тоқтатуды мәжбүр етті. HAWK аккумуляторын (оны кейбір американдық мердігерлер басқарған) кейінірек Ирактың арнайы жасақтары басып алып, мердігерлер қашып кеткеннен кейін автоматты режимде жұмыс істейтіні анықталды.

Шешен соғысы

Су-25 Ресей әскери-әуе күштері Х-25-ті шешендердің екі науқанында минометтер мен бункерлер сияқты тұрақты позицияларға шабуыл жасау үшін пайдаланды. Алайда оларды қолдану басқарылмаған бомбалар мен зымырандарға қатысты кең болған жоқ. Дәл басқарылатын оқ-дәрілерді қолдану шабуыл жасайтын тікұшақтар үшін өте қауіпті жерлерде әуе қолдауына мүмкіндік берді. Оларды қолдану кең таралмаған Бірінші соғыс ішіндегідей екінші, негізінен ауа-райы жағдайының айырмашылығына және, мүмкін, КСРО құлағаннан кейін көп ұзамай қоймалардың стратегиялық резервін сақтау қажеттілігіне байланысты.

Ресейдің Сирияға араласуы

Лазермен басқарылатын Х-25-ті жұмысқа қабылдады Су-24 Асадқа қарсы көтерілісшілерге қарсы қанатты соққы беретін ұшақтар Сирия.

Даму

«Әуе-әуе» зымыраны негізінде сәулеленетін Х-66 Кеңес Одағында тактикалық авиация үшін 1968 жылдан бастап қызметке кіріскен «әуе-жер» зымыраны болды. Алайда іс жүзінде қолдану қиынға соқты, өйткені зымыран тасығыш мақсатқа қарай сүңгіп кетуі керек еді. Радио-командалық нұсқаулық нұсқасы, Х-23, алғаш рет 1968 жылы сыналды, бірақ басшылық жүйесіндегі проблемалар оның қызметке тағы бес жыл енбейтіндігін білдірді. 1971 жылы Х-25-ке айналған жартылай белсенді лазер іздеушісі бар нұсқа бойынша жұмыс басталды. Бастапқыда бұл батыста Х-23Л ретінде белгілі болды. Мемлекеттік тестілеу 1974 жылы 24 қарашада басталды, ал Х-25 1975 жылы өндіріске енді.

Х-66-дан алынған антирадарлық зымыран бойынша жұмыс басталды 1972 жылы пассивті радиолокатор мен SUR-73 автопилотын қолдана отырып. Ұзақ қашықтық Х-31 антирадарлық зымыран сол жобадан шықты. Х-27 мемлекеттік тестілеуді МиГ-27-де 1975 жылы 8 тамызда бастады бірақ 1980 жылдың 2 қыркүйегіне дейін қызметке кірген жоқ. Оған тағайындалды НАТО-ның есеп беру атауы AS-12 ‘Kegler’ және ол ауырлығын ауыстырды Х-28 (AS-9 ‘Kyle’).

1973 жылы Виктор Бугаиский бюроның бас инженері болып тағайындалды және ол шығындарды азайту және тактикалық икемділікті жақсарту үшін Х-23М, Х-25 және Х-27 модулін бір жүйеге біріктіру бойынша жұмысты бастады. Бұл 1978 жылдың аяғында аяқталды, нәтижесінде Х-25МП (анти-радар), Х-25МЛ (лазермен басқарылатын) және Х-25МР (радиомен басқарылатын) отбасы. НАТО оларды AS-12 және AS-10 деп атай берді, дегенмен олар қазір қарапайым іздеушінің басын ауыстыруы мүмкін.

Operators

Map with Kh-25 operators in blue

Current operators

• Algeria: Algerian Air Force
• Ethiopia: Ethiopian Air Force, Kh-25ML on the Su-25
• India: unknown status
• Iran
• North Korea
• Russia: The Defense Ministry ordered a large-scale upgrade of tactical antiradar air missiles Kh-25MP. They will be able to destroy both radars and armor, aircraft at airfields, bridges and river crossings, surface warships, etc. The missile will be also able to destroy fortified command posts and pillboxes.
• Serbia
• Ukraine: still in use with Sukhoi Su-24s.

Former operators

• Soviet Union passed on successor and export countries
• Czechoslovakia
• Hungary
• Poland
• Romania
• Yugoslavia probably some in Serbian / Yugoslavian arsenal
• Iraq

Модификации

Установка Х-25 на пилон самолёта

Разработаны следующие модификации Х-25 (литера «М» в наименовании означает «модульная»):

• Х-25 («изделие 69», Х-25Л) — базовый вариант с лазерной ГСН
• Х-25МА — с активной радиолокационной ГСН, предлагается на экспорт с 1999 года
• Х-25МЛ («изделие 713») — с полуактивной лазерной ГСН 24Н1 и тандемной БЧ способной пробивать до 1 метра бетона
• Х-25Р/Х-25МР («изделие 714») — с помехозащищённым радиокомандным наведением
• Х-25МТ — с телевизионной ГСН
• Х-25МСЭ
• Х-25МТП — с тепловизионной (инфракрасной) головкой самонаведения
• Х-27ПС («изделие 72», имеет обозначение НАТО: AS-12 Kegler) — базовый противорадиолокационный вариант Х-25
• Х-25МП («изделие 711», AS-12 Kegler) — модульная противорадиолокационная ракета (с пассивной радиолокационной ГСН ПРГС-1ВП или ПРГС-2ВП) предназначенная для поражения РЛС широко распространённых ЗРК типа «Хок» и «Усовершенствованный Хок». В основном идентична Х-27ПС, имеет модифицированную в части введения признака системы наведения и изменения закона управления систему управления, позволившую уменьшить минимальную дальность пуска с 9,5-10 км у ракеты Х-27ПС до 3-5 км у ракеты Х-25МП. Также, был удлинён и стал самостоятельным шестым отсеком хвостовой обтекатель, ранее входивший в состав отсека энергообеспечения.
• Х-25МПУ (AS-12 Kegler) — модернизированный вариант Х-25МП. Имеет РЛГСН с расширенным диапазоном частот способным работать по РЛС ЗРК типа «Crotale» и «Roland», также, ракета снабжена инерциальной системой наведения, что дало возможность пролонгировать наведение и осуществлять повторный захват цели в случае временного выключения РЛС-цели. Имеет значительно увеличенную по сравнению с Х-25МП дальность стрельбы.

Variants

NATO refers to all of the Kh-25 family as AS-10 ‘Karen’ apart from the anti-radar variants. An “M” designation stands for “Modulnaya” – modular (seeker head).

• Kh-25 (Izdeliye 71, Kh-23L) – original laser-guided variant
• Kh-25ML – semi-active laser guidance with tandem warhead that can penetrate 1 metre (39 in) of concrete
• Kh-25MA – active radar guidance, first offered for export in 1999
• Kh-25MAE – Kh-25MA update announced for export in August 2005 with Ka-band seeker, probably Phazotron’s PSM which can detect a tank at 4,000 m (4,370 yd) and which can also be used on the Kh-25MA
• Kh-25MS – satellite navigation (GPS or GLONASS)
• Kh-25MSE – export version of Kh-25MS, announced August 2005
• Kh-25MT – TV guidance
• Kh-25MTP – infra-red guidance variant of Kh-25MT
• Kh-25R/Kh-25MR – Radio-command guidance variant, it has a bigger 140 kg (309 lb) warhead.
• Kh-27 (Kh-27/M, AS-12 ‘Kegler’) – original anti-radiation missile
• Kh-25MP (AS-12 ‘Kegler’) – modular anti-radiation variant
• Kh-25MPU (AS-12 ‘Kegler’) – Updated Kh-25MP

Training rounds have “U” designations, so e.g. for the Kh-25ML there is :

• Kh-25MUL – combat training Kh-25ML
• Kh-25ML-UD – functional training missile
• Kh-25ML-UR – sectional training missile

25АСА-11

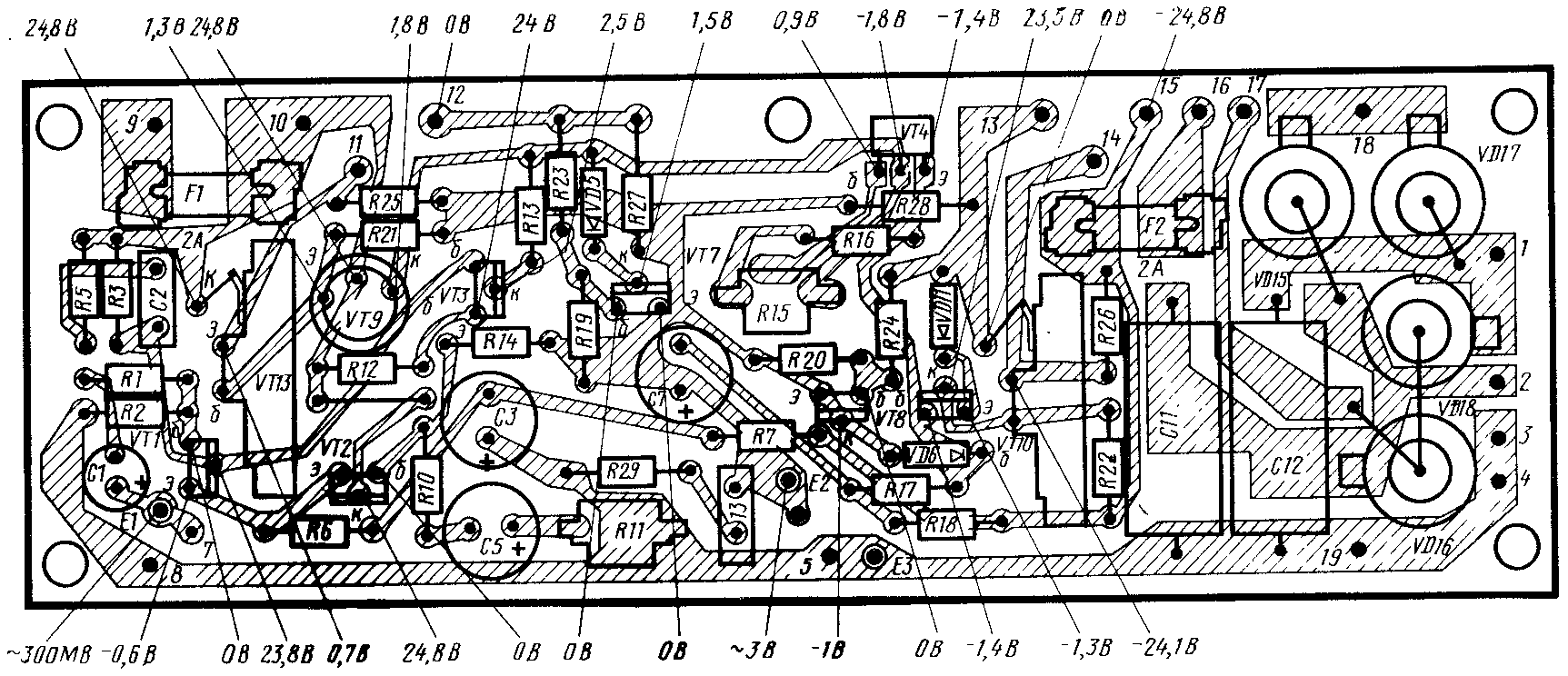

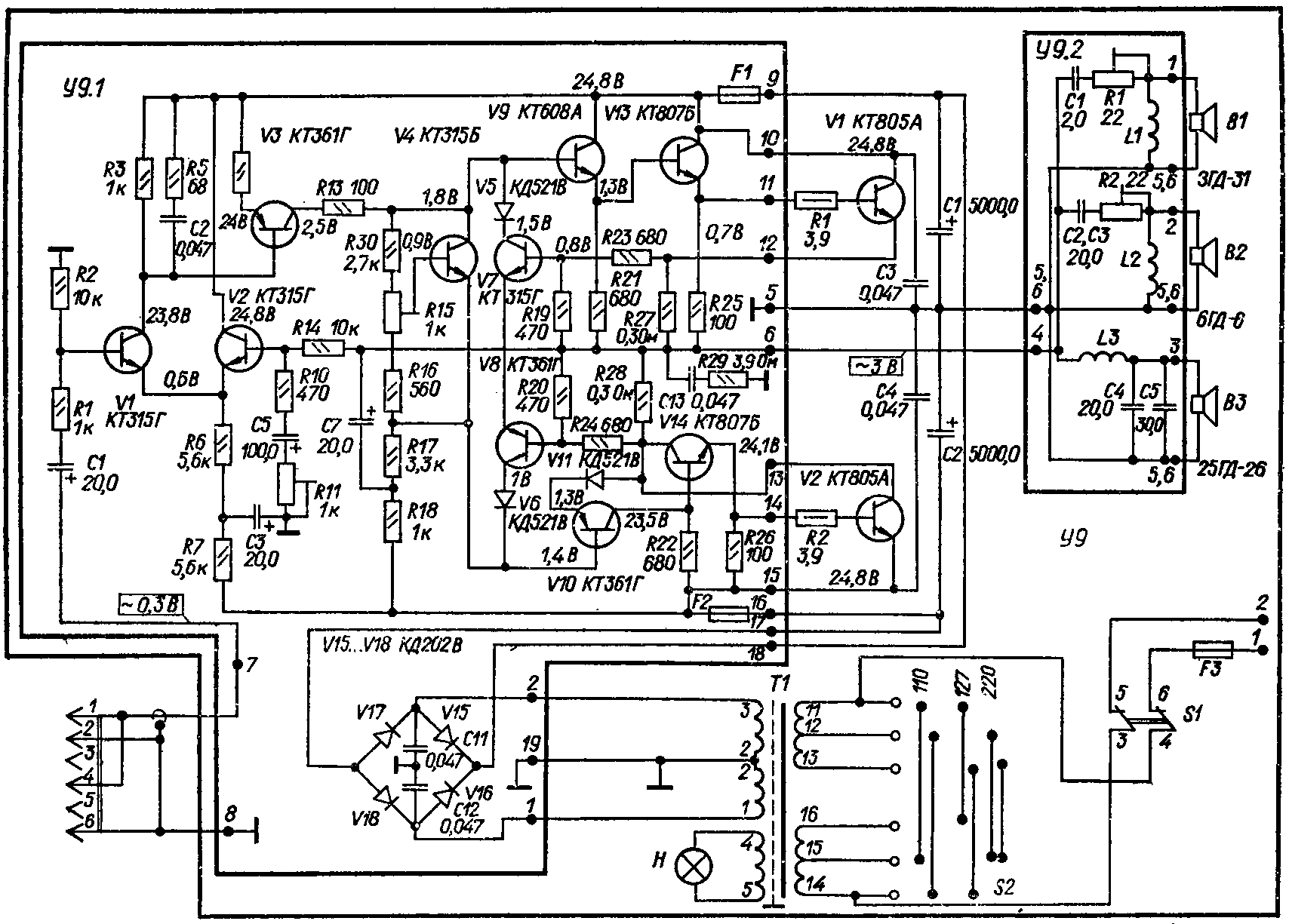

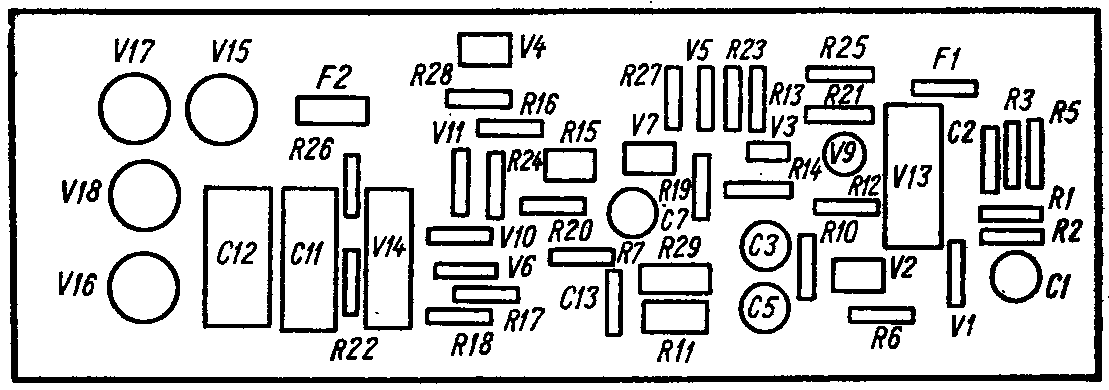

Выпуск с 1979 году. Таллинский завод Пунане-РЭТ. Активные акустические системы 25АСА-11 входили в состав Стереофонической радиолы высшего класса “Эстония-008-стерео”.Технические характеристики:Полоса воспроизводимых частот 40 – 20000 Гц.Номинальная выходная мощность усилителя – 25 Вт.Максимальная выходная мощность усилителя – 35 Вт.Габаритные размеры АС – 490х340х290 ммМасса АС – 17 кг.Динамики: 25ГД-26-30, 6ГД-6 и 3ГД-31-1300.
