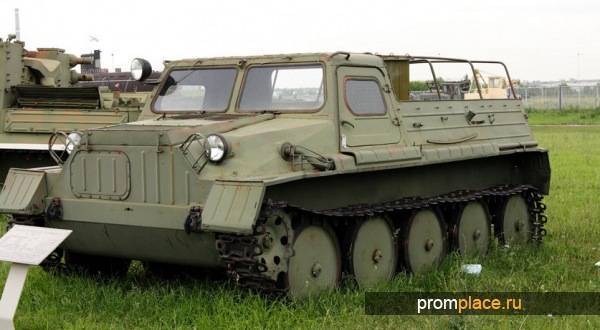

Первый советский гусеничный вездеход ГАЗ-47

Как появился вездеход ГАЗ-47

Великая отечественная война наглядно продемонстрировала, что проходимость гусеничной техники практически безгранична. Не имея опыта разработки подобного рода вездеходов, советская геологическая отрасль всё настойчивее требовала создать для неё специальный вездеход, который сможет доехать в любой труднодоступный уголок страны.

В 50-е годы, ведущие конструкторские бюро СССР приступили к разработке гусеничных вездеходов, так как началось масштабное освоение северных областей страны.

Выпустить первую модель болотохода удалось горьковским конструкторам в 1954 году. Данная модель была на гусеничном ходу и получила название ГАЗ 47 (ГТ-С). Данная модель имела:

Гусеничную танковую платформу (позаимствованную у лёгких танков серий Т-60 и т-70);Кабину для водителя и пассажиров, которая располагалась спереди;Отдельный отсек для двигателя;Вместительный грузовой отсек.

Модель ГАЗ-47 производилась вплоть до 1967 года.

Приборы

На центральной части приборной панели транспортера ГАЗ-71 расположен щиток приборов. По бокам от щитка установлены дефлекторы обдува ветрового стекла горячим воздухом. Щиток приборов состоит из отдельно стоящего спидометра и прямоугольного пульта, на котором установлены дополнительные приборы, переключатели и контрольные лампы.

Ближе к спидометру расположен индикатор температуры двигателя, за которым расположены термометр масла, манометр, амперметр и указатель уровня топлива в баке. Поскольку на гусеничном вездеходе ГАЗ-71 применены четыре топливных бака, то на щитке имеется переключатель указателя уровня между баками. Для подсветки приборов применяются лампы, установленные над приборами.

Последние статьи

  •   8 гаджетов, которые захочется приобрести себе или в подарок сегодня, 00:16
  •   6 небоскребов мира, которые уже «царапают» небо и пробились выше облаков 13.05.2020, 23:20
  •   Гладиаторы в Древнем Риме: был ли у них шанс выжить на арене 13.05.2020, 22:17
  •   9 причин не выбрасывать белые пакетики из обувных коробок 13.05.2020, 21:01
  •   Как наесться на завтрак без боязни поправиться и быть бодрым и полным сил весь день 13.05.2020, 19:06
  •   Двусмысленное значение некоторых жестов, или Как не попасть в неприятную ситуацию за границей 13.05.2020, 18:20
  •   7 проектов СССР, которые оказались слишком амбициозными, чтобы воплотить их в жизнь 13.05.2020, 16:38
  •   Можно ли осуществлять зарядку АКБ без отсоединения клемм и не снимая с машины 13.05.2020, 14:56
  •   По какой причине в Советском Союзе не выпускали легковушек с дизельными двигателями 13.05.2020, 13:17
  •   Почему маленькие кухни в «хрущевках» стали удобными для современных людей 13.05.2020, 11:46

Все статьи

Гусеничная машина отличалась высокой проходимостью

Автозавод три года потратил на разработку этой машины, и не напрасно. Совместными усилиями ведущих конструкторов страны добились того, что ГАЗ 47 имел наибольшую проходимость из всей известной техники. Застрявший в крепкой грязи танк – дело бывалое. Как только он заглубляется по самое днище, гусеницы проскальзывают и теряют сцепление. Этот факт учли конструкторы нового ГАЗа и снизили удельное давление снегоболотохода на почву за счет расширенных в размерах гусениц (до 30 см). Так, у стандартного танка давление на почву достигает 0,95-1,1 кГ/смІ, а у горьковского вездехода массой 3,65 т и грузоподъёмностью 1 т оно не превышало 0,2 кГ/смІ, что давало возможность передвигаться по глубоким сугробам.

Кроме этого, ГТ-С мог перемещаться по спокойной воде в брод до 1,2 м продолжительностью около 1,5 км, двигаться вплавь без дополнительной подготовки, скорость движения по воде при этом регулировалась работой гусениц. При создании модифицированных вариантов пробовали вместо гусениц установить цилиндровые металлические шнеки-поплавки, которые приводились в движение от силового агрегата. Такая модернизация позволяла развивать скорость перемещения по воде до 20 км/ч, но транспортировка по твердой площади была невозможной, что ограничивало функциональные свойства техники.

Для попадания на берег требовался пологий спуск, не превышающий 20є. На бурных реках в связи с широкой поверхностью подводного борта машина теряла устойчивость. В случае приближения бортовой стороной к завышенному берегу появлялся риск возникновения крена и бортового затопления. Вездеход ГАЗ 47 мог преодолеть стену высотой по вертикали до 60 см; ров шириной 1,3 м; склон 60%.

Разработчики учли нюансы тяжелой эксплуатации ГАЗ 47 в сложных арктических дорожных и погодно-климатических условиях и наделили его высокой работоспособностью и надежностью. Это выразилось в безотказной работе вездехода в Антарктиде в 1959–1960 гг. Тягач ГТ-С изначально был предусмотрен для работы и безгаражного использования в Северных, Сибирских, Дальневосточных районах и в Центральной Азии при температурных параметрах в пределах +40…50 єС. Допускалась транспортировка вездеходов авиацией с использованием Ан-12 и Ил-76.

Технические и эксплуатационные характеристики вездехода

Отличные технические характеристики ГАЗ 47 обусловили его высокую востребованность не только в военной отрасли, но и в строительстве, геологическом разведывании, работе на нефтегазопроводах, ЛЭП, при проведении поисковых и спасательных операций, буксировании прицепов массой до 2 т, а также в полярных научно-исследовательских работах. В связи с этим производство 47-й модели наладили на многих машиностроительных предприятиях.

Среди характерных конструктивных параметров ГАЗа следует выделить переднее размещение ведущих колёс и силового отсека с узлами трансмиссии. Тягач ГАЗ 47 оснащался цельным стальным кузовом, включающим помимо моторного отсека, 2-дверную кабину (на двух членов экипажа и 10 человек десанта для размещения в кузове) и открытую площадку для грузов с откидным тентом, который поддерживался каркасом из 4-х дугообразных конструкций. Обогрев кабины в зимний период осуществлялся работой тепловентилятора от ГАЗ-66, его лопасти имели загнутую в противоположную сторону форму, благодаря чему при вращении они не выталкивали через систему радиаторов из кабины нагретый воздух, а засасывали туда наружный холодный, который нагревался от радиаторных печей.

Расположение площадки для грузов максимально низко на уровне пола дало возможность уменьшить вес 47-го, увеличить его устойчивость и минимизировать габариты, которые в итоге составили: 4,9 м в длину, 2,4 м в ширину и 2 м в высоту. Клиренс подняли до 40 см над дорогой.

Вездеход ГАЗ 47 имел бензиновый, 6-цилиндровый, 4-тактный карбюраторный силовой агрегат марки ГАЗ-61 мощностью 85 л.с., а также топливно-смазочную и охладительную аппаратуру, обеспечивающую его работу. Мотор соединялся с ручной КПП, состоящей из 4-х передних и 1-й задней передач. Экипаж располагался непосредственно за ним; за бригадой вплоть до кормы размещался грузовой отсек с тентом из брезента и окошками с трех сторон. Запуск мотора производился электрическим стартером от аккумуляторов 24 В, а также пневматикой из баллонов.

Для качественной передачи энергии на всех звеньях размещались по паре ребордных и одному коническому преобразователю крутящего момента с блокировочным дифференциалом. Контакт трансмиссионных узлов между собой обеспечивался карданами с промежуточными подпорами и компенсирующими муфтами.

Ходовая часть торсионного типа, представляла собой 5 опорных катков из усиленного каучукового материала с добавлением минеральных веществ, способствующих умножению эксплуатационных параметров, а также гусеничной передачи и ведущего колеса с двух боков тягача.

Наибольшая скорость, которую развивал тягач ГАЗ 47, составляла: 35 км/ч по дороге с твердым полотном, 4 км/ч вплавь и 10 км/ч по снеговым заносам. Продолжительность движения с запасом горючего – 400 км.

В ходе работ по усовершенствованию эксплуатационных характеристик снегоболотохода ему на смену пришла ГТ-СМ с удлиненным шасси и 6-тью опорными катками, усиленным V-образным восьмицилиндровым бензиновым мотором марки ГАЗ-71 мощностью 115 л.с. Эти технические показатели позволили технике быстрее передвигаться по суше и воде. Увеличенный размер гусениц уменьшил давление на дорогу, что улучшило проходимость по снежной и болотистой местности.

В дальнейшем на базе вездехода было разработано и выпущено большое количество модификаций для военно-разведывательных и гражданских целей, а объем экспериментально-испытательных экземпляров невозможно перечислить.

Применение

Гражданские транспортеры ГАЗ-71 нашли широкое применение в районах Крайнего Севера и Дальнего Востока, где составляют значительную долю парка вездеходов и тягачей. Машина применяется для доставки и снабжения геологических партий. На базе ГАЗ-71 устанавливались передвижные буровые установки с расположением оборудования на передней или задней части корпуса.

Интересной модификацией машины является установка для подледного лова рыбы (ПТ-ИЛТ). Кроме этого на базе ГАЗ-71 производились пожарные машины ВПЛ-149А, коротажные станции СКС-1А-02 и ряд другой техники.

Вездеходы ГАЗ-71 применялись в армии для доставки личного состава, стрелкового и минометного вооружения, боеприпасов. Машина предназначена для перевозки 10 человек. Грузовой отсек транспортера может использоваться для перевозки раненых, расположенных на носилках.

В состав оборудования входили приборы ночного видения и различное радиооборудование. Крыша водительской кабины оснащалась точками установки пулемета. Для военно-космических сил выпускался поисково-спасательный вариант ГТ-ПС.

На основе ГАЗ-71 был разработан десантируемый бронетранспортер ГТ-МУ. Броней толщиной 4-6 мм защищалась верхняя часть машины, днище выполнялось из обычного стального листа. Ходовая часть укорочена на один каток для уменьшения габаритов и снижения веса. Бронетранспортер мог комплектоваться бензиновыми или дизельными силовыми агрегатами.

Машины ГАЗ-3402Д оснащены ходовой частью идентичной ГАЗ-71. На безе ГТ-МУ существовали санитарные версии, оснащенные тросовой лебедкой для эвакуации носилок с ранеными. Строевые машины могли использоваться в качестве артиллерийских тягачей или машин химической разведки.

Двигатель

На транспортере ГАЗ-71 установлен бензиновый силовой агрегат с карбюраторной системой подачи топлива. Двигатель имеет восемь цилиндров с рабочим объемом 4250 см³ (4,25л). Конструктивно мотор является модификацией силового агрегата от грузовых автомобилей ГАЗ-66. Мотор развивает мощность 115 л.с.

Завод допускал работу мотора на бензине А-72 при установке октан-корректора на более позднее зажигание.

Особенностью конструкции мотора является установка штатного подогревателя П-16, работающего на бензине. Подогреватель обеспечивает прогрев охлаждающей жидкости и масла в картере для запуска при низких температурах окружающей среды.

Цена

Несмотря на то, что многие модели вездехода давно сняты с производства, купить большинство из них не составит особого труда. Если вы рассматриваете покупку ГТТ с консервации, обязательно обращайтесь в проверенные компании, которые проведут качественную проверку автомобиля и выяснят, пригоден ли он для дальнейшего использования. В среднем стоимость такой машины обойдётся в 2 млн. рублей в зависимости от года выпуска. Новая модель с дизельным двигателем ЯМЗ-238БЛ-1 будет стоить 2 260 000 рублей, а комплектация 2007 года обойдётся в полтора миллиона.Что касается старых подержанных моделей бронетранспортёра, то их цена равняется примерно 200-400 тыс. рублей.

Давать рекомендации касательно выбора той или иной модели очень сложно, так как всё будет зависеть от сферы применения. Например, если вы хотите приобрести вездеход ГТТ для охоты или рыбалки, то можно вполне обойтись стареньким вариантом восьмидесятых годов. Но для жителей Северных регионов России, которые часто бывают в лесной и заснеженной местности, лучше посоветовать модель вездехода 2007 года.

Завершая статью, стоит добавить, что на сегодняшний день не существует достойных аналогов ГТ-Т, которые бы могли также легко передвигаться на воде.

Вездеход ГТТ относится к средней весовой категории, имеет ряд уникальных технических характеристик и довольно привлекательную цену в сравнении с новыми аналогичными моделями. В свою очередь, дополнительные приспособления помогут сделать из машины универсальное устройство, которое можно использовать как для производства, так и в личных целях.

Основные технические характеристики вездехода ГАЗ-47

Так как вездеход отлично проявил себя в суровых экспедициях, данную модель широко использовали в армии, геологической и строительной отрасли. В тайге данный вездеход использовали на лесозаготовках. Так как горьковский завод не справлялся с наплывом заказов, производство первого советского гусеничного вездехода было налажено ещё на нескольких оборонных предприятиях.

В качестве двигателя для вездехода был выбран мотор ГАЗ-61, развивающий мощность до 85 лошадиных сил. Данный двигатель был шестицилиндровый, четырёхтактный. Через несколько лет этот силовой агрегат был заменён на более современную модель. В качестве приемника был выбран мотор ГАЗ-71. Он обладал большей мощностью, что позволило увеличить максимальную скорость машины (старый двигатель развивал максимальную скорость до 35 километров в час по твёрдой дороге, 4 км/ч по воде и 10 км/ч по болоту или глубокому снегу).

На основе базы вездехода ГАЗ-47 было выпущено множество различных модификаций, предназначенных для военных, промышленных, промысловых, геологических и гражданских целей. На протяжении всех лет выпуска данной модели, не прекращались работы по разработке новых модификаций, самые удачные из которых вошли в серию.

Особенности вездехода

Прежде всего, стоит отметить возможность передвигаться по глубоким водоёмам и болотным местностям. При помощи специальных гусеничных винтов, вездеход ГТТ легко двигается по водной поверхности и заросшей тягучей плоскости. Вы можете в этом убедиться, просмотрев фото и видео, где экстремальные автолюбители проводят собственные испытания гусеничного тягача. Для развития скорости на воде используются специальные гидродинамические щитки, которые существенно увеличивают общую мощность агрегата. На некоторых версиях ГТТ щитки могут быть съёмными, и этот момент необходимо сразу уточнить при покупке.

На самом деле, помимо трёх основных моделей снегоболотохода, существует ещё множество модернизированных вариантов с дополнительной комплектацией. Как отмечалось выше, ещё при Советском Союзе был разработан специальный лесоповальный агрегат на базе ГТТ. Очень важным показателем является год производства автомобиля, с консервации он или нет, и если да, то насколько качественно был законсервирован.

Агрегат предусматривает установку различного оборудования, которое существенно расширяет его технические возможности. Например, вездеход ГТТ может быть оснащён буровыми приспособлениями, кранами-манипуляторами, механизмами для ремонта линий и другими интересными установками. Фактически вы можете оборудовать бронетранспортёр любыми деталями, которые помогут эффективно работать в конкретной сфере. Многие изобретатели-любители самостоятельно придумывают всевозможные приспособления для вездехода в зависимости от рода деятельности, а заядлые охотники и вовсе превращают автомобиль в настоящий дом на колёсах.


Вездеход ГТТ практически непотопляем и быстро выходит из заросших водоёмов

Трансмиссия

Транспортер ГАЗ-71 оснащен механической четырехскоростной коробкой передач и сухим сцеплением. В конструкции сцепления используется один диск диаметром 300 мм. Коробка оснащена синхронизаторами на двух высших передачах (четвертая скорость – прямая). Переключение первых двух скоростей выполняется с перегазовкой. Рабочий диапазон трансмиссии расширен установкой раздаточного редуктора, имеющего повышающую и пониженную передачи.

Крутящий момент от раздаточного редуктора поступает на одноступенчатую главную передачу, установленную в алюминиевом картере. Для передачи применяется карданный вал. На выходе главной пары установлены бортовые фрикционы сухого трения.

Муфты управляют бортовыми одноступенчатыми редукторами с цилиндрическими шестернями. Для соединения фрикционов и передач применены полуоси с зубчатыми муфтами.

История создания вездехода

Разработка транспортера ГАЗ-71 началась в 60-е годы. Машина создавалась на основе выпускавшегося с 1955 года снегоболотохода ГАЗ-47.

Характеристики серийной продукции начинали отставать от требований основного заказчика – Советской Армии. Новый гусеничный вездеход планировалось оснастить силовым агрегатом и трансмиссией, унифицированной с узлами колесного армейского вездехода ГАЗ-66.

Особенностью конструкции опытных машин стали пластиковые опорные катки. Однако низкая прочность деталей привела к отказу от применения пластика на серийной продукции.

На новом вездеходе применили расширенные звенья гусеницы, которые вместе с увеличением длины опорной поверхности позволили снизить давление на грунт до 0,071 кгс/см².

Серийное производство стартовало в 1968 году под обозначением ГТ-СМ. Первые годы производство машин велось в Горьком, но из-за загруженности завода выпуск перенесли в Заволжск на специализированный завод гусеничных тягачей. Сборка транспортера в Заволжске продолжалась до 1985 года.

Корпус

В основе транспортера ГАЗ-71 находится стальной корпус, сваренный из листов различной толщины. Корпус герметичен, что позволяет машине преодолевать водные преграды без специальной подготовки.

Корпус разделен на три отделения:

  • кабина;
  • моторный отсек;
  • грузовая платформа.

Моторный отсек отделен от кабины и грузовой части транспортера стальными переборками. В переборках имеются съемные люки, предназначенные для обслуживания силового агрегата. В моторном отсеке установлена помпа, предназначенная для откачивания попадающей при преодолении водных преград жидкости.

Доступ в кабину осуществляется через распашные боковые двери или через два люка, выполненных в крыше. Грузовая платформа выполнена непосредственно в корпусе транспортера. Для облегчения разгрузки и погрузки верхняя часть заднего борта выполнена откидной.

По бокам платформы имеются откидные полумягкие сидения. Сверху платформа закрывается брезентовым тентом, установленным на дугах. Для обогрева внутреннего объема грузового отсека применяется отдельный обогреватель жидкостного типа.

Вездеход ГТТ: модификации и предназначение

Идея создания нового вездехода заключалась в полной победе над бездорожьем, особенно характерным для Северных регионов России. Вездеход ГТТ предназначен для перевозки грузов и пассажиров при крайне низких температурах и экстремальных погодных условиях. Автомобилю не страшны болота, глубокие озера и заснеженные леса, благодаря чему военное руководство СССР часто использовало бронетранспортёр для нужд армии. Болотоход до сих пор можно встретить на вооружении некоторых стран, например, Казахстана, который вместе с Россией занимался разработкой и комплектацией машины.

Появление агрегата на гусеничной платформе решило проблему таких регионов, как Сибирь, Крайний Север и Заполярье, где невозможно было применять колёсные модели тягачей. В народе вездеход ГТТ получил прозвище «амфибия» за счёт уникальной конструкции, которая позволяет беспрепятственно пересекать водные местности и даже заросшие болота. Бронетранспортёру также не страшны снежные заносы, песчаные бури и густые леса. Несмотря на сравнительно громоздкую конструкцию, машина отличается прекрасной манёвренностью между деревьями и быстро пересекает труднопроходимые чащи.


Первая модель вездехода была выпущена ещё в СССР

Существует всего три вида бронетранспортёра, которые отличаются между собой мощностью двигателей и дополнительной комплектацией. Давайте рассмотрим их подробнее:

  1. Гусеничный тягач ТБ работает на дизельном двигателе от Ярославского завода с мощностью в 240 л.с.
  2. Модель 2007 года ГТ-ТБУ с увеличенными показателями грузоподъёмности и размерами грузовой площадки.
  3. Своеобразный гибрид ЗИЛ-157В и ГТГ, получивший название ГТ-ТС и возможность преодолевать болота средней глубины и сильно заснеженные участки.
