Советский грузовик ГАЗ-51: история, характеристики, особенности конструкции

Краткая история модели

Если бы не война, ГАЗ-51 был бы запущен в серийное производство уже в 1941-м году. Подготовка к тому велась с 1937-го года, и всё необходимое для этого уже было готово. Проектирование, разработка, испытания нового универсального народнохозяйственного грузовика, утверждение данной модели и её подготовка к запуску в «серию» были завершены. ГАЗ-51 из опытной партии летом 1940-го года экспонировался на Всесоюзной сельскохозяйственной выставке в Москве.

Этот грузовой автомобиль, пришедший на смену довоенным полуторкам ГАЗ-АА и ГАЗ-ММ, по уровню своего технического исполнения был практически несопоставим с предшественницами.

Конструкция ГАЗ-51 в последние годы войны была подвергнута тотальной ревизии и модернизации. Группа конструкторов, во главе с Александром Просвирниным, постарались учесть передовой опыт, полученный в ходе эксплуатации грузовой техники в военное время. В том числе и грузовиков, поставленных из США по договору ленд-лиза.

В соответствии с этим опытом, были усовершенствованы не только двигатель и обслуживающие его системы. В конструкцию был заложен новый на тот момент гидравлический тормозной привод; изменения коснулись и кабины, и облицовки.

Размер колёс решено было увеличить, грузоподъёмность довести до оптимальных 2,5 тонн. Была проведена серьёзная работа по обеспечению значительной (до 80 %) унификации с полноприводным, будущим базовым армейским вариантом грузовика – ГАЗ-63.

Опытная («установочная») партия из 20-ти грузовиков ГАЗ-51 была выпущена в 1945 году, а год 1946-й уже дал народному хозяйству разорённой войной и возрождающейся страны 3136 серийных грузовиков данной марки. Первые же годы эксплуатации показали, что ГАЗ-51 в значительной степени превзошёл своих предшественников (даже трёхтонник ЗИС-5) по всем статьям.

Он был быстроходен (по тем временам, конечно, скорость 75 км/ч), надёжен, экономичен, прочен и вынослив, а также удобен и лёгок в управлении. По сравнению с предшественниками, ГАЗ-51 обладал более мягкой подвеской с новыми эффективными амортизаторами. Значительно опережал всех он и по производительности, демонстрируя меньший расход топлива.

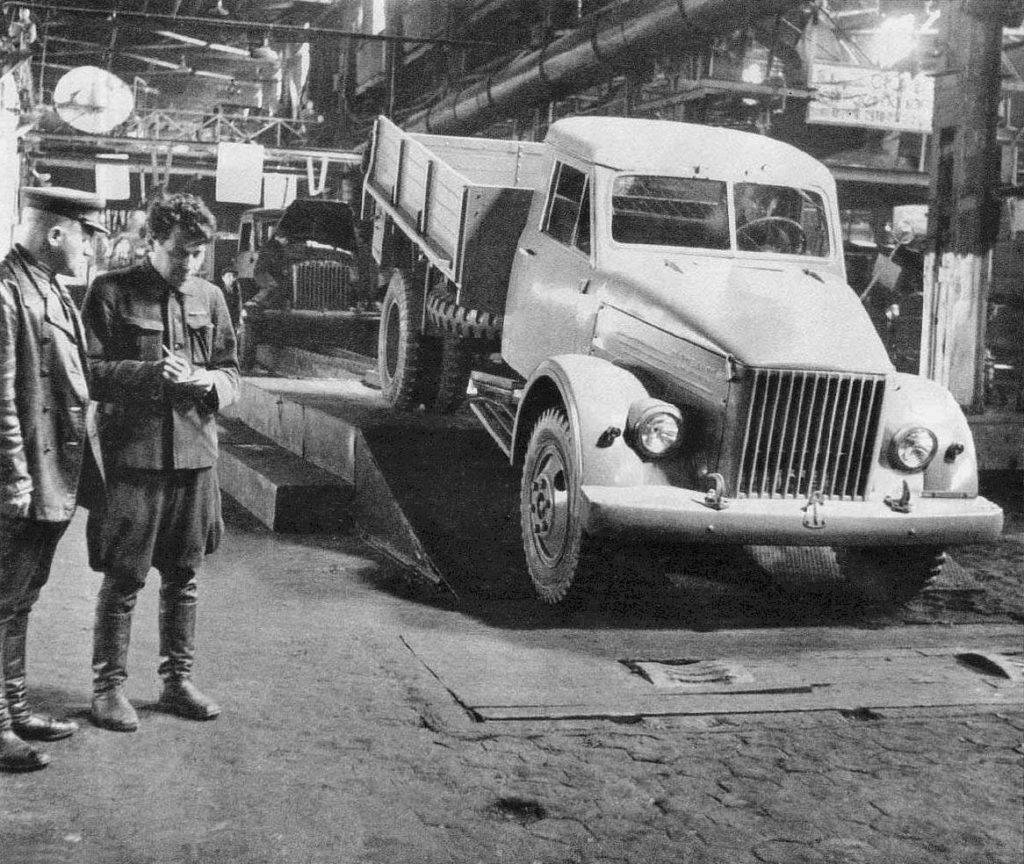

ГАЗ-51 в цеху Горьковского автозавода.

Осенью 1947 года был проведён контрольный автопробег ГАЗ-51 по 5500-километровому маршруту: из Горького в Москву, оттуда через Белоруссию и Украину – в Молдавию, и обратно в Горький. Грузовик показал себя безупречно.

Производство ГАЗ-51 постоянно наращивалось, достигнув своего максимума в 1958 году, когда за год было выпущено более 173 000 грузовиков данной марки. Дополнительно их производство было налажено на Одесском и Иркутском автосборочных заводах. Кроме того, Советский Союз помог наладить производство копий ГАЗ-51 в Польше (грузовик производился под названием «Люблин-51», в Северной Корее («Сынгри-58») и Китайской Народной Республике («Юэцзинь-130»).
Последний грузовик марки ГАЗ-51 сошёл с конвейера Горьковского автозавода 2 апреля 1975 года и отправился в музей предприятия.

Модификации

За тридцатилетний период производства популярного грузовика на его базе были созданы специальные модели различного назначения. В списке представлены опытные и серийные модификации ГАЗ-51:

  • Полноприводной автомобиль двухосный (колесная формула 4х4). Задний мост ГАЗ-51 оснащался одинарными колесами. Серийный выпуск модели продолжался с 1948 по 1946 год. Автомобиль поставлялся на лесозаготовки и в лесничества как вспомогательный транспорт повышенной проходимости. Борта кузова наращивались, машина комплектовалась дугами для установки тента.
  • ГАЗ-93 – самосвал строительного назначения грузоподъемностью 2,25 тонны, компоновка на укороченном шасси ГАЗ-51. Производился малыми сериями Одесским сборочным заводом. Выпуск продолжался с 1948 по 1955 год.
  • ГАЗ-51Н – армейский грузовой автомобиль с кузовом от модели ГАЗ-63, дополнительным бензобаком объемом 105 литров и откидными продольными сиденьями вдоль бортов. Выпускался серийно с 1948 по 1975 год.
  • ГАЗ-51Б – модификация с газобалонной топливной системой, работающей на природном сжиженном газе. Выпускалась небольшими партиями с 1949 по 1960 год на базе ГАЗ-51А.
  • ГАЗ-51Ж – модель, оснащенная базобалонным устройством, функционирующим на нефтяном сжиженном газе. Выпускалась ограниченными партиями с 1954 по 1959 год. Общее количество машин на газовом топливе, сошедших с конвейера, – 12212.
  • ГАЗ-51А – бортовой базовый автомобиль, отличался расширенным кузовом с высокими бортами. Использовался на сельскохозяйственных уборочных работах. Выпускался серийно с 1955 по 1975 год.
  • ГАЗ-51Ф – малосерийная модификация, оснащенная двигателем с зажиганием форкамерно-факельного типа мощностью 80 лошадиных сил. Автомобиль производился в 1955 году.
  • ГАЗ-51С – специализированная модификация с дополнительным топливным баком объемом 105 литров. Автомобиль предназначался для дальних поездок. Выпускался серийно в период с 1956 по 1975 год.
  • ГАЗ-51СЭ – узкоспециализированная модель, оснащенная резервным топливным баком объемом 105 литров и экранированным электрооборудованием. Машина была ориентирована на работу в зонах действия электромагнитных волн.
  • ГАЗ-51Р – грузовое такси с возможностью перевозки людей. Вдоль бортов монтировались откидные сиденья, задний борт оснащался дверкой и лестницей. Серийный выпуск продолжался с 1956 по 1975 год.
  • ГАЗ-51Т – автомобиль предназначался для перевозки крупногабаритных грузов. Модификация выпускалась малыми сериями с 1956 по 1975 год.
  • ГАЗ-51П – тягач с седельным устройством для буксировки полуприцепов грузоподъемностью до 3 тонн. Производился с 1956 по 1975 год.
  • ГАЗ-51Д – специализированное шасси с укороченной на 320 мм рамой предназначалось для самосвалов марки ГАЗ-93А, ГАЗ-93Б, САЗ-2500. Автомобили серийно выпускались с 1958 по 1975 год.
  • ГАЗ-93А – самосвал строительный. Производился на укороченном шасси ГАЗ-51А с 1958 по 1975 год в Одессе и Саранске.
  • Капотные автобусы малого класса: КАвЗ-651А, ПАЗ-651А, ПАЗ-651, ГЗА-651 на 19 сидячих мест. Выпускались на шасси ГАЗ-51. Производство было налажено на Курганском автобусном заводе (КАвЗ) в 1958-1973 годах, Горьковском заводе автобусов (ГЗА) в 1949 году и на Павловском автобусном заводе (ПАЗ) в 1950-1958 годах.
  • Пассажирские автобусы марки ПАЗ-651 на шасси ГАЗ-51 производились на заводах в Киеве, Тарту, Каунасе, Тосно и Борисове. В Сочи в 1955 году было изготовлено сто экскурсионных автобусов типа “кабриолет” с открытым верхом.
  • ГЗА-653 – автомобиль санитарного назначения. Выпускался Горьковским автобусным заводом в период с 1958 по 1975 год.
  • На шасси ГАЗ-51 и ГАЗ-63 производились машины специального назначения: автоцистерны, мебельные фургоны, изотермические автомобили, хлебовозы, пожарные машины, коммунально-ремонтные, автовышки и многие другие.

Дизайн первых моделей

Оформлением автомобиля занимался скульптор Б. Б. Лебедев. Интересен тот факт, что он вылепил из пластилина макет кабины в полный размер.

Было предложено два варианта стилевого оформления:

  • Ранний, который отличался «низкими» крыльями. Этот вариант в последующем раскритиковали за плохую функциональность. При этом водитель не чувствовал габариты автомобиля ГАЗ-56. Кабина обладала хорошо продуманными пропорциями. Эта часть отлично смотрелась с платформой грузовика. Она делала автомобиль более компактным.
  • Поздний, для которого характерно оформление кабины наподобие ГАЗ-53. Но такой вариант был признан неподходящим по габаритам.

Иные судьбы…

Во время войны разрабатывался и новый бронированный вариант – на этот раз оригинальная колесная самоходная установка «изделие 63-СУ», позже известная как ГАЗ-68 или КСП-76. Инициатором создания этой машины в августе 1943 г. стал В. А. Грачёв при поддержке А. А. Липгарта. Используя мосты и раму ГАЗ-63 образца 1939 г., удалось сконструировать весьма низкую (всего 1550 мм высоты), легкую и динамичную бронемашину, вооруженную 76-мм пушкой ЗИС-3. Мосты с чуть увеличенной колеей (1700 мм) подвесили к лонжеронам «63-го», приваренным к корпусу, а помимо рессор в подвеске применили гидравлические амортизаторы. ГАЗ-68 оснащали танковым вариантом двигателя ГАЗ-11 – ГАЗ-202, у него уже была односкатная ошиновка, но все еще механические тормоза и картер переднего моста, по-американски смещенный вправо.

Продолжились работы и по трехоске ГАЗ-33. Образец 1944 г. с тем же индексом (не в последний раз) был создан на основе ГАЗ-63 образца 1943 г. (ведущим конструктором этого «33-го» был Н. Г. Шимановский). Но судьба этой машины была предрешена заранее: слабость (по крутящему моменту и долговечности) силового агрегата, неспособного длительное время работать с полной нагрузкой, перегруженная раздаточная коробка от ГАЗ-63, проходные задние мосты с шестеренчатым перебором на среднем и, наконец, низкий динамический фактор – все говорило о полной бесперспективности дальнейших работ.

Ввиду этого тема «6×6» была передана на ЗИС, имевший более подходящий силовой агрегат ЗИС120, позволявший осуществить более надежный раздельный привод задних мостов, используя сделанную с запасом раздаточную коробку с обеими понижающими передачами. Однако ЗИС-151 с «газовской» ходовой частью будет отдельной темой разговора.

Автор выражает признательность Евгению Игнатьевичу Прочко за помощь в подготовке материала

От химер до «шишиги»

Что касается ГАЗ-33, ГАЗ-34 и ГАЗ-62, то впоследствии эти индексы неоднократно использовали на ГАЗе для обозначения опытных и порой очень удачных конструкций. но ни одна из этих технических химер, объединявших в себе узлы и агрегаты от разных машин, так и не пошла в массовое производство. Лишь один – последний ГАЗ-62 образца 1959 г. в десантном варианте – дошел до конвейера, но из-за отказа от него военных в пользу более тяжелого ГАЗ-66, прозванного позже в народе «шишигой», был выпущен в количестве 80 ед. Не в последнюю очередь судьба ГАЗ-62 в пользу «шишиги» была предопределена увеличением грузоподъемности в транспортной авиации и развитием новых систем десантирования техники. /Ю.П./

Родоначальник «63‑го»…

Параллельно с ГАЗ-11-51 разрабатывали сразу несколько типов полноприводных 2- и 3-осных вариантов. Первым из них стал ГАЗ-63. Его правильнее было бы назвать ГАЗ-11-63, но в документах Наркомата обороны (основного заказчика) горьковские изделия проходили под упрощенными индексами (ГАЗ-42, ГАЗ-60 и т. д.), что в итоге прижилось затем и в заводской индексации.

Работы по ГАЗ-63 начались в апреле 1938-го, но они не имели бы успеха без освоения ШРУСов и закупки оборудования для их производства. Полноприводному грузовику придавали настолько большое значение, что его разработка даже немного отодвинула работы над базовой моделью. Ведущим конструктором по ГАЗ-63 при участии ведущего конструктора ГАЗа Виталия Андреевича Грачёва был назначен Пётр Иванович Музюкин – будущий главный конструктор УАЗа.

Первый ГАЗ-63 был собран на 2 месяца раньше ГАЗ-11-51 и появился в марте 1939 г. Кстати, он оказался вообще первым автомобилем ГАЗа с обоими ведущими мостами, опередив широко известный легковой полноприводник ГАЗ-61. Однако высокая заинтересованность Красной Армии сыграла с машиной злую шутку: практически никаких сведений о машине не просочилось тогда ни в печать, ни в справочную литературу. Со временем машину полностью забыли, и если бы не сохранившийся армейский отчет по ее испытаниям на полигоне в Кубинке, мы вообще не имели бы понятия, с чего начинался хорошо известный ГАЗ-63.

Ввиду срочности заказа первостепенное значение уделили именно трансмиссии и ходовой части, занимаясь внешностью по остаточному принципу.

На ГАЗ-63 образца 1939 г. первоначально установили 76-сильный вариант мотора ГАЗ-11, 4-ступенчатую КП и оригинальную раздаточную коробку со встроенным демультипликатором (передаточное отношение 1,82:1), рычаг управления которой имел четыре положения: 1 – «включен только задний мост», 2 – «включены (жестко) оба моста», 3 – «нейтраль» (передача мощности колесам отсутствует) и 4 – «оба моста включены через демультипликатор». Повышение тяговых свойств автомобиля обеспечивали и главные передачи с передаточным отношением 6,67:1, и специальные шины размерностью 34х7” с развитыми грунтозацепами типа «Граунд грипп». Был разработан совершенно новый, оригинальный передний мост, сходный с ведущим мостом ГАЗ-АА лишь картером. Для ступиц применили нерегулируемые шариковые и роликовые подшипники. На первых порах у ГАЗ-63 было много импортных компонентов: шарниры равных угловых скоростей «рцеппа», шкворневые узлы, те же шины…

Автомобиль временно получил кабину и капот от ГАЗ-АА (потом их планировали унифицировать с аналогичными узлами ГАЗ-11-51 обтекаемых форм), но иной, более объемный и эффективный радиатор; а также крылья с фарами и подфарниками от ГАЗ-М1 и расширенными колесными арками. ГАЗ-63 образца 1939 г. был рассчитан на грузоподъемность 2 т по шоссе и 1,5 т – по бездорожью. Длина машины составляла около 5200 мм, масса с полной нагрузкой – 5450 кг. Затем в ходе испытаний на ГАЗ-63 образца 1939 г. установили 85-сильный вариант двигателя, с которым грузовик при полной нагрузке 2 т развивал по шоссе скорость до 85 км/ч, а на бездорожье преодолевал броды 0,8 м, подъемы до 30° на твердом, и порядка 20° на травянистом или сыпучем грунте. Расход топлива грузовика достигал 25–30 л/100 км в относительно хороших дорожных условиях, а на бездорожье возрастал до 55–60 л.

Скоростные характеристики

Модель оказалась предельно простой. Это была первая в СССР по-настоящему удачная разработка, которая не требовала усовершенствований. Характеристика ГАЗ-51 представлялась безупречной. Автомобиль был быстроходным, его крейсерская скорость составляла около 75 км/час. Машина устойчиво держала дорогу, отличаясь при этом легкостью в управлении. Достаточно мягкая подвеска в сочетании с эффективными гидравлическими амортизаторами позволяла развивать скорость свыше сорока километров в час по проселочным дорогам, что было ощутимым преимуществом в сравнении с другими транспортными средствами.

Сравнение с «трехсотым»

ГАЗ-56 разрабатывался на основе автомобиля ВАЗ-300. Обе модели имели одинаковые мосты, идентичные колесные ступицы с пятью шпильками. Правда, диски у них различались. Автомобиль ВАЗ-300 оснащался колесами, которые обладали профилем обода от легковушек. И задние колеса у него были односкатными. А вот на ГАЗ устанавливались стандартные диски с «окошками».

Кабина также у двух моделей слегка отличалась. Если у «трехсотого» прорези облицовки были горизонтальными, то у 56-го их сделали вертикальными. Сами навесные элементы были более рациональными и простыми. И это не удивительно, ведь ГАЗ-56 разрабатывался с самого начала как грузовик. А УАЗ напоминал американский пикап, созданный из легковой машины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Силовой агрегат. На машины, которые сходили в период с 1958 и 1959-ого года, устанавливали форкамерно-факельный двигатель внутреннего сгорания. Именно данный силовой агрегат считают достоинством 51-ой модели. Еще в 1937-ом году, специалисты, работавшие в Институте химической физики и Центральном институте авиационного моторостроения, приступили к разработке и внедрением вариантов более продуктивного горения бензина в двигателе внутреннего сгорания с внешней системой смесеобразования, где была обедненная горючая смесь в форкамере. Немного спустя, данные работы уже проводились на автомобилях Горьковского автомобильного завода. Платформа двигателя 51-ой модели позволила сконструировать двигатель ГАЗ 52, где была модернизирована головка блока цилиндров, и где было верхнеклапанное расположение. Кроме этого, головка блока цилиндров оснащалась наличием форкамеры на каждый цилиндр. В газораспределительной системе был клапан камеры, сквозь какой осуществлялся впрыск воздушно-горючей смеси, какую зажигала уже обычная свеча. После этого, факел зажигает всю смесь в главной камере. Данный техпроцесс, позволял экономить до 20% горючего, как тогда они считали.

фотография двигатель ГАЗ-52

Также казалось, что подобным образом удастся существенно увеличить мощность силового агрегата вместе с крутящим моментом. Но как показали испытания, мотор ГАЗ 52 было тяжело запустить, экономить горючее тоже не получилось, да и вообще, агрегат неустойчиво функционировал. Более того, проблемы создавал карбюратор, какой даже на самом предприятии, даже грамотные специалисты, почти не могли как-то регулировать, либо настраивать. Однако такие неудачи не остановили специалистов, и они все же довели силовой агрегат до нужного состояния. В результате, вышел 3.4-литровый 85-ти сильный двигатель, какой имел крутящий момент при 3 000 оборотах в минуту — 22.5 кг/м. Данный мотор ГАЗ 52 позволил существенно увеличить динамическую составляющую и сделать машину более экономичной. На 100 километров, ГАЗ-52 кушает около 24-ех литров. Спустя года, в 1990-ых годах, автолюбители заметили грузовики, какие функционировали на дизельном топливе. Немало водителей начали устанавливать новенькие двигателя ГАЗ 52 дизель, какие отличались небольшой ценой в обслуживании.

Армейский автомобиль

До 1950 года кабина автомобиля была деревянной, затем металлической с деревянными дверями, а с 1956 года – цельнометаллической. Она была тесной и холодной, отопитель в конструкции появился только в 1952 году, несмотря на то, что предпусковые прогреватели устанавливались в автомобилях с начала выпуска.

Грузопассажирская платформа с высокими решетчатыми дощатыми бортами оснащалась откидными продольными скамьями для транспортировки солдат. Задний борт был откидным. От непогоды защищал тент, который натягивался на четырех дугах, устанавливаемых в специальные гнезда. Высота автомобиля по тенту составляла 2 810 мм.

Повышало функциональность автомобиля и то, что он мог буксировать прицепы грузоподъемностью две тонны.

Армейский внедорожный грузовой автомобиль ГАЗ-63 использовался для перевозки личного состава, для буксировки орудий, для монтажа боевых установок.

КамАЗ-5320

Семейство трехосных грузовых автомобиль большой грузоподъемности производилось Камским автомобильным заводом с 1976 по 2001 год. Автомобиль имел колесную формулу 6х4 и был первой моделью, выпущенной под маркой «КамАЗ».

КамАЗ-5320 имел 3-х местную кабину, которая располагалась над двигателем и откидывалась вперед, открывая доступ к двигателю. В качестве силового агрегата в этой модели применялся четырёхтактный V-образный восьмицилиндровый дизель КамАЗ-740 10,85 л, мощностью 210 л. с. Позже также устанавливали дизельные двигатели ЯМЗ-238 мощностью 240 л.с.

Рулевое управление было оснащено гидроусилителем, объединённым с рулевым механизмом. Тормозные механизмы всех колёс — барабанного типа, с двумя колодками. Сзади к раме было прикреплено буксирное устройство с двухсторонней амортизацией, рассчитанное на работу с прицепом общим весом 11,5 т.

Вместе с моделью 5320 в серии была также полноприводная версия (6х6) с индексом КамАЗ-4310 (1981-1989). В первую очередь она предназначалась для использования в Вооруженных силах. Грузоподъемность машины составляла 5 или 7 тонн в зависимости от исполнения.

Повторные испытания

Грузовик ГАЗ-56 повторно был отправлен на испытания в 1960 году. Вместо приемки чиновниками грузовик совершил тестовый пробег, занявший полгода. За это время было пройдено двадцать пять тысяч километров. В этом пробеге участвовали автомобили разных стран и производителей. Путь грузовиков проходил по дорогам с различными видами покрытия. Причем они пролегали по разным регионам со сложными условиями. И 56-й справился с испытанием на отлично. Помогли в этом надежные рессоры и прочная рама.

Случались и поломки. Самая главная заключалась в том, что часто выходила из строя электрическая муфта, установленная на вентиляторе системы охлаждения. Позже было принято решение отказаться от ее использования. С плохой стороны показал себя и двигатель. Ему недоставало мощности. Во время движения водитель должен был полностью сосредотачиваться на автомобиле. Эксплуатировать его необходимо было только в щадящем режиме. Кроме того, были обнаружены и другие недостатки. Ступицы были недостаточно надежными, как и крепления рессор. Задний мост часто «подтекал». Каждый день водитель должен был осматривать свое транспортное средство, проводить его техническое обслуживание и ремонт

Тем не менее автомобиль получил разрешение на серийное производство. Правда, с конвейера он так и не сошел. На заводе линии были заняты производством и выпуском нескольких моделей легковых автомобилей. Сначала было желание перенести выпуск грузовика на Ульяновский завод. Но и с этим ничего не вышло. Предприятие было занято производством модели с грузоподъемностью восемьсот килограмм. Она требовала меньших затрат, чем ГАЗ-56. Поэтому от мысли собирать автомобиль на другом заводе решили отказаться.

Простым людям из села было сложно принять грузовик ГАЗ-56, описание которого мы рассматриваем. Качество дорог в то время не имело большого значения. Тогда в первую очередь думали о том, каким образом перевести грузы, а уже после этого считали расходы, которые будут этому способствовать. ГАЗ-56 обладал дорожным просветом всего двести двадцать миллиметров под задним мостом. Этого было очень мало для труднопроходимых сельских дорог, которые в определенные временные периоды были схожи с бездорожьем. В таких условиях мог работать только ЗИС-5, который отличался проходимостью и выносливостью. Даже ГАЗ-51, который был очень популярным грузовиком в те первые послевоенные годы, был не самым лучшим вариантом для таких труднопроходимых участков.

А вот городским пользователям грузовик пришелся бы по вкусу. Его смогли бы использовать торговые и автотранспортные предприятия для перевозки грузов в небольших количествах. Грузоподъемности в полторы тысячи килограмм было бы достаточно для транспортировки и ежедневного использования. Это позволило бы организации сэкономить и получить прибыль. Небольшие размеры в совокупности с неплохой маневренностью позволили бы автомобилю справляться со своей функцией.

Разработка проекта так и осталась теорией. Правда, отдельные наработки были использованы в последующие годы для производства других моделей.

Электрооборудование автомобиля ГАЗ-АА

Шестивольтовое оборудование ГАЗ-АА, с полярностью «плюс на массу» было типичным для того времени. Потребители запитывались от батареи 3СТ-80, ёмкостью 80 а.ч., или генератора ГБФ-4105, с отдачей 13А, и мощностью 80 вт. Так же оставалось и у всех машин ГАЗ-ММ.

Для сравнения укажем, что легковая машина ГАЗ-М1, фактически с тем же мотором,  сразу получила генератор ГМ-71, с отдачей 18 А и мощностью 100 вт. Казалось бы, всё вполне понятно – у чиновничьей «эмки», на целых четыре потребителя больше: второй звуковой сигнал, второй, задний правый фонарь, плафон освещения салона, и даже «закуриватель», (прикуриватель, по терминологии тех лет).

Но что принципиально мешало дать и полуторкам более мощный генератор и АКБ большей ёмкости, для более надёжных запусков моторов в холода? Ведь грузовики, как известно, относятся к категории средств производства…

Но стартёры инерционного типа, модели МАФ-4006, мощность. 0,9 л.с. на всех довоенных машинах ГАЗ, были всё же одинаковыми.

Как уже упоминалось выше, 4-х цилиндровые довоенные моторы автомобилей ГАЗ, имели три разновидности прерывателей-распределителей зажигания, и разумеется, полностью взаимозаменяемых по установке на двигатели.

На ГАЗ-АА применялся узел ИГЦ-4003, с ламельным, (с помощью контактных шин) распределением импульсов высокого напряжения по свечам. Он имел только ручную дистанционную регулировку опережения зажигания.

Почти такой же внешне прибор ИМ-91, получивший центробежный автомат опережения зажигания, устанавливался на двигателях легковых «эмок»

И наконец,  джипы ГАЗ-64 и ГАЗ- 67, получили узлы Р-15 и Р-30, не только с автоматами опережения зажигания, но, и в отличие от «эмок», с легкосъёмными крышками распределителей, и штекерным подсоединением привычных  сегодня, «мягких» высоковольтных проводов.

Пусть читателя не удивляют и не озадачивают совершенно бессистемные, не зависящие от реальности, буквенно-цифровые обозначения узлов и аппаратов довоенного автомобильного электрооборудования.. Возможно, по стандартам того времени, в них были зашифрованы не первые буквы функционального назначения изделий, а имена-фамилии конструкторов конкретных изделий. Во всяком случае, вразумительного объяснения такой «околесице», мы, увы, дать не можем…

А что же имели полуторки, хотя бы ГАЗ-ММ послевоенной сборки? А всё тот же «Вариант №1», что и ГАЗ-АА, начала 30-х годов… Суммируя всё вышесказанное о том, что «газоны» на заводе комплектовались по «остаточному принципу», создаётся впечатление того, что они в производственной программе ГАЗ, были, по сути дела, машинами-изгоями. Хотя это, автоматически, можно было отнести и к их шофёрам. А в приоритете были  «персоналки» для чиновников, и перспективные модели.

Как понял читатель, на полуторках применялись классические батарейные системы зажигания, хотя в 30-х годах существовали и системы зажигания от магнето — автономных генераторов импульсов высокого напряжения. Отечественной промышленностью выпускались магнето типа СС-4 и СС-6, соответственно, для 4- и 6- цилиндровых моторов. Но ни один из имеющихся в нашем распоряжении источников информации тех лет, не подтверждает того, чтобы магнето применялись и на моторах обычных бортовых полуторок.

Системы головного освещения довоенных горьковских грузовиков были более совершенными, чем у их ровесников – московских трёхтонок. Они уже тогда имели «ближний» и «дальний» свет, (у машин ЗИС – единственный режим), и отдельный переключатель только на освещение, ( у московских машин – общий выключатель на все цепи). У полуторок ближний  свет имел мощность ламп в 21 свечу, (21 вт.), а дальний – 32 свечи. Большего тогда вышеупомянутые «грузовые» генераторы не позволяли.

Унифицированный с другими грузовиками, единственный задний  круглый фонарь, имел две секции. Секция габаритного света закрывалась привычным красным стеклом, а секция «стоп»-сигнала – жёлтым. Впрочем, по стандартам того времени, и мощность ламп «стоп» сигнала, составляла 15 св.

На схеме электрооборудования читатель может увидеть указатель уровня  бензина. Но указатель этот был механическим, соединённым с поплавком в баке., располагавшемся за «торпедо» Просто расположение шкалы указателя было выбрано с учётом окна для неё  в общей комбинации приборов. Эта комбинация включала в себя так же амперметр и катушечный спидометр. Катушка спидометра, с нанесёнными цифрами величины скорости поворачивалась относительно неподвижной риски на стекле прибора.

Технические характеристики

Силовой агрегат

На машины, которые сходили в период с 1958 и 1959 года, устанавливали форкамерно-факельный двигатель внутреннего сгорания. Именно данный силовой агрегат считают достоинством 51-й модели.

Еще в 1937 году специалисты, работавшие в Институте химической физики и Центральном институте авиационного моторостроения, приступили к разработке и внедрению вариантов более продуктивного горения бензина в двигателе внутреннего сгорания с внешней системой смесеобразования, где была обедненная горючая смесь в форкамере.

Немного спустя данные работы уже проводились на автомобилях Горьковского автомобильного завода. Платформа двигателя 51-й модели позволила сконструировать мотор ГАЗ 52, где была модернизирована головка блока цилиндров, и где было верхнеклапанное расположение. Кроме этого, головка блока цилиндров оснащалась наличием форкамеры на каждый цилиндр.

В газораспределительной системе был клапан камеры, сквозь какой осуществлялся впрыск воздушно-горючей смеси, какую зажигала уже обычная свеча. После этого факел зажигает всю смесь в главной камере. Данный техпроцесс позволял экономить до 20 % горючего, как тогда они считали.

Также казалось, что подобным образом удастся существенно увеличить мощность силового агрегата вместе с крутящим моментом. Но, как показали испытания, мотор ГАЗ 52 было тяжело запустить, экономить горючее тоже не получилось, да и вообще, агрегат неустойчиво функционировал. Более того, проблемы создавал карбюратор, какой даже на самом предприятии, даже грамотные специалисты почти не могли как-то регулировать, либо настраивать.

Однако, такие неудачи не остановили специалистов, и они все же довели силовой агрегат до нужного состояния. В результате вышел 3.4-литровый 85-сильный двигатель, какой имел крутящий момент при 3 000 оборотах в минуту – 22.5 кг/м. Данный мотор ГАЗ 52 позволил существенно увеличить динамическую составляющую и сделать машину более экономичной.

На 100 километров ГАЗ-52 кушает около 24 литров. Спустя годы, в 1990-х годах, автолюбители заметили грузовики, какие функционировали на дизельном топливе. Немало водителей начали устанавливать новенькие двигателя ГАЗ 52 дизель, какие отличались небольшой ценой в обслуживании.

Трансмиссия

Новый силовой агрегат был синхронизирован вместе с надежной и нешумной пятиступенчатой механической коробкой переключения передач. У нее были синхронизаторы на 3-й и 4-й передаче. Сцепление является однодисковым и сухим. Пример фото снизу.

Подвеска

Ее решили установить рессорного типа, а позже она подвергалась модернизациям. Конструкторский состав решил изменить метод крепления рессор – после усовершенствования крепление производилось вместе с резиновыми подушками. В результате получилось уменьшить давление на основные листы во время скручивания рессор.

Передняя подвеска была на продольных полуэллиптических рессорах вместе с гидравлическими телескопическими амортизаторами. Задняя же подвеска имела только продольные полуэллиптические рессоры с дополнительными рессорами. И впереди и сзади устанавливалась зависимая подвеска.

А чтобы увеличить проходимость грузовиков по плохой дороге, инженерный состав разработал и внедрил самые последние задние мосты, где был кулачковый дифференциал. Это дало возможность более уверенно проходить тяжелые области дороги.

Тормозная система

Она имеет гидравлический привод и гидровакуумный усилитель. На всех колесах применяются только барабанные тормозные механизмы. Есть рабочая и стояночная система.

Рулевое управление

Рулевой механизм получил глобоидный тип. Глобоидный червяк вместе с двухгребневым роликом. Гидравлический усилитель рулевого колеса отсутствует.
