Фосфорные бомбы – ядовитый дым, высокая температура

Тактико-технические характеристики

Рассмотрим некоторые параметры различных «дымовых» боеприпасов, состоящих на вооружении США и России.

60 мм мина M722A181 мм мина М375А3155 мм снаряд М11082 мм мина 53-Д832120 мм мина 53-Д-843122 мм снаряд 3Д4
Общая масса, кг1,724,2444,633,4616,521,7
Масса заряда, кг0,350,77,080,41,9

Стоит заметить, что в России был создан выстрел ВГ-40-МД для 40 мм подствольных гранатомётов. Вещество, которым он снаряжается, прямо не называется, но способность одновременно создавать «дымовую завесу и очаги возгорания» наводит на мысли о белом фосфоре.

Существует и «дымовой» вариант реактивного огнемёта «Шмель» – РПО-Д. Как заявлено, он не только ставит дымовую завесу, но и создаёт «очаги пожара» и «непереносимые условия для живой силы». Состав дымообразующего вещества при этом тоже не уточняется

Осторожность вполне понятна

В Болгарии для гранатомётов типа РПГ-7 производится дымовой выстрел RSMK-7MA, но он снаряжается красным фосфором. Им снаряжаются и болгарские боеприпасы RLV-SMK-4 для подствольных гранатомётов стандарта НАТО.

Теперь желание использовать эффективное оружие ограничивалось риском скомпрометировать себя и быть сурово осужденным «международным сообщством».

При этом надо помнить, что если солдаты готовы убивать и мучить мирное население – они справятся и без «зажигалок». А декларации и конвенции хороши, пока обе стороны готовы придерживаться их условий, или, по крайней мере, бояться ответственности.

Литература и источники

  • Дж. Ван Везер. Фосфор и его соединения. / пер. с англ., под ред. к. т. н. А. И. Шерешевского. М., Издательство иностранной литературы, 1962.
  • Т. Я. Арьев. Термические поражения. Л., «Медицина», 1966—704 стр.
  • полковник В. Семенюта. Зажигательные средства и защита от них // «Военный вестник», № 1, 1968. стр.45-47
  • генерал-майор технических войск Г. Дедовиков. Защита от зажигательных средств // «Военный вестник», № 5, 1968. стр.95-101
  • майор А. Вальков. Наглядно обучаем защите от зажигательных средств // «Военный вестник», № 8, 1968. стр.108
  • полковник С. Калиновский. Обучение офицеров защите от зажигательных средств // «Военный вестник», № 9, 1968. стр.108-111
  • И. Д. Грабовой. Действия войск в условиях массовых пожаров. М., 1969.
  • Л. И. Мотовиловец, В. А. Тарасенков. Зажигательные средства и защита от них. Л., 1970.
  • Защита от оружия массового поражения. изд. 2-е. М., 1971.
  • Методы оказания экстренной помощи больным с термической травмой. / колл. авт., редколл. гл. ред. Л. И. Герасимов. М., НИИСП, 1988.
  • С. К. Боенко, С. А. Полищук, В. И. Родин. Поражения дыхательных путей у обожжённых. Киев, «Здоров’я», 1990—134 стр.
  • О применении оружия массового поражения в иракском городе Фаллуджа // «Зарубежное военное обозрение», № 11 (812), ноябрь 2014. стр.104-105

2.3. Бронебойные боеприпасы

Для поражения бронированной техники (танки, самоходные артиллерийские орудия, бронетранспортёры и т.п.) используются боеприпасы, обладающие кумулятивным поражающим действием, а также кинетические бронебойные снаряды.

Виды бронебойных боеприпасов

1. Кумулятивные.

Кумулятивный эффект (эффект Манро) – усиление действия взрыва путем его концентрации в заданном направлении.

Кумулятивный эффект достигается применением заряда с кумулятивной выемкой конической или сферической формы, обращенной в сторону поражаемого объекта. В зависимости от формы кумулятивной выемки кумулятивный эффект проявляется либо в виде кумулятивной струи, либо – ударного ядра.

Заряды типа «кумулятивная струя»

В заряде с конической кумулятивной выемкой образуется кумулятивная струя – гиперзвуковая металлическая струя, перемещающаяся вдоль оси боеприпаса со скоростью до 10 км/с. Температур струи достигает 6-7 тыс. градусов, давление – 5-6 тыс. кгс/см². Сфокусированные в струе продукты детонации способны прожигать отверстия в броневых перекрытиях толщиной в несколько десятков сантиметров и вызывать пожары. Причём бронепробитие кумулятивной струи не зависит от прочности брони, а зависит от её плотности и толщины.

Заряды типа «кумулятивное ядро»

В заряде со сферической кумулятивной выемкой под действием ударной волны образуется ударное кумулятивное ядро – снаряд диаметром в четверть и длиной в один калибр (первоначальный диаметр выемки), который разгоняется до скорости 2,5 км/с. Бронепробитие ядра меньше, чем у кумулятивной струи, но зато сохраняется на расстоянии до тысячи калибров.

Для защиты от кумулятивных боеприпасов можно использовать экраны из различных материалов, расположенных на расстоянии 15-20 см от основной конструкции. В этом случае вся энергия струи расходуется на прожигание экрана, а основная конструкция остается целой.

2. Кинетические.

Действие кинетического снаряда определяется запасом его кинетической энергии и характеризуется бронепробиваемостью и поражающим действием за бронёй. Чем больше скорость и масса снаряда, меньше угол встречи с бронёй (угол между продольной осью снаряда и нормалью к поверхности брони в точке встречи), тем большую толщину он способен пробить. Поражение за бронёй проявляется в виде ударного, осколочного, фугасного и зажигательного действия снаряда.

Рис. 2.4. Кинетические и кумулятивные бронебойные боеприпасы

Действие

Раны от белого фосфора

При горении белый фосфор развивает температуру до 1300 °C. Температура горения фосфорных боеприпасов зависит от ряда условий (тип используемых боеприпасов, температура и влажность воздуха и т. д.) и составляет 900—1200 °C. Температура горения зажигательных боеприпасов с зарядом из белого фосфора и горючего вещества составляет 800—900 °C. Горение сопровождается обильным выделением густого едкого белого дыма и продолжается до тех пор, пока весь фосфор не выгорит, или пока не прекратится доступ кислорода.

Фосфорные боеприпасы наносят урон открыто расположенной и укрытой живой силе и выводят из строя технику и вооружение. Использование фосфорных боеприпасов приводит также к возникновению пожаров и отдельных очагов возгораний, которые отвлекают силы и средства на их тушение, наносят дополнительный материальный ущерб, затрудняют перемещения, ограничивают видимость, при этом образующиеся в очагах пожара удушливые и ядовитые газы становятся дополнительным поражающим фактором.

При попадании на кожу человека горящий белый фосфор вызывает тяжёлые ожоги.

Белый фосфор является ядовитым, смертельная доза для человека составляет 0,05-0,15 грамм. Белый фосфор хорошо растворяется в жидкостях организма и при попадании внутрь быстро всасывается (красный фосфор нерастворим и потому сравнительно малоядовит).

Острое отравление наступает при вдыхании паров белого фосфора и (или) при попадании их в желудочно-кишечный тракт. Отравление характеризуется болями в животе, рвотой, светящимися в темноте рвотными массами, издающими запах чеснока, поносом. Ещё одним симптомом острого отравления белым фосфором является сердечная недостаточность.

Применение фосфорных боеприпасов оказывает деморализующее психологическое воздействие.

Боевое применение

Фосфорные боеприпасы (в том числе ракеты, ручные гранаты , артиллерийские снаряды и авиабомбы ) применялись во время Первой мировой войны .

Фосфорные боеприпасы (в том числе, артиллерийские снаряды и авиабомбы) применялись во время Второй мировой войны . Так, на вооружении люфтваффе находилась 185-кг авиабомба Brand C 250 A
, снаряженная 65 кг белого фосфора.

Летом 1940 года для английской армии началось производство “стеклянных зажигательных гранат” , которые использовались в качестве ручных или для стрельбы из гранатомётов Northover Projector , в 1943 году началось производство ручных гранат “No. 77, W.P. Mk. 1 “.

В июле-августе 2006 года, в ходе Второй ливанской войны израильская армия применяла фосфорные боеприпасы (в частности, артиллерийские снаряды и авиабомбы с белым фосфором) по территории Ливана. В дальнейшем, Израиль отрицал использование шариковых бомб и фосфорных боеприпасов – вплоть до тех пор, когда их применение не было доказано военными экспертами UNIFIL . Президент Ливана Эмиль Лахуд выступил с заявлением, что в результате применения израильтянами фосфорных снарядов были ранены мирные жители. После этого представитель правительства Израиля выступил с заявлением, что фосфорные снаряды применялись «только по военным объектам». Министр по связям с кнессетом Яаков Эдри сообщил, что применение фосфорных боеприпасов Израилем не является нарушением норм международного права, поскольку Израиль и США не подписывали третий протокол Женевской конвенции 1983 года .

В 2016 году американские войска использовали боеприпасы с белым фосфором в операциях против группировки «Исламское государство» в Ираке для создания завес и подачи сигналов
Связанное с Исламским государством агентство “Амак” опубликовало видео ударов ВВС США боеприпасами с белым фосфором по н.п. Хаджин, удерживаемому джихадистами.

Белый фосфор

Среди всех горючих веществ, использующихся в зажигательных боеприпасах, белый фосфор занимает особое место. Это связано с его уникальными химическими свойствами и в первую очередь с температурой горения, достигающей 800-1000 градусов по Цельсию. Другим важным фактором считается способность этого вещества самовозгораться при взаимодействии с кислородом, находящимся в воздухе. Сгорая, белый фосфор выделяет густой ядовитый дым, который также вызывает ожоги внутренних дыхательных путей и отравление организма.

Доза в 0,05-0,1 г смертельна для человека. Получают белый фосфор искусственным путем при взаимодействии фосфоритов или апатитов с кремнеземом и коксом при температуре 1600 градусов. Внешне он похож на парафин, легко деформируется и режется, что делает его очень удобным для снаряжения любых боеприпасов. Существуют также бомбы, начиненные пластифицированным белым фосфором. Пластификация достигается путем добавлением вязкого раствора синтетического каучука.

Примечания

  1. «White phosphorus is poisonous … White phosphorus has been used for military purposes as a source of smoke and to fill incendiary
    shells and grenades
    »Phosphorus (P) // The New Encyclopedia Britannica. 15th edition. Micropaedia. Vol.9. Chicago, 1994. pp.397-398

  2. Зажигательные вещества // Советская военная энциклопедия. / ред. Н. В. Огарков . том 3. М., Воениздат, 1977. стр.366-367

  3. Зажигательные вещества // Военный энциклопедический словарь. / редколл., гл. ред. С. Ф. Ахромеев . 2-е изд. М., Воениздат, 1986. стр.261

  4. Р. А. Гулянский, Х. Е. Кальван, Ю. Н. Ковалевский, Б. К. Мазанов. Защита населения от современного оружия. Рига, «Авотс», 1989. стр.48-50

  5. майор Д. Волк. Фосфорные боеприпасы // «Зарубежное военное обозрение», № 7 (808), июль 2014. стр.55

  6. Ю. Г. Веремеев. Мины: вчера, сегодня, завтра. Минск, «Современная школа», 2008. стр.344

  7. И. Д. Грабовой, В. К. Кадюк. Зажигательное оружие и защита от него. М., Воениздат, 1983. стр.22

  8. И. Д. Грабовой, В. К. Кадюк. Зажигательное оружие и защита от него. М., Воениздат, 1983. стр.21

  9. И. Д. Грабовой, В. К. Кадюк. Зажигательное оружие и защита от него. М., Воениздат, 1983. стр.12

  10. А. Н. Ардашев. Огнемётно-зажигательное оружие: иллюстрированный справочник. М., ООО издательство «Астрель»; ООО издательство «АСТ», 2001. стр.79-80

  11. Фосфор // Химическая энциклопедия (в 5 тт.) / редколл., гл. ред. Н. С. Зефиров . том 5. М., научное издательство «Большая Российская энциклопедия», 1998. стр.144-147

  12. И. Д. Грабовой, В. К. Кадюк. Зажигательное оружие и защита от него. М., Воениздат, 1983. стр.3

  13. «Белый фосфор ядовит, на воздухе при температуре ок. 40 °C самовоспламеняется
    »Фосфор // Большая Советская Энциклопедия. / под ред. А. М. Прохорова. 3-е изд. том 27. М., «Советская энциклопедия», 1977. стр.561-563

  14. «Белый P высокотоксичен; раскалённый P вызывает сильные ожоги
    »Фосфор // Химический энциклопедический словарь / редколл., гл. ред. И. Л. Кнунянц . М., «Советская энциклопедия», 1983. стр.628-629

  15. «Во время первой (1914-18) и второй (1939-45) мировых войн белым Ф. снаряжали зажигательные бомбы и артиллерийские снаряды
    »Фосфор // Большая Советская Энциклопедия. / редколл., гл. ред. Б. А. Введенский. 2-е изд. том 45. М., Государственное научное издательство «Большая Советская энциклопедия», 1956. стр.344-346

  16. Законы и обычаи войны // М. Ю. Тихомиров, Л. В. Тихомирова. Юридическая энциклопедия. 6-е изд., пер. и доп. М., 2009. стр.345

  17. The Convention on Certain Conventional Weapons
    (англ.)
    . the United Nations Office at Geneva (UNOG). – «The Convention on Prohibitions or Restrictions on the Use of Certain Conventional Weapons Which May Be Deemed to Be Excessively Injurious or to Have Indiscriminate Effects as amended on 21 December 2001(CCW) is usually referred to as the Convention on Certain Conventional Weapons. It is also known as the Inhumane Weapons Convention.». Дата обращения 14 октября 2014.
  18. Конвенция о запрещении или ограничении применения конкретных видов обычного оружия, которые могут считаться наносящими чрезмерные повреждения или имеющими неизбирательное действие
    (рус.)

    . un.org/ru. – «Конвенцию о запрещении или ограничении применения конкретных видов обычного оружия, которые могут считаться наносящими чрезмерные повреждения или имеющими неизбирательное действие, часто называют также Конвенцией по конкретным видам обычного оружия, или Конвенцией о «негуманном» оружии (КНО).». Дата обращения 15 октября 2014.

  19. И. А. Хормач. Возвращение в мировое сообщество. Борьба и сотрудничество Советского государства с Лигой наций в 1919-1934 гг. Монография. М., «Кучково поле», 2011. стр.420-469

  20. И. Д. Грабовой, В. К. Кадюк. Зажигательное оружие и защита от него. М., Воениздат, 1983. стр.5-7

  21. А. Н. Ардашев. Огнемётно-зажигательное оружие: иллюстрированный справочник. М., ООО издательство «Астрель»; ООО издательство «АСТ», 2001. стр.143-145

  22. A. de Quesada, P. Jowett, R. Bujeiro. The Chaco War 1932-35. South America’s greatest modern conflict. London, Osprey Publishing Ltd., 2011. page 8

  23. Ю. Г. Веремеев. Мины: вчера, сегодня, завтра. Минск, «Современная школа», 2008. стр.232-233

  24. Вольнов, Л. Л.
    Ливан: эхо агрессии. – М.:Политиздат , 1984. – С. 52-54.

  25. Качественные чёрно-белые фотографии неразорвавшегося артиллерийского снаряда с ясно различимой маркировкой: Народ победить нельзя! Фотоальбом / сост. В. Ф. Жаров. – М.:Планета , 1983. – С. 24-25.

  26. Ведут химическую войну // Известия : газета. – № 116 (20827). – 25 апреля 1984. – С. 4.

  27. Строев, А. П.
    Никарагуанские очерки. По пути социально-экономического возрождения. – М.:Международные отношения , 1989. – С. 74.

Современность

В 1977 году дополнительный протокол к Женевской конвенции запретил использовать боеприпасы, снаряжённые фосфором, там, где ими могут быть поражены гражданские лица. После этого о подобном оружии, как о зажигательном, обычно не говорят. Официально оно считается дымовым, а зажигательное действие считается побочным.

Применение «дымовых» боеприпасов протокол не остановил – их использовали британцы на Фолклендах, израильтяне в Ливане, по некоторым данным – и российские войска в Чечне. Однако «правовой статус» этого оружия дал возможность использовать любые сведения о его наличии, как повод обвинить воюющую сторону в военных преступлениях.

Так, в 2004 году американские войска применяли «дымовые» снаряды и авиабомбы для подавления иракских позиций в Фаллудже. Это вылилось в скандал, в ходе которого утверждалось, что зажигательное оружие целенаправленно применялось против мирных жителей.

Разумеется, израильтяне со своей стороны заявили, что применяли их только против военных объектов. Позже правозащитники обвиняли израильтян в применении фосфора для обстрела палестинских территорий. Что характерно, самодельные палестинские зажигательные устройства вопросов правозащитников не вызвали.

В 2014 году появились сведения о применении фосфорных бомб на Донбассе. Заявлялось, что правительственные войска Украины используют их против мирных жителей Новороссии. Некоторые эксперты, однако, заключили, что в качестве доказательств использовали запись, демонстрирующую обстрелы Фаллуджи в 2004 году. В тоже время факт наличия у обоих воюющих сторон зажигательных («дымовых») боеприпасов никем не оспаривался.

В настоящее время средства поражения, содержащие белый фосфор, продолжают применяться в Сирии, а также в Йемене.

В каких конфликтах применялся

Белый фосфор применяли повсеместно, начиная с Первой мировой войны, где изначально он входил в состав дымовых гранат. Например, фосфорные боеприпасы использовались американцами во время войны во Вьетнаме и Корее, российскими войсками в первой и второй чеченских кампаниях.

81-мм фосфорная мина. Фото: wikipedia.org

Британские солдаты широко использовали фосфорные гранаты во время Фолклендского конфликта, чтобы уничтожить аргентинские позиции, во время израильско-ливанского конфликта и других.

Нередки были и случаи, когда две противоборствующие стороны использовали белый фосфор, как, например это было в Афганистане. Боеприпасы с белым фосфором использовали США и Талибы.

Кому это выгодно?

Насколько известно, официально ни одно государство не имеет радиологического оружия. Оно невыгодно для традиционных войн: «грязная бомба» не позволяет уничтожать врага мгновенно, как другие виды оружия, ее эффект растянут во времени, кроме того, на долгие годы она делает территорию непригодной для захвата и использования — и даже для ввода войск. В качестве оружия сдерживания «грязная бомба» тоже не лучший вариант, когда есть ракеты с ядерными боеголовками.

Однако, в то время как «грязная бомба» не подходит ни для «горячего», ни для «холодного» вооруженного противостояния, она вполне годится для группировок, ведущих войны нетрадиционными методами, в первую очередь террористических. Радиологическое оружие позволяет наносить максимальный урон мирному населению — следовательно, это идеальное средство устрашения. 11 сентября 2001 года во время крупнейшего теракта под руинами «башен-близнецов» погибли без малого 3000 человек. Если бы в том же самом месте взорвалась средней мощности «грязная бомба» — счет пострадавших пошел бы на миллионы. Канал National Geographic снял 40-минутный видеофильм, демонстрирующий последствия гипотетического взрыва небольшой америциево-стронциевой «грязной бомбы» посреди американского городка — там наглядно смоделированы последствия подобного взрыва.

Еще одно сомнительное преимущество такого вида оружия — его доступность. В одной из публикаций на эту тему «грязную бомбу» неверно, но очень метко назвали «атомной бомбой для бедных». Всего восемь стран мира имеют ядерное вооружение. Для того чтобы сделать настоящую атомную бомбу, нужны ресурсы, которые есть только у развитых государств: исследовательские лаборатории, высокотехнологичное производство, наконец, оружейный уран или плутоний, которые так просто не достанешь. «Грязную» же бомбу можно изготовить буквально «на коленке». Радиоактивные изотопы сейчас применяются весьма широко: в промышленности и энергетике, в медицине, в науке и даже в быту (например, детекторы дыма часто делаются на основе америция-241), поэтому при желании добыть достаточное для изготовления бомбы количество радиоактивных веществ не составляет проблемы. Не случайно в ходе боевых действий США на Ближнем Востоке и в лагерях чеченских боевиков, как пишет пресса, не раз находили чертежи «грязных бомб» (впрочем, последнее может быть и «уткой»).

Есть и еще один неприятный сценарий, аналогичный по эффекту использованию радиологического оружия: террористический акт с обыкновенным взрывом на атомной электростанции.

Сегодня, когда опасность террористических актов высока, людям необходимо знать, что происходит и как следует себя вести при взрывах, в том числе при взрывах «грязных бомб». Видимо, тут стоит адресовать читателей к фильму National Geographic, который так и называется — «Грязная бомба» (Dirty Bomb). И хотя фильм демонстрирует действия американской системы гражданской обороны, российский зритель также может почерпнуть из него немало полезной информации.

Статья «Грязная бомба: ящик Пандоры» опубликована в журнале «Популярная механика»
(№1, Январь 2012).

Что такое фосфорная бомба

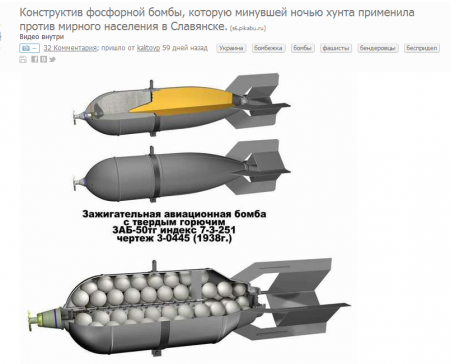

Современные фосфорные бомбы – это авиационные боеприпасы, состоящие из корпуса, горючего наполнителя в виде белого фосфора или комплексного заряда из нескольких смесей, а также механизма для его воспламенения. Их можно условно разделить на два вида по способу срабатывания: в воздухе и после удара о поверхность. Первые приводятся в действие управляемым детонатором, исходя из нужной высоты и скорости полета самолета, вторые взрываются непосредственно при ударе.

Корпус такой авиабомбы часто изготавливают из горючего сплава под названием «электрон», состоящего из магния и алюминия, который сгорает вместе со смесью. Нередко к фосфору добавляют другие горючие вещества, например напалм или термит, что существенно увеличивает температуру горения смеси. Действие фосфорной бомбы подобно взрыву бомбы, наполненной напалмом. Температуры горения обоих веществ примерно одинаковы (800-1000 градусов), однако для фосфора и напалма в современных боеприпасах этот показатель превышает 2000 ˚ С.

На вооружении ВВС некоторых армий есть кассетные зажигательные авиабомбы, представляющие собой специальный контейнер, начиненный десятками мелких бомб. Сброшенный контейнер управляется бортовой системой наблюдения и раскрывается, находясь на определенной высоте, что дает возможность основным боеприпасам поразить цель более точно. Для того чтобы понять, что такое фосфорная бомба в действии, необходимо осознавать опасность, которую представляют ее поражающие факторы.
