Бронированная машина БА-20 советского производства

Примечания

  1. ↑ инженер Е. Прочко. Штабной, связной, разведывательный // журнал “Техника молодёжи”, № 5, 1983. стр.24-25
  2. ↑ М. В. Коломиец. Броня на колёсах. История советского бронеавтомобиля 1925–1945 гг. М.: “Яуза”, ООО “Стратегия КМ”, “Эксмо”, 2007. стр.377
  3. ↑ Е. Д. Кочнев. Автомобили Великой Отечественной. М., ЭКСМО, 2010. стр.102-105
  4. ↑ БА-20 // Л. Д. Гоголев. Бронемашины. Очерки об истории развития и боевом применении. М., ДОСААФ, 1986. стр.24-26
  5. ↑ М. В. Коломиец. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. М.: «Яуза», ООО «Стратегия КМ», «Эксмо», 2007. стр.191-204, 377—378
  6. Л. Д. Гоголев. Бронемашины. Очерки об истории развития и боевом применении. М., ДОСААФ, 1986. стр.60
  7. М. В. Коломиец. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. М.: «Яуза», ООО «Стратегия КМ», «Эксмо», 2007. стр.281-285
  8. М. В. Коломиец. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. М.: «Яуза», ООО «Стратегия КМ», «Эксмо», 2007. стр.315
  9. М. В. Коломиец. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. М.: «Яуза», ООО «Стратегия КМ», «Эксмо», 2007. стр.316
  10. М. Коломиец. Лёгкие бронеавтомобили Красной Армии довоенной постройки. — Москва: Стратегия КМ, 2007. — С. 79. — 79 с. — (Фронтовая иллюстрация № 2 / 2007). — 2000 экз. — ISBN 5-90126-601-3.
  11. М. В. Коломиец. Броня на колёсах. История советского бронеавтомобиля 1925—1945 гг. М.: «Яуза», ООО «Стратегия КМ», «Эксмо», 2007. стр.322
  12. . the.shadock.free.fr (15 May 2018). Дата обращения 2 июня 2018.

Бронеавтомобили на шасси ГАЗ М-1

Единственным серьезным военным предназначением «эмок» были легкие броневики двух серий. Первый — ФАИ-М являлся модернизацией модели ФАИ, которая сводилась к перестановке старого бронекорпуса на новое удлиненное шасси ГАЗ М-1.

Пулеметная бронемашина ФАИ-М с задней площадкой для запасного колеса

При этом на освободившемся заднем свесе установили топливный бак с защитным бронелистом и уложили запасное колесо. По решению военной комиссии машина обладала «неполноценным бронированием» и применялась как вспомогательная боевая единица.

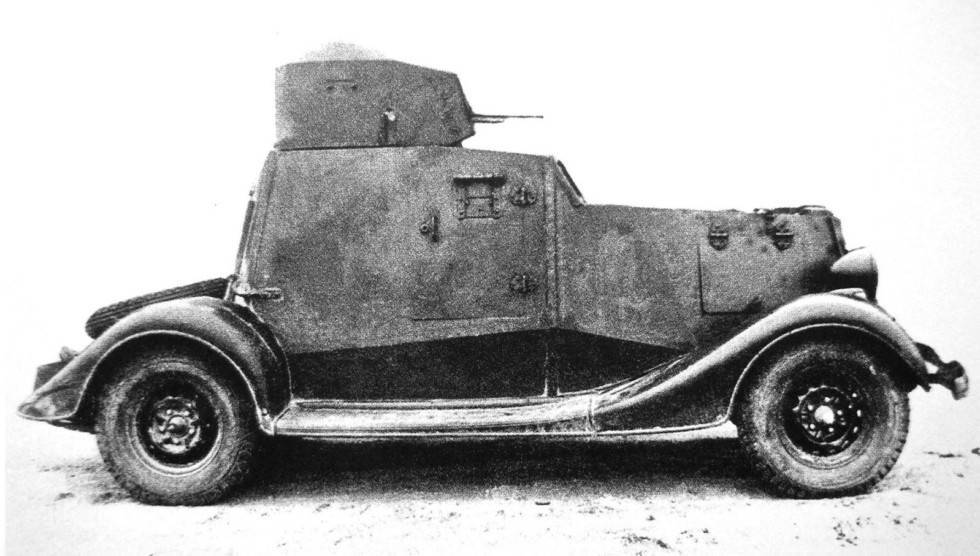

Самый распространенный в РККА бронеавтомобиль БА-20 на базе ГАЗ М-1

Летом 1936 года Выксунский завод ДРО приступил к сборке нового бронеавтомобиля БА-20 с более вместительным корпусом из наклонных листов катаной стали Ижорского завода. На нем применяли старую башню от модели ФАИ или новую коническую с пулеметом ДТ, пулестойкие шины с упругим резиновым наполнителем и радиостанцию с поручневой антенной, смонтированной на кронштейнах вокруг корпуса.

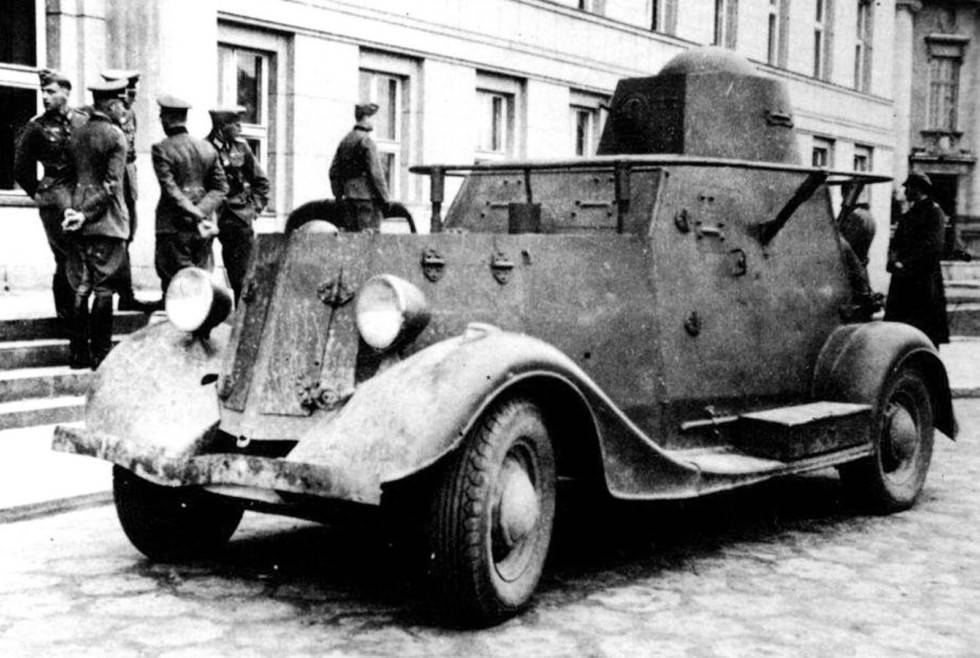

БА-20 в охране переговоров представителей РККА и Вермахта о передаче советской стороне города Брест-Литовска. 21 сентября 1939 года

Железнодорожный броневик снабжался четырьмя съемными металлическими колесами с ребордами, для установки которых служил подъемный домкрат. При движении по рельсам рулевой механизм блокировался в нейтральном положении.

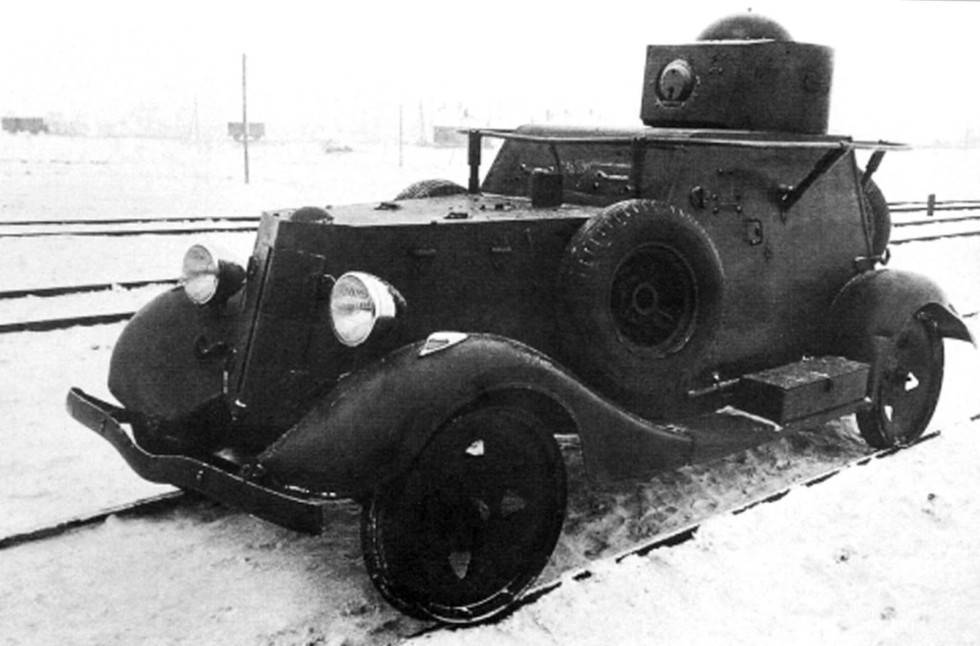

Железнодорожный вариант БА-20 с металлическими колесами. 1938 год

В 1939-м в производство поступил модернизированный вариант БА-20М на специальном усиленном шасси ГАЗ-МС. Он отличался измененной формой корпуса, более высокой расширявшейся книзу башней конической формы, усиленным бронированием и новыми радиосредствами. В этой серии также существовал железнодорожный вариант со сменными колесами.

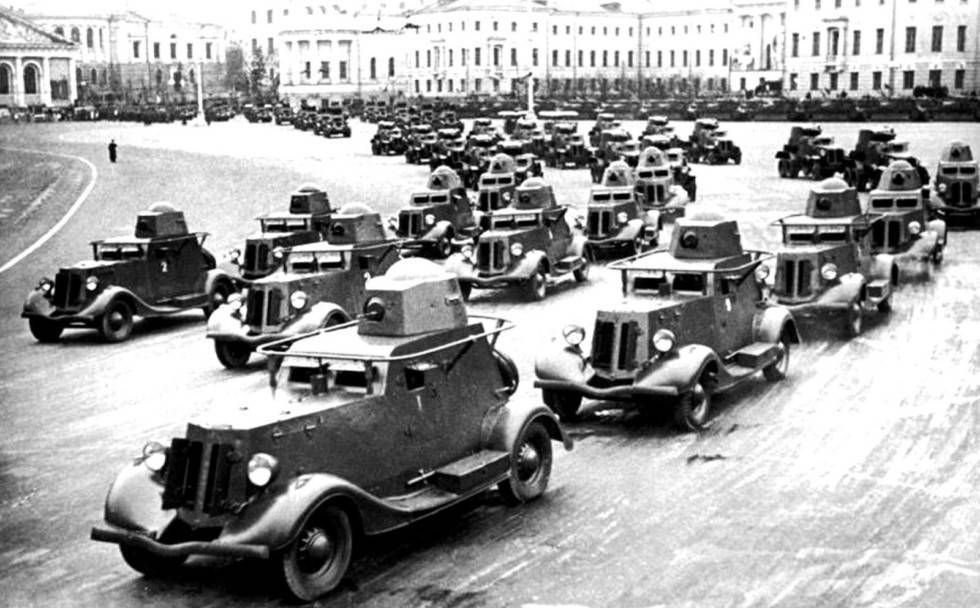

Колонна бронемашин БА-20М перед парадом на Красной площади. 1939 год

Броневики серии БА-20 участвовали в советско-японских столкновениях, финляндской войне и на первом этапе Великой Отечественной практически все были уничтожены или захвачены против­ником. Они применялись в немецких полицейских, горнострелковых частях и подразделениях СС. В Финляндии трофейные машины были модернизированы и оставались на воинской службе до начала 1950-х.

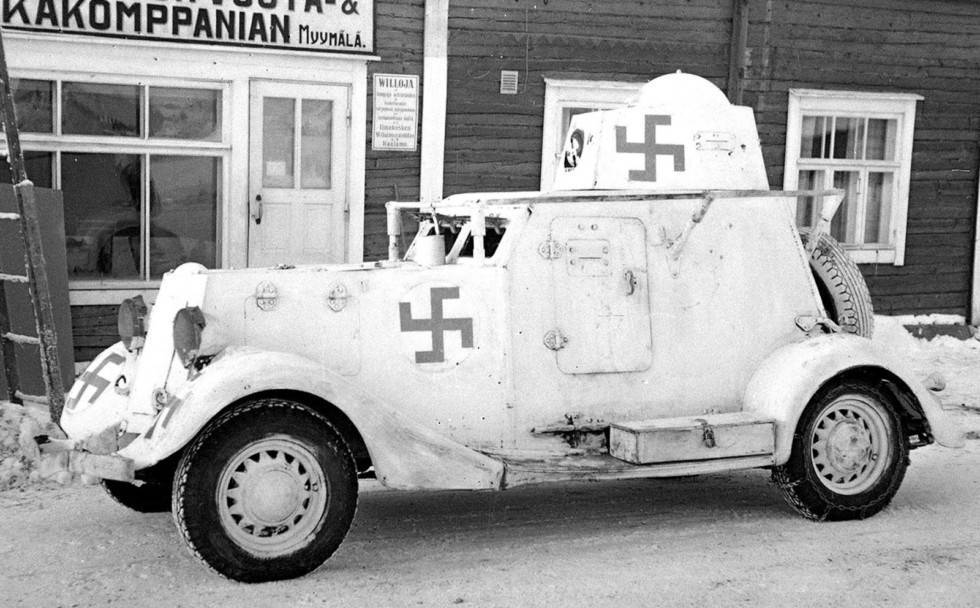

Перекрашенный трофейный БА-20 в финском поселке Вяртсиля (из архива Esa Muikku)

В область военизированных легковых машин Московский автозавод имени И. В. Сталина тоже внес свою посильную лепту, создав малоизвестные специальные версии своей представительской модели ЗИС-101, служившие личными машинами руководства СССР и командования Красной армии.

ГАЗ-А (1932–1936 гг.)

Простая и неприхотливая легковушка ГАЗ-А с открытым пятиместным кузовом, идентичная амери­канскому прототипу Ford-A и унифицированная с грузовиком ГАЗ-АА, с первых же дней произ­вод­ства в больших объемах поступала во все подразделения вооруженных сил СССР.

Военные исполнения автомобиля ГАЗ-А

В первой половине 1930-х простота, практичность, надежность и хорошая для тех времен проходи­мость сделали ГАЗ-А основным легковым автомобилем Красной армии. Он служил разъездной машиной офицеров среднего командирского звена, использовался для штабных целей, связи и доставки срочных депеш. В РККА его оснащали глухим тентом с целлулоидными боковыми окнами, а на некоторых обычные двери заменяли брезентовыми фартуками.

Серийный открытый легковой автомобиль ГАЗ-А в Красной армии

На машинах ГАЗ-А впервые появились компактные армейские радиостанции серии 5АК со стойками для подъема и натяжения антенны. В 1939-м автомобили проходили испытания на специальной подвеске под фюзеляжем тяжелых бомбардировщиков для транспортировки по воздуху и посадоч­ного десантирования.

Легкая мобильная радиостанция 5АК «Призма» на автомобиле ГАЗ-А

В 1935 году в Научном автотракторном институте (НАТИ) на ГАЗ-А была оборудована командирская пожарная машина быстрого реагирования с передним водяным насосом, которую планировали использовать в военно-воздушных подразделениях РККА. В ее задней части помещался кожух для рукавов в скатках, а всасывающие коммуникации перевозили в специальных ящиках-коробах, игравших также роль подножек.

Опытная пожарная машина конструкции НАТИ на шасси ГАЗ-А

Машина ГАЗ-А стала основой ряда оригинальных поисковых конструкций повышенной проходи­мости. В 1933-м она появилась в трехосном исполнении ГАЗ-ТК для монтажа безоткатной пушки. Затем на ее агрегатах собрали второй трехосный вездеход ГАЗ-АААА и полугусеничную машину с движителями Kegresse (о них читайте в следующих статьях).

Цельнометаллический пикап ГАЗ-4 для фельдъегерской службы

В Красной армии простой и неприметный цельнометаллический пикап ГАЗ-4 на шасси ГАЗ-А, помимо доставки срочных донесений и грузов, перевозил шестерых военнослужащих или счетве­рен­ный пулемет, снабжался специальными штабными кузовами с радиостанцией и санитарными версиями с повышенным расположением крыши.

Пикапы ГАЗ-4 с четырьмя спаренными пулеметами на параде в Москве (кинокадр)

Самыми же оригинальными стали экспериментальные облегченные машины с подвеской на удли­ненных рессорах, открытыми кабинами и кузовами для размещения нескольких солдат-парашюти­стов, которые транспортировали в трюмах или под фюзеляжами тяжелых бомбардировщиков для доставки в заданный район десантирования.

Основной боевой машиной на шасси ГАЗ-А был легкий разведывательный бронеавтомобиль ФАИ, который первоначально базировался на советско-американском шасси Ford-A и снабжался поворот­ной башней с 7,62-мм пулеметом. В 1934 году к его серийному производству приступил Выксунский завод дробильно-размольного оборудования (ДРО) из городка Выкса.

Разведывательные бронемашины ФАИ на майском параде 1936 года

Через два года появился железнодорожный вариант, у которого на обычные колеса с пневмати­ческими шинами надевали металлические колеса с ребордами (бандажи).

Железнодорожный вариант броневика ФАИ со съемными бандажами

Фото БА-64

Отреставрированный бронеавтомобиль БА-64

Похожее

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 – бронированная разведывательно-дозорная машина

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» – командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БМО-Т – тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

БРЭМ-К – бронированная ремонтно-эвакуационная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БММ-80 «Симфония» бронированная медицинская машина

СПМ – специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

АЗМ – аэротранспортабельная землеройная машина

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

КДХР-1Н «Даль» – комплекс дистанционной химической разведки

БРЭМ-80У – ремонтно-эвакуационная машина

РМ-Г «Десна» – ремонтная гусеничная машина

“Мгебров-Рено” – бронеавтомобиль царской армии

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

You have no rights to post comments

Тактико-технические характеристики БА-20

Экипаж, чел.: 2-3Годы производства: 1936—1942Годы эксплуатации: 1936—1957Количество выпущенных, шт.: 2108

Вес БА-20

– 2,52 тонн

Размеры БА-20

– Длина корпуса, мм: 4310- Ширина корпуса, мм: 1750- Высота, мм: 2130- База, мм: 2845- Колея, мм: 1440- Клиренс, мм: 240

Броня БА-20

– Тип брони: стальная катаная- Лоб корпуса, мм/град.: 9- Борт корпуса, мм/град.: 6- Корма корпуса, мм/град.: 6- Днище, мм: 4- Крыша корпуса, мм: 4- Лоб башни, мм/град.: 9- Борт башни, мм/град.: 9- Корма башни, мм/град.: 9- Крыша башни, мм: 4

Вооружение БА-20

– Пулемёты: 1 × 7,62-мм ДТ- Другое вооружение: радиостанция 71-ТК-1

Двигатель БА-20

– Тип двигателя: ГАЗ-М

Скорость БА-20

– Скорость по шоссе, км/ч: 90- Скорость по пересечённой местности, км/ч: 36- Запас хода по шоссе, км: 350 (БА-20); 450 (БА-20М)- Запас хода по пересечённой местности, км: 270; 335 (БА-20М)- Удельная мощность, л. с./т: 19,8

– Колёсная формула: 4 × 2- Тип подвески: на листовых рессорах- Преодолеваемый подъём, град.: до 15- Преодолеваемая стенка, м: 0,24- Преодолеваемый ров, м: 0,35- Преодолеваемый брод, м: 0,5

ГАЗ М-1 (1936–1943 гг.)

Легендарный ГАЗ М-1 (Молотовец первый), лучше известный как «эмка», применялся в Красной армии в своем обычном обличье прочного и удобного пятиместного седана с 50-сильным мотором, служившего разъездной и штабной машиной офицеров всех уровней до высшего командного состава. Ее серийный выпуск прекратился через два месяца после начала Великой Отечественной.

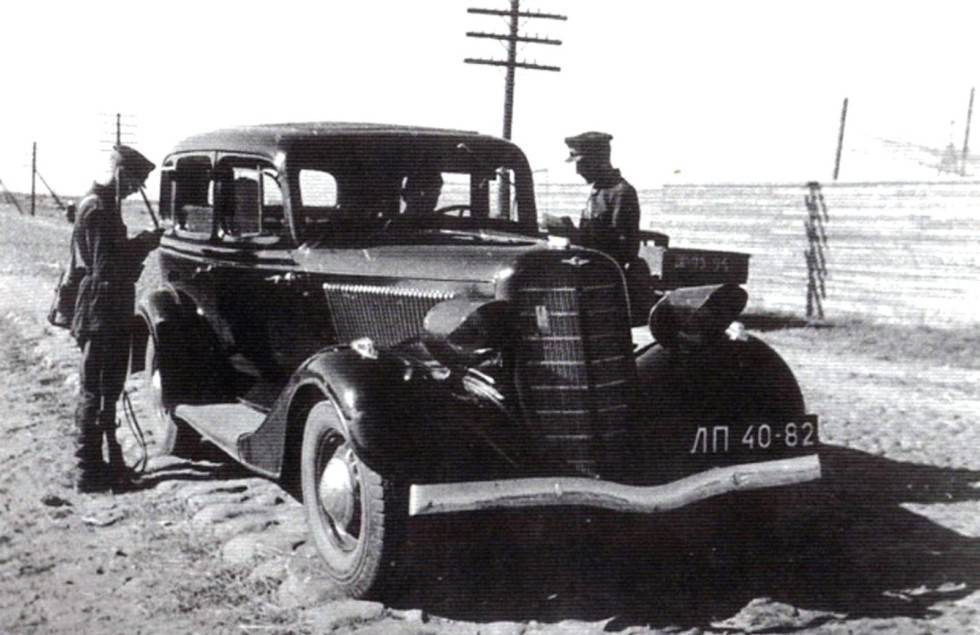

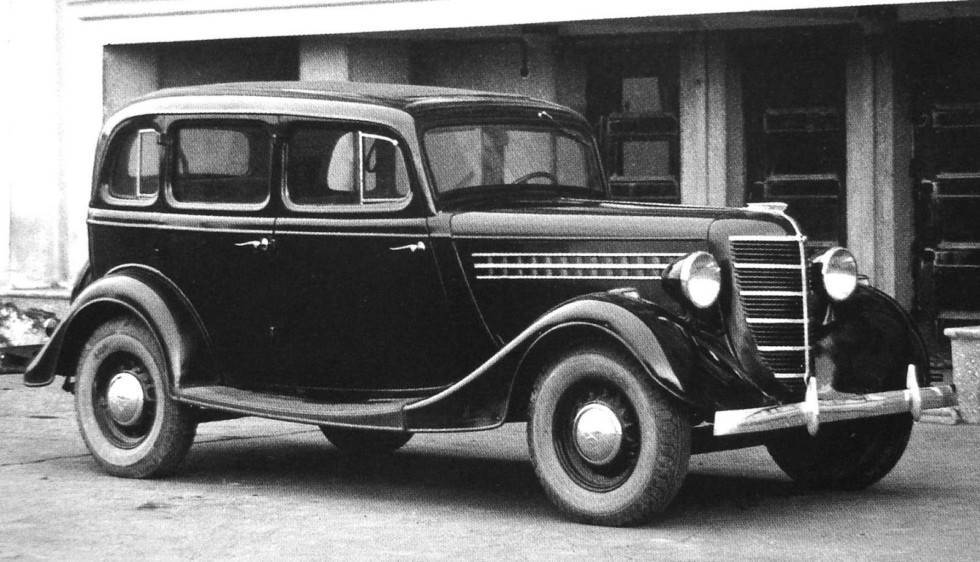

Легковой автомобиль ГАЗ М-1 раннего выпуска на службе госбезопасности

В первые годы войны из оставшихся деталей удалось собрать небольшую партию «эмок» упрощен­ной комплектации. Они лишились одной штатной фары, молдингов, указателей поворотов, гнутых бамперов и колесных колпаков, снабжались светомаскировкой, звуковыми спецсигналами и поисковой фарой.

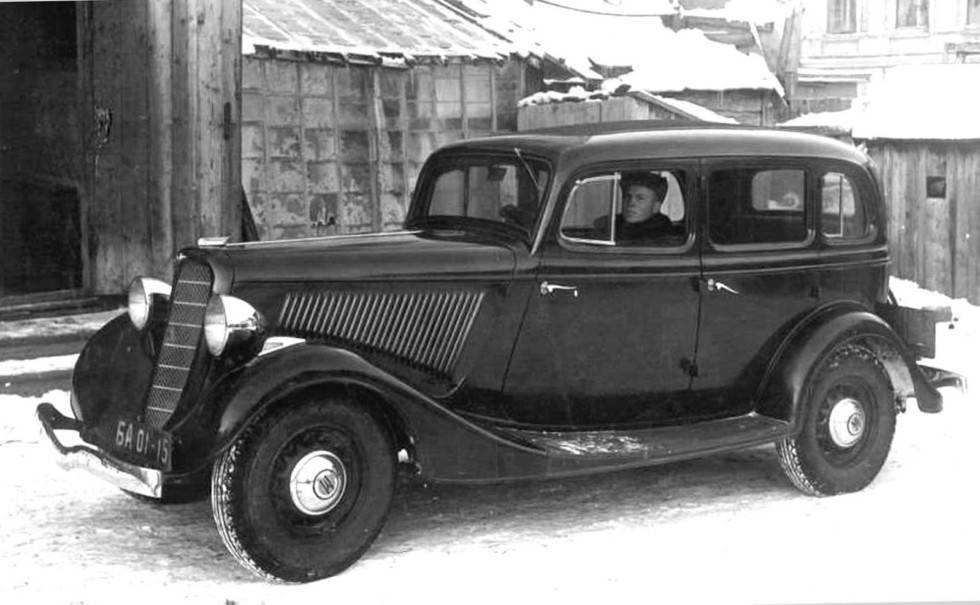

Гражданский ГАЗ М-1 в «военной форме» с маскировочными козырьками на фарах

Взвод машины боевой: «эмка» в разгар войны с одной фарой и прямым бампером

Простой цельнометаллический пикап ГАЗ-415 (М-415) с двухместной кабиной и кузовом с продоль­ными скамьями в стандартном исполнении служил в РККА для перевозки шести человек личного состава, установки радиостанций и на парадах часто возглавлял колонны автобронетехники.

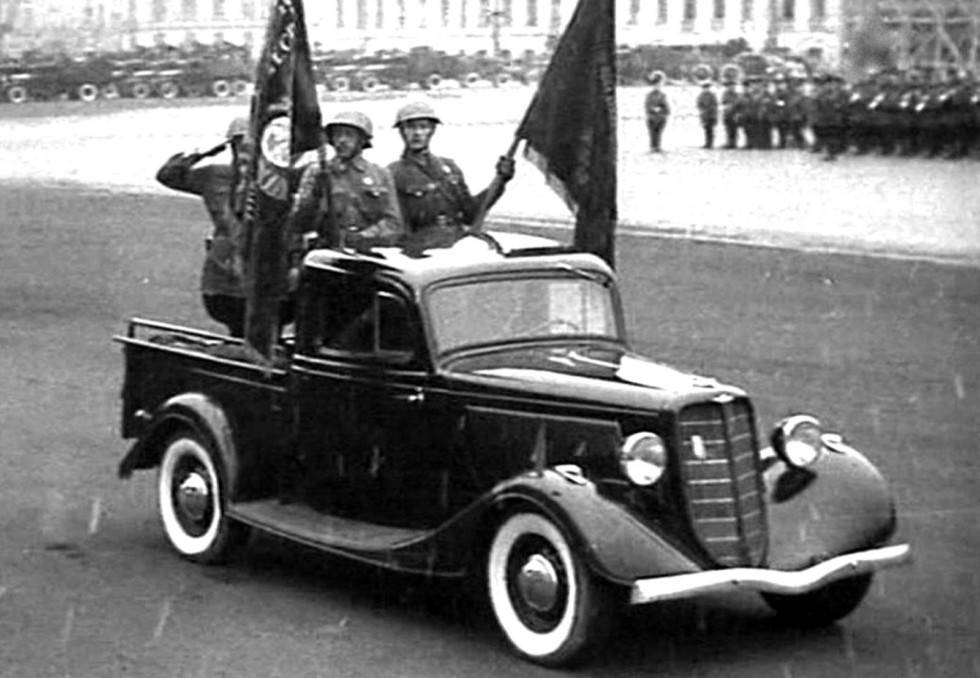

Знаменосцы на пикапе ГАЗ-415 возглавляют военный парад в Ленинграде

В конце 1930-х из нескольких перспективных более мощных производных версий «эмки» ни одна машина не получила широкого признания в армии. Исключением можно считать автомобили ГАЗ-11-73 с американским 76-сильным двигателем Dodge Six (ГАЗ-М) и измененной облицовкой передка: накануне войны все они поступили в Красную армию как командирские и штабные версии. В разгар войны собрали еще несколько экземпляров, а пик их производства пришелся на первый мирный 1946 год.

Серийный седан ГАЗ-11-73 — модернизированная более мощная «эмка»

Еще в 1940-м на этом шасси собрали опытные пикапы ГАЗ-11-415 с двумя откидными скамейками на шесть человек, но организацию их выпуска прервала война.

Производство

В июле 1936 года техническую документацию передали на Выксунский завод дробильно-размольного оборудования, который начал их серийное производство. Производство заполненных губчатой резиной пулестойких гусматических шин размера 7,00-16 для бронеавтомобилей БА-20 передали на ленинградский завод «Красный Треугольник». Всего с июля до конца декабря 1936 года завод выпустил .

В марте — апреле 1937 года инженеры Выксунского завода ДРО Миронин и Сухов спроектировали для БА-20 новую коническую башню повышенной пулестойкости, но тем не менее, первые из выпущенных в 1937 году БА-20 ещё имели цилиндрическую башню старого образца. В третьем квартале 1937 года к производству пулестойких шин для БА-20 был подключён Ярославский резино-асбестовый комбинат. 20 ноября 1937 года завод получил приказ наркомата тяжёлого машиностроения СССР продолжать выпуск бронемашин БА-20 только в варианте с новой конической башней, усиленной передней осью и усиленными колёсами.

При постройке некоторых выпущенных в 1938 году БА-20 использовали детали бронекорпусов, ранее выпущенных заводом для бронеавтомобилей ФАИ-М.

С осени 1938 года в конструкцию бронемашин внесли дополнительные изменения: были усилены рессоры, задний мост, а толщина брони лобового листа и башни увеличена до 9 мм. Модифицированный вариант назван БА-20М. Всего в 1938 году было выпущено (из них 30 для Монголии) и 35 в варианте ж-д.

В 1939 году выпущено , еще 30 были собраны в счет поставки в 1938 году 30 машин в Монголию. Итого 365, из них 42 в варианте ж-д.

В 1940 году — (РККА — 338 и 22 ж-д, НКВД — 14, НКВМФ — 3 ж-д).

В конце 1930-х годов на основе опыта производства и эксплуатации лёгких бронеавтомобилей принято решение о создании нового бронеавтомобиля для замены ФАИ и БА-20. В результате, разработаны и построены опытный бронеавтомобиль БА-21 (на трехосном шасси ГАЗ-21), опытный бронеавтомобиль ЛБ-23 (на трехосном шасси ГАЗ-22) и опытный бронеавтомобиль ЛБ-НАТИ, которые не производились серийно. В дальнейшем, перед началом Великой Отечественной войны принято решение о создании нового лёгкого бронеавтомобиля для замены БА-20 на полноприводном двухосном шасси.

В январе — мае 1941 года выпущено 239 БА-20 (РККА — 228, НКВД — 4, НКВМФ — 3 и 4 ж-д).

В июне 1941 года выпущено 40 БА-20 и 16 БА-20ж-д, за июль — декабрь 1941 г. — ещё 317, включая 15 БА-20 ж-д.

9 февраля 1942 года ГКО СССР принял постановление № 1415сс о прекращении производства бронемашин БА-20, в соответствии с которым 11 марта 1942 года наркомат танковой промышленности составил приказ № 268 о прекращении производства БА-20, который был направлен на завод. Производство БА-20 завершено в июле 1942 года. Всего с начала января до прекращения производства в июле 1942 года выпущено .

1936193719381939194019411942Всего
БА-20 лин333265
БА-20 рад2221329132684
БА-20М лин30241105376
БА-20М рад116135233632882
БА-20 ж-д352661
БА-20М ж-д16253576
Всего352533653653776121372144
