БРДМ-2 – старожил в армии

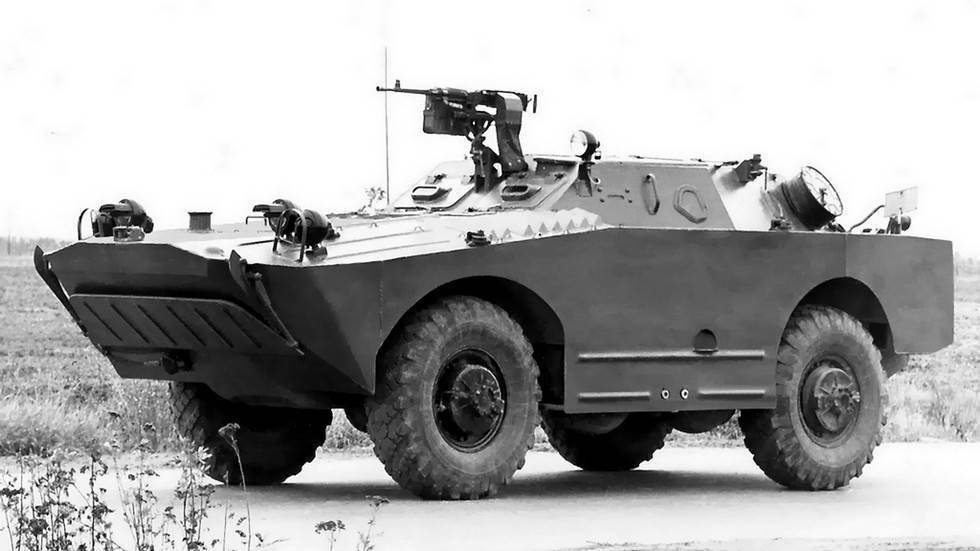

Тактико-технические характеристики БРДМ-1

Экипаж, чел.: 2Десант, чел.: 3Производитель: ГАЗГоды производства: 1957—1966Количество выпущенных, шт.: около 10 000, включая машины на базеКомпоновочная схема: силовое отделение в лобовой части машины, объединённое боевое и управления — в кормовой

Вес БРДМ-1

– 5,6 тонн

Размеры БРДМ-1

– Длина корпуса, мм: 5700- Ширина корпуса, мм: 2250- Высота, мм: 1900 по крыше, 2295 по пулемёту- База, мм: 2800- Колея, мм: 1650- Клиренс, мм: 315

Броня БРДМ-1

– Тип брони: стальная катаная- Лоб корпуса, мм/град.: 7—11- Борт корпуса, мм/град.: 7- Корма корпуса, мм/град.: 7- Днище, мм: 4- Крыша корпуса, мм: 5- Лоб рубки, мм/град.: 11- Борт рубки, мм/град.: 7- Корма рубки, мм/град.: 7- Крыша рубки, мм/град.: 5

Вооружение БРДМ-1

– Пулемёты: 1 × 7,62-мм СГМБ обр. 1949 г.

Двигатель БРДМ-1

– Тип двигателя: ГАЗ-40П- Мощность двигателя, л. с.: 85—90

Скорость БРДМ-1

– Скорость по шоссе, км/ч: 80- Скорость по пересечённой местности, км/ч: 25—30 по грунтовой дороге, 9 на плаву- Запас хода по шоссе, км: 500- Запас хода по пересечённой местности, км: 85 на плаву- Удельная мощность, л. с./т: 15,2—16,1

– Колёсная формула: 4 × 4 (дополнительные колёса подняты), 8 × 8 (все колёса)- Тип подвески: независимая на листовых рессорах с гидравлическими амортизаторами- Удельное давление на грунт, кг/см²: регулируемое, 0,5—3,0- Преодолеваемый подъём, град.: 42- Преодолеваемая стенка, м: 0,4- Преодолеваемый ров, м: 1,22- Преодолеваемый брод, м: плавает

БРДМ-2:

1 – волноотражательный щит; 2 – передний крюк для буксировки на плаву; 3 – фара; 4 – зеркало заднего вида, 5 — осветитель прибора ночного видения; 6 — пулемёт КПВТ; 7 — прибор наблюдения командира; 8 – ниша наблюдения; 9 – багор; 10 – башня; 11 – пила; 12 – фильтро-вентиляционная установка; 13 – катушка буксирного троса; 14 – глушитель; 15 – задний крюк для буксировки на плаву; 16 – заслонка водомётного движителя; 17-задний крюк для буксировки по суше; ^-дополнительное выдвижное колесо; 19 – балансир дополнительного колеса; 20 – крышка тормозного барабана колеса; 21 – кронштейн рессоры переднего колеса; 22 – передний крюк для буксировки по суше

Размещение приборов наблюдения командира машины:1 – рукоятка для открывания и закрывания броневой крышки смотрового люка; 2, 6 – приборы ТНП-Б; 3 – ветровое стекло; 4 – прибор ТПКУ-2Б; 5 – прибор ТНПО-115; 7 – блок БТ-6-26 питания прибора ТВНО-2Б

Размещение приборов наблюдения водителя:1 — приборы ТНП-Б (3 шт.); 2 — прибор ТНПО-115; 3 — центральный прибор ТНПО-115, вместо которого устанавливается прибор ТВНО-2Б; 4 – правый прибор ТНП-Б; 5 – рукоятка для открывания и закрывания броневой крышки смотрового люка; 6 – ветровое стекло в смотровом люке; 7 – высоковольтный кабель с разъёмом в укладке

Башенная пулемётная установка:1 – стопор башни;2 – электрощиток башни;3 – планка стопора люльки;4 – защёлка коробкодержателя;5 – гильзолентосборник;6 – штифт планки стопоралюльки; 7 – кнопка  электроспуска ПКТ;8 – рукоятка маховика механизма поворота башни; 9 – кнопка электроспуска КПВТ;10  – прицел ПП-61 AM;11 – рукоятка тормоза подъёмного механизма; 12-рукоятка перезарядки КПВТ; 13 – рукоятка маховика подъёмного механизма;14 – рукоятка стеклоочистителя;15 – рукоятка тормоза башни

С. ШУМИЛИН

БРДМ-1 – видео

https://youtube.com/watch?v=PYL3kvzP7AE

В армии СССР колесная бронетехника нередко использовалась при обеспечении связи, ведении разведывательной деятельности, а также для транспортировки командного состава и решения задач охранения в походе. Но в середине 1950-х гг. появилась необходимость в создании специализированной бронированной разведывательно-дозорной машины (БРДМ).

Предполагалось новую машину сделать плавучей для преодоления водных преград без предварительной подготовки. Также новому образцу бронетехники требовалась большая скорость движения, повышенная проходимость, значительный объем салона для размещения вооружения, необходимого оборудования, группы разведчиков.

Конструкция

Началась разработка бронированной разведывательно-дозорной машины в конце 1954 г. Занимался разработкой БРДМ коллектив КБ Горьковского автозавода. Первоначально предполагалось доработать хорошо освоенный промышленностью БТР-40 в качестве плавающего варианта. Но в процессе работы решили изготовить новую машину, не имеющую аналогов в мире. В итоге, согласуясь с требованиям армии по преодолению траншей и рвов, разработчики смогли создать колесную боевую машину с уникальным шасси. Шасси эти состояли из четырех ведущих колес, между основными располагалось четыре дополнительных колеса.

Дополнительные колеса крепились между основными в центральной части корпуса, с каждого борта по два. Когда машина была вынуждена преодолевать препятствия, дополнительные колеса опускались гидравлическим механизмом и с помощью цепной передачи вращались. Также повышению проходимости машины способствовало использование шин большого размера с четко выраженным рисунком протектора.

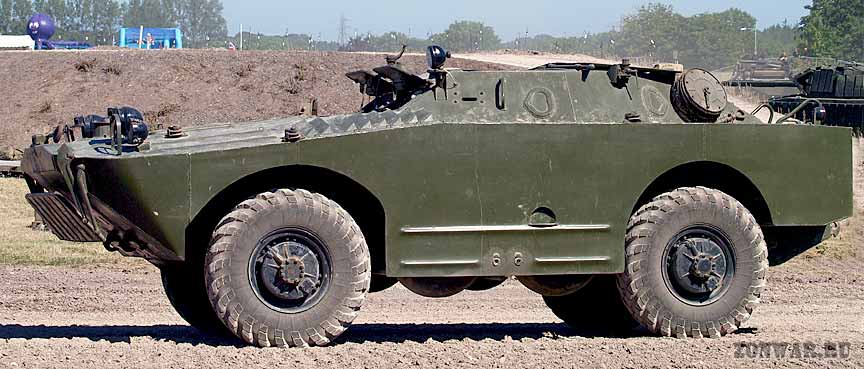

Для БРДМ-1 был сконструирован герметичный корпус из бронелистов толщиной 4—11 мм. Броня обеспечивала защиту от пуль. Форма корпуса была тщательно продумана с позиций гидродинамики, благодаря чему обеспечивала незначительное сопротивление при движении на плаву. За счет применения реактивного водометного движителя осуществлялось форсирование водных преград. Передний и задний мосты ходовой части были подвешены на рессорах. Параллельно с рессорами в конструкцию добавили гидравлические амортизаторы, позволявшие уменьшать колебания машины. Ведущие колеса были оснащены системой автоматического регулирования давления в шинах. Отделение десанта и управления первоначально размещалось в бронированной рубке, открытой сверху. Впоследствии рубка была прикрыта бронированной крышей с двумя люками. Силовое отделение разместилось в передней части корпуса. В кормовой части рубки также имелся люк. В лобовом листе рубки были вмонтированы смотровые люки со встроенными пуленепробиваемыми приборами, которые использовались для наблюдения.

На вооружение Советской Армии БРДМ была принята в 1958 г. Годом ранее Горьковский автозавод выпустил опытную серию разработанных машин. БРДМ-1 находилась в серийном производстве до 1966 г. Основной вариант вооружения машины — один 7,62-мм пулемет СГМБ (или ПКТ), который монтировался на лобовом бронелисте рубки. Также машина оборудовалась приборами ночного видения, радиостанцией. Помимо стандартного вооружения, члены экипажа могли вести стрельбу из личного оружия через устроенные в бортах и корме бойницы.

На БРДМ-1 использовался форсированный карбюраторный шестицилиндровый двигатель, мощность которого была усилена, а также во избежание перегрева во время работы была смонтирована система жидкостного охлаждения.При максимальной скорости движения БРДМ по проходимости может быть сопоставлена с гусеничными машинами, она может преодолевать подъемы до 31°, вертикальные стены высотой 0,4 м и рвы шириной более 1 м. Благодаря водометному движителю машина обладает достаточно высокой (до 9 км/ч) скоростью на плаву и высокой маневренностью. На базе БРДМ был разработан ряд бронированных машин.

Модификации

БРДМ (1957) — модель с открытым верхом

БРДМ-1А (1958) — с закрытой рубкой. Серия в 1958-65 гг.

БРДМ-1У — машина управления

Боевая машина 9П110 с ракетным комплексом 9К14 «Малютка»

Машины на базе БРДМ-1

На базе БРДМ был создан ряд боевых машин:

2П27 — боевая машина в составе противотанкового ракетного комплекса 2К16 «Шмель»;

2П32 — боевая машина в составе противотанкового ракетного комплекса 2К8 «Фаланга»;

2П32М — боевая машина в составе противотанкового ракетного комплекса 2К8 «Фаланга-М»;

9П110 — боевая машина в составе противотанкового ракетного комплекса 9К14 «Малютка»;

БРДМ-РХ — машина химической разведки.

Пусковая установка 2П27 комплекса 2К16 «Шмель» на базе БРДМ-1

Конструкция

БРДМ-2 имеет компоновку с расположением отделения управления в лобовой, боевого отделения — в средней, а моторного отделения — в кормовой части машины. Экипаж БРДМ состоит из четырёх человек: командира и механика-водителя, находящихся в отделении управления справа и слева соответственно, стрелка, находящегося в башне, и наблюдателя, занимающего место по левому или правому борту в боевом отделении.

Броневой корпус и башня

Отделение управления

В носовой части корпуса располагается отделение управления. В отделении управления размещены органы управления машиной, а также следующее оборудование:

– Сиденья командира и механика-водителя;- Контрольно-измерительные приборы;- Радиостанция;- Приборы наблюдения.

Сиденья имеют систему регулировки положения. В нише правого переднего колеса имеется кронштейн для рентгенометра ДП-3Б. Выносной блок прибора закреплён в корпусе на переднем нижнем листе.

В случае подрыва придорожного фугаса, находящегося хотя бы на небольшом расстоянии от БРДМ, в отличии от американского “ХАМВИ”, он не получал особых повреждений, если конечно в землю не закапывали пол тонны взрывчатки – ну так тогда и танк бы “полетел”… не то что легкая бронемашина. Правда что касается комфорта… да – тут “Хамви” и БРДМ-2 не сравнить. Но лучше пусть будет жарко и неудобно, чем уютно, а потом холодно, но уже насовсем.

Фото БРДМ-2

БРДМ-2 с противокумулятивными экранами

Самодельная противокумулятивная и дополнительная противопульная защита в виде экранов на БРДМ-2 польского контингента в ИРАКЕ

Похожее

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 – бронированная разведывательно-дозорная машина

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» – командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БМО-Т – тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

БРЭМ-К – бронированная ремонтно-эвакуационная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БММ-80 «Симфония» бронированная медицинская машина

СПМ – специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

АЗМ – аэротранспортабельная землеройная машина

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

КДХР-1Н «Даль» – комплекс дистанционной химической разведки

БРЭМ-80У – ремонтно-эвакуационная машина

РМ-Г «Десна» – ремонтная гусеничная машина

“Мгебров-Рено” – бронеавтомобиль царской армии

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

You have no rights to post comments

БРДМ-3 – бронированная разведывательно-дозорная машина

БРДМ-3 – разведывательно-дозорная машина разработана конструкторским бюро ОАО «ГАЗ». Она предназначена для обеспечения действий разведывательных подразделений в глубине обороны противника на удалении до 120 км.

В качестве базы при создании БРДМ-3 использован бронетранспортер БТР-80А. По назначению и расположению механизмов и оборудования машина имеет три отделения: управления, боевое и моторно-трансмиссионное. Боевой расчет машины – 6 человек: командир разведот-деления, механик-водитель, наводчик и три разведчика. Рабочие места боевого расчета оборудованы ремнями безопасности, системой общего, индивидуального и дежурного освещения с автоматическим устройством переключения на режим автомаскировки при открытых посадочных люках машины.

Как и БТР-80А, разведывательно-дозорная машина вооружена башенной пушечно-пулеметной установкой с наружным размещением 30-мм автоматической пушки 2А72 и спаренного с нею 7,62-мм пулемета ПКТ. Боекомплект как для пушки, так и для пулемета снаряжен в патронные ленты и размещается каждый в своем магазине. Башенная установка оснащена дневным прицелом 1ПЗ-9, а также ночным прицелом ТПН-3-42 с прожектором ОУ-5М. Прицельная дальность стрельбы из пушки бронебойно-трассирующими снарядами днем составляет 2000 м, ночью — 800 м, из пулемета соответственно 1500 и 800 м. Башенная установка оснащена также системой запуска дымовых гранат.

Для ведения разведки машина оборудована радиологической станцией наземной разведки, лазерным прибором разведки, аппаратурой химической разведки, ночными биноклями, миноискателем, навигационной аппаратурой ТНА-4-6. Передача разведывательных данных осуществляется с помощью КВ радиостанции, четырех УКВ радиостанций (две выносные), двух телефонных аппаратов, комплекта спецаппаратуры для засекречивания переговоров.

На БРДМ-3 установлен дизельный двигатель с турбо-наддувом КамАЗ-7403 максимальной мощностью 260 л.с. В одном блоке с двигателем объединены агрегаты механической трансмиссии, что позволяет оперативно выполнять замену силовой установки в полевых условиях. Ходовая часть БРДМ-3 такая же, как у БТР-80. Она выполнена по колесной формуле 8×8, управляемыми являются обе передние пары колес. Подвеска индивидуальная торсионная. На колесах установлены износостойкие шины КИ-80 или КИ-126, которые позволяют продолжать движение при их простреле. Имеется система регулирования давления воздуха в шинах.

БРДМ-3 обладает проходимостью, сопоставимой с проходимостью гусеничной машины. Она преодолевает подъем крутизной до 30°, вертикальную стенку высотой до 0,5 м и ров шириной 2 м, может двигаться с углом бокового крена 25°. Водные преграды машина преодолевает вплавь со скоростью 9-10 км/час. Движение на плаву обеспечивается водометным движителем. При движений по шоссе машина развивает максимальную скорость 80 км/час.

Кроме средств связи, навигации и разведки машина оборудована системой защиты от оружия массового поражения, противопожарными средствами, водооткачивающими устройствами.
