Семейство 737
Авиалайнер семейства 737 находится в производстве с 1967 года. Это был очень удачный проект – как с точки зрения конструкции самолета, так и с коммерческой точки зрения. Он остается одним из самых распространенных пассажирских самолетов в мире.
Image caption
Планер Boeing 737 был спроектирован совсем под другие двигатели. Этот снимок сделан в 1968 году
737 использовал схему, которая впоследствии стала классической для пассажирских самолетов – низкоплан (его крыло находится в нижней части фюзеляжа) с двигателями, расположенными под крылом.
Первый Boeing 737-100 был рассчитан на перевозку от 85 до 215 пассажиров. Оригинальная серия включала в себя модели 100 и 200. Планер этого самолета был рассчитан на использование турбореактивных двигателей Pratt & Whitney JT8D-1, которые по форме напоминали удлиненную сигару и занимали все пространство под крылом самолета.
При этом высота стоек шасси была рассчитана таким образом, чтобы самолет находился как можно ближе к поверхности земли и его было проще обслуживать.
В 1980-х годах на смену первому поколению 737-х, которое в истории осталось под названием Original, пришло новое, получившее название Classic. Именно тогда Boeing 737 получил свой привычный облик, который определили двигатели нового типа – турбовентиляторные. Они были менее шумными, более экономичными, но заметно большего диаметра.
Конструкторам американской корпорации пришлось решать проблему – как разместить их под крылом. Их пришлось вынести далеко вперед.
Image caption
Boeing 737-400 – представитель поколения Classic
Кроме того, детали двигателей, расположенные в нижней части, пришлось вынести на боковые стенки – 737 получил характерные очертания моторов некруглой формы.
Лучшие места в самолете
Самыми комфортными для перелета считаются места бизнес класса. Если ориентироваться по схеме, опубликованной выше, они находятся в первых трех рядах и расположены в компоновке 2х2. Общее количество посадочных мест – 12. Здесь установлены мягкие широкие кресла с механизмом раскладывания спинки в несколько положений. Они оборудованы большими мониторами с программой развлечений. Дополнительно путешественникам класса бизнес предоставляются различные привилегии и большой выбор блюд и напитков из меню, что предусмотрено тарифным планом.
С 4 по 28 – экономичный класс обслуживания, рассчитанный на перелет 148 пассажиров. Посадочные места установлены в компоновке 3х3, за исключением 13 ряда (2х2). В этом салоне также есть места повышенного комфорта с расширенным пространством для ног.
Особенности посадочных мест в салоне эконом:
- Места с увеличенным шагом пространства находятся на 4, 13 и 14 ряду. На этих креслах пассажиры могут принимать удобное положение тела во время перелета. Но у данных рядов есть и некоторые недостатки. Например, на 4 ряду раскладные столики вмонтированы в подлокотники кресел, что делает их неподвижными. 13 ряд находится возле аварийного выхода, поэтому спинки кресел заблокированы (не опускаются назад). Самыми комфортными для перелета считаются кресла B, C, D, E на 14 ряду, с увеличенным расстоянием для ног и функциональной спинкой.
- Кресла на 12 ряду не раскладываются. Пассажирам, занимающим этот ряд, приходится проводить весь перелет в вертикальном положении.
- Самые неудобные места в салоне находятся на последнем 28 ряду. Недостатки этих сидений: неподвижные спинки, близкое расположение к туалетным комнатам. Во время перелета могут доставлять дискомфорт шумные и толпящиеся очереди пассажиров, желающих попасть в санузел. Также неудобны для перелета места у прохода на 27 ряду.
- С 10 по 16 ряд – ограниченный обзор из иллюминаторов, скрытый крыльями самолета.
- Места А и F на 9 ряду – отсутствует иллюминатор.
Выбрать и забронировать лучшее места в самолете Боинг 737 можно еще при покупке авиабилета. Большинство авиаперевозчиков предлагают данную услугу за определенную оплату или бесплатно, что зависит от действующих правил авиакомпании и выбранного тарифа. Вам также может быть интересно – как забронировать билеты в Аэрофлоте: онлайн, в кассе, по телефону.
Модели и модификации Boeing 737
Первое поколение авиалайнеров Boeing 737 – Original. В эту группу входят модификации 737-100 и 737-200. Эти модели производились до 1988 года. Они быстро потеряли популярность за счет высокой шумности в салоне и высоких топливных расходов. Сегодня самолеты этой линейки находятся в эксплуатации несколько авиакомпаний развивающихся стран.
Второе поколение Боинг – Classic:
- Модель 737-300 – базовая версия новой линейки с удлиненным на 3 метра фюзеляжем.
- 737-400 – корпус удлинен еще на 2 метра. В оснащении появилась улучшенная система кондиционирования воздуха. Лайнер оборудовался дополнительными аварийными люками.
- 737-500 – производитель укоротил на 2 метра фюзеляж самолета данной версии, но увеличил допустимую дальность полета. Модель стала эквивалентной заменой версии 737-200.
Третье поколение лайнеров Боинг 737 — Next Generation:
- 737-600 – базовая модель нового поколения. Лайнер рассчитан для перелетов на короткие магистрали.
- 737-700 – самолет с увеличенной дальностью полета и оптимизированным оснащением.
- 737-800 – модель с удлиненным на 6 метров фюзеляжем.
- 737-900/737-900ER – усовершенствованная версия Боингов с дополнительными топливными баками, сниженным расходом топлива и другими положительными изменениями по эксплуатационно-технической части.
Последняя модификация Boeing 737 – MAX четвертого поколения была выпущена в 2016 году. Самолет с современным техническим оснащением и комфортабельным пассажирским салоном создан с целью замены лайнеров Боинг прошлого поколения. Оснащен более мощными двигателями, имеет сниженный на 16% расход топлива. Находится в эксплуатации 7 авиакомпаний мира, среди которых и один российский перевозчик – компания S7.
Помимо пассажирских лайнеров, авиапроизводитель Боинг выпускает под заказ модели В737 военной и грузовой версии.
Система MCAS
Уже после первой катастрофы в сети появились сообщения о некоей автоматической системе в самолете, о которой якобы ничего не сообщалось пилотам.
Речь идет о программе, которая помогала пилотам “подруливать” самолет, корректируя его положение в воздухе и направляя слегка вниз. Эта система называется “Увеличение характеристик системы маневрирования” – Maneuvering Characteristics Augmentation System (MCAS).
Внедрение такой системы было необходимо из-за особенностей конструкции нового “Боинга”.
737 Max получил новые двигатели, оказавшиеся чуть большего диаметра и большей мощности, чем на предшественнике 737-800 NG. Их пришлось вынести вперед и немного поднять, что изменило поведение самолета в воздухе, и у него появилась тенденция к “кабрированию” – он стал как бы немного “задирать нос”.
Такое поведение самолета в воздухе надо было как-то исправлять, потому что неконтролируемое кабрирование может привести к потере скорости, а это чревато сваливанием.
Поэтому на новых “Боингах” и появилась система MCAS. Она срабатывала, когда был отключен автопилот (автопилоту не нужно помогать, он сам за всем следит), когда были убраны закрылки и предкрылки (они создают дополнительную подъемную силу, которая не дает самолету упасть даже на сравнительно небольшой скорости) и, главное, когда увеличивался угол атаки. Так называется угол между направлением движения самолета и его продольной оси – то есть если нос самолета задран вверх, а он летит вперед.
Каждый раз, когда при ручном управлении угол атаки возрастал выше определенного, срабатывала система, слегка отклонявшая рули высоты, направляя нос самолета чуть вниз.
Уже после первой катастрофы в сети появились слухи о том, что эта система якобы могла неправильно сработать из-за неисправного датчика, который передал ей неверную информацию об угле атаки.
После второй катастрофы, несмотря на почти полное отсутствие в открытых источниках информации о ходе расследования, стали говорить о возможной схожести причин.
Image caption
Показатели полета Boeing 737 MAX 8 Ethiopian Airlines указывают на то, что самолет несколько раз резко менял высоту
При этом расследование первой катастрофы до сих пор не завершено, однозначно утверждать о неполадках какой-либо системы самолета как о причине катастрофы пока нельзя.
Более того, компания Boeing распространила официальное заявление, в котором разъяснила, как именно действует эта система, и подчеркнула, что она прошла сертификацию в Американской авиационной администрации, которая и сейчас не считает 737 Max небезопасными.
Американская авиационная администрация изначально заявила, что считает 737 Max безопасным самолетом и не намерена запрещать его эксплуатацию.
Тем не менее, в среду вечером президент США Дональд Трамп сообщил, что распорядился прекратить полеты пассажирских самолетов Boeing 737 Max 8 и Max 9 до особого распоряжения. США стали последними в списке стран, приостановивших эксплуатацию этих лайнеров. А в четверг о запрете объявили в России.
Решение о снятии запрета будет основываться на анализе сообщений, которые будут поступать от авиационных властей США, сказал глава Росавиации. В России пока всего два Boeing 737 Max 8 – у авиакомпании S7 Airlines, которая приостановила полеты этих лайнеров еще во вторник.
“Ни вчера, ни позавчера самолеты этого типа полеты над территорией РФ не осуществляли”, – напомнил Нерадько.
Центр обслуживания клиентов. Выбрать кресла для самолета и посадить на полосу Boeing-787
Чтобы ваш самолет однажды вышел готовым из заводского цеха — скажем, к живописному озеру Вашингтон, проходит большая предварительная работа с заказчиками. В центре обслуживания клиентов, который находится возле Сиэтла, можно выбрать и заказать определенный самолет.
Джим Пру останавливается перед дисплеем, который показывает: прямо сейчас, в эти минуты, в мире самолеты выполняют около восьми тысяч рейсов. Информация на дисплее постоянно обновляется.
— Если сравнивать с отношениями, то это часть, когда в них наступает определенность и вы не просто влюбляетесь, но и вступаете в законный брак, — объясняет рабочие моменты с помощью метафор представитель «Боинга» Джим Пру. — Эти отношения продлеваются 10, 20, 30 лет.
Специалисты «Боинга» говорят, что часто после долгой эксплуатации и многочисленных улучшений авиакомпании переоборудуют пассажирские самолеты в грузовые.
— Есть самолеты, которые мы перестали производить уже тридцать лет назад, а они все летают, — говорит Джим.
Из-за большого количества самолетов боинговские сервисные центры доступны 24 часа в сутки, семь дней в неделю, во многих точках мира.
— Жизненный цикл самолета это не просто — пришли и купили самолет, — говорит Джим.
В центре обслуживания клиентов компании «Боинг» есть огромные залы, которые кажутся почти пустыми. Но все не так просто. За стенами с похожими надписями, как на этом фото, — макеты салонов самолетов. Заказчик может пройтись по салону, который «точь-в-точь», как на настоящем воздушном судне, и выбрать нужный интерьер, вплоть до обивки кресел.
Представитель «Боинга» проводит экскурсию по салону-макету.
Это — стандартная комплектация салона «Боинг 737−800», который заказала авиакомпания «Белавиа».
Бизнес-класс бывает и таким. Предложение для клиентов по бизнес-классу самолета «Боинг-747», у которого двухэтажный салон.
На втором этаже бизнес-класса самолета «Боинг-747».
— Подготовить самолет к регулярным перевозкам — значит оттренировать все свои экипажи, включая пилотов и персонал, который обслуживает пассажиров в салоне. Получить все инструкции по эксплуатации, все необходимые запасные части, которые вам понадобятся на первом этапе эксплуатации самолета, — объясняет Джим. — А когда вы начинаете уже эксплуатировать самолет, вы должны не просто выполнять инструкции. Нужно анализировать, постоянно анализировать ситуацию, использовать разные компьютерные программы, чтобы повышать эффективность полетов.
Здесь напоминают: меняется сама индустрия.
— Традиционно, если что-то на самолете происходит, какая-то поломка — пилот делает заметку, после посадки он передает свою заметку техническому персоналу, который разбирается, что случилось с самолетом. Технический персонал уже решает: сразу чинить, или такое может ждать до вечера, или вовсе до следующего большого технического ремонта. Есть ли нужные запчасти, есть ли подходящий персонал? При этом пассажир страдает, возникает задержка рейсов.
Сегодня, говорит Джим Пру, работает и совсем другая система.
— Когда на самолете какая-то ошибка, то компьютер передает на землю, что происходит, — и уже на земле люди решают, что делать с этой проблемой. Еще до того как самолет сел, заказываются нужные запчасти, находят людей, которые могут их установить. При этом самолет не выбивается из расписания. Сейчас самолеты настолько «умные», что пилоты и технический персонал не включаются в процесс — возникшие проблемы решают компьютеры и наземные службы.
Но думать, будто из-за такого технического прогресса пилотам на борту нечем заняться, — большая ошибка. Будто стараясь показать нам это на деле, Джим Пру завершает свою экскурсию возле авиасимулятора.
— Есть добровольцы, готовые посадить на взлетную полосу 787-й?
Заказы и поставки
| Модификации | Заказы | Поставки | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Коммерческие | Всего | Заказы | Всего | 2013 | 2012 | 2011 | 2010 | 2009 | 2008 | 2007 | 2006 | 2005 | 2004 | 2003 | 2002 | 2001 | 2000 | 1999 | 1998 | 1997 |
| 737-600 | 69 | 69 | 10 | 3 | 3 | 6 | 5 | 4 | 6 | 24 | 8 | |||||||||
| 737-700 | 1224 | 126 | 1098 | 12 | 7 | 43 | 23 | 51 | 61 | 101 | 103 | 93 | 109 | 80 | 71 | 85 | 75 | 96 | 85 | 3 |
| 737-700C | 18 | 3 | 15 | 1 | 2 | 1 | 1 | 2 | 2 | 3 | 3 | |||||||||
| 737-700W | 14 | 14 | 2 | 2 | 5 | 2 | 1 | 1 | 1 | |||||||||||
| 737-800 | 4551 | 1451 | 3100 | 347 | 351 | 292 | 323 | 283 | 190 | 214 | 172 | 104 | 78 | 69 | 126 | 168 | 185 | 133 | 65 | |
| 737-800A | 53 | 25 | 28 | 8 | 9 | 5 | 1 | 3 | 2 | |||||||||||
| 737-900 | 52 | 52 | 6 | 6 | 11 | 8 | 21 | |||||||||||||
| 737-900ER | 524 | 307 | 217 | 67 | 44 | 24 | 15 | 28 | 30 | 9 | ||||||||||
| Всего | 6505 | 1912 | 4593 | 434 | 411 | 365 | 366 | 367 | 284 | 324 | 291 | 208 | 199 | 167 | 213 | 281 | 269 | 253 | 158 | 3 |
| Business Jet | ||||||||||||||||||||
| 737-700BBJ | 118 | 3 | 115 | 5 | 2 | 7 | 4 | 4 | 4 | 6 | 9 | 3 | 3 | 3 | 8 | 13 | 11 | 25 | 8 | |
| 737-800BBJ | 21 | 2 | 19 | 1 | 2 | 2 | 1 | 2 | 1 | 3 | 2 | 5 | ||||||||
| 737-900BBJ | 6 | 6 | 4 | 1 | 1 | |||||||||||||||
| Всего | 145 | 5 | 140 | 6 | 4 | 7 | 10 | 5 | 6 | 6 | 11 | 4 | 3 | 6 | 10 | 18 | 11 | 25 | 8 | |
| Итого | 6650 | 1917 | 4733 | 440 | 415 | 372 | 376 | 372 | 290 | 330 | 302 | 212 | 202 | 173 | 223 | 299 | 280 | 278 | 166 | 3 |
Данные на декабрь 2013 г.
Новые двигатели
Последующие поколения 737-х – New Generation, запущенное в начале 1990-х, и нынешнее Max – продолжали страдать от низкой посадки самолета. Двигатели становились все больше, а высота “Боинга” не менялась.
Глубокая модернизация, которой подвергался этот самолет на каждом этапе, затрагивала двигатели, форму и материалы крыла, оформление салона, при этом его фюзеляж удлинялся. Неизменным все это время оставался центроплан, который определял собой длину стоек шасси.
Поэтому, когда поколение Max получило еще более мощные и экономичные, но при этом и большие моторы LEAP-1B, их пришлось еще больше выносить вперед и чуть поднимать над землей.
Именно это изменение положения двигателей вкупе с увеличением их мощности, как считают эксперты, и привело к необходимости внедрения системы MCAS.
Новые двигатели изменили поведение самолета в воздухе, и исправить это оказалось проще всего при помощи этой системы.
Лайнер поколения Max помимо двигателя получил новую панель управления, обновленное крыло с новыми законцовками, в нем также был увеличен процент композитных материалов.
При этом неизменной осталась система управления – Boeing 737 исповедует концепцию традиционного управления самолетом – в отличие от схемы “электродистанционного” (fly-by-wire), когда сигнал от ручки управления передается сначала на бортовой компьютер, который уже задействует соответствующие плоскости. Компания Airbus была пионером внедрения этой системы на лайнерах А320.
Теперь ее в той или иной степени используют многие другие. Так, например, в Boeing 777 традиционная система управления дублирует fly-by-wire, а управление российского SuperJet полностью электродистанционное.
Original
Данная группа является самой немногочисленной, в нее входят всего 2 модификации: 737-100 и 737-200. Эти самолеты производились с 1967 по 1988 годы. На сегодняшний день первая модель не эксплуатируется ввиду топливной неэффективности, дорогого обслуживания, а ее технические характеристики сильно устарели. Вторая модификация встречается довольно редко по тем же причинам. Удельный расход топлива Боинга 737-200 составляет около 33 г/пасс-км. Для примера стоит отметить, что у же следующая модель требовала горючего примерно 26 г/пасс-км.
Согласно данным компании Боинг, после 2007 года не осталось ни одного самолета модели 737-100 в пригодном для полетов состоянии, поэтому самолет этой модели можно увидеть только в музеях авиации или на фото. Модификация 737-200 в основном встречается либо у бюджетных перевозчиков, либо у авиакомпаний, принадлежащих развивающимся странам.
Самолет Боинг 737-100
Какие авиакомпании эксплуатируют Boeing 737
Сегодня авиалайнеры Boeing 737 разных модификаций эксплуатируются на рейсах средних и малых магистралей многими авиакомпаниями в 115 странах мира. Эта модель имеет большую востребованность и среди российских авиаперевозчиков.
Аэрофлот
Крупный российский перевозчик заключил контракт на поставку Боингов в парк авиации с известным американским авиапроизводителем в 2011 году. По данным на 2018 год, в эксплуатации самого популярного отечественного авиаперевозчика находятся 42 самолета Boeing 737-800, ожидается поставка еще 5 единиц.
Самолеты укомплектованы двухклассовыми пассажирскими салонами на 158 человек. Для путешествующих по тарифу бизнес предусмотрено 20 посадочных мест в отдельном комфортабельном салоне.
S7 Airlines
Российская авиакомпания S7 Airlines, совершающая пассажирские перевозки по внутренним и международным направлениям, эксплуатирует 21 Боинг 737-800 и 2 авиалайнера модификации МАХ8. В заказе еще 9 самолетов.
Салоны пассажирских лайнеров имеют двухклассовую компоновку. Общее количество посадочных мест – 176 (8 кресел – бизнес класс).
Nordwind Airlines
В самолетном парке российской чартерной авиакомпании Nordwind 5 Боингов модификации 737-800. Единый салон экономичного класса вмещает 189 пассажиров.
Победа
Российская бюджетная компания Победа, являющаяся дочерным предприятием Аэрофлота, задействует на своих маршрутах 23 Боинга 737-800 вместительностью на 189 пассажиров. Это все самолеты, имеющиеся в парке авиации данного перевозчика. В скором времени воздушный флот пополнится еще 7 лайнерами данной модификации. Также в заказе 20 Боингов версии 737МАХ8.
Flydubai
В парке самолетов государственного бюджетного авиаперевозчика ОАЭ 51 Боинг 737-800, 10 лайнеров модификации 737 МАХ 8 и 2 самолета 737 МАХ 9.
Салон базовой модели компонован на один класс обслуживания вместимостью на 189 человек. Также есть лайнеры двухклассовой компоновки, рассчитанные на перелет 174 пассажиров.
Боинги четвертого поколения укомплектованы комфортабельными двухклассовыми салонами на 166 и 172 посадочных мест.
В заказе перевозчика Флайдубай 121 Боинг 737 МАХ 8, 68 – МАХ 9 и 50 единиц МАХ 10.
ЮТэйр
В эксплуатации российского перевозчика ЮТэйр 9 Боингов 737-800. Салоны компонованы на один и два класса обслуживания. Пассажировместимость – 159/186 человек.
Royal Flight
Российская чартерная авиакомпания Роял Флайт имеет в парке авиации 2 Боинга 737-800. Салоны компонованы на один класс обслуживания эконом вместимостью на 189 посадочных мест.
Азур Эйр
Отечественный авиаперевозчик Azur Air задействует на своих авиалиниях 6 лайнеров модификации 737-800. Салон на 1 класс обслуживания вмещает 189 пассажиров.

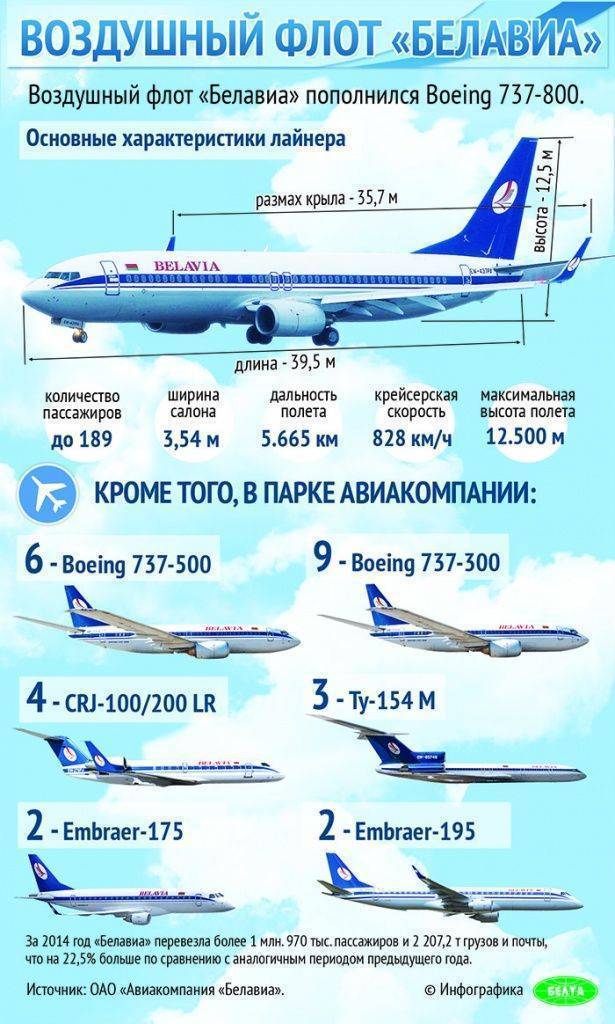

Белавиа
Белорусская авиакомпания Белавиа содержит в авиационном парке 7 Боингов 737-300 (одноклассовый на 189 чел.), 6 лайнеров 737-500 (двухклассовые салоны на 120/123 и 148 чел.) и 5 самолетов 737-800 (одноклассовый салон на 189 чел). В заказе находятся 4 Боинга модификации МАХ8.
Россия
Авиакомпания Россия эксплуатирует 16 лайнеров 737-800. Салоны компонованы на 1 и 2 класса обслуживания. Общее количество посадочных мест – 168/189.
Нордавиа
В эксплуатации российского перевозчика Nordavia, базирующегося в Архангельске, 9 Боингов 737-500 (одноклассовые салоны на 132/135 пассажиров) и 2 лайнера 737-700 (1 класс обслуживания, вмещающий 148 человек). В заказе 2 самолета В737-800.
NordStar
Авиакомпания РФ NordStar (Таймыр) содержит в авиапарке 9 самолетов Boeing 737-800. Двухклассовая компоновка салона на 180 человек. Также задействуется один Боинг модификации 737-300 с пассажирским салоном эконом класса на 148 человек.
Pegas Fly
В авиапарке российского перевозчика Pegas Fly находятся 4 Боинга модификации 737-800. Одноклассовый салон на 189 пассажиров.
Турецкие Авиалинии
Крупный флагманский авиаперевозчик Турции эксплуатирует на своих маршрутах 105 Боингов 737-800. Салон компонован на 2 класса обслуживания. Общее количество посадочных мест – 165.
В парке авиации также имеются Боинги 737-700 (1 самолет вместимостью на 149 человек в салоне экономичного класса) и модификация 737-900ER (15 лайнеров, двухклассовые салоны на 159 человек).
В заказе перевозчика Turkish Airlines 65 лайнеров Boeing 737 МАХ 8 и 10 единиц 737 МАХ 9.
Популярность Боингов линейки 737 вполне обосновывается высоким уровнем надежности, экономичности, безопасности и максимальным комфортом для пассажиров. В737 разных модификаций занимают подавляющее большинство в парке авиационной техники многих мировых перевозчиков.
Classic
Со временем (к 1979 году) необходимость проектирования новых самолетов стала крайне актуальной, так как помимо больших топливных затрат, а также дорогостоящего и трудоемкого обслуживания «оригинальные» самолеты имели еще одну проблему — повышенный уровень шума на борту. Уже в 1980 году на основе модели 737-200 Advanced инженеры представили миру современный на тот момент лайнер на 150 пассажирских мест — 737-300. Он получил и новые двигали, и усовершенствованный салон. Главными отличиями этого самолета, из-за которых он уже не мог относиться к «оригинальным», стали изменения аэродинамики и появление форкиля. Длина самолета Boening 737-300 увеличилась на 3 метра по сравнению с предшественником и составила 33.18 метров. Дальность полетов — 4 400 км.
Боинг 737-400 был разработан в первую очередь по многочисленным заявкам чартерных перевозчиков с целью увеличения салона, для чего потребовалось полностью переработать систему кондиционирования.
Последняя особенность была позже перенесена на другие удлиненные лайнеры (-800 и -900). Длина фюзеляжа 400-й модели составляет около 36 метров, а вместимость салона — 168 человек. Максимальная дальность рейсов составляет 5 000 км.
Боинг 737-400. Отчетливо видны пропущенные иллюминаторы и 2 аварийных выхода
Боинг 737-500 — самый маленький представитель классической серии (меньше предшественника на 2 метра), но вместе с этим он может преодолевать дистанции до 5 200 км и по сей день эксплуатируется многими авиакомпаниями. Серийное производство прекратилось в 1999 году, так как компания представила более современную альтернативу — Боинг 737-600, который уже относится к «новому поколению».
