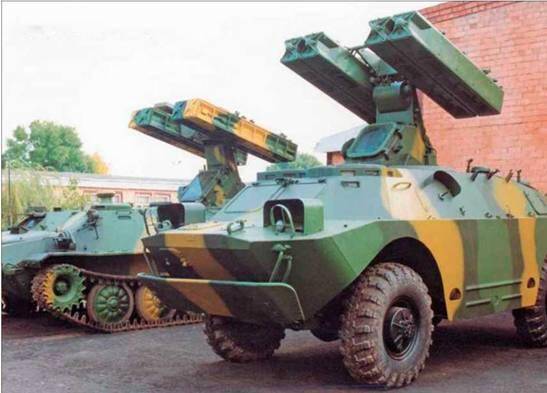

Боевая машина 9А31 ЗРК 9К31 «Стрела-1»

Как устроен запуск ракет?

Пусковая установка 2П24 одновременно выполняла несколько задач – перевозила ракеты в точку боевого дежурства, наводила и запускала ракеты по обнаруженным или сопровождаемыми целями. Она могла одновременно перевозить 2 абсолютно готовые к поражению цели ЗУР. ВО время пуска расчет машины находится внутри СПУ.

Ракеты находились на стреле, оборудованной гидроцилиндрами, которые отвечают за изменение угла вылета. Сама стрела входила в состав опорной балки, которая посредством цилиндрических шарниров скреплялась с самой установкой. При транспортировке ЗУР придавали укрепления с помощью специальных опор, которые тоже находились на стреле.

Зенитно-ракетный комплекс 9К35 «Стрела-10СВ»

ЗРК 9К35 “Стрела-10СВ”

В конце 60-х гг. руководством СССР была признана необходимость создания не только самоходных всепогодных ЗРК с радио-локационными системами, но и относительно недорогого всепогодного ЗРК с оптикоэлектронной системой наведения ракет для оснащения им зенитных батарей мотострелковых (танковых) полков Советской Армии. Работы над созданием нового комплекса, который стал результатом глубокой модернизации самоходного ЗРК «Стрела-1», были начаты в 1969 году, и уже в 1973 году он поступил на испытания.

В состав нового ЗРК 9К35 «Стрела-10СВ» вошли боевые средства (боевые машины 9К35 и 9К34, зенитная управляемая ракета 9КЛ37) и технические средства (контрольно-проверочная машина 9В839, машина технического обслуживания 9В915, система внешнего электропитания 9Э111). В 1976 году после испытаний и доработок комплекс был принят на вооружение. Боевая машина 9А35 представляет собой гусеничный бронированный тягач МТ-ЛБ, в корпусе которого размещены радиоэлектронное оборудование и места механика-водителя и командира. В задней части машины установлена башня с пусковой установкой, на которой расположена рама с четырьмя транспортно-пусковыми контейнерами ЗУР 9М37 (еще четыре запасных контейнера хранятся в грузовом отделении машины). Перезаряжение установки четырьмя ЗУР производится вручную за время до 3 минут. Внутри башни имеются место оператора и оптический визир 9Ш-127.

Передняя стенка башни «Стрела-10СВ» выполнена из бронестекла и обеспечивает оператору сектор обзора в 60°. Наведение пусковой установки по азимуту на 360° и по углу места от -5° до +80° обеспечивается электроприводом. ПУ оснащена аппаратурой оценки зоны (АОЗ) 9С86 в составе когерентно-импульсного радиолокационного дальномера (антенна его расположена между парами контейнеров с ракетами) и аналого-вычисли-тельного устройства. АОЗ имеет дальность действия до 10 км и предназначена для автоматического определения дальности и скорости цели, вычисления углов упреждения при пуске ракеты, наведения пусковой установки и определения момента пуска ракеты. Кроме того, боевая машина имеет аппаратуру опознавания «свой-чужой», навигационную систему, радиостанцию Р-123М и внутреннее переговорное устройство. В походном положении ПУ складывается на крышу самохода. Время развертывания комплекса в боевое положение – 20 секунд. Электропитание машины осуществляется от генератора, работающего от ходового двигателя или от внешнего источника энергии. В отличие от БМ 9К34 на БМ 9К35 (командирская машина) установлен пассивный радиопеленгатор 9С16, предназначенный для обнаружения и пеленгования целей, летящих с включенной радио-локационной аппаратурой.

БМ 9К35М2 и 9К34М2 ЗРК «Стрела-10М2» оснащены дополнительной радио-станцией и аппаратурой приема целеуказания, позволяющей осуществлять автоматический прием координат цели от пунктов управления ПУ-12М (9С482М) или «Ранжир» 9С737 и автоматически разворачивать ПУ в направлении на цель. В этом ЗРК реализуется принцип: «выстрелил и забыл». Твердотопливная ЗУР 9М37 имеет неконтактный взрыватель на основе лазерных излучателей, боевую часть со стержневыми элементами и оснащена пассивной головкой самонаведения (ГСН), работающей в двух режимах: фото контрастном, позволяющем сопровождать контрастную на фоне неба цель и в инфракрасном (по тепловому излучению цели). На ЗУР 9М37М установлена усовершенствованная ГСН, способная производить селекцию цели по ее траекторным признакам на фоне тепловых ловушек. В ЗРК «Стрела-10МЗ» (9К35МЗ) применена новая ЗУР 9МЗЗЗ с улучшенными характеристиками.

Преимуществами ЗРК «Стрела-10» является его низкая стоимость, невосприимчивость к радиопомехам и неуязвимость от противорадиолокационных ракет. Недостатки – невозможность стрельбы в плохих метеоусловиях по целям, заходящим со стороны солнца, а также чувствительность к инфракрасным и оптическим помехам. Боевые машины «Стрела-10» эффективно использовались в конфликтах в Анголе, на Ближнем Востоке и в Югославии. Результаты боевых стрельб на полигонах, производимых расчетами практически всегда были очень высокими. Тактико-технические характеристики ЗРК “Стрела-10СВ”

Боевая масса, т – 10,9 Экипаж, чел. – 3 Толщина брони, мм – до 7 Время реакции ЗРК – до 7 сек Вероятность поражения цели одной ракетой – 0,6-0,6 Дальность стрельбы, км – 5 (макс.), 0,8 (мин.) Высота поражаемых целей – 3900 км (макс.) Максимальная скорость полета ЗУР, м/с – 415 Боекомплект – 4 ЗУР 9М37 (9МЗЗЗ, 9М31) Двигатель машины – ЯМЗ-238В, дизельный, мощностью 260 л. с. Максимальная скорость движения, км/ч – 60 (по шоссе), до 6 (на плаву)

Боевое применение ЗРК 9К35 «Стрела-10»

• Война в Анголе.
• Война в Персидском заливе. 15 февраля 1991 года, в ходе операции «Буря в пустыне», иракские ЗРК «Стрела-10» сбили одного за другим два американских штурмовика A-10 Thunderbolt II.
• Вооруженный конфликт на востоке Украины, использовался обеими сторонами конфликта.
• Гражданская война в Сирии — Сирийские арабские силы ПВО отразили ракетный удар США, Британии и Франции в 2018 году. Всего, ЗРК «Стрела-10» было выпущено 5 ракет, поражено три цели. Министерства обороны США опровергает эти заявления, согласно данным Пентагона, ПВО Сирии не смогли перехватить ни одной ракеты или самолета.
• Вторая Карабахская война. Не менее 3 ЗРК «Стрела-10» армянских вооруженных формирований было уничтожено турецкими ударными БПЛА Bayraktar TB2, находящихся на вооружении Азербайджана.

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ, ИСПОЛЬЗУЕМЫЕ В КОМПЛЕКСЕ

Общее устройство ракеты 9М37

Зенитная управляемая ракета 9М37 предназначена для пора­жения самолетов с реактивными, газотурбинными и поршневыми двигателями, самолетов-снарядов и вертолетов на высотах от 25 до 3500 м при скорости полета до 417 м/с (1500 км/ч) на встреч­ных курсах и до 306 м/с (1100 км/ч) на догонных курсах и ма­неврирующих с перегрузками 3 – 5 единиц, в любое время года.

Компоновка ЗУР 9М37: 1 – головка  самонаведения;  2 – автопилот;  3 – боевая  часть с  предохранительно-исполнительным   механизмом и блоком питания; 4 – неконтактный датчик цели; 5 – двигательная установка

Поражение целей ракетой 9М37 обеспечивается при стрельбе по визуально видимым целям днем на встречных и догонных кур­сах, а ночью — только на догонных курсах.

Ракета 9М37 представляет собой одноступенчатую, малогабаритную твердотопливную ракету, выполненную по аэро­динамической схеме «утка». Рули ракеты расположены в перед­ней части, а крылья размещены в хвостовой части. Рули и крылья расположены на ракете по Х-образной схеме и лежат в одной плоскости.

Ракета 9М37 наводится на цель системой пассивного самона­ведения по методу пропорциональной навигации.

Ракета имеет двухканальную систему управления, аэродина­мическое ограничение скорости крена, контактно-неконтактное взрывательное устройство, осколочно-фугасную боевую часть и бортовой источник питания.

Собранная ракета помещается в металлический контейнер.

Конструктивно ракета выполнена в виде пяти отсеков и кон­тейнера:

• отсек №1 — головка самонаведения;
• отсек №2 — автопилот и контактный датчик цели взрыватель-ного устройства;
• отсек №3 — боевая часть с размещенными в ней предохрани­тельно-исполнительным  механизмом   (ПИМ)   и  блоком  питания;
• отсек №4 — неконтактный датчик цели;
• отсек №5 — двигательная установка с размещенными на ней крыльями и блоком крена.

Тактико-технические   характеристики   ракеты 9М37:

• калибр — 120 мм;
• длина — 2190 мм;
• масса — 39,2 кг;
• масса контейнера с ракетой — 70 кг;
• масса боевой части — 3 кг;
• масса укупорки с ракетой— ПО кг;
• дальность   (наклонная)   поражения — от 800 до 5000 м;
• диапазон параметров — от 0 до 3000 м;
• максимальная скорость полета — 700 м/с;
• средняя скорость полета — 550 м/с;
• зона ограничения стрельбы в направлении солнца — 20°;
• дальность взведения взрывательного устройства — 250 м от БМ;
• время боеготовности — 5 с;
• условия эксплуатации — в любое время года днем и ночью при температуре от –50 до +50° С.

В войсках ракеты 9М37 размещаются в контейнерах и при эксплуатации из них не извлекаются.

Контейнеры с ракетами хранятся или в деревянной укупорке (на складах, базах), или на боевой машине (на пусковой уста­новке или внутри БМ).

Особенности ракеты 9М37M

Основным отличием ракеты 9М37М от ракеты 9М37 является наличие в автопилоте блока, отвечающего за отвечающего за помехозащиту. В условиях сброса помех оператор ЗРК включает схему помехозащиты, которая автомати­чески обеспечивает отстройку ГСН от помех. Схема помехоза­щиты обеспечивает отстройку от помех как зависших на парашюте, так и свободно падающих.

Зенитная управляемая ракета 9М31М

Зенитная управляемая ракета 9М31М предназначена для по­ражения низколетящих воздушных целей на высотах от 30 до 3500 м при скоростях полета до 310 м/с на встречных курсах и до 220 м/с на догонных курсах и маневрирующих с перегрузкой до 3 единиц.

Поражение целей ракетой 9М31М при стрельбе обеспечивается днем на догонных и встречных курсах, а ночью — только на до­гонных курсах.

ЗУР 9М31М представляет собой одноступенчатую малогаба­ритную твердотопливную ракету, выполненную по аэродинами­ческой схеме «утка».

Ракета наводится на цель системой пассивного самонаведения по методу пропорциональной навигации.

Ракета содержится в герметизированном контейнере 9Я23. При хранении контейнер помещается в деревянную парковую уку­порку.

Ракета состоит из пяти отсеков:

• отсек № 1—головка самонаведения (ГСН);
• отсек № 2 — автопилот, в котором конструктивно размещены блок питания и контактный датчик цели взрывательного устрой­ства;
• отсек № 3 — боевая часть с предохранительно-исполнительным механизмом;
• отсек № 4 — неконтактный датчик цели;
• отсек № 5 — двигательная1 установка, на  которой размещены крылья с роллеронами.

Тактико-технические   характеристики   ракеты 9М31М:

• калибр — 120 мм;
• длина— 1803 мм;
• размах крыльев — 360 мм;
• масса —30,5 кг;
• масса ракеты с контейнером — 55 кг;
• масса ракеты с контейнером в укупорке — 95 кг;
• масса боевой части — 2,75 кг;
• масса ВВ — 1 кг;
• дальность поражения целей — до 4200 м;
• средняя скорость полета — 500 м/с;
• максимальная скорость полета — 536 м/с.

(По учебнику МО РФ «Зенитный ракетный комплекс ближнего действия «Стрела-10» под ред. И.И. Богдан)

Зенитно-ракетный комплекс «Стрела-10»: история, описание и характеристики

ЗРК 9К35 «Стрела-10» — это зенитно-ракетный комплекс, разработанный в СССР в середине 70-х годов. Основной его задачей является поражение воздушных объектов противника на малых высотах. «Стрела-10» разрабатывалась для прикрытия танковых и механизированных подразделений на марше и непосредственно на поле боя.

Этот зенитно-ракетный комплекс до сих пор находится на вооружении российской армии, кроме того, ЗРК «Стрела-10» продолжает использоваться вооруженными силами Украины, Индии, Беларуси, Азербайджана, Сирии, Казахстана и ряда других стран. За годы эксплуатации комплекса он неоднократно проходил модернизацию, принимал (и принимает) участие в большом количестве вооруженных конфликтов. ЗРК «Стрела-10» традиционно показывает высокие результаты во время учебных стрельбы на полигонах.

Несмотря на свой почтенный возраст, 9К35 «Стрела-10» до сих пор остается надежным и смертоносным оружием. В России по состоянию на 2020 год стоит на вооружении примерно 500 ЗРК «Стрела-10» разных модификаций.

Служба и боевое применение

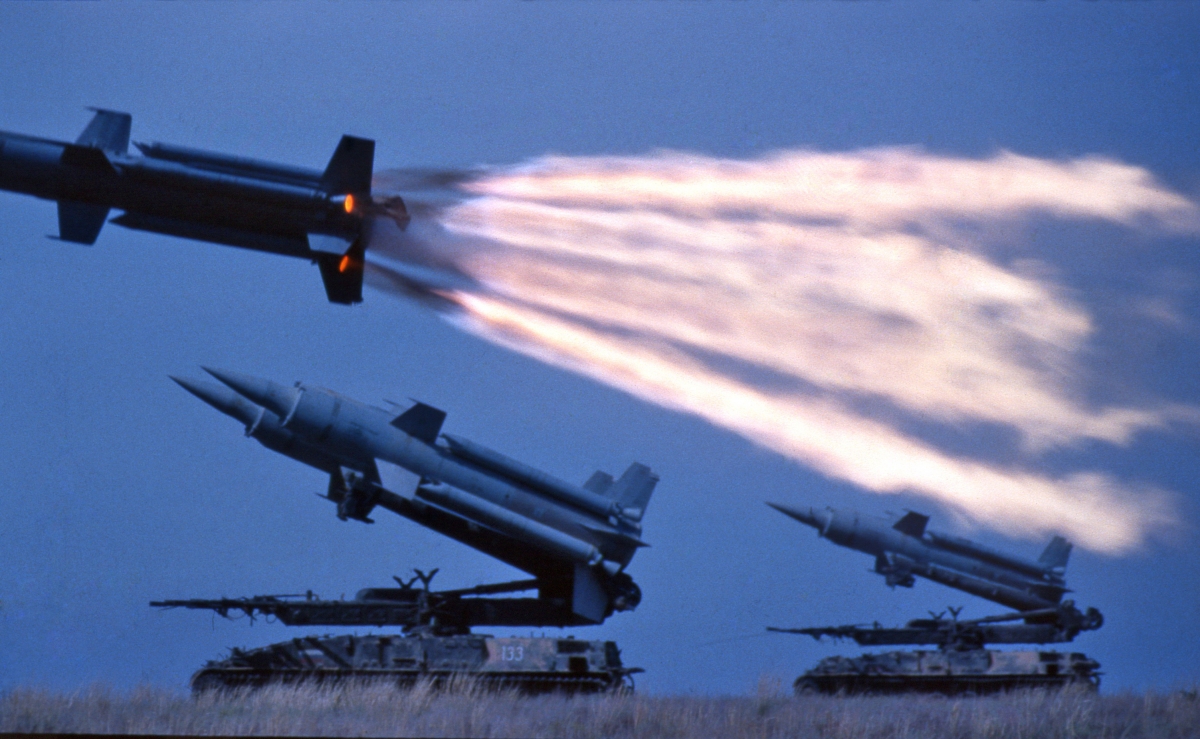

Зенитно-ракетный комплекс «Куб» (экспортное название «Квадрат») состоял на вооружении армий стран-участниц Варшавского договора и поставлялся в ряд стран Ближнего Востока, Азии и Африки. Он участвовал в локальных военных конфликтах.

Превосходил аналог, значительно сковывал возможности ВВС, в последующем эффективность существенно снижалась, производились модернизации.

Поставлялся в вооруженные силы более 40 стран[источник не указан 857 дней].

В состав батареи управления ЗРК «Куб» входили: кабина боевого управления (КБУ), радиолокационные станции (РЛС) П-15 «Тропа», П-18 «Малахит», П-44 «Броня», передвижной радиовысотомер ПРВ-16 «Надежность». Комплекс РЛС обеспечивал раннее обнаружение воздушных целей (до 200км). КБУ выдавала целеуказание СУРН.[источник не указан 857 дней]

Боевое применение

1. Война Судного дня 1973 года — первое боевое применение ЗРК «Куб» (точнее — его упрощённого экспортного варианта «Квадрат»). Применялись сирийскими войсками. По данным сирийской стороны было сбито 64 самолёта израильской армии.
2. Израильско-сирийский пограничный конфликт — применялись[когда?]сирийскими войсками. Согласно российским источникам, после 8 запусков ЗУР было сбито 6 самолётов;
3. Миротворческая операция UNEF — сирийские ЗРК «Куб» (вместе с ЗРК С-75) 9 августа г. участвовали в уничтожении самолёта миротворческой миссии ООН, после нарушения полёта в назначенном коридоре (англ.). Сирийские зенитчики сбили нарушителя, обломки упали северо-восточнее деревни Ад Димас. Девять человек экипажа (канадские миротворцы) погибли.;
4. Ирано-иракская война — применялись в начале боевых действий в году иракской стороной. В результате применения комплексов 2К12Е «Квадрат» был сбит 21 самолёт иранских ВВС;
5. Ливанская война (1982);
6. Война за независимость Западной Сахары с Марокко и Мавританией -1991 годов — применялись «Фронтом Полисарио». В числе сбитых самолётов такие как F-5 Tiger II и Mirage F1;
7. Операция «Каньон Эльдорадо» 1986 года — применялись ливийской стороной для отражения американских налётов;
8. Чадско-ливийский конфликт — применялись в — г.г.;
9. Налёты южно-африканской авиации — применялись Анголой для защиты от южно-африканской авиации;
10. Операция Deliberated force» — применялись боснийскими сербами. Комплексом 2К12Е был сбит истребитель General Dynamics F-16 Fighting Falcon;
11. Война НАТО против Югославии — применялись в 1999 году Югославией. По данным российских источников, в ходе применения были сбиты несколько самолётов НАТО. Так, например, министр обороны и министр иностранных дел РФ, а также представители войсковой ПВО РФ утверждают об уничтожении зенитным ракетным комплексом 2К12Е «Квадрат» американского самолёта-невидимки Lockheed F-117 Nighthawk. О том, что F-117 был сбит ЗРК «Куб», сообщают также автор интернет-сайта «Вооружение, военная техника и форма одежды русской армии и военно-морского флота в XX веке» А. К. Лысоченко[неавторитетный источник?] и журналист информационного регионального еженедельника «168 часов» Юрий Головин[неавторитетный источник?]; в то же время единого мнения о причинах гибели F-117 нет. Так, многочисленные российские, сербские и американские источники сообщают, что F-117 был сбит зенитно-ракетным комплексом С-125 под руководством командира батареи Золтана Дани[неавторитетный источник?][неавторитетный источник?][неавторитетный источник?][неавторитетный источник?]. Начальник Генерального штаба вооружённых сил Сербии генерал-подполковник Милое Милетич в одном из интервью отметил, что F-117 был сбит батареей Золтана Дани. В качестве третьей причины, называется успешная атака МиГ-29, пилотируемого Гвозденом Джукичем, но следует отметить, что «Гвозден Джукич» (Gvozden Đukić) — псевдоним, использовавшийся Золтаном Дани во время войны[неавторитетный источник?]. Есть данные об инциденте «дружественного огня», в котором комплексом «Куб», по-видимому, был сбит югославский истребитель МиГ-29, на котором отказала аппаратура государственного опознавания.
12. Гражданская война в Сирии — Сирийские ПВО использовало установки «Бук», «Квадрат» и пр. для противодействия ракетному удару США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего были применены 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета, в том числе комплексы «Квадрат» выпустили 21 ракету, было поражено 11 целей; согласно официальным данным Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет было произведено уже после того, как крылатые ракеты достигли цели.

Примечания

1. ↑  (недоступная ссылка). Дата обращения: 11 октября 2010.
2. . Информационно-новостная система «Ракетная техника». Дата обращения: 3 марта 2012.
3. Изделие 9В25М. ТО и ИЭ — Москва, «Машиностроение», 1974
4. The Military Balance, 2022, p.333
5. The Military Balance, 2022, p.453
6. The Military Balance, 2022, p. 267
7. The Military Balance 2017. — P. 449.
8. The Military Balance, 2022, p.358
9. The Military Balance, 2022, p.142
10. The Military Balance 2017. — P. 405.
11. The Military Balance 2017. — P. 100.
12. The Military Balance 2017. — P. 95.
13. The Military Balance 2017. — P. 373.
14. ↑ The Military Balance 2012. — P. 355.
15. . Дата обращения: 28 мая 2013.
16.  (недоступная ссылка). Дата обращения: 28 мая 2013.
17. The Military Balance 2012. — P. 337.
18. The Military Balance 2016. — P. 194.
19. The Military Balance 2012. — P. 244.
20. The Military Balance 2012. — P. 196.
21. Александр Храмчихин. Многовекторный тупик // Военно-промышленный курьер : газета. — 2016. — 13 апреля (№ 14 (629)). — ISSN 1729-3928.
22.  (недоступная ссылка). Дата обращения: 13 марта 2019.
23. . Дата обращения: 28 июля 2014.
24. Феоктистов В. В. ПВО на защите ангольского неба. // 40-летие начала вооружённой борьбы ангольского народа за национальную независимость. — М., 2002. — С. 43 — 168 с.
25. ↑ Синявский В. И. Воспоминания ветеранов войны в Анголе и других локальных конфликтов. — М., 2011. — С. 106—107 — 235 с.
26.  (недоступная ссылка). Дата обращения: 28 июля 2014.
27.  (недоступная ссылка). Дата обращения: 28 июля 2014.
28. . Дата обращения: 2 октября 2017.

Модификации

9К35М «Стрела-10М»

Основным отличием комплекса от базового варианта являлось наличие новых головок самонаведения ракет 9К37М. Новая ГСН выбирала цели по траекторным признакам, что заметно снижало эффективность помех-ловушек.

9К35М2 «Стрела-10М2»

Комплекс создан по решению ГРАУ и МОП. Причиной стала необходимость повышения степени автоматизации боевой работы комплекса. Основным отличием являлось наличие аппаратуры автоматизированного приёма и реализации целеуказания от батарейного командирского пункта ПУ-12М, от пункта управления начальника ПВО полка и от РЛС обнаружения. На боевую машину по бокам были установлены поплавки из пенополиуретана для возможности преодоления водных преград с полным комплектом ЗУР и пулемётом. Комплекс был принят на вооружение в 1981 году.

9К35М3 «Стрела-10М3»

Боевая машина 9А35М3-К «Стрела-10М3-К». Колёсный вариант на базе БТР-60.

По решению Совета министров СССР от 1 апреля 1983 года была начата разработка дальнейшей модернизации ЗРК «Стрела-10». Новый комплекс должен был более эффективно вести борьбу с визуально видимыми низколетящими самолётами, вертолётами, с места и при коротких остановках в обстановке интенсивных оптических помех. В 1989 году, после испытаний, комплекс был принят на вооружение, так как удовлетворял всем предъявленным требованиям.

См. также: Сосна (ЗРК)

9К35М4 «Стрела-10М4»

В составе комплекса тепловизионная система, . Спектральный диапазон тепловизионного канала составляет 3—5 мкм. ЗРК позволяет вести огонь по принципу «выстрелил-забыл». Вооружение состоит из 8 ЗУР 9М333 (9М37М, 9М37МД). Скорость поражаемых целей до 420 м /с.

«Стрела-10МН»

Стрела-10МН 1-го гв. зенитного ракетного полка 106-й гв. вдд. 21 декабря 2018 года.

Российская модификация, разработанная АО «КБ точного машиностроения имени А. Э. Нудельмана» для модернизации комплексов «Стрела-10М», «Стрела-10М2» и «Стрела-10М3». На комплекс установлена тепловизионная система, автомат захвата и сопровождения цели и блок сканирования. Поставляется в ВПВО СВ и в ВДВ с 2015 г.

«Стрела-10Т»

Белорусская модификация, разработанная НПО «Тетраэдр» на базе «Стрела-10М2». На комплекс установлена оптико-электронная система ОЭС-1ТМ, цифровая вычислительная система и аппаратура навигации GPS. Комплекс может быть размещён на колёсном шасси.

«Стрела-10БМ2»

Белорусская модификация, разработанная ООО «БСВТ – новые технологии» смонтирована на шасси МТ-ЛБ и оснащена четырехканальной (узкое и широкое поля зрения) тепло-телевизионной оптико-электронной станцией (ОЭС) «Стриж-М2», которая обеспечивает боевой машине возможность круглосуточной работы (днем и ночью) в условиях недостаточной видимости. Дальность обнаружения целей, типа вертолет или штурмовик составляет не менее 20 000 метров, а распознавания – от 7 000 до 10 000 метров. Использование пассивной системы обнаружения, сопровождения и наведения позволяет ЗРК «Стрела-10БМ2» иметь высокую радиолокационную скрытность. Зенитный ракетный комплекс

вооружен двумя типами ракет с полуактивной и пассивной головками самонаведения, что дает возможность не только поражать различные типы целей, в том числе беспилотные летательные аппараты, но и делает малоэффективным использование воздушным противником бортовых средств радиоэлектронной защиты. Наличие в ЗРК «Стрела-10БМ2» приемо/передатчиков ГЛОНАСС/GPS, геомагнитного датчика и цифрового датчика пути сокращает подготовку боевой машины к работе более чем в семь раз по сравнению с 9К35М «Стрела-10М». Помимо того зенитный ракетный комплекс оснащен цифровой радиостанцией Р-181-50Т, которая обеспечивает уверенную связь в сложной помеховой обстановке. Диапазон рабочих частот радиостанции от 30 до 108 МГц.

ЗУР 9М333

Новая ЗУР для комплексов «Стрела-10», также как и 9М37 выполнена по аэродинамической схеме «утка». Ракета оснащена двигателем повышенной эффективности и транспортно-пусковым контейнером. Также ракета имеет новую головку самонаведения, автопилот и боевую часть. Новая ГСН имеет три режима работы, помимо инфракрасного и фото контрастного, имеется помеховый режим. Автопилот обеспечивает более устойчивую работу ГСН и контура управления ракетой. Новая боевая часть имеет массу 5 кг (вместо 3 кг на ЗУР 9М37). Повышена вероятность поражения целей за счёт увеличения разрывного заряда, длины и сечения поражающих элементов. Длина ракеты увеличена до 2,23 м. Как и ракеты 9М37, ракета 9М333 может использоваться всеми модификациями комплекса «Стрела-10».

Служба и боевое применение

Боевое применение

1. Война в Западной Сахаре — в 1981 году с помощью ЗРК 9К31 Полисарио сбили марокканский истребитель Mirage F1 и вертолёт Puma.
2. Гражданская война в Ливане — по израильским данным, в 1982 году уничтожен ряд сирийских батарей «Стрела-1». В 1983 сирийские ЗРК 9К31 сбили самолёты ВМС США A-6 Intruder и совместным огнём с Стрела-2 A-7 Corsair;
3. Гражданская война в Анголе — на начальном этапе поставок комплексов «Стрела-1» в Анголу, расчёты ЗРК были либо советскими, либо кубинскими. Наведение ракет на цели в ручном режиме вызывало большие трудности у ангольских военных. В 1985 году трофейным ЗРК 9К31 спецназом ЮАР был сбит военно-транспортный самолёт Ан-12 ВВС СССР;
4. Война в Персидском заливе — иракским ЗРК 9К31 был сбит американский штурмовик A-10 Thunderbolt II, пилот взят в плен.;
5. Косовская война.
6. Вооружённый конфликт в Йемене (с 2014) — по данным китайских блогеров предположительно сбила MQ-9 Reaper

Трофейные машины

По свидетельству советских офицеров, выполнявших функции военных советников в африканских странах, отношение к новейшей советской боевой технике было крайне небрежным и безответственным, мер охранения, аналогичных предпринимаемым в контингентах советских войск в Европе, не предпринималось, даже такие фундаментальные понятия организации несения службы и работы с техникой как «секретность» и «военная тайна» были недоступны для понимания местными военными. Как результат, в 1983 году южно-африканскими войсками в боевых действиях на юге Анголы захвачены несколько машин 9К31 вместе с ракетами 9М31. Для ознакомления с устройством боевых машин, пусковых установок и ракет в ЮАР прибыли иностранные специалисты по ракетному вооружению из различных стран НАТО, которые внимательнейшим образом исследовали комплекс и представили свои выводы. В сжатом виде выводы исследования «Стрел» зарубежными учёными и инженерами вместе с тактико-техническими данными, сведениями об устройстве ракет и комплексов, и другой ценной справочной информацией были опубликованы в зарубежной военной публицистике, в частности авторитетным еженедельником «Джейнс».

Современные модификации

С-125 Печора-2Т — белорусская модификация С-125 разработки НПО «Тетраэдр»;

С-125-2, 2006 год. Помехозащищённость комплекса обеспечивает работу ЗРК при постановке ему помех мощностью 2700 Вт/МГц (на выходе из антенны постановщика помех) на дальности 100 км от ЗРК, минимальная обнаруживаемая ЭПР цели — 0,02 м², дальность поражения — 35 км.

С-125 Печора-2А — российская модификация С-125 разработки ОАО «ГСКБ „Алмаз-Антей“». Дальность поражения целей — 28 км. Дальность обнаружения цели с ЭПР 2 м² — 100 км. Время работы двигателя — 24 секунды. Помехозащищённость ЗРК: повышена со 100 до 2000 Вт/МГц (мощность активной помехи на выходе из антенны постановщика помех), дальность обнаружения в помехах сокращается в 2 раза. Минимальная ЭПР цели 0,3 м²

С-125 Печора-2М — российская модификация ЗРК разработки ОАО «Оборонительные системы». Минимальная ЭПР цели до 0,1 м², введён комплекс радиотехнической защиты (КРТЗ) от противорадиолокационных ракет (ПРР). В 2007 г. система была проверена на полигоне, при обстреле комплекса ни одна из ПРР не попала в цель. Защита от активных и пассивных помех обеспечивается с помощью введения новой аппаратуры. Масса боевой части увеличена на 50 %, разлёт осколков — в 3,5 раза. Основные характеристики комплекса:

Обзорная РЛС заменена на современную «Каста-2Е2»

— количество ПУ: 8 единиц;- ведение до 16 воздушных объектов;- удалённость ПУ от центра управления: до 10 км;

Комплекс получил возможность сопрягаться с удаленными РЛС и вышестоящими КП по телекодовым каналам.Возможна эффективная стрельба по крылатым ракетам и применение как одного радара подсвета и наведения по цели, так и двух (по двум различным целям). Оптическая станция обеспечивает работу не только днём, но и ночью.

Зенитно-ракетный комплекс С-125М1 «Нева-М1»

История создания ЗРК 9К35 «Стрела-10»

24 июля 1969 года, в соответствии с постановлением ЦК КПСС и Совета министров СССР, была начата разработка комплекса 9К35 «Стрела-10СВ». Комплекс создавался в Конструкторском бюро точного машиностроения путем последовательной модернизации и модификации ЗРК 9К31 «Стрела-1».

С января 1973 года по май 1974 года ЗРК «Стрела-10СВ» прошел совместные испытания на полигоне. По результатам испытаний встал вопрос о целесообразности принятия на вооружение этого комплекса. По мнению представителей ГРАУ и разработчиков ЗРК соответствовал всем предъявленным требованиям. Однако, по мнению председателя комиссии и представителей полигона, комплекс не отвечал всем предъявляемым требованиям.

Претензии предъявлялись к зенитной управляемой ракете (ЗУР) в части вероятности поражения цели одной ракетой при использовании инфракрасного (во всей зоне поражения) и фотоконтрастного (на встречных курсах, вдогон на высотах до 100 метров и более 2 000 метров) каналов. Была подвергнута сомнению надежность функционирования боевой машины (БМ) и ракеты 9М37. Были замечания по размещению аппаратуры и удобству ведения работы боевым расчетом.

Состав и описание ЗРК «Стрела-10»

В состав зенитно-ракетного комплекса 9К35 «Стрела-10» входят как боевые средства (БМ 9К35 и 9К34 и ЗУР 9КЛ37), так и средства, необходимые для его технического обслуживания. К ним относятся контрольно-проверочная машина и машина технического обслуживания.

Организационно 9К35 объединяются в зенитно-ракетный взвод, который состоит из трех машин 9А34 и одной командирской 9А35. Командирская машина оборудована пассивным радиопеленгатором целей, 9А34 пеленгатора не имеет. В состав зенитной ракетно-артиллерийской батареи, кроме взвода ЗРК «Стрела-10», входил еще и взвод ЗРПК «Тунгуска». В качестве пункта управления батареи использовался ПУ-12 (ПУ-12М), который в будущем планировали заменить на КП «Ранжир».

Основными элементами ЗРК 9К35 «Стрела-10» являются боевая машина (БМ) 9А35 (9А34) и ЗУР (зенитная управляемая ракета) 9М37. ЗРК 9К35, в отличие от комплекса «Стрела-1», установлен на базе гусеничного тягача МТ-ЛБ, что значительно повышает проходимость комплекса и позволяет ему передвигаться вне дорог с твердым покрытием. Использование данного шасси позволило увеличить возимый боекомплект до восьми ЗУР (четыре в пусковой установке и столько же в грузовом отсеке МТ-ЛБ). Правда, разработчикам комплекса пришлось немало потрудиться над приборной частью машины, на которую воздействовала мощная вибрация гусеничной машины.

Кроме пусковых установок с зенитными ракетами, на боевой машине также установлен пулемет ПКТ для самообороны. Перезаряжание пусковой установки зенитными управляемыми ракетами занимает примерно три минуты. Экипаж боевой машины состоит из трех человек.

Важнейшим элементом комплекса «Стрела-10» является зенитная твердотопливная управляемая ракета 9М37. Она имеет головку самонаведения (ГСН) с двумя каналами: основным и дополнительным. В качестве основного используется фотоконтрастный режим, а в качестве дополнительного — инфракрасный режим наведения на цель. Дополнительный канал (его нет на ЗРК «Стрела-1») повышает возможности комплекса при стрельбе вдогонку и навстречу воздушным целям.

Однако инфракрасную ГСН можно привести в боевую готовность только один раз: для ее охлаждения используется жидкий азот, который находится в корпусе ракеты, его достаточно только на один цикл подготовки. Использовать или нет инфракрасный канал решает оператор комплекса, непосредственно перед запуском.

Ракета 9М37 была выполнена по схеме «утка», в ее задней части располагаются элероны, которые уменьшают угловую скорость вращения.

Для повышения эффективности поражения в боевую часть ракеты входят поражающие стержневые элементы. Ракеты оснащается двумя видами взрывателей: контактным и бесконтактным. В случае промаха ЗУР 9М37 самоуничтожается.

Для более эффективного поражения воздушных целей комплекс «Стрела-10» оснащен системой оценки зоны пуска 9С86, основной функцией которой является просчет необходимых углов упреждения. В ее основу входит когерентно-импульсный радиодальномер, работающий в миллиметровом диапазоне, который определяет расстояние до цели и ее радиальную скорость.

По сравнению с комплексом «Стрела-1», ЗРК 9К35 может обстреливать более скоростные цели, увеличилась дальность и вероятность их поражения. «Стрела-10» лучше защищена от природных и искусственных оптических помех.
