Истребитель Bell P-39 Airacobra – успех вдали от родины

Содержание:

Последней конструкцией Piaggio военного времени, которая действительно поднялась в воздух, стал одноместный истребитель P.119. Подобно почти всем проектам, созданным фирмой, он обладал весьма оригинальной компоновкой. С 1938 года Piaggio изучала возможность установки звездообразного двигателя в середине фюзеляжа с вращением винта посредством удлиненного вала. В конструкторском бюро предполагали, что такая схема обеспечит высокую маневренность (за счет сосредоточения веса близ центра тяжести), отличную аэродинамику и хороший обзор (из-за сужения носа и сдвига кабины вперед), а также концентрацию залпа на цели сосредоточением стволов в одном месте.

Обзор модели

 Обойдемся без нудной исторической справки и перечисления всей китографии данного самолета. Ибо это не актуально в данной ситуации. Древние модели нас не интересуют, а про нынешние вывод будет сделан в конце статьи. Eduard за те 10 лет, как выпустил пресс-форму, наплодил десятки релизов данной модели. Мне достался релиз weekend edition 2008-го года. Пластик везде идентичный. В пресс-форму заложено несколько модификаций Кобры. В основном это Q и N, но встречаются еще и D, L и P-400. В общем, винегрет из модификаций со всеми вытекающими тяжкими грехами унификации. Всего 3 литника с деталями, 1 литник из прозрачного пластика, 1 грузик из силумина, декаль и маски. Всего 138 деталей, из них 6 прозрачных. Инструкция еще старого образца – небольшого формата с черно-белыми схемами окраски.


Боевое применение истребителя P-39 «Аэрокобра»

Истребитель P-39 «Аэрокобра» начал поступать на вооружение армии США в 1940 году. В 1941 году «Аэрокобры» начали поступать в Великобританию, но там они не прижились, т.к. обладали малой высотностью, в то время как английским лётчикам приходилось вести бои на высоте около 5000 м. Часть самолётов напраили в колонии, часть — в Советский Союз. 165 самолётов получила «Свободная Франция». После подписания перемирия в 1943 году P-39 стала получать и Италия.

В Советском Союзе «аэрокобра» прижилась хорошо — бои на фронте велись в основном на малых высотах, а наиболее частой задачей истребителей было сопровождение фронтовых бомбардировщиков и штурмовиков, тем более, что и из самого P-39 получался достаточно неплохой легкий штурмовик.

Известно, что из-за своей очень непривычной балансировки, «Аэрокобра» была сложна в управлении для новичков, однако для опытных пилотов она была хорошим выбором —  советский ас трижды Герой Советского Союза А.И.Покрышкин одержал на P-39N 48 из своих 59 побед.

Модули

  • Таблица
  • Дерево

Двигатель

УровеньДвигательМощность двигателя, л.с. / ТягаТипМасса, кгСтоимость,
VI V-1710-851200водяного охлаждения60050000

Конструкция

УровеньКонструкцияЖивучестьМасса, кгСтоимость,
VI P-39Q-15260241460000

Моторное вооружение

УровеньПулемётКалибрНачальная скорость снаряда, м/сУронСкорострельность, выстр/минМасса, кгСтоимость,
VII 37-мм T9 (М)37100017012012055000

Синхронное вооружение

УровеньПулемётКалибрНачальная скорость снаряда, м/сУронСкорострельность, выстр/минМасса, кгСтоимость,
VI WEAPON_NAME_G12MM-ANM2-USSR-PR-S_SPEC_TOP_P-39Q_112.71120457506018500

Двигатель

VI

ДвигательV-1710-85

Характеристики:
Мощность двигателя, л.с.1200
Типводяного охлаждения
Масса, кг600

Применяемость:Bell P-39Q-15 Airacobra

VI

V-1710-85

VI

Двигатель

Характеристики:
Мощность двигателя, л.с.1200
Типводяного охлаждения
Масса, кг600

Применяемость:Bell P-39Q-15 Airacobra

VI

Конструкция

VI

КонструкцияP-39Q-15

Характеристики:
Живучесть260
Масса, кг2414

Применяемость:Bell P-39Q-15 Airacobra

VI

P-39Q-15

VI

Конструкция

Характеристики:
Живучесть260
Масса, кг2414

Применяемость:Bell P-39Q-15 Airacobra

VI

Моторное вооружение

VII

Пулемёт37-мм T9 (М)

Характеристики:
Калибр37
Начальная скорость снаряда, м/с1000
Урон170
Скорострельность, выстр/мин120
Масса, кг120

Применяемость:Bell P-39Q-15 Airacobra

VII

37-мм T9 (М)

VII

Пулемёт

Характеристики:
Калибр37
Начальная скорость снаряда, м/с1000
Урон170
Скорострельность, выстр/мин120
Масса, кг120
Стоимость:
Стоимость покупки55000

Применяемость:Bell P-39Q-15 Airacobra

VII

Синхронное вооружение

VI

Пулемёт12,7-мм AN/M2 (С)

Характеристики:
Калибр12.7
Начальная скорость снаряда, м/с1120
Урон45
Скорострельность, выстр/мин750
Масса, кг60

Применяемость:Bell P-39Q-15 Airacobra

VI

2×12,7-мм AN/M2 (С)

VI

ПулемётWEAPON_NAME_G12MM-ANM2-USSR-PR-S_SPEC_TOP_P-39Q_1

Характеристики:
Калибр12.7
Начальная скорость снаряда, м/с1120
Урон45
Скорострельность, выстр/мин750
Масса, кг60
Стоимость:
Стоимость покупки18500

Применяемость:Bell P-39Q-15 Airacobra

VI

2xWEAPON_NAME_G12MM-ANM2-USSR-PR-S_SPEC_TOP_P-39Q_1

Вооружение отсутствует

Вооружение отсутствует

Вооружение отсутствует

Премиумный самолет
Подарочный самолет

Использование Р-39 «Аэрокобра» в ВВС стран-союзников

В течение 1943 г. Р-39 быстро заменялся в частях ВВС США, но продолжал поступать в ВВС многих стран-союзников. Долгое время наиболее важным оставалось оснащение истребительных полков Советских ВВС, включая элитные Гвардейские части. P-39Q использовался на многих участках Восточного фронта вплоть до завершающей битвы за Берлин.

В ВВС «Свободной Франции» использовались почти только P-39Q, общим количеством 1б5 экземпляров; они действовали в 1944-45 гг. в Италии и на юге Франции. Последней частью ВВС США, вооруженной Р-39, была 332-я истребительная группа в составе 15-й ВА в Италии в феврале 1944 г., вооруженная 75-ю P-39Q. Свыше 220 N и Q были поставлены в 1944 г. в части Итальянских союзнических ВВС, действующих в Северной Италии и над Балканами.

Фирма «Белл» проводила важную работу по созданию истребителя Р-76 с ламинарным крылом, испытанном на ХР-39Е, и «перевернутым» двигателем «Континентал» W-1430, но эта работа была прекращена. Много раньше, в 1938 г., был создан истребитель XFL-1 «Аэробонита» для ВМС США, с укороченным фюзеляжем, шасси с хвостовым колесом, оборудованием для полетов с авианосца и многими другими изменениями. Испытания на авианосце, оказавшиеся неудачными, состоялись в феврале 1941 г. В ходе войны, однако, ВМС США получили семь «Аэрокобр» серии F2L и P-39Q-10, модифицированных как XTDL-1. Все они были воздушными радиоуправляемыми мишенями, хотя многие испытательные полеты были пилотируемыми. Серийными радиоуправляемыми мишенями должны были стать машины с обозначением А-7, но ни одной построено не было.

Последними модификациями были двухместные. Почти все они были получены переделкой в частях. В основном это были TP-39F и RP-39Q, последняя — с двойным управлением. В каждом случае дополнительная кабина располагалась впереди основной, вооружение отсутствовало, а фонарь откидывался в сторону. Для сохранения путевой устойчивости форкиль был удлинен и добавлен длинный невысокий подфюзеляжный гребень.

Декаль

 Увы, в матчасти Кобры не спец и кроме мурзилок и гугла ничем серьезным не обладаю. Поэтому достоверных фото представленных вариантов найти не смог. Так что, просто посмотрим на разнообразие мурзильных боковичков и сомнительную пестроту красок. Техничка приятная и читабельная. Насчет ее полноты – не уверен, но то чго есть – вполне достаточно. Декаль на 3 варианта:P-39Q-21-BE, No. 44-3932, G.C.III/6 “Roussillon”, French Air Force, Lapasset, конец 1943 г. – начало 1944 г., капитан Мартин, командир 1-й эскадрильи.
В инете нашел только 1 боковик, еще один из журналки по самолету из этой же эскадрильи. Про цвета промолчу, тут каждый автор-аутентик. Фото самолета не нашел. В целом все правдоподобно. Смущает лишь бледный синий цвет на французских ОЗ и кокардах.P-39Q-20-BE, No. 44-32286, б/н 77, командир 2-й эскадрильи старший лейтенант Николай Васильевич Стройков, 2-я АЭ, 213-й ГвИАП, 22-я ГвИАД, 6-й ГвИАК, 33 победы (14 побед лично + 21 в группе). Польша, сентябрь 1944 г.
Н.В.Стройков – Герой Советского Союза с 27-го июля 1945. В интернете были найдены 2 боковичка, в целом все нормально. Фоток как обычно нет. Что-то доказать или опровергнуть сложно.P-39Q-1-BE, No. 42-19551, 46th FS, 15th FG, 7AF, Makin Island, осень 1943 г.
В инете нашлись 3 боковичка с абсолютно разными оттенками цветов и разными шрифтами надписей. Что еще раз доказывает их бесполезность и сомнительное происхождение. А так в целом по варианту – все в норме.

Летающая пушка

Фирма «Белл» сформулировала детальное предложение Авиакорпусу Армии США. Список преимуществ выглядел внушительно, и армия весьма заинтересовалась истребителем, который мог бы нести мощное орудие Т-9 калибра 37 мм, разработанное «Американской оружейной корпорацией» (ААС). Такая пушка могла быть размещена в носовой части «Локхид» Р-38, но это был большой двухмоторный самолет. Фирма «Белл» предложила установить тяжелую пушку на небольшой маневренной машине. 7 октября 1937 г. армия заказала прототип «Аэрокобры» под обозначением ХР-39- Имеется много разночтений при определении даты первого полета, но в действительности ХР-39 взлетел б апреля 1938 г.

Это был прекрасный самолет со сверкающей металлической обшивкой и почти совершенной обтекаемой формой. Двенадцатицилиндровый V-образный двигатель жидкостного охлаждения «Аллисон» V-1710-17 мощностью 1150 л.с. был установлен непосредственно позади пилотской кабины, обеспечивая защиту от нападения из задней полусферы. Слева был большой воздухозаборник и обтекатель, закрывающий турбокомпрессор В-5 фирмы «Дженерал Электрик». На правой стороне был меньший по размеру воздухозаборник водяного радиатора и маслорадиатора. Просторная кабина обеспечивала почти полный круговой обзор, ее наиболее необычная особенность (кроме горизонтального положения на стоянке) состояла в том, что на каждой стороне находилась дверь автомобильного типа с опускаемым стеклом. Шасси и посадочные щитки имели электрический привод, все управляющие поверхности были обтянуты полотном.

ХР-39 не нес вооружения и брони и имел взлетную массу всего 2517 кг. Вместе с турбонаддувом двигателя это привело к замечательным результатам: максимальная скорость 628 км/ч на высоте 6100 м; эту высоту самолет набирал всего за пять минут. Неудивительно, что 27 апреля 1939 г. армия заказала 12 самолетов YP-39A для эксплуатационных испытаний и один YP-39A без турбонагнетателя. Однако, когда ХР-39 был предоставлен для исследований в НАКА (Национальный консультативный комитет по аэронавтике в Лэнгли, предшественник НАСА), последний рекомендовал более чем 60 доработок. Наиболее существенным предложением было убрать турбокомпрессор. Соединенные Штаты полагали, что географическое положение страны делает невозможным атаку высотных бомбардировщиков. Единственным назначением американских истребителей должны были стать непосредственная авиационная поддержка наземных войск и атаки наземных или надводных целей. Соответственно двигатель был заменен на V-1710-39, рассчитанный на высоту 4054 м.

Другими важными изменениями стали: перемещение радиаторов водяного охлаждения в основания консолей крыла с воздухозаборниками на передней кромке крыла, а воздухозаборника карбюратора — на верхнюю часть фюзеляжа; уменьшение размаха крыла и увеличение длины фюзеляжа; переделка фонаря с увеличением длины и уменьшением высоты; на нишах основных колес появились створки. В целом, рекомендации НАКА привели к существенному снижению сопротивления, но снятие турбокомпрессора заметно ухудшило все высотные характеристики. Время набора высоты 6100 м увеличилось до 7,5 минут. На малых высотах характеристики изменились слабо, а маневренность повысилась. Таким образом, все 13 прототипов для войсковых испытаний были построены с рекомендованными изменениями под обозначением YP-39B.

Конструкция истребителя P-39 «Аэрокобра»

P-39 «Аэрокора» это цельнометаллический свободнонесущий низкоплан с фюзеляжем «полумонокок». Крыло прямое, трёхлонжеронное, трапецевидное в плане с закруглёнными законцовками. Механизация крыла состояла из закрылков типа Фрайз и предкрылков. Шасси убирающееся, трёхопорное с носовой стойкой. Двигатель расположен за кабиной пилота и соединен с трёхлопастным (на P-39Q-21-25 — четырёхлопастным) воздушным винтом валом длиной около 3 м, проходящим под полом кабины. Запас топлива размещался в крыльевых баках.

Доступ в кабину осуществлялся через двери автомобильного типа. Состав вооружения менялся в зависимости от модификации и включал: 7,62-мм пулемёты, 12,7-мм пулемёты «Кольт-Браунинг», 20-мм пушки Испано M1, 37-мм пушки M4.

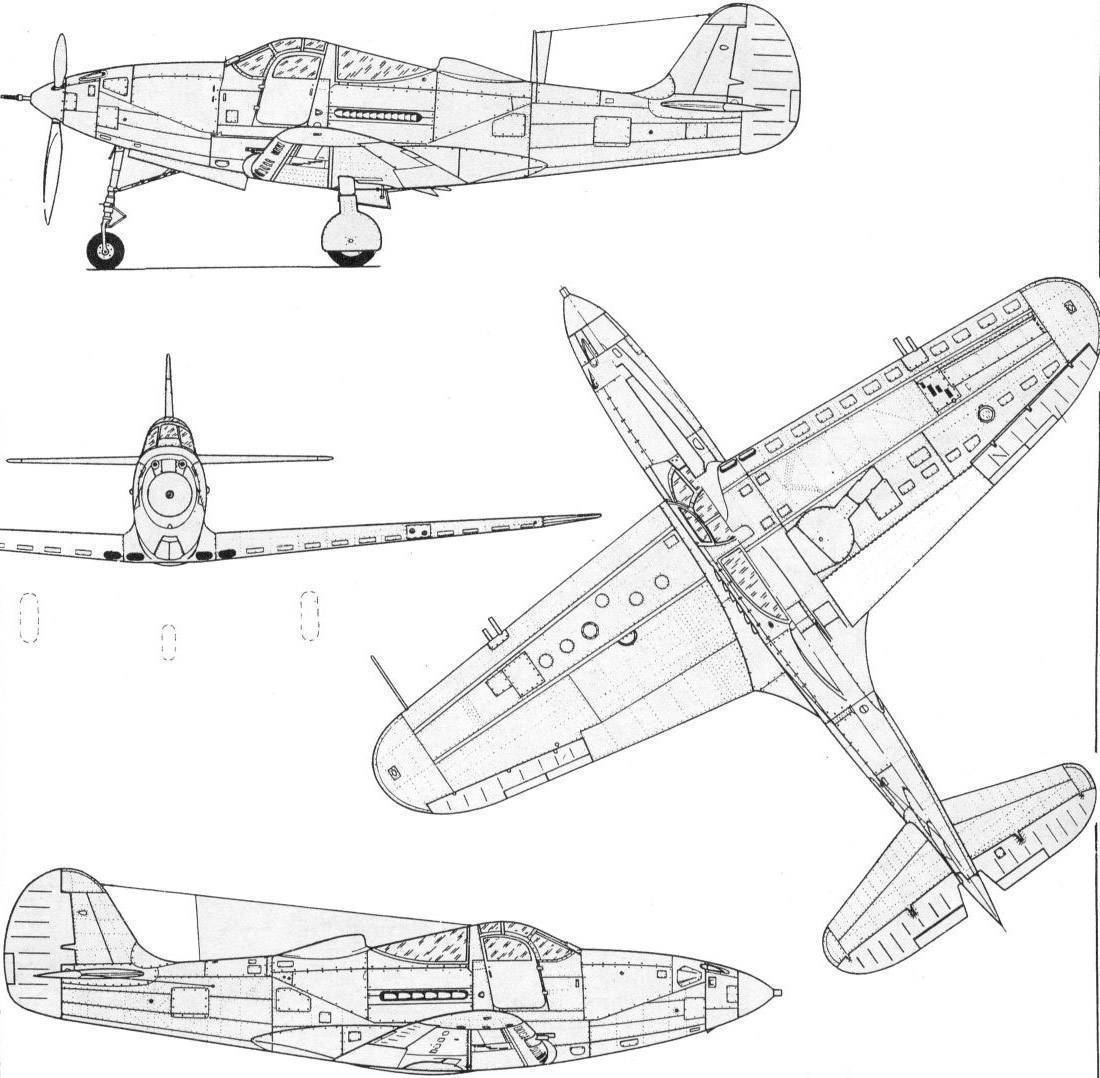

Чертеж истребителя P-39 Аэрокобра

Фюзеляж и киль

 Начнем с геометрии. Чешско-польские чертежи показывают одну картину, российские другую. Согласно мнению уважаемых форумчан, чертежи из издания «Аэрокобры вступают в бой» больше похожи на реальность. Если ориентироваться на AJ-press и Mushroom Yellow series, то фюзеляж Кобры на 3-4 мм меньше по высоте между килем и кабиной, а носовая часть на 2 мм меньше по высоте. Зато все остальное в норме. Если вложить в наши чертежи на P-39D – то Кобре не хватает 3 мм по длине фюзеляжа, причем эти миллиметры размазаны по всей длине фюзеляжа. Спасибо Сергею KSL за приведенную графику. Также есть претензии к форме хвоста, киля и заметные отклонения в форме носовой части самолета. В общем, что «чешско-польские» косяки неисправимы, что «наши» не поддаются лечению. Но на Кобру похоже? Похоже! Ну и отлично.
Киль и его задняя кромка имеют излишнюю толщину. Профиль прорези между килем и рулем направления неверен. Кромка зализа крыла толстая.

Достоинства

Положительные и отрицательные качества самолёта являлись, главным образом, следствием расположения двигателя за кабиной пилота. Плюсы такой компоновки:

  • В передней части фюзеляжа удалось установить очень мощную 37-мм авиационную пушку M4 (производство США) с боезапасом 30 снарядов, весом в 650 граммов каждый. В результате «Аэрокобра» располагала исключительно сильным вооружением по сравнению с большинством серийно выпускавшихся одномоторных истребителей периода Второй Мировой войны. Кроме неё, орудие такого калибра было только на модификациях Як-9Т, Як-9ТК, Як-9ТД и Як-3Т, которые, тем не менее, проигрывали по весу секундного залпа, поскольку имели меньшее вооружение чем у Аэрокобры. О запасе огневой мощи истребителя красноречиво говорит тот факт, что советские лётчики нередко просили снять крыльевые 7,62-мм пулемёты, с целью облегчить самолёт, улучшив тем самым его ЛТХ. Оставшейся пары синхронизированных пулемётов и 37-мм пушки было более чем достаточно для уверенного поражения вражеских самолётов. Огневая мощь «Аэрокобры» являлась настолько большой, что одного попадания 37-мм ОФЗТ снаряда хватало для уничтожения любого истребителя противника; для того, чтобы сбить бомбардировщик хватало трех-четырех попаданий, при этом вражеские самолёты часто взрывались или разлетались на куски..
  • Из-за смещения назад центра тяжести, самолёт получился исключительно манёвренным, совершая полный разворот всего за 19 секунд, что являлось очень высоким результатом, позволявшим получить в бою большое преимущество. На машине можно было выполнять почти все фигуры высшего пилотажа, что особенно высоко ценилось советскими лётчиками, так как на советско-германском фронте зачастую велись манёвренные воздушные бои, являвшиеся редкостью на западе.
  • Поскольку двигатель располагался в средней части фюзеляжа, «Аэрокобра» имела оптимальную аэродинамическую форму носовой части, в результате чего значительно снижалось лобовое сопротивление. Это позволило без повышения мощности двигателя заметно увеличить скорость и манёвренность самолёта. На истребителях с передним расположением мотора передняя часть фюзеляжа неизбежно становилась достаточно широкой, что снижало указанные качества. В результате «Аэрокобра» обладала несколько лучшими лётными характеристиками, чем самолёты с более мощными, но расположенными впереди двигателями (исключение Як-3).
  • Двигатель за кабиной являлся дополнительной защитой для лётчика при атаках в заднюю полусферу.
  • На «Аэрокобре» было установлено шасси с передней стойкой, что из-за недостатка места не представлялось возможным на истребителях с передним расположением двигателя. В итоге значительно улучшался обзор, поскольку нос машины стал более компактным, кабина оказалась вынесена вперед и крылья меньше мешали наблюдению за нижней полусферой. Значительно проще стала и рулёжка на земле в сравнении с другими самолётами того времени, имевшими хвостовое колесо, когда лётчик из-за поднятого носа ничего не видел впереди, и самолёт всегда встречал и сопровождал техник, показывая пилоту, куда двигаться.
  • Благодаря расположению шасси спереди, улучшилась проходимость самолёта по грунту и почти исчезла опасность капотирования, что в ряде случаев позволяло летать с раскисших и заснеженных аэродромов. Более безопасным становился взлёт при сильном боковом ветре. Эти качества не являлись особо актуальными для западных союзников, летавших, в основном, со стационарных аэродромов с твёрдым покрытием, но для советской авиации, работавшей всю войну с грунтовых площадок, было несомненным достоинством.
  • Еще одним важным достоинством самолета являлось высокое качество изготовления как самой машины, так и установленного на ней оборудования. Прочная конструкция «Аэрокобры» позволяла выдерживать при маневрировании большие нагрузки; хорошая технологичность при обслуживании обеспечивала легкий доступ ко всем механизмам, упрощая работу технического персонала. Отечественные самолёты в этом плане зачастую были хуже и механикам приходилось долго разбирать машину, прежде чем им удавалось добраться до места ремонта. Качественная рация позволяла легко установить связь, по воспоминаниям лётчиков, рация на «Аэрокобре» работала как «городской телефон».

Афтемаркет

 Перечислять весь афтемаркет для Аэрокобры я не стану. Ограничусь только перечислением современного или известного афтемаркета для моделей Eduard и Hasegawa. Не стоит ждать в этом списке всякие редкости и прочее

Смола

  • Aires 4293 Bell P-39 separate control surfaces for Eduard – полезная вещь, если делать модель Eduard. Отрезаем родные рули и элероны и ставим новые. Но если киль и стабилизаторы лечатся мгновенно, то крылья все равно точить придется.
  • Aires 4420 Bell P-39 Airacobra wheel bays for Hasegawa – симпатичные ниши, но основные ниши шасси лучше у Вектора. В модель Эдуарда войдут, но не без проблем.
  • CMK 4088 Bell P-39Q Airacobra armament – кому надо открыть отсеки с пушками – дерзайте.
  • CMK 4089 Bell P-39Q Airacobra engine – тоже набор на любителя – кому очень надо.
  • CMK 4185 Bell P-400/Bell P-39 Airacobra exterior set для Хасегавы – рули, патрубки, створки основных ниш шасси. На мой взгляд, бесполезный набор.
  • CMK 4186 Bell P-400/Bell P-39 Airacobra interior для Хасегавы. Полезность набора при закрытых дверях кокпита сомнительна, а если открывать, то можно использовать травление Eduard.
  • CMK 48002 Bell P-39C/P-39D Airacobra exhaust (3 double stack type) for Eduard – для тех кому нужны ранние кобры
  • CMK 48003 Bell P-39C/P-39D Airacobra exhaust (6 stack type) for Eduard – снова для ранних кобр
  • CMK 48004 Bell P-39C/P-39D Airacobra exhaust (6 fishtail type) for Eduard – аналогично
  • Quickboost 48011 Bell P-39N/P-39Q Airacobra x 1 with panels for Eduard – кому не надо делать весь двигатель достаточно открыть капот с одной стороны.
  • Quickboost 48033 Bell P-39C/P-39D Airacobra engine for Eduard
  • Quickboost 48071 Bell P-39C/P-39D Airacobra exhaust for Eduard
  • Quickboost 48077 Bell P-39N/P-39Q exhaust for Eduard
  • Quickboost 48078 Bell P-39N/P-39Q exhaust for Eduard
  • Quickboost 48092 Bell P-39N/P-39Q exhaust for Hasegawa
  • Quickboost 48200 Bell P-39Q Airacobra gun barrels for Hasegawa
  • Quickboost 48354 Bell P-39 Airacobra flaps for Hasegawa
  • Quickboost 48392 Bell P-39 Airacobra seat with safety belts for Eduard
  • Scale Aircraft Conversions 48141 P-39/P-400 Landing Gear (for Eduard) – бесполезная штука
  • TrueDetails 48012 Bell P-39C/P-39D/P-39N/P-39Q Airacobra wheels
  • TrueDetails 48092 Bell P-39 Airacobra/Bell P-63 Kingcobra, late style Bell P-39 C/P-39D/P-39N/P-39Q Airacobra wheels
  • Vector 48019 P-39 Wheel Wells – отличные смоляные ниши основных стоек шасси под модель Хасегавы
  • Verlinden 1669 Bell P-39 Airacobra for Eduard
  • И более редкая смола как Cutting Edge Cutting Edge 48269 P-39/P-400 Super Detailed Cockpit

Травление

  • Eduard Big-ED 4876 Bell P-39/Bell P-400 Airacobra for Hasegawa
  • Eduard Big-ED 4883 Bell P-39N/P-39Q AIRACOBRA for Hasegawa
  • Eduard Big-ED 4915 Bell P-39 AIRACOBRA Mk.I for Hasegawa
  • Eduard 48506 Bell P-39 Airacobra landing flaps for Eduard
  • Eduard 48554 Bell P-39/Bell P-400 landing flaps for Hasegawa
  • Eduard 48234 Bell P-39D/Bell P-400 Airacobra for Eduard – цветное травление на кокпит и «внешку»
  • Eduard 48238 Bell P-39N/P-39Q Airacobra for Eduard – цветное травление на кокпит и «внешку»
  • Eduard 48376 Bell P-39N/P-39Q Airacobra for Hasegawa– цветное травление на кокпит и «внешку»
  • Eduard 48435 Bell P-39 Airacobra Mk.I for Hasegawa– цветное травление на кокпит и «внешку»
  • Eduard EX250 Bell P-39/Bell P-400 Airacobra for Eduard – маски
  • Eduard FE195 Bell P-39 Airacobra placards for Eduard – травление только на кокпит
  • Eduard FE376 Bell P-39N/P-39Q Airacobra for Hasegawa– травление только на кокпит
  • Eduard FE435 Bell P-39 Airacobra Mk.I Airacobra for Hasegawa– травление только на кокпит

Декали

  • AeroMaster 48089 Stalin’s Bell P-39 Cobras Part 1
  • AeroMaster 48593 Bell P-39 Airacobras at War Part 1
  • AeroMaster 48594 Bell P-39 Airacobras at War Part 2
  • AeroMaster 48595 Bell P-39 Airacobras at War Part 3
  • Authentic Decals 48-18 P-39 Airacobra – отличная декаль
  • Cutting Edge 48143 P-39 Airacobra Part 1
  • Cutting Edge 48144 P-39D/Q Airacobra Part 2
  • Cutting Edge 48145 P-39 Airacobra Part 3
  • SuperScale 481154 Bell P-39D/P-39L/P-400 Airacobras
  • SuperScale 481171 Bell P-39F/L

И другие декали-сборники как от AML и прочие малоизвестные декали или ныне невыпускающиеся.
Естественно, что многие декали будут содержать исторические и технические неточности…
Травление от Eduard оптимально – выбираем нужную модификацию модели и желаемое травление (будь-то чисто кокпит, то кокпит+внешка, то закрылки, то маски, то все остальное вместе с масками). Не идеально, но для получения продвинутой «изкоробки» хватит с лихвой

Из смолы я бы обратил внимание на смоляные ниши от Вектора и separate control surfaces от Айрес, если делать модель Эдуард. Для Хасегавы достаточно только ниш шасси

Травление кокпита, я бы сказал, предпочтительнее смолы.

Литература

  • Бакурский В. А. Истребитель P-39 «Аэрокобра». — М.: Прометей, 1991. — 20 с. — (Самолёты мира. Вып. 1). — ISBN 5-7042-0519-4.
  • Котельников В. «Аэрокобра». Американский истребитель для сталинских соколов. — М.: Яуза, Эксмо, 2009. — 128 с. — (Война и мы. Авиаколлекция). — ISBN 978-5-699-33882-5.
  • Котельников В.Р. Авиационный ленд-лиз. — М.: Фонд «Русские Витязи», 2015. — 368 с. — 1000 экз. — ISBN 985-5-9906036-3-9.
  • Смирнов А. «Соколы», умытые кровью. М., «Яуза», ЭКСМО, 2010. — 608 с.
  • Харук А.И. Истребители Второй Мировой. Самая полная энциклопедия. — М.: Яуза, ЭКСМО, 2012. — 368 с. — 1500 экз. — ISBN 978-5-699-58917-3.
  • P-39 Aircobra. — Т. 1. — (Война в воздухе № 27).
  • P-39 Aircobra. — Т. 2. — (Война в воздухе № 28).
  • Боевое применение P-39 Aircobra. — (Война в воздухе № 45).
  • P-39 AirCobra. Модификации и детали конструкции. — (Война в воздухе № 91).
  • Pelletier, Alain J. Bell Aircraft since 1935. — Annapolis, Maryland: Naval Institute Press, 1992. — 255 p. — (Putnam Aeronautical Books). — ISBN 1-55750-056-8.

Недостатки

Главным недостатком «Аэрокобры» следует признать опасность сваливания в штопор при ошибках в пилотировании, вследствие чего имели место аварии и катастрофы. Причиной этого являлась предельно задняя центровка, что сделало самолёт очень манёвренным, но неустойчивым. Предельно задняя центровка была и на некоторых других самолётах того времени, например, у И-16, который, подобно «Аэрокобре», являлся очень манёвренным, но весьма сложным в управлении, что также приводило к многочисленным авариям

При переучивании на «Аэрокобру» лётного состава уделялось особое внимание сваливанию и выводу из штопора. В поздних моделях самолёта данную проблему отчасти решили, но угроза срыва в штопор все же оставалась

Опытный пилот мог летать на «Аэрокобре» достаточно безопасно, но для новичков угроза крушения была высока. Для сравнения, пилотирование истребителей Яковлева, во многом уступавших «Аэрокобре», являлось гораздо более простым и доступным для лётчиков с квалификацией ниже средней, составлявших большинство в советской авиации военного времени.
Несмотря на свою исключительную мощность, скорострельность пушки «Аэрокобры» была невелика и составляла всего 3 выстрела в секунду (180 выстрелов в минуту), небольшим являлся и боезапас в 30 снарядов. Следует учесть, что большинство пилотов того времени прицеливались и корректировали огонь по трассирующим выстрелам из своих пушек и пулемётов. На «Аэрокобре» это было невозможно из-за низкой скорострельности установленной на ней пушки. Поэтому вести эффективный огонь из этого орудия могли лишь опытные лётчики, «воздушные снайперы», такие как А. И. Покрышкин и другие хорошо подготовленные пилоты. В связи с этим более целесообразной представлялась бы установка на истребителе пушки меньшего калибра, например, 30-мм, как у германского истребителя Bf.109G поздних модификаций и Bf.109K, обладавшей, при примерно равном весе секундного залпа, в три раза большей скорострельностью, что значительно упрощало прицеливание.
Ещё одним недостатком самолёта являлась входная дверь автомобильного типа, установленная вместо сдвигающегося назад фонаря, как это было на других истребителях. По замыслу создателей, дверь должна была облегчить вход и выход лётчика из кабины. Однако при этом возникла непредвиденная опасность. В случае, если пилот покидал самолёт с парашютом, дверь сбрасывалась от аварийной ручки, при этом лётчик вываливался вбок, подвергаясь повышенной угрозе получить ранение при ударе о хвостовое оперение машины. Зная это, многие лётчики до последнего не выбрасывались с парашютом.

Самолёт категорически не любил посадку на брюхо. Сдвинутое за кабину крыло едва ли не гарантировало получение тяжёлых увечий или гибели лётчика.

ИСТОРИЯ СОЗДАНИЯ

Параллельно с собственными исследованиями в 1939 году в США находились сотрудники фирмы, где имели возможность ознакомиться с современным уровнем авиастроения. Среди них был инженер Джованни Пенья, которого помимо чисто технологических процессов в немалой степени интересовали компоновка и дизайн самолётов. Вернувшись в Италию Джованни Пенья вместе с Джованни Казираги взялись за разработку этого оригинального истребителя.

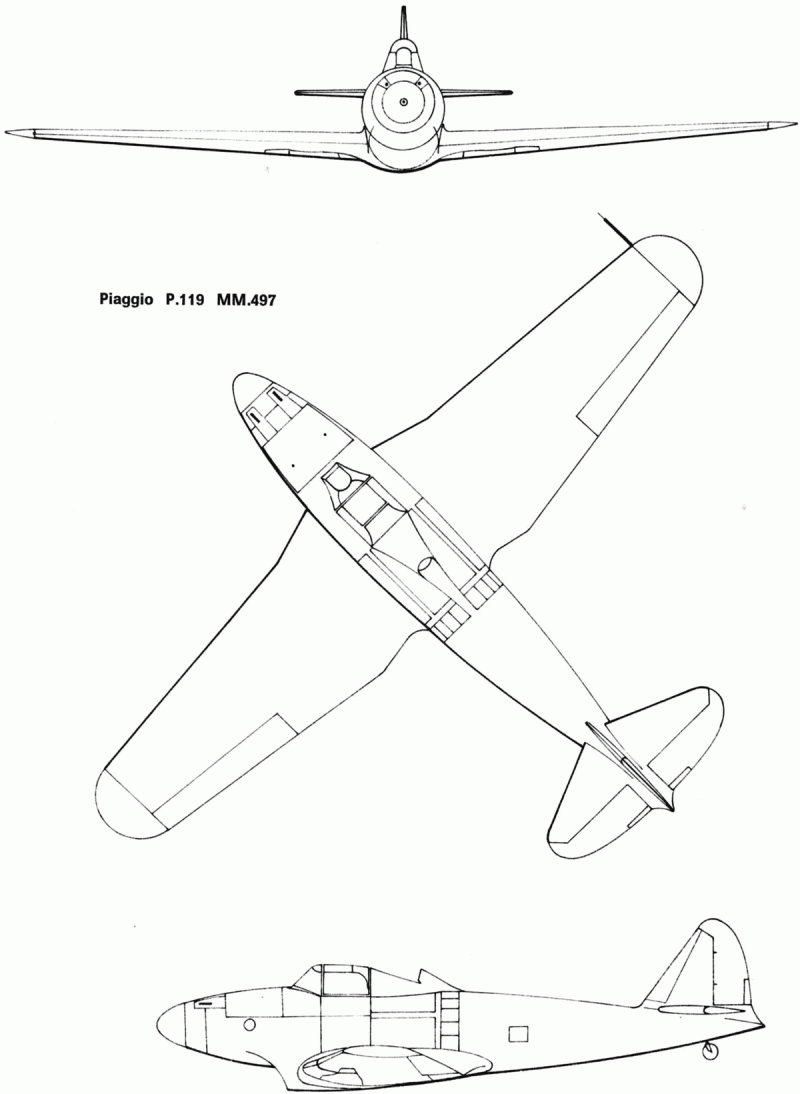

схема P.119

За основу была взята схема Bell P-39, «изюминкой» которого было мощное вооружение, шасси с носовым колесом и расположение двигателя за кабиной пилота. Отказавшись от новомодного, но весьма ненадежного трехстоечного шасси, итальянская конструкторская бригада оставила размещение двигателя без изменений, спроектировав новый фюзеляж с максимальной аэродинамической чистотой. Всё вооружение теперь можно было установить в носовой части. Планировалось, что Р.119 будет оснащен 20-мм мотор-пушкой Mauser и четырьмя 12,7- мм пулеметами Breda-SAFAT. Таким образом по массе секундного залпа Р.119 превзошел не только американский Р-39 но и некоторый тяжелые двухмоторные истребители.

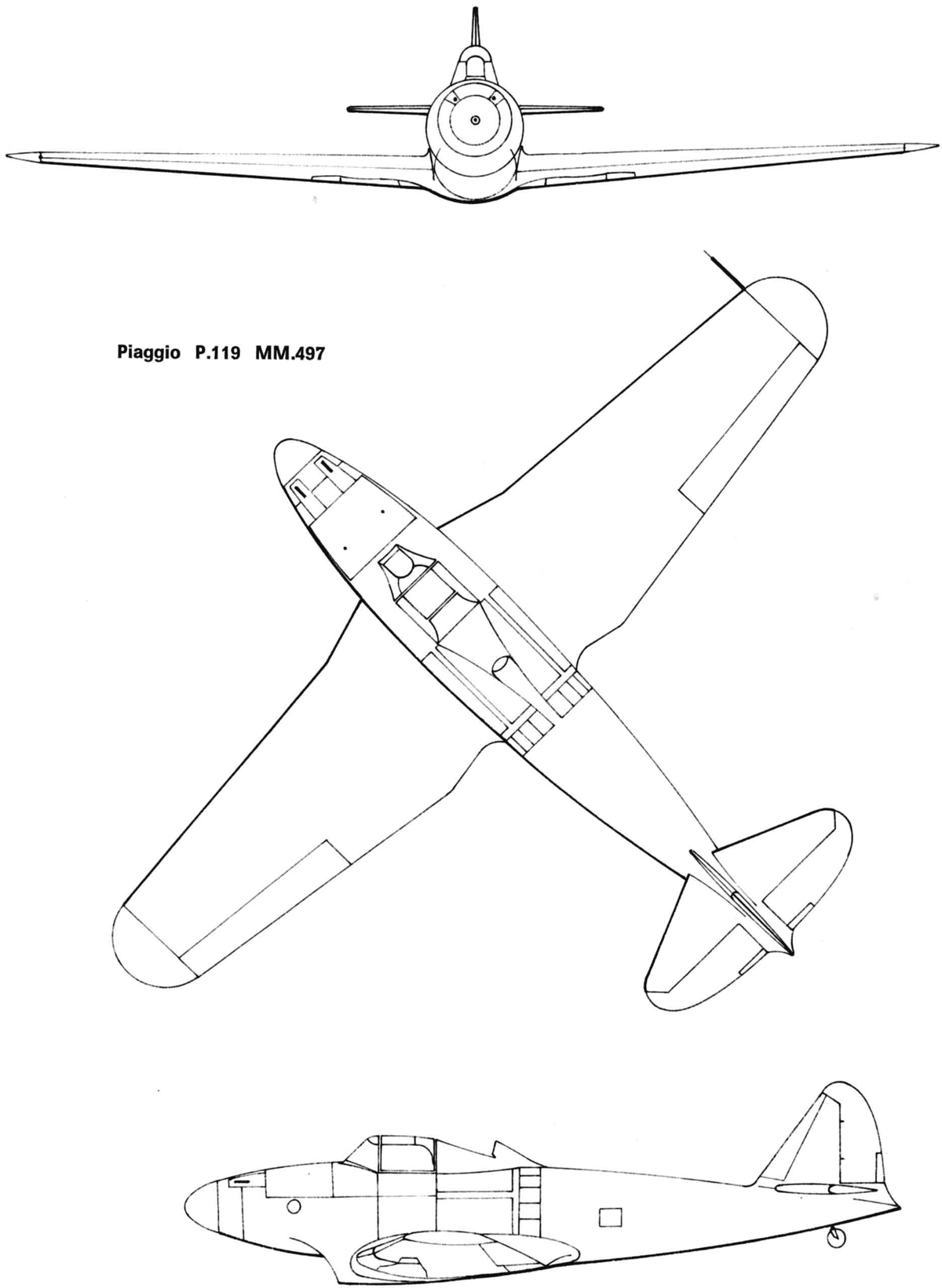

схема P.119

Проект Р.119 был представлен министерству авиации в марте 1939 года, но из-за различных задержек контракт на общую сумму 2.280.000 лир оформили только 2 июня 1940 г. К изготовлению опытного Р.119 (номер военного регистра — ММ.497) приступили только в начале 1941 года: фирма была сильно загружена другими заказами и ей было не до прототипов.

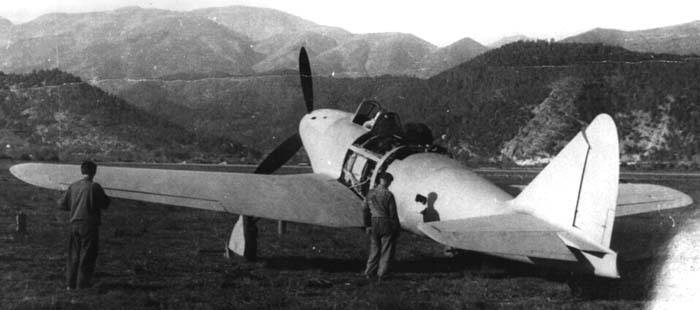

аэродром Villanova Albenga: Р.119 MM.497 проверка двигателя

Производство самолета столкнулось с рядом сложностей конструктивного и производственного характера. Наибольшей проблемой, как и ожидалось, оказалась установка мотора. Чтобы обеспечить самолёту наибольшую скорость был выбран радиальный Piaggio P.XXII, обладавший высокой мощностью (1700 л.с.), но требовавший хорошего охлаждения. Уже на начальном этапе проектирования мотор пришлось заменить на Piaggio P.XV RC.62/2V. Двухрядный 18-цилиндровый двигатель с трехлопастным винтом переменного шага обещал мощность 1650 л.с.. Чтобы не дать ему перегреться, в носовой части фюзеляжа сделали большой воздухозаборник от которого по длинному туннелю воздух попадал в систему охлаждения и затем выходил через специальные жалюзи за мотором. Именно это технологическое решение привело к значительной задержке в постройке опытного образца. Изготовление прототипа удалось завершить только в конце 1942 г.

аэродром Villanova Albenga: Р.119 MM.497 проверка двигателя

С ноября 1942 года на аэродроме Вилланова д’Албенга (Villanova d’Albenga) притупили к пробежкам, а 19 декабря пилот Николо Лана впервые поднял Р.119 в воздух. К моменту перемирия успели провести обширную программу испытаний, в хлде которых истребитель, вопреки ожиданиям, не смог показать расчетных данных. В полете сильно перегревался мотор, а аэродинамический момент выходящего из жалюзи потока горячего воздуха отрицательно сказывался на управляемости. Самолёт норовил скабрировать (перевернуться через спину), что было в корне недопустимо. Из положительных характеристик отметили высокую скорость, доходившую до 640 км/ч. Однако держать такой темп Р.119 не мог долго и к тому же прототип был вооружен всего двумя пулеметами, что сэкономило значительную часть взлетной массы.

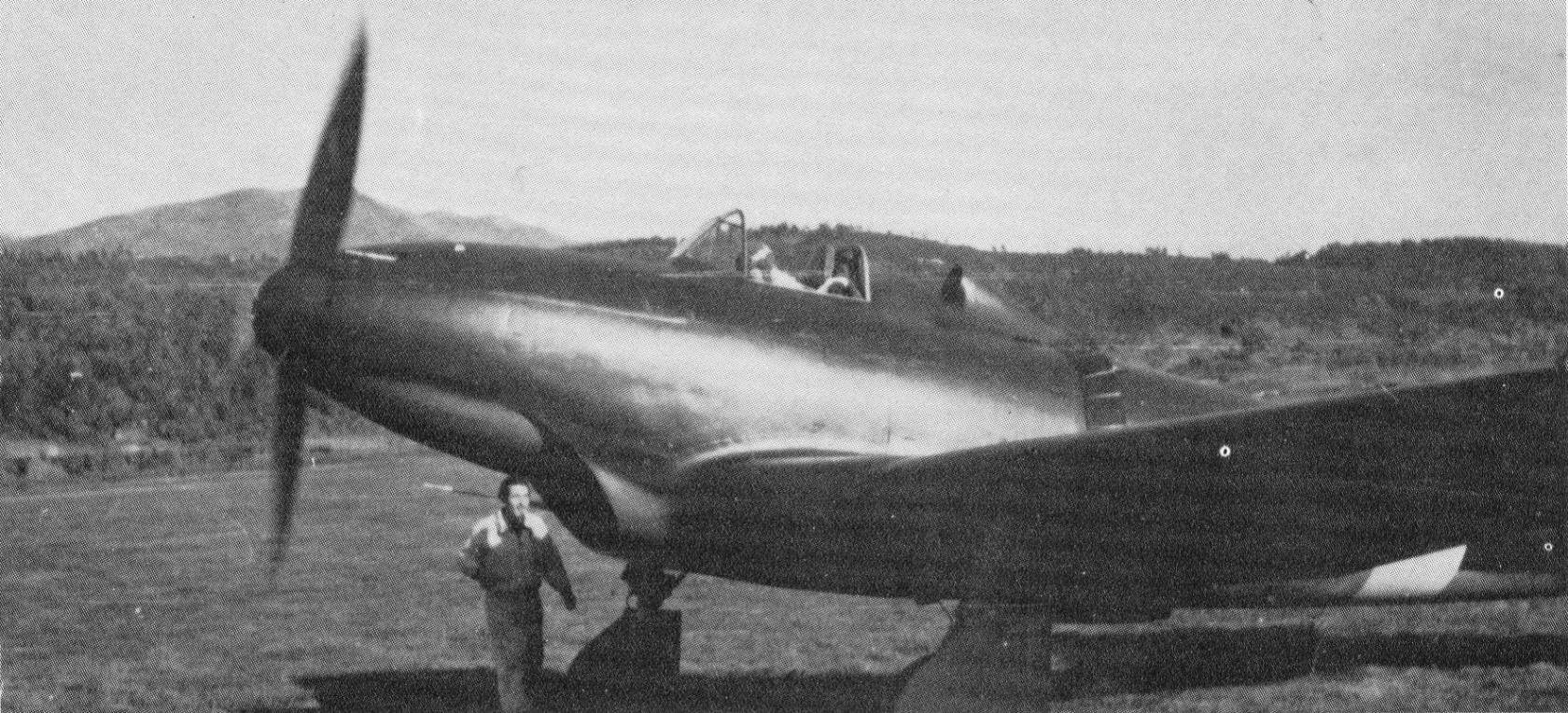

аэродром Villanova Albenga: Р.119 MM.497 на испытаниях

Испытания продолжались до 2 августа 1943года, пока на приземлении у Р.119 не отказали тормоза. Истребитель скапотировал помяв нос фюзеляжа и винт. Начавшийся ремонт завершить так и не удалось. В сентябре Италия капитулировала и большую часть перспективных разработок пришлось отложить или полностью закрыть. К опытному истребителю Р.119 большого интереса никто не проявил, поэтому восстановление самолёта прервали, разобрав его на металл.

Резюме

Модель от Eduard неплоха собой, несмотря на сомнительные расхождения в геометрии с точки зрения чертежей. Впечатление от модели портит крыло с его явным и неверным профилем и жутко толстыми задними кромками всех рулей и крыла. Также есть несколько недостатков в деталировке (приборка, колеса, ниши и прочая мелочь), являющихся следствием уже небольшого, но возраста модели и унификации пресс-формы между многими модификациями Кобры. В тоже время, она обладает хорошей деталировкой, качеством литья, доступна в продаже и пресс-форма заточена под многие модификации Кобры. К модели можно немного приложить ручки и усилия, чтобы довести ее до ума. Вопрос, а надо ли при наличии модели от Hasegawa, где эти недостатки УЖЕ отсутствуют? Ответов на этот вопрос несколько. Кому надо просто получить модель Кобры из коробки без перепилов, похожую на Кобру – того вполне устроит Eduard с его линейкой интересных модификаций, афтермаркета и декалей в Weekend’ах и ProfiPack’ах. В этом случае достаточно сточить кромки крыла изнутри и сточить рули, что несложно. Кому надо получить уже серьезную модель и затратить на нее минимум работ со шкуркой, напильником и нафаршировать различной смолой то лучше сразу брать модель от Hasegawa, несмотря на то, что она будет ощутимо дороже.
Конечно, будут вопросы по поводу актуальности этой статьи-обзора «всем известной модели». Сразу отвечу:

  • на Scalemodels еще не было полноценного обзора этой «всем известной модели» с неплохим фотоматериалом
  • необходимо было скомпилировать мнения и впечатления моделистов, построивших эти модели
  • попытаться ответить на вопрос “Что лучше – Eduard или Hasegawa?”
  • пока модель была на руках, была возможность написать обзор и закрыть для себя тему Аэрокобр.

Тактико-технические характеристики


Bell P-39D Airacobra

Приведены характеристики, полученные на испытаниях самолёта модификации P-39D в СССР.

Bell P-39 Aircobra. Ночная стрельба «из всех стволов»

Источник данных: Бакурский, 1991, стр. 6; Котельников, 2009, стр. 38-44.

Технические характеристики
  • Экипаж: 1 (пилот)
  • Длина

    с пушкой: 9,58 м

    : 9,159 м

  • Размах крыла: 10,363 м
  • Высота: 3,78 м
  • Площадь крыла: 19,86 м²
  • Коэффициент удлинения крыла: 5,35
  • Профиль крыла: NACA-0015 – корень крыла, NACA-23009 – законцовки
  • База шасси: 3,04 м
  • Колея шасси: 3,454 м
  • Масса пустого: 2642 кг
  • Нормальная взлётная масса: 3556 кг
  • Объём топливных баков: 455 л
  • Силовая установка: 1 × жидкостного охлаждения Allison V-1710-35
  • Мощность двигателей: 1 × 1150 л. с. (1 × 846 кВт)
  • Воздушный винт: трёхлопастной «Curtiss»
  • Диаметр винта: 3,16 м
Лётные характеристики
  • Максимальная скорость:
    • у земли: 493 км/ч
    • на высоте: 585 на 4200 м
  • Крейсерская скорость: 528 км/ч
  • Посадочная скорость: 145 км/ч
  • Практическая дальность: 993 км (на 550 м)
  • Продолжительность полёта: 3,65 ч
  • Практический потолок: 9600 м
  • Длина разбега: 300 м
  • Длина пробега: 350 м
  • Время / радиус виража: 19 с / 253 м
Вооружение
  • Стрелково-пушечное:
    • 1 × 37 мм пушка M4 с 30 патронами или
    • 1 × 20 мм пушка M1 с 60 патронами (D-1, D-2)
    • 2 × 12,7 мм пулемётов M2 по 270 патр. (на D-2 по 200) каждый в носовой части фюзеляжа
    • 4 × 7,62 мм пулемётов по 1000 патр. каждый в крыле
  • Бомбы: 1 × до 272 кг
  • Подвесные топливные баки: 1 × 283 л или 566 л под фюзеляжем

На вооружении

Bell Airacobra Mk.I 601-й эскадрильи ВВС Великобритании, 1941

Австралия Австралия

Королевские военно-воздушные силы Австралии

Великобритания Великобритания
  • Королевские военно-воздушные силы
  • Королевский военно-морской флот
Королевство Италия

Королевские военно-воздушные силы Италии — 170 Bell P-39 Airacobra

Италия Италия

Военно-воздушные силы Италии — 102 оставшихся Bell P-39 Airacobra, в 1950 году закончили эксплуатацию.

Польша Польша

Воздушные силы Польши — 1 самолёт Bell P-39 Airacobra, персональный самолёт командующего ВВС Польши генерал-полковника авиации Ф. Полынина

Португалия Португалия

Военно-воздушные силы Португалии — «Эскадрилья Аэрокобра» (позднее «Эскадрилья № 4»)

СССР СССР
  • Военно-воздушные силы СССР
  • Военно-морской флот СССР
  • Авиация ПВО СССР
США США

Военно-воздушные силы США

Франция Франция

Военно-воздушные силы Франции

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
