Машина обеспечения химических войск – авторазливочная станция АРС-14 музей

Назначение

Автомобиль для тушения пожаров АРС-14ПМ предназначен для борьбы с огнём в лесной и сельской местности. Выпускается предприятием «Автомобили и моторы Урала» (АМУР, бывший Уральский автомоторный завод, УАМЗ) на шасси автомобилей ЗиЛ-131 / ЗиЛ-131Н производства Завода имени Лихачёва (в том числе переоснащённых дизельными двигателями), а также на шасси их аналогов производства УАМЗ — Амур-531342 с карбюраторным двигателем и Амур-531340 с дизелем.

АРС-14ПМ приспособлен для доставки к месту пожара средств пожаротушения и пожарного расчёта, для тушения пожара водой и воздушно-механической пеной.

Он оснащается:

  • цистерной на 2700 л воды и баком на 150 л пенообразующего состава;
  • насосной установкой и комплектом водозаборных рукавов;
  • лафетным стволом на крыше и распылительным подбамперным насадком;
  • напорными рукавами с ручными пожарными стволами и водоразборной колонкой;
  • генератором пены ГПС-600;
  • переносными огнетушителями типа ОП-5;
  • немеханизированным ручным инструментом, а также гидравлическим инструментом.

Кабина автомобиля АРС-14ПМ — трёхместная цельнометаллическая двухдверная.

По конструкции шасси АРС-14ПМ аналогичен базовой модели и представляет собой трёхосный полноприводный автомобиль с управляемыми колёсами передней оси и сближенными задними осями. Несущая система — лонжеронная рама. Двигатель размещается в передней части под металлическим оперением с капотом аллигаторного типа. Автомобиль комплектуется либо рядным четырёхцилиндровым дизелем Минского моторного завода из серии Д-245 (турбонаддувным или атмосферным), либо восьмицилиндровым V-образным карбюраторным двигателем семейства ЗиЛ-130 / ЗиЛ-131 / ЗиЛ-508.10. Мощность силовой установки, в зависимости от варианта, округлённо составляет от 96 до 111 кВт.

Трансмиссия автомобиля — механическая ступенчатая, с КПП на пять передач прямого хода, двухступенчатой раздаточной коробкой, обеспечивающей автоматическое подключение и отключение переднего моста с шариковыми шарнирами равных угловых скоростей, и с проходным средним мостом. Мосты неразрезные, подвеска передних колёс — на полуэллиптических рессорах, две задние оси сблокированы в тележку с балансирной подвеской. Ошиновка всех колёс — односкатная. Автомобиль оборудован системой централизованного регулирования давления воздуха в шинах.

Дополнительно АРС-14ПМ может комплектоваться предпусковым подогревателем двигателя, лебёдкой для самовытаскивания, тахометром, счётчиком моточасов, контрольно-измерительными приборами насосной установки и другой аппаратурой.

Пожарные модули

Модуль пожарный МХ-2,5

Описание

Модуль химический МХ-2,5 предназначен для полной дезактивации, дегазации и дезинфекции вооружения боевой техники и транспорта, дегазации и дезинфекции местности жидкими растворами, транспортировки и временного хранения жидких дегазирующих (дезактивирующих) веществ и растворов, снаряжения жидкостями мелких ёмкостей, а также для перекачки жидкостей из одной ёмкости в другую.

Комплект оборудования модуля обеспечивает проведение всех видов специальной обработки при этом показатели назначения находятся на уровне соответствующих показателей авторазливочных станций АРС-14, АРС-14У.

Работа модуля возможна как в стационарном положении, так и с платформы транспортного средства.
Отличительной особенностью модуля является наличие автономного привода штатного насоса 2,5 ВС-3а (электронасосного агрегата), питающегося от дизель-генераторной установки, входящей в состав модуля.

Технические характеристики:

Модуль пожарный МП-2,5 У

Описание

Модуль предназначен для выполнения широкого спектра работ по ликвидации последствий аварий локального техногенного характера с применением различных видов специальной обработки, а также локализации и подавления небольших очагов возгорания.

Модуль как первичное средство может быть использован для оснащения нештатных аварийно-спасательных формирований ГО и ЧС.

Модуль может использоваться как в стационарных условиях, так и на транспортных средствах достаточной вместимости и грузоподъёмности.

Модуль предназначен для эксплуатации в условиях умеренного климата (категория У ГОСТ 15150), но при температуре окружающего воздуха не ниже плюс 5℃ и не выше плюс 40℃.

Модуль укомплектован пожарным оборудованием на уровне штатной положенности пожарно-технического вооружения (ПТВ) пожарной автоцистерны АЦ-2,5 Комплектация модуля пожарным оборудованием может быть изменена и/или дополнена в соответствии с требованиями заказчика при заключении контракта на поставку модуля.

Показатели при выполнении функции пожаротушения находятся на уровне показателей пожарной автоцистерны АЦ-2,5.

Модуль обеспечивает проведение всех видов специальной обработки (кроме обработки местности), при этом показатели назначения находятся на уровне соответствующих показателей авторазливочных станций АРС-14, АРС-14У.

Модуль обеспечивает проведение всех видов специальной обработки (кроме обработки местности), при этом показатели назначения находятся на уровне соответствующих показателей авторазливочных станций АРС-14, АРС-14У).

Технические характеристики: Перейти

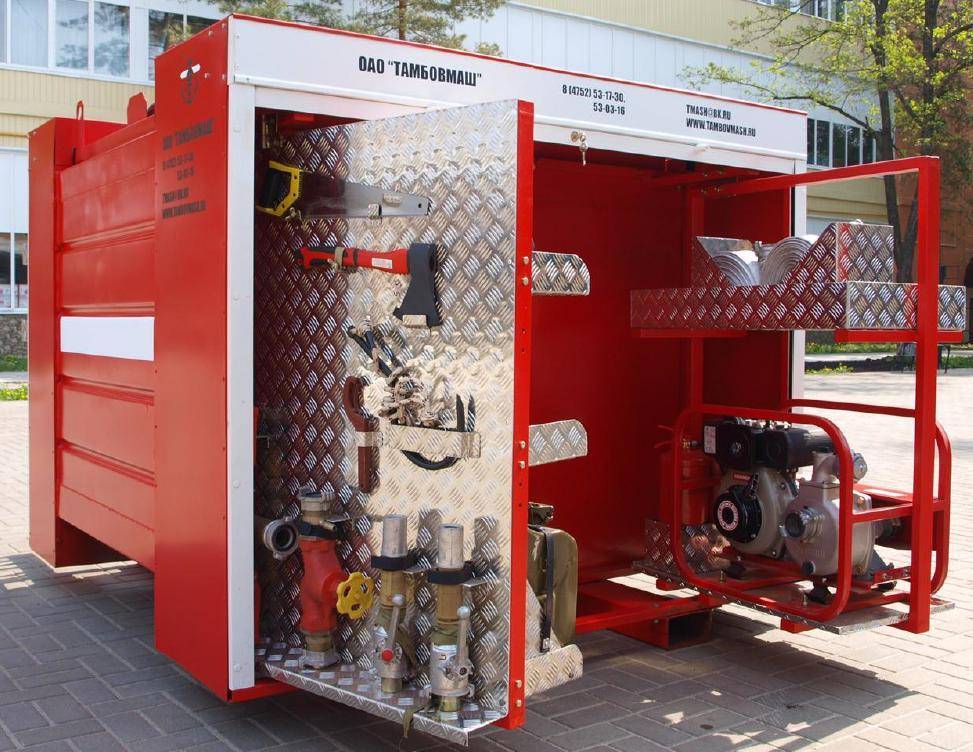

Модуль пожарный МП-2,0

Описание

Новый модуль производства ОАО «Тамбовмаш» МП-2,0 предназначен для применения в качестве первичного средства пожаротушения в поселковых населённых пунктах, леспромхозах, садоводческих хозяйствах и на различных объектах народного хозяйства.

Модуль может использоваться по назначению как в стационарных условиях (с подключением к питающей водопроводной сети), так и на транспортных средствах (с использованием возимого запаса воды) достаточной вместимости и грузоподъёмностью не менее 2500 кгс.

Работа модуля на пожаре возможна от водоема, от собственной емкости или стороннего резервуара, от сетевого водопровода и других водоисточников с достаточной (не менее 300 л/мин). Для пенного тушения пожара может быть использована любая подходящая емкость достаточной вместимости.

Преимущества пожарного модуля:

  • Не является автотранспортным средством. Соответственно, не требует постановки на учет в ГИБДД, прохождения технического осмотра, не взимается  транспортный налог.
  • Удобство транспортировки. Может использоваться как в стационарных условиях, так и на любых транспортных средствах.
  • Прост в эксплуатации. Любой человек может им воспользоваться, пожарная команда не требуется.
  • Компактность.

Технические характеристики:

Модуль пожарный МП-2,5

Описание

Для защиты населения, проживающего вблизи лесных массивов и в сельских местностях, не имеющих пожарных частей.

При разработке модуля пожарного специалисты ОАО «Тамбовмаш» ориентировались на общепринятые требования к производству пожарного оборудования, а также обязательные требования государственных (национальных) стандартов и действующей технической документации.

Технические характеристики: Перейти

  • Телефон: 8 (4752) 63-68-53, 53-03-16, 53-17-30, 47-52-08
  • Факс: 8 (4752) 53-65-62, 53-66-56, 63-68-14
  • E-mail: [email protected]

Общая характеристика и область применения авторазливочных станций АРС-14

Оборудование, входящее в состав машин, позволяет эффективно удалять следы отравляющих веществ и микроорганизмов с вооружения, военной техники, дорог и участков местности. Также техника может применяться для приготовления, хранения, нагрева и перекачивания растворов, используемых для дезинфекции, дегазации, дезактивации. Допускается использование авторазливочных станций АРС-14 при тушении пожаров.

В состав входит следующее оборудование:

  • цистерна;
  • секция машинного отделения;
  • электрогенератор;
  • водонагреватель;
  • жидкостная система с насосным агрегатом и вакуум-аппаратом;
  • воздушная система с нагнетателем;
  • топливная система;
  • комплект электрооборудования.

Менеджеры АО «Тамбовмаш» предоставят любую техническую информацию о станциях и помогут купить оборудование по минимальной цене.

Описание:

Авторазливочная станция АРС-14 – специальное передвижное инженерно-техническое средство, обеспечивающее выполнение подразделения химических войск важнейших профилактических мероприятий. Машина предназначена для транспортировки специально подготовленных жидкостей, обеспечивающих работу армейских комплексов химической, радиационной и биологической защиты. Спецсредство позволяет перевозить, перекачивать и хранить различные жидкости, растворы и составы, используемые подразделениями химических войск при обработке военной техники, автомобильного транспорта и строительной спецтехники.

Необходимость в создании подобной техники, повышающей эффективность работы подразделений химических войск, возникла в конце 50-х годов. Появление на вооружении армий потенциального противника тактических ядерных боеприпасов, высокая вероятность использования отравляющих веществ заставили советских военных искать варианты выхода. В результате неотложных мер, химические войска стали пополняться специальными машинами, обеспечивающими быструю дезактивацию и дегазацию военных объектов. Неотъемлемой частью новых инженерно-технических комплексов стала авторазливочная станция АРС-14.

Авторазливочная станция АРС-14 долгое время оставалась на оснащении химических войск, подразделений радиационной, химической и биологической защиты ВС Российской Федерации. В 2011-13 года около 2000 машин, снятых с вооружения, были переданы подразделениям МЧС.

Расход растворов через один колпачок распылителя при давлении 1,5..3,5 кгс/см:

  • при дезактивации (распылитель с отверстием D2 мм без сердечника) – 2,5-3,5 л/мин.
  • при дегазации или дезинфекции (распылитель с отверстием D1,5 мм с сердечником) – 0,8-1,2 л/мин.

Расход воды при давлении 1,5 – 3 кгс/см:

  • через один прямой брандспойт – 20-34 л/мин.
  • через один пистолет ПР-5 – 37-57 л/мин.

Дегазация (дезинфекция) местности при использовании насадки ДН-3:

  • скорость движения станции – 5-7 км/ч
  • ширина дегазируемой (дезинфицируемой) полосы – 5 м
  • время опорожнения цистерны при дегазации (дезинфекции)– до 12 мин.
  • время подготовки станции к работе – 4 мин.
  • норма расхода раствора при одном заезде – 0,5 л/м
  • длина обрабатываемой полосы при норме расхода 1 л/м – 500 м

Количество одновременно обслуживаемых рабочих мест с использованием:

  • брандспойтов со щетками – 8 ед.
  • брандспойтов с прямыми насадками – 3 ед.
  • пистолетов ПР-5 – 2 ед.

Характеристики

Колёсная формула6×6
Размеры
— длина6856 мм
— ширина2470 мм
— высота2980 мм
— колёсная база3350 + 1250 мм
— колея1820 мм
— дорожный просвет330 мм
Масса
— допустимая полная10425 кг
— снаряженная7235 кг
Ёмкость
— цистерны для воды2700 л
— бака для пенообразователя150 л
— топливного бака2×170 л
Расчёт3 человека
Приводполный, с подключаемым автоматически передним мостом и проходным средним мостом
Коробка передачмеханическая, пятиступенчатая, синхронизированная
Насосная установкаСЦЛ-20-24Г
Тип насосасамовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный
Подача12.5 л/с
Наибольшая высота всасывания5.5 м
Лафетный стволРС-70/СВП-4
Рабочий напор6 кгс/см2
Дальность струи
— воды40..45 м
— пены низкой кратности30..35 м
Время работы от цистерны5 мин
Углы поворота:
— по горизонту90°
— вверх45°
— вниз10°
Подбамперный распылительный насадокДН-3
Дальность струи8 м
Длина орошаемой полосы450..500 м
Силовая установка

ММЗ Д-245.30E3

ММЗ Д-245.9E2

ЗиЛ-508.10

456.30

Типчетырёхтактный, дизельный, жидкостного охлаждения, с турбонаддувом и промежуточным охлаждением наддувочного воздухачетырёхтактный, дизельный, жидкостного охлаждениячетырёхтактный, бензиновый, карбюраторный, жидкостного охлаждениячетырёхтактный, бензиновый, карбюраторный, жидкостного охлаждения
Количество цилиндров

4

4

8

8

Расположение цилиндров

рядное

рядное

V-образное

V-образное

Максимальная мощность

111.4 кВт
(151.5 л.с.)

95.6 кВт
(130 л.с.)

110.3 кВт
(150 л.с.)

98.6 кВт
(134 л.с.)

Число оборотов при максимальной мощности

2400 об./мин.

2400 об./мин.

3200 об./мин.

3200 об./мин.
