Описание конструкции

Основным предназначением МТП-1 является техническое обеспечение машин на базе «Объекта 765», состоящих на вооружении мотострелковых подразделений сухопутных войск.

Благодаря имеющемуся оборудованию МТП-1 обеспечивает:

  1. Техническое обслуживание, оказание помощи экипажу и эвакуацию машин на базе БМП-1;
  2. Наблюдение за состоянием машин на поле боя;
  3. Производство необходимой газовой резки и сварки металлов;
  4. Проверку узлов, деталей и технического состояния машин;
  5. Буксирование неуправляемых и управляемых машин;
  6. Дозаправку машин маслом и топливом;
  7. Вытягивание застрявших машин;
  8. Осуществление текущего ремонта машин.

Время развёртывания МТП-1 составляет от 25 до 30 минут, а свёртывания — от 20 до 25 минут.

Броневой корпус и башня

Корпус машины разделён на три основных отделения: отделение управления, силовое отделение и производственное отделение. Отделение управления и силовое отделение полностью идентичны базовой машине.

Вооружение

В качестве основного вооружения используется 7,62-мм пулемёт ПКБ. Возимый боекомплект составляет 1250 патронов. Дополнительно в комплекте поставки имеется сигнальный пистолет с 20 патронами и 18 ручных гранат Ф-1.

Средства наблюдения и связи

Для осуществления наблюдения за местностью в машине установлено 8 призменных приборов ТНП-Б, а также приборы ночного видения ТВН-2Б и ТКН-3Б. Кроме того на машине установлен осветитель ОУ-3ГА2 и источник инфракрасного света ФГ-125.

Для обеспечения связи с командованием в машине установлена приёмо-передающая, симплексная, телефонная радиостанция Р-123 с частотной модуляцией. На местности средней пересечённости при отсутствии радиопомех радиус действия Р-123 составляет более 20 км, при включенном подавителе шумов — более 13 км, а при наличии посторонних помех — от 8 до 12 км.

Для обеспечения переговоров между экипажем в машине установлено танковое переговорное устройство Р-124 на четырёх абонентов.

Двигатель и трансмиссия

В качестве силовой установки используется дизельный двигатель В-6ПГ, отличающийся от базовой модификации установкой генератора Г-74 с реле-регулятором РРТ-31М. Максимальная мощность двигателя составляет 240 л.с. Общая ёмкость баков с топливом составляет 340 литров, что обеспечивает общий запас хода в 500—600 км.

В силовую передачу машины входит главный двухдисковый фрикцион сухого трения, имеющий два ведущих и два ведомых диска. Коробка передач — механическая, трёхходовая с постоянным зацеплением зубьев шестерен. Имеет пять передних и одну заднюю передачу.

Ходовая часть

В МТП-1 применён гусеничный движитель с задним расположением ведущих колёс. Цепи гусеничных лент металлические, мелкозвенчатые с цевочным зацеплением. В каждой цепи имеется по 96 траков, соединённых между собой стальными пальцами. Шаг трака составляет 128 мм, а ширина 360 мм. С каждого борта установлено по 12 опорных катков, каждый из которых имеет диаметр 670 мм и весит по 63 кг.

Подвеска машины индивидуальная торсионная с гидравлическими амортизаторами двустороннего действия.

Для движения по воде в МТП-1 имеются два специальных водомётных движителя.

Специальное оборудование

Для ориентирования на местности МТП-1 оборудована гирополукомпасом ГПК-59. Также в состав специального оборудования машины входят:

  1. Две фильтровентеляционные установки ФВУ-15 с нагнетателем, общей производительностью 15 м³ в час, для коллективной защиты экипажа машины;
  2. Противопожарное оборудование, в состав которого входят два баллона с углекислотой общей ёмкостью 5 литров. Баллоны могут приводиться в действие либо вручную либо автоматически по показаниям термодатчиков. Также имеется один ручной огнетушитель ОУ-2;
  3. Средства маскировки, состоящие из системы дымозапуска ТДА.

В машине МТП-1 имеется специальное технологическое оборудование для осуществления задач технической помощи, которое состоит из:

  1. Крана-стрелы, обеспечивающего грузоподъёмность 1,5 т;
  2. Оборудования АСМ-1-66 для ацетилено-кислородной резки и сварки металлов;
  3. Средства буксирования и эвакуации;
  4. Заточной станок;
  5. Заправочный агрегат МЗА-3 для заправки машин топливом и маслом.

Примечания

  1. The Military Balance 2017. — P. 338.
  2. The Military Balance 2016. — P. 297.
  3. The Military Balance 2017. — P. 517.
  4. The Military Balance 2017. — P. 508.
  5. The Military Balance 2017. — P. 372.
  6. The Military Balance 2017. — P. 296.
  7. The Military Balance 2017. — P. 298.
  8. The Military Balance 2017. — P. 376.
  9. The Military Balance 2016. — P. 328.
  10. The Military Balance 2017. — P. 304.
  11. The Military Balance 2017. — P. 449.
  12. The Military Balance 2016. — P. 393.
  13. The Military Balance 2017. — P. 404.
  14. The Military Balance 2017. — P. 539.
  15. The Military Balance 2017. — P. 99.
  16. The Military Balance 2007. — P. 218.
  17. The Military Balance 2010. — P. 179.
  18. The Military Balance 2012. — P. 337.
  19. The Military Balance 2016. — P. 191.
  20. The Military Balance 2007. — P. 196.
  21. The Military Balance 2007. — P. 141.
  22. The Military Balance 2012. — P. 452.
  23. The Military Balance 2010. — P. 182.

Модернизации

Сербская модернизация БТР-50S

Вариант модернизации БТР-50 (ОТ-62 «Topaz») заводом им. Малышева в 2010 году. Схема модернизации этих машин предусматривает установку одного из двух вариантов боевого модуля в составе 30-мм автоматической пушки ЗТМ1 или 2А72, 7,62-мм пулемёта КТ-7,62 или ПКТ, противотанкового ракетного комплекса «Конкурс» и автоматического гранатомёта АГС-17. Силовая установка с двигателем В-6 заменяется силовой установкой с двигателем УТД-20 мощностью 300 л.с. либо многотопливным дизелем ЗТД-2 мощностью 350 л.с. в комплекте с пятиступенчатой коробкой передач с планетарными механизмами поворота и доработкой узлов ходовой части. В результате скорость по шоссе увеличилась до 60 км/ч.

Вариант модернизации БТР-50 ОАО «Муромтепловоз». Схема модернизации предусматривает установку боевого модуля МБ2-03, с 30-мм автоматической пушкой 2А72, 7,62-мм пулемётом ПКТМ и автоматическим гранатомётом АГ-17. Устанавливается новый 4-тактный дизель ЯМЗ-7601 с турбонаддувом мощностью 300 л.с., с механической трансмиссией с гидрообъёмным механизмом управления поворотом. В результате скорость по шоссе увеличилась до 63,1 км/ч. Масса возросла до 15 670 кг.

БТР-50ПКМ — белорусский проект модернизации, бронетранспортёров семейства БТР-50 (БТР-50П, БТР-50ПУ, БТР-50ПК, ПТ-76, ПТ-76Б) и машин, имеющих однотипное шасси (ОТ-62 «Топаз»). Установлен новый дизельный двигатель повышенной мощности и трансмиссия, объединённые в силовой блок. При этом максимальная скорость увеличилась до 60 км/ч, а запас хода — до 450 км. Также улучшены эргономические характеристики.

БТР-50S (2005) — сербская модернизация БТР-50ПК, предназначена только на экспорт. На машине установлена башня M91E от БМП M80, c 30-мм автоматической пушкой, 7,62-мм пулемётом, двумя пусковыми установками ПТРК 9М14М «Малютка», и четырьмя дымовыми гранатомётами.

БТР-50ПМ — индонезийская модернизация. На машине установлен новый двигатель мощностью 270 л.с. В результате скорость по шоссе увеличилась до 50 км/ч, а запас хода составляет 400 км. Экипаж 3 человека, десант 14 человек.

PAL-AFV — индонезийская модернизация БТР-50ПМ. На машине установлен новый двигатель мощностью 300 л.с. Изменена носовая часть и МТО. В результате скорость по шоссе увеличилась до 60 км/ч, а запас хода составляет 480 км. Масса возросла до 14 700 кг. Экипаж 3 человека, десант 14 человек.

История

БТР-50П разработан конструкторским бюро Ж. Я. Котина в 1952 году (во время ОКР — «Объект 750», главный конструктор разработки — Н. Ф. Шашмурин).

На вооружение бронетранспортёр принят в 1954 году.

БТР-50П производился с по 1954 год.

На плаву БТР-50 перемещается при помощи гидрореактивного водомётного движителя

С 1954 года производился бронетранспортёр БТР-50ПА, который отличался установкой 14,5-мм пулемёта КПВТ, из которого имелась возможность вести огонь с углом возвышения +85°, снижения −3°.

В 1955 году на шасси БТР-50П были разработаны: серийный БТР-50П2 с зенитной установкой ЗТПУ-2 и опытный БТР-50П4 с зенитной установкой ЗТПУ-4.

В 1958 году был принят на вооружение бронетранспортёр БТР-50ПК, а с 1959 года БТР-50ПК серийно выпускался на Волгоградском тракторном заводе. БТР-50ПК имел броневую крышу десантного отделения и был вооружён 7,62-мм пулемётом СГМБ.

БТР-50 под названием TOPAS OT-62C производился также с 1958 года в Чехословакии на заводе «Подполянске строярне» в Детве. В большой серии в 1962—1972. Также БТР-50П под названием Тип 66 (WZ-511) производился в КНР.

Примечания

  1. The Military Balance 2017. — P. 338.
  2. The Military Balance 2016. — P. 297.
  3. The Military Balance 2017. — P. 517.
  4. The Military Balance 2017. — P. 508.
  5. The Military Balance 2017. — P. 372.
  6. The Military Balance 2017. — P. 296.
  7. The Military Balance 2017. — P. 298.
  8. The Military Balance 2017. — P. 376.
  9. The Military Balance 2016. — P. 328.
  10. The Military Balance 2017. — P. 304.
  11. The Military Balance 2017. — P. 449.
  12. The Military Balance 2016. — P. 393.
  13. The Military Balance 2017. — P. 404.
  14. The Military Balance 2017. — P. 539.
  15. The Military Balance 2017. — P. 99.
  16. The Military Balance 2007. — P. 218.
  17. The Military Balance 2010. — P. 179.
  18. The Military Balance 2012. — P. 337.
  19. The Military Balance 2016. — P. 191.
  20. The Military Balance 2007. — P. 196.
  21. The Military Balance 2007. — P. 141.
  22. The Military Balance 2012. — P. 452.
  23. The Military Balance 2010. — P. 182.

Фото БТР-50

БТР-50ПК иракского шиитского ополчения в Ираке с установкой на нее похоже одиночной 23-мм пушки в турели

За башней прячется СПГ-9

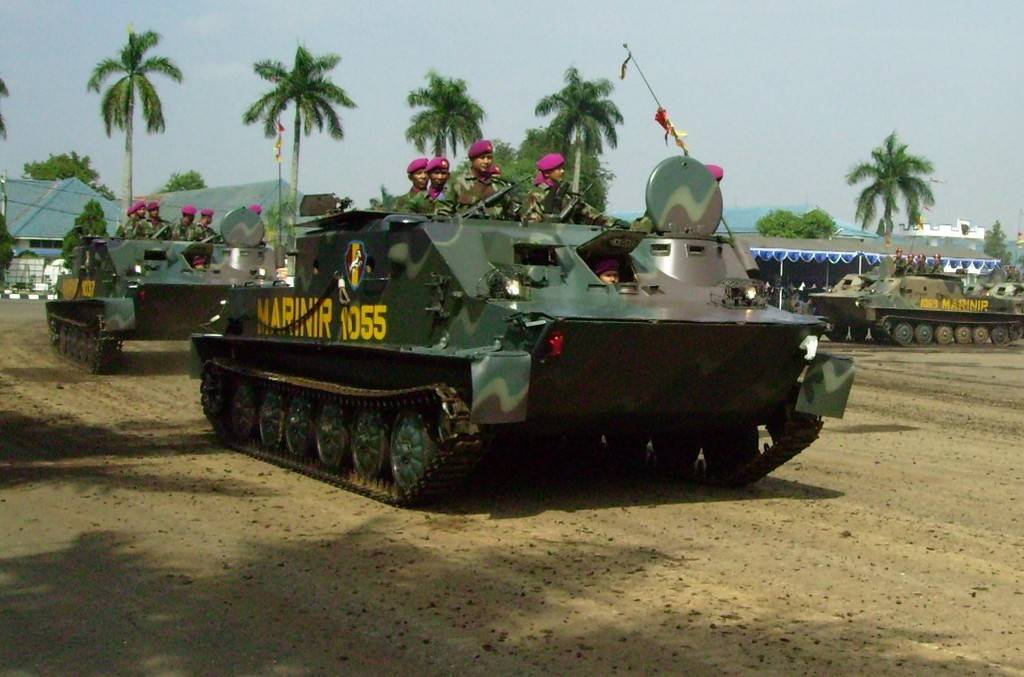

Индонезийский БТР-50

Финский БТР-50

Сербский БТР-50ПУ
