Палубный истребитель Як-141 – потерянные возможности

Истребитель Як-141 видео

https://youtube.com/watch?v=ursrrt57qeg

Преемником этого самолета был Як-38, принятый на вооружение ВМФ. Проектирование самолета началось в 1975 г. под индексом Як-41. Первоначально самолет задумывался как многоцелевой корабельный истребитель с вертикальным взлетом и посадкой для вооружения ТАКР. В 1986 г. был построен первый опытный экземпляр истребителя, летные испытания которого (под индексом Як-41 М) начались в 1987 г. К июню 1991 г. было изготовлено четыре прототипа, два из которых — для летных испытаний. Был проведен большой объем наземных испытаний, особенно на стенде сил и моментов. 9 марта 1987 г. шеф-пилот фирмы А.А. Синицын впервые по-самолетному (т.е. с разбегом) поднял в воздух 2-й прототип самолета. 29 декабря 1989 г. на третьей машине Синицын выполнил первое висение, а 13 июня 1990 г. — полет по полному профилю на той же машине. 26 сентября 1991 г.

Синицын впервые посадил Як-141 № 2 на ТАКР «Адмирал флота Советского Союза С. Горшков». Через час на корабль сел Як-141 № 3, пилотируемый летчиком-испытателем В. Якимовым. В период с 26 сентября по 19 октября Синицын и Якимов выполнили 8 полетов на своих машинах. 5 октября 1991 г. в результате нерасчетной посадки самолет Якимова потерпел аварию. За период испытаний летчик Синицын установил 12 мировых рекордов грузоподъемности и скороподъемности. Все они утверждены ФАИ. Впервые самолет публично продемонстрировали публике на авиасалоне в Фарнборо 6—13 сентября 1992 г.

Самолет Як-141 представляет собой высокоплан со стреловидным крылом, которое при корабельном базировании складывается, цельноповоротным горизонтальным и двухкилевым вертикальным оперением с небольшим развалом.
Силовая установка — комбинированная, состоит из подъемно-маршевого двигателя с поворотным соплом тина Р-79В-300 и двух подъемных двигателей РД-41. Подъемно-маршевый установлен в хвостовой части, а два подъемных — в передней части фюзеляжа. Круглое сопло имеет возможность поворачиваться на угол 95° для отклонения тяги. Воздухозаборники подъемных двигателей находятся за кабиной летчика и используются только при взлете и посадке, в полете они закрыты.

Самолет имеет три способа взлета: вертикальный, короткий взлет с разбегом и сверхкороткий взлет с проскальзыванием. Максимальный угол поворота сопла используется при вертикальном взлете. При двух последующих угол отклонения сопла составляет 65°. При взлете с разбегом поворот сопла происходит после начала разбега, а при взлете с проскальзыванием (длина разбега около 6 м) поворот сопла устанавливается до начала разбега. Двигатели РД-41 наклонены на 10° вперед, их сопла могут поворачиваться в диапазоне до 12,5° в продольной плоскости. Управление самолетом осуществляется с помощью аэродинамических и струйных рулей.

История создания самолёта Як 141

В 1974 году положено начало первым разработкам по самолёту палубной авиации с вертикальным взлётом и посадкой, над проектом работали на протяжении 9 лет. До 1984 года выбиралась концепция и разрабатывалась конструкция самолёта и силовой установки. В 1984 году после смерти маршала Д.Ф. Устинова работа над проектом прекратилась и возобновилась лишь в 1986 году.

Як 141

Было решено построить четыре опытных экземпляра Як 141М с двумя подъёмными и одним маршевым двигателями. Новый образец (изделие 48-1) получил двигатель, но не имел возможности летать. На этом экземпляре проводили испытания работы двигателя и исследования на стенде моментов и сил.

Следующую машину (изделие 48-2) вывели из ангара в конце 1985, а 9 марта 1986 года опытный самолёт под управлением лётчика А. Синицына впервые попробовал воздух. Осенью 1992 года самолёт демонстрировали на авиашоу, выполнял показательные полёты на Як 141 лётчик В. Якимов. Позднее машину показывали на выставках Макс-93 и 95, но лишь в статической позиции на земле.

Изделие 48-3 завершило малую серию опытных машин. Конструктивно этот самолёт несколько отличался от предыдущих, у него изменен  интерьер кабины лётчика и расположение приборов. Под управлением лётчика А. Синицына он впервые оторвался от земли в апреле 1989 года.

Последний по хронологии самолёт – изделие 48СИ построили летом 1986 года, он изначально предназначался для исследований на статику. Испытания проходили до марта 1987 года и по их результатам модернизировали изделие 48-2 и учитывали при сборке изделия 48-3.

Як 141

5 октября 1991 года при выполнении захода на посадку, на авианесущий крейсер «Адмирал Горшков» лётчик-испытатель В. Якимов превысил вертикальную составляющую снижения, машина жёстко приземлилась на палубу и загорелась, пилот катапультировался, пожар ликвидировали. Начавшиеся трудности в финансировании и неудачная посадка сыграли решающую роль в закрытии работ над проектом.

Конструкция

  • Як-141 является свободнонесущим высокопланом, изготовленным по нормальной аэродинамической схеме. 26% его массы составляют композитные материалы, все остальное относится к доле алюминиево-литиевых сплавов, устойчивых к коррозии и маловесящих. Часть элементов конструкции изготовлены из титановых сплавов, стойких к высоким температурам и закаленной стали.
  • Фюзеляж относится к типу полумонокок, произведен по правилу площадей и обладает прямоугольным сечением. Внизу его находятся четыре щитка для большей эффективности вертикального взлета. В хвосте, над соплом подъемно-маршевого двигателя находится отсек с парашютом, предусмотренный для остановки истребителя во время горизонтальной посадки, в случае если не сработало поворотное сопло.
  • Форма крыла является прямой стреловидной, трапециевидной. Также оно имеет наплывы в корневой части и малым удлинением. Его профиль и параметры дают возможность вести маневренный воздушный бой и длительно лететь в крейсерском режиме. В складывающейся части находятся элероны, сопряженные со струйными рулями, в корневой – закрылки, а в обеих частях — поворотные носки.
  • Хвостовое оперение прикрепляется к двум консольным балкам, чтобы между ними поместилось сопло подъемно-маршевого двигателя и является двухкилевым. В него входят цельноповоротные стабилизаторы и рули направления. Длина стабилизаторов в размахе составляет 590 см.
  • Воздухозаборники имеют прямоугольную форму и регулируются. Чтобы регулировать их проходное сечение, используется система управления с горизонтальным отклоняемым клином. Сбоку каждого воздухозаборника находятся четыре клапана, для того, чтобы подъемно-маршевый двигатель дополнительно подпитывался воздухом во время наземной деятельности. На левом воздухозаборнике располагается посадочно-рулежная фара.
  •  Шасси оборудовано стойками рычажного типа. Для него не страшен удар об грунт с высоты пяти метров.

4.1 Бортовое оборудование и системы

  • Радиоэлектронное и прицельное оборудование: аппаратура государственного опознавания, бортовая радиолокационная станция, бортовая цифровая вычислительная машина, индикатор на лобовом стекле, лазерно-телевизионная система наведения, многофункциональный индикатор, нашлемная система целеуказания, система отображения информации, система радиоэлектронного противодействия, система управления вооружением и система управления оружием.
  •  Пилотажно-навигационный комплекс: автоматический радиокомпас, барометрический высотомер, инерциальная навигационная система, командно-пилотажный прибор, комбинированный прибор, навигационно-плановый прибор, навигационный вычислитель, радиовысотомер малых высот, радиосистема ближней навигации и посадки, система аэродинамических данных и разовых команд, система воздушных сигналов, система дистанционного управления самолётом, система ограничительных сигналов, система траекторного управления, спутниковая навигационная система, указатель радиовысоты, указатель скорости и числа М и указатель угла атаки и перегрузки.
  •  Комплекс связи и наведения: аппаратура засекречивания, аппаратура речевого оповещения и две радиостанции МВ-ДМВ.
  •  Система электроснабжения: два аккумулятора, два выпрямительных устройства, два генератора переменного трёхфазного тока на 200/115В 400 Гц и два статических преобразователя на 200/115В 400 Гц.
  •  Оборудование контроля, регистрации и сигнализации: бортовая автоматизированная система встроенного контроля и предупреждения экипажа, система аварийной сигнализации и устройство регистрации.

4.2 Кабина

Кабина оснащена двухсекционным фонарем, выполненным из оргстекла, с плоским лобовиком из бронированного стекла. Открытие его сбрасываемой части осуществляется  вправо-вбок. Лётчик сидит в катапультируемом кресле К-36ЛВ. Во время переходного и вертикального режима полета действует система автоматического катапультирования второго поколения СК-ЭМ. Ее включение происходит, когда сопло подъемно-маршевого двигателя отклоняется от горизонта на угол свыше 30°, а срабатывание – когда истребитель достигает определенного сочетания кабрирования и пикирования, угловых скоростей крена и углов. В случае закрытия верхней створки ПД, летчик катапультируется после отстрела фонаря, если же она открыта, катапультирование происходит через фонарное стекло.

В приборный комплекс первого лётного образца входил ряд аналоговых индикаторов, часть которых позднее были заменены на индикаторы прямой видимости и индикатор на лобовом стекле. На опытных образцах индикаторы не имелись, но они были в одном из полноразмерных макетов кабины.

Уходящее знание

В ВКС РФ самолеты СКВВП могут составить основу воздушной группировки «гарантированного ответа», то есть той части авиации, которая после упреждающего массированного удара противника по системе базирования примет участие в боевых действиях. Рассредоточение СКВВП малыми группами по большому количеству хорошо скрытых от разведки противника взлетных площадок исключит поражение значительной части самолетов.

При предположении, что для отражения массированных ударов авиации противника нам необходимо будет ввести в сражение сопоставимое с атакующими силами число своих истребителей, потребность наших ВКС в СКВВП оценивается в 250–300 машин минимум. При таком их количестве можно рассчитывать на ввод в бой не менее 200 самолетов даже при условии поражения всех основных и запасных аэродромов с размещенной там техникой.

В ВМФ «вертикалки» позволят оперативно наращивать численность авианесущих кораблей

Для нашего ВМФ это особенно важно, поскольку новые авианосцы в составе флота появятся не скоро. Корабли, оснащенные СКВВП, незаменимы при решении задач сохранения благоприятной обстановки в оперативно важных районах, защиты коммуникаций, поддержки десантных соединений

В дальней морской и океанской зонах корабли, несущие СКВВП, повысят эффективность действий флота. Там они могут успешно решать задачи ПВО, наносить удары по соединениям флота противника. Как показывает опыт боевого применения американских УДК в агрессии против Югославии, авиагруппы эффективны и в ударах по наземным объектам.

Сегодня в составе нашего флота только один авианосец. Он не может своим крылом решить весь спектр задач, которые возлагаются на палубные самолеты. Для этого на каждом из наших флотов необходимо иметь минимум по два легких авианесущих корабля, необходимых для поддержания благоприятного оперативного режима в районах, прилегающих к российскому побережью. С принятием на вооружение СКВВП обзавестись необходимым составом кораблей гораздо проще.

Потребности ВМФ России в СКВВП можно оценить в 100 единиц как минимум. Суммарно Вооруженным Силам необходимо 350–400 таких самолетов. Но это только на первом этапе. В дальнейшем с получением положительного опыта применения доля СКВВП в ВКС и ВМФ РФ будет расти.

В заключение стоит привести некоторые оценки специалистов относительно времени развертывания серийного производства наших СКВВП. Если их разрабатывать, взяв за основу выпускаемые образцы, с момента принятия политического решения до первого полета пройдет около пяти лет. Еще два-три года потребуется на испытания и запуск в серию. Итого – семь-восемь лет.

Однако надо торопиться: специалисты, разрабатывавшие Як-141, уже в возрасте, а из молодежи никто в этом направлении не сведущ, поскольку с советских времен не ставилось такой задачи. Вероятно, потребуется кооперация разных КБ: специалисты по СКВВП есть только в ОКБ им. А. С. Яковлева, а наиболее целесообразные прототипы с обычным взлетом созданы в ОКБ им. Сухого.

/Константин Сивков, доктор военных наук, vpk-news.ru/

Начало разработки

Совет Министров в 1974 году прошлого века придал данной модели официальный статус. Разработчики тщательно анализировали огромное количество вариантов конструкции будущего лайнера. Генконструктор все же планировал оснастить его единой силовой установкой. Преимуществом этого вида являлась хорошая надёжность и простой алгоритм управления. Однако были и недостатки – большая масса установки. Помимо этого, её нужно размещать около центра массы. Именно поэтому для нового аппарата прорабатывались также варианты комбинированной СУ.

Несмотря на точные сроки, указанные Советом Министров, на практике такая сложная задача не была решена. Сроки были крайне малы. Отметим, что даже до лета 80-го не было конечной схемы военной машины. Также пришлось отложить выпуск строящихся авианосных крейсеров. Из-за постоянно меняющихся характеристик будущего самолета конструкцию кораблей также пришлось менять. Одна из серьёзных проблем – это переделка газоотводящих устройств. Из-за этого корабль нуждался в серьезной перепланировке.

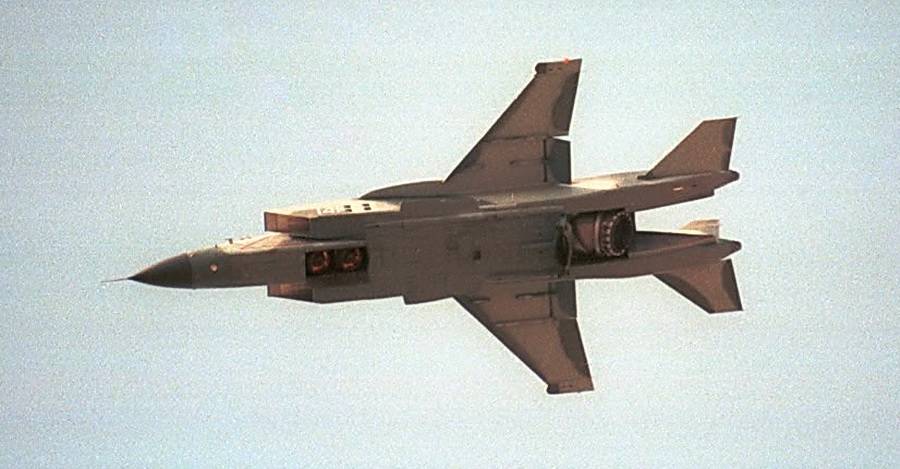

Вид снизу

Конструкция самолета вертикального взлета и посадки Як-141

Як-141 представляет собой самолёт нормальной аэродинамической схемы с высокорасположенным крылом, двухкилевым вертикальным оперением и следующей схемой расположения двигателей: один подъёмно-маршевый двигатель располагается в хвостовой части фюзеляжа и два подёмных двигателя располагаются сразу за кабиной лётчика.

Самолет вертикального взлета и посадки Як-141. Хорошо видна необычная конструкция хвостовой части и поворотный двигатель.

Крыло стреловидное с изломом задней кромки и корневыми наплывами, консоли складываются примерно на полуразмахе при размещении самолёта на корабле. Планер самолёта состоит на 26% из КМ, включая углепластиковые поверхности хвостового оперения, закрылки, носки и наплывы крыла. Остальная конструкция в основном выполнена из алюминиево-литиевого сплава.

Система управления вооружением включает многорежимную бортовую импульсно-доплеровскую РЛС «Жук» с единой индикацией и обеспечивает решение задач с применением различных видов оружия. Имеется также лазерный дальномер и ИК датчик поисково-следящей системы, Аппаратура радиоэлектронного подавления смонтирована в законцовках крыла и килей. В перегородках, простирающихся от килей вперёд, могут размещаться устройства выброса тепловых ложных целей или дипольных отражателей.

Як-141 имеет на борту три двигателя: подъемно-маршевый Р-79 с тягой 15500 кг и два установленных непосредственно за кабиной пилота малоразмерных подъемных двигателя РД-41 с тягой по 4100 кг. Это позволяет самолету взлетать вертикально с массой до 15800 кг, а при коротком (60-120 м) разбеге — до 19500 кг.

Основной двигатель самолета форсирован. Форсажная камера находится перед поворотным соплом, причем применение форсажа возможно и при отклонении поворотных элементов сопла. Интегрированная система управления соплом и двигателем обеспечивает оптимальное соответствие режимов работы двигателя и положения управляемого сопла, что позволяет пилоту не отвлекаться при взлете и посадке на контроль за параметрами этих систем и в целом автоматизирует процесс вертикального или укороченного взлета и посадки. Это особенно существенно при полетах с палубы корабля.

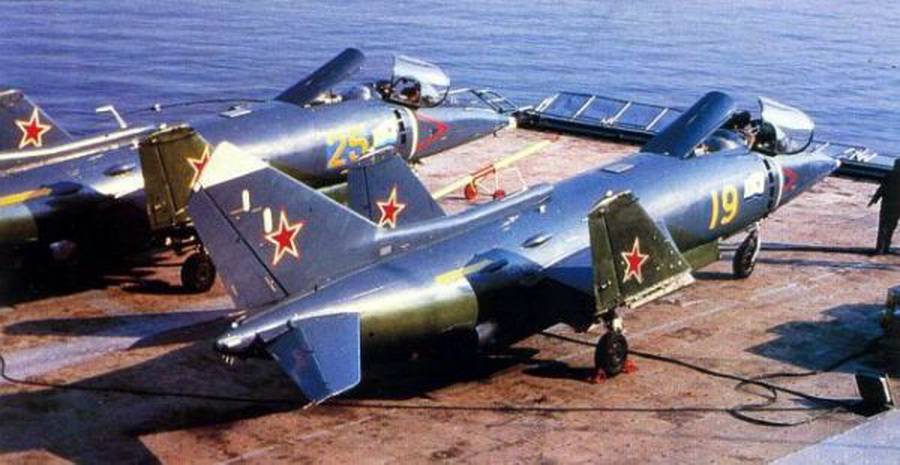

Як-38, «предки» Як-141 на палубе. Как видно, машины итак очень компактны, а если прибавить, что им не нужен разбег…

Далеко выходящие за границы среза сопла две хвостовые балки с килями и стабилизаторами обеспечивают большие управляющие моменты на малых скоростях полета, позволяют облегчить стабилизацию по рысканью и эффективно управлять полетом. Возможность запускать подъемные двигатели и изменять вектор тяги основного двигателя в воздухе позволяет Як-141 с легкостью двигаться практически в любом направлении.

При дальнейшем развитии Як-141 предполагалось существенно изменить систему управления самолетом. Бортовой вычислительный комплекс этой машины едва ли не самый сложный из применяемых в истребительной авиации: в единую сеть объединены управление и самолетными системами, и агрегатами двигателя, и пилотажно-навигационным оборудованием, и системами вооружения. При модернизации предполагалось включить сюда новые элементы бортового вычислительного комплекса и нашлемную систему целеуказания.

Любопытно, что режимы сверхманевренности, которыми так любят удивлять нас самолеты концерна «Сухой», за счет двигателей с изменяемыми векторами тяги, вполне были бы доступны и этой машине (с допустимой перегрузкой до 7 g). Почему «были бы»? Потому что, буквально первый же полет Як-141 стал для него и последним – распался СССР и почти сразу же проект самолета с вертикальным взлётом и посадкой Як-141 был заморожен на неопределенное время из-за отсутствия финансирования.

Эпоха реактивных «Яков»

В послевоенные годы ОКБ одним из первых приступило к созданию реактивных истребителей, имея опыт разработки в годы войны самолетов с жидкостными ракетными двигателям и прямоточными воздушно-реактивными двигателями. Реактивные Як-15, Як-17 и Як-23 были приняты на вооружение ВВС. На самолетах Як-15 впервые был отработан и показан на авиационном параде групповой высший пилотаж.

«Учебную парту» УТ-2 сменили современные Як-18 и Як-11, на которых, как и на их предшественнике, проходили обучение все послевоенные пилоты. Дальнейшим развитием стали созданные в 70-х годах 20 века спортивный одноместный Як-50 и двухместный учебный Як-52.

Продолжая тему создания пассажирских самолетов (АИР-6, АИР-19, Як-6, Як-8, Як-16), в 1965 году ОКБ Яковлева приступает к созданию своего первого реактивного пассажирского самолета – Як-40, ставшего и первым в мире реактивным пассажирским самолетом для местных авиалиний. Новая машина должна была прийти на смену устаревшим винтовым Ли-2, Ил-12 и Ил-14 и, как писал сам Яковлев, «ввести местные воздушные авиалинии в эру реактивной авиации».


Як-40

Дальность полета машины составила 1350 км, а на борт она могла взять от 24 до 32 пассажиров. Як-40 стал одним из самых известных советских пассажирских самолетов. Начиная с 1967 года, он регулярно выставлялся на зарубежных авиасалонах, совершил ряд демонстрационных перелетов по Латинской Америке, Северной Америке, Африке и пользовался популярностью у иностранных заказчиков. Впервые в отечественной авиационной промышленности Як-40 прошел официальную международную сертификацию и массово поставлялся за рубеж. Самолет успешно использовался с 1970 года в авиакомпаниях 19 стран.

Используя полученный при проектировании Як-40 опыт, в ОКБ в 1973 году был создан ближнемагистральный пассажирский самолет Як-42 вместимостью 100-120 пассажиров. В 1980 году самолет вошел в эксплуатацию на регулярных авиалиниях и стал самым экономичным самолетом Аэрофлота. На Як-42 установлено 9 мировых рекордов.


Лётно-технические характеристики

9.1 Технические характеристики

  • Экипаж, чел: 1
  • Длина, см: 1830
  • Размах крыла, см: в развёрнутом положении – 1010, в сложенном — 590
  • Высота, см: 500
  • Площадь крыла, м²: 31,7
  • Масса, т: пустого – 11,65. Максимальная взлётная масса, т: при вертикальном взлёте – 15,8, при разбеге 120 м – 19,5. Масса топлива, т: в подвесных топливных баках – 1,75, внутри – 4,4
  • Нагрузка на крыло при максимальной взлётной массе, кг/м²: 615/498
  • Двигатели: два подъёмных двигателя РД-41, тип — одноконтурный турбореактивный, оснащенный управляемым вектором тяги, максимальная тяга — 2 × 4100 кгс, управление вектором тяги, град: ±12,5. Один подъёмно-маршевый двигатель Р79В-300, тип — двухконтурный турбореактивный, оснащенный управляемым вектором тяги и форсажной камерой, тяга, кгс — на форсаже: 1 × 15 500, максимальная: 1 × 10 977, управление вектором тяги, град: -95, масса двигателя, т: 1,85
  • Тяговооружённость при максимальной взлётной массе, кгс/кг: 0,78/0,98.

9.2 Лётные характеристики

  • Максимальная скорость, км/ч: у земли — 1 250 (1,05 М), на высоте 11000 м — 1800 (1,5 М)
  • Практическая дальность при УВП с нагрузкой в 1 т, км: у земли – 1010, на высоте – 10-12 км – 2100; при ВВП без нагрузки, км: у земли – 650, на высоте 10-12 км — 1400
  • Боевой радиус, км: до 900
  • Время барражирования на удалении 100 км, ч: 1,5
  • Практический потолок, км: 15
  • Длина разбега: 120 м или вертикальный взлёт
  • Максимальная эксплуатационная перегрузка: 7 g.

9.3 Вооружение

  • Пушечное: авиационная пушка ГШ-30-1, калибра 30-мм с боезапасом 120 патронов. Возможно еще добавить четыре авиационные пушки ГШ-23Л, размещенные в контейнерах УПК-23-250.
  • Боевая нагрузка, т: при вертикальном взлёте – 1, при разбеге 120 м – 2,6
  • Точки подвески: 5
  • Варианты подвески: управляемые ракеты «воздух-поверхность»: Х-25, Х-31, Х-35. Управляемые ракеты «воздух-воздух»: Р-27, Р-60, Р-73, Р-77. Пушечные установки: 250 патронов, калибр 23 мм. Бомбы: до шести, калибром до 0,5 т. Пусковые блоки неуправляемых ракет — калибром от 80 до 240 мм.

ОКБ-рекордсмен

Сегодня в активе ОКБ − свыше 200 типов и модификаций построенных летательных аппаратов, в том числе более 100 серийных. С 1927 года самолеты «Як» находятся в непрерывном производстве и эксплуатации. Всего построено 70 тысяч машин – это самая высокая цифра для российских фирм. Из них до Великой Отечественной войны − около 3 тысяч, в 1941-1945 годы − более 40 тысяч, после войны − 27 тысяч. Было выпущена 41 тысяча боевых машин, гражданских − 29 тысяч.

Коллектив отличается наибольшей широтой тематики среди отечественных ОКБ. Под руководством генерального конструктора, академика А.С. Яковлева и его преемников создавались самолеты, вертолеты, планеры, БЛА военного и гражданского назначения и даже скоростные поезда.

На авиетке АИР-1 в 1927 были установлены первые советские мировые рекорды, а всего на 20 типах легких, пассажирских и военных самолетов «Як» − 95 рекордов.


Обсуждение новой пассажирской тематики в КБ, 1960-е годы. Фото: ОКБ им.Яковлева

Самолеты «Як» получили широкое распространение внутри страны и за рубежом, а в ряде стран (Китай, Польша, Чехословакия, Румыния) строились по лицензии. Сотни легких самолетов «Як» летали во многих странах. В Великобритании, Италии, Германии их использовали пилотажные группы. Во Франции на самолетах Як-54 была создана единственная в мире женская пилотажная группа. С 2008 года Международная авиационная федерация (ФАИ) проводит чемпионаты мира для самолетов Як-52. Продолжается серийный выпуск Як-130 для ВВС РФ и на экспорт. Проходит летные испытания самолет первоначального обучения Як-152.

ОКБ им. А.С. Яковлева является единственным в России предприятием, имеющим международный опыт совместного проектирования, испытаний и сертификации самолетов.


Преимущества самолета перед предыдущей моделью

Як-141 имеет такие преимущества по сравнению с предыдущей моделью. Среди них необходимо отметить:

  • возможность посадки и взлета на повреждённых ВВП;
  • уменьшение в несколько раз времени взлета.
  • возможность размещать целую группу самолетов для перехвата целей на любой территории, то есть нет необходимости наличия большого количества развитых аэродромов;
  • возможность вести ближний маневренный бой и наносить удары по целям как надводным, так и наземным;
  • данная модель может базироваться практически на любых авианесущих кораблях, а точнее, на тех, которые не имеют развитой полетной палубы.

Такие необычные и в некотором роде уникальные характеристики позволяли надеяться на то, что боевая машина официально займет лидирующую строчку в мире среди этого класса. Но, к сожалению, в серию самолет так и не вошел. Несмотря на разработки, ожидания и труды, летательный аппарат не добился того, чтобы его выпускали серийно. Возможно, когда-нибудь разработки продолжатся, и удастся подготовить настоящий истребитель, который будет активно применяться при ведении военных операций. Однако никто не знает, когда это случился и случится ли вообще.

https://www.youtube.com/watch?v=axOUcSyJUz4&t=8s

Описание самолёта Як 141

В основе компоновки Як 141 лежит нормальная аэродинамическая схема моноплана с высоким расположением крыла. Конструкция машины состоит из сплавов алюминия и лития – это лёгкие и прочные материалы, неподвергающиеся коррозии. В частях конструкции, где предусматривалась установка двигателей применены жаропрочные сплавы и закалённая сталь. Примерно 30% планера и оперения сделаны из композитных материалов.

Форма крыла представляет трапецию со стреловидностью 300, в местах сопряжения с фюзеляжем выполнены наплывы. Для базирования на кораблях крыло сделано складывающимся. Закрылки разместили в корневой части, а в складываемой – элероны, связанные с механизмом управления струйными рулями. Фюзеляж прямоугольной формы сделан в виде полумонокока с четырьмя щитками, служащими для безопасного выполнения висения и посадки.

В случае выхода из строя поворотного сопла, предусмотрен тормозной парашют, размещённый в специальном отсеке над основным двигателем. Два киля с рулями направления и поворотным стабилизатором, установленные на балках хвостовых консолей представляют оперение самолёта.

Один двигатель Р79В-300, используемый для разгона и подъёма и два РД-41, служащие только для подъёма являются основой силовой установки самолёта.

Як 141 вид снизу

Воздушный приток маршевому двигателю обеспечивали регулируемые прямоугольные воздухозаборники, размещённые по обе стороны фюзеляжа. На режиме висения, когда обычные рули малоэффективны, угол тангажа изменяется за счёт разницы тяги основной силовой установки и тяг двух подъёмных двигателей. Курс машины определяется струйными рулями в концевых консолях задней части фюзеляжа, а крен изменяется за счёт струйных рулей, размещённых в крыльевых законцовках.

За отсеком лётчика располагаются два подъёмных двигателя, закрывающиеся тремя створками – одной сверху и двумя в нижней части фюзеляжа, которые автоматически открываются при запуске силовой установки.

Фонарь кабины пилота состоит из двух секций, лобовое стекло плоское, сделанное из брони, сбрасываемая при катапультировании часть открывается вверх и вправо. Приборная доска пилотов оснащена аналоговыми указателями, позднее часть их была заменена на индикатор прямой видимости и коллиматорный индикатор на лобовике.

Обычная схема шасси состоит из трёх опор рычажного типа способных выдержать нагрузку при падении с пятиметровой высоты.

Бортовая РЛС «Жук» с щелевой решёткой антенны способна обнаруживать воздушного противника, применяющего электронное противодействие на удалении до 80 км, вести сопровождение одновременно 10 целей и поражать разом четыре из них. Помогают точно отслеживать цели инфракрасный датчик системы слежения и поиска и лазерный измеритель дистанции.

В предкилевом пространстве машины размещено оборудование выброса  дипольных отражателей и тепловых ловушек. В законцовках килей и консолей крыла расположена аппаратура радиоэлектронного противодействия.

Як 141

Опытные образцы

Общее количество построенных опытных самолетов является четырем. Два из них  предназначались для летных, а два – для стендовых испытаний.

  • «Изделие 48-1», самолёт с б/н 48 (1984) — первый опытный образец Як-141. Создан для испытаний на стенде сил и моментов, в числе которых была проверка всех систем и отработка функционирования силовой установки.
  • «Изделие 48СИ», самолёт без бортового номера (1986) – создан для статических испытаний.
  • «Изделие 48-2», самолёт с б/н 75 (1985) – создан для летных испытаний. Первый раз в воздух поднялся в 1987 году. Спустя пять лет был продемонстрирован на авиасалоне в Фарнборо, в 1993 и 1995 годах – на МАКСе, но на нем только статически.
  • «Изделие 48-3», самолёт с б/н 77 (1987) – имел отличия в компоновке кабины, конструкции и приборном комплексе. Впервые в воздух взлетел в 1989 году, а через два года сгорел при аварии. Впоследствии восстановлен как музейный экспонат. Статически демонстрировался на МАКС-93.

Также планировались такие проекты, как:

  • «Изделие 48-4», «Изделие 48-5» — аналоги 48-3.
  • «Изделие 48УТ», «Изделие 48УТСИ» — лётный экземпляр и образец для статических испытаний учебно-тренировочной версии Як-41.

Существовали планы строительства восьми образцов, в том числе пяти летных Як-41М, одного для наземных испытаний и двух летных Як-41УТ.
