Автомат TAR21 (TavorAssault Rifle21, Випон Индастрис, Израиль)
Прогрессивная разработка 1998 года, названная по имени известной горы Тавор на севере Израиля, с добавлением «21» – в знак того, что это оружие 21-го века. С 2004 года поступает на вооружение армии Израиля, параллельно с американской автоматической винтовкой М16. Автомат ТАР21 сделан по комбинации схем «буллпап» и «линейной» (когда приклад размещён на одной оси со стволом).Тавор сто́ит гораздо дороже М16, но это и намного более современное и технологичное оружие. Его металлические детали сделаны из лёгких композитных сплавов. Благодаря этому нет проблемы с перегревом ствола и подвижных элементов конструкции, даже при скорострельности 900 выстрелов в минуту. Фурнитура выполнена из сверхпрочного полимера передовой формулы. Автомат очень лёгкий, водо- и грязенепроницаемый. Для него применяются (как и для немецкого НК416) стандартные магазины от М16 на 20 или 30 патронов. Исключительно надёжная и точная штурмовая винтовка, при компактных размерах обладающая длинным стволом. Кучность и точность стрельбы – высокие как на коротких, так и на средних дистанциях.
Адмирал с восемью кортиками
На вооружение «Кортик» поступил в 1989 году. Восемь модулей 3М87 были установлены на авианосце «Адмирал Кузнецов», шесть модулей на атомном крейсере проекта 1144 «Адмирал Нахимов», по два модуля было установлено на двух СКР проекта 1154 типа «Неустрашимый». К концу 1994 года производство «Кортика» прекратилось. Первоначально предполагалось большую часть артустановок АК-630 заменить «Кортиком» как на строящихся, так и на состоящих в строю кораблях, для чего был унифицирован шаровой погон и иные установочные части АК-630 и 3М87. Однако на кораблях ряда проектов «Кортик» не проходит по высоте (2250 мм по сравнению с 1070 мм у АК-630).
Шестистволки
В результате все ведущие морские державы приступили к созданию систем ближней самообороны с вращающимся блоком стволов.
В 1963 году в СССР началось проектирование шестиствольного автомата АО-18 (ГШ-6−30К). Шесть стволов, заключенных в блок, имеют единую автоматику. Характерная особенность этого оружия — непрерывная работа автоматики в процессе стрельбы, которая обеспечивается газоотводным двигателем, использующим энергию пороховых газов. Питание — непрерывное ленточное.
Серьезной проблемой при темпе стрельбы 5000 выстр./мин. становится охлаждение стволов. Было испытано несколько способов охлаждения, в том числе изготовлен и отстрелян специальный патрон с охлаждающей жидкостью. В окончательном варианте отказались от всех способов внутреннего охлаждения ствола и оставили только наружное охлаждение, которое происходит путем прогонки воды или антифриза между кожухом и стволами.
Установка АК-630 полностью автоматизирована. Ведение стрельбы определяет система «Вымпел». Вот, к примеру, один из вариантов стрельбы. «Вымпел» просчитывает время, когда цель и снаряды, выпущенные из АК-630, окажутся в точке, удаленной на 4000−3800 м от корабля (предельная дальность действия установки в автоматическом режиме). В момент, когда открывается огонь, цель может находиться на дистанции 5−6 км. Первоначально стрельба ведется короткими очередями по 40 выстрелов с перерывами в 3−5 секунд, а затем, если цель не сбита, установка переходит на непрерывный огонь до поражения цели. После этого она автоматически начинает обстреливать следующую цель.
Первоначально 30-мм автоматы комплектовались выстрелами с осколочно-фугасными снарядами весом 390 г и осколочно-трассирующими снарядами весом 386 г. Шестиствольная 30-мм отечественная артустановка АК-630 была принята на вооружение в 1980 году. АК-630 и ее упрощенный вариант АК-306 до сих пор остаются основным средством самообороны нашего флота.
Автоматическая винтовка FA MAS F1 (Мануфактюр Дарме, Франция)
Первая серийная штурмовая винтовка компоновки буллпап, выпускаемая с 1973 года и популярная во многих странах мира. Из-за своей формы, известна также под жаргонным названием «клерон» («горн»). Автоматика ФА МАС работает за счёт отдачи полу свободного рычажного затвора. Патронник снабжён специальными 16-ю продольными канавками Равелли, каждая длиной 44 мм. Они обеспечивают феноменальную скорострельность (1000 выстрелов в минуту!) с мгновенным удалением гильз и высоким сохранением кучности стрельбы. Автомат также снабжён креплениями для штык-ножа и подствольного гранатомёта.FA MAS – надёжное и долговечное оружие, проверенное временем. До недавнего времени это был основной автомат французской армии. В 2016 году было принято решение о постепенном переходе на немецкий НК416. Причины – несовместимость с основными автоматами НАТО; необходимость выпускать для ФА МАС нестандартные стальные гильзы, потому что стандартные латунные он деформирует при стрельбе и клинит; при длинных очередях ствол неизбежно «уводит» с линии прицеливания. Но FA MAS продолжают производить для полицейского спецназа и для экспорта в другие страны.
Бронебойным — огонь!
Однако стрельбы по крылатым противокорабельным ракетам на полигонах и в ходе локальных войн показали, что ракету, подлетевшую к кораблю-цели на несколько сотен или даже десятков метров, недостаточно сильно повредить — необходимо уничтожить ее боевую часть. Но боевые части многих ПКР бронированы. Поэтому за рубежом в боекомплект ряда корабельных автоматических малокалиберных установок включены выстрелы с подкалиберными бронебойными снарядами. Среди них 20-мм американская шестиствольная артустановка «Вулкан-Фаланкс», 30-мм англо-голландский семиствольный «Голкипер» и другие.
В ГНПП «Прибор» были созданы бронебойные подкалиберные снаряды «Кернер» и «Трезубец», предназначенные для 30-мм армейских автоматов 2А38, 2А42 и 2А72. Эти снаряды способны пробить 25-мм броню под углом 60 градусов с дистанции 1000−1500 м. С учетом стандартизации 30-мм выстрелов этим подкалиберным снарядом можно легко комплектовать и выстрелы для морских 30-мм автоматов типа ГШ-6−30К.
Автоматическая винтовка G36 (Хеклер и Кох, Германия)
Во время полёта первой пули этого оружия из ствола вылетают ещё две следующие. Высокотехнологичная автоматическая винтовка, разработанная в 1990-х годах, имеет скорострельность 750 выстрелов в минуту. Этот показатель был достигнут благодаря применению безгильзовых патронов, выверенной механике и реализации принципов «накоплений импульсов» (когда механизм откатывается назад и гасит отдачу только после каждого 3-го выстрела).Цевьё и приклад сделаны из сверхпрочного пластика, армированного стекловолокном. Штатный магазин на 30 патронов – коробчатый, прозрачный, для контроля над их расходом. Предусматривается также барабанный 100-патронный магазин. В 2015 году Министерство обороны Германии признало неудачным опыт применения G36 в бундесвере и приняло решение постепенно изъять из вооружения всё 167 тысяч автоматических винтовок данной модели. Причины – при стрельбе очередями оружие имеет слабую точность и быстро перегревается, особенно в жаркую погоду. Надёжность его из-за этого недостаточна. Решено впредь рекомендовать G36 только для полицейских спецподразделений, не для армии.
Барабанщики
Для эффективной защиты кораблей потребовались полностью автоматизированные установки с темпом стрельбы в несколько тысяч выстрелов в минуту. В них огонь открывается и ведется без всякого участия расчета. Система управления огнем сама обнаруживает цель, срабатывает автозапросчик «свой-чужой», выбирается наиболее опасная для корабля цель, рассчитывается ее траектория и упреждение пушки, автоматически производится наведение стволов и открывается огонь.
Оружие
В России создали оружие против стай дронов
Дальнейшее увеличение темпа стрельбы связано с почти непреодолимыми технологическими и конструктивными трудностями. Поэтому конструкторы решили уйти от классической схемы автомата «один ствол — один казенник» и перейти к другим схемам: револьверной (барабанной) и с вращающимся блоком стволов. В таких схемах происходит совмещение операций, невозможных для классической схемы.
По барабанной схеме была создана советская двуствольная установка АК-230. Но и у нее предельная скорострельность оказалась лишь 1000 выстр./мин. на ствол, чего было недостаточно для гарантированного поражения малоразмерной цели, летящей с околозвуковой скоростью. А между тем в 1982 году одной сравнительно небольшой аргентинской ракеты «Экзозет» хватило для потопления новейшего британского фрегата «Шеффилд» водоизмещением 4200 т.
Steyr AUG A3
Маленький автомат, признанный военными как универсальное и удобное оружие. Изначально предназначался для вооружения австрийских солдат, но после стал выпускаться массово и экспортироваться в страны Европы и Америку. При производстве Steyr AUG A3 применили новую систему компоновки «Bull-Pap», обеспечивающую эффективную стрельбу в двух режимах – одиночном и автоматическом.
Другие характеристики оружия:
- Масса – 3300 г;
- Калибр – 5,56;
- 4 вида магазина – на 25, 30, 42 и 9 патронов;
- Дальность выстрела (прицельная) – 650 метров;
- Скорость пули при вылете – 1 км в секунду;
- Скорострельность – до 750 в минуту.
Интересно!
Отличие Steyr AUG A3 от классической конструкции в наличии универсальной планки Вивера, позволяющей крепить к оружию прицелы стандарта НАТО, и передней рукояти складного типа.
АК 12
Модель автомата Калашникова, поступившая в производство в начале 2012 года. Выпуском оружия занимается Машиностроительный завод в городе Ижевск (Россия). Считается лучшей современной российской штурмовой винтовкой с облегченной конструкцией и усовершенствованным механизмом ведения огня. За последние 5 лет популярность АК 12 сильно возросла. Этот крутой автомат добавляют в компьютерные игры и создают на его основе новые виды вооружения.
Характеристики оружия:
- Вес – 3200 грамм;
- Калибр – 5,45;
- Вместительность магазина – 30 или 60 патронов;
- Прицельная дальность выстрела – 1 км;
- Начальная скорость пули – 0,9 км;
- Количество выстрелов в минуту – до 700.
Интересно!
В 2016 году появилась новая версия АК 12, особенностью которой стала несъемная газовая трубка и крепление для установки штык-ножа или подствольного гранатомета.
Под псевдонимом
В конце 1970-х в КБП под руководством генерального конструктора А.Г. Шипунова начались работы по созданию ракетно-артиллерийского комплекса «Кортик» 3М87, получившего впоследствии «псевдоним» «Каштан». Кто завел моду придумывать «псевдонимы» — осталось неизвестным. Замечу лишь, что такого не было даже при Сталине.
Комплекс «Кортик» предназначен для поражения целей ракетами на рубеже от 1,5 км до 8 км, а затем дострела уцелевших целей 30-мм автоматами на дистанции от 500 до 1500 м. «Кортик» включает один командный модуль и от одного до шести боевых станций. Командный модуль состоит из радиолокационной станции обнаружения целей и системы обработки информации, целераспределения и целеуказания. Боевые ракетно-артиллерийские установки снабжены собственной системой управления, состоящей из радиолокационного и телевизионно-оптического канала.
Артиллерийская часть комплекса состоит из двух 30-мм шестиствольных автоматов 6К30ГШ с суммарным темпом стрельбы около 10 000 выстр./мин., созданных на базе ГШ-6−30К и использующих те же выстрелы. Боекомплект находится не в подбашенном помещении, как на ранних установках, а в двух барабанах по 500 патронов, расположенных рядом с блоками стволов. Ленточное питание автоматов заменено на шнековое (беззвеньевое).
На вращающейся части комплекса смонтированы два блока по четыре ракеты, помещенные в цилиндрические транспортно-пусковые контейнеры. Ракета 9М311 унифицирована с ракетой войскового комплекса ПВО 2К22М «Тунгуска». Система управления ракетой полуавтоматическая с радиокомандной линией связи.
9М311 — единственная отечественная корабельная ЗУР с осколочно-стержневой боевой частью. При разрыве боеголовки стержни образуют нечто типа кольца радиусом 5 м в плоскости, перпендикулярной оси ракеты. На расстоянии больше 5 м действие стержней и осколков малоэффективно.
Малые размеры позволяют размещать комплекс на любых кораблях, от ракетных катеров до авианосцев, а также на наземных объектах.
Т-90М
Современная версия «первого российского танка» (он разработан в СССР, но производится с 1992 года, уже в РФ) сто́ит на миллион долларов дороже предыдущей: 4,5 млн $. Однако и возможности у него гораздо бо́льшие. Т-90М оснащён автоматической 125-миллиметровой арт-установкой 2А82. Это полностью новая разработка, превосходящая по мощности и точности огня как прежние отечественные пушки серии 2A46, так и 120 мм орудия НАТОвских стран. Новая автоматическая СУО (система управления огнём) «Калина» позволяет с высокой точностью поражать движущиеся объекты, даже если сам танк находится в движении.
Т90М способен совершать до 10 выстрелов в минуту.
Лес стволов
Американские 40-мм автоматы «Бофорс» оказались не лучше наших 70К, и янки решили взять числом. На своих кораблях они везде, где можно, натыкали зенитные автоматы. На линкорах их стало свыше ста, а на крейсерах — до 60, причем половина была 40-мм калибра, а половина — 20-мм. Лес стволов создавал море огня. Тем не менее камикадзе прорывались сквозь него и поражали палубы и надстройки кораблей. Им удалось потопить сравнительно немного кораблей, зато десятки были превращены в огромные костры, которые хотя оставались на плаву, но затем годились лишь на лом.
С появлением реактивных самолетов и крылатых противокорабельных ракет (ПКР), действовавших на низких и сверхнизких высотах, роль классических зенитных автоматов практически свелась к нулю. Мне врезался в память фотоснимок 1967 года: над израильскими зенитчиками пролетает египетский МиГ-17, а они даже не реагируют на него. По лицам видно, что они ничего не видят и не слышат.
Т-14 «Армата»
До 12 выстрелов в минуту. В разработке – с 2009 года, в производстве – с 2014 года. Гордость отечественного оборонпрома – не имеющие аналогов сверхсовременные танки Т-14 оснащаются артиллерийскими установками 2А82 (калибр 125 мм) либо 2А83 (152 мм), размещёнными в необитаемой башне со 100-процентным цифровым дистанционным управлением. Эти же пушки применяются и для запуска реактивных снарядов (ракет). Боекомплект (при оснащении 125-мм пушкой) – 45 выстрелов. 12 выстрелов орудие производит, если танк стоит на месте. Но и на ходу его скорострельность велика – до 10-ти выстрелов в минуту. Оборудование связи и навигации танков Т-14 приспособлено для работы в интеграции с оборудованием танков Т-90М при сценариях сетецентрической войны. Высокая автоматизация процессов заряжания и ведения огня позволяет сократить экипаж танка всего до двух человек.
В мире серийно производится ещё несколько боевых машин, подтверждённая на танковом биатлоне скорострельность которых достигает восьми выстрелов в минуту. А именно:
2А7 «Леопард-2» – Германия, производится с 1979 года, новейшей стала модернизация 2010 года 2А7+, до которой планируется переделать и прежние «Леопарды».
АМХ-56 «Леклер» – Франция, выпускается с 1992 года, за это время произведено уже 10 модернизаций данного танка; крайняя – в 2010 году.
CR 2LEP «Челленджер-2» – Великобритания, последняя (2014 г.) модификация основного британского танка, выпускаемого с 1994 года.
К-2 «Чёрная пантера» – Южная Корея, выпускается с 2014 года, после 11 лет разработки.
ТК-Х «Тип 10» – Япония, в производстве с 2010 года.
Все указанные в данном рейтинге модели, за исключением совершенно новых К-2 и Т-14 «Арматы», служат основными боевыми танками в армиях своих стран. А также поставляются на экспорт (кроме китайского и японского танков). В настоящих боях современных войн и локальных конфликтов из них участвовали: «Абрамс», «Меркава», Т-90М, «Леопард-2» и «Челленджер-2».
Умножаем на два
В 1970-х годах началась разработка противокорабельных крылатых ракет, летящих на сверхмалых высотах со сверхзвуковой скоростью, которые должны были иметь защищенную броней многослойную боевую часть и возможность выполнить на конечном участке траектории сложные противозенитные маневры. При подобной маневренности практически невозможно рассчитать точку прицеливания с требуемой точностью, поэтому для надежного отражения атак таких ракет нужно существенно увеличить темп стрельбы установки с целью создания достаточно плотного поля снарядов в расчетном «окне» подхода противокорабельной ракеты. Исследования, проведенные в КБП, НИИ-61 и других организациях, показали, что предельный темп стрельбы для шестиствольного автомата типа АО-18 — 5000 выстр./мин. Для дальнейшего повышения темпа стрельбы могло быть два пути: во‑первых, применить новые конструктивные схемы автомата — например, сочетать многоствольную схему с револьверной, а во-вторых, использовать жидкое взрывчатое вещество в качестве метательного заряда, что сразу решает ряд проблем, в том числе экстракцию гильз. Существовали проработки телескопических боеприпасов, где снаряд помещался внутри гильзы, окруженной взрывчатым веществом метательного заряда. За рубежом и у нас рассматривались и иные варианты конструкции автомата и боеприпасов. Но самым простым путем повышения темпа стрельбы было увеличение числа блоков 30-мм стволов с одного до двух.
Точное машиностроение
В начале 1990-х появились сведения о разработке ЦНИИ «Точмаш» — ракетно-артиллерийском комплексе «Палаш», фигурировавшем также под именем «Пальма». «Палаш» выгодно отличается от «Кортика» вдвое меньшей массой и габаритами, что позволяет разместить его на кораблях малого водоизмещения и катерах. Темп стрельбы тот же, что и у АК-630М1−2 и «Кортика», — 10 000 выстр./мин. с увеличенной начальной скоростью снаряда с 900 м/с до 1100 м/с. В «Палаше» использованы два разработанных КБП шестиствольных автомата АО-18КД.
Оптико-электронные системы наведения автоматов находятся в шаре над установкой. Система имеет телевизионный и инфракрасный каналы, лазерный дальномер. В стрельбовом модуле комплекса «Палаш» предусмотрена возможность установки восьми легких гиперзвуковых ракет «Сосна Р», наводимых по лазерному лучу с помощью лазерно-лучевого канала. В этом случае боевые возможности стрельбового модуля удваиваются, дальность действия увеличивается до 8 км по самолету и до 4 км по противокорабельным ракетам.
В ноябре 2005 года опытный образец комплекса «Палаш» в чисто артиллерийском варианте (без ракет) был доставлен в Севастополь, где к февралю 2006 года его установили на ракетном катере Р-60. Весну этого года Р-60 провел за мысом Херсонес, где состоялись первые стрельбы: шесть очередей по 480 осколочно-фугасных снарядов. Дальнейшие испытания, по предположению украинских специалистов, будут проходить на Феодосийском полигоне, если, конечно, это допустит правительство Украины. Главная интрига — сумеет ли «Палаш» эффективно использовать подкалиберные снаряды и насколько эффективна его система управления.
Статья опубликована в журнале «Популярная механика»
(№3, Март 2007).
Автоматическая винтовка SteyrAUG (Штайр, Австрия)
Одно из наиболее удачных воплощений системы компоновки буллпап (когда и затворный узел, и казённая часть ствола, и магазин размещены сзади рукоятки и курка). Выпускается с 1978 года, с разными стволами – основным 508 мм, укороченными 350 и 407 мм и тяжёлым 621 мм. Это, в сочетании с технологией модульной сборки, может превращать AUG в пистолет-пулемёт, автомат, ручной пулемёт или снайперскую винтовку. На место передней рукоятки можно ставить подствольный гранатомёт.Для дополнительного повышения скорострельности применён газоотводный механизм с очень коротким ходом поршня. Техническая скорострельность AUG составляет 850 выстрелов в минуту. Стандартный магазин, изготовленный из пластика, вмещает 30 патронов. Имеется и более вместительный – на 42 патрона. AUG укороченным стволом (вариант пистолет-пулемёт) комплектуется стальным магазином на 25 патронов.Опыт эксплуатации показал, что AUG является надёжным и долговечным оружием. В базовой комплектации (как автомат) он хорошо подходит для ближнего и среднего боя, особенно в городских условиях. Является эффективным инструментом в работе хорошо подготовленных мобильных групп: полицейского и армейского спецназа, мотопехоты. Производится до сих пор и состоит на вооружении указанных подразделений многих стран.

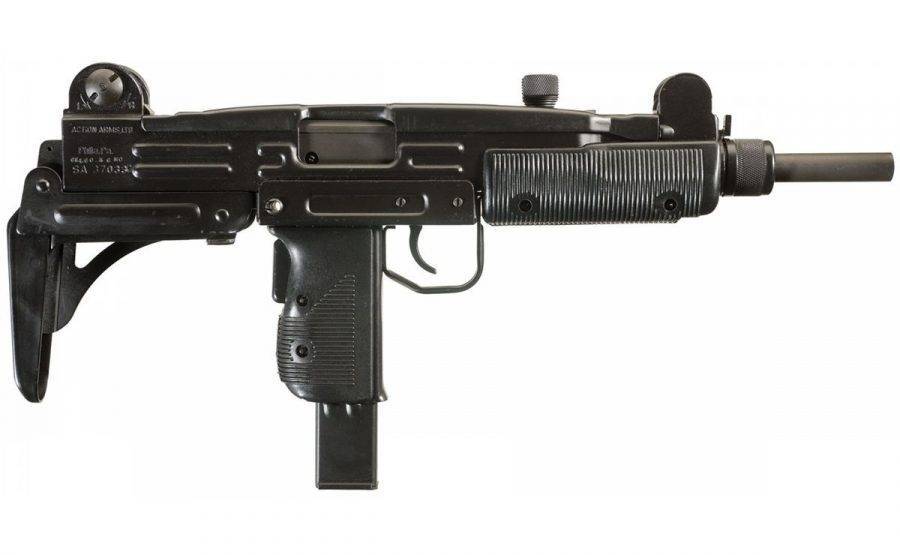

Uzi
Компактный и довольно мощный автоматический пистолет, разработанный израильской оружейной компанией Israel Military Industries в 1953 году. Причиной создания нового вида вооружения стала необходимость обеспечения армии Израиля простым в использовании и эффективным стрелковым оружием. С 1954 года Uzi начала применяться для ведения боевых действий в песчаной пустыне и на местности со сложными погодными условиями.
Характеристики классического «Узи»:
- Вес – 3,5 кг;
- Совместимость с патронами 9х19 Parabellum;
- Вместительность магазина – 25, 32, 50, 50 или 62 патрона;
- Дальность стрельбы – 200 м;
- Начальная скорость пули – 0,4 км в секунду;
- Количество выстрелов в минуту – до 600.
