76,2-мм корабельная артиллерийская установка АК-726

Основные характеристики

Каждый из двух автоматов оснащался стволом-моноблоком с надетым на него пружинным накатником. На конце ствола установлен эжектор для продувки ствола после каждого выстрела. Ствол имеет 24 нареза постоянной крутизны. Автоматика пушки основана на принципе использования энергии отката подвижных частей от выстрела при коротком ходе ствола. Выстрел происходит автоматически, непосредственно после полного закрывания затворов и полного наката обоих орудий. Чтобы избежать разброса снарядов из-за несинхронного выстрела правого и левого орудий, на люльке автоматов монтировался механический синхронизатор. Первое заряжание автомата производится гидравлическим механизмом перезарядки.

Оба автомата монтируются в одной люльке, представляющей собой стальную сваренную из литых элементов конструкцию коробчатого сечения, закрепленную в подцапфенниках ладыг станка. Последний устанавливается на шаровом основании, зубчатый обод которого неподвижно крепится на уравнительном кольце палубы. Башни имеют необычно глубокие проемы для стволов, что позволило смонтировать поворотный узел люльки за осью вращения башни и обеспечить большие углы подъема стволов. Башня обеспечивает горизонтальное наведение в диапазоне ±147° (±153° для пр. 35) для носовой башни и ±164° — для кормовой. Углы вертикального наведения составляют -10/85°, скорость наведения по горизонтали — 26°/сек, по вертикали — 30°/сек. Бронирование башни составляет 5 мм и служит не столько броней в традиционном смысле этого слова, сколько укрытием механизмов и расчета от непогоды.

В отличие от более поздних систем, постоянного подведения охлаждающей забортной воды АК-726 не имеет. Охлаждение осуществляется в перерывах между очередями, для чего шланг, подключенный к судовой магистрали, вставляется в казенник ствола. Максимальная длина непрерывной очереди до охлаждения — 40-45 выстрелов, время охлаждения — порядка трех минут. Подача боеприпаса в приемники орудий осуществляется из подбашенного отделения элеваторами подачи отдельно для каждого автомата.

Механизмы наведения установки имеют электроприводы с двумя способами управления — дистанционным и местным, а также запасной аварийный ручной привод. Огонь может вестись по данным артиллерийского радара МР-105 «Турель» и ПУС «Фут-Б» в автоматическом режиме, либо в полуавтоматическом режиме с применением оптического прицела «Призма» и в ручном режиме под управлением оператора. Расчет башни составляет 9 человек, из которых четверо находятся на подаче снарядов в подбашенном отделении.

Дальность стрельбы: до 16 км, боекомплект: 1000 снарядов (в игре — 488 на башню, плюс еще 276 в боеукладке первой очереди), скорострельность: 100 выстрелов в минуту (в игре — 90). Тони ДиДжиллиан у себя приводит несколько иные данные: дальность — 18 км, скорострельность — 45 выстрелов в минуту, очевидно имеется ввиду не техническая а боевая скорострельность, но все равно — как-то подозрительно мало.

Доступные снаряды

Для орудий доступны два вида снарядов, зенитный и фугасный. Какой и в каких количествах грузить — выбор за капитаном. Следует только помнить, что механика неполной загрузки артпогребов на флоте, в отличие от танков, не работает.

  • ОФ: Осколочно-фугасный выстрел УОФБ-62 со снарядом ОФ-62 с ударным взрывателем с самоликвидатором ВГ-67, вес снаряда 5,9 кг из них 400 г A-IX-2 (эквивалент 616 г TNT), фугасное бронепробитие — 10 мм на всех дистанциях;
  • ОФ-РВ: Зенитный выстрел УЗСБ-62РП со снарядом ЗС-62 с радиолокационным взрывателем АР-51Л, вес снаряда 5,9 кг из них 480 г A-IX-2 (эквивалент 739 г TNT), радиус срабатывания — 8 м, дистанция взведения — 400 м, фугасное бронепробитие — 11 мм на всех дистанциях.

Зенитный снаряд несет несколько больше довольно эффективного ВВ и позволяет вести огонь над препятствием, с некоторой вероятностью поражения цели осколками. Также, он весьма эффективен против вражеской авиации, но следует помнить, что взрыватель становится на боевой взвод он только на дистанции 400 м от среза ствола, так что в бою накоротке он может просто пробивать «москитный флот» навылет без разрыва. Динамического бронепробития обоим снарядам почему-то не завезли.

Сравнение с аналогами

Аналоги этим орудиям в игре подобрать сложно. Неким подобием можно назвать американскую систему 3″/50 (76-мм) Mk.34, установленную на тяжелом катере «Эшвилль», но она имеет только один ствол и в два раза худшую скорострельность, при примерно равнозначных снарядах. Еще ближе к АК-726 спаренная версия этой пушки — Mk.33, в игре эта артсистема встречается не на американских, а на японских кораблях. Фрегат «Тикуго» оснащен одной такой башенной установкой, фрегат «Исудзу» — двумя.

Миномётный «монстр» и «Поднос» за 24 мины в минуту

Самый мощный миномёт в мире российский 2С4 «Тюльпан» «окопной артиллерией» не назовёшь. Минами, весящими более 200 кг, он сносит любые окопы, доты и прочие фортификационные сооружения.

Способная стрелять различными боеприпасами на дальности до 20 км, эта миномётная самоходка в первую очередь предназначена для штурма укреплённых районов противника.

Предназначенный для уничтожения и подавления живой силы и огневых средств 82-мм миномёт 2Б14-1 «Поднос», благодаря габаритам и весу может транспортироваться в разобранном виде расчётом из четырёх военнослужащих. Максимальная дальность стрельбы всеми имеющимися минами калибра 82 мм составляет 6 км.

mil.ru
82-мм миномёт 2Б14-1 «Поднос».

После недавней модернизации «Поднос» теперь может стрелять со скорострельностью 24 выстрела в минуту: во избежание деформации ствола на его казённой части появились «рёбра»-радиатор. Новый шарнир сопряжения ствола и опорной плиты позволяет вести обстрел целей в любом направлении. Для этого необходимы минимальные усилия номеров расчёта – развернуть ствол и переставить опоры лафета.

Носимый миномёт разбирается на три агрегата. Один военнослужащий переносит ствол, второй – опорную плиту, третий – двуногий лафет и прицел. Четвёртый номер расчёта переносит боезапас в рюкзаке-вьюке. Также «Поднос» может устанавливаться на бронетехнике, превращаясь из носимого в самоходный миномёт.

mil.ru
Миномёт 2Б14-1 «Поднос» калибра 82 мм может транспортироваться в разобранном виде расчётом из четырёх военнослужащих.

Противотанковая артиллерия

Наряду с созданием высокоэффективных противотанковых ракетных комплексов уделяется значительное внимание разработке противотанковых артиллерийских орудий. Их преимущества перед противотанковыми ракетами заключаются прежде всего в относительной дешевизне, простоте конструкции и применения, возможности ведения огня круглосуточно при любой погоде

Противотанковая артиллерия России идет по пути повышения мощности и увеличения калибра, совершенствования боеприпасов и прицельных приборов. Вершиной этого развития стала 100-мм противотанковая гладкоствольная пушка МТ-12 (2А29) «Рапира» с увеличенными начальной скоростью снаряда и дальностью эффективной стрельбы до 1500 м. Орудие может стрелять противотанковой ракетой 9М117 «Кастет», способной пробить за динамической защитой броню толщиной до 660 мм.

Еще большей бронепробиваемостью обладает также состоящая на вооружении РФ буксируемая ПТ 2А45М «Спрут-Б». За динамической защитой она способна поразить броню толщиной до 770 мм. Самоходная артиллерия России в этом сегменте представлена самодвижущимся орудием 2С25 «Спрут-СД», в последнее время поступающем на вооружение десантникам.

Примечания

  1. Реактивная артиллерия // Военный энциклопедический словарь / Пред. Гл. ред. комиссии: С. Ф. Ахромеев. — 2-е изд. — М.: Воениздат], 1986. — С. 625.
  2. Туре 4 (по амер. квалификации) — калибр 203 мм, вес — 227,6 кг, дальность стрельбы 2400 м.
  3. 40 см Heavy (по амер. квалификации) — калибр 400 мм, вес 508 кг, дальность стрельбы 3700 м.
  4. 45 см Launcher (по амер. квалификации) — калибр 450 мм, дальность стрельбы 3700 м.
  5. (по амер. квалификации)
  6. Shisei (япон. название) — РСЗО 20х150 мм, вес РС 30,4 кг, дальность стрельбы 4200 м.
  7. 25.02.1946 г. Красная армия переименована в Советскую армию.
  8. РСЗО «Катюша» — общее название БМ-8, БМ-13, БМ-31.
  9. Массированный метод ведения артиллерийского огня. Впервые применена 10.01.1943 г. в операции «Кольцо» (СталФ) и 12.01.1943 г. в операции «Искра» (ЛенФ и ВолФ).
  10. БМ-24 (8У31) принята на вооружение Постановлением Совета Министров СССР № 875-441сс от 22.03.1951 г., заменившая БМ-31-12.
  11. принята на вооружении Постановлением Совета Министров СССР № 4965-1936сс от 22.11.1952 г., в тот же день, что и система М-14.
  12. Указ СМ СССР № 372-130 от 28.03.1963 г. «О принятии на вооружение Советской Армии полевой реактивной системы «Град»».
  13. Топ-10 главных событий в российской армии в 2020 году, 01.01.2017 г. Михаил Рычагов, Кирилл Яблочкин. ОАО «ТРК ВС РФ „ЗВЕЗДА“».
  14. «Торнадо-С» уже в войсках, «Warspot».
  15. «Торнадо», «Смерчи» и «Ураганы» «разбушевались» в Астраханской области, 18.11.2016 г. ОАО «ТРК ВС РФ „ЗВЕЗДА“».

АК-176

76,2-мм морская артиллерийская установка

АК-176 разработана ЦНИИ «Буревестник». Тактико-техническое задание на разработку артиллерийской установки А-221 утверждено заместителем Главкома ВМФ СССР 30 сентября 1969 г. Разработка началась по постановлению Совета министров СССР от 15 марта 1971 г. в ЦНИИ «Буревестник» (создан на базе КБ Горьковского машиностроительного завода в 1970 г.), главный конструктор Г.П.Рындык.

Полигонные испытания установки А-221 прошли с 14 апреля по 14 июля 1977 года на полигоне в поселке Ржевка (под Ленинградом) в объеме 3215 выстрелов. Разработка официально завершена в 1978 г. Корабельные испытания проводились с 23 по 30 января 1979 г. в районе Балтийска на головном ракетном катере Р-5 проекта 12411.

Серийное производство установки АК-176 велось на Горьковском машиностроительном . Установка принята на вооружение приказом Министра обороны СССР №101 от 22 июня 1979 г.

Модернизированный комплекс АК-176-МР-123-02/176 с установкой АК-176М, выполненной в новом корпусе, разработан в период между 1984 г. и 1991 г.

Установка АК-176 на пограничном сторожевом корабле «Алмаз». (https://www.warships.ru/)

Установки АК-176 в ВМФ России

  • Сторожевой корабль «Дагестан» проекта 11661К (1 установка)
  • Малый ракетный корабль (МРК) проекта 1241 (1 установка)
  • Малый ракетный корабль (МРК) проекта 1241Р (1 установка)
  • Малый ракетный корабль (МРК) проекта 12418 (1 установка)
  • Малый ракетный корабль (МРК) проекта 1239 «Бора» / «Самум» (1 установка)
  • Малый ракетный корабль (МРК) проекта 12341 (1 установка)
  • Малый противолодочный корабль 1241П (1 установка)
  • Малые противолодочные корабли проектов 1331М, 1141, 12412 (по 1 установке)
  • Ракетный катер проекта 1241.1 «Молния» (1 установка)
  • Ракетный катер на подводных крыльях проекта 206МР (1 установка)
  • Ракетный катер проекта 10411 (1 установка)
  • Десантный корабль проекта 775 (1 установка) и др.корабли

Конструкция установки

Корпус установки впервые в СССР (на серийных установках) изготовлен с применением легких сплавов. Проектом предусматривался вариант башни из стали толщиной 5 мм.

Модернизированная установка АК-176М выполнена в корпусе типа «stealth», предлагается на экспорт.

ТТХ установки АК-176

Артиллерийская установка АК-176 на малом ракетном корабле «Самум»(https://flot.sevastopol.info/)

Боеприпасы пушки

Установка АК-176М модернизированного варианта комплекса(Буклет ФГУП КБ «Буревестник»)

Система управления и наведения

История

Башня АУ AK-726 на БПК проекта 61, слева — РЛСУ МР-105 «Турель» (левее пусковой установки ЗРК М-1 «Волна»).

Работы над новой артиллерийской системой калибра 76,2 мм, используемой главным образом для противовоздушной обороны, а также для поражения морских целей, были начаты в 1954 году конструкторским бюро ЦКБ-7 (позднее КБ «Арсенал»; главный конструктор П. А. Тюрин). Основной частью системы является двухствольная артиллерийская башня (имеющая заводское обозначение ЗИФ-67), включает также систему управления огнём. Новое развитие проект получил в 1956—1957 годах. Прототип башни ЗИФ-67 был изготовлен в 1958 году. Два различных варианта башни были отправлены на Черноморский и Балтийский флоты, где проходили морские испытания с 1960-го по 1961 годы на двух противолодочных кораблях проекта 159 — ПЛК-1 и ПЛК-17. После испытаний был выбран вариант башни с упрощённой системой подачи боеприпасов как более надёжный, после чего началось серийное производство артсистемы и её монтаж на новых кораблях. Полная версия артиллерийского комплекса АК-726 с РЛСУ МР-105 «Турель» была впервые установлена на ракетном крейсере «Грозный» и БПК «Комсомолец Украины» в 1962 году.

Система была официально принята на вооружение 24 июня 1964 года. С этого времени АК-726 стала одной из самых распространённых артиллерийских систем на советских кораблях, а также экспортировалась за рубеж. Однако из-за низкой эффективности поражения морских целей, наряду с небольшим калибром, с 1980-х годов на новых кораблях эти установки были заменены на 100-мм артсистему АК-100.

76.2-мм спаренная артиллерийская установка АК-726 (ЗИФ-67) учебного корабля пр.887 «Хасан»

В 1954 году было принято решение о разработке 76-мм двухорудийной установки. К этому времени на вооружении нашей армии и флота автоматических орудий калибром свыше 57-мм не состояло. Проектирование установки велось ЦКБ-7. В 1958 году опытный образец ЗИФ-67 был изготовлен заводом №7 и прошел заводские испытания. В 1961 году различные варианты установки с ПУС “ФУТ-Б” испытывались на Черном море и на Балтике. Для понимания контекста надо пояснить, что этот период характеризуется поиском в Советском Союзе асимметричных способов борьбы с ВМС стран НАТО, которые многократно превосходили силы советского ВМФ. Чтобы сравняться с вероятным противником в количественном отношении денег не имелось. Поэтому ставку сделали на использование атомных силовых установок и управляемое ракетное оружие. Ракеты должны были компенсировать отсутствие у нашего флота палубной авиации, что ограничивало его ударные возможности радиусом действия самолётов берегового базирования. Предполагалось, что эти корабли смогут в одиночку выходить против АУГ супостата и громить их ракетными залпами с предельных дистанций. При этом одноканальный ЗРК “Волна” (морской вариант ЗРК С-125) сможет обеспечить крейсеру эффективную ПВО. Так в СССР появился проект ракетных крейсеров, вооруженных противокорабельным ракетным комплексом П-35.

Применение в бою

В бою эта артустановка может и должна решать самые разные задачи — от стрельбы по эсминцам и катерам и вплоть до задач ПВО дальней-средней зоны, так как у СКР, несущих эти орудия, никакой другой артиллерии просто не предусмотрено. Пушки обладают вполне внятной баллистикой и великолепной огневой производительностью, что способно сыграть с капитаном СКР весьма злую шутку. Во-первых с такой скорострельностью при таком калибре очень легко перегреть стволы и заклинить орудия, так что длина очереди больше 10 секунд крайне не рекомендуется. Во-вторых боеукладка первой очереди у АК-726 состоит из 276 снарядов на установку, после чего следует довольно долгая, в 15-17 секунд перезарядка, во время которой корабль практически безоружен. Ну и, при стрельбе совсем в упор, снаряды с радиовзрывателем могут не успеть взвестись.

Достоинства и недостатки

В лице АК-726 имеем в игре весьма совершенную и грозную артсистему, способную вести огонь с равной эффективностью как по самолетам, так и по кораблям противника. Некоторым недостатком может стать слабое бронирование башен, так что установка может быть выведена из строя даже крупнокалиберным пулеметом.

  • Отличная скорострельность;
  • Наличие снаряда с дистанционным взрывателем;
  • Хорошая баллистика;
  • Хорошие УГН и УВН.
  • Довольно легко выбиваются;
  • ББ снаряд отсутствует;
  • Быстро греются стволы;
  • Боеукладка первой очереди довольно долго перезаряжается.

Описание

Артиллерийская установка состояла из двух орудий калибра 76,2 мм, смонтированных на общем лафете. Автоматика служила для уменьшения отдачи ствола. Стволы нарезные, моноблочные, оснащённые прицеливателями. Снаряды подаются подъёмниками из магазинов, расположенных под башней. Загрузка снарядов на подъёмник осуществляется вручную. Оба ствола производят выстрелы одновременно. В перерывах между стрельбами стволы охлаждаются забортной водой с помощью автоматической системы охлаждения. Максимальная длительность очереди — 40-45 выстрелов, по окончании которой производится охлаждение в течение трёх минут. Ресурс ствола — 3000 выстрелов.

Огонь башни нацеливается с помощью артиллерийского радара МР-105 «Турель» (по классификации НАТО — Owl Screech). Огнём можно управлять автоматически, полуавтоматически при помощи призматического прицела или вручную. Расчёт башни и систем комплекса состоит из 9 человек (в том числе 4 под башней), масса башни — 26 т. Башня имеет лёгкую броню толщиной 5 мм. Недостатком башни является слабая вентиляция, заставляющая вести огонь при открытых люках. Преимуществами системы являлись точность и высокая надежность. Скорость наведения в вертикальной плоскости 30°/сек, в горизонтальной — 35°/сек, или соответственно 1,2°/сек и 1°/сек (вручную).

Применялись два типа выстрелов:

  • Зенитный выстрел УЗСБ-62РП со снарядом ЗС-62 снаряжённым 0.4 кг взрывчатого вещетва оснащается радиолокационным взрывателем АР-51Л, срабатывание которого происходит на дистанции до 8 м.
  • Осколочно-фугасный выстрел УОФБ-62 со снарядом ОФ-62, количество взрывчатого вещества A-IX-2 — 0,48 кг. Снаряд ОФ-62 имеет ударный взрыватель с самоликвидатором ВГ-67. Время срабатывания самоликвидатора 28-31 секунд.

Масса обоих выстрелов 12,4 кг, масса порохового заряда — 3,055 кг.

Преимущества и недостатки

МТ-12 была первым в мире гладкоствольным противотанковым орудием, и в 60-е годы прошлого века являлась лучшим образцом подобного вооружения.


Стрельба из МТ-12. Огромная вспышка огня демаскирует орудие

К её достоинствам можно отнести:

  1. Пушка «Рапира» имеет характеристики бронепробиваемости, достаточные для уничтожения танков 60-70-х годов прошлого века. Орудие уверенно поражает такие цели, как М60, «Чифтен» или Т-54/55, не говоря уже о лёгкой бронетехнике;
  2. Высокая точность стрельбы. Эту пушку иногда даже называли «артиллерийской снайперской винтовкой». Наводчик может вести огонь не просто «по силуэту», а по наиболее уязвимым местам танка;
  3. Универсальность. Пушка может стрелять не только прямой наводкой, но и с закрытых позиций, применяя осколочно-фугасные снаряды. Кроме того, «Рапиру» успешно применяют для разрушения укрепленных огневых точек;
  4. Всепогодность. Поздние модификации позволяют уверенно вести бой в условиях задымления и тумана;
  5. Низкий силуэт орудия делает его довольно сложной мишенью для вражеской артиллерии.

Недостатков у МТ-12 тоже немало:

  1. Орудие не способно пробить комбинированную лобовую броню современных танков. Кроме того, снаряды этой пушки едва ли смогут преодолеть и бортовую динамическую защиту;
  2. Расчет на поле боя не имеет полноценной защиты и легко уязвим;
  3. Мобильность пушки целиком зависит от тягача;
  4. Даже при самой тщательной маскировке орудие может быть замечено с беспилотника. В бою пушку выдаст первый же её выстрел – огненная вспышка хорошо заметна даже на очень больших расстояниях;
  5. По дальности стрельбы и маневренности МТ-12 значительно уступает современным противотанковым ракетным комплексам.


Одна из пушек МТ-12, использующихся в ходе вооруженного конфликта на востоке Украины

В целом на сегодняшний день недостатки явно перевешивают достоинства – пушка серьёзно устарела и её продолжающееся использование в региональных конфликтах объясняется главным образом отсутствием у противоборствующих сторон более современных систем вооружения.

«Кочевники» бьют шквальным огнём

Российские миномётчики постоянно совершенствуют боевое мастерство, тренируются на полигонах всех военных округов. Так, сразу начали «проверку полем» поступивших по Гособоронзаказу в конце мая модернизированных миномётов «Сани» военнослужащие артиллерийского соединения Южного военного округа, дислоцированного в Адыгее.

mil.ru
По плану боевой подготовки нового учебного периода прошли учения на Сахалине и Курильских островах.

В начале июня по плану боевой подготовки нового учебного периода прошли учения на Сахалине и Курильских островах. Артиллерийские подразделения из состава армейского корпуса Восточного военного округа успешно поразили все цели условного противника на полигоне Успеновский. Для эффективного применения артиллерии, обнаружения целей и корректировки огня в ходе учения применялись беспилотные летательные аппараты. Миномётчики также отработали действия в составе постов наблюдения и разведки, потренировались приводить вооружение к бою, выполнили нормативы по смене огневых позиций, уничтожению живой силы условного противника.

В эти же дни миномётчики российской военной базы в Армении в рамках проведения практических занятий на полигоне Алагяз уничтожили наземные цели и военную технику условного противника с использованием тактики «кочующих» миномётов. Из орудий, установленных в кузове автомобилей «КамАЗ», расчёты выполнили учебную стрельбу по скрытым целям, находящимся за горными склонами. Также военнослужащие отработали максимально быструю смену огневых позиций при ведении контрбатарейной борьбы.

Масштабными ночными стрельбами миномётчиков завершилось тактическое учение на полигоне Ляур с мотострелковыми подразделениями российской военной базы в Таджикистане. По замыслу манёвров, условное незаконное вооруженное формирование предприняло попытку прорыва к одному из населённых пунктов, чтобы захватить заложников и дестабилизировать обстановку. Мотострелки на бронетранспортерах БТР-82А выдвинулись в указанный район, организовали маневренную оборону и заманили «противника» в так называемый «котёл». Полный разгром группы условных террористов довершили артиллеристы шквальным огнём из 120-мм миномётов «Сани».

Историческая справка

После получения задания на проектирование новой артустановки, ЦКБ-7 решило использовать наработки по универсальным автоматам меньшего калибра, таким как 57-мм ЗИФ-31, но с куда большей автоматизацией башни. Так как практически параллельно велись работы по новому зенитному 57-мм автомату АК-725, главный конструктор ЦКБ-7 П. Тюрин сделал многие решения сходными для обоих башен. Для АК-726 первоначально был разработан специальный полигонный станок ЗИФ-67П, на котором отрабатывалась как автоматика орудий, так и система подачи снарядов. В общей сложности с 21 мая 1956 года по 29 июня 1957 года из этой установки было отстреляно 2670 выстрелов. Все технические решения, заложенные в новую артсистему доказали свою жизнеспособность, после чего установку можно было предъявлять Флоту. В итоге, проект уже боевой версии установки под заводским индексом ЗИФ-67 был 24 мая 1956 года утвержден зам. Главкома ВМФ.

Опытный образец ЗИФ-67 был изготовлен заводом № 7 и с 14 марта по 12 августа 1958 года прошел заводские испытания. После заводских испытаний образец был доработан и прошел полигонные испытания с 14 октября 1958 года по 7 июня 1959 года. Полигонные, равно как и государственные корабельные испытания проводились одновременно для опытных образцов АУ ЗИФ-67 с вариантом подачи боеприпаса в приемник при помощи перегружателя маятникового типа, так и бесперегрузочного варианта подачи. В дальнейшем, после обширных корабельных испытаний (как раз на СКР пр. 159), остановились на бесперегрузочном варианте, как более простом и дешевом.

С 23 июня по 25 августа 1962 года на Белом море в районе Северодвинска проходил испытания уже полный комплекс вооружения из двух установок ЗИФ-67 в связке с ПУС «Фут-Б» и стрельбовой РЛС «Турель» на головном корабле пр.58 «Грозный» (заводской № 780). Официально установка ЗИФ-67 под названием «АК-726» была принята на вооружение приказом МО СССР № 192 от 24.06.1964 г.

Установка ставилась на множестве кораблей новых проектов, таких как ракетные крейсера пр. 58, авианесущие крейсера пр. 1143, эсминцы пр. 61, СКР пр. 159 и 35, БДК пр. 1171 и 1174. Поставлялись установки и на экспорт в страны Варшавского договора (ими вооружались, в частности, югославские фрегаты типа «Котор» и румынские типа «Тетал»).

Впоследствии, для кораблей новых проектов была разработана более мощная 100-мм артустановка АК-100, тем не менее, АК-726 до сих пор остается на службе.

голоса

Рейтинг статьи

История разработки противотанкового орудия МТ-12 «Рапира»

В 50-е годы прошлого века на вооружении Советской армии еще находились пушки, разработанные в период Второй мировой войны. Со своими основными задачами они вполне справлялись, но были определенные основания предполагать, что в странах блока НАТО вскоре появятся тяжелые танки, броня которых станет малоуязвимой для таких орудий, как БС-3 и Д-10Т, уверенно боровшихся когда-то с «Пантерами» и «Тиграми».


БС-3 – противотанковая пушка образца 1944 года. Оставалась на вооружении Советской армии вплоть до 60-х годов прошлого века

Таким образом, возникла необходимость создать новую пушку с существенно повышенными характеристиками. Разумеется, можно было увеличить калибр, однако, этот способ, неоднократно применявшийся в военные годы, неизбежно привел бы к появлению громоздкого и неповоротливого орудия, что противоречило самой концепции противотанковой артиллерии. Пушка калибра 100 мм может сохранять высокую маневренность, а при переходе на 152 мм обеспечить это уже не получится. Поэтому конструкторы Юргинского машиностроительного завода пошли по другому пути: они решили отказаться от традиционных нарезов в стволе. В то время это было, пожалуй, наиболее перспективным новшеством.

Взяв за основу серийное орудие Д-48, конструкторы «расточили» его нарезной 85-мм ствол до калибра 100 мм, оставив стенки гладкими и дополнив пушку дульным тормозом. При этом никаких изменений в двухстанинный лафет поначалу не вносилось. После проведения всесторонних испытаний орудие было принято на вооружение Советской армии под обозначением Т-12. Это произошло в 1961 году.

Спустя несколько лет в войсках появился широко известный сегодня МТЛБ – многоцелевой тягач (транспортер) легко бронированный. Эта машина прекрасно подходила для буксировки противотанковой пушки по пересеченной местности, но скорость при этом была чрезмерно велика – устаревший лафет Т-12 её не выдерживал, так что его пришлось заменить.


МТ-12 с расчетом и тягач МТ-ЛБ

Начиная с 1980-го года противотанковая пушка «Рапира» получила возможность вести огонь управляемыми ракетами «Кастет», запускавшимися непосредственно через ствол. Практически одновременно появилась новая модификация орудия, оснащенная радиолокационным прицелом, что дало возможность поражать цели ночью и в условиях плохой видимости.

Несмотря на то, что в последующие годы устаревание «Рапиры» как противотанкового оружия становилось всё более очевидным, она остаётся в войсках по сей день. Пушка по-прежнему способна бороться с легкой бронетехникой, кроме того, она может использоваться и в качестве обычного полевого орудия, в том числе и для ведения огня с закрытых позиций.

Модернизации платформы

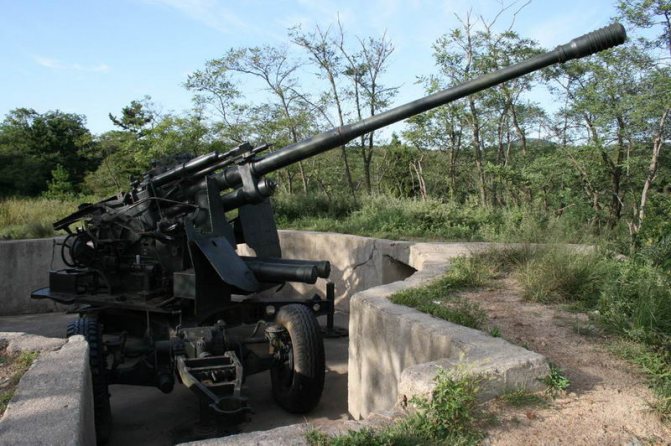

В 1947 году на заводе № 8 был разработан эскизный проект самодвижущейся платформы для 100-мм пушки КС -19 (КС-32),

В процессе эксплуатации платформы КЗУ-16 (52-У-415) был выявлен ряд недостатков, устранение которых путем модернизации платформы оказалось невозможным. Поэтому в 1953 году заводу № 13 было поручено разработать новую повозку взамен КЗУ-16. Предполагалось заменить ручной привод перевода из походного положения и обратно (время не более 5 минут), устранить перегрузку колес (особенно задних), довести скорость движения по шоссе до 40 км/час, увеличить остойчивость пушки и т. д.

В 1954 году завод № 13 представил технический проект платформы КЗУ-26, главный конструктор Плотников И.И. Однако этот техпроект был отклонен Министерством оборонной промышленности и ГАУ.

В начале января 1955 года ГАУ был представлен техпроект новой платформы КЗУ-28 завода № 13.19 февраля 1955 года техпроект одобрили с небольшими замечаниями и было решено изготовить опытный образец.

Опытный образец платформы КЗУ- 28 за № 111 прошел полигонные испытания в объеме 1667 выстрелов и возкой 2000 км. Согласно заключению комиссии платформа полигонные испытания выдержала. КЗУ-28 имела ряд преимуществ по сравнению с КЗУ-16, которые значительно улучшали эксплуатационные свойства пушки КС – 19М2, и должна быть рекомендована для серийного производства.
