Боевое применение.
В предвоенные годы 76-мм полковая пушка образца 1927 г. все еще оставалась на вооружении, хоть и считалась орудием устаревшей конструкции не полностью отвечавшей современным требованиям. В полковой артиллерии ее дополнили 120–мм минометом – весьма эффективным артиллерийским орудием навесного огня, отчасти компенсирующим недостатки полковой пушки в артиллерии полка.
На начало войны РККА располагала 4708 полковыми пушками. В западных приграничных округах имелось 2296 пушек и 1675 120-мм минометов.Невзирая на устаревшую конструкцию в начале войны 76-мм полковая пушка обр. 1927 г. показало себя достаточно неплохо, к пушке за предвоенные годы был накоплен определенный запас выстрелов, и дефицит коснулся ее в меньшей мере.
Орудие удовлетворительно справлялось с обычными задачами полковой артиллерии, будь то стрельба прямой наводкой па амбразурам огневых точек или уничтожение живой силы противника. Но сопровождение колесами боевых порядков пехоты было затруднено значительной массой орудия и отсутствием приспособлений для транспортировки боеприпасов на поле боя. Передвижение орудия вслед за пехотой цепью требовало обязательного усиления расчета пехотой.
Действительный огонь из пушки по танкам был эффективным до 400 метров. Но из-за малой начальной скорости бронебойный снаряд разрушал танковую броню толщиной только до 30 мм. А дефицит бронебойных снарядов не был преодолен и в конце 1942 года. Использование шрапнели с установкой трубки на удар было эффективно лишь против танков имеющих самое легкое бронирование. Отсутствие автоматики затвора (поршневой затвор), уменьшало боевую скорострельность до 10 выстрелов в минуту.
Однобрусный станок, обеспечивал угол горизонтального обстрела всего пять градусов и существенно ограничивал огневую подвижность орудия. Действительный огонь при стрельбе осколочно-фугасной гранатой по огневым средствам и живой силе противника с закрытой огневой позиции – до 4000 метров, а прямой наводкой -1500 метров. Средний расход снарядов при стрельбе прямой наводкой, на дальности 600-1200 метров: разрушение легких полевых укрытий -15-20 фугасных гранат; на уничтожение открытой огневой точки -8-12 осколочных гранат в течении 10-15 минут.
Во многом благодаря именно простоте конструкции и грандиозным потерям материальной части впервые месяцы войны, его производство, остановленное в 1940 с целью изыскания более совершенной конструкции полкового орудия, смогли восстановить в блокадном Ленинграде.
Литература
- А. Б. Широкорад. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2000. — 1156 с.: илл. с. — ISBN 985-433-703-0.
- А. Б. Широкорад. Гений советской артиллерии: триумф и трагедия В. Грабина. — М.: АСТ, 2002. — 432 с.: 24 л. ил. с. — ISBN 5-17-013066-X.
- А. Б. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2002. — 576 с.: 32 л. ил. с. — ISBN 5-17-015302-3.
- А. Иванов. Артиллерия СССР во Второй мировой войне. — СПб.: Нева, 2003. — 64 с. — ISBN 5-7654-2731-6.
- Шунков В. Н. Оружие Красной армии. — Мн.: Харвест, 1999. — 544 с. с. — ISBN 985-433-469-4.
- Артиллерия / под общ. ред. маршала артиллерии Чистякова М. Н.. — М.: Воениздат МО СССР, 1953.
- Ефимов М. Г. Курс артиллерийских снарядов. — М.-Л.: Оборонгиз НКО СССР, 1939.
- Козловский Д. Е. Материальная часть артиллерии. — М.: Оборонгиз НКО СССР, 1939.
- Сборник исследований и материалов Артиллерийского исторического музея. Выпуск IV / под ред. полк. Ермошина И. П.. — Л.: АИМ, 1959.
- Николаев А. Б. Батальонная артиллерия. — М.: Оборонгиз НКО СССР, 1937.
- Paulaharju Jyri. Itsenäisen Suomen Kenttätykit 1918-1995 (Fild guns in Finland 1918-1995). — Хельсинки: Sotamuseo, 1996. — 184 с. — ISBN 951-25-0811-7.
- Руководство службы 76-мм пушки обр. 1942 г.
УСВ за рубежом, переделка в 7,62 cm FK 39
В 1941—1942 годах немцы захватили значительное количество пушек УСВ и присвоили им обозначение как 7,62 cm F.K.297(r).
Большинство трофейных пушек было переделано немцами в полевые, со стволом по образцу 7,62 cm Pak 36. Модернизированная пушка получила название 7,62 cm FK 39. На орудие был установлен дульный тормоз, была расточена камора под боеприпасы от 7,62 cm Pak 36. Вес пушки составлял, по разным данным, 1500—1610 кг. Точное количество переделанных таким образом орудий неизвестно, поскольку в немецкой статистике они часто объединялись с Pak 36. По некоторым источникам, их было выпущено до 300 шт. Баллистические характеристики пушки также неизвестны, по результатам испытаний трофейного орудия в мае 1943, выпущенный из него бронебойный снаряд пробил 75-мм лобовой лист брони танка КВ под углом 60 градусов на дальности 600 м.
К марту 1944 года немцы всё ещё располагали 359 такими пушками, из них 24 были на Востоке, 295 на Западе, и 40 в Дании.
7,62 cm FK39 | 76-мм полевая пушка FK 39 в Софийском военном музее. | Трофеи, захваченные союзниками в Нормандии. | Трофеи, захваченные союзниками в Нормандии. |
Изменения, внесенные в конструкцию в процессе серийного производства
Пушки перовой серии имели деревянные колеса, скорость буксировки пушки по хорошим дорогам не превышала 15 километров в час. Поскольку предком 76-мм полковой пушки 1927 года была горная пушка 1909 года, то от нее она унаследовала разборной ствол. Технология производства таких стволов довольно сложна и как следствие дорога. Но поскольку разборной ствол полковому орудию все, же не к чему, а технологию производства менять все, же не хотели, то соединять кожух и трубу стали в горячем состоянии, что привело к тому, что ствол стало невозможно разобрать. Технологию производства более дешевых стволов – моноблоков сумели освоить только в 1930 году.
Технические данные 76-мм полковой пушки обр. 1927 г.
| Калибр, мм | 76,2 |
| Вес снаряда, кг | 6,23-6,3 |
| Начальная скорость снаряда, м/с | 387-370 |
| Угол вертикального наведения | +25 -6° |
| Угол горизонтального обстрела | 6° |
| Вес в боевом положении, кг | 900 |
| Вес в походном положении, кг | 1620 |
| Скорострельность, выстр./мин | 10-12 |
| Наибольшая дальность стрельбы, м | 8500 |
| Дальность прямого выстрела, м | 440 |
Номенклатура боеприпасов и таблица бронепробиваемости.
(76-мм полковая пушка обр. 1927 г. Таблицы стрельбы. М,ГАУ. 1943)
Конструкция пушки считалась недостаточно современной. И в 1938 г. было выдано задание на проектирование полковой пушки с раздвижными станинами, увеличенным до 65 градусов углом возвышения. Причем вес орудия не должен был превышать 800 кг.
В довоенное время изготовление 76-мм полковых пушек 1927 года сосредоточено на Путиловском заводе. В 1942 году эстафету производства принял завод номер 172. С освоением производства 76-мм полковой пушки 1943 года изготовление 76-мм полковых пушек 1927 года было прекращено.
| Выпуск 76-мм полковых пушек обр. 1927г в 1938-43гг | ||||||
| Тип орудия | 1938 | 1939 | 1940 | 1941 | 1942 | 1943 |
| 76-мм полковая пушка обр.1927г. | 1000 | 1300 | 900 | 3918 | 6809 | 2555 |
Производство
Серийное производство УСВ началось в 1939 году на заводе № 92. В том году было выпущено 140 орудий, в 1940 году — 1010. В начале 1941 года УСВ была снята с производства. Это решение объяснялось двумя причинами: во-первых, был полностью выполнен мобилизационный план по дивизионным пушкам (мобилизационный резерв на 1 июня 1941 года составлял 5730 пушек, в наличии же было 8513 пушек); во-вторых, планировался переход на дивизионные пушки более крупного калибра (107-мм дивизионная пушка образца 1940 года (М-60) уже была запущена в серийное производство).
Однако этот резерв не был достаточным. Вскоре после начала войны глава Главного артиллерийского управления (ГАУ) маршал Г. И. Кулик рапортовал, что на складах ГАУ дивизионных пушек нет, и для формирования новых частей их можно получить только с заводов вооружения[источник не указан 3217 дней].
С началом войны, согласно мобилизационному плану, производство УСВ было вновь развёрнуто на заводах № 92 и «Баррикады». В 1941 году было выпущено 2616 пушек, в 1942 году — 6046 этих орудий.Согласно Постановлению ГКО № 955сс от 23.11.1941 “О плане производства 45 мм противотанковых пушек и 76мм дивизионных пушек (УСВ) на декабрь 1941, январь и февраль 1942” заводами № 221 и № 92 в сумме должно было быть произведено в декабре: 1150 шт., в январе: 1300 шт., в феврале: 1650 шт. Также, заводу № 92 было разрешено использовать имеющиеся заделы по пушке ЗИС-2 путём наложения на лафеты ЗИС-2 стволов от УСВ в кол-ве не более 1000 шт. Производство УСВ было прекращено в конце 1942 году по причине принятия на вооружение новой дивизионной пушки ЗИС-3, имеющей ряд преимуществ перед УСВ. Стоит отметить, что вытеснение УСВ из производства происходило постепенно, в частности, завод № 92 продолжал выпуск УСВ и в 1942 году (выпущено 706 орудий), хотя в конце лета 1941 года на этом заводе уже выпускалась ЗИС-3.

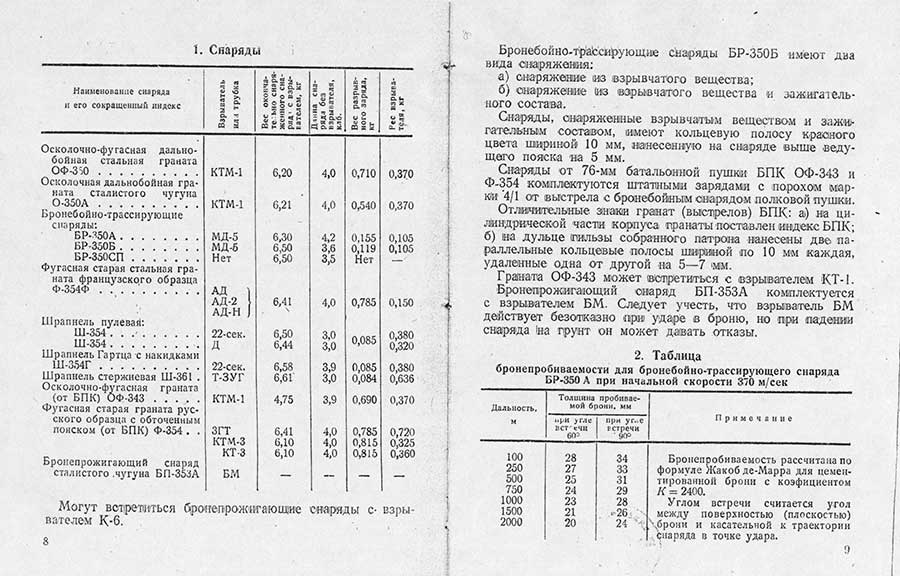

Характеристики и свойства боеприпасов
УСВ могла использовать все боеприпасы российской дивизионной и полковой артиллерии начиная с 1900 года. Кумулятивными снарядами комплектовались главным образом выстрелы полковой артиллерии (до конца 1944 года их применение в дивизионных орудиях было запрещено по причине несовершенства взрывателя и риска разрыва снаряда в стволе). Пробиваемость кумулятивного снаряда — около 70 мм (по другим данным — 100 мм при угле 90° и 60 мм при угле 60°). До 1942 по причине дефицита бронебойных снарядов рекомендовалось при стрельбе по танкам использовать шрапнель, поставленную «на удар». Бронепробиваемость при этом составляла около 30 мм.
| Номенклатура боеприпасов | |||||
| Тип | Индекс ГАУ | Вес снаряда, кг | Вес ВВ, г | Начальная скорость, м/с | Дальность табличная, м |
| Калиберные бронебойные снаряды | |||||
| Тупоголовый с баллистическим наконечником трассирующий | 53-БР-350А | 6,3 | 155 | 662 | 4000 |
| Тупоголовый с баллистическим наконечником с локализаторами трассирующий | 53-БР-350Б | 6,5 | 119 | 655 | 4000 |
| Тупоголовый с баллистическим наконечником сплошной трассирующий (БР-350Б сплошной) | 53-БР-350СП | 6,5 | нет | 655 | 4000 |
| Подкалиберные бронебойные снаряды | |||||
| «Катушечного» типа (принят на вооружение в апреле 1943) | 53-БР-354П | 3,02 | нет | 950 | 500 |
| Кумулятивные снаряды | |||||
| Сталистого чугуна вращающийся (в войсках с мая 1943 — для полковых орудий, с конца 1944 — для дивизионных) | 53-БП-350А | 5,28 | 623 | 355 | 500 |
| Осколочно-фугасные снаряды | |||||
| Стальная дальнобойная граната | 53-ОФ-350 | 6,2 | 710 | 680 | 13 290 |
| Сталистого чугуна осколочная дальнобойная граната | 53-О-350А | 6,21 | 540 | 680 | 10 000 |
| Осколочно-фугасный | 53-ОФ-350В | 6,2 | ? | ? | ? |
| Осколочно-фугасный мелкосерийный | 53-ОФ-363 | 7,1 | ? | ? | ? |
| Фугасная стальная старая русская граната | 53-Ф-354 | 6,41 | 785 | 640 | 9170 |
| Фугасная стальная старая русская граната | 53-Ф-354М | 6,1 | 815 | ? | ? |
| Фугасная стальная старая французская граната | 53-Ф-354Ф | 6,41 | 785 | 640 | 9170 |
| Шрапнель | |||||
| Шрапнель с трубкой 22 сек. или Д | 53-Ш-354 | 6,5 | 85 (260 пуль) | 624 | 6000 |
| Шрапнель с трубкой Т-6 | 53-Ш-354Т | 6,66 | 85 (250 пуль) | 618 | 8600 |
| Шрапнель Гартца с накидками | 53-Ш-354Г | 6,58 | 85 | ? | ? |
| Стержневая шрапнель (снаряд от зенитной пушки 3-К обр. 1931 г. со снятым или сточенным нижним ведущим пояском) | 53-Ш-361 | 6,61 | нет | 666 | 8400 |
| Картечь | |||||
| Картечь | 53-Ш-350 | ? | 549 пуль | ? | 200 |
| Дымовые снаряды | |||||
| Дымовой дальнобойный стальной | 53-Д-350 | 6,45 | 80 тротил + 505 жёлтый фосфор | ? | ? |
| Дымовой сталистого чугуна | 53-Д-350А | 6,45 | 66 тротил + 380 жёлтый фосфор | ? | ? |
| Зажигательные снаряды | |||||
| Зажигательный дальнобойный стальной | 53-З-350 | 6,24 | 240 | 679 | 9400 |
| Зажигательный | 53-З-354 (черт. 3890) | 6,5 (6,66) | 240 | 624 | 6200 |
| Зажигательный Погребнякова — Стефановича | 53-З-354 | 4,65 | 240 | 680 | 5600 |
| Осколочно-химические снаряды | |||||
| Осколочно-химический снаряд | 53-ОХ-350 | 6,25 | ? | 680 | 13 000 |
| Таблица бронепробиваемости для 76-мм дивизионной пушки обр. 1939 г. (УСВ) | ||
| Тупоголовый калиберный бронебойный снаряд 53-БР-350А | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 65 | 80 |
| 300 | 60 | 75 |
| 500 | 55 | 70 |
| 1000 | 50 | 60 |
| 1500 | 45 | 50 |
| Подкалиберный снаряд 53-БР-354П | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 95 | 120 |
| 300 | 85 | 105 |
| 500 | 75 | 90 |
| Приведённые данные относятся к советской методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони. |
Организационно-штатная структура
В имелся лёгкий артиллерийский полк в составе дивизиона 76-мм пушек (три батареи по четыре орудия) и двух смешанных дивизионов (две батареи 122-мм гаубиц и одна батарея 76-мм пушек). Итого в дивизии имелось двадцать 76-мм дивизионных пушек. В июле 1940 года дивизион 76-мм пушек исключается, в дивизии остаётся только восемь пушек. В марте 1942 года добавляется третий дивизион из батареи 76-мм пушек и батареи 122-мм гаубиц, пушек становится двенадцать.
В гвардейских стрелковых дивизиях с декабря 1942 артполк имел три дивизиона по две батареи 76-мм пушек (двадцать четыре орудия). В декабре 1944 года вводится новый штат гвардейских стрелковых дивизий, вводящий артиллерийскую бригаду из трёх артиллерийских полков, в том числе лёгкий артиллерийский (20 орудий). В июне 1945 года на этот штат перевели все стрелковые дивизии.
В стрелковых бригадах с 1939 года также имелось восемь дивизионных орудий, в мотострелковых и механизированных бригадах — двенадцать орудий.
В моторизованной дивизии в 1939—1941 года также имелось восемь дивизионных пушек.
В кавалерийских дивизиях в 1939—1941 имелось также 8 дивизионных пушек, с августа 1941 до лета 1942 года кавалерийские дивизии артиллерии не имели. Летом 1942 в кавдивизиях снова появляется восемь 76-мм дивизионных пушек.
В кавалерийских корпусах со второй половины 1942 года имелся артиллерийский дивизион (двенадцать орудий). В танковых и артиллерийских корпусах 76-мм пушки появились в конце 1944 года (лёгкий артиллерийский полк из 24 орудий).
Также УСВ входили в состав артиллерии резерва Главного Командования (РГК): артиллерийских бригад противотанковой обороны (24 орудия), с 1942 года — 16 орудий (истребительно-противотанковые бригады), лёгких артиллерийских бригад (60—72 орудия), артиллерийских дивизий прорыва (лёгкая бригада из 72 орудий, с 1944 года — из 48 орудий).
Артиллеристы ведут огонь по врагу из УСВ или ЗИС-22, 1941
История создания
В 1937 году с идеями универсализма было покончено; их апологеты лишились должностей, а в ряде случаев — и жизней. Военное руководство страны осознало, что армия перед надвигающейся мировой войной не имеет удовлетворительного дивизионного орудия, поскольку 76-мм дивизионная пушка образца 1902/30 годов явно устарела, а новая 76-мм дивизионная пушка образца 1936 года (Ф-22) имела ряд крупных недостатков. Самым простым решением в данной ситуации являлось создание нового, современного орудия с баллистикой пушки обр. 1902/30 гг., что позволяло использовать огромные запасы боеприпасов к этому орудию.
Выстрелы УСВ: 1 — с бронебойным снарядом 53-БР-350А, 2 — с бронебойным снарядом 53-БР-350Б, 3 — с подкалиберным снарядом 53-БР-354П, 4 — с осколочно-фугасным снарядом 53-ОФ-350, 5 — со шрапнелью 53-Ш-354Т, 6 — с дымовым 53-Д-350
В марте 1937 выдаются новые тактико-технические требования (ТТТ) на дивизионное орудие: угол возвышения должен был составлять 45°, вес орудия в боевом положении — не более 1500 кг. К работе над новым орудием приступили три артиллерийских КБ — Кировского завода под руководством И. А. Маханова, завода № 92 под руководством В. Г. Грабина, и ОКБ-43 (КБ АУ) под руководством М. Н. Кондакова. В своих мемуарах «Оружие Победы» Грабин утверждает, что узнал о заказе на новую пушку лишь в апреле 1938 года, что представляется сомнительным, учитывая его связи в артуправлении. Грабин срочно приступил к проектированию нового орудия, которому он по каким-то соображениям присвоил индекс Ф-22-УСВ, имея в виду, что новое орудие — лишь капитальная модернизация Ф-22 (эту же версию он приводит и в мемуарах). На самом же деле это было совершенно новое орудие, хотя конструктивно оно унаследовало 50% деталей орудия Ф-22 новое орудие УСВ получилось на порядок лучше предшественника.
В апреле — мае 1938 года на полигонные испытания вышла пушка Л-12 Кировского завода. Испытания она не выдержала и была отправлена на доработку. В августе того же года Л-12 прошла повторные полигонные испытания, по результатам которых была направлена на войсковые испытания. Пушка НДП ОКБ-43 вышла на полигонные испытания в апреле 1939 года, но не выдержала их. Заводские испытания УСВ были начаты в августе 1938 года, закончены в марте следующего. В марте — апреле 1939 года орудие прошло полигонные испытания.
С 5 июня по 3 июля 1939 года прошли войсковые испытания двух четырёхорудийных батарей пушек Л-12 и УСВ . Обе пушки войсковые испытания выдержали, для серийного производства была рекомендована УСВ как требующая гораздо меньших конструктивных доработок, в частности, у неё реже отмечались отказы полуавтоматики. Отказы полуавтоматических затворов пушек Л-12 во время этих испытаний составили более 40 выстрелов из каждой сотни снарядов что была выпущена из каждой пушки Л-12, при этом Грабинские УСВ за время 6 часовой стрельбы лишь 2 отказа автоматики, когда гильзу в буквальном смысле слова разрывало в каморе. Основной причиной таких происшествий с орудия на испытаниях было то что во время испытаний из орудий велась стрельба боеприпасами французского производства времён Первой Мировой Войны, то есть самые новые из этих снарядов были произведены в 1914 году, что дополнительно усугублялось низким качеством латуни из которой были изготовлены гильзы этих боеприпасов, поставляемых в то время Российской Империи.
Рождение 76-мм полковой пушки обр. 1927 г.
Анализ боевого применения артиллерии в ходе мировой и гражданской войн показывал необходимость в обеспечении непрерывной артиллерийской поддержки пехоты на всем протяжении боя. Для непосредственней поддержки и сопровождения пехоты огнем и колесами армия нуждалась в новом орудии. Орудие такого типа должно было удовлетворять следующим требованиям:
- обладать достаточным могуществом для борьбы с живой силой противника, расположенной как в укрытиях легкого полевого типа, так и открыто;
- иметь возможность подавлять огонь всех видов долговременных фортификационных сооружений, ведя огонь прямой наводкой по их амбразурам;
- разрушать надолбы и проделывать проходы в проволочных заграждениях;
- при необходимости вести борьбу с бронированной техникой противника;
- основным способом ведения огня должен был быть огонь прямой наводкой с открытых огневых позиций, хотя при необходимости иметь возможность вести огонь с закрытых огневых позиций;
- орудие должно быть достаточно легким, чтобы не отставать от пехоты;
Самое распространенное орудие легкой полевой артиллерии бывшей царской армии – 7,62-мм пушка 1902 года не удовлетворяло последнему условию, так как перекатывание силами расчета на дистанцию дальше пятидесяти метров, было затруднительным. Помимо этого пушка имела малую гаубичность, т.е траектория полета снаряда была довольно очень пологой. Что положительно сказывалось на стрельбе по амбразурам, но было недостатком при борьбе с укрывшейся пехотой. Горные пушки можно было разобрать на части и транспортировать во вьюках, однако при внезапном нападении противника требовалось время для ее сборки. Противоштурмовая пушка обр. 1910 была самой легкой, но обладала недостаточной механической прочностью.
Наиболее перспективной пушкой казалась 76-мм короткая пушка 1913 года. С целью ее модернизации и доведения ее ТТХ до современных требований, в двадцатых годах силами Орудийно-арсенального треста были проведены работы, результатом которых стало появление 76-мм короткой пушки обр. 1913/25 года. Пушка была изготовлено в 1926 году Брянским заводом и прошло испытания на полигоне с вполне удовлетворительным результатом.
Основным отличием от пушки 76-мм пушки 1913 года было то, что пушка проектировалась под патрон «трехдюймовки»- 76-мм пушки 1902 года. Причем орудие должно иметь раздельное заряжание и переменный уменьшенный заряд, чем доселе в русской и советской артиллерии могли похвастается в основном гаубицы.
В апреле 1926 г. на заседании Артиллерийского комитета было решено продолжить работы по улучшению 76-мм пушки 1913 года. Среди проектов новой модернизации один проект был проект инженера Соколова, два других принадлежали Орудийно-арсенальному тресту. Наиболее удачным был признан проект ОАТ особенностью, которого являлось подрессоривание орудийного лафета. Ствол орудия представлял собой ствол короткой пушки 1913 года, но с каморой расточенной под укороченную на 51 мм гильзу трехдюймовки.
В ходе испытаний прошедших на НИАПе в конце января 1927 года, было уставлено, что при увеличении начальной скорости снаряда до 430 м/с представленные пушки теряют устойчивость и имеют большой наброс при ведении огня под малыми углами возвышения. Поэтому было принято решение оставаться на исходной баллистике, соответствующей баллистике 76-мм горной пушки обр. 1909 года. В целом испытания пушек прошли удачно, и новое пушка была принята на вооружение как 76-мм полковая пушка обр. 1927 года. Помимо изменений коснувшихся лафета, данная пушка имела удлиненную с 203 до 334 мм камору. Все дальнейшие работы были перенесены на «Красный Путиловец», Артиллерийский отдел которого и должен был заниматься серийным производством орудия.
Правительственный заказ на полковые пушки в 1928 году составил 400 орудий. В 1929 году Артиллерийский комитет своим решением обязал принять в качестве штатного патрона – унитарный патрон 7,62-мм пушки 1902 года, со штатным уменьшенным зарядом. Чтобы не допустить заряжание полковой пушки выстрелом с полным зарядом дивизионной пушки, фланец гильзы содержавшей уменьшенный заряд уменьшили. Таким образом, гильза выстрела предназначенного для дивизионной пушки не могла войти в выточку в захватных гнездах полковой пушки. Помимо этого полковая пушка могла вести огонь патронами раздельного заряжания, снаряженными штатным зарядом, собранными из укороченных гильз, предназначавшихся для холостой стрельбы.
