Описания и характеристики орудия
Работа автоматики основана на использовании энергии отката подвижных частей (ствола, короба и связанных с ними деталей) при небольшом ходе этих частей. Автомат револьверного (барабанного) типа, имеет вращающийся казенник (барабан) с четырьмя симметрично, расположенными патронниками, каждый из которых последовательно перед выстрелом подходит с патроном к каналу ствола и жестко фиксируется относительно его оси.
Наличие четырех патронников позволяет распределить подготовку и производство выстрела между патронниками следующим образом: первый патронник, расположенный непосредственно против канала ствола, используется для производства выстрела; второй патронник, считая по вращению казенника, — для выброса стреляной гильзы пороховыми газами, отводимыми из надульника автомата, третий и четвертый патронники — для досылки патрона в патронник. Такая схема дает возможность совместить по времени выстрел с выбросом и досылкой патрона в патронник и тем самым увеличить темп стрельбы.
Канал ствола запирается поворотом казенника. При этом патрон заводится за донную стенку (зеркало) короба- Предварительный сдвиг стреляной гильзы из патронника производится клиновым извлекателем, который при повороте казенника вытягивает гильзу за бурт на 3-5 мм. Выброс стреляной гильзы осуществляется пороховыми газами, отводимыми из надульного устройства. При откате подвижных частей основная энергия отката аккумулируется пружинами накатника: за счет этой энергии происходит накат подвижных частей. Досылка патрона в патронник осуществляется за счет сжатого воздуха пневмосети.
Ствол охлаждается снаружи жидкостью, циркулирующей между наружной поверхностью ствола и внутренней поверхностью трубы, надетой на ствол. Ствол сзади внутри и казенник спереди внутри охлаждаются после каждого выстрела путем впрыскивания жидкости в канал ствола сзади и в патронники казенника спереди и ее последующего там испарения.
Для стрельбы из автомата используются боеприпасы с электрокапсюльной втулкой, которая срабатывает при прохождении в цепи стрельбы тока 0,24 — 0,65 А. Питание автомата ленточное. Лента состоит из стальных звеньев. Все детали автомата находятся в кожухе. Автомат крепят на установке за кожух на двух точках, переднее его крепление является силовым, заднее — поддерживающим.
Режимы работы автомата: стрельба ведется очередями до 100 выстрелов непрерывного огня на ствол, после чего ствол охлаждается в течение 15-20 минут с включенной системой наружного охлаждения. В исключительных случаях допускается стрельба до израсходования всего боекомплекта (500 патронов) с перерывами между каждыми 100 выстрелами 15-20 сек. В таком случае обеспечивается безостановочность стрельбы, но происходит полный износ канала ствола, после чего тот к дальнейшей стрельбе не пригоден и не гарантируется живучесть отдельных деталей автомата.
Расчет — 2 чел Диаметр шарового погона установки — 1350 мм Число шаров — 164-166 шт Диаметр шаров — 22.2 мм Высота линии огня над шаровым погоном — 280 мм Высота установки над основанием барабана — 1340 мм Радиус обметания по стволам — 2020 мм Радиус обметания по казенной части — 785 мм Расстояние между осями стволов — 240 мм Масса качающейся части установки — 359 кг (по техпроекту) Масса вращающейся части установки — 804 кг (по техпроекту) Масса установки: — 1905 кг +2% (вариант «А», описание 1967 г.) — 1974 кг +2% (вариант «А», описание 1981 г.) — 1850 кг +2% (вариант «Б», описание 1967 г.) — 1926 кг +2% (вариант «Б», описание 1981 г.) Длина канала ствола вкл.казенник — 2140 мм (71.3 калибра) Длина нарезной части ствола — 1897 мм (63.2 калибра) Длина ствола (детали) — 1805 мм (60.1 калибра) Объем каморы — 0.221 куб.дм Крутизна нарезов — 28 калибров Число нарезов — 12 шт Глубина нарезов — 0.3 мм Ширина нарезов — 4.5 мм Предельная длина отката подвижных частей ствола — 92 мм Масса автомата НН-30 — 156 кг Скорость начальная — 1050-1060 м/с Давление в канале ствола — 3100 кг/кв.см Дальность максимальная (по таблице) — 4738 м Дальность баллистическая — 6700 м (при угле вертикальной наводки +45 град, без самоликвидатора) Дальность баллистическая по самоликвидатору — 5000 м Дальность наклонная прицельная — 4000 м Скорострельность — 1000 выстр./мин на ствол Угол наведения по вертикали — от -12 до +87 град. Угол наведения по горизонтали — +-180 град. Скорость вертикального наведения — 24 град/с Скорость горизонтального наведения — 35 град/с Боезапас — 2 х 500 снар. (в ленте)
Стоимость первых образцов АК-230 составляла 715.000 руб (в ценах до 1961 г.).
Основные характеристики

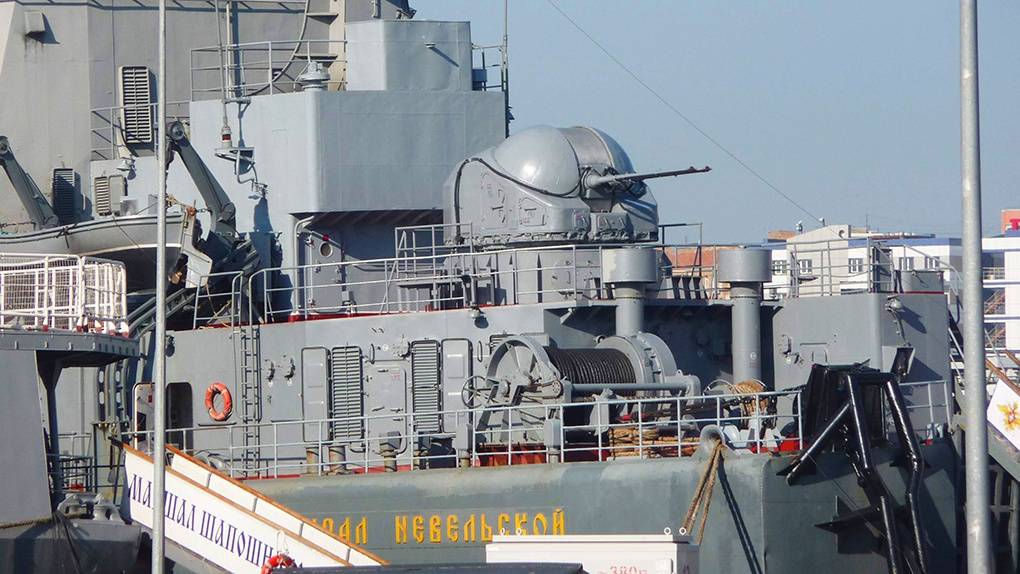

Каждый из двух автоматов оснащался стволом-моноблоком с надетым на него пружинным накатником. На конце ствола установлен эжектор для продувки ствола после каждого выстрела. Ствол имеет 24 нареза постоянной крутизны. Автоматика пушки основана на принципе использования энергии отката подвижных частей от выстрела при коротком ходе ствола. Выстрел происходит автоматически, непосредственно после полного закрывания затворов и полного наката обоих орудий. Чтобы избежать разброса снарядов из-за несинхронного выстрела правого и левого орудий, на люльке автоматов монтировался механический синхронизатор. Первое заряжание автомата производится гидравлическим механизмом перезарядки.
Оба автомата монтируются в одной люльке, представляющей собой стальную сваренную из литых элементов конструкцию коробчатого сечения, закрепленную в подцапфенниках ладыг станка. Последний устанавливается на шаровом основании, зубчатый обод которого неподвижно крепится на уравнительном кольце палубы. Башни имеют необычно глубокие проемы для стволов, что позволило смонтировать поворотный узел люльки за осью вращения башни и обеспечить большие углы подъема стволов. Башня обеспечивает горизонтальное наведение в диапазоне ±147° (±153° для пр. 35) для носовой башни и ±164° — для кормовой. Углы вертикального наведения составляют -10/85°, скорость наведения по горизонтали — 26°/сек, по вертикали — 30°/сек. Бронирование башни составляет 5 мм и служит не столько броней в традиционном смысле этого слова, сколько укрытием механизмов и расчета от непогоды.
В отличие от более поздних систем, постоянного подведения охлаждающей забортной воды АК-726 не имеет. Охлаждение осуществляется в перерывах между очередями, для чего шланг, подключенный к судовой магистрали, вставляется в казенник ствола. Максимальная длина непрерывной очереди до охлаждения — 40-45 выстрелов, время охлаждения — порядка трех минут. Подача боеприпаса в приемники орудий осуществляется из подбашенного отделения элеваторами подачи отдельно для каждого автомата.
Механизмы наведения установки имеют электроприводы с двумя способами управления — дистанционным и местным, а также запасной аварийный ручной привод. Огонь может вестись по данным артиллерийского радара МР-105 «Турель» и ПУС «Фут-Б» в автоматическом режиме, либо в полуавтоматическом режиме с применением оптического прицела «Призма» и в ручном режиме под управлением оператора. Расчет башни составляет 9 человек, из которых четверо находятся на подаче снарядов в подбашенном отделении.
Дальность стрельбы: до 16 км, боекомплект: 1000 снарядов (в игре — 488 на башню, плюс еще 276 в боеукладке первой очереди), скорострельность: 100 выстрелов в минуту (в игре — 90). Тони ДиДжиллиан у себя приводит несколько иные данные: дальность — 18 км, скорострельность — 45 выстрелов в минуту, очевидно имеется ввиду не техническая а боевая скорострельность, но все равно — как-то подозрительно мало.
Доступные снаряды
Для орудий доступны два вида снарядов, зенитный и фугасный. Какой и в каких количествах грузить — выбор за капитаном. Следует только помнить, что механика неполной загрузки артпогребов на флоте, в отличие от танков, не работает.
- ОФ: Осколочно-фугасный выстрел УОФБ-62 со снарядом ОФ-62 с ударным взрывателем с самоликвидатором ВГ-67, вес снаряда 5,9 кг из них 400 г A-IX-2 (эквивалент 616 г TNT), фугасное бронепробитие — 10 мм на всех дистанциях;
- ОФ-РВ: Зенитный выстрел УЗСБ-62РП со снарядом ЗС-62 с радиолокационным взрывателем АР-51Л, вес снаряда 5,9 кг из них 480 г A-IX-2 (эквивалент 739 г TNT), радиус срабатывания — 8 м, дистанция взведения — 400 м, фугасное бронепробитие — 11 мм на всех дистанциях.
Зенитный снаряд несет несколько больше довольно эффективного ВВ и позволяет вести огонь над препятствием, с некоторой вероятностью поражения цели осколками. Также, он весьма эффективен против вражеской авиации, но следует помнить, что взрыватель становится на боевой взвод он только на дистанции 400 м от среза ствола, так что в бою накоротке он может просто пробивать «москитный флот» навылет без разрыва. Динамического бронепробития обоим снарядам почему-то не завезли.
Сравнение с аналогами
Аналоги этим орудиям в игре подобрать сложно. Неким подобием можно назвать американскую систему 3″/50 (76-мм) Mk.34, установленную на тяжелом катере «Эшвилль», но она имеет только один ствол и в два раза худшую скорострельность, при примерно равнозначных снарядах. Еще ближе к АК-726 спаренная версия этой пушки — Mk.33, в игре эта артсистема встречается не на американских, а на японских кораблях. Фрегат «Тикуго» оснащен одной такой башенной установкой, фрегат «Исудзу» — двумя.
160-мм дивизионный миномёт образца 1949 года (М-160)
М-160 (Индекс ГАУ — 52-М-853) — советский дивизионный казнозарядный миномёт. Разработан в Коломенском СКБ ГА.
![Зенитные корабельные автоматы. тайны русской артиллерии. последний довод царей и комиссаров [с иллюстрациями]](https://gunsfriend.ru/wp-content/uploads/3/c/b/3cba8b93dc1f4b8a2ad80446911b99f1.jpeg)
История создания
В период с 1945 по 1947 годы в Коломенском СКБ ГА под руководством Шавырина Б.И. был разработан дивизионный миномёт СКБ-21. Миномёт создавался на конкурсной основе и в 1949 году выиграл конкурс и был принят на вооружение под обозначением М-160.
Серийное производство
Серийное производство миномёта М-160 было развёрнуто на Заводе №535, а с 1952 года продолжилось уже на Заводе №172, где продолжалось до 1957 года. За весь период производства было выпущено 2353 экземпляра.
Описание конструкции
Миномёт М-160 выполнен по жёсткой безоткатной схеме с заряжанием с казённой части и колёсным ходом для буксировки. Для восприятия отдачи миномёт устанавливается на специальную опорную плиту, через которую отдача передаётся в грунт. С целью уменьшения отдачи на миномёте установлен пружинный амортизатор.
Основными составляющими миномёта М-160 являются:
- Ствол;
- Казённик;
- Станок;
- Опорная плита;
- Шкворневая лапа.
В цапфенной обойме миномёта установлен гладкий ствол. Обойма соединена шарниром с амортизатором. Так как заряжание производилось с казённой части, в казённике был установлен затвор с пластическим обтюратором.
Казённик миномёта М-160 П-образной формы и имеет шаровую пяту, которой устанавливается в опорную плиту, которая представляет собой сварную конструкцию. Ударно-спусковой механизм для производства выстрела установлен в казённике. Симметрично относительно канала ствола установлены две станины.
На станинах находится пружинный амортизатор. Поворотный механизм установлен на верхней раме станка и при помощи вертлюга соединён с амортизатором.
Для буксировки с помощью тягача на дульной части ствола имеется шкворневая лапа. Колёсный ход имеет два колеса из губчатой резины.
| Номенклатура применяемых боеприпасов | |||||||
| Индекс выстрела | Индекс снаряда | Масса снаряда, кг | Длина снаряда, мм | Масса , кг | Марка взрывателя | Начальная скорость снаряда,м/с | Дальность стрельбы, км |
| Фугасные | |||||||
| 53-ВФ-853А | 53-Ф-853А | 41,14 | 1120 | 7,723 | ГВМЗ-7 | 343 | 0,75—8,04 |
| 53-ВФ-843С | 53-Ф-853С | 41,14 | 1104 | 9,0 | ГВМЗ-7 | 343 | 0,75—8,04 |
| Осколочно-фугасные | |||||||
| 3ВОФ4 | 3ОФ6 | АР-27 |
Где можно увидеть

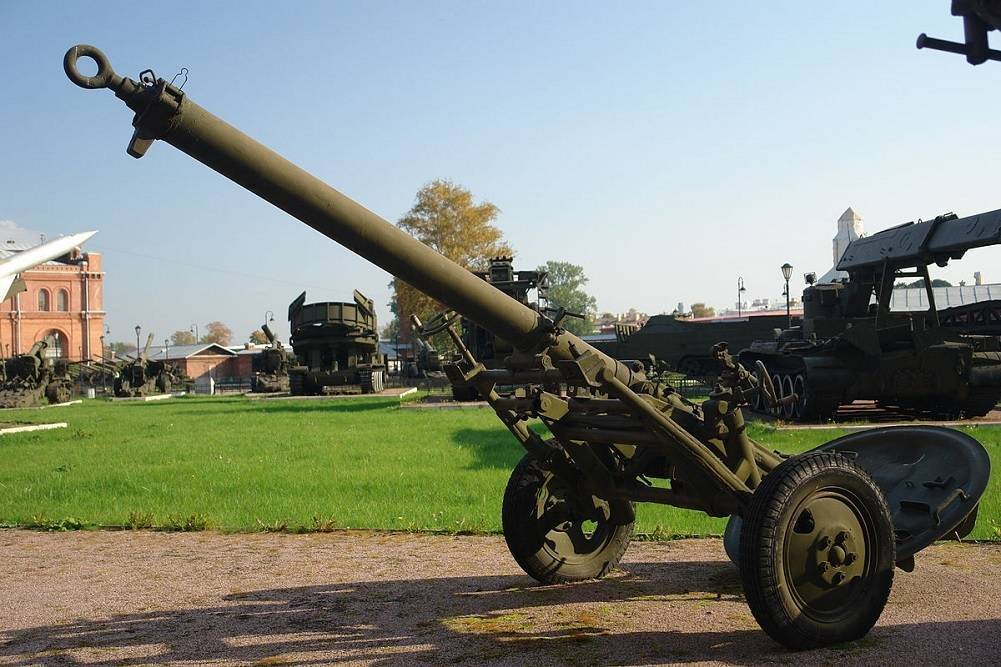

М-160 в Музее военной техники УГМК
Россия Россия — Музей военной техники УГМК в г. Верхняя Пышма Свердловской области.
Россия Россия — Артиллерийский музей в г. Санкт-Петербург.
АК-130 и ее характеристики
130-мм корабельная пушка вошла в состав двухствольной установки А-218. Первоначально разрабатывался одноствольный вариант А-217, но потом было признано, что двухствольная А-218 имеет большую скорострельность (до 90 выстрелов на два ствола), и предпочтение было отдано ей.
Но для этого конструкторам пришлось увеличить массу установки. В результате вес всего комплекса составил 150 т (сама установка – 98 т, система управления (СУ) – 12 т, механизированный арсенальный погреб – 40 т).
В отличие от предыдущих разработок корабельная пушка (фото см. ниже) имела ряд новшеств, повышающих ее скорострельность.
Прежде всего это унитарный патрон, в гильзе которого были объединены воедино капсюль, пороховой заряд и снаряд.
Также А-218 имела автоматическую перезагрузку боеприпасов, что позволяло использовать весь боекомплект без дополнительных команд человека.
СУ «Лев-218» также не требует обязательного вмешательства человека. Коррекцию стрельбы делает сама система в зависимости от точности взрывов падающих снарядов.
Высокая скорострельность орудия и наличие специализированных выстрелов, имеющих дистанционные и радиолокационные взрыватели, позволяют АК-130 вести стрельбу по воздушным целям.
Корейский дебют
Только что поступивший в войска комплекс С-60 почти сразу же прошёл обкатку боем в Корейской войне. Там ещё раз подтвердилась недостаточная дальность стрельбы АЗП-37. Позиции зенитчиков подвергались ударам американской авиации с дистанции большей, чем их зона поражения.
Орудия С-60 в свою очередь доказали свою эффективность, но затем вдруг посыпались отказы заряжания. Нервы конструкторам потрепали немало, прежде чем выявилась истинная причина отказов. Оказалось, завод-изготовитель в лучших традициях советской промышленности «по производственной необходимости» заменил сталь в пружинах на другую, после чего они перестали выдерживать нагрузку.
Пушку сделали надёжной, а представителей КБ отправили в КНР — помогать братской стране осваивать изготовление С-60, которую китайцы затем от своего имени продавали всем желающим как «Тип-59». Как и во множестве других случаев, СССР щедро поделился со страной «народной демократии» своими технологическими наработками, умудрившись при этом никак не защитить свои авторские права.
С-60 не мог защитить войска на марше, так как нуждался в предварительном развёртывании, поэтому была создана зенитная самоходная установка со спаренным вариантом пушки С-68. Правую пушку «отзеркалили», чтобы расположить лотки заряжания по обеим сторонам «спарки», сдвинули левую и правую максимально плотно, для чего даже пришлось один из стволов сместить чуть назад. Спарку пушек разместили в открытой башне, буквально распихав боекомплект по всем возможным её уголкам, сильно стеснив при этом работу расчёта.
Корпус зенитной самоходной установки «объект 500» создали в габаритах танка Т-55 из тонких бронелистов и элементов ходовой части танка, сократив число катков на один благодаря экономии массы за счёт брони.
Ну а в танковых и мотострелковых полках, так и не получивших ЗСУ-57 в достаточных количествах, явочным порядком зачастую стояли на вооружении батареи С-60, несмотря на всю их громоздкость.
wikimedia.org
АК-725
Гладкоствольные орудия
Постоянные войны за новые территории вынуждали производить все более мощное вооружение для боевых кораблей. Сначала использовали каменные снаряды. Со временем появились чугунные, значительно более тяжелые, ядра для пушек. Для наибольшего поражения их запускали даже в раскаленном виде. В этом случае появлялось больше шансов на возгорание вражеской цели. Можно было за более короткое время уничтожить больше судов противника и уберечь свою команду.
Для использования подобных снарядов необходимо было создавать новые виды артиллерии. Так появлялись различные виды гладкоствольных пушек, обеспечивающие возможность дальней стрельбы и использования разнообразного заряда. При этом точность попадания оставляла желать лучшего. Более того, потопить деревянный корабль было практически невозможно. Постоянные из дерева они могли оставаться на плаву даже с сильными повреждениями.
Бомбарда
Предшественниками корабельных пушек выступали бомбарды. Их применяли в 14-16 веках. В этот период еще невозможно было работать с литым железом, градус плавления которого в 1,5 раза больше, чем у бронзы или меди. Поэтому данное оружие изготавливали из кованых железных пластин, их крепили к деревянной цилиндрической форме. Снаружи конструкция была зафиксирована металлическими обручами. Размеры такого оружия в первое время были небольшими – вес ядра не превышал 2,5 кг. В те годы не существовало какой-либо стандартизации вооружения, поэтому все последующие, более крупные, орудия также называли бомбардами. Так, некоторые из них достигали вес в 15 тонн. Общая длина крупного образца могла составлять 4 метра. Камора – задняя часть оружия, в которую закладывали порох, у первых экземпляров бомбард была съемной.
Бомбарда
Орудия со сменой казенной частью
Развитие металлургии позволило изготавливать литые бомбарды из чугуна. Они были более надежными при эксплуатации, проще в обслуживании. Самой известной бомбардой, хоть и не корабельной, является знаменитая Царь-пушка.
Кулеврина
Одним из самых известных сражений средневековья считается морской бой между Испанией и Англией в конце 16 века. Испанская армада в те годы считалась самой мощной военной силой в мире. В 1588 году к проливу Ла-Манш подошло 75 военных кораблей и 57 транспортных судов Испании. На борту размещалось 19 000 солдат. Король Филипп II хотел захватить британский остров. На тот момент королева Елизавета не имела сильной армии, но она отправила им навстречу немногочисленный флот, который имел на борту корабельные пушки.
Длинноствольная бронзовая пушка – кулеврина, которую также называют змея, могла поразить цель на расстоянии до 1000 метров. Скорость полета снаряда для средневековья была запредельно высокой – около 400 метров в секунду. Англичане считали, что длинный ствол поможет оптимизировать траекторию полета. Кулеврины застали испанцев врасплох, после чего они повернули свои корабли в обратную сторону. Однако трагедия случилась позже. В результате Гольфстрима – сильнейшем течении, о котором на тот момент не было известно испанцам, аркада потеряла более 40 кораблей.
85-мм казематная пушка ЗИФ-26
Казематная пушка ЗИФ-26 (разрез, вид справа)
85-мм казематная пушка ЗИФ-26 предназначалась для установки в долговременных фортификационных сооружениях и использовалась для борьбы с танками, самоходными орудиями и другими механизированными средствами противника, для подавления и уничтожения артиллерии противника, для уничтожения пехотных огневых средств и живой силы противника.
Испытания опытного образца казематной пушки ЗИФ-26, при создании которой использована баллистика танковой пушки ЗИС-С-53, проводились на Ржевском полигоне в 1946-1947 годах. Пушка прошла испытания и выпускалась серийно на заводе “Арсенал” в 1948 году. Для стрельбы из пушки использовались выстрелы 85-мм зенитной пушки обр. 1939 г., 85-мм танковой пушки, 85-мм дивизионной пушки:
- унитарный патрон УБР-365 с бронебойно-трассирующим снарядом БР-365 с баллистическим наконечником с взрывателем МД-5 (МД-7); унитарный патрон УБР-365К с бронебойнотрассирующим остроголовым снарядом БР-365К с взрывателем МД-8, унитарный патрон УБР-365П с подкалиберным бронебойно-трассирующим снарядом БР-365П – для стрельбы по танкам, самоходным орудиям, бронемашинам;
унитарные патроны: УО-365К с дистанционной гранатой 0-365 с переходной головкой под взрыватель КТM-1. УО-365К с осколочной цельнокорпусной гранатой 0-365К, снаряжаемой взрывателями типа КТМ-I и КТМЗ-I, УОФ-367У
ЗИФ-26 в Карельском УР. Фото А. Госс.
(с уменьшенным зарядом)с осколочной цельнокорпусной гранатой 0-365К (0-367) с взрывателем КТМ-I – для стрельбы по живой силе, артиллерии и пехотным огневым средствам противника.
Казематная пушка ЗИФ-26 устанавливалась в переоборудованные долговременные фортификационные сооружения (ДФС), в которых ранее находились 76-мм казематные пушки Л-17 обр. 1939 г. с использованием закладных частей. Переоборудование казематов велось в соответствии с чертежами Центрального проектного инженерного института им. Карбышева и инструкции, утвержденной начальником Инженерного комитета СВ. Детали и сборки пушки вносились внутрь каземата через входные двери и амбразуру ДФС. Часть пушек ЗИФ-26 была размещена на границе с Китаем на Дальнем Востоке.
ТТХ
| Параметр | Значение | Параметр | Значение |
| Разработчик | КБ завода №27 | Тип затвора | полуавтоматический, с вертикальным клином |
| Гл. конструктор | Н.П.Антонов | Нач. скорость снаряда, м/с: | 785-1040 |
| Изготовитель | завод №27 | Вес снаряда, кг: | 5-9,5 |
| Калибр, мм | 85 | Углы наведения, град.: – в вертикальной плоск – в горизонтальной плоск | -8 … + 12 -25 … +27 |
| Число нарезов | 24 | ||
| Макс. дальность стрельбы, м | 8730 | ||
| Тип заряжания | унитарное | Длина отката, мм: – нормальная – максимальная | 275-320 330 |
| Тип ствола | моноблок | ||
| Длина ствола, мм | 4645 | ||
| Длина нарезной части, мм | 3496 | Масса. кг: – качающейся части – откатывающихся частей – бронетрубы – маски | 3228 780 620 650 |
| Высота линии огня над полом, мм: | 1120 | ||
| Прицельные приспособления | ПУР-26 (оптический прицел) |
Орудийная установка
Установка представляла собой два спаренных 37-мм орудия, расположенных горизонтально (между стволами 214 мм). Люлька представляет собой короб с приваренными двумя горловинами. Короб средней стенкой разделен на две равные части, в которых собраны правый и левый автоматы. Механизмы вертикального и горизонтального наведения только ручные, имеют две скорости.
Станок — сварная конструкция из листовой стали. К средней части станин станка приварена обойма с вваренной в нее трубой, в которую проходит ось стабилизации. Механизм стабилизации ручного действия предназначен для стабилизации оси цапф качающейся части во время качки; закреплен на станке. Платформа служит для размещения расчета установки; крепится к станку болтами и стабилизируется вместе с ней. Вращение маховика механизма стабилизации передается через вал и шестерни на боевую шестерню, находящуюся в зацеплении с зубчатым сектором, закрепленным на тумбе. Боевая шестерня, обкатываясь по зубчатому сектору, ведет за собой стабилизированную часть установки. При непрерывном отрабатывании крена (удержании перекрестка панорамы на линии естественного горизонта или пузырька уровня) станок все время остается повернутым относительно тумбы на угол, равный углу крена.
Корпус тумбы — сварная конструкция из листовой стали. В верхней части тумбы имеется продольное сварное отверстие, в которое входит вал, соединяющий трубу со станком. На лобовом листе тумбы в средней его части приварена площадка, к ней крепится зубчатый сектор механизма стабилизации. Нижняя часть тумбы состоит из нижней плиты, зубчатого венца, верхнего и нижнего погона, которые служат основанием для двух рядов шаров, заключенных в сепараторы
Конструкция башни
С трех сторон орудия закрывал невысокий стальной щит, который предохранял расчет от ветра и брызг. Толщина щита составляла 6 мм, общий вес брони 500 кг.
Тактико-технические характеристики артиллерийской установки:
| ТТХ | Значение |
| Верт. наводка — угол, гр / скорость, гр/с | -15,+90 / 12,6 |
| Гор. наводка — угол, гр / скорость, гр/с | 360 / 16,7 |
| Досягаемость по высоте, км | 6,3 |
| Количество личного состава | 7-8 |
| Живучесть ствола, выстр | 2000 |
| Масса АУ, т | 3,4 |
Система подачи боеприпасов
Артиллерийские установки не были полностью автоматизированы, т.к. подача патронов от корабельных элеваторов к установке и на качающуюся часть, а также наведение орудий производились вручную. Поэтому их практическая скорострельность была в 2-3 раза меньше технической. Заряжение происходило обоймами по 5 снарядов.
