Виды торпед
- В зависимости от типа двигателя: на сжатом воздухе, парогазовые, пороховые, электрические, реактивные;
- В зависимости от способности наведения: неуправляемые, прямоидущие; способные маневрировать по заданному курсу, самонаводящиеся пассивные и активные, телеуправляемые.
- В зависимости от назначения: противокорабельные, универсальные, противолодочные.
Одна торпеда включает в себя по одному пункту из каждого подразделения. Например, первые торпеды представляли собой неуправляемый противокорабельный боевой заряд с двигателем, работающим на сжатом воздухе. Рассмотрим несколько торпед из разных стран, разного времени, с разными механизмами действия.
В начале 90-ых годов, российский флот обзавелся первой лодкой, способной передвигаться под водой – “Дельфин”. Торпедный аппарат, установленный на этой подводной лодке, был самым простым – пневматическим. Т.е. тип двигателя, в этом случае, на сжатом воздухе, а сама торпеда, по способности наведения, была неуправляемая. Калибр торпед на этой лодке в 1907 году варьировался от 360 мм до 450 мм, с длинной 5,2 м и весом 641 кг.
В 1935-1936 годах российскими учеными был разработан торпедный аппарат с пороховым типом двигателя. Такие торпедные аппараты были установлены на эсминцах типа 7 и легких крейсерах типа “Светлана”. Боеголовки такого аппарата были 533 калибра, весом 11,6 кг, а вес порохового заряда составлял 900 г.
В 1940 году после десятилетия упорной работы был создан опытный аппарат с электрическим типом двигателя – ЭТ-80 или “Изделие 115”. Торпеда, выстрелянная из такого аппарата, развивала скорость до 29 узлов, с дальностью действия до 4 км. Кроме всего прочего, такой тип двигателя был гораздо тише его предшественников. Но после нескольких происшествий связанных с взрывом аккумуляторов, данным типом двигателя экипаж пользовался без особого желания и не пользовался спросом.
Суперкавитационная торпеда
В 1977 году был представлен проект с реактивным типом двигателя – суперкавитационная торпеда ВА 111 “Шквал”. Торпеда предназначалась как для уничтожения подводных лодок, так и для надводных судов. Конструктором ракеты “Шквал”, под руководством которого проект был разработан и воплощен в жизнь, по праву считается Г.В. Логвинович. Данная ракета-торпеда развивала просто поразительную скорость, даже для настоящего времени, а внутри ее, в первое время, была установлена ядерный боевой заряд мощностью 150 кт.
Устройство торпеды шквал
Технические характеристики торпеды ВА 111 “Шквал”:
- Калибр 533,4 мм;
- Длина торпеды составляет 8,2 метра;
- Скорость движения снаряда достигает 340 км/ч (190 узлов);
- Вес торпеды – 2700 кг;
- Дальность действия до 10 км.
- Ракета-торпеда “Шквал” имела и ряд недостатков: она вырабатывала очень сильный шум и вибрацию, что негативно отражалось на ее способности к маскировке, глубина хода составляла лишь 30 м, поэтому торпеда в воде оставляла за собой четкий след, и ее легко было обнаружить, а на самой головке торпеды невозможно было установить механизм самонаведения.
Принцип ее действия был таким же, как у советского “Шквала”. А именно: кавитационный пузырь и движение в нем. Барракуда может достигать скорость до 400 км/ч и, согласно германским источникам, торпеда способна к самонаведению. К недостаткам так же можно отнести сильный шум и небольшую максимальную глубину.
Немного истории
Согласно отечественной историографии, проект первой торпеды был разработан российским конструктором Александровским в 1865 году. Однако он был признан преждевременным и в России воплощен не был.

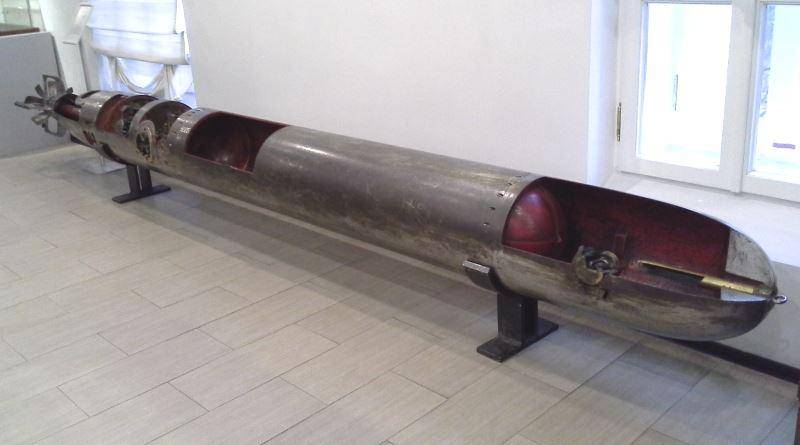

Первую действующую торпеду создал англичанин Роберт Уайтхед в 1866 году, а в 1877 – это оружие было впервые использовано в боевых условиях. В следующие десятилетия торпедное оружие активно развивается, появляется даже особый класс кораблей – миноносцы, основным вооружением которых становятся торпеды.
Торпеды активно использовались в ходе Русско-японской войны 1905 года, большая часть российских кораблей в Цусимском сражении была потоплена японскими миноносцами.
Первые торпеды работали на сжатом воздухе или имели парогазовую силовую установку, что делало их использование менее эффективным. Такая торпеда оставляла за собой хорошо заметный след из пузырьков газа, что давало атакованному кораблю возможность увернуться от нее.
После Первой мировой войны начались разработки торпеды с электродвигателем, но сделать ее оказалось весьма непросто. Воплотить эту идею в жизнь смогли только в Германии перед началом следующей мировой войны.
Современные торпеды представляют серьезную угрозу для любого надводного корабля и подводной лодки. Они развивают скорость до 60-70 узлов, могут поражать цели на расстоянии более ста километров, наводятся с помощью гидролокатора или используя физические характеристики судна. Также широко распространены торпеды, которые наводятся по специальному оптоволокну с надводного судна или подлодки.
В 60-х годах прошлого столетия в СССР началась разработка необычной торпеды «Шквал», которая кардинально отличалась от любых аналогов. Разработкой этого проекта занималась НИИ №24 (ГНПП «Регион»). Через год начались испытания на озере Иссык-Куль, доработка изделия заняла более десяти лет.
В 1977 году ракето-торпеду приняли на вооружение, сначала она имела ядерную боевую часть мощностью 150 кт, затем торпеда получила боеголовку с обычным взрывчатым веществом . Она и сегодня находится на вооружении российских ВМС.
В России был произведен экспортный вариант – «Шквал-Э». Ее стоимость 6 млн долларов.
Есть информация о создании новой, более совершенной модификации реактивной торпеды, которая имеет больший радиус действия и более мощную боевую часть. Следует отметить, что информации о «Шквале» довольно мало, многие сведения до сих пор являются секретными.
Еще нужно сказать, что мнения об этой торпеде (вернее, об эффективности ее применения) весьма разнятся. В прессе обычно говорят о «Шквале», как о супер-оружии, но многие эксперты не поддерживают эту точку зрения, считая «Шквал» бесполезным в реальных боевых условиях.
Основным уникальным отличием «Шквала» от других торпед является ее немыслимая скорость: она способна развивать под водой более 200 узлов. Достигнуть таких показателей в водной среде, которая имеет высокую плотность весьма непросто.
Изюминкой «Шквала» является его двигатель: если обычная торпеда движется вперед за счет вращения винтов, то «Шквал» в качестве силовой установки использует реактивный двигатель. Однако для развития такой немыслимой скорости под водой недостаточно и реактивного движителя. Для достижения таких скоростных показателей «Шквал» использует эффект суперкавитации, во время движения вокруг торпеды возникает воздушный пузырь, который значительно уменьшает сопротивление внешней среды.
Зарубежные аналоги
Длительное время аналоги российской гидрореактивной торпеды отсутствовали. Только в 2005г. германская компания представила изделие под наименованием «Барракуда». Как утверждают представители производителя – Diehl BGT Defence, новинка способна перемещаться с несколько большей скоростью благодаря усилению суперкавитации. «Барракуда» прошла ряд испытаний, но ее запуск в производство пока не состоялся.
В мае 2014 командующий военно-морских сил Ирана заявил, что его род войск тоже обладает подводно-торпедным оружием, которое якобы движется со скоростью до 320 км/ч. Однако в дальнейшем никаких сведений, подтверждающих либо опровергающих это заявление, не поступало.
Известно также о наличии американской подводной ракеты HSUW (High-Speed Undersea Weapon), принцип действия которой основан на явлении суперкавитации. Но эта разработка пока существует исключительно в проекте. На вооружении готового аналога Шквала пока нет ни у одного иностранного ВМФ.
