2С4 «Тюльпан» – прошел и Грозный и Афган

История

В январе 1944 года ГАУ выдало новые тактико-технические требования на разработку 240-мм миномета усиления. В 1944-1945 годах опытный образец 240-мм миномета, разработанного в СКВ под руководством Б. И. Шавырина, раз проходил заводские испытания.

После войны испытания его были возобновлены в 1947 и закончились лишь в 1949 году. В 1950 году миномет был на вооружение под названием «240-мм миномет М-240″. ность стрельбы М-240 составляла 8000 м.

В 1953 году для М-240 был разработан специальный заряд, обеспечивающий дальность стрельбы 9700 м.

Серийное производство минометов М-240 было начато в 1951 году на заводе #75 (г. Юрга), где с 1951 по 1958 год было изготовлено 329 минометов М-240.

240-мм миномет М-240 представляет собой жесткую (без противооткатных устройств) казнозарядную систему на колесном лафете, стреляющую оперенным (миной).

Миномет состоит из следующих основных частей: ствола с затвором, казенника, рамы с амортизатором, станка с механизмами наводки и уравновешивающего механизма, колесного хода с подрессориванием, стрелы с механизмом перевода миномета в боевое и походное положение, опорной плиты, шворневой и прицельных приспособлений.

Ствол представляет собой гладкостенную трубу, закрепленную в цапфенной обойме, которая имеет возможность качаться на цапфах для приведения ствола в положение для заряжания. Закрывание ствола с казенной части осуществляется откидывающимся вверх затвором.

Казенник служит для запирания ствола и передачи силы отдачи при выстреле на опорную плиту. Конусная часть казенника оканчивается шаровой пятой, с помощью которой казенник соединяется с чашей опорной плиты.

Станок состоит из двух рам (верхней и нижней) штампосварной конструкции, шарнирно соединенных между собой. Поворотный механизм винтового типа. Угол горизонтального обстрела без перемещения стрелы и колес при угле возвышения ствола 45″ равен +8″2б’, при угле возвышения ствола 80″ равен +39». Стрельба при угле возвышения 45″ разрешается после усадочных выстрелов и только с твердого грунта.

Подъемный механизм винтового типа. Уравновешивающий механизм — пружинного типа, расположен с правой стороны станка. Нижняя рама собрана на боевой оси двухколесного хода. Подрессоривание пружинное, колеса хода — ЯТБ-4 — троллейбусного типа с губчатым наполнением.

Габариты миномета М-240 в походном положении: длина 6350 мм, ширина 2430 мм, высота (по плите) 2210 мм. Ширина хода 2060 мм, клиренс 350 мм. Высота миномета в боевом положении при угле возвышения 80″ 5340 мм.

Первоначально миномет имел панорамный прицел МП-46. С начала 1955 года миномет М-240 укомплектовывался модернизированным минометным прицелом с орудийным коллиматором К-1.
Мины к миномету подвозятся с помощью специальной тележки. Тележка состоит из двух трубчатых сварных рам и двух колес с шинами ГК.

Заряжание миномета производится с казенной части, для чего ствол приводят в горизонтальное положение. После открывания затвора на полуоси клина затвора навешивают лоток. Пять человек расчета вручную поднимают мину, кладут ее на лоток и досылают мину в канал ствола. Затем ствол опускается в казенник для производства выстрела.

Время перевода М-240 из походного положения в боевое на заранее подготовленной огневой позиции 20-25 минут, обратный переход 15-20 минут. Миномет перевозится за тягачом АТЛ или другим артиллерийским тягачом со скоростью до 40 км/час. Боеприпасы к миномету перевозятся в кузове тягача и на автомобиле.

С третьего захода

Сегодня сложно представить, что у такого эффективного и до сих пор не имеющего аналогов в мире оружия, как «Тюльпан», биография складывалась неудачно. Сама идея создания тяжелых минометов родилась еще перед советско-финской войной. В 1938 году решено было разработать их для Резерва главного командования (РГК). Во время Великой Отечественной войны работы продолжалась, и в 1943-м испытания прошли два опытных образца 240-мм минометов. К сожалению, они оказались несовершенными и их забраковали.

Год спустя создание тяжелого миномета поручили главному конструктору Специального конструкторского бюро гладкоствольной артиллерии Борису Шавырину. В 1950 году М-240 был принят на вооружение, а 1951-м началось серийное производство на Юргинском машиностроительном заводе, где выпустили более 300 минометов-тяжеловесов.

Но в середине 1950-х по указанию руководителя страны Никиты Хрущева дальнейшее совершенствование этого вида оружия прекратили, посчитав его ненужным в век ракетно-ядерного оружия.

Только в 1965 году министр обороны СССР Маршал Советского Союза Родион Малиновский утвердил программу развития самоходной артиллерии, в которой нашлось место и разработке тяжелого миномета 2С4 «Тюльпан».

В ходе этого, уже третьего, захода на создание 240-мм богатыря требовалось решить целый комплекс технических проблем. От предшественника М-240 можно было взять лишь часть конструкции и созданный ранее боеприпас — мину Ф-864 весом 130,7 кг (взрывной заряд 32 кг). Но как заряжать миномет? Прежний вариант, когда ствол приходилось каждый раз опускать в горизонтальное положение, не годился: долго и опасно для расчета.

Опять же отдача выстрела составляла порядка 450 тонн при боевом весе самой машины 27,5 тонн. Неудивительно, что в ходе испытания первых образцов «Тюльпана» на Ржевском полигоне было повреждено не только крепление опорной плиты, но и топливные баки оказались попросту смяты ударной волной.

После серьезной доработки с динамическими проблемами удалось справиться. По-настоящему прорывным стало создание поворотного механизма заряжания с казенной части. При этом была обеспечена высокая скорострельность — выстрел в минуту!

«Тюльпан» произвел фурор в ходе войсковых испытаний на одном из полигонов в Калининградской области. Сооруженный по всем правилам инженерной науки дот (долговременная огневая точка) выстоял после многократных попаданий из различных артиллерийских орудий. А тяжелый миномет ограничился двумя выстрелами — один пристрелочный и один точно в цель — на месте дота осталась только глубокая воронка…

В 1971 году 2С4 был принят на вооружение. Ну а как прошло боевое крещение рассказано чуть выше.

120-мм миномет 2Б11 комплекс 2С12 Сани ТТХ. Дальность стрельбы. Вес

120-мм миномет 2Б11 представляет собой усовершенствованную модификацию прежней модели, 120-мм миномета образца 1943 года, производство которого началось в 1943 году и которому было суждено стать одним из самых распространенных минометов калибра 120 мм. Миномет М-43 оказал большое влияние на конструкции последующих систем — до сих пор во многих странах мира минометы М-43 и их копии остаются на вооружении и даже продолжают выпускаться серийно (так, китайский 120-мм миномет Тип 55 является прямой калькой советского М-43).

Миномет 2Б11 комплекс 2С12 Сани – видео

https://youtube.com/watch?v=c6sZp9Ouv8E

120-мм миномет 2Б11 является усовершенствованной модификацией М-43, причем в основном изменения состоят в использовании новых материалов, позволивших уменьшить полный боевой вес по сравнению с предшественником.

В армиях государств — бывших членов Восточного блока 120 мм минометы придавались пехотным частям вместо других видов артиллерийских систем непосредственной огневой поддержки. При транспортировке 2Б11 обычно перевозится в собранном виде на легком колесном лафете — в этом заключается одно из главных отличий от М-43. При подготовке к стрельбе ствол просто поднимается вручную до тех пор, пока круглая плита не упирается в землю. После этого колесный лафет можно убрать, и миномет при стрельбе будет опираться на двуногую сошку. При необходимости ствол, плита и лафет отделяются друг от друга; возможна транспортировка миномета в разобранном виде вьючным способом.

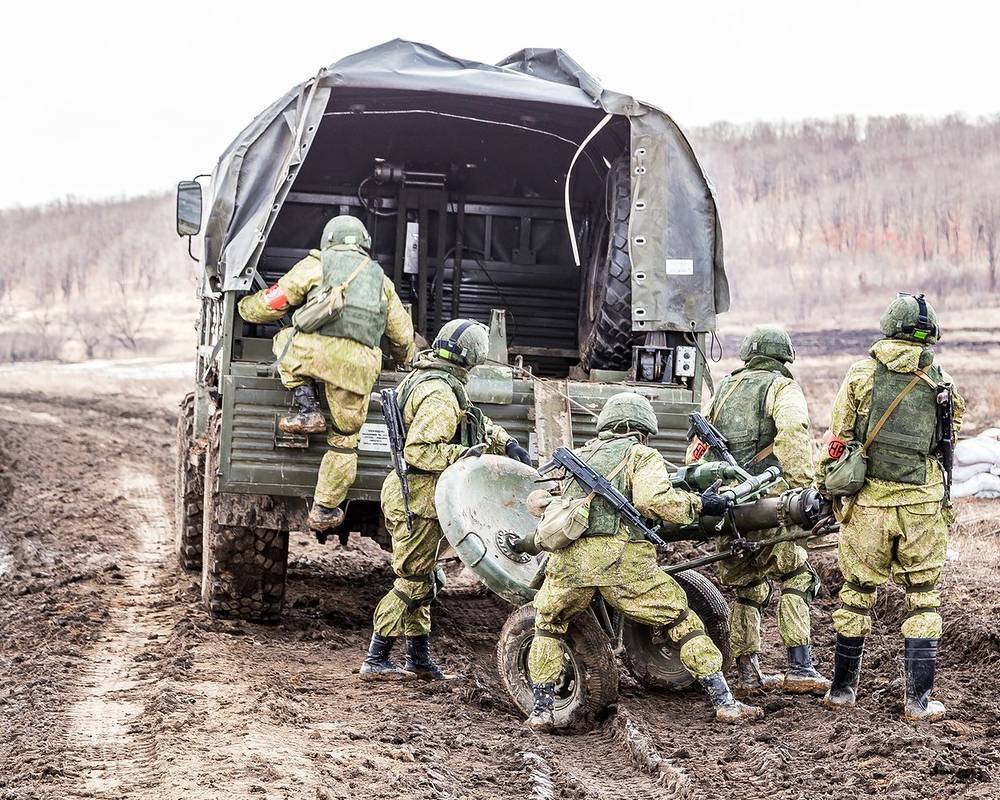

Закатывание расчётом миномёта по сходням в кузов транспортной машины 2Ф510А с помощью электрической лебёдки

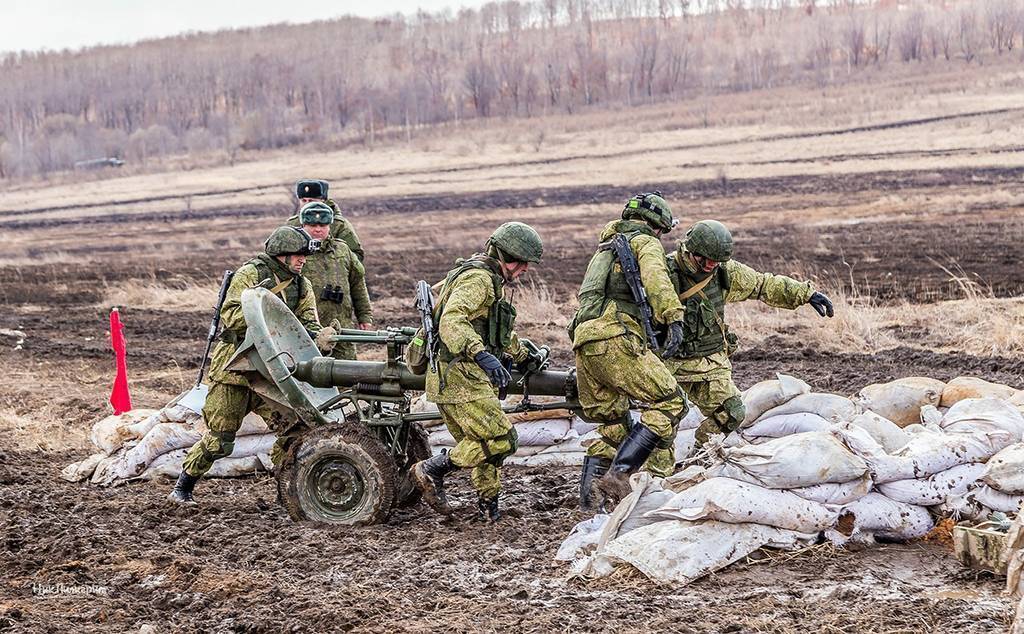

При стрельбе мины заряжаются вручную с дульной части; в нижней части гладкого ствола имеется закрепленный боек, от которого воспламеняются метательные заряды различной мощности. Возможно оснащение миномета курково-спусковым механизмом. Некоторые модификации 2Б11 оснащены установленным на дуле предохранителем от двойного заряжания.

Существует несколько самоходных шасси для установки 2Б11, в том числе на базе переоборудованного гусеничного транспортера МТ-ЛБ, состоящего на вооружении Ирака, а также чешский вариант, собранный на шасси гусеничной боевой машины пехоты БМП-2 со снятой башней, имеющий обозначение ПРАМ-С.

120-мм миномет 2Б11 может стрелять практически любыми видами 120-мм мин (в действительности их калибр равен 119.4 мм), выпускаемых как на Востоке, так и на Западе. Максимальная дальность стрельбы составляет 7100 метров, а минимальная — 480 метров. Боевая скорострельность до 15 выстрелов в минуту.

120-мм миномёт 2Б11 состоит из:

– ствола,- предохранителя от двойного заряжания,- двуноги-лафета,- опорной плиты,- прицела МПМ-44М.

Ствол предназначен для производства выстрела и сообщения мине начальной скорости в определенном направлении. Состав ствола:

– труба,- казённик,- обтюрирующее кольцо.

Варианты и модификации

2С12 — буксируемый вариант с транспортной машиной 2Ф510 на шасси ГАЗ-66-05 (колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — лебёдка, оснащённая электроприводом, сходни для закатывания миномёта на колёсном ходу в кузов с помощью лебёдки, элементы крепления миномёта в кузове, и пр.);

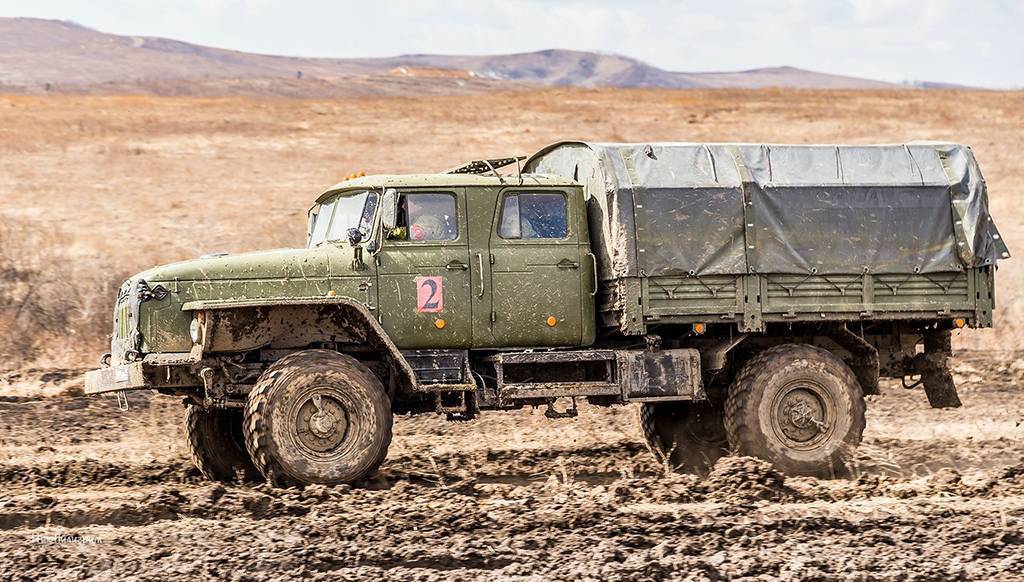

2С12А — модернизированный буксируемый вариант с транспортной машиной 2Ф510А на шасси Урал-43206 (Урал-43206-0551-41 или Урал-43206-0651: колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — электрическая лебёдка, сходни, элементы крепления и пр.);

2С12Б «Дилемма-2С12» — самоходный вариант на базе бронетранспортёра МТ-ЛБ.

Самоходный миномет 2С4 Тюльпан

Миномет предназначен для уничтожения прочных сооружений полевого типа, зданий, приспособленных противником для укрытия живой силы и техники, командных пунктов, артиллерийских и ракетных батарей и другой боевой техники, недоступной для настильного огня. Самоходный миномет 2С4 является единственным в мире минометом такого калибра и аналогов не имеет.

В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для: перевода миномета из походного положения в боевое и обратно вертикального наведения миномета выведения ствола на линию досылания мины и открывания затвора подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси заряжания миномета, закрывания затвора и опускания ствола в казенник.

Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана.

Горизонтальное наведение осталось ручным. Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч. Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие.

Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м. Воспламенительный заряд находится в трубке стабилизатора мины.

Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами. В конце 80-х годов для Тюльпана была разработана управляемая (корректируемая) мина 1К113 Смельчак. Стрельба ею производится так же, как и обычной, лишь устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя.

На расстоянии от 200 до 5 000 м от цели размещается корректировщик с лазерным целеуказателем. Им и подсвечивается цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции полета мины длится от одной до трех секунд, противник физически не успевает поставить Смельчаку помеху.

Вероятность попадания в этом случае в круг диаметром 2-3 м равна 80-90%. В ходе боевых действий в Афганистане смельчаки с первого выстрела попадали во входы пещер, занимаемых душманами. 240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах. Так, например, его можно поставить на расстоянии 10-20 м от многоэтажного дома, придать максимальный угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится почти вертикальной, то есть появляется возможность поразить противника, укрывшегося за противоположной стеной дома.

В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54, а ЧССР — восемь установок Тюльпан. В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.

Боевое применение

Миномёт 2Б9М «Василёк», установленный на многоцелевой тягач-бронетранспортёр МТ-ЛБ. На боевой позиции расчёт 70-й гвардейской отдельной мотострелковой бригады.

Широко использовался в ходе боевых действий советских Вооружённых Сил в Афганистане в 1979—1989 гг. Миномётами 2Б9М укомплектовывались вторые миномётные взводы (три отделения по миномёту в каждом — всего 3 миномёта на взвод) миномётных рот (первые миномётные взводы миномётных рот имели по 6 миномётов семейства БМ или «Поднос») части мотострелковых и всех парашютно-десантных и десантно-штурмовых батальонов «Ограниченного контингента советских войск» в этой стране. Для перевозки миномёта использовались транспортная машина 2Ф54 и многоцелевой тягач-бронетранспортёр МТ-ЛБ. Особенностью применения миномёта 2Б9М в Афганской войне следует считать широко распространённую самостоятельную установку миномёта силами войсковых ремонтно-восстановительных частей и подразделений непосредственно на корпус МТ-ЛБ — что шло вразрез с требованиями руководства по использованию миномёта, служебных инструкций и не было предусмотрено конструкцией МТ-ЛБ

Но данное решение резко повышало тактическую подвижность миномёта на, как правило, характеризовавшемся сильнопересечённым ландшафтом поле боя, а также несколько уменьшало время на подготовку к открытию огня (что весьма важно в условиях внезапного огневого контакта).

По существу — военнослужащие 40-й общевойсковой армии в ДРА, по собственной инициативе сконструировали, развернули фактически серийный выпуск и поставили на вооружение новый класс самоходных артиллерийских установок, отличавшийся высокой подвижностью на поле боя и совершенно исключительной по меркам полевых артиллерийских систем скорострельностью.

Миномёт «Василёк» также применялся во время Первой и Второй чеченских войн — причём обеими воюющими сторонами, а с 2014 года используется на Украине в ходе Войны на Донбассе.

Описание

При изготовлении самоходной установки конструкторами была использована оригинальная безбашенная схема, которая предусматривает открытую установку орудий. 2С4 имеет сваренный корпус, для которого применили стальные катаные броневые листы. Конструктивно установка состоит из трех отделений: силового (моторно-трансмиссионного), управленческого и боевого. Местом расположения силового отделения стала передняя часть корпуса. Слева – рабочее место водителя, который является также и механиком. За его сиденьем располагается командир экипажа. Средняя часть корпуса оснащена барабанными механизированными укладками, в которые помещается транспортируемый боекомплект. Кормовая часть оснащена двумя топливными баками. Верхний кормовой лист – со специальными балками, содержащими шарниры, с помощью которых осуществляется крепление артиллерийской части. 2Б8 может пребывать в двух положениях: походном и боевом. В первом случае, используя гидравлическую систему, миномет откидывают назад и крепят к плите, которая упирается в землю. Противоатомную и противопожарную защиту экипажу обеспечивают автоматические системы.

Испытание

После тестирования оказалось, что во время стрельбы образуется слишком огромная отдача, которую не способна выдержать система орудия. Поэтому от первоначального варианта, когда отдача должна была поглощаться станиной артиллерийской установки, конструкторам пришлось отказаться. В ходе испытаний выяснилось, что лучше, если это будет делать земля.

Инженеры взялись проектировать специальный агрегат, с помощью которого ствол приводился бы в боевое положение. После выполненной модернизации установка была направлена на повторное тестирование. Произведенный из артиллерийского орудия выстрел полностью уничтожил надежно укрепленный бетонный дот. В 1969 году 2С4 «Тюльпан» был одобрен и запущен в производство.

Плюс точность, скорость, дальность

Понятно, что со временем даже такие эффективные средства поражения нуждаются в совершенствовании — появляются новые требования к технике и вооружению. Какие новшества появились на миномете 2С4 «Тюльпан» после модернизации?

Современный бой организуется в единой системе управления тактического звена, когда успех достигается четким и беспрерывным взаимодействием всех его участников. Поэтому на «Тюльпане» появились цифровые системы связи, позволяющие в защищенном режиме обмениваться информацией как с вышестоящим командованием, так и с поддерживаемыми подразделениями.

Еще одно существенное изменение — оснащение новейшими приборами наблюдения. В целом приборный комплекс дает возможность непрерывно отслеживать ситуацию на поле боя и вносить коррективы при ведении огня. Теперь необходимая информация в автоматическом режиме поступает и с беспилотников. Сведения о целях тут же обрабатываются, и минометчики готовы к их уничтожению.

В итоге возросли тактическая и огневая возможности «Тюльпана», а также живучесть расчета в бою. Модернизированные тяжелые минометы недавно поступили в войска, где их уже сумели оценить по достоинству.

В перспективе для 2С4, несмотря на эффективность корректируемых боеприпасов «Смельчак», вполне реально создать качественно новые активно-реактивные мины повышенной дальности и точности. Технологические условия для этого появились, а значит, «Тюльпан» еще долго может оставаться в строю.

На «Смельчака» не нарывайся!

Помимо осколочно-фугасной 130-килограммовой мины с максимальной дальностью стрельбы до 9,65 км и активно-реактивной (19,69 км), «Тюльпан» с 1983 года стал обладать еще более мощным и, главное, высокоточным боеприпасом. На нем установили комплекс управляемого вооружения 1К113, в который входят корректируемая фугасная мина «Смельчак» и лазерный дальномер-целеуказатель со средствами синхронизации.

Чем еще привлекателен «Тюльпан»? Достаточной маневренностью, что в современных условиях немаловажно. 520-сильный двигатель В-59У на шоссе развивает скорость до 62,8 км/ч, а по пересеченной местности до 30

Запас хода — 500 км.

В походном положении миномет с плитой располагается на крыше корпуса, в боевом опускается с помощью гидравлики плитой на грунт. В боекомплекте 20 фугасных либо 10 активно-реактивных мин.

Безбашенный корпус разделен на три отделения: силовое, управления и боевое. В расчете пять человек: командир, наводчик, два оператора и механик-водитель. На вооружении имеется 7,62-мм пулемет ПКТ. Броня корпуса надежно защищает от пуль.

Тактико-технические характеристики 2Б9М Василек

– Конструктор: В. К. Филиппов- Производитель: завод «Большевик»

– Калибр, мм: 82- Углы вертикального наведения, град.: от −1° до +78° (высота линии огня 670 мм) или от +7° до +85° (высота линии огня 970 мм)- Углы горизонтального наведения: ±30°

Вес 2Б9М Василек

– Вес в боевом положении, кг: 632- Вес транспортной машины 2Ф54, кг: 3930- Вес всей системы в походном положении (с боекомплектом и расчётом), кг: 6060

– Время перевода из боевого положения в походное и обратно, мин.: 1,5- Возимый боекомплект, мин, шт.: 226

– Скорость возки на транспортной машине, км/час: по шоссе до 60, по бездорожью до 20

– Расчёт, чел.: 4

Скорострельность 2Б9М Василек

– Максимальная техническая скорострельность, выстр./мин.: 170- Максимальная практическая скорострельность, выстр./мин.: 100—120- Максимальная продолжительная скорострельность, выстр./мин. (при времени непрерывного огня, мин.): 1 мин. до 60, 3 мин. до 33—34, 30 мин. до 10

Дальность стрельбы 2Б9М Василек

– Минимальная дальность навесной стрельбы миной О-832ДУ, м: 800- Максимальная дальность стрельбы миной О-832ДУ, м: 4270- Количество убойных осколков массой более 1 г при разрыве используемых осколочных мин, шт.: 400—600- Радиус сплошного поражения, м (мина О-832ДУ): 6- Радиус действительного поражения, м (мина О-832ДУ): 18

Типы мин 2Б9М Василек

– 82-мм осколочные (О-832 (взрыватели М-1, М-4, МП-82), О-832Д (взрыватели М-1, М-4, МП-82), О-832ДУ, кумулятивная, дымовая (Д-832 — взрыватели М-1, М-4, МП-82), осветительная, агитационная/снаряжённая листовками (А-832 — взрыватель ОМ-82)- Вес типовой осколочной мины (О-832ДУ, выстрел 3ВО1), кг: 3,1- Максимальный вес применяемой мины, кг: 4,6 (мина А-832)- Максимальная начальная скорость мины, м/с: 272.

Примечания

  1. . Дата обращения 2 марта 2013.
  2. Широкорад А. Б. Отечественные миномёты и реактивная артиллерия. — Минск : Харвест, М. : АСТ, 2000. — С. 167. — ISBN 985-13-0039-X (Харвест), 5-17-001748-0 (АСТ).
  3. Широкорад А. Б. Отечественные миномёты и реактивная артиллерия. — Минск : Харвест, М. : АСТ, 2000. — С. 160—161, 163. — ISBN 985-13-0039-X (Харвест), 5-17-001748-0 (АСТ).
  4. О`Мэлли Т. Дж. Современная артиллерия: орудия, РСЗО, миномёты. — М. : ЭКСМО-Пресс, 2000 (пер. с англ.; оригинальное издание — 1994). — С. 146. — ISBN 5-04-005631-1.
  5. Евтеев И. М. Ещё поднималось пламя… Очерки. — М.: Интер-Весы, 1997. — С. 221 — 264 с. — Тираж 1000 экз. — ISBN 5-86490-060-5.
  6. Широкорад А. Б. Отечественные миномёты и реактивная артиллерия. — Минск : Харвест, М. : АСТ, 2000. — С. 87, 163, 166—167. — ISBN 985-13-0039-X (Харвест), 5-17-001748-0 (АСТ).
  7. В зависимости от типа взрывателя менялся вес и соответственно — дальность стрельбы осколочными и дымовой минами; мины со взрывателями М-1 и М-4 весили на 0,21 кг больше, чем мины со взрывателями МП-82 и М-6.
  8. Min и Max дальности стрельбы даны для следующих условий: уровень моря; давление 760 мм ртутного столба; температура воздуха, ствола оружия и порохового заряда +20 °C; сухой воздух без значительного количества твёрдых частиц (снег, песок) в нём; безветрие; на практике же перечисленные факторы могут существенно влиять на дальность стрельбы как в одну, так и в другую сторону.
  9. Константин Чуприн Военная мощь Поднебесной. Вооружённые силы КНР сегодня и завтра. — Минск : Харвест, 2007. — С. 744. — ISBN 978-985-16-0226-7.
  10. ↑  (недоступная ссылка). Дата обращения 8 февраля 2015.
  11. Генерал-майор Ю. П. Прищепо. О лицензиях и вокруг них // «Техника и вооружение». — 2007. — № 2. — С. 2—9.
  12. . Пресс-служба Западного военного округа. Mil.ru (20 октября 2015). Дата обращения 19 декабря 2016.
  13. The Military Balance 2017. — P. 407.
