Советский 240-мм миномет М-240 1950 года – тяжелое вооружение стрелковых частей

Примечания

  1. [http://www.militaryparitet.com/nomen/russia/arty/mmet/data/ic_nomenrussiaartymmet/1/ 1. Батальонные, полковые и дивизионные минометы] — Военный паритет.
  2. [http://www.gazeta.voenmeh.ru/n5-2004.htm КАЛАЧНИКОВ и современная артиллерия]. — «За инженерные кадры». Газета БГТУ «ВОЕНМЕХ» им. Д. Ф. Устинова, № 5 (22503), апрель, 2004.
  3. Щербаков. К О боевом применении миномётов М-240 в Афганистане. http://otvaga2004.ru/boyevoe-primenenie/boyevoye-primeneniye02/primenenie-minometov-m240/
  4. International Institute for Strategic Studies. The Military Balance 2016 / James Hackett. — London: Taylor&Francis, 2016. — С. 332. — 504 с. — ISBN ISBN 9781857438352.
  5. International Institute for Strategic Studies. The Military Balance 2016 / James Hackett. — London: Taylor&Francis, 2016. — С. 354. — 504 с. — ISBN ISBN 9781857438352.

История создания миномета М-240

Ещё в 1938 году для нужд Резерва Главного Командования было поручено разработать 240-мм миномет, однако задача оказалась настолько нетривиальной и сложной, что первые результаты удалось получить только к 1945 году, специальному конструкторскому бюро под руководством Б.И.Шавырина.

В 1945 году 240-мм миномет М-240 поступил на заводские испытания, однако выявленные недоработки задержали испытания ещё на 2 года.

Только в 1947 г. М-240 был доработан до рабочего образца и приступил к полной испытательной программе, завершившейся только в 1950 году, принятием М-240 на вооружение СССР.

В 1951 году было начато серийное производство миномёта на заводе №75 в Юрге (Кемеровская область). Производство продолжалось вплоть до 1958 года, за это время было изготовлено 329 единиц М-240.

Столь небольшое число произведенных минометов объясняется как специфичностью применения М-240 (Резерв Главного Командования), так и его конструктивными особенностями, особенно в плане перезарядки. Это один из немногих минометов, для зарядки которых ствол приходится опускать в горизонтальное положение, мины подаются исключительно с помощью тележки (130 кг — вес фугасной мины), а расчет включает 11 человек.

Перевод миномета М-240 из походного положения в боевое занимает 20-25 минут, из боевого в походное – 15-20 минут.

Два положения — 240-мм миномет М-240 изготовлен для атаки и в положении заряжания

Типы зарядов для миномета М-240

  • Мины фугасные 53-Ф-865 весом 130,7 кг
  • Активно-реактивные 3Ф2 весом 228 кг
  • Управляемые 3Ф5 комплекса 1К113 «Смельчак» весом 134,2 кг
  • Ядерные 3БВ4 мощностью 2 кт.

Ссылки

Артиллерия резерва
Верховного
Главнокомандования

Минометы 240-мм миномёт обр. 1950 г. (М-240) · 240-мм миномёт 2С4 «Тюльпан»
Пушечная 180-мм пушка С-23 · 203-мм пушка 2С7 «Пион»
Гаубичная203-мм гаубица Б-4М
Реактивная300-мм БМ-30 «Смерч»

Зенитная артиллерия

Большого
калибра
152-мм пушка КМ-52
Среднего
калибра
85-мм зенитная пушка КС-18 · 100-мм зенитная пушка КСМ-65 · 100-мм зенитная пушка КС-19 · 130-мм зенитная пушка КС-30
Малого
калибра
23-мм пушка ЗУ-23 · 23-мм ЗСУ-23-4 «Шилка» · 57-мм автоматическая пушка С-60 · 57-мм ЗСУ-57-2 · 30-мм 2С6 «Тунгуска» · 30-мм 96К6 «Панцирь-С1»

Морская артиллерия

Корабельная
артиллерия

РСЗО А-215 «Град-М» · А-22 «Огонь» · А-223 «Снег»
> 99мм СМ-2-1 · АК-100 · А-190 · АК-130 · А-192
> 57мм СМ-24-ЗИФ · ЗиФ-31 · ЗиФ-75 · АК-725 · АК-726 · АК-176 · А-220 · А-220М
> 20мм У-23 · 84-КМ · 2М-3 · 2М-8 · 70-К · В-11 · СМ-20-ЗИФ · АК-230 · АК-630 · 6К30ГШ · АК-630М-2

Береговая
артиллерия

СтационарнаяМБ-3-12 · МБ-2-180 · МУ-1
ПодвижнаяКСМ-65 · СМ-4-1 · СМ-9-1 · БР-108 · А-222 «Берег»  · ДП-62 «Дамба»

Начальная конструкция

Первая модель 240-мм миномёта, известная как 240 court de tranchee, была разработана французской фирмой «Батиньоль» в 1915 году. Конструкция состояла из четырёх частей: ствола, лафета, стальной плиты и деревянной платформы.

Схема 240-мм миномёта на вооружении армии США, 1917 год

Ствол миномёта состоял из двух скрученных вместе частей. Нижняя, толстостенная, труба включала зарядную камору, где размещался отдельный от мины метательный заряд, и канал, в который вставлялся бикфордов шнур со временем горения 12 секунд. Верхняя (передняя) часть ствола представляла собой тонкостенную гладкоствольную трубу, в которой размещалась крылатая мина. В отличие от более ранней модели французского генерала Жана  Дюмезиля, использовавшей надкалиберную мину с хвостовиком в виде шашки, помещавшейся в ствол, мина 240-мм миномёта входила в ствол полностью вместе со стабилизаторами.

Ствол крепился к лафету цапфами в задней части. Лафет состоял из горизонтальной части и двух боковых секторов, связанных угольниками. В верхней части секторы изогнуты и снабжены зубцами, с помощью которых обеспечивалось вертикальное наведение ствола (45° для максимальной и 75° для минимальной дальности огня). Горизонтальное наведение осуществлялось с помощью вращения лафета на шкворне с помощью рычагов.

Лафет в свою очередь крепился на стальной плите практически квадратной формы, в центре горизонтального основания которой установлен шкворень горизонтального наведения. С нижней стороны основания уходят дальше вниз шесть лопат сошника, с помощью которых плита крепится на деревянной станине из пяти тяжёлых брусьев (четыре лопаты между брусьями и две снаружи крайних брусьев). Станина размещалась в мелком котловане размерами 1,5Х1,6Х0,4 м.

240-мм мина, модель 1916 года

Мина — стальная тонкостенная, сваренная из трёх частей, с крестообразно расположенными продольными стабилизаторами в задней части. Больше половины веса мины составлял боевой заряд, позволявший разрушить до 10 погонных метров окопов, а в плотном грунте оставлявший воронку глубиной 3 и шириной 10 метров.

Общий вес первой модели составлял 925 кг, из которых вес трубы 220 кг, лафета 190 кг и плиты 230 кг. Остальную часть общего веса составляли брусья станины. Поскольку конструкция была разборной, это облегчало её перевозку: труба, лафет и плита перевозились на трёх одноконных повозках, станина на отдельной пароконной повозке.

По сравнению с использовавшейся Центральными державами 210-мм гаубицей, имевшей сопоставимый по весу снаряд, 240-мм миномёт первой модели обладал значительно меньшим метательным зарядом (720 против 3200 г) и, соответственно, намного меньшей дальностью стрельбы (стандартная дистанция 1040 м против 9100 м), но обладал двумя существенными преимуществами: намного бо́льшим боевым зарядом (45 против 8 кг) и меньшей собственной массой (220 кг без плиты против 2,6 т).

Боевое применение

Боевое крещение буксируемый миномёт М-240 принял в боевых действиях в Афганистане в году. Гаубичная батарея Д-30 1074-го артиллерийского полка 108 мсд во второй половине 1984 года была перевооружена 4 миномётами М-240. Буксировка миномётов осуществлялось тягачами МТ-ЛБ. Весь личный состав батареи в срочном порядке был отправлен на переподготовку на территорию СССР в специальный центр, где его обучили применению мины 3Ф5 «Смельчак». По возвращению в Афганистан в районе Чарикарской долины было произведено первое успешное испытание мины «Смельчак» в боевых условиях. Батарея М-240 с этого момента активно участвовала практически во всех армейских операциях.
В 1985 году, во время операции по уничтожению группировки Ахмад Шаха Масуда в ущелье Панджшер, батарее была поставлена задача по уничтожению укрепления моджахедов, препятствовавшего продвижению наших подразделений. Развернувшись с марша и сделав один пристрелочный выстрел обычной осколочно-фугасной миной, батарея затем применила выстрел 3Ф5 «Смельчак». Точным попаданием цель была уничтожена полностью. Ввиду того, что миномёт имеет небольшой доворот влево—вправо, приходилось направлять все четыре орудия в разные стороны. Цель могла появиться с любой стороны, поэтому задачу выполняло то орудие, которое было направлено в сторону цели. При такой огневой мощи достаточно было и одного миномёта. Часто из-за отсутствия времени подготовка стрельбы осуществлялась по топографическим данным, без учёта метеоусловий, тем не менее цели поражались, как правило, с одного-двух выстрелов.

Миномёт в Техническом музее, Тольятти

Впоследствии было много других операций, и везде буксируемые миномёты зарекомендовали себя только с наилучшей стороны. Позднее их сменили самоходные миномёты 2С4 «Тюльпан».

М-240 активно применялись против террористов, в ходе операции «Дамасская сталь», весной 2018 года в пригороде Дамаска Восточная Гута, артиллеристами ударного подразделения сирийских вооруженных «Силы тигра».

Конструкция миномета М-240

Конструкция 240-мм миномёта М-240 включает: гладкий ствол-трубу, затвор, казенную часть, раму с амортизаторами, станок, механизмы наводки и уравновешивания, колёсный ход с подрессориванием, стрелы перевода в боевое или походное положение, опорную плиту и прицельные приспособления.

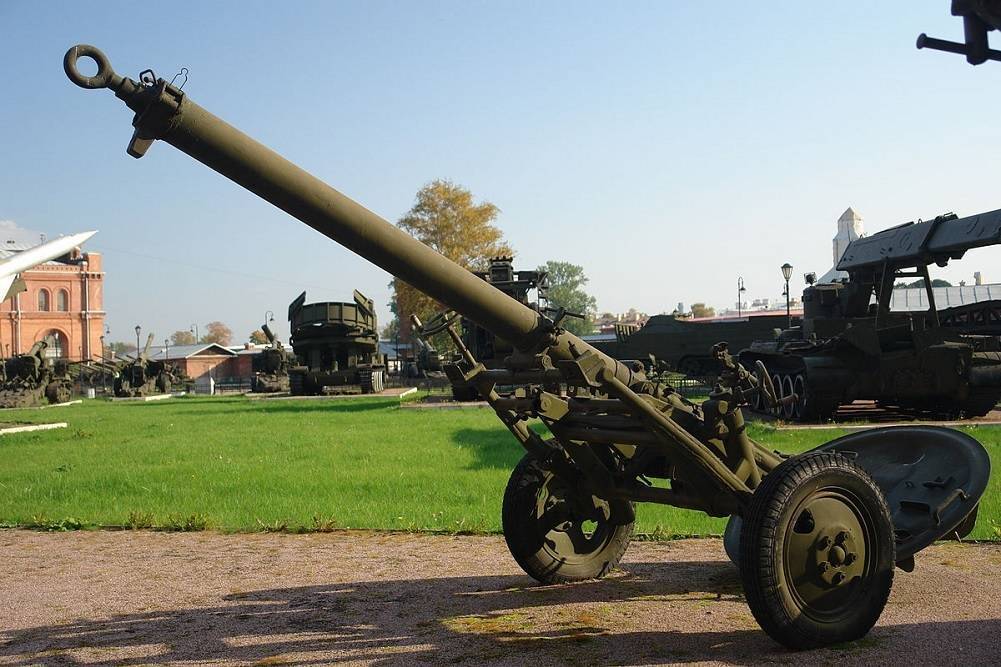

240-мм миномет М-240. «Петля» торчащая из ствола ни что иное как буксировочный зацеп. Если не знать этой особенности, то на марше, кажется, будто к тягачу М-240 цепляют прямо за ствол

Ствол длиной 5,34 м представляет трубу без нарезов, у которой имеется казенная часть с навинченным клинком. В казенной части находятся и все детали затвора, запираемого канал ствола при выстреле. Ствол крепится в цапфе, позволяющей наклонять его для заряжания и возвращать в исходное боевое положение. Ствол с казенной частью соединены со станком миномёта через раму с амортизаторами, что предохраняет механизмы станка и прицельные приспособления от сильного жесткого удара при выстреле из миномёта.

Казенная часть миномёта М-240 заканчивается шаровой пятой, которая служит для соединения с чашей опорной плиты.

Станок 240-мм миномёта М-240 состоит из верхней и нижней рам, которые соединяются между собой шарнирно. Нижняя рама установлена на колёсный ход ЯТБ-4, имеющий пружинное подрессоривание. Подъёмно-уравновешивающий механизм расположен между кронштейнами боевой оси и верхней рамой. Уравновешивающий механизм пружинного типа. Он находится с правой стороны станка.

Транспортируется 240-мм миномет М-240 тягачами АТ-Л, АТ-Т, АТ-С, автомобилем «Урал» и другими видами транспорта со скоростью не более 40 км/час. Сцепление миномёта с транспортом осуществляется с помощью лапы, закрепляемой на дульной части ствола.

• Справочник артиллерии • Артиллерия того же периода •

160-мм дивизионный миномёт образца 1949 года (М-160)

М-160 (Индекс ГАУ — 52-М-853) — советский дивизионный казнозарядный миномёт. Разработан в Коломенском СКБ ГА.

История создания

В период с 1945 по 1947 годы в Коломенском СКБ ГА под руководством Шавырина Б.И. был разработан дивизионный миномёт СКБ-21. Миномёт создавался на конкурсной основе и в 1949 году выиграл конкурс и был принят на вооружение под обозначением М-160.

Серийное производство

Серийное производство миномёта М-160 было развёрнуто на Заводе №535, а с 1952 года продолжилось уже на Заводе №172, где продолжалось до 1957 года. За весь период производства было выпущено 2353 экземпляра.

Описание конструкции

Миномёт М-160 выполнен по жёсткой безоткатной схеме с заряжанием с казённой части и колёсным ходом для буксировки. Для восприятия отдачи миномёт устанавливается на специальную опорную плиту, через которую отдача передаётся в грунт. С целью уменьшения отдачи на миномёте установлен пружинный амортизатор.

Основными составляющими миномёта М-160 являются:

  1. Ствол;
  2. Казённик;
  3. Станок;
  4. Опорная плита;
  5. Шкворневая лапа.

В цапфенной обойме миномёта установлен гладкий ствол. Обойма соединена шарниром с амортизатором. Так как заряжание производилось с казённой части, в казённике был установлен затвор с пластическим обтюратором.

Казённик миномёта М-160 П-образной формы и имеет шаровую пяту, которой устанавливается в опорную плиту, которая представляет собой сварную конструкцию. Ударно-спусковой механизм для производства выстрела установлен в казённике. Симметрично относительно канала ствола установлены две станины.

На станинах находится пружинный амортизатор. Поворотный механизм установлен на верхней раме станка и при помощи вертлюга соединён с амортизатором.

Для буксировки с помощью тягача на дульной части ствола имеется шкворневая лапа. Колёсный ход имеет два колеса из губчатой резины.

Номенклатура применяемых боеприпасов
Индекс выстрелаИндекс снарядаМасса снаряда, кгДлина снаряда, ммМасса , кгМарка взрывателяНачальная скорость снаряда,м/сДальность стрельбы, км
Фугасные
53-ВФ-853А53-Ф-853А41,1411207,723ГВМЗ-73430,75—8,04
53-ВФ-843С53-Ф-853С41,1411049,0ГВМЗ-73430,75—8,04
Осколочно-фугасные
3ВОФ43ОФ6АР-27

Где можно увидеть

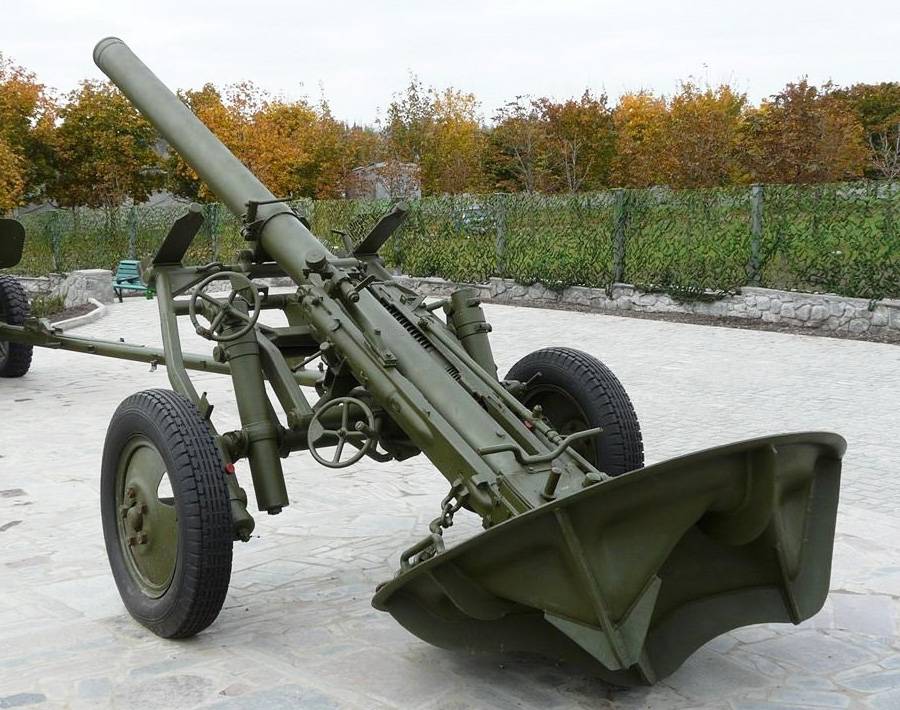

М-160 в Музее военной техники УГМК

Россия Россия — Музей военной техники УГМК в г. Верхняя Пышма Свердловской области.

Россия Россия — Артиллерийский музей в г. Санкт-Петербург.

Самая длинная мина? Стреловидный боеприпас к 160-мм миномету

strangernn

Самый необычный боеприпас для миномета придумали, оказывается …финны.

Разработав в конце 50-х очень неплохой 160-мм миномет 160 Krh/58C они не смогли принять его на вооружение по условиях договоренностей с СССР, но чтобы не пропадала хорошая вещь — предложили его израильтянам. Те не отказались, и вскоре родился хорошо нам известный Soltam M-66.

Но речь не об этом речь о снаряде Model 1/53 high explosive fin-stabilised discarding sabot (HEFSDS). Вот это он на фотографии, в руках у финского минометчика.

Своим появлением снаряд обязан желанием конструкторов увеличить дальность стрельбы миномета без увеличения давления в стволе и без увеличения изрядной отдачи. Легкая подкалиберная стрела большого удлинения показалась им хорошим решением, и они попробовали.

Получился у них довольно сложный боеприпас, длиной 1690 мм, состоявший из длинной оперенной стрелы и отделяемого ….кхм. поддона. Почему я затрудняюсь с названием? Потому что этот поддон был довольно хитрой алюминиевой конструкцией катушечной формы. С одной стороны него вставлялась стрела — а с другой он заканчивался перфорированным трубой с минометным хвостом.

Улетала прилично — если штатным боеприпасом миномет стреляет на 9,6 км, то экспериментальной стрелой получалось стрелять на все 16.

И все бы ничего, но была одна тонкость: стандартный боеприпас нес 5,4 кг ВВ, а в стрелу, калибром всего 80-мм помещалось всего 1,542 кг (меньше, чем даже в 120-мм мину, в ней 2-2,5 кг).

И, мало того, финны столкнулись с проблемой правильной детонации заряда такого удлинения: для того, чтобы взрывалось сразу и всё — им пришлось разместить три дополнительных взрывателя по длине боеприпаса.

Поэтому, после серии экспериментов, от идеи стрелять далеко с помощью стрелы отказались. Овчинка летала почти вдвое дальше, да — но не стоила выделки.

This entry was originally posted at https://strangernn.dreamwidth.org/1626877.html. Please comment there using OpenID.

Характеристики

Самоходный миномет 2С4 «Тюльпан» является самым мощным минометом в мире. Его калибр составляет 240 миллиметров.

Миномет обладает высокой проходимостью и эффективностью действия мин у цели, способностью преодолевать зараженные участки местности, высокой маневренностью.

Для стрельбы из миномета не требуется специальной подготовки позиции перед стрельбой. Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана. Горизонтальное наведение осталось ручным.

Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч.

Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами.
