122-мм гаубица М-30

М-30 в компьютерных играх[править | править код]

Файл:Pg3 m30 screenshot 2.jpg Снимок экрана компьютерной игры Panzer General III. Учётная карточка гаубицы М-30

В отличие от танков, разнообразие моделей артиллерийского вооружения встречается в очень ограниченном числе компьютерных игр. Одной из таких игр является пошаговая стратегия Panzer General III. В её редакции Scorched Earth, где действие разворачивается на Восточном фронте, игрок может комплектовать советские артиллерийские части гаубицей М-30 (в игре она называется просто 12.2 сm). Там она является доступной игроку, начиная с начала Великой Отечественной войны, но устаревает с середины 1943 года, после появления гаубицы-пушки МЛ-20, что очень сильно не соответствует действительности — производство обоих этих орудий и комплектование ими новых частей продолжались в течение всей войны.

М-30 можно увидеть и в отечественных играх, в частности, в стратегиях реального времени Блицкриг, Сталинград и Sudden Strike (Противостояние). Стоит отметить, что отражение особенностей использования М-30 в этих играх также далеко от реальности.

Предисловие от автора

48-лин полевую гаубицу системы Шнейдера обр. 1910 г. острословы вплоть до нашего времени иногда называют «гаубицей системы Кшесинской». Тем самым делается намёк на влияние французского финансово-промышленного лобби на начальника Главного артиллерийского управления вел. кн. Сергея Михайловича через его метрессу, позволившее принять эту артиллерийскую систему на вооружение. Более того, следствием этого события в Русской императорской армии стало наличие двух идентичных по баллистике и назначению, но кардинально различных по техническому устройству 122-мм полевых гаубиц – ситуация в артиллерии за гранью абсурдности.

Появившись в тени интриг при дворе последнего Императора Всероссийского, 48-лин гаубица системы Шнейдера в советское время была усовершенствована в 122-мм гаубицу обр. 1910/30 гг. Но спустя всего лишь девять лет после этого была запущена в серию 122-мм гаубица обр. 1938 г. (М-30), затмившая свою предшественницу по всем параметрам. Тем не менее, если просто перечислить войны, где исходный и модернизированный варианты орудия принимали участие – Первая мировая, Гражданская, советско-польская, советско-финская (Зимняя), Великая Отечественная, советско-японская, – то невольно возникает вывод, что навешивание обидных ярлыков на систему вследствие сомнительных обстоятельств её появления на свет ничем не обосновано. И это не считая иных вооружённых конфликтов с её участием на фоне старой истины, что плохое оружие долго на службе не задерживается. Тем более что и выбор имелся: сначала в лице конкурирующей 122-мм гаубицы обр. 1909 г., а потом и более современного орудия «Лубок». Когда же пришла пора уступать место в производстве новой М-30, то 122-мм гаубица обр. 1910/30 гг. дольше года выпускалась параллельно со своей «сменщицей», которая унаследовала от предшественницы затвор и устройство сошников.

Все эти факты вместе с использованием системы в армиях нацистской Германии и её сателлитов – Финляндии и Румынии – свидетельствуют о том, что 122-мм гаубица обр. 1910/30 гг. являлась востребованным, надёжным и неприхотливым орудием

Данная книга представляет собой обзорное исследование его истории, в котором уделено внимание и 122-мм гаубице обр. 1909/37 гг., без которой оно было бы в значительной мере неполным

Автор выражает свою особую благодарность И. Сливе за помощь в работе над текстом и в поиске служебной литературы по данным артиллерийским системам, а также М. Грифу за ценные материалы по истории Мотовилихинского завода, имеющие прямое отношение к теме книги.

Гаубица М-30 – видео

https://youtube.com/watch?v=D-kksCth1ko

Хотя производство М-30 в странах СНГ прекратилось несколько лет назад, гаубица до сих пор выпускается в Китае под обозначением 122-мм гаубица Тип 54 или Тип 54-1 — последняя модификация имеет несколько конструктивных отличий, обусловленных особенностями местных технологий.

В целом 122-мм гаубица М-30 имеет классическую конструкцию: прочный надежный двухстанинный лафет, жестко закрепленный щит с поднимаемым центральным листом, и ствол длиной 23 калибра без дульного тормоза. Пушка оснащена тем же самым лафетом, что и 152-мм гаубица Д-1 (М1943). Колеса большого диаметра оснащены цельными скатами, заполненными губчатой резиной, но модификация М-30, выпускавшаяся в Болгарии, имеет колеса другой конструкции. Каждое орудие имеет сошники двух различных типов — для мягкой и твердой почвы.

В свое время гаубица М-30 была основным вооружением самоходной артиллерийской установки СУ-122, созданной на шасси танка Т-34, но в настоящее время таких установок не осталось больше ни в одной армии. В Китае до сих пор выпускается такая самоходная артиллерийская установка: гаубица Тип 54-1 установлена на шасси бронетранспортера Тип 531.

Основным видом боеприпасов гаубиц М-30 является высокоэффективный осколочный снаряд, весящий 21,76 кг. имеющий дальность до 11 800 метров. Для борьбы с бронированными целями теоретически может использоваться бронебойный кумулятивный снаряд БП-463, способный на максимальной дистанции прямого выстрела 630 метров пробить броню толщиной до 200 мм, однако в настоящее время такие боеприпасы практически не используются.

 Батарея советских 122-мм гаубиц М-30 на улицах Берлина.

Модификации и опытные образцы на базе М-30

За время производства конструкция орудия в целом значительно не менялась. На базе ствольной группы гаубицы М-30 выпускались следующие образцы артиллерийских орудий:

М-30С (индекс ГАУ — 53-ГС-463) — слегка модифицированный вариант М-30 для установки на самоходной артиллерийской установке СУ-122.

У-11 — новое орудие с баллистикой, идентичной М-30, предназначенное для вооружения танков и самоходных установок. От М-30 орудие У-11 отличалось сильно изменённой конструкцией противооткатных устройств, которые были уменьшены в размерах для лучшей компоновки в стеснённых условиях боевого отделения машины. Самоходный вариант У-11 устанавливался на опытную САУ СУ-122М, но не выдержал испытаний по причине низкой надёжности. Танковый вариант гаубицы

У-11 устанавливался на опытный танк Объект 234, который также известен как ИС № 2 (не путать с серийными ИС-2, вооружёнными длинноствольной 122-мм пушкой Д-25).

Д-6 — ещё один вариант гаубицы с баллистикой, идентичной М-30, предназначенный для монтажа в САУ. Гаубица Д-6 была смонтирована на опытной САУ СУ-122-III, но, как и У-11, не выдержала испытаний по причине низкой надёжности.

Самоходные артиллерийские установки с М-30

САУ СУ-122

М-30 устанавливалась на следующие САУ:

СУ-122. САУ на базе танка Т-34. Выпускалась с декабря 1942 г. по август 1943 г. Всего выпущено 638 шт.

СГ-122. САУ на базе трофейных немецких танков PzKpfw III и САУ StuG III. Выпущено около 20 шт. в начале 1943 г.

12,2-cm Kanone (r) auf Geschützwagen Lorraine-Schlepper (f). Немецкая САУ, представляющая собой установку трофейной гаубицы М-30 на шасси трофейного же французского тягача Lorraine. Известно об одном экземпляре данной САУ, действовавшей во Франции на железнодорожной платформе, входящей в состав бронепоезда.

Расчет советской 122-мм гаубицы М-30 в бою против немецких танков. На переднем плане погибший артиллерист. 3-й Белорусский фронт.

О модификациях

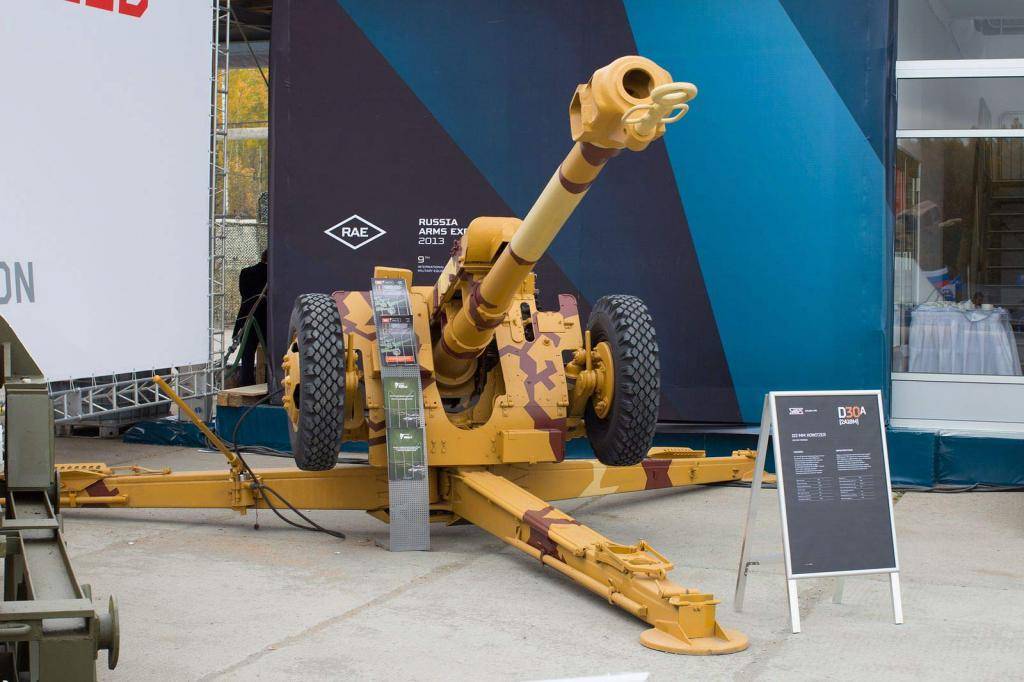

Гаубица Д-30 послужила базой для создания следующих артиллерийских вариантов:

Д-30А. Первая модификация 1978 года выпуска. Гаубица имеет новый двухкамерный дульный тормоз, щиток оснащен стоп-сигналами и габаритными огнями.

• ДА18М-1. В конструкции гаубицы имеется специальный досылатель.
• Д-30J. Является югославской модификацией.
• Саддам. Под таким названием значится Д-30, выпускаемая иракской оружейной промышленностью.
• Туре-96. Модификацию Д-30 производят в Китае.
• Халифа. Суданская модель артиллерийского орудия. Самоходная артиллерийская установка размещена на шасси от КАМАЗа-43118. Оснащена пушкой от Д-30.
• Semser. Наработка израильских оружейников. Выпускается для казахстанской армии. Ходовая часть представлена шасси КАМАЗ-63502. Артиллерийский огонь ведется из ствола гаубицы Д-30.

Кроме того, на базе гаубицы российскими оружейными конструкторами была спроектирована самоходная артиллерийская установка «Гвоздика». На данный момент различные модификации Д-30 используются армиями свыше 50 государств.

Основания модернизации.

Анализ опыта применения артиллерии в ходе ПМВ, Гражданской войны и вскоре последовавшей советско-польской, а также мировые тенденции развития артиллерии выявил необходимость совершенствования советских дивизионных гаубиц. Основными направлениями считались:

• увеличение дальнобойности;
• увеличение огневой маневренности;
• увеличение могущества отдельного выстрела;
• улучшение маневренных качеств, путем внедрения механической тяги.

В 1928 году принято решение о конструировании нового орудия на замену гаубицам обр. 1909 и 1910 гг. Однако, учитывая реальное тяжелое положение в промышленности, наличие более важных военных программ , а также загруженность заказами из народного хозяйства, было решено модернизировать 122-мм гаубицу обр.1910 гг.

Резервы, заложенные в конструкцию этой дивизионной гаубицы, позволяли улучшить ее ТТХ, главным образом дальнобойность. Модернизация должна была проходить силами КБ Мотовилихинского завода, который и занимался выпуском гаубицы обр.1910 гг. Одной из главных фигур предстоящей модернизации должен стал известный конструктор Сидоренко В.Н.

Модификации и опытные образцы на базе М-30

За время производства конструкция орудия в целом значительно не менялась. На базе ствольной группы гаубицы М-30 выпускались следующие образцы артиллерийских орудий:

• М-30С (индекс ГАУ — 53-ГС-463) — слегка модифицированный вариант М-30 для установки на самоходной артиллерийской установке СУ-122.
• У-11 — новое орудие с баллистикой, идентичной М-30, предназначенное для вооружения танков и самоходных установок. От М-30 орудие У-11 отличалось сильно измененной конструкцией противооткатных устройств, которые были уменьшены в размерах для лучшей компоновки в стесненных условиях боевого отделения машины. Самоходный вариант У-11 устанавливался на опытную САУ СУ-122М, но не выдержал испытаний по причине низкой надежности. Танковый вариант гаубицы У-11 устанавливался на опытный танк Объект 234, который также известен как ИС № 2 (не путать с серийными ИС-2, вооруженными длинноствольной 122-мм пушкой Д-25).
• Д-6 — еще один вариант гаубицы с баллистикой, идентичной М-30, предназначенный для монтажа в САУ. Гаубица Д-6 была смонтирована на опытной САУ СУ-122-III, но, как и У-11, не выдержала испытаний по причине низкой надежности.

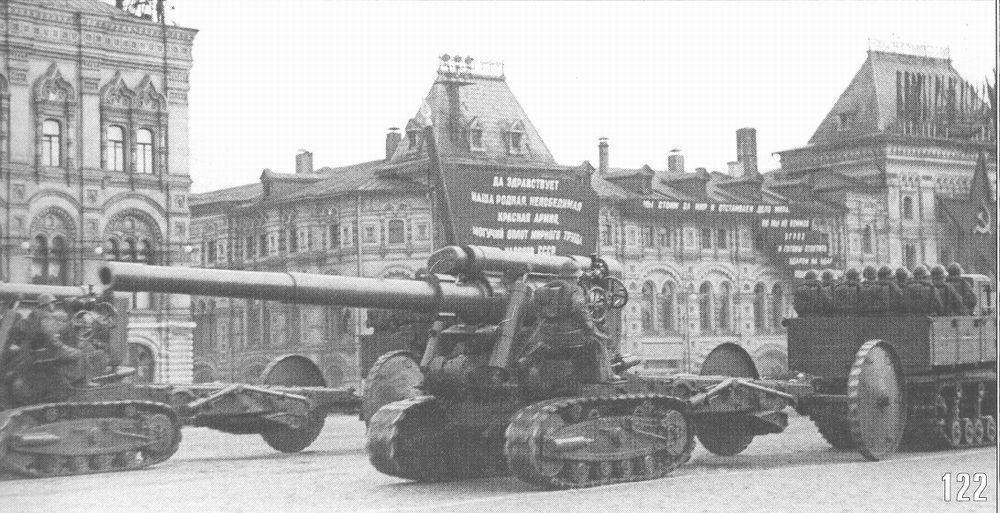

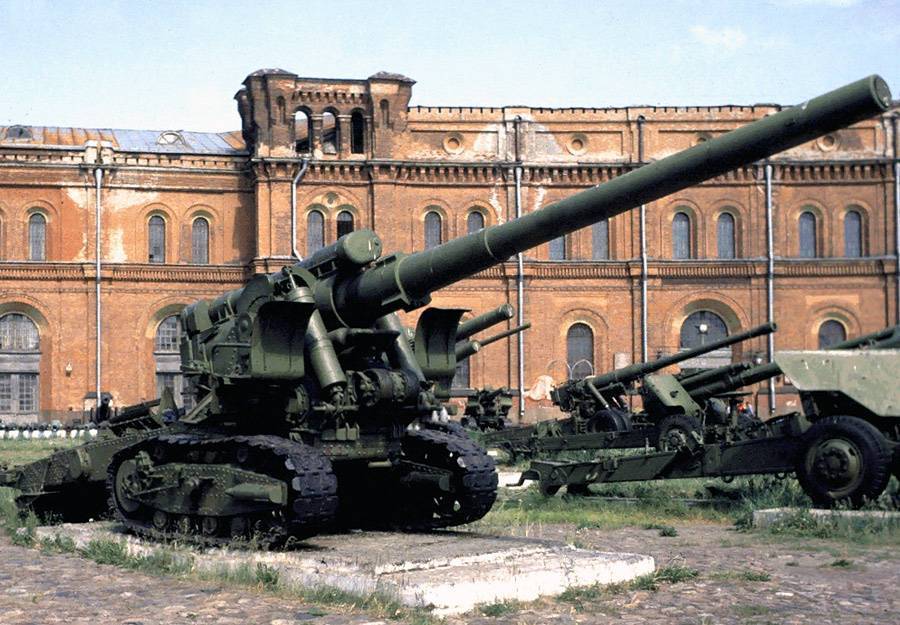

Пушка БР-2 калибр 152-мм. Дальность стрельбы. Размеры. Вес

После завершения Гражданской войны на вооружении Красной Армии имелось лишь незначительное количество орудий большой и особой мощности в основном иностранного производства. Орудия эти технически и морально устарели, возможности поддержания их в боеспособном состоянии были весьма ограничены. Поэтому в 1926 году Реввоенсовет СССР признал необходимым заменить орудия иностранного производства отечественной материальной частью и определил калибры орудий большой и особой мощности. Артиллерийским комитетом ГАУ (была намечена программа разработки проектов, чертежей и заказов опытных образцов орудий.

БР-2 – пушка 152-мм образца 1935 года разработана конструкторским бюро завода «Баррикады» в соответствии с этой программой, она предназначалась для борьбы с артиллерией противника и разрушения его тыловых оборонительных районов. Конструкция этой пушки в значительной степени унифицирована с конструкцией 203-мм гаубицы образца 1931 года. От гаубицы заимствован с небольшими изменениями лафет с гусеничным ходом, допускавший стрельбу непосредственно с грунта без использования специальных платформ.

Новым элементом системы являлся 152-мм ствол с поршневым затвором и пластическим обтюратором. Ствол был скрепленным, его длина составляла 47,1 калибра, длина нарезной части ствола — 36,9 калибра. Масса ствола с затвором достигала 5200— 5300 кг. Проводившиеся с декабря 1935 г. по январь 1936 г. полигонные испытания выявили многочисленные недостатки нового орудия. Тем не менее в марте 1936 г. ГАУ выдало заводу «Баррикады»» задание начать производство орудия, заменив, правда, скрепленный ствол стволом со свободной трубой.

В 1937 г. завод «Баррикады» изготовил малую серию из 7 орудий БР-2. Испытания их показали, что при стрельбе полным зарядом с начальной скоростью снаряда 880 м/с живучесть стволов составляет примерно 100 выстрелов. Поскольку пушки с такой живучестью выпускать было нельзя, срочно провели серию экспериментов со стволом увеличенной длины и с разной глубиной нарезки. По результатам этих испытаний в декабре 1938 г. приняли решение утвердить для серийного производства вариант пушки с углубленной нарезкой. Эта пушка стреляла осколочно-фугасными снарядами ОФ-551 массой 48,9 кг. Снаряд содержал 6,53 кг взрывчатых веществ, при стрельбе полным зарядом его начальная скорость составляла 880 м/с. он мог поражать цели на дальности до 25 750 м. Тренированный расчет мог вести стрельбу из пушки с темпом 1 выстрел в 4 минуты.

Масса 152-мм пушки образца 1935 года в боевом положении составляла 18 200 кг. Для орудия своего класса она была весьма подвижной, так как в походном положении разбиралась на две повозки, которые могли транспортироваться гусеничными тягачами со скоростью до 15 км/ч. Благодаря гусеничной ходовой части лафета проходимость системы была довольно высокой.

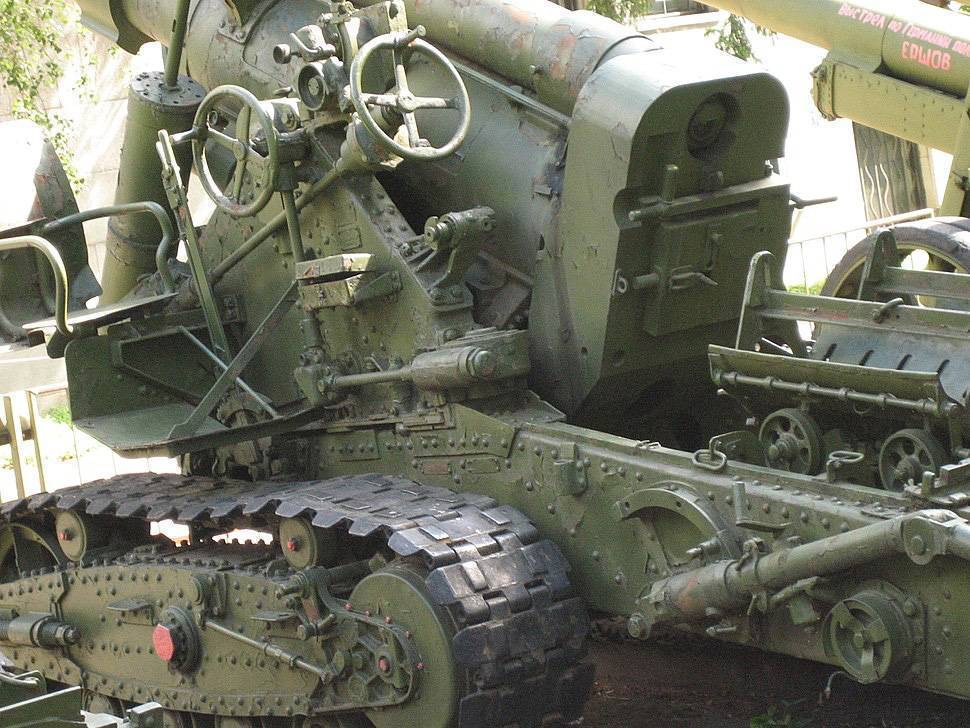

Казённая часть и органы наведения Бр-2, Центральный музей Вооружённых Сил, Москва

К началу Великой Отечественной войны было выпущено в общей сложности 37 152-мм пушек образца 1935 года. Из них 9 орудий находились в ремонте и на испытательных полигонах, а остальные числились в отдельном тяжелом пушечном полку РВГК и в двух отдельных тяжелых пушечных батареях (в каждой батарее было по 2 орудия). В состав попка входили 4 дивизиона трехбатарейного состава. В каждой батарее имелось по 2 орудия. Таким образом. по штату от 19.02.1941 г. в полку было 24 орудия. Кроме того, в нем имелись 104 трактора и 287 автомобилей. Численность личного состава полка составляла 2598 человек.

Из-за неблагоприятного для Красной Армии хода боевых действий на начальном этапе войны 152-мм пушки образца 1935 года, как и почти вся артиллерия большой и особой мощности, были отведены в тыл и вступили в действие лишь с конца 1942 г. Насколько можно судить по имеющимся сведениям, в сражениях Второй мировой войны не было потеряно ни одно орудие этой системы.

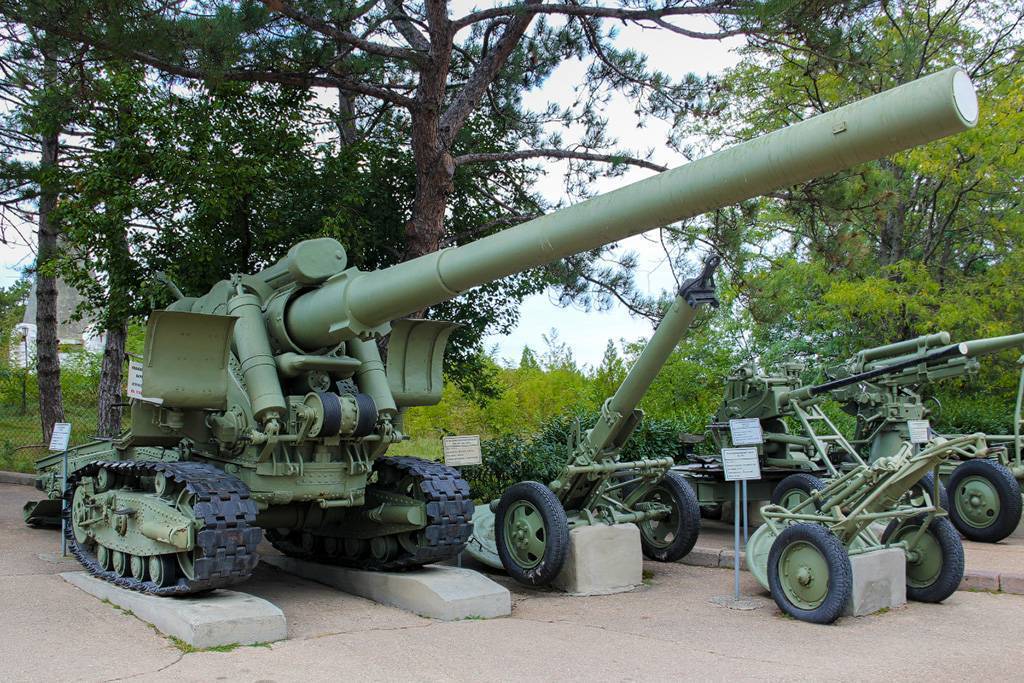

Пушка Бр-2 в Музее на Сапун-горе, Севастополь

Характеристики и свойства боеприпасов[править | править код]

М-30 стреляла всем ассортиментом 122-мм гаубичных снарядов, в том числе разнообразными старыми гранатами русского и импортного производства. После Великой Отечественной войны к указанному ниже ассортименту снарядов добавились новые типы боеприпасов, например, кумулятивный снаряд БП-1.

Стальная осколочно-фугасная граната ОФ-462 при установке взрывателя на осколочное действие при своём разрыве создавала около 1000 убойных осколков, эффективный радиус поражения живой силы составлял около 30 м (данные получены по советской методике измерения середины XX века). При установке взрывателя на фугасное действие граната после разрыва оставляла воронки до 1 м глубиной и до 3 м в диаметре.

Кумулятивный снаряд БП-460А пробивал под углом 90° броню толщиной до 100—160 мм (в разных источниках приводятся разные данные). Прицельная дальность стрельбы по движущемуся танку — до 400 м.
Послевоенный кумулятивный снаряд БП-1 пробивал под углом 90° — 200 мм, 60° — 160 мм, 30° — 80 мм.

Номенклатура боеприпасов

Тип	Обозначение	Вес снаряда, кг	Вес ВВ, кг	Начальная скорость, м/с (при полном заряде)	Дальность табличная, м
Кумулятивные снаряды
Кумулятивный (на вооружении с мая 1943)	БП-460А			335 (на заряде № 4)	2000
Осколочно-фугасные снаряды
Стальная осколочно-фугасная граната	ОФ-462	21,76	3,67	515	11720
Осколочная граната сталистого чугуна с привинтной головкой	О-462А	21,7		458	10800
Осколочная граната сталистого чугуна	О-460А
Старая граната	Ф-460
Старая граната	Ф-460
Старая граната	Ф-460Н
Старая граната	Ф-460У
Старая граната	Ф-460К
Шрапнель
Шрапнель с трубкой 45 сек.	Ш-460
Шрапнель с трубкой Т-6	Ш-460Т
Осветительные снаряды
Осветительный	С-462		—	479	8500
Агитационные снаряды
Агитационный	А-462			431	8000
Дымовые снаряды
Дымовой стальной	Д-462	22,3		515	11800
Дымовой сталистого чугуна	Д-462А			515	11800
Химические снаряды
Осколочно-химический	ОХ-462			515	11800
Химический	Х-462	21,8	—
Химический	Х-460		—

1. История создания

В конце 1931 года конструкторы завода № 8 вставили в кожух 37-мм противотанковой пушки обр.1930 года новую трубу калибра 45 мм и слегка укрепили лафет. Эта система была принята на вооружение в марте 1932 года под названием «45-мм противотанковая пушка образца 1932 года», заводской индекс орудия — 19К. Затем конструкторы завода № 8 перепроектировали полевую пушку 19К для установки её в танк, получившей название «45-мм танковая пушка обр.1932 г.» и, соответственно, заводской индекс 20К.

Специально для отладки 45-мм ПТП 19-К на заводе им. Калинина была создана «шарашка» — Специальное конструкторское бюро ОГПУ. В 1933 году на заводе № 8 по чертежам СКБ ОГПУ была изготовлена модернизированная пушка 19-К. Эта пушка получила название «45-мм ПТП обр. 1933 г.», но позже это название не прижилось. По сравнению с обр. 1932 г. в модернизированной пушке были утолщены щеки казённика, удлинён кожух, изменён клин затвора. Основным же изменением было введение полуавтоматики инерционного типа, работавшей за счёт инерции отката, взамен прежней полуавтоматики механического типа, работавшей за счёт энергии отката. Ведь пушка обр. 1932 г. была фактически четверть-автоматической. Кроме того, было изменено устройство компрессора. Вес пушки в боевом положении составил 414 кг.

После заводских испытаний опытный образец 45-мм ПТП обр. 1933 г. прибыл 26 декабря 1933 года на НИАП, где прошёл полигонные испытания в объёме 1046 выстрелов и 500 км пробега.

При стрельбе бронебойными снарядами полуавтоматика работала удовлетворительно, без учёта отказов из-за качества гильз. Но при стрельбе осколочным снарядом черт. 2116 весом 2,15 кг с начальной скоростью 335 м/с и давлением в канале 900—1000 кг/см² полуавтоматика не работала, так как было недостаточно энергии отката для взведения пружин полуавтоматики. Длина отката при этом снаряде — менее 690 мм. Таким образом, для осколочных снарядов 45-мм пушка обр. 1933 г. оставалась четвертьавтоматической.

Колеса пушки по прежнему оставались деревянными, что создавало большие сложности при эксплуатации. Так, максимальная скорость движения по булыжнику составляла 10—15 км/час, на полигонных испытаниях часто лопались спицы колёс. Тем не менее по заключению комиссии 45-мм пушка полигонные испытания выдержала и была запущена в производство, правда, под старым названием — обр. 1932 г.

В 1934 году была проведена новая модернизация пушки, и опять пушка получила новое название «45-мм ПТП обр. 1934 г.». Кстати, и это название не прижилось. Модернизация пушки заключалась в замене деревянных колёс фордовскими колёсами от автомобиля ГАЗ на пневматических шинах, и в изменении поворотного механизма. Вес системы в боевом положении составил 425 кг.

В январе — апреле 1936 года пушка обр. 1934 г. прошла полигонные испытания на НИАПе в объёме 170 выстрелов и 300 км пробега. По данным комиссии пушка испытания выдержала.

7 ноября 1936 года было принято Постановление СТО о переводе 45-мм ПТП с деревянных колёс на металлические колеса с ГК от автомобиля ГАЗ-А. К началу 1937 года 45-мм ПТП обр. 1932 г. на металлических колёсах с ГК пошли в серийное производство.

22 апреля 1934 года в АУ было рассмотрено предложение Шпитального о переделке 45-мм пуши обр. 1932 г. в автоматическую. Согласно проекту ОКБ-15 вводился новый ствол, новый затвор и магазин на 6 патронов. АУ согласилось с предложением Шпитального, выдало заказ на изготовление опытного образца к осени 1934 года. Опытный образец 45-мм автоматической пушки был изготовлен и испытан, но на вооружение не принят. Введение полной автоматика для 45-мм ПТП было нецелесообразно из-за уменьшения надёжности пушки и увеличения её веса по сравнению с полуавтоматической пушкой.

Описание конструкции[править | править код]

Устройство 122-мм гаубицы обр. 1938 года (М-30): 1 — Ствол, 2 — Противооткатные устройства — откатник и накатник, 3 — Щитовое прикрытие, 4 — Панорамный прицел, 5 — Казённик с затвором, 6 — Колёсный ход, 7 — Раздвижные станины

Гаубица М-30 имела достаточно современную для своего времени конструкцию с лафетом с раздвижными станинами и подрессоренным колёсным ходом. Ствол представлял из себя сборную конструкцию из трубы, кожуха и навинтного казённика с затвором. М-30 оснащалась поршневым однотактным затвором, гидравлическим тормозом отката, гидропневматическим накатником и имела раздельно-гильзовое заряжание. Затвор имеет механизм принудительной экстракции стреляной гильзы при его открывании после выстрела. Спуск производится нажатием курка за спусковой шнур.

Орудие оснащалось артиллерийской панорамой Герца для стрельбы с закрытых позиций, этот же прицел использовался и при стрельбе прямой наводкой.

Лафет с раздвижными станинами снабжён уравновешивающим механизмом и щитовым прикрытием. Колёса металлические с резиновыми шинами, рессоры пластинчатые. Возка орудия механической тягой обычно производилась без передка непосредственно за тягачом, максимально допустимая скорость транспортировки составляла 50 км/ч на шоссе и 35 км/ч по булыжным мостовым и просёлочным дорогам. Конной тягой гаубица перевозилась за передком шестёркой лошадей. При разведении станин подрессоривание выключается автоматически, при отсутствии места или времени для разведения станин допускается стрельба при сведённых станинах в походном положении. Угол горизонтального обстрела при этом уменьшается до 1°30′. Время перехода из походного положения в боевое составляло 1,0—1,5 минуты. Лафет гаубицы М-30 был впоследствии использован при создании 152-мм гаубицы Д-1.

Причины появления гаубицы обр. 1938 г.

Развертывание механизированных частей и соединений предвоенного периода, тенденция перевода артиллерии воющее на механическую тягу войны требовало создания артиллерии способной сопровождать и поддерживать механизированную пехоту и танки.

Для этого требовались орудия, обладающие вполне определенными боевыми качествами, недостаточными у гаубиц, состоявших в ту пору на вооружении.Прежде всего, это касалось таких качеств как:

• мощность отдельного выстрела;
• дальнобойность;
• скорострельность;
• тактическая подвижность;
• огневая подвижность.

Для обеспечения требуемых качеств, основные требования к новой гаубице сформулировали следующим образом:

• калибр 122-мм. Вопрос калибра легкой гаубицы не был самоочевиден. На этом этапе достоинства калибра 107-мм в гаубичной артиллерии были окончательно отброшены ради большего могущества снаряда калибра 122-м;
• дальнобойность. Таковая новых гаубиц должна была превосходить таковую 122-мм гаубиц обр. 1910/30 г;
• скорострельность. Для увеличения скорострельности, по меньшей мере, орудие следовало оснастить клиновым затвором. Однако изготовление его для отечественной промышленности было делом сложным. Как следствие клиновый затвор только желателен;
• тактическая подвижность. Скорость движения гаубицы по шоссе не менее 50 км/час. Для чего требовалось как минимум подрессоривание и металлические обрезиненные колеса;
• огневая подвижность или маневренность. Для ее повышения гаубица должна была иметь раздвижные станины и УВН в 65 градусов.
