В ожидании «Прометея»
В отличие от семейства С-300, две основные ветви которого — С-300П и С-300В — имеют четкое разграничение по специализации (первая предназначена главным образом для борьбы с самолетами и крылатыми ракетами, вторая — для перехвата оперативно-тактических ракет), С-500 исходно разрабатывается для борьбы со всеми типами средств воздушного нападения, включая гиперзвуковые летательные аппараты и боевые блоки межконтинентальных баллистических ракет. Основной «противосамолетной» ракетой С-500 должна стать «сверхдальняя» 40Н6 с дальностью полета 400 км, по совместительству служащая «топовым» боеприпасом в арсенале С-400. Для перехвата баллистических целей и гиперзвуковых аппаратов разрабатывается семейство ракет 77Н6, корни которого уходят в 9М82 — «большие» ракеты ЗРК С-300В. Считается, что максимальная дальность стрельбы составит до 600 км, а досягаемость по высоте позволит сбивать цели в том числе и в ближнем космосе — что не исключает применения С-500 для борьбы с низкоорбитальными спутниками, активно используемыми, например, для разведки.
Фото: commons.wikimedia.org/Vitaly V. Kuzmin

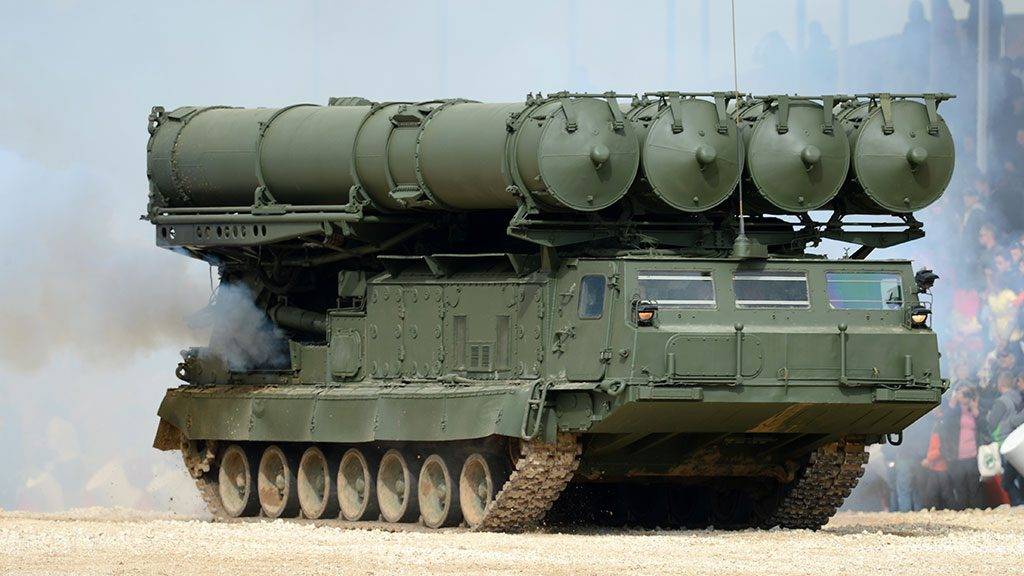

Пусковая установка зенитно-ракетного комплекса С-300В
Мантуров рассказал о скором запуске серийного производства комплекса С-500
Проектирование С-500 было запущено на рубеже 1990–2000-х годов, а в начале 2010-х началось производство отдельных опытных узлов системы. В рамках ГПВ на 2011–2020 годы предполагалось, что поставки С-500 в войска начнутся в 2017-м и в общей сложности военные получат 10 дивизионов этой системы.
Позднее сроки были сдвинуты чуть вправо, и сейчас предполагается, что головной дивизион будет готов до начала 2020 года. Серийные поставки, скорее всего, начнутся уже в 2021 году.
Характеристики С-500 позволяют использовать его для задач противоракетной обороны страны, однако создание национальной системы ПРО как таковой в цели российского руководства не входит. По мнению специалистов, речь идет в первую очередь о создании отдельных защищенных зон, обеспечивающих прикрытие особо важных объектов, к которым, помимо столицы, относятся ряд других крупнейших городов — промышленных и транспортных центров, а также позиционные районы стратегических ядерных сил.
ПВО_2
Пусковой контейнер ракеты 9М82 в экспозиции авиасалона МАКС в Жуковском
Фото: commons.wikimedia.org/Vitaly V. Kuzmin
В этой связи можно предполагать, что закупки С-500 вряд ли будут слишком масштабными: скоре всего, речь пойдет о 20–30 дивизионах этой системы, которая будет венчать боевые порядки средств ПВО и ПРО в защищенных районах.
«Мы сбиваем всё, что шевелится»
Конструктор Виктор Елецкий — о новой российской разработке, стопроцентно поражающей планирующие бомбы, крылатые ракеты и беспилотники
ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

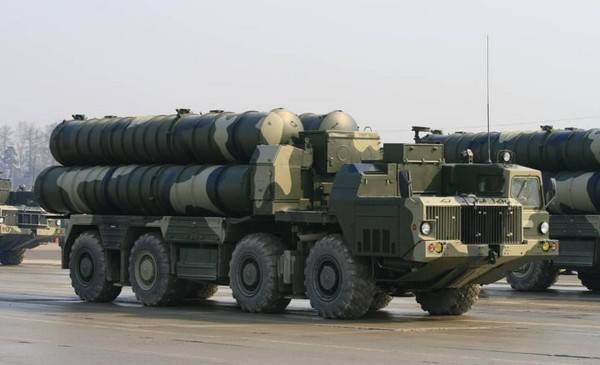

Пусковая установка 5П85
В 1995—1997 г. Российская Федерация провела очередную модернизацию ЗРС С-300ПМУ1 и создала ЗРС С-300ПМУ2 («Фаворит»). Боевые возможности повысились за счет создания новой ракеты 48Н6Е2, имеющей повышенную эффективность поражения баллистических целей с обеспечением подрыва боевого заряла пели, увеличения дальней границы зоны поражения аэродинамических целей до 200 км, в том числе при стрельбе вдогон, расширения информационных возможностей командного пункта СУ 83М6Е2 по обнаружению и сопровождению баллистических целей с сохранением сектора обнаружения аэродинамических целей.
ЗРС С-300ПМУ2 Фаворит – видео
https://youtube.com/watch?v=Wk0eI71Fmg0
Кроме того, повышены обнаруженческие характеристики системы при ведении автономных боевых действий за счет использования нового автономного средства целеуказания РЛС 96J16E, имеется возможность наряду с ракетами 48Н6Е2 использовать ракеты ЗРС С-300ПМУ1 48Н6Е, обеспечивается возможность интегрирования системы «Фаворит» в любые системы противовоздушной обороны, в том числе и в системы ПВО стран НАТО.
В состав ЗРС входят командный пункт системы управления 83M6E2 и до шести зенитных ракетных комплексов С-300ПМУ2 (90Ж6Е2). В состав командного пункта входят пункт боевого управления 54К6Е2 и радиолокатор обнаружения 64Н6Е2. Имеются средства сопряжения с вышестоящим командным пунктом. Каждый ЗРК включает многофункциональный радиолокатор подсвета и наведения (РПН) 30Н6Е2 и до 12 пусковых установок (ПУ) типа 5П85СЕ, 5П85ТЕ. ЗРК может придаваться всевысотный обнаружитель (ВВО) 96Л6Е.

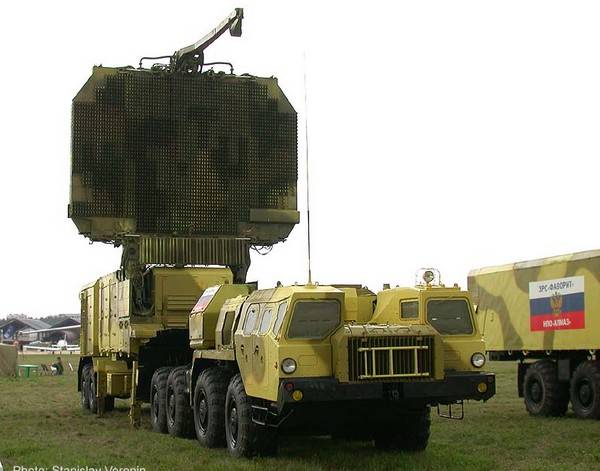

РЛО 64Н6Е2
Радиолокатор обзора 64Н6Е2 командного пункта системы управления 83М6Е2 с фазированной антенной решеткой S-диапазона обеспечивает обнаружение воздушных объектов в радиусе 300 км и определение государственной принадлежности воздушного объекта с помощью систем распознавания. Информация о целях передается по линиям связи на пункт боевого управления, который обобщает и обрабатывает всю информацию о воздушной обстановке от различных источников и отображает ее на своих индикаторах, при работе с вышестоящим командным пунктом получает от него команды управления и информацию о воздушных объектах. ПБУ осуществляет завязку трасс обнаруживаемых целей, оценивает степень их опасности и производит целераспределение целей на боеготовые ЗРК путем выдачи целеуказання по целям. Вся работа пункта боевого управления может вестись полностью в автоматизированном режиме. ПБУ способен управлять ЗРК различных типов, в частности ЗРК С-300ГПМУ2, С-300ПМУ1, С-300ПМУ, С-200ВЭ в любом сочетании. С помощью специальной аппаратуры ведется документирование ведения боевых действий с целью проведения последующего анализа.

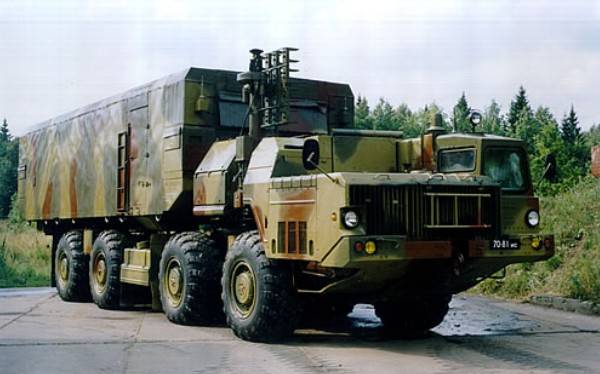

Командный пункт (пункт боевого управления) 54К6Е2
Радиолокатор подсвета и наведения 30Н6Е2 ЗРК 90Ж6Е2 на основе информации, поступающей от ПБУ и всевысотного обнаружителя, обеспечивает поиск, обнаружение, автоматическое сопровождение целей, осуществляет все операции, связанные с подготовкой и ведением стрельбы зенитными ракетами, а также оценивает результаты стрельбы. Многофункциональность локатора (сопровождение целей и наводимых на них ракет) обеспечивается применением фазированных антенных решеток Х-диапазона и высокой автоматизацией всех процессов его функционирования на основе современных вычислительных комплексов, имеющих быстродействующие алгоритмы управления.
Пусковая установка вертикального старта 5П85СЕ (5П85ТЕ) обеспечивает хранение, транспортировку и пуск ракет. Вертикальный старт позволяет обстреливать пели, летящие с любого направления. На пусковой установке находятся четыре ракеты 48Н6Е2 (48Н6Е). Нахождение ракеты в герметичном транспортно-пусковом контейнере (ТПК) позволяет не проводить ее технического обслуживания в течение десяти лет эксплуатации.
Особенностью ЗРС С-300ПМУ2 “Фаворит” является ее ракета 48Н6Е2, обладающая высокими маневренными возможностями и возможностями по перегрузке. Ракета оснащена осколочно-фугасной боевой частью и обеспечивает поражение воздушных объектов на дальностях от 3 до 200 км как на встречных курсах, так и при стрельбе вдогон. При подрыве боевой части ракеты за счет оптимизации области разлета осколков и их пространственно-энергетических характеристик происходит инициирование боевой части баллистической ракеты в воздухе, тем самым существенным образом снижается возможный ущерб.
Новый всевысотный радиолокатор целеуказания 96Л6Е с многолучевой фазированной антенной решеткой автоматически выдает на РПН 30Н6Е2 и командный пункт 83М6Е2 информацию о воздушной обстановке по всем воздушным целям, летящим с любого направления. За счет адаптивного использования широкобазовых сигналов и многочастотной работы всевысотный локатор обеспечивает эффективное обнаружение как наиболее опасных низковысотных целей, так и целей на средних и больших высотах. Обычно антенное устройство всевысотного радиолокатора поднимается на специальной вышке, тем самым достигается обнаружение целей на предельно малых высотах в условиях лесной и сильно пересеченной местности.

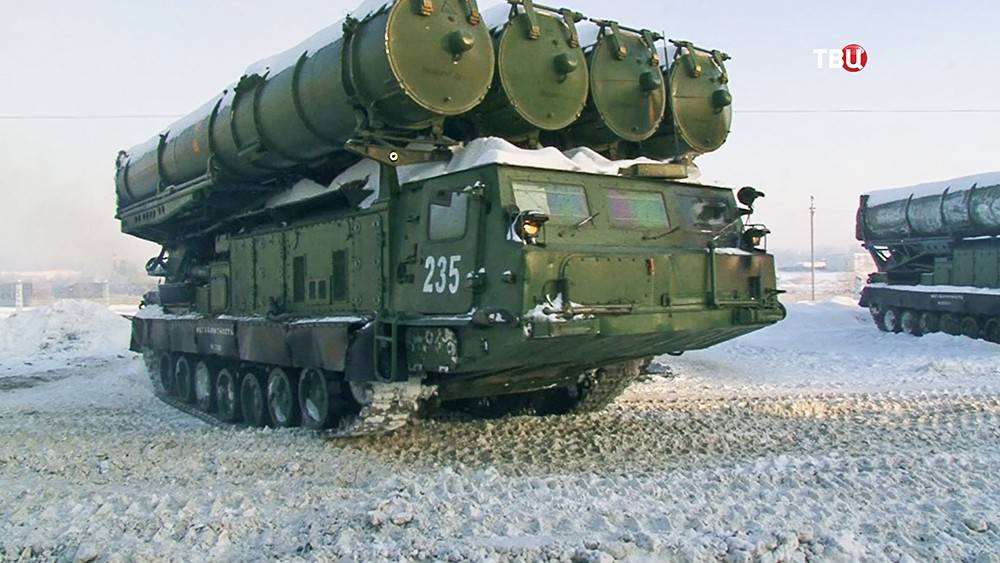

Модификация ЗРК С-300В
Хотя ЗРК С-300В изначально создавался в рамках единой программы с другими модификациями комплекса, позже он был передан другому головному разработчику – НИИ-20 (позже НИЭМИ) и по сути стал отдельным проектом. Разработкой ЗУР для С-300В занималось Свердловское машиностроительное КБ (СМКБ) «Новатор». Пусковые установки и заряжающие машины для комплекса были созданы в ОКБ «Старт», а РЛС «Обзор-3» конструировали в НИИ-208. С-300В получила собственное название «Антей-300В» и до сих пор находится на вооружении российской армии.

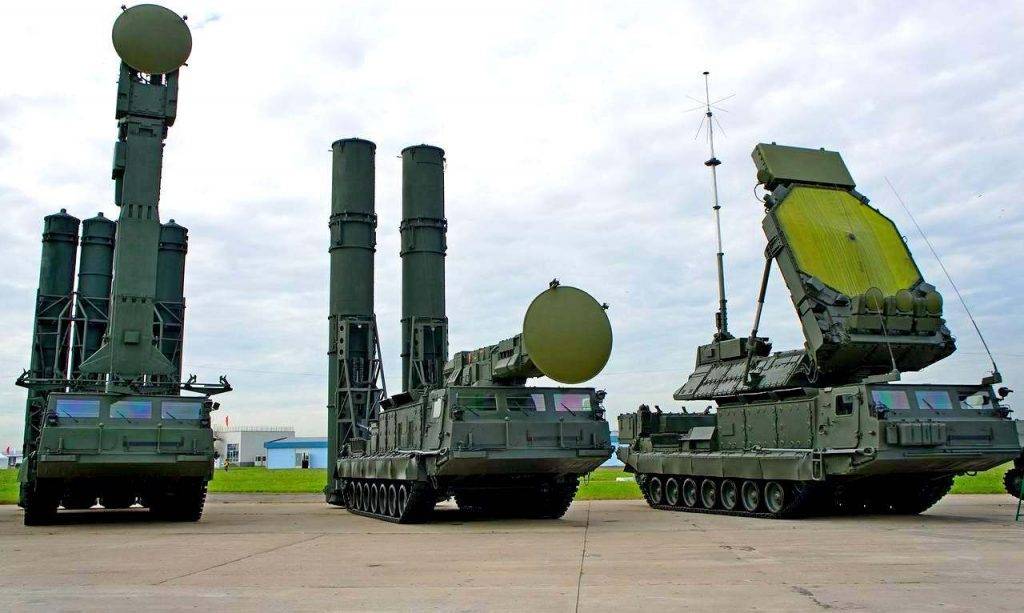

В состав зенитного дивизиона комплекса С-300В входят следующие компоненты:
- командный пункт (9С457) для управления боевой работой ЗРС;
- РЛС кругового обзора «Обзор-3»;
- РЛС секторного обзора «Имбирь»;
- четыре зенитные батареи для поражения воздушных целей.
В состав каждой батареи входили два типа пусковых установок с разными ЗУР, а также две пуско-заряжающие машины для каждой из них.
Изначально С-300В планировалась как фронтовой зенитно-ракетный комплекс, способный бороться с SRAM, крылатыми ракетами (КР), баллистическими ракетами (типа «Ланс» или «Першинг»), самолетами и вертолетами противника при условии массированного их применения и активного радиоэлектронного и огневого противодействия.
Создание ЗРК «Атлант-300В» проходило в два этапа. На первом из них комплекс «научился» уверенно противодействовать крылатым ракетам, баллистическим и аэродинамическими целям.
В 1980-1981 гг. на полигоне Эмба были проведены испытания ЗРК, которые прошли успешно. В 1983 году «промежуточная» С-300В1 была принята на вооружение.
Целью второго этапа разработки было расширение возможностей комплекса, ставилась задача приспособить ЗРК для борьбы с баллистическими ракетами типа «Першинг», аэробаллистическими ракетами SRAM и самолетами-постановщиками помех на дистанциях до 100 км. Для этого в состав комплекса был введен РЛС «Имбирь», новые зенитные ракеты 9М82, пусковые установки и заряжающие машины для них. Испытания улучшенного комплекса С-300В проводились в 1985-1986 гг. и завершились успешно. В 1989 году С-300В была принята на вооружение.
В настоящее время ЗРК С-300В находится на вооружении российской армии (более 200 единиц), а также вооруженных сил Украины, Белоруссии и Венесуэлы.
На базе ЗРС С-300В разработаны модификации С-300ВМ («Антей-2500») и С-300В4.
С-300ВМ – это экспортная модификация комплекса, которая поставлялась в Венесуэлу. Система имеет один тип ракет в двух вариантах, дальность ее стрельбы достигает 200 км, С-300ВМ может одновременно поражать 16 баллистических или 24 воздушных целей. Максимальная высота поражения – 30 км, время развертывания составляет шесть минут. Скорость ЗУР составляет 7,85 Маха.
С-300В4. Самая современная модификация комплекса, она может поражать баллистические ракеты и аэродинамические цели на дистанциях в 400 км. В настоящее время все комплексы С-300В, стоящие на вооружении ВС России, модернизированы до уровня С-300В4.
Что такое комплекс С-500
Более новый комплекс С-500 ”Прометей” является преемником С-400 и в ближайшие 10 лет должен будет постепенно сменить его на боевом дежурстве. Пока комплекс проходит последние испытания, но его технические характеристики должны стать куда более внушительными, чем у предшественников.
Например, дальность работы с целями будет составлять до 3500 километров, что сделает его очень эффективным при обороне от ракет средней дальности. Скорость собственных ракет составит 5 Махов, а сбивать можно будет не только вертолеты, самолёты и беспилотные летательные аппараты, но и межконтинентальные баллистические ракеты на заключительном этапе полета и некоторых средних этапах. В некоторых случаях будет даже возможно обнаружение пуска ракеты и ее уничтожение на самом уязвимом начальном этапе полета.
Пока говорить о реальном применении новых комплексов рано, но АО «Концерн ВКО „Алмаз-Антей“», занимающийся разработкой этой системы, утверждает, что многие части комплекса уже созданы и сейчас активно тестируются.
Сухопутные войска отказались от закупок ЗРПК “Панцирь-С1”
Командование Сухопутных войск отказалось принять на вооружение зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь-С1». Испытания комплекса показали, что он не соответствует заявленным требованиям. Об этом газете «Известия» рассказал источник в главкомате Сухопутных войск.
— Последние войсковые испытания на полигоне Ашулук показали, что технические и боевые характеристики ЗРПК «Панцирь-С1» не соответствуют требованиям Сухопутных войск. Исходя из этого, было принято решение не закупать эти комплексы, — заявил он.
ЗРПК «Панцирь-С1» разработан тульским Конструкторским бюро приборостроения (КБП) на базе комплекса ПВО «Тунгуска». Его задача — прикрывать от воздушного нападения части в бою и на марше, защищать стратегические объекты, прикрывать зенитные ракетные системы большой дальности С-300, С-400 и в перспективе С-500. «Панцирь-С1» также может поражать и наземные цели — пехоту и легкую бронетехнику.
Минобороны РФ ранее закупило десять комплексов «Панцирь-С1», все они сейчас распределены по бригадам Воздушно-космической обороны (ВКО) для прикрытия комплексов С-400 «Триумф». В планах Минобороны закупка еще примерно ста ЗРПК «Панцирь-С1» для бригад ВКО в течение ближайших восьми лет.
Вопрос о поставках «Панцирей» в Сухопутные войска обсуждался несколько лет, проводились сравнительные испытания этих комплексов и зенитно-ракетных комплексов «Тор-М2» концерна ПВО «Алмаз-Антей». Как рассказал «Известиям» представитель российского оборонно-промышленного комплекса, все испытания были не слишком удачными для «Панцирей».
— Ракета не способна поражать маневренные цели, сам комплекс громоздкий и не мобильный, что крайне важно для мотострелковых частей, есть вопросы к радиоэлектронной базе, — сообщил «Известиям» офицер, хорошо знакомый с ситуацией. Кроме того, он отметил, что в современной войне такие комплексы малой дальности бессильны против боевых самолетов, которые атакуют, не заходя в зону действия систем противовоздушной обороны, а против вертолетов противника гораздо эффективнее использовать переносные зенитные ракетные комплексы и стрелковое оружие
В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет
В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет.
— Главной претензией главкомата Сухопутных войск к комплексу является то, что он делается на колесной платформе, а сухопутчики хотят ЗРПК на гусеничном ходу, — подчеркнул он.
По словам руководителя Центра военного прогнозирования полковника Анатолия Цыганка, несмотря на неудачу «Панциря», Минобороны все равно придется оснащать сухопутные части ракетно-пушечными системами ПВО.
— Шесть лет назад была принята концепция, согласно которой подразделения ПВО Сухопутных войск должны оснащаться как ракетными зенитными установками, так и пушечными. Эту концепцию никто пока не отменял. Поэтому Минобороны придется либо доводить «Панцирь-С1», либо искать зарубежные аналоги, которых сейчас нет, — пояснил Цыганок.
При этом заведующий аналитическим отделом Института политического и военного анализа Александр Храмчихин пояснил «Известиям», что неспособность «Панциря» сбивать маневрирующие цели делает его бесполезным оружием.
— Если комплекс не может сбить маневрирующую цель, значит, он не сможет поразить управляемый боеприпас. Пока эта проблема не будет решена, «Панцирь» для сухопутных частей закупать бессмысленно, отметил Храмчихин.
Комплекс «Панцирь-С1» оснащен 12 зенитными управляемыми ракетами 9М335. Дальность пуска — 12 км, высота поражаемых целей — 8 км. Комплекс может наводить одновременно до трех ракет. Артиллерийское вооружение — две 30-миллиметровые автоматические пушки 2А72. Пушки одноствольные. Боевой модуль установлен на крыше кузова боевой машины. Помимо вооружения включает РЛС обнаружения целей и станцию сопровождения цели и ракет. Есть также оптический канал системы управления огнем. В кузове боевой машины размещаются операторы наведения и командир.
warsonline.info
Боевое применение
С-300 никогда не принимала участия в реальных боевых действиях. Эксплуатирующими странами часто проводятся учебные стрельбы С-300, на основе анализа которых различными экспертами она признаётся «очень боеспособной» системой ПВО.
В ходе учебно-боевых и показательных стрельб система неоднократно подтверждала свои высокие возможности по борьбе с различными типами воздушных целей. После первой войны в Персидском заливе (1991) было проведено несколько стрельб ЗРС С-300ПМУ по мишеням-аналогам баллистических ракет типа «Ланс», все цели были поражены. На учениях «Оборона-92» система С-300В обеспечивала поражение самолётов первой же ракетой, а баллистические ракеты уничтожались ею с расходом не более двух ЗУР В 1993 г. на международной выставке современных вооружений в Абу-Даби (1-7 февраля), при проведении показательных стрельб, системой С-300ПМУ1 была сбита учебная цель.
Во время испытаний ЗРС С-300ПМУ2 в КНР стрельбы проводились по 4 типам целей, при этом: имитаторы оперативно-тактической ракеты были сбиты на дальностях 34 и 30,7 км на высотах 17,7 км и 4,9 км соответственно, имитатор самолёта стратегической авиации был поражён на дальности 184,6 км, малоразмерная мишень типа БПЛА уничтожена на дальности 4,6 км, малоразмерная баллистическая цель также уничтожена. В целом весь комплекс испытаний завершился успехом, подтвердив высокие характеристики зенитно-ракетной системы С-300ПМУ2
В ноябре 2010 года расчёты С-300В сбили имитаторы ОТР. В стрельбах участвовали 2 дивизиона С-300В, мишенями служили ракеты-аналоги «Кабан». Годом ранее зенитные ракетные части Северо-западного объединения ВВС и ПВО принимали участие в Воздушно-огневой конференции ВВС на полигоне Ашулук. Плотность удара достигала шести целей в минуту, а всего, за две минуты боя, было уничтожено 14 ракет-мишеней — аналогов перспективных средств воздушного нападения вероятного противника
Сравнение с аналогами
В 1995 году на полигоне Капустин Яр при проведении испытаний системы С-300 (присутствовали делегации из 11 стран) впервые в мире удалось добиться уничтожения оперативно-тактической ракеты типа Р-17 «Scud» в воздухе: в точке перехвата подрыв боевого снаряжения зенитных ракет С-300 вызвал инициирование боевой части ракеты При этом мишени Ла-17М, баллистическая ракета 8К14 (5С1Ю), стартовавшая с дальности 70 км от ЗРК, и ракета-мишень «Кабан» на базе метеоракеты МР-10, имитирующая малоразмерную БР, были уничтожены со 100 % результативностью. Для сравнения, четырьмя годами ранее, во время войны в Персидском заливе комплексы «Пэтриот» не смогли показать высокой эффективности, так как в основном поражали корпус ракет данного типа, не уничтожая БЧ ракеты-цели, а только отклоняя её. Впрочем, учитывая низкую собственную точность ракет типа Р-17, критерий причисления поражённых ракет к «сбитым» носит субъективный характер и реальная эффективность основного соперника С-300 вряд ли может быть оценена достоверно. Более же поздние модификации ЗРК «Пэтриот», отличающиеся большей точностью наведения, более совершенным ПО и наличием нового взрывателя, обеспечивающего детонацию боевой части при достаточном приближении к ракете противника, в 2003 году в войне с Ираком дали уже иные результаты — все 9 запущенных Ираком «Скадов» были сбиты.
В апреле 2005 НАТО провели учения во Франции и Германии под названием Trial Hammer 05, целью которых являлась отработка приёмов подавления ПВО противника. Участвующие страны были довольны тем, что словацкие воздушные силы предоставили С-300ПМУ, поскольку это дало НАТО уникальную возможность ознакомиться с системой.
Изучив в 1996 году, в ходе совместных израильско-греческих авиаучений, комплекс С-300ПМУ1, закупленный Кипром, израильские специалисты заявили, что определили слабые места этого варианта комплекса. Израиль, обеспокоенный возможностью поставки комплексов С-300 в Иран и Сирию, направил значительные усилия на создание систем радиоэлектронного противодействия конкретно этой ракетной системе (2008 год)
В период с по 2015 годы Россия участвовала в тендере на поставку С-300 в Турцию, однако ей не удалось одержать в нём победу. Позднее этот тендер был отменён.
Тактико-технические характеристики ЗРС С-300ПМУ2 Фаворит
Дальность поражения С-300ПМУ2 Фаворит
— Дальность поражения аэродинамических целей: максимальная — 200,0 км; минимальная — 3,0 км — Высота поражения: максимальная — 27,0 км; минимальная — 0,01 км — Максимальный курсовой параметр, км: ±195
— Дальность поражения баллистических ракет: максимальная — 40,0 км — Высота поражения баллистических ракет: максимальная — 25,0 км; минимальная — 2,0 — Максимальный курсовой параметр, км: ±(25—35)
— Количество одновременно обстреливаемых целей: до 6 — Количество одновременно наводимых ракет: до 12
— Максимальная скорость поражаемых целей: до 2800 м/с — Время реакции, с: 8-10 — Время развертывания/свертывания, мин: 5
— Количество ракет на ПУ, шт: 4 — Масса боевой части ракеты, кг: 180 — Вероятность поражения одной ракетой: аэродинамических целей 0,8—0,95; баллистических ракет 0,8—0,97
Скорость С-300ПМУ2 Фаворит
— Скорость передвижения боевых средств: по шоссе — 60,0 км/ч; по грунтовым дорогам — 30,0 км/ч
