Зенитно-ракетный комплекс «Бук»

Эксплуатация средств комплекса С-125.

1).Рекомендации и предложения по обеспечению увеличения сроков эксплуатации СНР С-125,С-125М в климатической зоне “А”.  http://Продление сроков экспл. СНР С-125.djvu

2).Отчет о НИР.Исследование результатов войсковой эксплуатации ракет 5В27Д в условиях Лаоса (в сравнении с Вьетнамом).  http://Рез-ты войсковой экспл. ракет в Лаосе.djvu

3).Отчет о НИР.Исследование результатов длительной эксплуатации ракет 5В27У  в условиях Польши.  http://Рез-ты войсковой экспл. ракет в Польше.djvu

4).Акт по результатам комплексног технического обследования (КТО) ракет 5В27 в Лаосе  http://акт по рез-там КТО ракет 5в27 в Лаосе.djvu

5).Заключение о надежности бортового оборудования (БА) ракет 5В27 эксплуатировывшихся в Венгрии,Кубе,Танзании и Вьетнаме  http://закл о надеж БА ракет 5В27 экспл-ся в Венгрии,Кубе,Танзании и Вьетнаме.djv

6).Оценка ТС ракет 5В27 в Мали.http://оценка тс ракет 5в27 в Мали.djvu

7).Заключение по оценке ТС (технического состояния) ракет 5В27 в Ливии,Ираке и Сирии.  http://оценка тс 5в27 в ливии,ираке,сирии.djvu

8).Исследование длительного воздействия эксплуатации ракет 5В27 в Танзании. http://Исслед.длит.экспл.5в27 в танзании.djvu

9).Оценка показателей надежности ЗРК С_125 и С-125М  http://показ.надеж. с-125 и с-125м.djvu

10).Отчет о ТС ракет 5В27 в Ираке  http://отчет о ТС 5в27 в Ираке.djvu.html

11).Инструкция по воздушной транспортировке С-125. 1974 г.  http://с125 инстр по возд.djvu

new 12).Инструкция о гарантийном обслуживании зенитного управляемого ракетного вооружения,поставляемого на экспорт,и оказании технической ипомощи при его эксплуатации.1965 г. http://инстр по дор загран.djvu

new 13).Положениеоб организации и порядке проведения модернизациипоставленных на экспорт вооружений и военной техники   ПВО страны (выписка) 1977 г.

Тактико-технические характеристики ЗРК средней дальности 9К317 “Бук-М2”

  • Дальности поражения целей, км. – 3 -50
  • Высота поражения целей, км. – 0,015 – 25
  • Число одновременно сопровождаемых целей, шт .- до 24
  • Количество ЗУР, шт. – 4
  • Время реакции комплекса, сек. – менее 10
  • Время между выстрелами, сек – 4
  • Вероятность поражения аэродинамических целей (неманеврирующий самолет) одной ракетой – 0,9 – 0,95
  • Вероятность поражения целей с ЭРП на уровне до 0,05 м2 одной ракетой – 0,6 – 0,7
  • Максимальная скорость поражения приближающихся целей, м/с – 1200
  • Максимальная скорость поражения удалающихся целей м/с – 500
  • Время готовности с марша 1-й секции, мин. – 5
  • Время готовности с марша 2-й секции, мин. – 10 – 15
  • Время смены позиций с включенной аппаратурой, сек. – 20
  • Стабильная работа при мощности активных помех, Bт/МГц – до 1000
  • Тип канала оптико-электронной системы (ОЭС) – матричный
  • Число каналов оптико-электронной системы (ОЭС) – 2 (субматричный тепловизионный и телевизионный)
  • Всесуточная работа СОУ – Да, в режиме ОЭС (практически без СВЧ – излучения)
  • Рабочие температуры, град С – + 55
  • Стабильная работа в условиях высокой запыленности – Да
  • Порывы ветра, м/с – до 27
  • Максимальная скорость движения боевых машин комплекса по шоссе, км/ч – 65 км/ч
  • Максимальная скорость движения боевых машин комплекса по грунтовой дороге, км/ч – 45
  • Запас хода боевых машин комплекса, км – 500
  • Общий ресурс боевых средств, лет – 20

О средствах управления

Зенитный ракетный комплекс оснащен:

  • Командным пунктом 9С510. Транспортируется при помощи гусеничного шасси или колесного полуприцепа, использующего тягач. Время на реакцию занимает не более 2 с. Весит до 30 тонн. В экипаже 6 человек.
  • Радиолокационной станцией (РЛС) 9С36, осуществляющей обнаружение целей и наведение ракет в лесистой местности. Станция комплектуется антенной, которая поднимается на высоту до 22 метров. Антенна представляет собой фазированную решетку, обеспечивающую электронное сканирование. Станция устанавливается на гусеничных шасси или на колесных полуприцепах с тягачами. РЛС выявляет цель на дистанции до 120 км. Станция способна одновременно обнаружить до 10 целей, выделив из них четыре приоритетные. На гусеничных шасси станция весит до 36 т, на колесных – 30 т. В экипаже четыре человека.

Радиолокационной станцией 9С18М1-3, выполняющей обнаружение цели. Представляет собой фазированную волноводно-щелевую решетку. Работает станция в несколько этапов. Вначале воздушное пространство сканируется лучом в вертикальной плоскости. Затем полученные данные при помощи телекодовых линий передаются в командный пункт. Дальность обнаружения – 160 км. Обзор длится в течение 6 сек. Специально для автоматической защиты от помех активного характера для станции предусмотрена мгновенная перестройка импульсов и блокировка интервалов дальности. Весит станция до 30 т. Чтобы перевести ее из боевого положения в походное и наоборот, достаточно пяти минут. В экипаже предусмотрено наличие трех человек.

Боевое применение

  • Грузино-абхазский конфликт — в результате ошибочной идентификации российским ЗРК «Бук» сбит абхазский штурмовик L-39, при этом погиб командующий ПВО Абхазии Олег Чанба.
  • Первая чеченская война — один отдельный зенитно-ракетный дивизион использовался российскими войсками
  • Вооружённый конфликт в Южной Осетии (2008) — по заявлению Минобороны России, в ходе войны в Южной Осетии в 2008 году комплексами «Бук-М1» украинского дивизиона в Грузии были сбиты все четыре официально признанных потерянными российских боевых самолёта (ракетоносец-бомбардировщик Ту-22М и три штурмовика Су-25).
  • Вооружённый конфликт на востоке Украины — 17 июля 2014 года комплексом «Бук»сбит самолёт Boeing 777 на востоке Донецкой области в районе села Грабово недалеко от города Тореза. Объединённая следственная группа (JIT), в которую вошли представители Нидерландов, Бельгии, Австралии и Украины представила доклад, согласно которому «Бук», сбивший самолёт, принадлежал 53-й бригаде ПВО российских вооружённых сил. Стороны конфликта регулярно делают заявления с обвинением оппонента.
  • Гражданская война в Сирии — Сирийские ПВО отразило ракетный удар США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Из комплексов «Бук» было выпущено 29 ракет поразивших 24 цели. Министерства обороны США опровергает эти заявления, согласно данным Пентагона все заявленные цели были поражены, ПВО Сирии не смогли перехватить ни одной ракеты или самолёта.

Учебник по РСН-75В.

Для желающих узнать, как устроена и работает знаменитая РСН-75В(«Волхов») предлагается учебник по системе.Для облегчения скачивания электронная версия учебника разбита на более короткие файлы.

Перечень файлов:

Часть 1.Общая характеристика ЗРК С-75В-.

. Глава1 .Принципы работы ЗРК С-75В.Глава 2. Основы построения СНР.Ссылка:http://первая часть 75.djvu

Часть 2. Материальная часть станции наведения ракет РСН-75В.

  Глава 1.  Общие сведения о станции. Ссылка:http://учебн.с-75м ч.2-1.djvu

   Главы 2 и 3. Антенно-фидерная и передающая системы.Ссылка:http://учебн.с-75м ч.2-2.djvu

  Глава 4.  Приемная система. Ссылка:http://учебн.с-75м ч.2-3.djvu

  Глава 5.  Система СДЦ. Ссылка:http://учебн.с-75м ч.2-4.djvu

  Глава 6. Координатная система.Ссылка:  http://учебн.с-75 ч.2-5.djvu

   Глава 7.Индикаторная система http://ГЛАВА 7.djvu

   Глава 8.Система управления положением антенны,пусковых и горизонтальной меткой http://ГЛАВА 8.djvu

   Глава 9.Система выработки команд управления (СВК).http://глава 9.djvu

   Глава 10.Система передачи команд (СПК).http://глава 10.djvu

   Глава 11.Аппаратура эксплуатационного контроля http://глава 11.djvu

   Глава 12.Иммитационная аппаратура. http://глава 12.djvu

   Глава 13.Автоматизированный прибор пуска АПП-75.http://глава 13.rar

   Глава  14.Система питания комплекса С-75М и оглавление  http://глава 14 и оглавление.djvu

Структура войск ПВО

Структура противовоздушной обороны подразделяется на:

  • Войсковая ПВО ВС, которая включает части ПВО СВ, ВДВ, береговые ВМФ.
  • ПВО Воздушно-космических сил РФ, перекрывающих территорию с важными военными объектами (ПВО-ПРО – войска противоракетной и противовоздушной обороны).

Начиная с 1997 года, действует своя ПВО, образованная в Воздушных силах. В состав этих войск входит ПВО Сухопутных войск, задача которых заключается в обеспечении качественных прикрытий военных объектов и армейских соединений в местах расквартирования от ракетного нападения и воздушного противника, а также при перегруппировках и во время боев.

ПВО Сухопутных войск вооружены различными средствами противодействия врагу, которые способны поражать цели на разных высотах:

  • больше 12 км (в стратосфере);
  • до 12 км (больших);
  • до 4 км (средних);
  • до 1 км (малых);
  • до 200 метров (предельно малых).

По дальности обстрела противовоздушное вооружение делиться на:

  • больше 100 км – дальнего действия;
  • до 100 км – средней дальности;
  • до 30 км – малой дальности;
  • до 10 км – ближнего действия.

Постоянное совершенствование войск ПВО состоит в улучшении их мобильности, расширении возможностей обнаружения и сопровождения противника, сокращении времени перевода в боевое состояние, перекрытия секторов поражения для 100% уничтожения атакующих аппаратов.

С 20015 года образованы Военно-космические силы РФ (ВКС), в состав которых входят самостоятельные войска ПВО-ПРО. Главная задача нового воинского образования заключается в противостоянии нападению противника в атмосфере и за ее пределами с целью перехвата атакующих разделяющихся боевых баллистических головок и маневренных крылатых ракет для обеспечения защиты важнейших пунктов в Московской области.

Краткая история войск ПВО РФ

Началом формирования подразделений войсковой ПВО выступил приказ генерала Алексеева – главнокомандующего штаба Верховного Главнокомандующего от 13 декабря 1915 года, которым было объявлено о формировании отдельных четырехорудийных легких батарей для стрельбы по воздушному флоту. Согласно приказу Минобороны РФ от 9 февраля 2007 года – 26 декабря является датой создания войсковой противовоздушной обороны.

В 1941 году система ПВО СССР разделили на ПВО территории страны и Войсковую.

В 1958 году в составе Сухопутных войск был создан отдельный вид войск – войска противовоздушной обороны Сухопутных войск.

В 1997 году сформировались войска войсковой противовоздушной обороны Вооруженных Сил РФ, в результате слияния войск противовоздушной обороны Сухопутных войск, соединений, воинских частей и подразделений ПВО Береговых войск ВМФ, соединений и воских частей ПВО резерва Верховного Главнокомандующего.

26 декабря в Вооруженных Силах России отмечается день войсковой противовоздушной обороны.

Перечислим начальников Войск ПВО Сухопутных войск и ПВО ВС РФ

  • начальник войск ПВО Сухопутных войск ВС РФ – генерал-полковник Духов Б. И. – 1991-2000 гг.;
  • начальный Войсковой ПВО – генерал-полковник Данилкин В.Б. – 2000-2005 гг.;
  • начальник Войсковой ПВО – генерал-полковник Фролов Н. А. – 2008-2010 гг.;
  • начальник Войсковой ПВО генерал-майор Круш М. К. – 2008-2010 гг.;
  • начальник войск ПВ Сухопутных войск ВС РФ – генерал-майор (с 2013 года генерал-лейтенант) Леонов А. П. – 2010 год и до настоящего времени.

Российская Федерация – единственная страна в мире, которая имеет эшелонированную, полномасштабную, комплексную систему воздушно-космической обороны. Технической основой ВКО выступают системы и комплексы противоракетной и противовоздушной обороны, предназначенные для решения самых разных задач: начиная от тактических и заканчивая оперативно-стратегическими. Технические показатели комплексов и систем ВКО обеспечивают надежное прикрытие войск, важных объектов промышленности, государственного управления, транспорта и энергетики.

По словам специалистов, зенитно-ракетные системы и комплексы – самые сложные военные машины. Помимо радио и лазерного оборудования, они оснащены специальными средствами, которые осуществляют воздушную разведку, слежение и наведение.

Модификации

Колёсная ПУ ЗРК «Бук-М2» (на шасси МЗКТ-6922) на выставке военной техники посвящённой 65-летию полигона «Капустин Яр», г. Знаменск.

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

Самоходная огневая установка 9А317 комплекса «Бук-М2»

9К37М1 «Бук-М1»

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг».

9К37М1-2 «Бук-М1-2»

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1-2 «Бук-М1-2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с по 1996 годы. В 1998 году ЗРК 9К37М1-2 «Бук-М1-2» был принят на вооружение армии Российской Федерации.

9К317 «Бук-М2»

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации.

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э»-«Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП».

«Бук-М2Э» в состоянии эффективно уничтожать цели, обладающие эффективной площадью рассеяния (ЭПР) на уровне до 0,05 м² с вероятностью поражения на уровне 0,6-0,7, время на смену позиции после развёртывания (5 минут), составляет всего 20 секунд

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150–200 километров..

9К317М «Бук-М3»

Комплекс на новой элементной базе с прежней модернизированной ракетой и значительно повышенными возможностями.

Принятие на вооружение «Бук-М3» планируется до конца 2015 года.

9К37МБ «Бук-МБ»

В мае 2005 года в Минске представлен Белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».

Машины на базе «Бук»

На базе шасси разработана система уничтожения беспилотных аппаратов и высокоточных боеприпасов путём атаки СВЧ излучением с целью разрушения их электронных компонентов. Эффективная дальность более 10 км. Система обеспечивает новый уровень обороны. Не имеет мировых аналогов.

Эволюция “Тора”

Согласно данным открытых источников, первая модификация ЗРК семейства “Тор” поступила на вооружение в 1986 году. С 2011 года в войска поступает модификация комплекса “Тор-М2У”. Боевая машина обеспечивает всеракурсное поражение воздушных целей, в том числе поражающих элементов высокоточного оружия. ЗРК позволяет вести разведку в движении по любой местности и осуществлять одновременный обстрел четырех воздушных целей в заданном секторе.

Современный “Тор-М2” начал поступать в войска с 2016 года. По сравнению с прежними модификациями в нем в полтора-два раза улучшены характеристики зоны поражения, возимого запаса зенитных управляемых ракет, помехозащищенности и другие. Он способен уничтожать цели, летящие со скоростью до 700 м/с, на дальности до 12 км и высоте до 10 км. Батарея, состоящая из четырех машин, может одновременно атаковать 16 целей.

В 2016 году концерн ВКО “Алмаз-Антей” начал работу над арктическим вариантом ЗРК малой дальности — “Тор-М2ДТ”. Новая версия установлена на шасси двухзвенного гусеничного тягача ДТ-30ПМ-Т1 (ДТ — двухзвенный тягач).

В 2018–2019 годах уже может появиться морская версия “Тора”. Об этом сообщили в пресс-службе концерна “Алмаз-Антей” в ходе выставки KADEX 2016. При этом по ряду параметров корабельная версия комплекса будет превосходить существующих представителей семейства “Тор”.

Этот вопрос концерном проработан, и учитывая опыт предприятий кооперации по производству и монтажу комплексов типа “Оса”, “Кинжал” и других на кораблях ВМФ, а также возможность применения комплектующих серийно выпускаемых сухопутных образцов ЗРК “Тор”, можно сделать вывод о создании “морской” версии “Тор” в кратчайшие сроки (первые образцы ЗРК могут появиться в 2018–2019 годах), причем при минимальных затратах

пресс-служба концерна ВКО “Алмаз-Антей”

В 2016 году главный конструктор зенитных ракетных комплексов Ижевского электромеханического завода “Купол” (входит в концерн “Алмаз-Антей”) Иосиф Дризе (создатель ряда современных средств ПВО, скончался в ноябре 2016 года — прим. ТАСС) заявлял, что в перспективе “Тор” станет полностью роботизированным и сможет сбивать цели без участия человека. Как говорил Дризе, ЗРК и сейчас может работать без участия человека, но в ряде случаев оператор необходим в условиях сильных помех. Кроме того, на предприятии занимаются увеличением возможностей “Тора” по уничтожению крылатых ракет, созданных с использованием технологий “стелс”.

Технические характеристики

Шасси для СОУ разработано Мытищинским Машиностроительным Заводом. На шасси использована гидромеханическая трансмиссия третьей серии с электронным блоком управления. Разработан новый интерьер и система защиты экипажа от подрыва. Увеличена грузоподъемность шасси под большее количество ракет (шесть в транспортно-пусковых контейнерах — против четырёх у «Бук-М2», установленных открыто). Артиллерийская часть пускового устройства разработана на НПП «Старт» в 2006 году.

Сравнительный чертёж ЗУР 3М9, 9М38М1, 9М317 и 9М317МЭ

Зенитный дивизион «Бук-М3» имеет 36 целевых каналов. Как и ЗРК «Бук-М2», новый ЗРК «Бук-М3» имеет в своём составе , что позволяет обнаружить крылатую ракету на высоте 10 м и удалении 40 км. Комплекс способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 5 м до 35 км. В Военной академии войсковой противовоздушной обороны имени Маршала Советского Союза А. М. Василевского, где готовят специалистов для зенитных ракетных комплексов и систем средней дальности, отмечают, что возможности «Бука» с обновленной ракетой существенно превосходят потенциал предыдущих ЗРК. Один дивизион таких комплексов может сопровождать и обстреливать до 36 целей, поражая их практически со стопроцентным результатом.

Пусковая установка (ПУ) 9А316М

Ракета 9М317М на этапе испытаний показала наилучшие характеристики. Она поразила мишени, имитирующие по характеристикам не только самолёты армейской, тактической и стратегической авиации и вертолеты, но и тактические баллистические и стратегические крылатые ракеты, а также ракеты противокорабельных комплексов. В ходе выполнения практических стрельб была подтверждена эффективность поражения противокорабельных ракет, летящих на сверхмалых высотах до пяти метров. Телетепловизионная система используется для обнаружения целей, их захвата и пассивного сопровождения в автоматическом режиме в любое время суток, и является всепогодной. Комплекс будет комплектоваться ракетами 9М317М с осколочно-фугасной боевой частью разработки концерна «Алмаз-Антей» производства Долгопрудненского НПП, имеющими более высокую скорость и выдерживающими большие боковые перегрузки по сравнению с ракетами комплекса «Бук-М2». Ракета 9М317М оснащена инерциальной системой управления с активной радиолокационной ГСН, что позволяет атаковать высокоманевренные цели в условиях сильного радиоэлектронного противодействия, поражать все существующие аэродинамические цели, наземные и надводные цели или оперативно-тактические ракеты. Старт ракеты осуществляется на основном двухрежимном (старт — марш) . Установлена система объективного контроля, созданная на базе современного программного обеспечения с использованием новейшего . Многофункциональная РЛС для СОУ 9А317М создана на ОКР «Авторитет», разработчик — НИИП им. В. В. Тихомирова. Транспортно-заряжающая машина (ТЗМ) 9Т243М разработана и производится на НПП «Старт». Почти все системы ЗРК «Бук-М3» построены на новой элементной базе. Для связи на комплексе установлены современные цифровые средства связи, обеспечивающие бесперебойный обмен как речевой информацией, так и кодированными данными целераспределения и целеуказания. Наведение ракеты возможно выполнять в различных режимах работы: только по ГСН ракеты, в командном режиме, в смешанном.

В одном из вариантов исполнения — колёсное шасси семейства МЗКТ-6922 для комплекса «Бук-М3» будет производиться в Белоруссии на Минском заводе колёсных тягачей (Volat).

Эскиз ракеты 9М317МЭ

В ракетах комплекса применяется стержневая БЧ с направленным подрывом по целям на высоте до 5 метров. БЧ способна пробивать высокопрочные материалы.

Стартовые и наземные средства комплекса

  • Командный пункт 9С510М — число целевых каналов дивизиона — 36.
  • Станция обнаружения и целеуказания 9С36М — сопровождение целей в диапазоне: дальности от 2,5 до 70 км; высоты от 0,005 до 35 км; скорости до 3000 м/с.
  • Гусеничная самоходная огневая установка (СОУ) 9А317М — несёт 6 ракет в на подъемной рампе с многофункциональной .
  • Пусковая установка (ПУ) 9А316М — несёт 12 ракет в ТПК на подъемной рампе.
  • Транспортно-заряжающая машина (ТЗМ) 9Т243М.
  • Ракета 9М317М для уничтожения всех типов целей в воздухе в условиях сильного противодействия не исключая сложно и интенсивно маневрирующие цели, а также расположенные на воде и на земле.

Основные ТТХ

Сравнительная таблица ТТХ ЗРК «Бук» различных модификаций

9К37 «Бук»

9К37М1 «Бук-М1»

9К37М1-2 «Бук-М1-2»

9К317 «Бук-М2»

9К317Э «Бук-М2Э»

9К317М «Бук-М3»

Начало серийного производства1979198319982008Экспортный2016
Зона поражения по дальности, км
— самолётов типа F-153,5..25—303..32—353..453..503..40—452,5..70
— ТБР типа MGM-52 «Ланс»до 2015..20до 20
— ПРР типа AGM-88 HARMдо 20до 2015..20
— КР типа AGM-8620..2520..2520..2620..26
— надводных целей типа Эсминец3..253..25
Зона поражения по высоте, км
— самолётов типа F-150,015..250,015..220,015..250,01..250,015..22—250,015..35
— ТБР типа MGM-52 «Ланс»2..162..16
— ПРР типа AGM-88 HARM0,1..150,1..150,1..15
Количество одновременно обстреливаемых целей181822242436*
Вероятность поражения цели одной ЗУР
— истребителя0,8..0,90,8..0,950,9..0,950,9..0,950,9..0,950,9999[неавторитетный источник?]
— вертолёта0,3..0,60,3..0,60,3..0,60,7..0,80,3..0,4
— крылатой ракеты0,25..0,50,4..0,60,5..0,70,7..0,80,7..0,8
Максимальная скорость поражаемых целей, м/с8008001100110011003000

Классификация

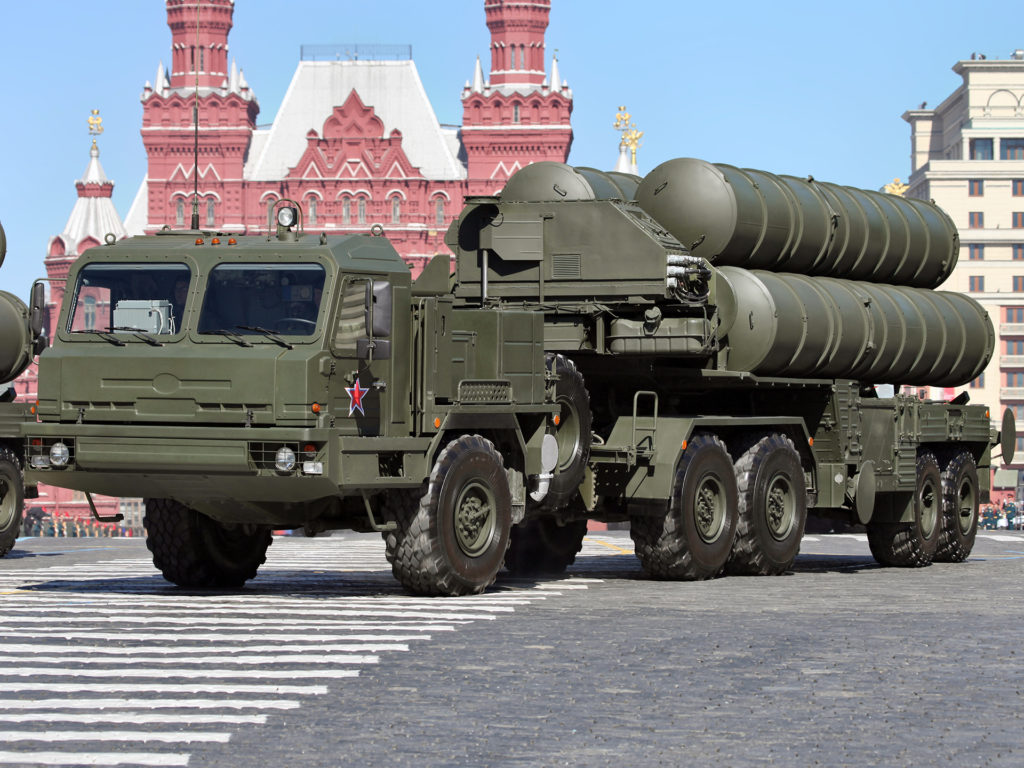

Подвижной состав . Слева направо: РЛО 64Н6Е2, командный пункт (пункт боевого управления) 54К6Е2 и пусковая установка 5П85

По театру военных действий:

  • корабельные
  • сухопутные

Сухопутные ЗРК по мобильности:

  • стационарные
  • малоподвижные
  • мобильные

По способу движения:

  • переносные
  • буксируемые
  • самоходные

По дальности

  • ближнего действия
  • малой дальности
  • средней дальности
  • большой дальности
  • сверхбольшой дальности (представлены единственным образцом CIM-10 Bomarc)

По способу наведения (см. способы и методы наведения)

  • с радиокомандным управлением ракетой 1-го или 2-го рода
  • с наведением ракет по радиолучу
  • с самонаведением ракеты

По способу автоматизации

  • автоматические
  • полуавтоматические
  • неавтоматические

По подчинению:

  • полковые
  • дивизионные
  • армейские
  • окружные
