Зенитно-ракетный комплекс средней дальности “БУК-М2” (Россия)

Пускозаряжающая машина 9А39

Машина предназначена для: перевозки и хранения ракет (один боекомплект на пусковой установке готовый к пуску, второй боекомплект расположен на транспортных опорах), заряжания огневой установки, контроля технического состояния ракеты, предстартовой подготовки, проведения поочередных пусков ракет. Для решения этих задач в состав машины входит:

  • транспортно-пусковое устройство;
  • транспортные опоры для транспортировки ракет;
  • вычислительная машина;
  • грузоподъемный агрегат.

Ракета предназначена для поражения объектов противника в зоне дежурства комплекса ПВО.

Состав ракеты:

  • головная часть;
  • переходный шпангоут;
  • двигательная установка;
  • хвостовой отсек.

Компоновка узлов и агрегатов ракеты выполнена так, чтобы обеспечить четкое движение по траектории к цели. Она имеет специальную систему наведения с полуактивным принципом работы.

Двигательная установка одноступенчатая со смесевым твердым топливом. Основным поражающим элементом является осколочно-фугасная боевая часть массой 70 килограмм. Подрыв производится на расстоянии не более 17 метров от цели. Поражение осуществляется осколками и воздействием взрывной волны. Общая масса ракеты составляет 685 килограмм.

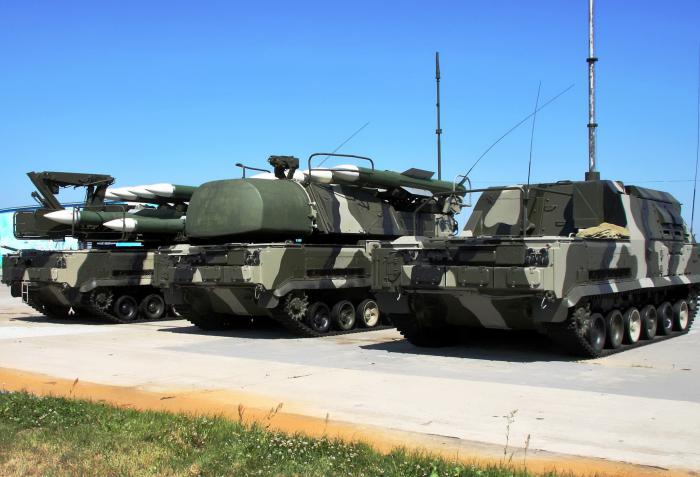

Состав комплекса «Бук-М1-2»

Самоходная огневая установка 9А310 ЗРК Бук-М1-2

  • 1 × Командный пункт 9С470М1-2
  • 6 × Самоходная огневая установка 9А310М1-2
  • 3 × Пускозаряжающая установка 9А39М1
  • 1 × Станция обнаружения целей 9С18М1
  • машина технического обслуживания (МТО) 9В881М1-2 с автоприцепом ЗИП 9Т456
  • мастерская технического обслуживания (МТО) АГЗ-М1
  • машины ремонта и технического обслуживания (МРТО): МРТО-1 9В883М1
  • МРТО-2 9В884М1
  • МРТО-3 9В894М1

транспортная машина 9Т243 с комплектом технологического оборудования (КТО) 9Т3184
автоматизированная контрольно-испытательная подвижная станция (АКИПС) 9В95М1
машина (мастерская) ремонта ракет 9Т458
унифицированная компрессорная станция УКС-400В
подвижная электростанция ПЭС-100-Т/400-АКР1

Как боевая единица комплекс представляет собой отдельный зенитно-ракетный дивизион, состоящий из батареи управления — КП, станции обнаружения целей и 3-х огневых батарей (2 СОУ и 1 ПЗУ). Дополнительно СОУ 9А310М1-2 может быть приданы средства ЗРК «Куб», то есть СПУ 2П25 и СУРН 1С91 с СПУ 2П25.

ЗРК Бук-М1-2 – видео

Одним из существенных отличий ЗРК “Бук-М1-2” от комплекса “Бук-М1” является наличие в составе СОУ 9А310М1-2 лазерного дальномера, позволяющего успешно проводить боевую работу по надводным и наземным целям с выключенным СВЧ-излучением, что заметно улучшает характеристики помехозащищенности, скрытности и живучести комплекса.

Реализованный в комплексе “Бук-М1-2” режим “координатной поддержки” позволяет успешно решать боевые задачи при интенсивном воздействии на комплекс активных помех.

Комплекс обеспечивает поражение аэродинамических целей с максимальными скоростями приближения 1100-1200 м/с и удаления – 300 м/с в зоне по высоте от 15 м до 25 км, по дальности от 3 до 42 км. Обеспечивает поражение крылатых ракет (КР) на дальностях до 26 км, тактических баллистических ракет (ТБР) – на дальностях до 20 км. Зона поражения комплекса при стрельбе по надводным целям – до 25 км. Вероятность поражения одной ракетой 0,8-0,9, работное время 20 с. Время развертывания комплекса из походного положения в боевое до 5 мин. Боевые средства комплекса смонтированы на высокопроходимых самоходных гусеничных шасси, обеспечивающих передвижение как по шоссе, так и по грунтовой дороге и бездорожью с максимальной скоростью 65 км/ч. Запас хода по топливу – 500 км с сохранением запаса для двухчасовой боевой работы.

Комплекс обеспечивает работу при температурах окружающей среды от -50°С до +50° С и высоте над уровнем моря до 3000 м, а также в условиях применения ядерного и химического оружия.

Средства комплекса оборудованы автономными системами электропитания, вместе с этим обеспечена возможность работы от внешних источников питания. Время непрерывной работы средств комплекса -24 часа.

В состав комплекса входят боевые средства:

Командный пункт 9С470М1-2, предназначенный для управления боевыми действиями комплекса (один);

Станция обнаружения целей 9С18М1, обеспечивающая обнаружение воздушных целей, опознавание их государственной принадлежности и передачу информации о воздушной обстановке на командный пункт (одна);

Самоходная огневая установка 9А310М1-2, обеспечивающая боевую работу как в составе комплекса в заданном секторе ответственности, так и в автономном режиме и осуществляющая обнаружение, захват цели, опознаваниеее государственной принадлежности и обстрел сопровождаемой цели (шесть);

Пуско-заряжающая установка 9А39М1-2, предназначенная для пуска, транспортирования и хранения ракет 9М317, а также производства с ними погрузочно-разгрузочных работ (три, придаются двум СОУ 9А310М1-2);

Зенитная управляемая ракета 9М317, предназначенная для поражения воздушных, надводных и наземных целей в условиях интенсивного радиопротиводействия противника.

Высокая боевая готовность комплекса 9К37М1-2 поддерживается с помощью придаваемых технических средств.Все технические средства, кроме ПЭС-100 и УКС-400В, смонтированы на шасси автомобилей “Урал-43203” и ЗИЛ-131.В настоящее время параллельно с серийным освоением комплекса “Бук-M1 -2” ведутся работы по существенной модернизации комплекса, направленные на значительное улучшение его тактико-технических характеристик.

Направления модернизации ЗРК “Бук-М1-2”:

В состав комплекса вводится мобильная станция автоматического обнаружения источников радиоизлучения “Орион”, что обеспечивает информационную поддержку и повышает эффективность комплекса в условиях массированного применения организованных помех и противорадиолокационных ракет;

СОУ 9А310М1-2 и ПЗУ 9А39М1-2 оснащаются системами объективного контроля (СОК), что обеспечивает оперативный документированный контроль процесса боевой работы самоходной огневой установки (СОУ) и пуско-заряжающей установки (ПЗУ) с выводом информации на специальную электронно-вычислительную машину.СОК может быть использована при контроле за действиями экипажа огневой установки в процессе его обучения.

Где и как оформлять?

Что нужно для того, чтобы получить разрешение или лицензию:

  1. Для получения лицензий и разрешений необходимо обратиться отдел в Управления лицензионно-разрешительной работы ОВД Росгвардии (УЛРР) по месту жительства с соответствующем пакетом документов.
  2. Заявление на лицензию на приобретение рассматривается в течении 30 дней.
  3. Лицензия предоставляет право на покупку в течение 6 месяцев.
  4. После покупки оружия необходимо его зарегистрировать в ОВД в течение 14 дней, и, при необходимости, получить разрешение на хранение и ношение.
  5. Оформление разрешения занимает еще до нескольких недель.

Огневая мощь

Ракета 9М317 является самым грозным оружием ЗРК «Бук М2». Дальность поражения ЗУР составляет 50 км. При этом ракета способна уничтожить цель, парящую в воздухе на высоте в 25 км. В установку интегрирована система инерциального управления с полуактивной радиолокацией ГСН версии 9Э420. Сама ракета имеет массу 715 кг. Скорость полета составляет 1230 м/с. Размах крыльев достигает 0,86 м. Взрыв охватывает радиус в 17 м. В комплекс входит и гусеничная установка 9А317. Она позволяет своевременно обнаружить, распознать и вести наблюдение за воздушной целью. После анализа типа летательного аппарата 9А317 вырабатывает решение задачи поражения и совершает пуск ракеты. Во время полета установка осуществляет не только передачу команд боеголовке, но и предварительно оценивает результаты атаки. Огонь может вестись автономно в заданном секторе либо в составе ЗРК после указания цели с командного пункта. Станция радиолокации установки 9А317 имеет антенную фазированную решетку с возможностью электронно-лучевого сканирования. Это позволяет обнаружить цели на расстоянии в 20 км с углом маневра до 70 градусов. Одновременно станция способна сканировать 10 объектов. Обстрел может вестись по 4 самым приоритетным целям. Также установка оснащена оптической системой телевизионного и матричного каналов. Это позволяет вести наблюдение за воздушным пространством при любых климатических условиях и радиопомехах. Вес установки составляет 35 тонн. В боевой комплектации – 4 ракеты.

Пуско-зарядная система 9А316 базируется на гусеничных шасси. При транспортировке она буксируется на колесном прицепе. Ее масса составляет 38 тонн. В комплектацию входит 8 пусковых ракет. В систему встроено самозарядное устройство.

Устройство комплекса 9К37

Зенитный ракетный комплекс «Бук» имеет комбинированный метод наведения на цель. На начальном этапе выхода на траекторию полета проводилось инерциальное наведение. Коррекция осуществлялась посредством радиосигналов с пусковой установки или командного пункта. На конечной ветви траектории подключалась автоматика самонаведения ракеты, такая система работает в полуактивном режиме.

Весь комплекс был поставлен на гусеничное шасси высокой проходимости ГМ-569. Все шасси оснащены:

  1. Средствами связи, обеспечивающими бесперебойный канал приема и передачи данных.
  2. Приборами ориентирования и навигации, позволяющими осуществить привязку к местности в кратчайшие сроки.
  3. Индивидуальными агрегатами электропитания, осуществляющими автономное существование.
  4. Системами жизнеобеспечения и защиты экипажа, обеспечивающими боевую работу в условиях применения противником средств ядерного и химического нападения противника.

Все это обеспечивает большую автономность и высокие маневренные качества при ведении боевых действий на пересеченной местности.

Пункт предназначен для автоматизированного управления ЗРК посредством передачи кодированных сигналов по проводным или радио каналам связи. Командный пункт комплекса осуществляет одновременную работу с шестью огневыми установками и одной станцией обнаружения целей. В это же время он может поддерживать устойчивую связь с вышестоящим командным пунктом.

Аппаратура машины командного пункта позволяет решать следующие задачи:

  • Автоматический выбор режима стрельбы;
  • Автоматическое сопровождение наиболее опасных объектов до 15 штук;
  • Возможность обработки до 75 радиолокационных отметок;
  • Самостоятельное распределение целей и наведение на них;
  • Обеспечение бесперебойной работы в условиях сильного радиопротиводействия или при выходе из строя РЛС одной из ОУ;
  • Сохранение информации о боевой работе комплекса;
  • Контроль состояния боевых установок;
  • Проведение комплексных тренировок с имитацией воздушной обстановки.

Предназначена для обнаружения объекта. Определения государственной принадлежности летательных аппаратов. Обработки и передачи информации о воздушной обстановке в районе боевого дежурства на машину командного пункта или другие командные пункты войск ПВО. СОЦ – это не что иное, как трехкоординатная РЛС сантиметрового диапазона.

Ее индикаторная дальность обнаружения составляет до 160 километров.

Обзор пространства осуществляется в двух режимах:

  1. Регулярный. Обследование воздушной территории осуществляется в режиме противосамолетной обороны.
  2. Секторный. Обследование осуществляется в режиме противоракетной борьбы.

Машина работает с использованием единой антенны и двух передатчиков импульсного и непрерывного излучения.

Второй передатчик подсвечивает выбранную цель и управляемую ракету, запущенную с ОУ. Погрешность определения скорости цели составляет не более 20 м/с. Максимальная ошибка по дальности составляет менее 175 метров. Ошибка в определении угловых координат может быть не более половины деления угломера.

СОЦ «Купол» имеет защиту от различных радиолокационных помех, применяемых противником. Система блокировки станции обнаружения и сопровождения, при сопровождении своего летательного аппарата, блокирует систему пуска. Тем самым, не позволяя произвести выстрел.

Такая машина может действовать как в составе подразделения, управляемого командным пунктом, так и самостоятельно. Она предназначена для следующих задач:

  • обнаружения и сопровождения воздушного объекта;
  • захвата цели и определение ее координат;
  • определения полетного задания для ракеты;
  • проведения пуска ЗУР;
  • выработки и передачи команд для коррекции траектории полета к цели;
  • передачи информации о состоянии воздушного пространства, обнаруженных и сопровождаемых объектов на КП, а так же о процессе боевой работы;
  • уничтожения самолетов, вертолетов и крылатых ракет противника;
  • обеспечения проведения тренировочных пусков;

При боевой работе в составе подразделения может применяться в качестве пусковой установки со сторонним наведением на цель. Также может принимать участие в групповом определении местоположения той или иной цели.

Перевод в боевое состояние осуществлялся менее чем за 5 минут, при смене ОП не более 20 секунд. Перезарядка четырьмя ракетами составляет с ПЗУ менее 12 минут, с транспортного автомобиля 16 минут.

Тактико-технические характеристики ЗРК средней дальности 9К317 “Бук-М2”

  • Дальности поражения целей, км. – 3 -50
  • Высота поражения целей, км. – 0,015 – 25
  • Число одновременно сопровождаемых целей, шт .- до 24
  • Количество ЗУР, шт. – 4
  • Время реакции комплекса, сек. – менее 10
  • Время между выстрелами, сек – 4
  • Вероятность поражения аэродинамических целей (неманеврирующий самолет) одной ракетой – 0,9 – 0,95
  • Вероятность поражения целей с ЭРП на уровне до 0,05 м2 одной ракетой – 0,6 – 0,7
  • Максимальная скорость поражения приближающихся целей, м/с – 1200
  • Максимальная скорость поражения удалающихся целей м/с – 500
  • Время готовности с марша 1-й секции, мин. – 5
  • Время готовности с марша 2-й секции, мин. – 10 – 15
  • Время смены позиций с включенной аппаратурой, сек. – 20
  • Стабильная работа при мощности активных помех, Bт/МГц – до 1000
  • Тип канала оптико-электронной системы (ОЭС) – матричный
  • Число каналов оптико-электронной системы (ОЭС) – 2 (субматричный тепловизионный и телевизионный)
  • Всесуточная работа СОУ – Да, в режиме ОЭС (практически без СВЧ – излучения)
  • Рабочие температуры, град С – + 55
  • Стабильная работа в условиях высокой запыленности – Да
  • Порывы ветра, м/с – до 27
  • Максимальная скорость движения боевых машин комплекса по шоссе, км/ч – 65 км/ч
  • Максимальная скорость движения боевых машин комплекса по грунтовой дороге, км/ч – 45
  • Запас хода боевых машин комплекса, км – 500
  • Общий ресурс боевых средств, лет – 20

Техника будущего

Юрий Кнутов полагает, что российские средства ПВО продолжат совершенствоваться с учётом новейших тенденций в развитии авиационной и ракетной техники. ЗРК будущего поколения станут более универсальными, будут способны распознавать малозаметные цели и поражать гиперзвуковые ракеты.

Эксперт обратил внимание, что в войсковой ПВО значительно возросла роль автоматизации. Она не только позволяет разгрузить экипаж боевых машин, но и страхует от возможных ошибок

Помимо этого, в войсках ПВО реализуется принцип сетецентризма, то есть межвидового взаимодействия на ТВД в рамках единого информационного поля.

Наряду с этим он отметил, что средства ПВО зачастую используются как эффективное оружие против наземных целей. В частности, зенитный артиллерийский комплекс «Шилка» прекрасно проявил себя при борьбе с бронетехникой террористов в Сирии. Подразделения войсковой ПВО, по мнению Кнутова, могут в будущем получить более универсальное назначение и применяться при охране стратегических объектов.

Тактико-технические характеристики ЗРК Бук-М1-2

Радар с ФАР
(«Бук-М2»)

Дальность обнаружения целей не менее 100 км с цифровой обработкой сигналов.- Одновременное обнаружение 24 целей- Обстрел 6ти целей базовое значение, с 97го 10-12, предел модернизации 22- Время реакции 15 с

Основные характеристики ракеты 9М317:

Впервые обеспечена возможность перехвата ракет типа Ланс- Масса: 715 кг- Максимальная скорость поражаемых целей: 1200 м/с- Максимальная располагаемая перегрузка ЗУР: 24 g- Масса боевой части: 50-70 кг

Максимальная дальность поражения самолетов типа F-15 42 км- Вероятность поражения неманеврирующего самолета 0,7-0,9- Вероятность поражения маневрирующего самолета (7-8g) 0,5-0,7

Самое страшное на войне – это авиационный удар противника. А самым лучшим местом нанесения превентивного удара считается разгром армейских колонн на марше. Вражеская разведка засекает цель и наводит штурмовую авиационную группу, состоящую из различных типов летательных аппаратов. И от частей, следующих к фронту, остаются жалкие деморализованные остатки. Войска на переднем крае не получают должной поддержки, срываются запланированные войсковые операции, рушится передний край обороны.

Авиационное прикрытие колонн не всегда способно обеспечить защиту наземным войскам. Выходом из такого положения стал ввод в состав танковых и стрелковых подразделений подвижного зенитного ракетного комплекса(ЗРК) «Бук», обеспечивающего надежное прикрытие своих колонн на всем протяжении марша.

Характеристики поражения целей

ЗРК «Бук М2» способен нейтрализовать вражеские летательные объекты, движущиеся со скоростью до 830 м/с. Однако, по словам экспертов, оптимальным показателем поражения с наибольшей вероятностью является 420 м/с. Что касается минимального скоростного порога, то он варьируется в пределах 48-50 м/с. В модернизированную модель комплекса 2008 года выпуска интегрирована ударная установка, способная уничтожать баллистические ракеты, летящие со скоростью до 1200 м/с.

Важной характеристикой при атаке является идентификация противника. Так «Бук М2» может определять отражающие поверхности самолетов площадью от 2 кв

м., ракет – от 0,05 кв. м. Во время маневра ЗРК способен атаковать сразу 10 аэродинамических единиц.

Старший сержант

Чтобы стать старшим сержантом, военнослужащий должен отслужить в звании сержанта минимум 6 месяцев.

Старший сержант занимает должность заместителя командира взвода. В его обязанности входит:

  • обучение солдат и сержантов взвода;
  • поддержание дисциплины;
  • слежение за чистотой помещения;
  • проведение утреннего осмотра;
  • назначение солдат в наряды;
  • доклад командиру о проступках, просьбах, заслугах и нарушениях подчиненных.

Соответствующее корабельное звание — главный старшина.

На погонах у старшего сержанта — одна широкая горизонтальная полоса. Она по размеру немного меньше, чем три полосы сержанта.

Вооружение и боевое применение

ЗРК «Куб» (экспортное наименование «Квадрат») входил на вооружение армии стран-участниц Варшавского договора и поставлялся во многие страны Ближнего Востока, Африки и Азии. Он принимал участие в локальных военных конфликтах.

Существенно превосходил аналог, существенно сковывал возможности ВВС, в дальнейшем его эффективность существенно снижалось, осуществлялись модернизации.

Идет на экспорт в более сорока стран мира.

В состав батареи управления зенитного ракетного комплекса «Куб» входили:

  • КБУ (кабина боевого управления);
  • передвижной радиовысотомер ПРВ-16 «Надежность», ридиолокационные станции П-44 «Броня», П-18 «Малахит», П-15 «Тропа». Комплекс РЛС обеспечивает быстрое обнаружение воздушных целей противника на расстоянии до 200 км. КБУ передавала целеуказание СУРН.

Боевое применение ЗРК «Куб»

  • Первое боевое применение комплекса «Куб» (точнее – его экспортного варианта «Квадрат») – война Судного дня 1973 года. ЗРК применялся войсками Сирии. По данным было сбито 64 самолета израильской авиации.
  • Использовались сирийскими войсками в израильско-сирийском конфликте на границе. По российским источникам, после восьми запусков ЗУР было сбито шесть самолетов.
  • Миротворческая операция UNEF – сирийские зенитные ракетные комплексы «Куб» (совместно с ЗРК С-75) летом 1974 года участовали в уничтожении самолета ООН (он нес миротворческую миссию), после нарушения полета в назначенном коридоре. Сирийские войска сбили нарушителя, в результате погибло 9 человек экипажа (это были канадские миротворцы). Обломки самолета упали рядом с деревней Ад Димас.
  • Применялись в начале боевых действий в период ирано-иракской войны в 1980 году со стороны Ирака. В результате использования комплексов «Квадрат» 2К12Е удалось сбить 21 самолет иранской авиации.
  • В 1982 году – Ливанская война.
  • Война за независимость Западной Сахары между Марокко и Мавританией в период 1973-1991 годов – использовались «Фронтом Полисарио». ЗРК сбили такие самолеты как Mirage F1 и F-5 Tiger II.
  • Операция «Каньон Эльдорадо» 1986 года – использовались ливийцами для отражения налетов со стороны американцев.
  • В период с 1986 по 1987 год в чадско-ливийском конфликте.
  • Налеты южно-африканских ВВС – использовались Анголой против южно-африканской авиации.
  • Операция Deliberated force – использовались боснийскими сербами. Тогда ЗРК был сбит самолет-истребитель General Dynamics F-16 Fighting Falcon.
  • В 1999 году применялись Югославией в войне с НАТО. Согласно российским источникам, тогда с помощью ЗРК было сбито несколько самолетов НАТО.
  • Во время гражданской войны в Сирии – тогда Сирийские ПВО примяли установки «Квадрат», «Бук» и др. для противодействия ракетному удару Британии, США и Франции в 2021 году. Согласно данным из Минобороны РФ, всего было использовано 103 крылатые ракеты, из которых 71 была перехвачена сирийскими средствами ПВО. Из ракетного комплекса «Квадрат» было выпущено 21 ракету, которые поразили 11 целей. По информации Минобороны США ни одна из ракет не была поражена, а большинство пусков было выполнено уже после того, как крылатые ракеты поразили цели.

Сравнение модернизаций

Версия «Бук М1» была принята на вооружение в 1982 году. ЗРК мог сбивать самолеты с точностью до 60%, крылатые ракеты класса ALCM – до 40%, вертолеты – до 30%. Вскоре появилась возможность перехвата баллистических боеголовок. В ходе доработки в 1993 года была внедрена установка 9М317. Долгое время аппараты М1 оставались недосягаемыми в международном военном пространстве.

Самая новая версия ЗРК «Бук М3» должна быть принята на вооружение только осенью 2015 года. После успеха модели М2 на международной арене российское правительство выделило круглую сумму на реализацию модернизированного проекта. Ожидается, что «Бук М3» сможет атаковать до 36 целей, пилотируемых на скорости в 3000 м/с. Дальность распознавания будет варьироваться до 70 км. Такие результаты станут возможны благодаря обновленной установке запуска 9М317М и усовершенствованной ГСН.

Модификации

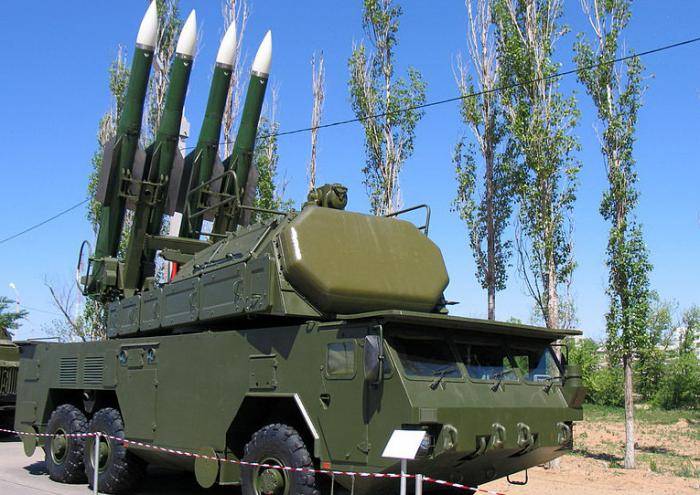

Колёсная ПУ ЗРК «Бук-М2» (на шасси МЗКТ-6922) на выставке военной техники посвящённой 65-летию полигона «Капустин Яр», г. Знаменск.

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

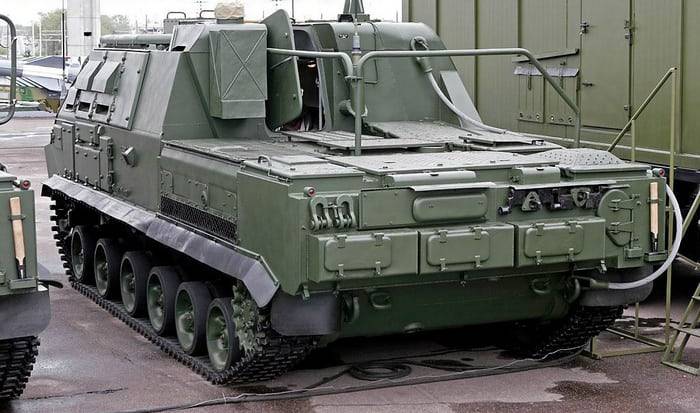

Самоходная огневая установка 9А317 комплекса «Бук-М2»

9К37М1 «Бук-М1»

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг».

9К37М1-2 «Бук-М1-2»

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1-2 «Бук-М1-2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с по 1996 годы. В 1998 году ЗРК 9К37М1-2 «Бук-М1-2» был принят на вооружение армии Российской Федерации.

9К317 «Бук-М2»

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации.

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э»-«Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП».

«Бук-М2Э» в состоянии эффективно уничтожать цели, обладающие эффективной площадью рассеяния (ЭПР) на уровне до 0,05 м² с вероятностью поражения на уровне 0,6-0,7, время на смену позиции после развёртывания (5 минут), составляет всего 20 секунд

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150–200 километров..

9К317М «Бук-М3»

Комплекс на новой элементной базе с прежней модернизированной ракетой и значительно повышенными возможностями.

Принятие на вооружение «Бук-М3» планируется до конца 2015 года.

9К37МБ «Бук-МБ»

В мае 2005 года в Минске представлен Белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».

Машины на базе «Бук»

На базе шасси разработана система уничтожения беспилотных аппаратов и высокоточных боеприпасов путём атаки СВЧ излучением с целью разрушения их электронных компонентов. Эффективная дальность более 10 км. Система обеспечивает новый уровень обороны. Не имеет мировых аналогов.

Применение и возможности

Современные 9К317 способны производить интенсивные удары по беспилотным высокоскоростным боеголовкам сразу с нескольких направлений. Комплекс отвечает таким важным критериям, как мобильность, многофункциональность, огневая производительность, мгновенная реакция, вариативность атаки, автономность систем обнаружения и обороны. Чаще всего ЗРК используется для защиты особо значимых объектов и мест локации войск. 9К317 способен решать широкий круг задач. Это делает его незаменимым при разведке или атаке врага с воздуха даже на предельно малых высотах. В задачи ЗРК входит удержание вражеских целей на максимальной дистанции до охраняемых объектов, исключение помех, анализ риска, построение алгоритма возможной атаки и т.д.

Тактико-технические характеристики

Общая боевая масса машины составляет 35,5 тонн. При этом экипаж ограничен всего 3 чел. Комплекс обшит противопульной броней. По ТТХ «Бук М2», в первую очередь, отличается мощностью двигателя, которая составляет 710 л.с. Это дает возможность перемещения со скоростью до 45 км/ч по пересеченной местности. Транспортная часть представлена колесными или гусеничными шасси.

Удивляют у «Бук М2» характеристики боевой комплектации. ЗРК может вести огонь, как под управлением операторов, так и автономно. В свою очередь, командный пункт за считанные секунды обрабатывает данные о воздушной обстановке одновременно по 50 целям. Обнаружение и идентификация производится специальными станциями СОЦ, РПН и СОУ.

При полной комплектации ЗРК обеспечивает единовременный обстрел 24 летательных объектов на высотах от 150 м до 25 км. Дальность поражения целей со скоростью 830 м/с составляет до 40 км, при 300 м/с – до 50 км. Баллистические и крылатые ракеты с легкостью будут нейтрализованы на расстоянии до 20 000 м.

Одним из ударных преимуществ комплекса является точность стрельбы. Вероятность поражения авиации составляет 95%, ракет – 80%, легких вертолетов – 40%. Отмечается и время реакции ЗРК – всего 10 секунд. Из оборонительных средств можно выделить аэрозольные завесы, лазерные датчики и экраны облучения.

Обмен данными между станциями ЗРК обеспечивается по двухпроводным линиям или радиосигналу.

9К31 Стрела-1 — SA-9 GASKIN

Комплекс 9К31 «Стрела-1», ракета 9М31 — SA-9 GASKINКомплекс 9К31М «Стрела-1М», ракета 9М31М — SA-9 GASKIN

Зенитный ракетный комплекс ПВО сухопутных войск / проект переносного зенитного ракетного комплекса (ПЗРК). Разработка комплекса в качестве ПЗРК 9К31 начата по Постановлению Совмина СССР №946-398 от 25.08.1960 г. в ответ на разработку подобного комплекса в США и одновременно с ПЗРК 9К32 «Стрела-2». Разработчик ПЗРК и ракеты 9М31 — ОКБ-16 ГКОТ (позже переименовано в КБ точного машиностроения — КБТМ, ныне — КБ «Точмаш»), главный конструктор — А.Э.Нудельман. Создание ПЗРК «Стрела-1» велось параллельно с более передовой разработкой — ПЗРК «Стрела-2». когда стало ясно, что разработка ПЗРК с ИК ГСН («Стрела-2») будет успешной было принято решение наработки по ПЗРК «Стрела-1» использовать для создания мобильного ЗРК с более высокими требованиями по дальности и высоте поражения целей. Таким образом в 1962-1963 г.г. разработка ПЗРК была прекращена и была начата разработка ЗРК ближнего действия сухопутных войск «Стрела-1».

При переходе к проектированию войскового самоходного ЗРК разработчик предложил увеличить дальность действия до 5 км, а высоту поражения целей до 3,5 км. Достижение ТТХ обеспечивалось увеличением массы ракеты с 15 до 25 кг, калибра со 100 до 120 мм, а длины ракеты с 1.25 до 1.8 м. Организационно новый ЗРК предлагалось использовать в подразделениях ПВО мотострелковых и танковых полков. В качестве шасси пусковой установки предложено использовать БРДМ-2. Новый ЗРК планровалось предъявить на совместные испытания в 3-м квартале 1964 г. Однако разработка из-за трудностей с доводкой ГСН затянулись до начала 1967 г.

Государственные испытания ЗРК «Стрела-1» проводились в 1968 г. на Донгузском полигоне. Комплекс принят на вооружение Постановлением ЦК КПСС и Совмина СССР от 25 апреля 1968 г. Серийное производство боевой машины ЗРК 9А31 велось на Саратовском агрегатном заводе МОП СССР, ракеты 9М31 — на Ковровском механическом заводе МОП СССР.

За разработку и принятие на вооружение ЗРК «Стрела-1» А.Э.Нудельман, В.И.Школиков, Г.С.Терентьев, Б.Г.Паперный в 1970 г. были удостоены Государственной премии СССР.

Разработка завершена в 1988 году. Используется ракета 9М317.

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска России .

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э» — «Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП» .

22 декабря 2009 года на вручении национальной премии «Золотая идея» (по итогам 2008 г.) Лауреатом 3-ей премии в номинации «За успехи в области производства продукции военного назначения» стал авторский коллектив ОАО «УМЗ» совместно с ОАО «НИИП им.В.В.Тихомирова» за освоение серийного производства зенитного ракетного комплекса «БУК-М2Э».

Распоряжением Правительства Российской Федерации от 28 февраля 2013 года за разработку и серийное освоение ЗРК СД «Бук-М2Э» присвоено звание лауреатов премии Правительства Российской Федерации в области науки и техники за 2012 год авторскому коллективу.

По заявлению Генерального директора холдинга «Авиационное оборудование» «ЗРК Бук-М2Э» на данный момент является самым эффективным средством противовоздушной обороны среднего радиуса действия, превосходящим по дальности и эффективности поражения все существующие мировые аналоги».

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
