Грузовик военного назначения КамАЗ-53501

Технические характеристики и описание КамАЗ-65207

Габариты и грузоподъемность

  • Длина: 10 600 миллиметров;
  • Ширина: 2 550 мм;
  • Высота: 3 940 мм;
  • Полная масса снаряженного автомобиля: 11 200 килограмм;
  • Максимальная грузоподъемность: 16 000 кг;
  • Максимальный вес грузовика в составе автопоезда: 44 тонны;
  • Объем платформы: 48,3 м3;
  • Максимальная скорость грузовика: 90 км/час.

Двигатель и расход топлива

КамАЗ-65207 приводится в движение современным шестицилиндровым двигателем Daimler OM 457 LA, изготовленным в Германии. Силовая установка отличается рядным расположением цилиндров, при этом ее рабочий объем равен 11,76 литра, а номинальная мощность составляет 401 лошадиную силу, при 1 900 оборотах в минуту. Мотор оснащен турбокомпрессором, системой охлаждения наддувочного воздуха, заявленный ресурс составляет 1 000 000 километров пробега, без капремонта.

Двигатель имеет технологию BlueTec и систему техобслуживания Telligent, которые повышают его экологичность до стандарта Евро 5. Отметим также наличие топливной системы Common Rail, которая способствует более полному сгоранию топлива, чем существенно понижает его расход. В соответствии с техническими характеристиками, исправный КамАЗ-65207 расходует около 28 литров дизтоплива на 100 километров пути. Автомобиль оснащается вместительным топливным баком, объемом 400 литров.

Трансмиссия, тормоза, электропитание КамАЗ-65207

Автомобиль агрегируется 16-ступенчатой механической коробкой переключения скоростей ZF 16S2220 TD. Коробка оснащена двухступенчатым делителем и планетарным демультипликатором. Все передние скорости включаются через синхронизатор, задняя при помощи зубчатой муфты. На автомобиле установлено стандартное однодисковое диафрагменное сцепление ZF&SACHS/MFZ-430 с гидравлическим приводом и пневматическим усилителем.

Схема сцепления ZF&SACHS/MFZ-430

КамАЗ-65207 оборудован дисковыми тормозами, безопасность движения помогают обеспечить несколько современных электронных систем:

  • EBS – электронная тормозная система, которая значительно сокращает время реагирования тормозов на нажатие педали. Оснащена отдельным блоком управления основным тормозом;
  • ESP – электронная система стабилизации. Инициирует автоматическое включение отдельных узлов тормозной системы при вхождении в поворот, сохраняя устойчивость автомобиля;
  • ESP –антиблокировочная система. Уменьшает протяженность тормозного пути и обеспечивает стабильность автомобиля;

Электронные и электрические системы КамАЗ-65207 питаются от двух аккумуляторных батарей, суммарной емкостью 420 А/ч, также здесь установлен 28-вольтовый генератор, мощностью три киловатта.

Более полное описание и подробные технические характеристики автомобиля КамАЗ-65207 можно найти здесь:

V платф, куб.м / монт.дл.рамы, мм48,3
Бортовая платформабортовая, с алюминиевыми откидными бортами, распашными задними воротами, с передней стенкой, с каркасом и тентом
Внутренние размеры фургона, мм7800х2480х2500
Грузоподъемность автомобиля, кг14725
Полная масса а/м, кг26000
нагрузка на заднюю тележку, кг19000
нагрузка на переднюю ось, кг7000
Полная масса автопоезда, кг44000
Полная масса прицепа, кг18000
Модель двигателяDaimler OM 457 LA (Евро-5)
Макс. полезный крутящий момент, Нм (кгсм)2000 (204)
Максимальная полезная мощность, кВт (л.с.)295 (401)
Рабочий объем, л11,97
Расположение и число цилиндроврядное, 6
Модель КПZF 16S 2220 TD
Типмеханическая, синхронизированная, 16-ступенчатая
Внутренние размеры платформы, мм7800х2480х2500
Тип шинпневматические, бескамерные
Шины315/80 R 22.5
Дополнительное оборудованиеавтономный отопитель кабины, предпусковой жидкостный подогреватель двигателя, кондиционер, датчик критического износа накладок, датчик нагрузки на ведущие мосты, электронный тахограф, аудиоподготовка (2 динамика, радиоантенна).

Особенности крановой установки

В качестве базы для монтажа крановых установок используются различные марки автомобилей. Но к крановым установкам военного назначения предъявляют повышенные требования к устройству самих манипуляторов и базового шасси. Автомобили должны работать без дополнительного опорного оборудования. Сама крановая установка в обязательном порядке оснащается дополнительным тормозом, что позволяет проводить погрузку взрывоопасных грузов, а работа водителя и оператора крана синхронизируется посредством переговорных устройств.

Стрела крановой установки, ее вылет и грузоподъемные характеристики меняются в зависимости от применения в тех или иных войсках. Технически решена проблема доведения опускания стрелы в случаях аварии двигателя установки или поломки гидравлики. На автомобили устанавливается маскировка в соответствии с общевойсковыми требованиями. Автокран на базе шасси КамАЗ 53501 может проводить погрузку перед кабиной автомобиля. Кабина в данном случае откидывается вперед.

В строительстве и обслуживании военных объектов задействованы крановые установки на базе шасси КамАЗ 53501 производственного объединения Клинцовский автокрановый завод. Эксплуатация установок с полным выбросом стрелы возможна при умеренном ветре в 14 м/с. При работе с опасными грузами этот параметр снижается до 10 м/с. Кран может передвигаться между объектами строительства со скоростью 60 км/ч.

Стрела крана в полном рабочем состоянии выдвигается на 21 метр за 40 секунд. Минимальный вылет стрелы – 1,9 метра. Платформа вращается на 3600, но имеется ограничение, при некоторых работах платформа поворачивается только на 2400. Автокран рассчитан на безгаражное хранение.

Учитывая отличные характеристики крановых установок на базе КамАЗ 53501, гражданское производство также заинтересовано в их эксплуатации. Автокраны стоят дороже бортовых грузовиков на шасси модели 53501, цена на установки различной грузоподъемности от 4500000 до 8000000 рублей.

Устройство

КамАЗ 5350 стал улучшенным продолжением модели КамАЗ 4310 с некоторыми изменениями. Отличия проявились во внешнем виде, форме кабины и кузова. Также более современная модель получила иной рисунок металлического профиля по кузову. Грузовик обзавелся новыми покрышками, отличающимися по размеру.

Традиционные очертания, свойственные всем продуктам Камского автозавода, модель КамАЗ 5350 сохранила. Производитель предложил грузовик в нескольких вариантах цвета: от хаки до ярко-оранжевого.

Первый использовался преимущественно для военных целей и являлся частью маскировки. Шасси КамАЗ 5350 использовалось в различных направлениях, потому тип платформы и кузова разнился.

КамАЗ 5350 укомплектован механической 10-ступенчатой коробкой передач КамАЗ-154 с передним делителем. Раздаточная коробка 2-ступенчатая с блокируемым межосевым дифференциалом. Привод переднего моста неотключаемый постоянный. Автомобиль получил дифференциал, блокируемый на задних мостах.

Кабина техники рассчитана на трех человек вместе с водителем. Она достаточно комфортабельна и дополнительно оборудована специальной спальной полкой. Имеются места, предназначенные для установки военного снаряжения и спецоборудования. При наличии откидных скамеек КамАЗ 5350 может вместить до 39 человек.

При этом основное направление использования модели – военное. Неслучайно КамАЗ 5350 до сих пор состоит на вооружении в армии. Опционально кабина грузовика оснащается броней класса 5А, что позволяет защитить внутренность кабины и экипаж от выстрелов автомата АКМ с патронами калибра 7,62 мм. Техника отлично себя чувствует на пересеченной местности.

Размеры и грузоподъемность

Длина КамАЗ-5350 составляет 7960 мм, а ширина и высота достигают 2550 и 3290 мм соответственно. Уже в стандартном исполнении автомобиль получил клиренс в 390 мм, а внешний радиус разворота составляет 11300 мм.

Масса грузовика в снаряженном состоянии достигает 9800 кг, а полная масса равняется 15850 кг. Допустимая масса прицепа, который способен отбуксировать КамАЗ-5350, составляет 12 тонн.

При этом автомобиль можно похвалить за грузоподъемность, которая достигает впечатляющих 6 тонн. Однако если машину использовать в составе автопоезда, в этом случае общая масса грузовика вместе с грузом может достигать 27850 кг.

Габариты грузовой платформы тоже весьма впечатляют. Так, ее длина составляет 7960 мм, а ширина и высота – 2470 и 730 мм соответственно.

Примечательно, что КамАЗ-5350 обладает поистине универсальными способностями на бездорожье. Этой машине подвластны подъемы углом до 30 градусов, а максимальная глубина преодолеваемого брода может достигать 1750 мм. Более того, техника не боится раскисшей грязи и глубоких колей, а способна переехать ров глубиной до 600 мм.

Кабина

Кабина внедорожника выпускается в нескольких вариантах. Определяющим здесь является назначение и требования заказчика (для гражданских заказчиков – цвет кабины обычно оранжевый, для военных – защитный).

Встречаются кабины со спальным местом и без него, с высокой и низкой крышей, с двумя или тремя креслами.

Также он может использоваться для дополнительного проветривания. На некоторых армейских машинах устанавливаются бронированные кабины. С 2010 года применяется модернизированная кабина, внешне несколько отличающаяся от раннего варианта.

Модификации

КамАЗы-43118 выпускаются в 2 модификациях:

  • с многоцелевой рамой;
  • с металлическими откидными бортами.

Вахтовый автобус представляет собой сварную конструкцию прямоугольной формы с боковыми скосами типа кунг, установленную на базу 43118-3999-46. В передней и задней частях машины расположены одностворчатые двери с выдвижной стальной лестницей. Внутри салона находятся пассажирские сиденья. В металлической раме со всех сторон имеются окна с двойными стеклами.

Бензовоз, или топливозаправщик для нефтепродуктов, — объемная заправочная емкость на платформе 3078-46, связанная с надрамником стяжными лентами.

Цельная откидная кабина располагается над двигателем и содержит 2 двери и 3 сиденья.

КамАЗы-43118-42 — транспортные средства с удлиненной рамой, применяемые в качестве насосной кислотной установки для транспортировки и нагнетания в пласты агрессивных жидких сред.

КамАЗы-43118-15 оборудованы автоцистернами АКН-10 для сбора газового конденсата и неагрессивных технологических жидкостей.

Пожарные автомобили АЦ-8-0-40, АЦ-6-0-40 и АЦ-7,0-70 со специальным инвентарем и пенообразователем также монтируют на раму вездехода. Привод насоса осуществляется за счет серийной коробки отбора мощности.

Фургоны и передвижные ремонтные мастерские надстраивают на шасси 3027-46. Кузов состоит из грузового отсека, который крепится с помощью кронштейнов и стремянок. Стены и крыша изготовлены из 5-слойных сэндвич-панелей, обшитых плакированным металлом.

Седельный тягач с КМУ (крано-манипуляторными установками) с колесной формулой 6 на 6 и системой контроля давления в шинах эксплуатируется как на дорогах с низкокачественным покрытием, так и при полном их отсутствии. Длина бортовой базы достигает 5,5 м. Модель снабжена сцепным механизмом седельного типа, что дает возможность менять полуприцепы в процессе работы.

Сортиментовоз на шасси КамАЗ-43118 — автомобиль-тягач для перевозки сортиментов длиной 4-6 м. Площадка включает 4 пары сварных коников, расположенных по бортам машины, переднего щита и рифленого основания. Его эксплуатируют с манипулятором для погрузочно-разгрузочных работ.

Бортовой КамАЗ-43118-24, технические характеристики которого указывают на высокую проходимость и маневренность на сложных участках, является обновленной моделью крупнотоннажного тягача. Он оборудован цельнометаллической кабиной улучшенного дизайна на 4-точечной подвеске. Салон разработан по новейшим технологиям и обеспечивает комфорт и удобство.

Новейшие модели КамАЗов имеют название «Сайгак» с ТТХ настолько высокими, что их считают армейскими траками.

Эксплуатация, обслуживание и ремонт

Операции по техническому обслуживанию (ТО) и ремонту прописаны в руководстве по эксплуатации КамАЗа-43118. Инструкция включает в себя паспортные данные о машине, рекомендации по ежесменному, еженедельному и сезонному ТО.

В ТО входят такие работы, как:

  • контроль;
  • диагностика;
  • осмотр крепежных соединений;
  • смазка деталей;
  • регулировка сцепления, клапанов и тепловых зазоров.

При установке на автомобили новейшего образца электронной системы управления двигателем появилась возможность осуществлять раннюю диагностику неисправностей, которые на панели приборов отображаются как коды ошибок.

С выходом каждой новой модели их комбинация постоянно пополняется.

Для расшифровки используют таблицу с числами, указывающими на неисправность. Так, для КамАЗа класса Евро-4:

  • код 11 отображает неисправность педали газа;
  • 12, 13 — не работает датчик атмосферного давления;
  • 38, 39 — низкий или высокий уровень масла в двигателе;
  • 61, 67 — блокируется тормозной контроллер.

{{ reviewsOverall }} / 5 Пользователей (2 Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}}

Показать еще {{ pageNumber+1 }}

История создания КамАЗ-5350

Разработкой многоцелевых унифицированных грузовых автомобилей семейства «Мустанг» инженеры Камского автозавода начали заниматься еще в 1987 году по заданию Минобороны СССР. Перед специалистами стояла задача создать принципиально новый грузовик с расширенным функционалом и высокими внедорожными способностями. В качестве базовой модели решено было использовать КамАЗ-4310, уже успевший отлично себя зарекомендовать на войне в Афганистане.

Однако к будущему автомобилю предъявлялись особые требования. Он должен был быть полностью приспособлен для эксплуатации в высокогорных районах, т.е. обладать высокой мощностью, маневренностью и способностью легко преодолевать высокие горные перевалы. Плюс к этому, конструкция грузовика должна была обеспечивать возможность установки специальных военных надстроек и оперативно-тактических систем.

С целью сокращения затрат на разработку новинки, конструкторы КамАЗа решили по максимуму унифицировать детали и узлы автомобиля. В конечном итоге уровень унификации модели 5350 достиг 85%.

В связи с заморозкой переоснащения армии, которая длилась более 10 лет, дебют опытной партии новых грузовиков состоялся только в 1995 году на очередной выставке военной техники в Нижнем Новгороде. Машины были созданы с применением самых передовых технических решений того времени и оснащались:

  • зависимыми рессорными подвесками, базирующимися на полуэллиптических рессорах;
  • ведущими мостами с 2-ступенчатыми редукторами;
  • гидроусилителем руля;
  • раздаточной коробкой с демультипликатором;
  • системой блокировки межколесных дифференциалов на заднем мосту;
  • диапазонной гидропередачей, состоящей из классической МКП и гидротрансформатора;
  • лебедкой с повышенным тяговым усилием.

Несмотря на серьезный экономический кризис, парализовавший многие предприятия в первые годы после распада СССР, работы по модернизации моделей «Мустанг» не остановились. Грузовики оснастили новым однодисковым сцеплением, 10-ступенчатой КП, усиленной раздаткой, усовершенствованным карданным валом и торцевыми шлицами, 2-ваттным генератором и реактивными штангами с шарнирами.

Шасси автомобиля было адаптировано под монтаж фитинговых креплений для возможности установки сменных контейнеров.

Помимо этого, представители семейства «Мустанг» получили новый вариант кабины с круглым люком на крыше, предназначенным для экстренной эвакуации и ведения стрельбы. Изменился и интерьер кабины – она стала выше и просторнее, и в ней появились специальные отсеки для хранения спецоборудования и военного снаряжения.

По сравнению с первыми образцами, обновленный КамАЗ-5350 стал более технологичен и прост в обслуживании, а его гарантийный пробег увеличился до 45000 км.

Пройдя соответствующие сертификационные испытания, в 2002 году автомобили стали поступать в распоряжение воинских подразделений Российской армии.

Производство модели 5350 продолжается до настоящего времени. На базе этого грузовика созданы и другие версии, среди которых две модели седельных тягачей, модель грузоподъемностью 15 т, модификации с длинной колесной базой или укороченной платформой и пр.

Модификации КамАЗ-65117

Бортовой КамАЗ-65117 зачастую используется в составе автопоезда с 14-ти тонными прицепами НефАЗ-8332 и СЗАП-8357. На базе шасси КамАЗ-65117 возможна установка тентов-каркасов на бортовой грузовой платформе; изотермических и промтоварных фургонов, кранов-манипуляторов.

Модификации с пометкой «У» предназначены для работы в регионы с умеренным климатом. Такой автомобиль должен функционировать при температуре воздуха от -45 до +40 градусов С и относительной влажности до 75%. Версии с маркировкой «Т» предназначаются для поставок в районы с тропическим, влажным или сухим климатом. Они рассчитаны на работу при влажности воздуха до 80% и в температурных условиях от -10 до +45 градусов С.

Очень популярными стали КамАЗы-65117 при их использовании в качестве зерновозов – с прицепами, в составе автопоездов, с нарощенными бортами и накидными тентами-пологами. Много таких грузовиков, целые их «караваны», можно увидеть на традиционных маршрутах торговли зерном. Например, по дороге в Новороссийский порт. Многие КамАЗы-65117 доставляют подсолнечные семечки с полей на маслозаводы.

«Особенная история» – бортовые КамАЗ-65117, оснащённые крано-манипулярными установками. Такие грузовые автомобили также распространены и традиционно востребованы на рынке России и СНГ. Несколько видов этих грузовиков сразу продаются со штатно установленными телескопическими выдвижными КМУ, и значатся в качестве отдельных модификаций КамАЗ-65117 на официальном сайте Камского автомобильного завода.

  • Бортовой автомобиль 659000 с КМУ PALFINGER INMAN IM150N на шасси КамАЗ-65117-3010-48(А5);
  • Бортовой автомобиль 659000 с КМУ PALFINGER INMAN IT 150 на шасси КАМАЗ-65117-3010-50;
  • Бортовой автомобиль 659000 с КМУ SOOSAN SCS746L TOP на шасси КАМАЗ-65117-3010-50

Они предназначены для выполнения самого широкого спектра погрузочно-разгрузочных, строительно-монтажных и транспортных работ с различными грузами. Платформа — бортовая, состоит из основания, выполненного в виде каркаса. на который устанавливаются деревянные щиты настила пола, и металлических откидных бортов. Боковые и задние борта крепятся к основанию шарнирно.

КамАЗ-65117 с КМУ уменьшают до минимума ручной труд; сокращают число занятых людей до 1 человека, а применяемых единиц техники – до одной; позволяет устанавливать грузы в труднодоступных местах и переносить их среди смонтированных конструкций; перегружать груз в кузов стоящего рядом грузового автомобиля или в прицеп. А также – производить погрузочно-разгрузочные работы из-за препятствий (стен, заборов, ограждений). Грузоподъёмность этих крано-манипуляторных установок составляет до семи тонн; максимальный вылет стрелы крана – до девятнадцати метров.

Особенности конструкции

Рестайлинговый КамАЗ-43253 сделан на проверенной временем рамной платформе с надёжной рессорной подвеской спереди и сзади. На всех колёсах этой модели грузовика установлены барабанные тормозные механизмы с пневматическим приводом, с барабанами диаметром 400 мм и тормозными накладками шириной 140 мм. Общая площадь тормозных накладок составляет 6300 см².

По сравнению с исходным КамАЗ-4325, грузовик имеет меньший типоразмер, аналогичный модели КамАЗ-5320. Длина шасси и бортовой модификации составляют, соответственно, 7,425 и 7,505 метров. Грузовик может комплектоваться дополнительным оборудованием: коробкой отбора мощности и блокировкой межколёсного дифференциала.

Внешний габаритный радиус поворота КамАЗ-43253 составляет 10 метров. Автомобиль комплектуется двумя аккумуляторными батареями по 190 А*ч, 28-вольтовым генератором мощностью 2000 Вт, новой системой зеркал заднего вида, трёхщёточным стеклоочистителем, противотуманными фонарями, потолочной пластиковой полкой с тремя отсеками, модернизированными солнцезащитными козырьками, регулируемой рулевой колонкой, сидением водителя с регулировками и пневмоподвеской, панелью приборов с антибликовым покрытием, а также топливным баком на 350 литров. Тип колёс – дисковые; шины – пневматические, могут быть как камерными, так и бескамерными.

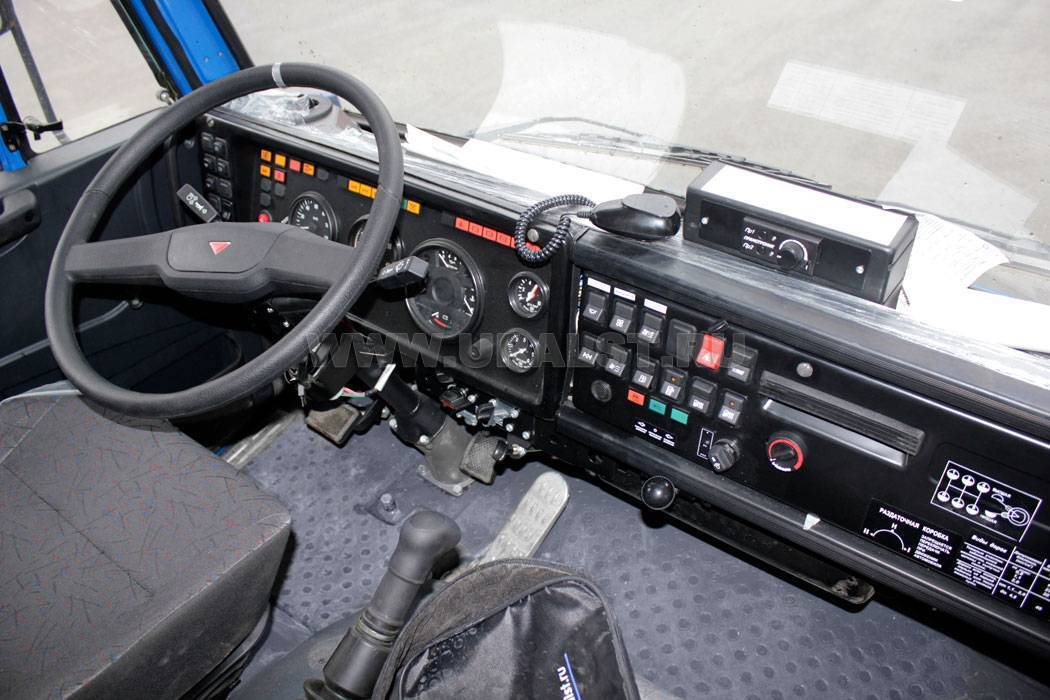

Кабина КамАЗ-65222: обзор рабочего места

Первые серийные самосвалы КамАЗ-65222, вышедшие в 2009 году, комплектовались еще кабинами дорестайлингового образца, но уже с начала 2010 года на все новые модели стали устанавливаться модернизированные кабины на четырехточечной пневмоподвеске, отличающиеся повышенным комфортом и безопасностью.

Применение пневмоподвески позволило снизить уровень вибрации и раскачивания при движении. Кроме того, данный механизм обеспечивает возможность регулировки и удерживания кабины на необходимой высоте, независимо от загруженности автомобиля.

За счет увеличения размерности колес автомобиль ощутимо прибавил в росте, поэтому дотянуться до дверной ручки стало довольно проблематично даже рослому человеку, не говоря уже о том, чтобы залезть внутрь кабины, несмотря на наличие дополнительной ступеньки. Еще тяжелее протереть лобовое стекло – тут без стремянки уж точно не обойтись.

Экстерьер

Во внешнем облике КамАЗ-65222 также произошли заметные изменения. Автомобиль получил цельное ветровое стекло и новые обтекатели по бокам и на крыше кабины, которые не только заметно улучшили его аэродинамические свойства, но и сделали более стильным.

Изменился и дизайн ручек – они приобрели новую форму и стали изготавливаться из пластика. Из прочного пластика, окрашенного в единый цвет с кабиной, выполнен и бампер, отличающийся сложной и красивой формой от прежнего металлического отбойника.

Отличным дополнением нового имиджа грузовика стала полностью измененная оптика, встроенная в бампер: фару головного света, габарит и поворотник конструкторы разместили в едином блоке. Галогеновые лампы и противотуманки, предусмотренные штатной комплектацией, обеспечили хорошую видимость в ночное время и в пасмурную погоду.

Безопасность движения повысилась за счет появления подкатного и бордюрного зеркал, а также боковых сферических зеркал, предоставляющих возможность обзора мертвых зон.

Интерьер

Внутреннее оформление рестайлинговой кабины КамАЗ-65222 также стало намного привлекательнее и качественнее. В кабине этой модели не предусмотрено спальное место, поэтому места там и так достаточно, но за счет нового дизайна приборной панели и кресел, в салоне стало еще просторнее.

В результате использования современных технологий и качественных материалов для шумо- и теплоизоляции и для изготовления элементов и отделки кабины, в машине значительно повысился уровень комфорта.

Приборную панель конструкторы полностью модернизировали и снабдили антибликовым покрытием. Графический дисплей, а также многочисленные приборы управления и контроля расположены очень грамотно и эргономично, поэтому водителю не надо отвлекаться от дороги в поисках нужной функции.

Система рулевого управления включает гидроусилитель, а рулевую колонку можно регулировать в двух направлениях – по высоте и наклону.

Дополнительный комфорт водителю и пассажирам при движении по некачественным дорогам обеспечивают удобные и мягкие сидения. Водительское кресло имеет четыре уровня регулировок и оборудовано пневматической подвеской GRAMMER.

Однако есть у него и один важный недостаток, а именно, отсутствие боковой поддержки, поэтому в процессе езды по неровностям удержаться на месте достаточно проблематично.

Кабина оснащена модернизированной системой воздухоотводов и более мощным отопителем Webasto, что гарантирует быстрый прогрев внутреннего пространства салона в холодное время года.

Особенности конструкции

Основное преимущество четырёхосных самосвалов состоит в меньшей осевой нагрузке и, соответственно, в улучшенном распределении полезной массы по осям. Разумеется, основную нагрузку массы всё равно несёт задняя тележка, как и у трёхосников. Однако нагрузка на вторую ось здесь гораздо выше, чем на переднюю (мотора и кабины). Ещё один положительный эффект четырёхосных грузовиков, который был отмечен сразу при просмотре и тест-драйвах новинки – это впечатляющая мягкость хода, даже в снаряжённом состоянии.

Этот крупнотоннажный грузовик построен на усиленной рамной платформе с мощной рессорной подвеской передних и задних пар осей. Данная модель самосвала оборудована цельнометаллической платформой с прямым передним бортом. Дополнительно на передней части кузова установлен козырёк, который служит для предохранения кабины сзади. Ключевые узлы и элементы конструкции «КамАЗ-65201» были спроектированы в соответствии со всеми мировыми канонами разработки большегрузных машин.

Сначала «КамАЗ-65201» выпускался с кабиной старого образца.

Удлинённая и усиленная рама самосвала дополнена сплошными усилителями и прямыми лонжеронами равного сечения, обеспечивая наилучшие показатели надёжности и долговечности. Грузоподъёмность каждого из ведущих мостов самосвала «КамАЗ-65201» составляет 13 тонн. Они спокойно переносят регулярные перегрузки. Благодаря функции блокировки межосевых и межколёсных дифференциалов значительно увеличиваются возможности проходимости и маневренности автомобиля.

Устойчивость и управляемость самосвала значительно усилена оснащением задней и передней подвесок стабилизаторами поперечной устойчивости. Рамка-стабилизатор предотвращает боковые смещения самосвальной платформы при выполнении погрузки или разгрузки. Дополнительную защиту гарантируют задний противоподкатный брус безопасности и боковая защита.

Самосвал «КамАЗ-65201» оборудован надёжной тормозной системой, дополненной авторегулировкой зазора между барабаном и колодкой. Автомобиль оборудован адсорбентным осушителем воздуха, антипробуксовочной системой ASR, ограничителем скорости и антиблокировочной системой тормозов АBS. Платформа имеет задний тип разгрузки, гидравлический механизм подъема и угол подъёма в 55 градусов.

Управление механизмом подъёма и опускания платформы электропневматическое, дистанционное из кабины водителя. По желанию клиента, в качестве дополнительной опции возможна установка платформы с обогревом выхлопными газами.

Стоимость автомобиля КамАЗ-65117

Стоимость нового шасси КамАЗ-65117 – от 3 200 000 рублей; зерновоза (без дополнительного прицепа) – от 3 900 000 рублей; бортового с краном-манипулятором – от 4 500 000 рублей. На вторичном рынке за подержанный КамАЗ-65117 просят от 1 100 000 рублей (автомобиль середины 2000-х годов выпуска) и выше. Диапазон цен очень большой, так как машина это популярная, распространённая в большинстве регионов, и объявлений о её продаже можно найти достаточно много.

Устройство

Управление в грузовике осуществляется посредством 10-ступенчатой механической коробки передач с блокировкой межосевого дифференциала, пневмоуправляемым раздаточным механизмом и сухим двухдисковым фрикционным сцеплением. Модель также имеет 2-ступенчатую раздаточную коробку. Привод задних мостов проходной последовательный, передних – неотключаемый постоянный. Управление коробкой передач может выполняться механически и дистанционно. За счет рессорной подвески достигается сокращение вибрации от неровностей на дороге.

КамАЗ 43114 оборудуется пневматической системой тормозов барабанного типа с шириной накладок в 140 мм, диаметром барабанов – в 400 мм. Электропитание осуществляется за счет генератора на 28 В и двух аккумуляторов.

Модель выделяется улучшенной кабиной, увеличивающей комфорт работы. Благодаря высокой крыше внутри салона появилось дополнительное пространство для пассажиров и водителя. КамАЗ 43114 оснащается 3 простыми креслами или одним спальным местом. Кабина автомобиля также получила ДЗК и гидроподъем.

Конструкция грузовика предусматривает корректор главных осветительных приборов и боковые габариты. Основные фары защищены специальным буфером. При возникновении поломок водитель получает специальный сигнал, который выводится на приборную панель.

Платформа техники имеет откидную конструкцию и выполнена из качественного металла. Автомобиль комплектуется пневматическими шинами с камерой и дисками.

КамАЗ 43114 оборудован множеством систем, делающих его эксплуатацию более простой. За счет откидных бортов разгрузка и погрузка облегчается, а качественные материалы не понижают тоннаж, увеличивая запас прочности.

Сервисных центров по обслуживанию продуктов Камского автозавода в России очень много, потому проблем с его ремонтом или осмотром не возникнет.

Модификации и их габаритные размеры

Весь спектр модификаций автомобиля КамАЗ-43114 выполнен на основе единой платформы 6х6. Между осями передней и задней колёсная база составляет 3,34 метра, а расстояние между задними осями равно 1,32 метра. Размер свеса передней части автомашины равен 1,42 метра. Каждая из модификаций комплектуется двигателем марки КамАЗ-740.31-240 (ТурбоДизель, Евро2).

С военной модификацией автомашины всё очевидно: она представляет собой бортовой грузовик, тентованный; либо шасси для установки специального оборудования и кунгов. Гражданской модификации тоже существует два варианта: это бортовой грузовик; либо шасси с большим спектром применения (можно ставить автомобильную цистерну, фургон, вахтовый автобус, гидроподъёмник, кран-манипулятор, автопоезд, и т.д.) Бортовая версия и универсальное шасси  различаются своими габаритами: 7,73 метра в длину – у бортовой версии; и 7,63 метра – у шасси.

Прочие цифровые выражения габаритных размеров автомашин КамАЗ-43114 таковы:

  • Ширина: 2,5 метра;
  • Высота: 3,375 метра;
  • Клиренс: 365 мм.
  • Погрузочная высота: 1535 мм.
  • Размеры грузовой платформы (Д х Ш х В): 4,8 х 2,32 х 0,5 метра.

— (это оформление блока в CSS)

Грузовая платформа в классическом своём варианте – бортовая, со стальными откидными бортами. В зависимости от варианта комплектации и от конкретной необходимости она может быть оборудована каркасом и тентом, боковыми скамейками и т.п. оборудованием. Высота бортов – 50 сантиметров.

Кабина

Кабина, как и на всех прочих КамАЗах, расположена над двигателем. На КамАЗе-43114 она является более высокой как по своему расположению, так и по внутреннему пространству. Кабина трёхместная, оснащённая ДЗК и гидроподъёмом. В гражданских модификациях есть версии автомобиля с удлиннённой, оснащённой спальным местом кабиной.

О весовых параметрах и нагрузках КамАЗа-43114

  • Снаряженная масса шасси: 7,67 тонн;
  • Величина нагрузки на передний мост: 4,3тонн;
  • Размер нагрузки на заднюю тележку: 3,37 тонн;
  • Допустимый вес надстройки, вместе с грузом: 7,6 тонн;
  • Полная масса машины, вместе с надстройкой: 15,42 тонн;
  • Величина нагрузки на передний мост: 5,49 тонн;
  • Размер полной нагрузки на заднюю тележку: 9,93 тонн;
  • Полная масса прицепа: 7,5 тонн (12 тонн – на дорогах с твёрдым покрытием);
  • Полная масса автопоезда: 22,92 тонн (27,42 тонн – на дорогах с твёрдым покрытием)
