Самозарядная винтовка Mondragon 1908

Некоторые особенности винтовки

Главной особенностью винтовки является механизм перезарядки. Дело в том, что его конструкция позволяла ему работать в ручном и автоматическом режиме. Это гарантировало функционирование оружия даже при загрязнении газовой трубки. На затворной раме была предусмотрена специальная клавиша, которая отсоединяла возвратную пружину от затвора, тем самым переводя винтовку в ручной режим перезаряжания.

Другой особенностью винтовки является наличие усовершенствованной модели, известной как самозарядная винтовка Mondragon M1908 (Швейцария). Дело все в том, что после завершения разработки – в 1893 году – ни одна из стран мира не решалась наладить выпуск нового автоматического оружия. И только спустя время контракт на производство первых 50 винтовок подписала Швейцария.

Описание конструкции[править]

Винтовки Мануэля Мондрагона значительно опередили своё время; многие ее особенности в дальнейшем встречались в других, более лучших системах. Винтовка использует общепринятую сейчас, но необычную в конце XIX века, автоматику с отвода пороховых газов и поворотным затвором. В газоотводном тракте имеется специальный вентиль, позволяющий перекрывать газоотвод, тем самым превращая винтовку с самозарядной в обычную магазинную с ручной перезарядкой. Газовый поршень связан с группой затвора при помощи длинного толкателя, что уходит из под ствола к рукоятке затвора с правой стороны ствольной коробки (это решение в дальнейшем было заимствовано Джоном Гаранда в его винтовке M1). Возвратная пружина расположена под стволом, и действует на толкатель затвора.

Особенность системы Мондрагона заключается в том, что на рукоятке затвора имеется специальная защелка, при нажатии на которую затвор расщепляется со стержнем-толкателем так, что при ручной перезарядке стрелку нет необходимости сжимать достаточно жесткую возвратную пружину. Запирание ствола осуществляется поворотным затвором, имеющим две группы боевых упоров – в передней и задней частях затвора. Поворот затвора осуществляется при взаимодействии выступлений на массивной подставке рукоятки затвора со спиральными пазами в теле затвора. В задней части ствольной коробки предусмотрен пружинный буфер затвора.

Питание ранних экспериментальных винтовок Мондрагона осуществлялось с фиксированных не отдельных магазинов с помощью специальных пачек с двухрядным расположением патронов (также в дальнейшем скопированных Гаранда) в серийных винтовках использовались отдельные коробчатые магазины с двухрядным размещением патронов. Снаряжение патронов в магазины также возможно и при примкнуть магазинах, через открытый затвор, с помощью обойм или одиночными патронами. В Германии для винтовок Мондрагона были разработаны магазины увеличенной емкости – “пехотный” коробчатый на 20 патронов и “авиационный” барабанный на 30 патронов.

Затворная рама и ударно-спусковой механизм

На боковой грани ствольной коробки имелся специальный вырез, который был необходим для размещения подвижной крышки с рукояткой. Рукоять, в свою очередь, оснащалась качающейся клавишей и соединялась с внутренним ступором. Движением рукоятки назад происходило расцепление затворной рамы и газовой трубки. При этом «отцеплялась» и возвратная пружина, что облегчало ручную перезарядку.

Впоследствии винтовка Мондрагона существенно преобразилась, в результате чего появилась возможность вести автоматический огонь. Предохранитель также был усовершенствован – он обзавелся переключателем, который включал режим стрельбы очередями. Перед УСМ располагался магазин емкостью на 10 патронов. Его заряжали при помощи обойм.

Используйте во время Первой мировой войны

В 1914 немецкая Империя купила остаток от винтовок, произведенных СИГНАЛОМ, который не послали в Мексику, которая, возможно, была целых 3 600 винтовками (предполагающий, что СИГНАЛ закончил их сторону соглашения перед отменой). Немцы попытались изменить винтовки для 7.9×57mm S-Patrone (который был сервисным патроном Германии до конца Второй мировой войны), но их попытки были неудачны. Сначала винтовки прошли испытание пехотой, где они оказались очень восприимчивыми к грязи и грязи в траншеях, проблема, знакомая даже менее сложным проектам, таким как канадский Знак Росса III винтовок действия болта прямого напряжения. Поскольку воздушный бой обеспечил бы намного более чистый Империал условий, немецкий Летающий Корпус (Luftstreitkräfte) решил принять винтовку, выпустив два из них за экипаж самолета. Это было существенное улучшение по винтовкам действия болта (Gewehr 98) и пистолеты (Parabellum-пистоль), которые в это время были выпущены командам. Винтовка была принята как Fl.-S.-K. 15 (Flieger-Selbstladekarabiner, Modell 1915 – Самозарядный Карабин Летчика, Модель 1915) и выпущенный с журналами барабана с 30 раундами. Журнал барабана был сделан к патентам Фридриха Блюма, которые привели также к созданию журнала барабана с 32 раундами (Trommelmagazin 08) для модели 1913 года Parabellum-пистоля (LP 08). Корпус использовал винтовки Mondragón, пока достаточное число пулеметов, оборудованных механизмом синхронизации, не стало доступным. Очень немногие винтовки пережили войну. После войны некоторые винтовки использовались Имперским немецким военно-морским флотом.

Короли охоты

Однако никто не отменяет того факта, что основная ниша винтовок «Генри» – это охота. Рычажное оружие на Американском континенте было непременным атрибутом путешественников и охотников. Его даже называли «оружием ковбоев» на Диком Западе. Так как на винтовке отсутствуют выступающие части (ручки затвора, магазин и т.д.), она легко и быстро убирается в продолговатый чехол, который напоминает ножны для ножа, и размещается в автомобиле, на лошади, прикрепленной к рюкзаку. Это оружие отличается легкостью и постоянной готовностью к стрельбе. Зарядить его очень просто: если патрон в патроннике, достаточно взвести курок, если же нет, достаточно одного движения скобы и готово!

Первые винтовки заслужили свою популярность благодаря удачному выбору патрона. Для охоты на любую дичь в Северной Америке револьверный аналог был в самый раз, с ним можно было спокойно идти хоть на бизона. Более того, оказалось, это невероятно удобно – иметь винтовку и револьвер под унитарный патрон. Долгая и счастливая жизнь рычажной винтовки – детища американского конструктора Бенджамина Генри (Benjamin Henry), объясняется ее простым и надежным механизмом, терпимостью к плохим условиям и неприхотливостью.

Поговорив об истории винтовок, можем перейти к более детальному знакомству с оружием со скобой «Генри».

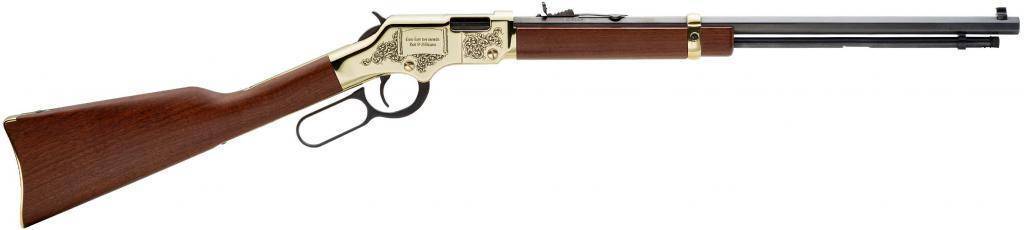

HENRY GB

Эта винтовка от компании, которая дала название всей линейке. Многие поклонники такого оружия с печалью говорят о том, что в Россию поставляют только оружие 22 калибра. Те, кто приобрел хорошую качественную модель, отмечают ее внешний вид: желтая коробка, дорогое добротное дерево, восьмигранный тяжелый ствол. У винтовки классический вид и форма коробки, напоминающая «Винчестер-70». Коллекционеры отмечают плавность работы механизмов. Движение затвора настолько плавное и мягкое, что создается ощущение, будто он катится по роликам.

Коробка у винтовки закрытая, слева есть одно окно для экстракции гильзы. Для зарядки есть специальное отверстие на магазине. Нужно провернуть шайбу и вытянуть напружиненную трубку из корпуса магазина, затем вставить обратно трубку с пружиной до упора. Все, оружие заряжено – можно стрелять. Такой вид зарядки очень удобен для тех, кто предпочитает развлекательную стрельбу.

Схема Rifle и рабочий процесс

Патент Мондрагона с 1907:

File:001 Мондрагон патентует винтовку jpg|

File:002 Мондрагон патентует винтовку jpg|

File:003 Мондрагон патентует винтовку jpg|

File:004 Мондрагон патентует винтовку jpg|

File:005 Мондрагон патентует винтовку jpg|

File:006 Мондрагон патентует винтовку jpg|

File:007 Мондрагон патентует винтовку jpg|

File:008 Мондрагон патентует винтовку jpg|

File:009 Мондрагон патентует винтовку jpg|

File:010 Мондрагон патентует винтовку jpg|

File:011 Мондрагон патентует винтовку jpg|

File:012 Мондрагон патентует винтовку jpg|

File:013 Мондрагон патентует винтовку jpg|

File:014 Мондрагон патентует винтовку jpg|

File:015 Мондрагон патентует винтовку jpg|

File:016 Мондрагон патентует винтовку jpg|

File:017 Мондрагон патентует винтовку jpg|

Исторические данные

Разработка винтовки Мондрагоном была начата в 1882 году, а запатентована им была в 1887 году. Это была винтовка с продольно-скользящим затвором, перезаряжалась вручную. Затем им было разработано ещё несколько неавтоматических образцов винтовок. Наконец, 16 февраля 1903 года он подал патентную заявку на «многозарядную магазинную винтовку, перезаряжаемую произвольно вручную или автоматически», а 8 августа 1904 года им была запатентована самозарядная винтовка с полным набором чертежей. 26 января 1911 года он подал патентную заявку на усовершенствованный образец своей самозарядной винтовки.

Первоначально винтовка была разработана под экспериментальный малокалиберный патрон большой мощности 5,2 × 68 майора Эдуарда Рубина. В 1900 году Мондрагон перешёл на патроны 7 × 57 мм, состоявшие на вооружении мексиканской армии, и к 1907 году разработал вполне совершенную для своего времени самозарядную винтовку, которую назвал в честь президента Мексики П. Диаса.

Винтовка испытывалась в 1903 г. в Великобритании и России, но закупок по результатам испытаний не было. Поскольку в самой Мексике оружейной промышленности практически не было, производство винтовки было передано швейцарской фирме SIG.

Винтовки у фирмы SIG приобретала мексиканская армия, но в 1911 г. закупки прекратились. После этого фирма SIG очень дёшево продала партию в 3 тыс. винтовок Германии. Эти винтовки были поставлены на вооружение пехоты Германии как ручные пулемёты, для чего были разработаны дисковые магазины на 30 патронов.

Во время Первой мировой войны эти винтовки под названием «Fliegerselbstladekarabiner Model 1915» (FSK.15) — лёгкий авиационный карабин образца 1915 г. выдавались экипажам немецких разведывательных самолётов, дирижаблей и аэростатов.

Винтовка прослужила в мексиканской армии до начала 1950-х годов.

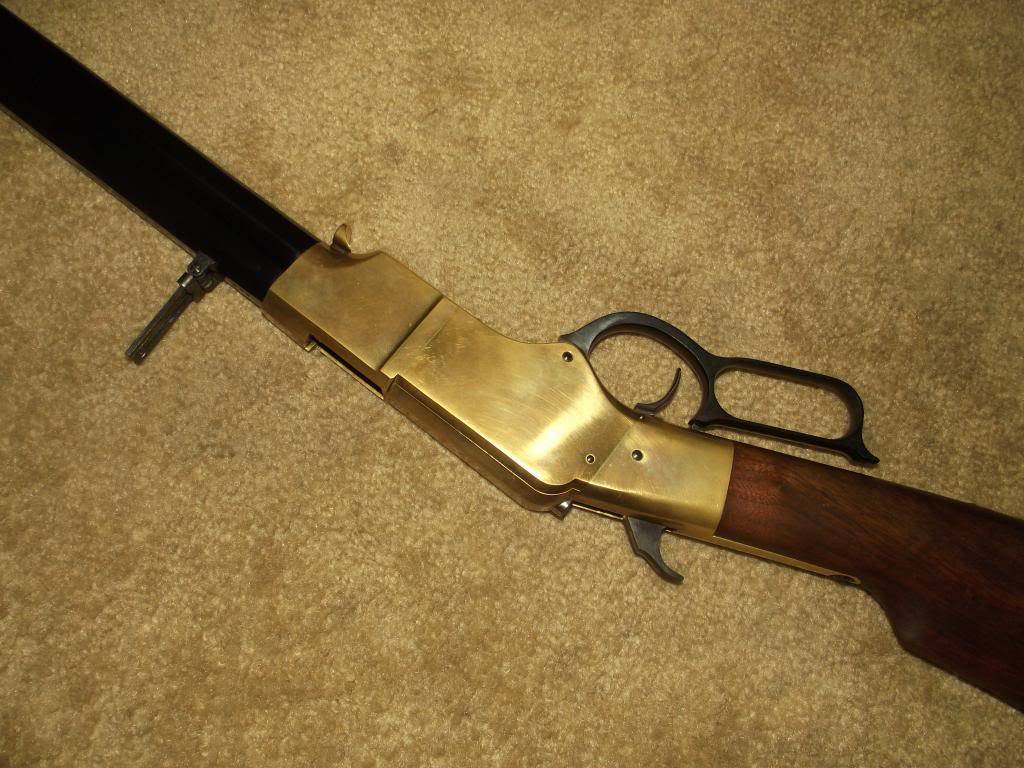

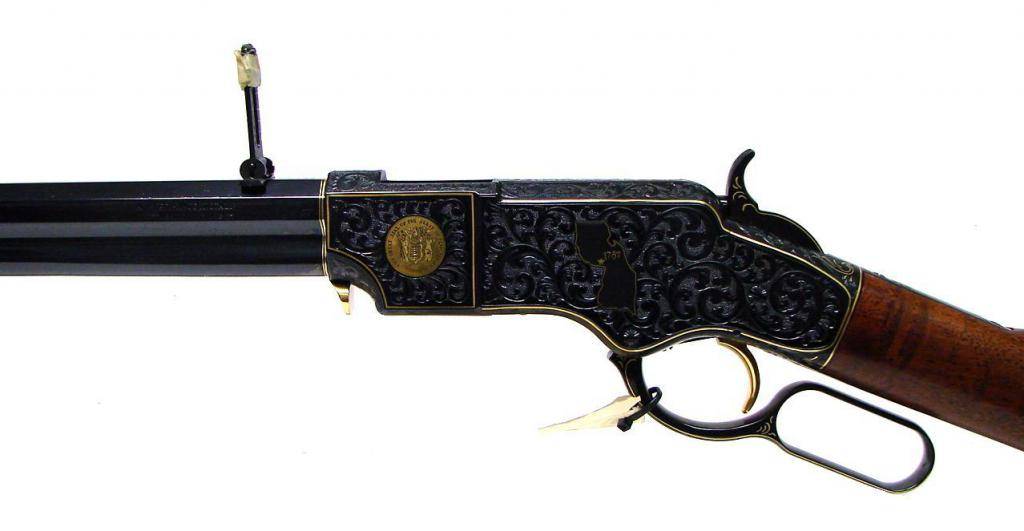

История и характеристики винтовки «Генри» 1860 года

«Винчестер-70» является одной из первых рычажных винтовок, которая получила боевое крещение 25 июня 1876 года во время схватки индейцев с американской армией. Это столкновение произошло в Монтане поблизости от Литтл Биг Хорн.

То была попытка солдат Седьмого кавалерийского полка под руководством подполковника Дж. Кастера провести зачистку племени сиу. Однако предприимчивые аборигены ожидали такой поворот событий и успели неплохо подготовиться. Они собрали все свои силы, закупили новые в то время винтовки Генри Винчестера и изрядное количество патронов к ним. Если вспомнить тот факт, что индейцам в основном продавали только оружие, утратившее актуальность – капсюльное или кремневое, то на этот раз жажда наживы у продавцов преодолела всякий здравый смысл, и люди из племени сиу получили совершенно новенькие многозарядные винтовки 38 и 44 калибра. Неслыханная беспечность владельцев оружейного магазина! Ведь это оружие отличалось немыслимой на то время скорострельностью в 50-60 выстрелов в минуту и магазином на 10-12 патронов в зависимости от длины ствола и калибра винтовки.

Армия же была вооружена добротными и надежными «Спрингфилдами» и «Спенсерами» 45 калибра, точными, мощными, но с одним зарядом. Скорострельность в них сильно зависела скорее от расположения патронташа, чем от откидного затвора. Она была высокой при креплении на винтовке, но постепенно уменьшалась, когда стрелок переходил на поясной патронташ, падая вовсе во время извлечения патронов из карманов и прочих укромных хранилищ. Всего лишь один недостаток был у винтовки «Генри» – слабоватый револьверный патрон. Но это можно было компенсировать за счет резкого сокращения расстояния до противника, что и применялось на практике.

WINCHESTER-1886

Это оригинальный “Винчестер”, который был произведен компанией в период между 1886 и 1892 годами. У него мощный граненый ствол, предназначенный для использования безоболочечных свинцовых пуль и черного пороха. Модель довольно старая, поэтому неудивительно, что надпись WINCHESTER, когда-то выбитая на металле, может быть затертой от долгой эксплуатации. Несмотря на тот факт, что этой модели более 120 лет, все механизмы работают штатно, а макет патрона выбрасывается и досылается без всяких задержек! Любители антикварного оружия бьют головы над разгадкой клейма 44 калибра WCF.

Понятно, что первая буква – это название производителя (Winchester), но две следующие вызывают сомнения в интерпретации. Есть предположение, что CF — это center fire, то есть центральный огонь. В период создания винтовки только начался активный переход от патронов кольцевого огня к патронам с капсюлем в центре гильзового донышка. Именно они назывались center fire. Чуть позднее эти буквы исчезли, а патрон, который подходит к этой винтовке, стал называться 44-40. Косвенно буквы WCF говорят, что лучше стрелять патронами только с дымным порохом. Карабинная коробка открыта сверху, для зарядки справа есть окно, которое закрыто подпружиненной дверкой. Сама коробка прочная и довольно массивная, выполнена из цельного куска металла.

Зеркало затвора

Оно тоже отличается оригинальностью. Вся его нижняя часть сдвинута вперед и подпружинена. Она несет в себе две функции. Первая – это отражатель. Постоянно подпружиненная гильза во время движения затвора назад как бы расклинена между патронником и нижней частью личинки. Когда гильза покидает патронник, отражатель после освобождения выбрасывает гильзу из коробки. Преимущества здесь несомненны: несмотря на медленность открытия затвора, экстракция всегда будет надежная. Второй функцией является недопущение выстрела при незакрытом затворе. Боек просто не сможет дотянуться до капсюля, пока часть затвора будет сдвинута вперед. Просто поражает продуманность и простота конструкции, стоит отметить, что она является результатом огромной работы по фрезеровке и подгонке сложных в конфигурации деталей

Внимание к ним прослеживается и в следующем штрихе: прицельная линия перекрывается спущенным курком, сигнализируя, что вы собираетесь стрелять, при этом однако ружье не готово к выстрелу

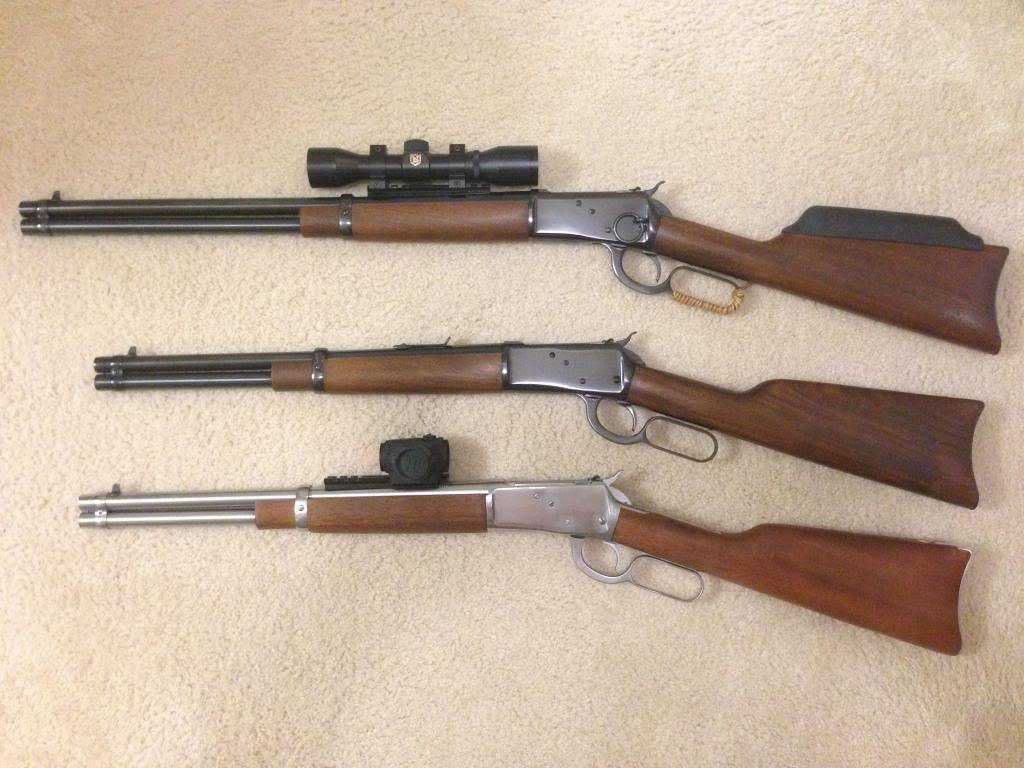

ROSSI-92

Является довольно неплохой копией «Винчестера-92», которая выпущена бразильской компанией Puma. Для соответствия современным нормам был добавлен флажковый предохранитель, установленный на затворе, он же запирает боек. Происходит полноценная блокировка бойка, хотя при этом остается возможность перезаряжания, взвода курка и даже спуска, при этом выстрел не произойдет. Вторым усовершенствованием является ключ, который запирает курок. Он просто поворачивается, и все – происходит полная блокировка винтовки, невозможно ни взвести курок, ни открыть затвор.

Эта функция считается очень удобной. И еще одним полезным нововведением является витая боевая пружина взамен бывшей на оригинале пластинчатой. Она гораздо долговечнее и проще.

Использование во время Первой мировой войны

В 1914 году Германская империя приобрела оставшуюся часть винтовок производства SIG , которые не были отправлены в Мексику, которые могли бы быть столь же высоко как 3.600 винтовок (при условии , что SIG закончил свою сторону сделки до отмены). Немцы пытались изменить винтовки для 7,9 × 57мм S-Патрон (который был служба картриджа Германии до конца Второй мировой войны ), но их попытки не увенчались успехом. На первых винтовки были протестированы в пехоте , где они оказались очень чувствительны к грязи и грязи в окопах , проблема знакома даже менее сложные конструкции , такие как канадский Росс Mk III прямыми тянуть болт действия винтовка . Поскольку воздушный бой обеспечит гораздо более чистые условия, Германская империя Летающий Корпус (Имперская военно-воздушные силы Германии) решил принять винтовку, выдав два из них за экипажи воздушных суден. Это было значительное улучшение по сравнению с винтовками действия болта ( Gewehr 98 ) и пистолетов ( Парабеллум-Pistole ), который в то время были выданы экипажей. Винтовка была принята в качестве Fl.-S.-K. 15 ( Flieger-Selbstladekarabiner, Modell 1915 – Авиатор Selfloading Карабин , модель 1915) и выпускаются с 30-круглыми журналами барабанных. Журнал барабан был сделан Фридриха Blum патентов «ы, что привело также к созданию журнала 32-круглого барабана ( Trommelmagazin 08 ) для 1913 модели Parabellum-Pistole (LP 08). Корпус использовал винтовку Мондрагона , пока достаточное количество пулеметов , оснащенные синхронизацию шестерни не стало доступным для них. Очень немногие из винтовок пережили войну. После войны некоторые из винтовок были в использовании по Имперского немецкого флота . В Швейцарии Mondragón selfloading винтовка была модифицирована для швейцарского 7,5 × 55 мм картриджа, снабженный 12-зарядного магазином и Hülsenfangkorb (устройство для сбора выведенных картриджей). Мондрагон оборудовали Первой мировой войны два-местный самолет Häfeli DH и Блерио , но вскоре был заменен на полный авто оружия.

Дебют рычажных винтовок

Дж. Кастер провел разведку и обнаружил, что индейцев было больше, чем ожидалось, тем не менее, он самонадеянно решил провести атаку. Не дожидаясь подкрепления, он разделил отряд пополам и напал на поселение сиу с двух сторон. Первая часть попала в засаду (если вспомнить, что у индейцев при ближнем бое было трех, а то и четырехкратное превосходство в скорости стрельбы, все становится на свои места), понесла потери и отступила, однако индейцы, не давая разорвать дистанцию, настигли и полностью разгромили отряд. Второй отряд, не ожидавший такого мощного сопротивления, тут же рассеялся. Шедший им на помощь еще один отряд вообще сменил траекторию движения, когда услышал канонаду, стоявшую над стойбищем.

Это был восхитительный дебют винтовок «Генри» в лице «Винчестера-70». Конечно, он мало чем помог поселению сиу в историческом плане, но однозначно заставил людей задуматься об использовании многозарядного оружия.

Далее можно наблюдать, как славно винтовки «Генри» повоевали в Первой мировой войне в руках солдат Российской армии. В США был размещен заказ на несколько десятков тысяч таких винтовок под патрон 7,62х54. Но, как оказалось, контракт был выполнен не полностью, количество их было недостаточным, поэтому позднее они превратились в подлинное антикварное огнестрельное оружие, которое украшало любую коллекцию.

Другие характеристики

Интересно устройство магазина. В нем нет каких-либо перехватывателей патронов, они удерживаются лотком-подавателем. Это очень надежная и простая конструкция, единственной особенностью которой является тот факт, что патрон должен четко соответствовать определенной длине, чтобы не заедал механизм подачи. Затвор у «оружия ковбоев» классический – надежное и прочное запирание на два клина в задней части. Управление клиньями идет посредством рычага перезаряжания, они сдвигаются вниз и отпирают во время перезарядки затвор. Далее он отодвигается назад за счет движения скобы вперед через систему рычагов. Потом взводится курок, при этом осуществляется экстракция гильзы и подъем лотка подачи с патроном. Когда рычаг перезаряжания двигается обратно, патрон с лотка досылается в ствол. Далее клинья при подъеме запирают затвор, происходит опускание лотка, открывается магазин, в свою очередь патрон из него поступает на лоток.

Действие автоматики

При нажатии на спусковой крючок курок бил по ударнику, взрывая капсюль и воспламеняя порох. Быстрообразующиеся пороховые газы через специальный канал в стволе попадали в газовую трубку и воздействовали на поршень, заставляя его двигаться назад. Во время движения поршень сжимал возвратную пружину и толкал затвор в заднее положение – происходило извлечение и выбрасывание гильзы.

После снижения давления пороховых газов возвратная пружина распрямлялась, толкая перед собой поршень и уводя за собой затвор. Тот, двигаясь вперед и вращаясь, досылал в патронник патрон и запирал канал ствола. Сразу после этого можно было производить следующий выстрел.

Механизм автоматики

По тем временам винтовка Мондрагона оснащалась достаточно надежным механизмом автоматической перезарядки, который работал на энергии пороховых газов. Основным элементом газового двигателя стала трубка-кожух, внутри которой располагались поршень и возвратная пружина. Поршень имел специальные крепления для соединения с затвором.

Непосредственно затвор представлял собой цилиндрическую деталь с выступами, вырезами и спиралевидными каналами, которые заставляли его вращаться при движении. Внутри затвора самозарядная винтовка Мондрагона имела небольшой канал, в котором находился ударник.

Рекомендации

  1. ^ Фицсаймонс, Бернарда (1978). Иллюстрированная энциклопедия оружия и войны, Том 18 . Лондон: Феб Publishing Company. стр. 1933-1934.
  2. ^
  3. Хьюз, Джеймс Б. (1968). Мексиканские военные Вооружение: Период Картридж 1866-1967 . Хьюстон: Deep River Оружейная. стр. 19.
  4. Мондрагон, Manuel (1893). Международный конгресс инженеров . Чикаго. п. +851.
  5. Мондрагон, Manuel (1893). Международный конгресс инженеров . Чикаго. п. +852.
  6. Форд, Роджер (1998). Великие мировые Винтовки . Лондон: Brown Books. стр. 101-102.
  7. Хьюз, Джеймс Б. (1968). Мексиканские военные Вооружение: Период Картридж 1866-1967 . Хьюстон: Deep River Оружейная. п. 52.
  8. Erenfeicht Лешек (1995). Ilustrowana Encyklopedia – Брон Strzelecka XX Wieku . Warszawa: Espadon. п. 18.
  9. Fitzsimons, Bernard (1978). Иллюстрированная энциклопедия оружия и войны, Том 20 . Лондон: Феб Publishing Company. п. 2223.
  10. Вальтер, Джон (2003). Военные винтовки двух мировых войн . Лондон: Greenhill Книги. п. 69.
  11. Görtz Иоахим (2010). Борхардт и Люгер Автоматическая Pistols, Volume 2 . Galesburg: Брэд Симпсон Publishing. стр. 966-967, 1007-1008.
  12. Вальтер, Джон (2006). История Rifle: Иллюстрированная история с 1756 до наших дней . Лондон: Greenhill Книги. п. 192.
  13. Хэтчер, Джулиан С. (1957). Ноутбук Хэтчера, второе издание . Гарисберг: Телеграф Press. п. 157.
  14. Вествуд, Дэвид. Винтовки: Иллюстрированная история их влияния . ABC-CLIO. п. 117.
  15. Эдвардс, Уильям Б. (1958). «Оружие для нации стрельцов». Оружие (7): 45, 47.

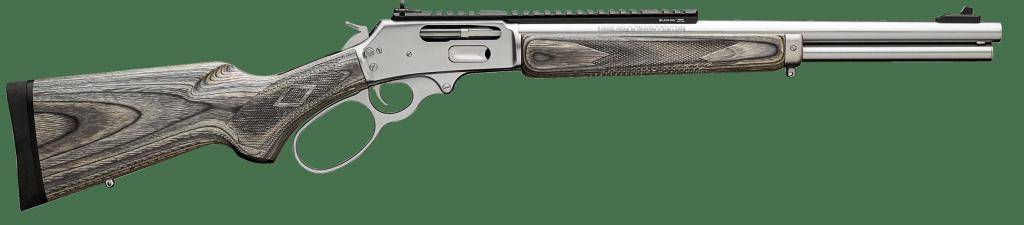

MARLIN MOD-1895

Это очень мощная и добротная винтовка в калибре 45-70. Ее габариты ненамного больше предыдущей модели, однако она довольно тяжелая. Патрон мощный, разгоняет 21-граммовую пулю до 500 м/с. Можно смело рекомендовать его для охоты в российских лесах.

До расстояния 150 м он отличается плоской траекторией, а во время пристрелки на 100 м можно пренебречь поправками от 0 до 150 м. Коробка у «Марлина» закрытая, у нее имеются два окна с правой стороны. Нижнее предназначено для зарядки, есть дверца. Верхнее служит для экстракции гильзы. Отражатель находится в ней, а при перезаряжании лучше энергично отводить затвор, чтобы обеспечить надежный выброс гильзы. Для запирания затвора имеется один клин, входящий снизу. Во время закрытия он подпирает деталь, которая передает удар от курка к бойку, что обеспечивает невозможность выстрела с открытым затвором. Само по себе ружье добротное, маневренное и мощное, как говорят знатоки. Оно считается отличным вариантом для загонных охот на крупных и средних животных.

Выводы

Общим недостатком таких винтовок является разборка. Для проведения этой операции необходимо иметь в наличии целый набор шлицевых отверток. Паспорт винтовки Rossi вообще говорит, что в случае необходимости разборки стоит обратиться к оружейному мастеру. Это не может не поразить наших людей, готовых открыть что угодно без дополнительного инструмента. В целом такое оружие является прекрасным историческим раритетом, могут такие винтовки служить и в качестве винтовок-компаньонов, к примеру, на стрельбище. Все же это антиквариат и приятная взору вещь, а не средство убийства.

Для охоты Lever Action не очень подходит, охотники предпочтут ей, скорее, полуавтомат или же «болтовик». А вот в путешествие винтовка «Генри» отправилась бы с радостью. Вот только кто решится брать с собой столь редкий предмет в рискованное предприятие – другой вопрос.
