Вертолёт «Ансат» – казанское решение транспортного вопроса

Характеристики

Технические параметры машины выглядят очень впечатляющее, что неоднократно подтверждали эксперты и специалисты на различных выставках и авиационных шоу. Среди самых значительных стоит выделить:

  • Способность поднимать в воздух 7 пассажиров, перевозя при этом до 1,3 тонны веса;
  • Мощность двигателя составляет 630 лошадиных сил (для одного), а во время взлета равна 463 киловольтам;
  • Экипаж, который пилотирует аппарат может составлять из одного или двух человек;
  • Высота вертолета равна 3,56 метрам;
  • Колея шасси составляет два с половиной метрам;
  • Общая длина машины составляет больше 13,5 метров.

салон вертолета Ансат фото

Грузовая кабина имеет внушительные размеры:

  • длина равна 3,5 метрам,
  • ширина – 1,68 м,
  • высота – 1,3 м.

Такой аппарат развивает отличную скорость – до 285 километров в час, а крейсерская равна – 250 километров в час. Поднимается со скоростью в 21,5 метра в секунду.

Перспективы

Вертолет «Ансат», фото которого завораживает визуальной легкостью и стремительностью конструкции, открывает новую веху в отечественном авиастроении. Российские конструкторы доказали, что могут производить маневренные, экономичные, несложные в обслуживании вертолеты для гражданского применения.

В мае 2015 на «Ансат» были размещены первые коммерческие заказы. Три машины зарезервировала авиакомпания «Тулпар», еще два борта заказала авиакомпания «Вектор». Для установки прямых контактов с эксплуатантами вертолетов в июне 2015 на КВЗ провели официальную презентацию «Ансата», в которой приняли участие более 70 специалистов российских авиакомпаний и авиации специального назначения. В рамках регионального сотрудничества, КАЗ в 2016 передал Минздраву Татарстана аппарат, оснащенный ультрасовременным медицинским модулем.

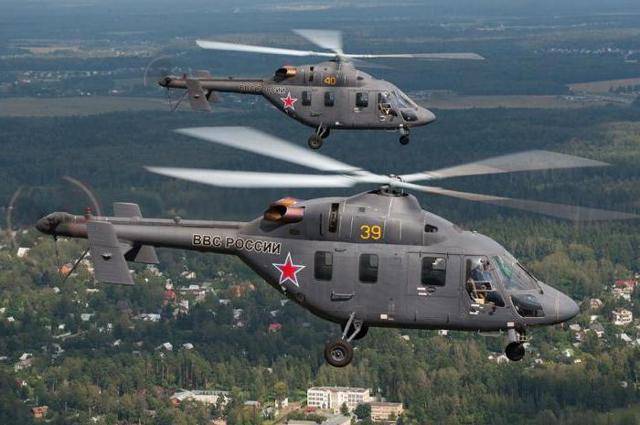

К 2017 году ВВС страны приобрели порядка 40 единиц «Ансат-У», модифицированных для эксплуатации в армии. Их используют для обучения пилотов, показательных полетов, патрулирования и других целей.

Большой контракт заключен с китайскими коллегами. В 2018 будут осуществлены поставки двух «Ансатов», оснащенных медицинским модулем. К 2019 «Вертолеты России» обязались передать еще 6 единиц гражданского назначения. Особый интерес представляют модификации в VIP-исполнении для перевозок важных гостей, руководителей компаний, высокопоставленных должностных лиц.

Конструкция

Для изготовления вертолета используют цельнометаллическую конструкцию фюзеляжа, лопасти сделаны из стеклопластика, а в несиловых элементах применены композиционные материалы. Особенность этого летательного аппарата является сбалансированное применение в производстве самых новых разработок авиастроения и традиционных технических решений.

Первый опытный образец аппарата был продемонстрирован в Фарнборо 1998. В 1999 г. усовершенствованная вторая модель вертолета поднялась в воздух, после чего его конструкция была усилена и получила некоторые изменения. Третий «Ансат» изготовленный в 2001г заметно отличался от предыдущих экземпляров. У него появились новые аэродинамические формы фюзеляжа, сделанные по результатам проведенных испытаний. Внешние формы его стали совершенными настолько, что их скопировали американские производители при изготовлении знаменитого Bell-429.

История создания

Создания этого вертолета началось еще в 1993 г, когда инициативная группа Казанского филиала вертолетостроительного завода Миля, провела маркетинговые исследования. На основании полученных данных, инженеры пришли к выводу о целесообразности создания нового аппарата, который должен быть классом между Ми-2 и Ми-8.

Конструкторы решили создать машину грузоподъемностью не более 1500 кг, которая должна была бы обладать высокими техническими качествами, отвечать требованиям потребителей и при этом отличаться минимальной стоимостью. Первоначальные попытки договориться о создании такого вертолета с отечественными производителями не принесли результатов, а иностранные предлагали лицензирование на очень жестких условиях.

Поэтому было организовано ОАО КВЗ общественное конструкторское бюро, в котором начали работу над проектом инженеры, перешедшие из МВЗ им. Миля и преподаватели авиационного института. В дальнейшем разработками казанских вертолетостроителей заинтересовались конструкторы и из других известных КБ. Все работы проводились за счет средств КВЗ, которые отчислялись из прибыли завода. Для вывода вертолета «Ансант» в серийное производство, на предприятии было изготовлено более 80 уникальных станков и специальных приспособлений.

История создания

Вертолет «Ансат», характеристики которого не уступают аналогам зарубежного производства, начал проектироваться на КАЗ в 1996 году. Спустя год был собран первый прототип, поднявшийся в воздух 17.08.1999 года. Казанский авиационный завод сделал ставку на эту модель, сосредоточив на его создании основные ресурсы предприятия.

Несколько лет велись работы по его сертификации. В 2013 Международный авиакомитет внес модель в авиационный регистр с правом транспортировки грузов. В 2014 вышло дополнение, позволяющее эксплуатировать вертолет «Ансат» России для пассажирских перевозок. В 2015 новый аппарат испытал Медведев. По словам Дмитрия Анатольевича, машина ему понравилась. Дав новинке высокую оценку, глава российского правительства выразил готовность в будущем летать на этом вертолете.

Заказчики

Осенью 2016 первый «Ансат» с медицинским модулем был передан Минздраву Республики Татарстан.

В октябре 2016 парк компании «Русские вертолётные системы» (РВС) получил машину, изготовленную в VIP-варианте; которая однако будет использоваться не только для перевозки пассажиров, но и в качестве учебной машины авиационного учебного центра компании.

По состоянию на май 2019 года, компания «Русские вертолётные системы» является крупнейшим гражданским оператором вертолетов «Ансат» и имеет 13 таких вертолетов и ожидает поставку ещё 2-х машин в 2019 году.

В 2016 г. на авиасалоне в китайском Чжухае контракт на поставку двух машин в медицинском исполнении подписала китайская компания Wuhan Rand Aviation Technology Service Co. Ltd.; вертолёты планируется поставить до конца 2017 года. Китайское предприятие также оформило опцион, который предусматривает покупку ещё шести “Ансатов”. Ожидается, что компания получит их до наступления 2019 года.

В конце 2018 г. в Китае, в рамках демо-тура, был заключён твёрдый контракт на 20 вертолетов «Ансат», также было собрано «мягких контрактов» (Вьетнам. Таиланд, Камбоджа и Малайзия) ещё на 30 вертолетов этой модели.

В 2019 году холдинг “Вертолеты России” (входит в “Ростех”) начнет поставки в Китай вертолетов «Ансат» с медицинскими модулями, которые соответствуют международным стандартам санитарной авиации и позволяют спасти жизнь человека на период транспортировки.

Условия применения

В настоящее время налажен выпуск нескольких модификаций вертолета «Ансат». Он выпускается даже для перевозки высокопоставленных лиц. Аппараты VIP класса имеют более комфортный салон, с улучшенной изоляцией от шума и вибрации. Такие машины перевозят до 4 человек. Учебные вертолеты снабжаются ЭДСУ и цифровой системой управления, при помощи которых можно производить различные поведения машины, даже отключение двигателя. Что в значительной степени повышает уровень мастерства будущих пилотов.

«Ансат-2РЦ” является военной моделью, в которой используется 90% деталей базовой машины. Это позволяет создавать штурмовой вертолет из гражданского аппарата за 9 месяцев.

С 2006 г начался серийный выпуск вертолетов «Ансат», в настоящее время он завоевывает все новые и новые рынки сбыта. Они уже летают в Китае, Лаосе, странах СНГ, Иране, Корее и других точках мира.

История создания

Типоразмер и функциональный облик вертолёта «Ансат» были определены в результате проведённых в российских авиакомпаниях маркетинговых исследований по определению требований к вертолётам данного класса.

Первый прототип вертолёта был собран в мае 1997 года.
Первый полёт совершён в 1999 году.
В 2011 году начался процесс сертификации гражданской версии вертолёта.
В августе 2013 был получен сертификат типа Авиационного регистра Межгосударственного авиационного комитета.

Машины производит Казанский вертолётный завод (в 2017 году на заводе планируется собрать 16 вертолётов).

Существуют планы замены двигателей вертолёта на отечественные ВК-800В производства ОАО «Климов».

28 октября 2016 года – холдинг «Вертолёты России» планирует обеспечить поставку порядка 40 вертолётов «Ансат», как сообщил журналистам заместитель генерального директора компании Александр Щербинин.

В июне 2017 года первый в России вертолёт «Ансат», оборудованный модулем реанимации прибыл в Волгоград.

В мае 2018 года в рамках выставки HeliRussia «Ансат» получил одобрение главного изменения на расширение температурного диапазона эксплуатации. Таким образом, на данный момент вертолет Ансат сертифицирован для использования в температурном диапазоне от -45 до +50 градусов по Цельсию.

Двигатели

Первоначально вертолет «Ансат» оснащался парой турбовальных моторов модели PW207K производства Pratt Whitney Canada. Они оборудованы двухканальной электронно-цифровой системой управления (FADEC). При аварийном отключении одного из них вертолет способен продолжать взлет.

Мощность каждого из моторов на взлетном режиме достигает 630 л. с. Крейсерская скорость аппарата достигает 250 км/ч. Машина, оснащенная основными баками, способна летать на расстояние до 510 км.

В перспективе вертолет «Ансат» будет переведен (полностью или частично) на силовые установки отечественного производства. На данный момент проходят испытания двигатели ВК-800В, которые конструирует ОАО «Климов». Данные моторы станут базовыми для всех типов легких российских летательных аппаратов. В турбовинтовом исполнении его также планируют устанавливать на беспилотники, легкомоторные самолеты. На ВК-800В полностью разработана и утверждена техдокументация, создан эскизный проект. Силовой агрегат успешно проходит испытания.

Китай разогнался на коронавирусе

Обычно сертификация вертолетов в зарубежных странах длится не менее 3—4 лет, а Китай провел ее достаточно быстро по европейским меркам, отмечают источники, близкие к КВЗ.

— Сертификация не делается мгновенно, — объясняет собеседник «Реального времени», представитель авиаотрасли. — Например, в Канаде при благоприятном отношении — срок 3 года. Это их сроки — не мы их определяем. В Китае, мы надеялись, будет побыстрее, но там тоже начиналось все вроде хорошо и вопросов не было. Но потом у китайцев появились свои заморочки, и процесс затянулся. Но, в принципе, 2 года — это хороший срок, это быстро.

— Летные характеристики «Ансата» были продемонстрированы полтора года назад. Особых претензий к технике не было. Но потом появились юридические заморочки. Мы надеялись, что это будет на год-полтора пораньше, потому что у команды летчиков и специалистов не было вопросов. Но потом на месте, у себя в Китае, у них возникали юридические моменты.

Эксперт полагает, что на ускорение прохождения валидации повлияла эпидемия коронавируса, которая преподнесла наглядный урок того, как важно санитарным службам быть всегда мобильными и вылетать в очаги инфекции. Фото Максима Платонова. Тем не менее весь набор документов тогда был готов, все процедуры неукоснительно соблюдались и поблажек не было

Вообще, сроки сертификации определяются двумя факторами — объемом работы и загруженностью сертификационных центров, пояснил эксперт:

Тем не менее весь набор документов тогда был готов, все процедуры неукоснительно соблюдались и поблажек не было. Вообще, сроки сертификации определяются двумя факторами — объемом работы и загруженностью сертификационных центров, пояснил эксперт:

— Если есть заинтересованная компания, которая собирается или уже подписала с вами контракты, то вас ставят в очередности чуть-чуть повыше. А если вы идете в обычном порядке, то это может длится 4 года или даже 5 лет. В Китае «Ансат» стал первой российской машиной, который прошел сертификацию достаточно быстро.

По его словам, если контракт подписан, то производство вертолетов уже должно быть запущено, и значит, поставка произойдет очень скоро. «А если начало получения сертификата будет означать факт подписания контракта, то это займет достаточный срок — до года», — полагает он.

Впрочем, в Росавиации объясняют быстрые сроки упрощенной процедурой порядка одобрения типовой конструкции. «В июне 2019 года в Кремле в присутствии президента Российской Федерации В.В. Путина и председателя КНР Си Цзиньпина состоялась церемония обмена подписанными между Росавиацией и СААС «Процедурами реализации» российского-китайского межправительственного соглашения о безопасности полетов BASA, которые позволяют создать условия для упрощенного порядка одобрения типовой конструкции российской авиационной техники, экспортируемой в КНР», — сообщила пресс-служба Росавиации.

— Мне сложно судить о том, с чем связано возможное ускорение рассмотрения этого вопроса в КНР, — говорит исполнительный директор отраслевого агентства «АвиаПорт» Олег Пантелеев. — Можно сказать только то, что КВЗ имеет производственные возможности, существенно превышающие законтрактованный китайской стороной спрос на вертолеты «Ансат». Трудоемкость изготовления вертолетов ниже, чем у Ми-8, текущая загрузка КВЗ умеренная, сборка «Ансата» хорошо отлажена. Ситуация простая — бери да делай.
Луиза Игнатьева

ПромышленностьМашиностроение Татарстан

Основные узлы

На третью модель вертолета были установлены более мощные двигатели PW-207K, которые не снижают своей работоспособности в чрезвычайных ситуациях. В этой модели были заменены некоторые агрегаты, поставлен новый рулевой винт, а конструкция шасси была выполнена из металла. Этот экземпляр прошел сертификацию и был разрешен для серийного производства.  В итоге получилась машина, обладающая совершенными летно-техническими характеристиками.

Электро-дистанционная система управления, установленная на «Ансат», увеличивает его маневренность и облегчает управление. Такая система была применена впервые, раньше она устанавливалась только на самолеты МиГ и Су. Также впервые были разработаны безшарнирные крепления лопастей. Для изготовления узлов и агрегатов применяются легкие сплавы с дробеструйным упрочнением. При отключении одного двигателя он может безопасно продолжать полет на одном.

Устройство

Построен вертолет на основе одновинтовой схемы с рулевым винтом, которая применяется во всех современных конструкциях подобных машин. Отличается повышенной безопасностью, которая представлена в двух вариациях:

  • Инновационная электрическая дистанционная система управления полетом;
  • Гидромеханическая система управления.

Оснащена машина двумя газотурбинными двигателями, который имеют мощность 630 лошадиных сил, выпускаемых канадской фирмой Пратт и Витни. Управлять ими можно с помощью специально созданной электронно-цифровой системы, что позволяет управлять аппаратом, если один из двигателей отказал.

вертолет Ансат в небе фото

В состав пилотажной и навигационных систем, а также бортового оборудования входят:

  • Индикаторы со множеством функций;
  • Система, которая предупреждает об отказах двигателей;
  • Бортовая информационная система.

Фюзеляж  является цельнометаллическим, который отлично гармонирует композиционными материалами и стеклопластиковыми лопастями. Работа несущего винта связана с бесшарнирной втулкой, которая обеспечивает высокий уровень управления.

Технические характеристики

«Ансат» первый вертолет в мире, который обладая такой весовой категорией, может разместить в своем салоне 10 пассажиров. Он может перевозить грузы весом до 1300 кг более чем на 600 км при скорости 240км\ч. На дальность полета влияют такие факторы: как скорость, климатические условия, вес груза, высота. Дополнительно на него можно установить дополнительные топливные баки, что значительно увеличивает продолжительность полета.

  • Длина — 13 543
  • Высота — 3 560
  • Экипаж — 1 человек
  • Количество пассажиров — 9 человек
  • Подъемная масс груза — 1300 кг
  • Максимальная взлетная масса — 3300 кг
  • Мощность двигателя — 2х630 лс
  • Максимальная скорость — 285 км/ч
  • Крейсерская скорость — 250 км/ч
  • Практическая дальность — 635
  • Практический/Стратегический потолок — 5700/3300 м
  • Скорость набора высоты — 21,5 м/сек

Вертолет «Ансат»: технические характеристики

Изначально вертолет создавался с электродистанционной системой управления (КСУ-А), что сделало его первым аппаратом в мире с подобной системой. Позже было принято решение о создании версии с традиционной гидромеханической системой управления. Как ранее пояснял генеральный директор КВЗ Вадим Лигай, причиной стало ужесточение требований к сертификации гражданских машин с КСУ-А. Впрочем, замена системы управления не сказалась ни на массе машины, ни на ее характеристиках:

  • Длина общая – 13,54 м.
  • Высота с винтами – 3,5 м.
  • Ширина – 2,6 м.
  • Экипаж – 1 или 2 пилота.
  • Полезная нагрузка – до 7 (10) пассажиров, либо 1,3 т груза.

Легкий вертолет «Ансат» имеет цельнометаллический фюзеляж. Не силовые элементы выполнены с применением композиционных материалов. Лопасти винтов изготовлены из стеклопластика. Втулка несущего винта выполнена по бесшарнирной схеме, что позволяет достичь высокого уровня управляемости и сэкономить на эксплуатационных расходах.
