УР-77 – Инженерный «Змей Горыныч»

Конструкция

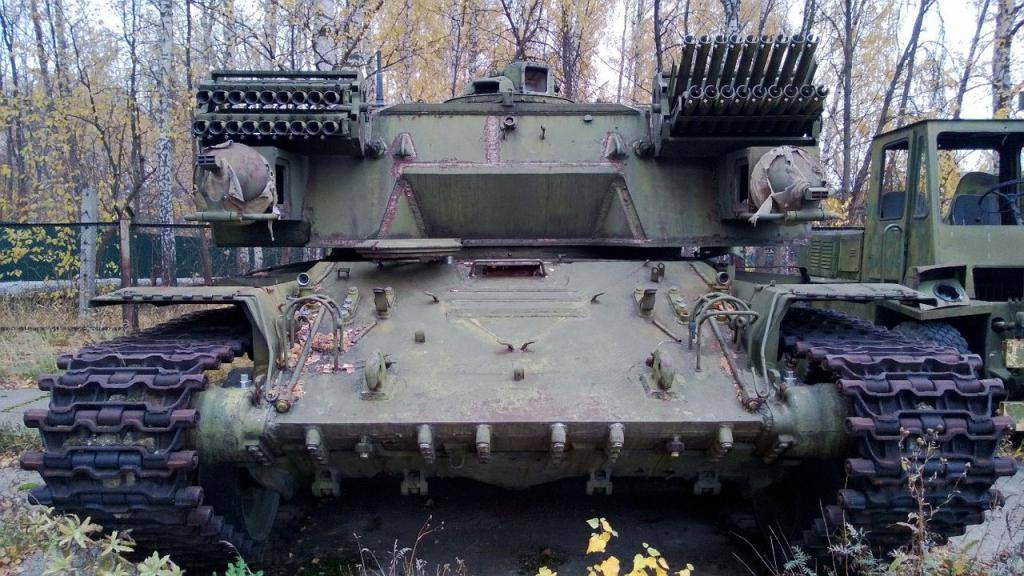

Общий вид УР представляет собой цельный плавающий сварной корпус с двумя размещенными сверху него пусковыми установками и необходимым для запуска оборудованием. Экипаж составляет два человека – механик-водитель и командир-оператор.

Силовая установка – ЯМЗ-238Н, являющийся восьмицилиндровым V-образным 300-тсильным дизелем, расход горючего – 140 литров на 100 км. Ходовая часть – подвеска на торсионах. Движение на воде машина осуществляет за счет вращения гусениц. Габариты боевой машины УР-77:

Единственное средство разминирования, которым обладает установка – реактивные заряды УР-77 «Метеорит» разных марок – УЗ-67, УЗП-77 и ЗРШ.

Эти боеприпасы представляют собой реактивный двигатель, за которым тянется длинный шланг, наполненный взрывчатым веществом (тротил, ПВВ-7 или ТГАФ-25). Длина шланга варьируется в зависимости от используемой модели. В установке размещается два таких боеприпаса, а перезарядка выполняется за 30-40 минут.

Урка

В 1968 году на вооружение инженерных войск поступает вполне приличная машина, способная делать то, чего не мог «Змей Горыныч». Первый вариант именовался УР-67 (Установка разминирования образца 1967 года). В военном обиходе ее сразу назвали «Урка» (у этого слова нет сленгового значения, роль сыграло простое созвучие). Позднее усовершенствованный вариант получил обозначение УР-77.

Как же действует установка УР-77? В зависимости от расположения ближней границы вражеского минного поля и его глубины машина в нужное время занимает пусковую позицию, поднимает направляющие и производит пуск заряда. Заряд летит, поднимаясь на высоту 10−15 метров, пока не натянется тормозной канат, соединяющий хвост заряда и машину. После того как заряд падает на минное поле, машина сдает назад, чтобы выровнять заряд в прямую линию. Командир машины по кабелю (внутри тормозного каната) выдает команду на подрыв заряда. Взрыв 725 килограммов пластита заставляет сработать мины с нажимными взрывателями в полосе шириной шесть метров и перебивает проволоки мин натяжного действия. Командир машины с помощью пиропатрона перебивает тормозной канат, освобождая машину. Все, машина готова к пуску следующего заряда разминирования. (На учениях обычно сразу после взрыва к отстреленному тормозному канату устремлялись фигурки военных: сочетание высокой прочности, мягкости и гибкости делало его незаменимым подспорьем в быту, чаще всего его использовали как буксирный трос для автомашин.) Весь процесс разминирования не занимает и трех минут: при этом проход в минном поле проделывается действительно внезапно и мгновенно.

Внешне УР-77 мало отличается от любой другой боевой машины и не привлекает особого внимания противника. А если установить на нее макет башни со стволом, имитируя самоходку «Гвоздика», то выявить, что это именно «Урка», сможет только специалист, да и то с близкого расстояния. Так что даже если разведка противника увидит установки УР-77, то, скорее всего, примет их за самоходные гаубицы — никакого особенного повода для тревоги, обычное усиление артиллерии.

Боекомплект системы «Змей Горыныч»

Оружие принцип действия имеет следующий: предполагается использование определенного боекомплекта. Он включает в себя два удлиненных заряда разминирования, которые имеют твердотопливные буксирные ракеты. Один заряд рассчитан на один проход, то есть установка посредством одного боекомплекта может проделать сразу два прохода длиной 93 м и шириной 6 м. Саму установку при проведении боевых действий можно расположить как в укрытии, так и на открытой местности. Заряды запускаются с короткой остановкой. Заряды могут запускаться и с воды, когда нужно разминировать минные поля вдоль береговой линии.

Самый молодой «Горыныч»

Сейчас на вооружение армии поступает новая установка УР-07М «Пересортировка». Это продукт работы Научно-исследовательского инженерного института в Балашихе и Конструкторского бюро Рубцовского машиностроительного завода.

В данной установке два заряда: один выстреливает на 340 метров, а второй – до километра. Броня у этой машины стальная, предусмотрены системы кондиционирования воздуха и климат-контроля, имеется система постановки дымовой завесы «Туча». В корпус встроены шесть гранатометов калибром 81 миллиметр. «Пересортировка» тоже плавает, но быстрее – развивает скорость не 6 км/ч, а 9 км/ч. А это означает что новый «Змей Горыныч» во многом превосходит теперешний.

Змей Горыныч

Тогда конструкторы предложили вставить между секциями ракетные пороховые двигатели, сопла которых были направлены назад и немного вниз. Реактивная струя приподнимала заряд и тянула его вперед. На заряд полной длины требовалось 45 таких двигателей.

По задумке создателей, в ночь перед атакой комплект УЗ-3Р на автомобиле надо доставить в ближний тыл. На один заряд требовался грузовик Урал 375 (4,5 т). Затем саперы должны собрать из секций трубчатую ферму длиной 100 метров и установить ее так, чтобы до ближней границы вражеского минного поля оставалось 200−300 м, замаскировать и ждать приказа.

В период огневой подготовки, когда артиллерия громит вражеские траншеи и давит огневые точки, саперы запускают заряд. Он летит на высоте около 1 метра, пока не натянется тормозной трос, а затем падает на землю. Взрыв — и в минном поле зияет проход шириной 6 метров, отлично заметный идущим в атаку танкам и пехоте. Ось прохода — неглубокая четкая канавка в земле.

Но гладко было на бумаге… Испытания УЗ-3Р выявили его ограничения — уклон местности не более 2−3% и высота препятствий не более 50−80 см. Поле боя редко предоставляет такие возможности. А когда УЗ-3Р поступили в войска, выявился еще один очень существенный недостаток. Все 45 двигателей должны были воспламеняться строго одновременно и строго одновременно выходить на рабочий режим. Этого промышленность обеспечить не могла. Вдобавок в общей цепи запуска всех двигателей оказалось невозможным добиться одинакового сопротивления соединений. В результате в момент подачи электроимпульса на воспламенение двигателей процессы в каждом двигателе развивались с разбросом по времени. Разброс был небольшим — сотые и десятые доли секунд, но в результате эта гигантская змея начинала со страшным ревом, изрыгая пламя и дым, извиваться в стороны, вверх и вниз. Потом она приподнималась и начинала все быстрее двигаться вперед…

А потом, натолкнувшись на какой-либо пенек или бугорок, резко взмывала в небо и разламывалась на составные части, которые с визгом и шумом начинали мотаться по небу в разные стороны. Генералы, забыв про солидность, вспоминали курсантские годы и на пятерку выполняли команду «Все в укрытие!». Саперы, отлично знавшие дурной нрав своего питомца, к этому времени уже давно покуривали в блиндажах.

Но не только за способность демонстрировать это незабываемое, экстремальное зрелище УЗ-3Р получил меткое солдатское прозвище «Змей Горыныч», а еще и за то, что саперному лейтенанту, получившему изрядный нагоняй, со своими солдатами потом приходилось целый день ходить по полю, собирая в кучу обломки — почти 4 тонны железного лома и взрывчатки.

История возникновения

В течение первых двух мировых войн основным средством разминирования были специально обученные люди – саперы.

Несмотря на наибольшую распространенность, такой подход имеет ряд фатальных недостатков:

  1. Обучение и подготовка бойца этой специальности процесс небыстрый и сложный, так как эта профессия имеет огромное количество тонкостей.
  2. Подавляющее большинство боевых заданий этих бойцов происходит на территории врага, что в несколько раз увеличивает вероятность их уничтожения или захвата в плен.
  3. Конструкционные особенности некоторых моделей мин не позволяют миноискателям себя обнаруживать (корпуса из дерева или пластика, на которые миноискатель не отреагирует).
  4. Разминирование вручную требует времени и большого труда, что может сковывать руки при необходимости быстрого наступления.

Но во время Первой Мировой Войны британский инженер-сапер разработал простое и в то же время эффективное решение. Оно получило незамысловатое название «Бангалорская Торпеда» – заполненная взрывчаткой длинная труба, которая будучи углубленной в почву на заминированном участке позволяет разом подрывать (и соответственно разминировать) несколько мин.

Такой достаточно быстрый способ разминирования использовался и во время ВМВ в различных вариациях. Однако напрашивается очевидный недостаток. Наращивать длину такой конструкции можно было сколь угодно, но, тем не менее, собрать в боевых условиях и доставить на минное поле стометровую трубу было проблематично. Решение конструкторами было принято элегантное – сделать подобный заряд самоходным.

Неудачный опыт с УР-3Р показал, что подобная техника должна быть самоходной, и в 1967-м в Советские Войска поступила УР-67 (Установка Разминирования 67-го года). Машина была построена на основе БТР-50ПК с установленной ПУ для устройства УЗ-67, представлявшего собой 83-х метровый шланг, заполненный тротилом. Он выстреливался на дистанцию в 200-350 метров и подрывается, открывая путь для наступающих войск. Из-за зрелища самого запуска заряда установка удостоилась клички «Змей Горыныч».

В 1978 году на смену УР-67 (к тому моменту устаревшую и имевшую недостаточную дальность) поступила машина разминирования УР-77 «Метеорит». Установка, в отличии от предшественника, выполнена на базе . «Метеорит» или по-другому «Змей Горыныч» (так стало принято называть все УР) имел ряд преимуществ, из-за которых он полностью заменил УР-67 в войсках, к настоящему моменту снятый с вооружения.

УР нового поколения

В эпоху холодной в войны конструкторское бюро СССР работало в режиме «пятилетку за три года». Новая модификация Горыныча была продемонстрирована в 1968 году — в состав вооружения введен УР-67, образца 1967 года.

Бойцы инженерных войск за созвучие букв прозвали ее УРКА.

Технические характеристики нового образца были вполне положительными:

  1. уровень подъема заряда над землей — 10-15 м.;
  2. мощность взрыва 275 кг. пластида детонирует вражеские мины в радиусе 6 м.;
  3. за счет изменения длины тормозного троса, варьируется дальность взрывной волны;
  4. Время проведения операции — 3 мин;
  5. сложность для обнаружения разведкой противника.

УР-67, а позднее ее вариант УР-88, официально признана лучшим инструментом для преодоления минных заграждений. А привычное прозвище «Змей Горыныч» вытеснило из обихода грубоватое «УРКА».

Фото УР-07М

Похожее

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 – бронированная разведывательно-дозорная машина

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» – командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БМО-Т – тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

БРЭМ-К – бронированная ремонтно-эвакуационная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БММ-80 «Симфония» бронированная медицинская машина

СПМ – специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

АЗМ – аэротранспортабельная землеройная машина

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

КДХР-1Н «Даль» – комплекс дистанционной химической разведки

БРЭМ-80У – ремонтно-эвакуационная машина

РМ-Г «Десна» – ремонтная гусеничная машина

“Мгебров-Рено” – бронеавтомобиль царской армии

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

You have no rights to post comments

Тактико-технические характеристики и аналоги

Действительно конкурентоспособными машинами обладает всего две страны в мире.

Единственной сравнимой по характеристикам моделью такой техники считается американская УР М58 «MICLIC», однако существенным недостатком относительно российского образца является то, что установка размещена на буксируемом прицепе и не способна передвигаться самостоятельно.

Как мы видим по сравнительной таблице, УР-77 уступает западному конкуренту только по ширине прохода. Однако этот параметр зависит исключительно от типа заряда, усовершенствование которого лишь дело времени для конструкторов.

Тактико-технические характеристики УР-77 Метеорит

– Годы производства: с 1977- Годы эксплуатации: с 1978

Экипаж: 2 человека

Вес УР-77 Метеорит

– Боевая масса, т: 15,5

Габаритные размеры УР-77 Метеорит

– Длина корпуса, мм: 7860- Ширина, мм: 2850- Высота, мм: 2535- База, мм: 3700- Колея, мм: 2500- Клиренс, мм: 400

Бронирование

– Тип брони: противопульная

Вооружение УР-77 Метеорит

– Дальность стрельбы, км: до 0,5- Другое вооружение: 2 х УЗП-77/УЗ-67- Масса комплекса разминирования, кг: 24- Дальность подачи заряда разминирования, м: 500- Размеры проделываемого прохода в минном поле, м: ширина – до 14; длина – 80-90 – Время снаряжения одним комплектом разминирования: 30—40 минут

Двигатель УР-77 Метеорит

– Тип двигателя: ЯМЗ-238Н- Мощность двигателя, л. с.: 300

Скорость УР-77 Метеорит

– Скорость по шоссе, км/ч: 60 – 61,5- Скорость по пересечённой местности, км/ч: 30 по грунту, 4 – 6 на плаву

– Запас хода по шоссе, км: 500- Запас хода по пересечённой местности, км: 250- Удельная мощность, л. с./т: 19,1- Тип подвески: торсионная- Удельное давление на грунт, кг/см²: 0,5

– Преодолеваемый подъём, град.: 35- Преодолеваемая стенка, м: 0,8- Преодолеваемый ров, м: 2,2- Преодолеваемый брод, м: плавает

Установка УР-77 Метеорит – видео

https://youtube.com/watch?v=O1yTKNP9qwc

Для преодоления минных заграждений были созданы специальные самоходные установки (установки разминирования УР-67, УР-77), которые предназначались для проделывания проходов в минных полях взрывным способом в ходе боевых действий. УР-67 была создана в середине 60-х годов и уже через 10 лет стала заменяться новой машиной – УР-77.

Установка разминирования УР-77 состоит из базовой гусеничной машины, созданной на основе многоцелевого тягача легкого бронированного (МТ-ЛБ), пусковой установки и боекомплекта из двух зарядов разминирования. Заряд разминирования представляет собой капроновую оболочку диаметром 7 см и длиной 93 м, заполненную пластическим взрывчатым веществом, внутри которого проходит детонирующий кабель. Заряды сложены в специальный бункер в кормовой части машины. Подача зарядов разминирования на минное поле противника осуществляется специальными пороховыми ракетами, буксирующими в полете заряд разминирования.

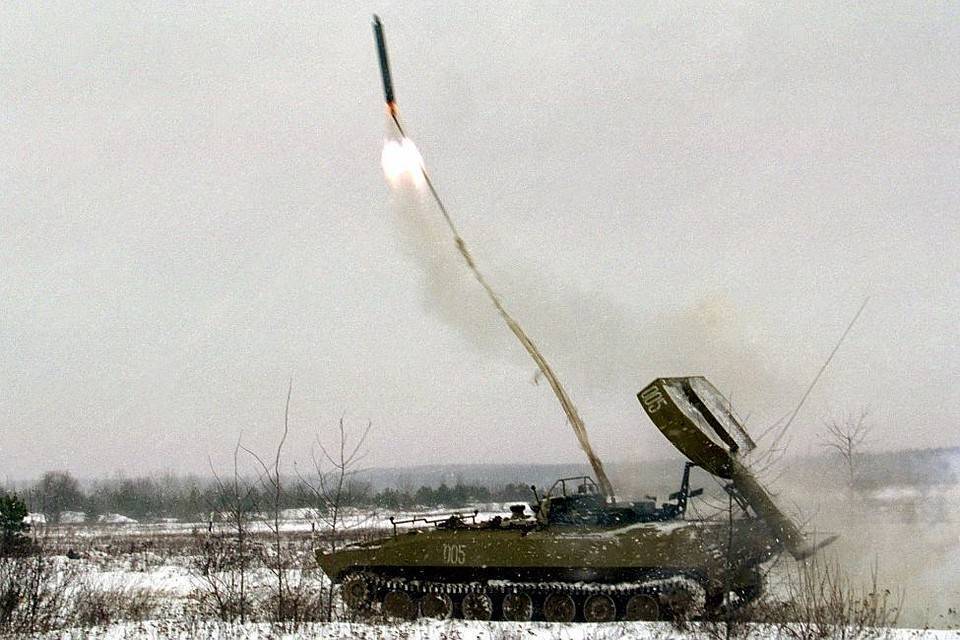

Запуск ракет осуществляется с пусковой установки УР-77 “Метеорит” с помощью специального пульта управления. В конце активного участка траектории полета срабатывает разъединительное устройство, отсоединяя ракеты. Тормозной канат создает торможение заряда при приземлении. После падения заряда машина отъезжает назад, натаскивая заряд на минное поле и спрямляя его. С пульта управления через провода электроимпульс подрыва подается на детонирующий кабель. Детонирующий кабель подрывается и инициирует взрыв всего заряда разминирования. В результате подрыва заряда детонируют мины на минном поле и образуется проход в нем для техники и личного состава. УР-77 является плавающей машиной и способен производить пуск заряда при движении на воде на противоположный берег, занятый противником, при форсировании водных преград или высадке морских десантов. Установка УР-77 действует, как правило, в составе отряда разграждения совместно с инженерной машиной разграждения (ИМР) и танковым мостоукладчиком впереди наступающих мотострелковых, танковых частей и подразделений. В настоящее время УР-77 находится на вооружении подразделений и частей инженерных войск вооруженных сил стран бывшего Советского Союза и бывших стран – участниц Варшавского договора.

Внезапно и незаметно

Именно такие свойства продемонстрировало оружие «Змей Горыныч» в Сирии (российскими саперами за время конфликта нейтрализовано 18 тысяч боеприпасов, из которых более 440 – самодельные). Все происходит очень быстро и эффективно. При этом если на УР-77 установить башню с макетом ствола, то даже опытный противник не сразу опознает в этой самоходке оружие по разминированию.

Останется только вскликнуть: «А что это вообще было?», после того как из ниоткуда раздастся рев реактивного двигателя, затем в небе появится ракета с белым хвостом. Затем все это упадет на землю в виде извивающейся змеи, выпускающей клубы дыма. И вот тут-то и раздастся мощный взрыв, сотрясающий и небо, и землю. Кто это видел, никогда не забудет.

Кроме того, это еще и плавающая установка. Она может быть использована для высадки десанта и при форсировании водных преград. В период чеченского инцидента эти установки использовали для подавления концентрированных сил противника, что также оказалось достаточно эффективным.

Сегодня существует более легкий вариант этой установки УР-83П. Ее перевозят в грузовике и собирают в окопах. Она уступает «Горынычу», но в некоторых боевых условиях имеет свои преимущества. При заблаговременной подготовке их можно установить где угодно и сколько угодно, а воспользоваться ими сможет простой пехотинец.

Особенности обновленной системы

Планируется, что модель УР-07М, которая придет на смену установке «Змей Горыныч», будет легко справляться с разминированием прибрежной полосы. С ее помощью можно будет проделывать проходы достаточной ширины в прибрежной линии моря на глубине до пяти метров. Проходы будут проделываться постепенно – запуском групп боеприпасов с носителя, который движется по берегу, после чего они будут подрываться в створе прохода. Отмечается, что качка корабля не будет влиять на точность подачи боеприпасов, поскольку это будет компенсироваться автоматическим управлением стрельбой на основе ЭВМ

Конструкторы акцентируют внимание на том, что “Змей Горыныч” как оружие разминирования все-таки требует пересморта и конструкции, и технических параметров, чтобы соответствовать современным требованиям. Именно поэтому было решено совершенствовать старую систему, привнеся в нее современные технологии

В качестве дополнения к системе идет прицепная установка «Подвязка» УРП-01, которая позволяет проделать проходы в противотанковых минных полях. Заряды запускаются как из буксирующей техники, не требуя выхода экипажа из машины, так и автономно – на грунте или из окопа.

Артиллерия России и мира, пушки фото, видео, картинки смотреть онлайн внедрила наряду с другими государствами такие наиболее значительные инновации – превращение гладкоствольного, заряжаемого с дульной части, пушки – в нарезное, заряжаемое с казенной части (замок). Применение снарядов обтекаемой формы и различных типов взрывателей с регулируемой настройкой на время срабатывания; более мощных порохов, таких как кордит, появившийся в Британии перед Первой мировой войной; развитие систем наката, позволивших увеличить скорострельность и избавивших орудийный расчет от тяжелой работы накатывания в положение стрельбы после каждого выстрела; соединение в одной сборке снаряда, метательного заряда и взрывателя; использование шрапнельных снарядов, после взрыва разбрасывающих мелкие стальные частицы во все стороны.

Русская артиллерия способная стрелять крупными снарядами, остро высветило проблему долговечности оружия. В 1854 году, во время Крымской войны, сэр Уильям Армстронг, британский инженер-гидравлик, предложил метод ковшей орудийных стволов из сварочного железа: сначала скручивая железные прутки, а затем сваривая их вместе методом ковки. Ствол орудия дополнительно стали укреплять кольцами из кованого железа. Армстронг создал предприятие, где изготовляли орудия нескольких размеров. Одним из самых известных стало его 12-фунтовое нарезное орудие с калибром ствола 7,6 см (3 дюйма) и винтовым механизмом замка.

Артиллерия второй мировой войны (ВОВ), в частности Советского Союза, вероятно, обладал самым крупным потенциалом среди европейских армий. Тогда же Красная армия испытала чистки главкома Иосифа Сталина и выдержала трудную Зимнюю войну с Финляндией в конце десятилетия. В этот период советские конструкторские бюро придерживались консервативного подхода к технике.Первые усилия по модернизации пришлись на улучшение 76,2-миллиметровой полевой пушки М00/02 в 1930 году, что включало усовершенствование боеприпасов и замену стволов на части парка орудий, новую версию пушки назвали М02/30. Спустя шесть лет появилась 76,2-миллиметровая полевая пушка M1936, с лафетом от 107-миллиметровой.

Установка разминирования УР-07М – видео

https://youtube.com/watch?v=hltIlywfxLM

Заряд установки разминирования представляет собой ракету с прикрепленным к ней длинным тросом. На тросе размещены заряды взрывчатки. При падении троса на землю после пуска ракеты взрывчатка, прикрепленная к нему, детонирует и инициирует подрыв мин в радиусе нескольких метров. Получившийся безопасный проход в минных полях может быть использован для прохода пехоты и военной техники. По словам офицера, принимавшего участие в испытании УР-07М, новые заряды разминирования способны детонировать часть мин, а взрывные устройства, защищенные от подрыва взрывом, он выбрасывает за пределы разминированного прохода.

Новая машина разминирования уже готова к серийному производству. В настоящее время для проделывания проходов в минных полях российскими военными преимущественно используются устаревшие машины УР-77. Они способны проделывать проходы длиной до ста метров и шириной до шести метров. Машины поступили на вооружение в 1977 году. На один полный цикл разминирования «Змею Горынычу» требуется до пяти минут, а на перезарядку пусковой установки ─ до 40 минут. УР-77 создана на базе самоходной артиллерийской установки 2С1 «Гвоздика».

УР-07 «Пересортировка» — российская установка дистанционного разминирования. Разработана в конструкторском бюро Рубцовского машиностроительного завода. Предназначена для проделывания проходов в противотанковых минных полях взрывным способом в ходе боевых действий войск.

Состав машины

  • Базовая машина (изделие 510 на узлах и агрегатах БМП-3);
  • Вооружение;
  • Специальное пусковое оборудование;
  • Дополнительное оборудование.

По состоянию на 2009 год, государственный оборонный заказ предусматривал поставку как минимум одной установки разминирования УР-07М. Стоимость одной машины составляла 54052870 рублей 00 копеек. Установка разминирования УР-07М предназначена для проделывания проходов в минных полях. Разминирование может производиться как с земли, так и с плава. Для проделывания проходов в машине установлена пусковая установка с зарядами разминирования УЗП-06 или УЗП-06Д и механизмом отцепки тормозного каната. Дальность подачи зарядов УЗП-06 составляет 340 метров, а УЗП-06Д — 1 км. Масса соответственно 2,85 т и 1,35 т. Кроме того в состав оборудования машины входит крановое оборудование и подъёмный механизм пусковой установки. Шасси оборудовано приборами наблюдения за местностью, а также средствами связи, тушения пожаров, отопления и кондиционирования воздуха. Для маскировки машины на поле боя на корпусе установлена система постановки дымовых завес 902В «Туча» состоящая из 6 гранатомётов калибра 81-мм для стрельбы дымовыми гранатами.

История вопроса

Самый простой, но трудоемкий, опасный и медленный путь разминирования – это в ночь перед атакой ползти саперам и прокладывать путь незаметными для противника метками. Но есть нюансы – мины в деревянных или пластмассовых коробках невидимы для миноискателей.

Делать это с помощью щупа вообще немыслимо трудно. На смену человеку пришли минные тралы. Но для них требовался танк, и задачу свою они также выполняли не полностью.

Предпринимались попытки разминирования с помощью артиллерийского обстрела.

Во Второй мировой апробацию прошла бангалорская торпеда (длинная трубка с килограммами пироксилина внутри), которую привязывали к танку и так очищали от мин проход для пехоты. Ее изобрел еще в 1912 году инженер Мак-Клинток из Британии, и с тех пор она значительно усовершенствовалась, но принцип работы остался.

Немного истории

Отметим, что первые современные системы разминирования были созданы англичанами в 1912 году. Причем изначально это оружие боролось не с минами, а с колючей проволокой. Для их взрыва использовалась труба длиной 5 м, которая заряжалась 27 кг пироксилина. Боеприпас подсовывался под заграждение и подрывался. Из-за длинной формы боеприпас был назван торпедой.

В СССР первые средства разминирования появились во время войны, и это был удлиненный заряд У3: он представлял собой трубу длиной 2 м и диаметром 7 см, в которую можно было поместить чуть больше 5 кг тротила. Суть его действия заключалась в том, что танк с тралом вытаскивал заряды для разминирования, после чего они подрывались. Несмотря на эффективность подобной системы, в ней было множество недоработок. Прежде всего, разминирование проходило быстро, а на его подготовку требовалось много времени.
