Охотничье ружье ТОЗ 106

Важные моменты

Полная разборка ТОЗ-106 должна производиться только при особой необходимости и в соответствующих условиях (специальный оружейный цех, мастерская)

При запирании замка боевой пружины требуется соблюдать осторожность, поскольку на этапе сборки замок может слететь с ударного механизма и травмировать владельца или работника, выполняющего операцию

Личинку нужно вставлять с выбрасывателем и вкладышем, при этом затвор и курок должны быть помещены в остов. Во избежание сбоя направления вкладыша при сборке его следует упереть в твердую статичную опору или поверхность

После окончания манипуляции важно удостовериться в том, что наружные пазы отражателя совпадают с аналогичными элементами на внутренней и наружной частях корпуса затвора. Корректное взаимодействие механизмов ружья проверяется путем приведения его в боевое положение без зарядов

При правильно выполненной работе должен прозвучать характерный щелчок.

Краткое описание

Весит ружье ТОЗ-106 два с половиной килограмма, что вкупе с компактностью делает его очень удобным при перемещении в горной местности и лесах. Оружие неприхотливо в обслуживании и эксплуатации, длина в сложенном состоянии составляет 53 сантиметра, а с откидным прикладом шарнирного типа – 82 см. Перезаряжается модель ручным способом через болтовой затвор с жестким замком. Стрелять из ружья можно только в разложенном виде.

Рассматриваемая модификация пользуется популярностью у любителей-охотников, ствол можно быстро прочистить при помощи шомпола или ветоши. Транспортировка осуществляется в специальном чехле с рукояткой. Имеется возможность установки оптического прицела. Это ружье отлично подходит для начинающих стрелков, считается самым коротким гладкоствольным оружием, которое доступно населению в Российской Федерации.

Удобство стрельбы

В “Рыси” портит все ужасная система спуска только при помощи самовзвода, малоприемлемого для ружей. Усилие около 7-8 кг. Ход спускового крючка является небольшим, с предупреждением. Усилие спуска является неравномерным. А ведь его вполне можно было бы выполнить хотя бы в пределе 3,5-4,5 кг и без предупреждений. Вследствие такого спуска значительно ухудшается уровень точности стрельбы, а стрельба одной рукой делается вообще маловероятной. Кроме того, у самовзвода имеется достаточно большое техническое время выстрела.

ТОЗ-106 технические характеристики имеет следующие. Спуск обычный для болтового ружья, с большим свободным ходом, неудобств не доставляющий. Техническое время выстрела у него значительно больше. Баланс с откинутым прикладом этого ружья делает процесс стрельбы из него с одной руки довольно комфортным. Чего нельзя сказать про “Рысь”, потому как баланс (в обоих случаях имеется ввиду баланс ружей с разложенным прикладом – иначе они без переделок не будут стрелять), из-за большой длины и надствольного магазина, наличия 12 калибра и усиленного спуска, практически полностью исключают возможность стрельбы с одной руки. Это значит, что никакого подобия пистолета из “Рыси” получиться, к сожалению, не может.

Перезарядка 106-ТОЗ правой рукой осуществляется исключительно легко. Для удобного процесса перезарядки затвор надо обязательно притирать самостоятельно, потому как завод не делает этого, в результате затвор у нового экземпляра ходит или очень туго или рывками.

Стрельба

Для выполнения выстрела из ружья ТОЗ-106, калибр которого составляет 20 мм, требуется открыть затвор, переводом рукоятки в заднее положение избавиться от гильзы, дослать очередной патрон обратным движением затвора. После этого оружие считается готовым к выстрелу.

По окончании стрельбы необходимо взвести курок, развернуть затворную ручку против часовой стрелки до упора, активировать предохранитель. Магазин нужно отделить, извлечь отработанную гильзу при помощи затвора, поставить предохранительный фиксатор в переднее положение. Затем спустить крючок при открытом затворе, после чего последний элемент закрывается при удерживаемом курке, магазин разряжается и монтируется обратно на ружье. На заключительном этапе приклад отводится до выхода оси, проворачивается и фиксируется защелкой. Оружие помещается в чехол.

ТОЗ-106: технические характеристики

Это ружье сделано на основе МЦ-20-01. Общая длина – 804-820 мм. В сложенном состоянии для транспортирования длина составляет примерно 530 мм (не более). Вес с магазином, не имеющим патронов – около 2.5 кг. Приклад ТОЗ 106 – откидной. Длина магазина – 70 мм. Калибр ТОЗ-106 – 20 мм. Затвор болтовой, магазин рассчитан на 2 или 4 (продаются отдельно) патронов. Ложа выполнена из березы. Выпускается ТОЗом (Тульским Оружейным Заводом).

У ТОЗ-106 характеристики следующие:

  • Ствол ружья имеет длину 250 мм. С коробкой он соединен по прессовой посадке и зафиксирован штифтом. Ружье имеет целик и мушку, позволяющие вести прицельную стрельбу.
  • Затвор ТОЗ-106 продольно-скользящий, имеющий поворот, в затворе – ударный механизм. В корпусе, соединенном с коробкой, смонтирован спусковой механизм. Усилие нажатия на спусковой крючок не регулируется. Взведение курка производится при открывании затвора. У оружия имеется указатель взведения, который выступает при взведенном курке над поверхностью вкладыша, если же спущен – утопает.

  • Магазин отъемный, имеющий вид коробочки, рассчитан на 2 (4) патрона, имеются расположенные по бокам две защелки.
  • Приклад у данного ружья изготовлен из металла, складной, имеющий резиновый затыльник. Установлен на оси, которая расположена в скобе. Фиксирование приклада в сложенном положении (для транспортирования) выполняется при помощи защелки, которая расположена в цевье, а в положении для стрельбы – оси в клиновых пазах скобы.

Разборка и сборка

Начинать разборку оружия 106-ТОЗ следует, предварительно удостоверившись, что оно не заряжено. Для этого необходимо проверить отсутствие заряда в патроннике, снять магазин, отвести открытый затвор назад и вынуть его из коробки, нажав на спуск до упора. Полная разборка затворной части производится в случае крайней необходимости.

Процесс состоит из следующих этапов:

  • затвор берется за цилиндрическую часть в левую руку таким образом, чтобы вкладыш был с правой стороны;
  • он проворачивается до момента выдвижения вместе с ударником и курком из корпуса затвора;
  • вкладыш со спусковым крючком помещается в правую руку, при этом большой палец упирается в заднюю часть спускового элемента, а ударник направляется влево;
  • вторая рука удерживает основу затвора, рабочие выступы должны быть направлены вправо;
  • ударник помещается в канал остова до упора, выступы основной пружины располагаются параллельно аналогичным деталям затвора;
  • после сжимания боевой пружины вкладыш с курком проворачивается под прямым углом к корпусу, с ударника снимается замок и дополнительная пружина;
  • на последнем этапе следует выкрутить из курка боек, отделить его с начинкой от вкладыша.

Собирается ружье в обратной последовательности.

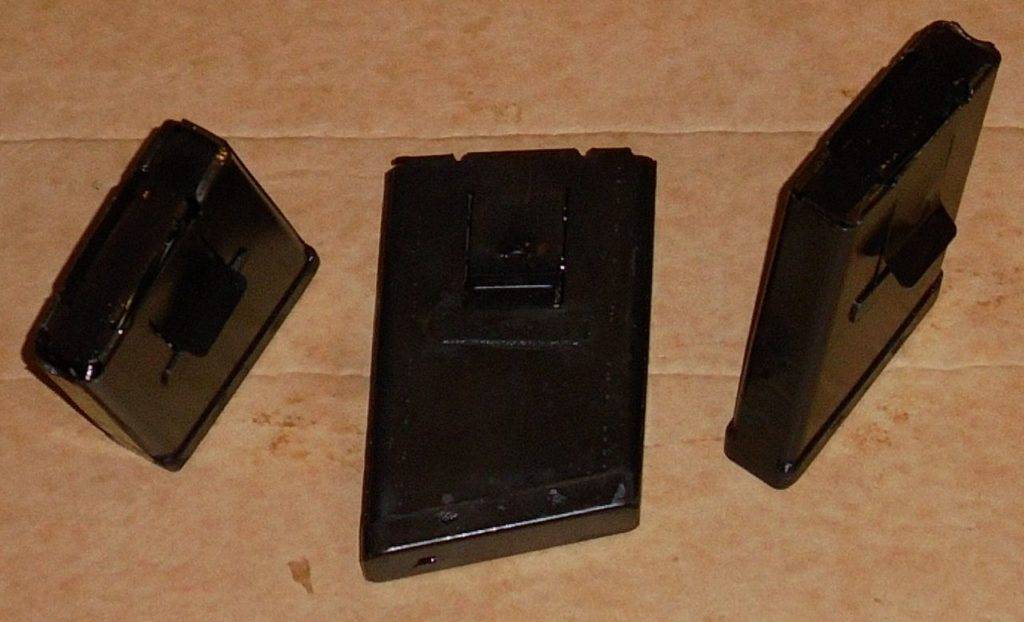

Магазин ТОЗ-106

С завода ТОЗ-106 комплектуется двумя отъемными однорядными магазинами, при чем магазин ТОЗ-106 подгоняется на заводе к конкретному оружию. Поэтому магазины ТОЗ-106 от другого ружья, плохо подходят и требуют подгонки и отладки.

Многие владельцы ТОЗ-106 жалуются на плохую фиксацию и выпадение магазина, это случается когда при пристегивании магазина, защелкивается только одна защелка из двух, стрелок этого не замечает и в процессе стрельбы магазин ТОЗ-106 выпадает. Чтобы избавится от этой проблемы советуется досылать магазин на место резким ударом, в большинстве случаев этого достаточно.

Кроме родных магазинов ТОЗ-106 на 2 патрона, в продаже встречаются магазины на 4 патрона. По отзывам владельцев таких магазинов, они не отличаются высокой надежностью и стоят при этом недешево.

В последнее время в продаже появились магазины ТОЗ-106 нового типа, они рассчитаны на 3, либо на 5 патронов, при этом они хорошо подходят к профилю ружья.

Сразу предупреждаем, что эти магазины тоже скорее всего потребуют подгонки под конкретное оружие.

ОФ-93

Это ружье выпущено в 1993 году и первоначально позиционировалось в качестве максимально дешевого ружья для самообороны фермеров (тогда это считалось чрезвычайно модной идеей).

Тем не менее, и это является более чем закономерным, это ружье никто не хотел покупать и выпуск его был микроскопическим. Сейчас оно выпускается в гомеопатических количествах, тем не менее, в больших оружейных магазинах его все еще можно встретить в продаже. Причем, что является достаточно интересным, производители указывают, что данное ружье может иметь как рядовое, так и в штучное исполнение для экспорта. Отличие модели ружья в штучном исполнении от модели в рядовом изготовлении заключается в повышенной характеристике кучности боя, улучшенном защитно-декоративном покрытии отдельных деталей ружья, и особенно – в способе консервации, за счет которого обеспечивается наиболее длительный срок хранения ружей для отправки в какой-либо из труднодоступных районов.

ОФ-93 выпускается в нескольких модификациях. Более ранние имели пластиковое цевье и пластиковый же приклад. Первоначально оно также было задумано в качестве ружья для обездвиживания животного, со стволом 28 калибра под специальные шприцы, отсюда и цевье с прикладом. Его современное изготовление отличается прикладом из трех проволок с резиновыми затыльниками, а цевье вовсе отсутствует, калибр только 28.

ОФ-93 является переломной одностволкой, которая делает возможной стрельбу как патронами 28 калибра (выпускались также модель со стволом 28 калибра), так и стандартным сигнальным патроном 6 калибра от ракетницы РПШ. Для этой цели предусмотрен соответствующего калибра (23 мм) ствол, внутрь которого и вставляется ствол 12 калибра, крепящийся в задней части при помощи завинчивающейся муфты.

Ствол 12х70 с длиной 400 мм, приклад является складным – длина ружья со стволом двенадцатого калибра составляет восемьсот пять с половиной миллиметров. Масса ружья составляет 2 кг. Ложе ТОЗ-106 исполнено из высокопрочного материала.

Стоит отметить, что такое ружье не имеет аналогов среди гражданских моделей за рубежом, потому как в большинстве стран ружье с настолько коротким стволом может быть использовано только правоохранительными органами. “Рысь-К” и ТОЗ-106-01, в соответствии с законом Российской Федерации, обладают блокировкой производства выстрела в состоянии сложенного приклада.

Модификация ТОЗ-106: характеристики

Ниже приведены основные технические параметры рассматриваемого ружья:

  • калибр зарядов (мм) – 20;
  • длина ствола/патронника (мм) – 260/70;
  • вместимость магазина (шт.) – 2/4;
  • показатель кучности в процентах при расстоянии до цели 25 метров – не менее 35;
  • спусковое усилие нерегулируемое (Н) – от 10 до 25;
  • общая длина/ширина/высота (мм) – 820/70/170;
  • масса без зарядов (кг) – 2,5.

В комплект поставки входит многозарядное гладкоствольное ружье 106-ТОЗ, коробка-чехол, дополнительный магазин МЦ-2001 и инструкция по эксплуатации с паспортом. Затворный механизм состоит из курка, пружины, замка, ударника и остова.

Скорость перезарядки

Скорость перезарядки значительно больше у “Рыси”, да и максимальное число патронов 5 вместо 3 у ТОЗа. “Рысь”, по сути, является единственным из всех ружей, представленных в обзоре, которое обладает внешней резьбой на конце ствола для навинчивания сменного дульного устройства. Но сама “Рысь-К” сменным чоком не комплектуется. Установлена одна лишь насадка типа “цилиндр”. В комплекте со сменным чоком (чок, получок, цилиндр) продается только длинная модификация “Рыси”, при этом, в продаже отдельно насадок для этого ружья пока не встречалась.

Надежность ТОЗ-106, как правило, оценивается в несколько раз выше “Рыси”. Тем не менее для того, чтобы достичь такого уровня надежности, 106-ТОЗ требует тщательную подгонку при должной слесарной подготовке исполнителей.

После небольшой доработки ТОЗ-106 может выдерживать стрельбу патронами типа полумагнум с 32 граммами дроби, причем результат вполне приемлемый.

Для дозарядки ружья “Рысь”, нужно откинуть крышку ствольной коробки, что можно сделать только в том случае, если приклад откинут. Дозарядка производится очень медленно по сравнению с обычными помповыми ружьями. Сам процесс заряжания патронов в магазин требует устойчивых навыков. У ТОЗа просто меняется магазин.

По причине того, что ОФ-93 представляет собой переломную одностволку, оно сильно уступает в скорострельности прочим. Огневая мощь больше ограничивается стрелком – при использовании обычного патрона 12 калибра обладает сильной отдачей. Единственные патроны, изготовленные на фабрике, которые еще как-то можно использовать – пули марки «Тандем», или же дробовые спортивные 24 г. Естественно, что чудес в плане боя это оружие, мягко говоря, не показывает. Из него можно с комфортом стрелять только ослабленными или же самодельными патронами (по норме полузаряда или 0,75).

Надо отметить, что гарантированный производителями ресурс, имеющийся у ОФ-93, составляет всего 400 выстрелов обычными патронами 12 калибра. Взяв в руки это ружье, вряд ли возможно усомниться в этом.

Технические характеристики ружья ТОЗ-106

  • Длина в сложенном виде — 530 мм
  • Длина в разложенном (с откинутым прикладом) — 820 мм
  • Длина ствола — 295 мм
  • Длина патронника — 70 мм
  • Высота — 170 мм
  • Ширина — 70 мм
  • Масса без патронов — 2,5 кг
  • Калибр — 20
  • Емкость магазина — 2 (4) патрона (+1 в патроннике)

Краткое описание конструкции

Складной приклад из нержавеющей стали выполнен по рамочной схеме и складывается вниз под ствол, вращаясь на шарнире, расположенном в задней части ствольной коробки. ТОЗ-106 имеет блокировку производства выстрела при снятом или сложенном прикладе, стрельба возможна только с откинутым прикладом. Автоматический предохранитель также исключает случайное нажатие на спусковой крюк. Механический предохранитель стандартного типа в виде ползунка, расположен за затвором, на хвостовике ствольной коробки. Защелка магазина расположена на правой стороне ложи. Прицел открытый, в виде мушки и целика, не регулируемый.

Ствол запрессован в ствольную коробку и зафиксирован штифтом, канал ствола цилиндрический, без дульного сужения, хромированный. При выстреле канал ствола запирается поворотом затвора. Поверхности ствола и ресивера оксидированные (воронёные). Ложа цельная, имеет пистолетную рукоятку и выполнена из березы. Съемные однорядные магазины на 2 патрона — от МЦ-20-01. Перезарядка осуществляется вручную, посредством продольно-скользящего (болтового) затвора из нержавеющей стали с жестким запиранием.

Стрельба из ТОЗ-106

Ружье взводится поворотом рукоятки затвора вверх, при его открывании, то есть патрон в патроннике может находиться без риска незапланированного выстрела. Перед выстрелом следует лишь повернуть рукоятку затвора вверх, отвести до упора назад, резко подать вперед и снова опустить вниз, в исходное положение, после чего можно стрелять. Прицеливание и удержание цели с ТОЗ-106 происходит достаточно удобно. Баланс дробовика, его масса и калибр позволяют даже весьма комфортно вести стрельбу с одной руки. Прицельная дальность пулей составляет до 50 метров (с установленным оптическим прицелом -до 150 м), наилучшие результаты отмечаются с пулей Полева. Кронштейн для прицела на ТОЗ-106 установить достаточно просто.

ТОЗ-106 с установленным оптическим прицелом.

Отдача у дробовика ТОЗ-106 умеренная, приклад довольно эргономичный. Короткий ствол оказывает непосредственное влияние на громкость выстрела, которая у ТОЗ-106 очень большая. В связи с тем, что по Закону РФ «Об оружии», общая длина огнестрельного оружия в готовом к стрельбе состоянии не должна быть менее 800 мм, завод-изготовитель предусмотрел включение блокиратора при сложенном прикладе, что делает выстрел невозможным.

Преимущества ТОЗ-106

  • Малый вес, всего 2,5 кг
  • Неприхотливость в обслуживании, удобство и быстрота чистки оружия
  • Компактность, удобство транспортировки и переноски.
  • Возможность использования латунных гильз, что значительно удешевляет выстрел
  • Хромирование канала ствола и патронника значительно облегчает уход за ружьем
  • Невысокая цена

Недостатки ТОЗ-106

  • Посредственное качество изготовления, необходимость слесарной доводки
  • Неудобная пистолетная рукоять
  • Короткий спусковой крючок
  • Тугой взвод затвора
  • Малая вместительность магазина
  • Часто выпадающий магазин

Конструкция

Производителем предусматривается осуществление наиболее простой разборки, а это определяется упрощенным механизмом работы. Простота конструкции охотничьего карабина ТОЗ-106 (МЦ 20-04) позволяет выполнять разборку легко и без использования специального оборудования, что часто требуется для его текущего ремонта либо при осуществлении очистки.

Перед выполнением частичной разборки следует сначала проверить магазин на отсутствие в нем патронов. После этого осуществляется отделение магазина, открытие затвора путем отведения его назад, и после нажатия на кнопку спуска отделить и вынуть затвор.

ТОЗ-106 на охоте

Резюме

ТОЗ-106 лучше всего подходит как оружие самообороны, которое «всегда с собой», либо для развлекательной стрельбы до 50 м. Для охоты ТОЗ-106 годится слабо, но дает неплохие результаты при охоте на птиц с расстояния 30-40 м, а с пулевыми патронами можно охотится на небольших зверей. Однако этот харизматичный дробовик приобрел немалую популярность на просторах страны, прежде всего потому, что это наиболее компактный ствол в своем классе, при этом он все же является гладкоствольным оружием, поэтому доступен для покупки без пятилетнего стажа.

В настоящее время, в связи со снятием с производства, ТОЗ-106 доступен только на вторичном рынке. Это с одной стороны избавляет покупателя от необходимости слесарной доводки ружья (которая может вылиться в значительные финансовые расходы), т.к. на вторичном рынке большая часть стволов уже прошла «тюнинг» руками первых покупателей и так или иначе находится в приемлемом состоянии. С другой стороны, предложение ТОЗ-106 на рынке с каждым годом уменьшается, и разброс цен на него из-за спекулятивной составляющей может быть неприлично большим.

Обслуживание

Своевременная профилактическая обработка позволит продлить срок службы оружия. Для этого необходимо регулярно смазывать рабочие части оружейным маслом. Владельцам 106-ТОЗ следует придерживаться ряда правил, а именно:

не допускать резкого удара о стволовой срез при изменении режима затвора;
избегать спусков курка вхолостую;
при хранении обращать внимание на то, чтобы спусковой крючок был спущен, во избежание деформации пружины;
следить за тем, чтобы в ствол не попадала влага, снег, земля;
не использовать заряды, которые туго входят в патронник, что требует еще больших усилий для открывания и запирания оружия.

Чистить и смазывать ружье нужно после каждого использования, а при хранении – не реже одного раза в квартал. Ствол и патронник обрабатывают проволочным ершиком, смазанным специальным маслом. После того как элемент почищен, он протирается насухо и смазывается. Деревянные детали обрабатываются мягкой сухой ветошью.

Компактность и ношение

Здесь безусловным лидером является новый ТОЗ-106, который на 128 мм (около 5 дюймов) короче, чем “Рысь”. Несмотря на это, длина “Рыси” при сложенном прикладе является достаточно малой для того, чтобы можно было свободно разместить ее в рюкзаке. “Рысь-К” чуть тяжелее пустая, а если с патронами в магазине, то и вовсе разница увеличится достаточно заметно.

“Рысь” обладает серьезным конструктивным недостатком – отсутствием специального отдельного стопора, блокирующего перезарядку при наличии патрона в патроннике, как это часто бывает на обычной помпе. То есть ружье, если оно не стоит на предохранителе (выполняющем дополнительно функцию стопора), можно перезаряжать с легкостью независимо от наличия в патрона патроннике. Это не очень хорошо, потому как в процессе носки нередко приходится одной рукой держать цевье, а это, особенно учитывая тот момент, что перезарядку осуществляют при движении ствола вперед, может стать причиной непроизвольного выброса патронов – достаточно будет лишь перевернуть ружье вверх стволом и чуть встряхнуть.

Конструирование предохранителя же, с эргономической точки зрения, очень неудачное. Его невозможно выключить быстро, кроме того, приходится выполнять весьма неестественное движение. Зачем необходим такой предохранитель, действующий только при самовзводном УСМ – остается загадкой.

Предохранитель на ТОЗ является стандартным и располагается на хвостовике ствольной коробки. Учитывая наличие складного приклада и пистолетной ручки, это делает его весьма труднодоступным. Несмотря на это, он все равно лучше, нежели у “Рыси”.

106-ТОЗ при досылке патрона в патронник позволяет не производить взвод ударника. Для этого достаточно нажать на спуск (не закрывая при этом затвор), и закрыть затвор, удерживая его в нажатом положении. Для взвода ударника достаточно опустить затвор.

ОФ-93 является самым легким – 2 кг, при ношении разбирается. Вместо предохранителя предусмотрен взвод ударника при помощи клавиши. Возможно, конструктор посчитал это свежей идеей, но эта идея таковой не является, напротив – взвод крайне неудобный, а в процессе перезарядки нужно эту клавишу обязательно отпускать (т.е. замотать ручку чем-нибудь не получится). Возможно, что усилие, требующееся для нажатия клавиши может быть уменьшено, если подходить к этому делу творчески.

Прицел

Каждая из моделей не обладает прицельной планкой. “Рысь” и ТОЗ имеют открытые прицелы в виде мушки или в виде целика, а ОФ лишено и того и другого (в качестве мушки может быть использован выступ съемной антабки, ширина которого составляет не более 5 мм). У “Рыси” прицел грубее, чем у ТОЗа и целик обладает люфтом до 0,5 мм (целик здесь – одна из составных частей запорного устройства приклада ружья). Для ОФ-93 вам будет необходимо устанавливать мушку самостоятельно.

Прицеливаться, а также вести цель из ТОЗа довольно удобно. Вскидка с хорошим уровнем прикладистости является возможной лишь тогда, когда ствол является опущенным вниз, а приклад заранее вложенным в плечо по типу удержания ружья по спецназовски. По субъективному ощущению многими пользователями отмечалось, что и целиться из ТОЗа удобнее, нежели из не оснащенной прицельной планкой модели Сайга короткой модификации. Хотя, конечно, встречаются владельцы, которым не нравится приклад этого ружья.

Выбор оружия является сугубо личным делом каждого и зависит от предпочтения. Большинство владельцев предпочитает произвести после покупки ТОЗ-106 тюнинг, а возможностей для этого здесь предостаточно.
