Устройство танка Т-90

Корпус Т-90 сварен из листов брони, башня ранних образцов- литая. Длина корпуса (без пушки) составляет 6.8 м. У поздних модификаций башни стали сварные. Лобовая броня корпуса (верхняя деталь) выполнена из комбинированной брони, установлена под наклоном в 680. Борта толщиной 70-80 мм — вертикальные, без наклона. Это выше, чем у большинства аналогов (хотя от попадания бронебойного снаряда защищает одинаково плохо).

Борта закрыты резинотканевыми экранами, частично — блоками динамической защиты. Для дополнительной защиты возможна установка противокумулятивных решеток, широко распространившихся в последнее десятилетие.

Высота достигает 2.2 метра, а весит Т-90 около 46 тонн.

На Т-90 установили систему активной защиты “Штора”. Если его облучается лазером наведения, то “Штора” оповещает об этом экипаж и отстреливает аэрозольные гранаты. Получившаяся дымовая завеса не только маскирует танк визуально, но и рассеивает луч лазера.

Первая динамическая защита, появившаяся на Т-90 имела обозначение “Контакт-5”. От тандемных зарядов она не защищала и не работала на повышение стойкости против бронебойных снарядов. Новейшая модель комплекса защиты “Реликт”, которую получили Т-90АМ, снижает бронепробиваемость снарядов противника на 40% и защищает от тяжелых ПТУР с тандемным зарядом. Кроме того, модернизированные блоки для системы “Контакт” поднимают ее эффективность почти до “реликтового” уровня.

Негативно на живучести сказывается плотная компоновка — баки с горючим приходится размещать в боевом отсеке. Впрочем, на поздних модификациях их изолировали от экипажа стальными переборками. Уязвим остается автомат заряжания — он находится за слабозащищенным бортом прямо под экипажем. Можно сказать, что командир и оператор вооружения сидят на выстрелах.

Размещение экипажа неизменно со времен появления Т-64. Место механика-водителя расположено впереди по центру корпуса. Наводчик находится в левой половине башни, а командир танка – справа от пушки.

Это многотопливный 12-цилиндровый дизель В-84МС объемом 38,8 литров, развивающий 840 л.с. У модификации Т-90А мотор заменен на усовершенствованный вариант В-92, базирующийся на том же блоке. Его мощность доходит до 1000 л. с. Трансмиссия 7-ступенчатая, включает в себя отдельные планетарные коробки передач. Для облегчения управления применены гидравлические приводы. Подвеска у Т-90 торсионная, амортизаторы гидравлические.

О дополнительных устройствах

Для защиты командира танкового экипажа создатели оснастили внутреннюю часть «Меркавы-4» специальной башенкой. Стремясь облегчить процесс управления ОБТ, конструкторы оборудовали корпус танка четырьмя видеокамерами, изображение с которых выводится на экран водителя. Судя по отзывам военнослужащих, качество картинки на экране не зависит от времени суток. Кроме того, для данного израильского танка предусмотрена специальная система, которая отвечает за автоматическое пожаротушение. Стремясь защитить нижнюю часть «Меркавы-4» от ручных противотанковых гранат, израильские оружейные инженеры на башне боевой машины установили несколько цепей с шарами. Маневрирование танка в узких местах стало возможным благодаря установленным на нем специальным габаритным штырям.

«Меркава Mk.4»

Меркава Mk.4

В отличие от предыдущих моделей, оснащавшихся различными модификациями дизеля «Teledyne Continental Motors» (англ.)русск. AVDS-1790 с воздушным охлаждением, на «Меркава Mk.4» установлен дизель GD883 американской фирмы «General Dynamics» (лицензионное производство немецкого дизеля MTU883) с водяным охлаждением мощностью 1500 л. с. Двигатель выполнен в едином блоке с 5-скоростной автоматической трансмиссией Renk RK 325.

Значительно изменилась конфигурация броневых модулей башни, орудие оснащено маской. Также значительно усилено бронирование крыши: габарит бронирования возрос и покрывает всю крышу, а не только переднюю часть, как на моделях Mk.3B и Mk.3D. В результате этих мер заряжающий был лишён люка, а массивный люк командира открывается только с помощью специального механизма. Убраны решётки забора воздуха на нишах (осталась только решётка выхлопа с правой стороны). Модернизации подверглись миномёт и ходовая часть.

Верхняя лобовая деталь теперь лишена выпуклости, что улучшило обзор механика-водителя, кроме того, водитель получил видеокамеру заднего обзора. Прицел наводчика перенесён на крышу. Танк оснащён новым панорамным прицелом командира с независимым тепловизором и боевой информационной системой «Цаяд» («Охотник»).

На танке установлено новое орудие MG253, рассчитанное на повышенное давление пороховых газов. В нише башни за броневой перегородкой установили электрический барабанный механизм на 10 снарядов, подающий снаряды заряжающему (остальные 36 снарядов размещены, как и прежде, в огнеупорных контейнерах в кормовой части корпуса). «Меркава Mk.4» была принята на вооружение в 2004 году. В 2005 году завершено перевооружение регулярной 401-й бригады на новые танки. К 2013 году планируется перевооружить на «Меркава Mk.4» ещё две бригады: регулярную 7-ю и резервистскую.

После войны 2006 года было принято решение об оснащении танка комплексом активной защиты (КАЗ) «Трофи» израильского производства, предназначенной для уничтожения угрожающих танку снарядов ПТРК/РПГ. Следует отметить, что танк изначально имел возможность установки активной защиты, но вследствие недостаточного финансирования не оснащался ею. Серийное производство танков, оснащенных КАЗ «Трофи», получивших обозначение «Меркава Mk.4M», началось в конце 2008, а весной 2009-го они начали поступать в войска. 1 марта 2011 года система активной защиты была успешно испытана в боевых условиях в районе сектора Газа. В июне 2012-го было завершено оснащение 401-й бригады КАЗ «Трофи».

В июне 2010 года танк был рассекречен и выставлен на 10-й международной выставке вооружений и военной техники сухопутных войск и наземных средств ПВО «Евросатори 2010» в Париже в связи с поиском партнёра на дальнейшую модернизацию. Во время выставки интерес к машине проявила российская делегация во главе с начальником вооружений В. Поповкиным, для которого устроили развернутую презентацию.

Первый русский танк «Вездеход» Пороховщикова (1915 г.)

Вездеход — вездеходная машина, разработанная конструктором Александром Александровичем Пороховщиковым в России в 1914—1915 годах. В связанных с этой машиной разработках А. А. Пороховщиков рассматривал также возможность установки на неё бронирования и вооружения, из-за чего в советской и современной российской литературе «Вездеход» часто рассматривается, как один из первых русских проектов танка (танкетки).

Эту бронированную боевую машину принято считать первым русским танком. А. А. Пороховщиков придумал свое изобретение и отнес свой проект в Ставку Верховного главнокомандующего русской армией в 1914 году. В начале 1915 г. опытный образец боевой гусеничной машины «Вездеход» Пороховщикова был построен. Танк представлял собой одногусеничный, относительно нетяжелый агрегат. Броневая защита данной боевой машины была многослойна, хотя толщина брони составляла всего 8 мм и состояла из лицевого стального цементированного листа, амортизирующей прокладки из морской травы и волос и еще одного стального листа.

К стальной раме прикреплялись четыре пустотелых барабана: три опорных и один направляющий. Так выглядела несущая конструкция данной бронированной машины. От направляющего барабана отходили оси, которые входили в особые прорези стальной рамы, где они закреплялись с помощью двух винтов. Натяжка гусеницы регулировалась движением этого барабана вдоль прорезей. Верхняя часть гусеницы образовывалась за счет дополнительного натяжного барабана. Специальный фальшборт прикрывал ходовую часть гусеничного механизма. Кроме того, по бокам передней части танка были расположены два колеса, за счет которых танк мог поворачиваться. Эти колеса соединялись со штурвалом с помощью системы тяг и поворотных вилок.

Недостаток одногусеничного «Вездехода» заключался в непрочности резиновой ленты гусеничного механизма. Хотя сама гусеница была широка и позволяла танку совершать маневренные действия в условиях боя. За счет такой гусеницы бронемашина Пороховщикова не оседала днищем на препятствие, а преодолевала его. Новаторство этой боевой бронемашины состояло в использовании изобретателем некоторых механизмов автомобиля—особого движителя, планетарной коробки передач и рулевого управления. Автомобильный мотор в 20 л. с. служил силовой установкой данной бронемашины и находился в передней части рамы. Через карданный вал и механическую планетарную коробку передач на ведущий барабан поступал крутящий момент.

Танк Пороховщикова был оснащен одним или двумя пулеметами, которые находились наверху боевой машины, в ее цилиндрической башне. Внутри танка, в его средней части, на двух смежных сидениях должны были находиться два человека — водитель боевой машины и командир-пулеметчик.

В июне 1915 г. прошли испытания «Вездехода», в результате которых выявились неплохие разгонные качества и маневренность танка, его высокая скорость, хорошая проходимость даже в условиях канавы и глубокого песка. Но, несмотря на увеличение скоростных характеристик «Вездехода» Пороховщикова, к концу 1915 г. проект «заморозили», прекратив финансирование дальнейших работ по усовершенствованию этой бронемашины. Хотя сам Пороховщиков к началу 1917 г. усовершенствовал свой проект, дав ему условное название «Вездеход-2». Этот танк уже содержал 4 пулемета. Причем некоторые из этих пулеметов должны были располагаться в башне, которая имела особую конструкцию, которая позволяла каждому пулемету независимо друг от друга делать наводку на обстреливаемую им цель. Но, к сожалению, автомобильный комитет ГВТУ посчитал, что данная машина недостаточно совершенна, поэтому денег на ее доработку тоже не дали.

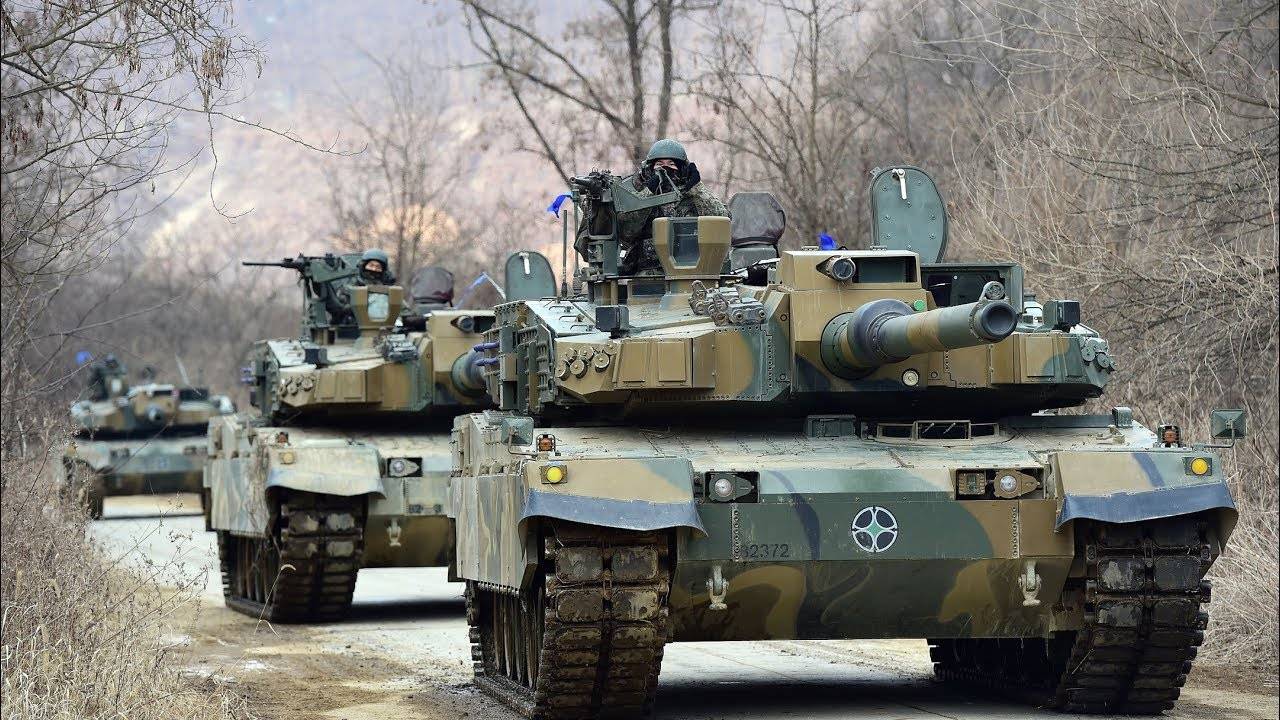

Южнокорейский танк К2 «Черная пантера»

Выпущенный южнокорейской компанией Rotem (подразделение Hyundai Motors) танк К2 «Черная пантера» был принят на вооружение в 2014 году

При разработке большое внимание было уделено электронной составляющей боевой машины. Все электронные системы танка были объединены в единую сеть — это стало возможным благодаря танковой информационно-управляющей системе (ТИУС)

Также появилась боевая информационно-управляющая система (БИУС), которая обеспечивает обмен боевой и разведывательной информацией с другой боевой техникой в реальном времени.

Корейский танк К2 «Черная пантера»

Боекомплект пушки составляет 40 выстрелов — танк может производить до 15 выстрелов в минуту. Защитная система способна обнаруживать вражеские снаряды на расстоянии до 150 метров и уничтожать их собственными снарядами. Масса боевой машины составляет 55 тонн, внутрь помещается до 3 человек. Скорость движения может достигать 50-75 километров в час.

Видео с танком К2 «Черная пантера»

Главным минусом К2 «Черная пантера» является его стоимость. Это самый дорогой танк в мире, который стоит 8,5 миллионов долларов. Известно, что армия Южной Кореи имеет около 260 таких танков.

Завершение

Модели из серии «Меркава» превосходно зарекомендовали себя во время боевой операции Израиля в Ливане. Тогда безвозвратно потеряно было всего пять танков, а практически все поврежденные машины после ремонта вернулись в строй. Это является лишним доказательством их высокой эффективности. Последнее поколение модели способно отлично справляться с ракетной угрозой

В завершение нельзя не акцентировать внимание на том, что здесь воплощена концепция круглосуточного использования танка, для чего предусмотрено место для размещения двух экипажей, один из которых может отдыхать, в то время, пока другой работает

Будущее перевооружение

В 2020 г. официальные израильские источники сообщили о создании перспективного проекта модернизации ОБТ «Меркава Mk.4 Барак». Этот проект предусматривает глубокую модернизацию бортовых систем танка, обеспечивающую получение новых функций и возможностей. При этом часть узлов и агрегатов остается прежней. Прежде всего, танки версии «Барак» получат усовершенствованную систему управления огнем и улучшенный комплекс вычислительных средств. Автоматика сможет обрабатывать поступающую из всех источников информацию и выдавать ее экипажу с учетом приоритета и других факторов. Также электроника сможет имитировать реальную обстановку с выводом соответствующей информации на пульты экипажа – это упростит обучение за счет отсутствия необходимости в отдельном тренажере. В новой электронике управления планируется применить элементы искусственного интеллекта.

Элементы КАЗ «Меиль Руах» крупным планом Фото: topwar.ru

Глубокую модернизацию проходят рабочие места и снаряжение экипажа. Предлагается внедрение шлемов с системой IronVision, обеспечивающих наблюдение «сквозь броню». Будут улучшены прицелы и другое приборное оснащение. За счет иных нововведений планируется увеличить на 30% время непрерывного выполнения боевых задач. Пока танки «Меркава Mk.4 Барак» проходят испытания. В прошлом году АОИ рассказала о достигнутых успехах и назвала примерные сроки появления серийных ОБТ «Барак». Первые машины этой модификации поступят в войска к 2021 году. Проект «Барак» следует рассматривать, в первую очередь, в контексте перевооружения одноименной 188-й бригады. Пока она использует танки «Меркава Mk.3», которые уже можно считать устаревшими. В начале следующего десятилетия ей наконец удастся перейти на современную технику, причем самого нового типа. На некоторое время бригада «Барак» станет самой развитой в АОИ с точки зрения бронетанковой техники. В дальнейшем танки «Меркава Mk.4 Барак» поступят на вооружение и в других бригадах. Вероятно, их парк техники будет обновляться за счет модернизации наличных машин, хотя возможно и строительство совершенно новых танков. Так, танки новой постройки могут быть необходимы 401-й танковой бригаде. К моменту появления серийных «Бараков» возраст ее танков достигнет 15-17 лет, и может возникнуть необходимость их замены.

Танкист в ОБТ модификации Mk.4 «Барак» Фото: topwar.ru

Можно предположить, что проект Mk.4 «Барак» в обозримом будущем не повлияет на парк техники резервных бригад. 4-я бригада уже имеет на вооружении танки «Меркава Mk.4», а 847-я сейчас получает их. По всей видимости, поставка танков типа «Барак» резервным соединениям пока не имеет смысла. Впрочем, нельзя исключать, что подобные ОБТ будут передаваться резервным бригадам в отдаленном будущем – когда регулярные части начнут переходить на принципиально новую бронетехнику.

https://youtube.com/watch?v=iqGMPpoioQw

Тактико-технические характеристики танка Менделеева

Экипаж, чел.: 8Разработчик: В.Д. МенделеевГоды разработки: 1911—1915Годы производства: Не строился

Вес танка Менделеева

— 173,2 тонн

Размеры танка Менделеева

— Длина корпуса, мм: 11000- Длина с пушкой вперёд, мм: 13000- Ширина корпуса, мм: 4400- Высота, мм: 4450 (с поднятой башней)

Броня танка Менделеева

— Тип брони: Стальная закалённая- Лоб корпуса, мм/град.: 150 мм/90°- Борт корпуса, мм/град.: 100 мм/90°- Корма корпуса, мм/град.: 100 мм/90°- Днище, мм: 8—10 мм/0°- Крыша корпуса, мм: 76 мм/0°- Борт башни, мм/град.: 8 мм/90°- Крыша башни, мм: 8 мм

Вооружение танка Менделеева

— Калибр и марка пушки: 120-мм пушка Канэ- Тип пушки: Морская- Боекомплект пушки: 51- Углы ГН, град.: 32°- Пулемёты: 1 × 7,62-мм «Максим»

Двигатель танка Менделеева

— Тип двигателя: карбюраторный, четырехцилиндровый, жидкостного охлаждения- Мощность двигателя, л. с.: 250

Скорость танка Менделеева

— Скорость по шоссе, км/ч: 24,8- Скорость по пересечённой местности, км/ч: 10-15- Запас хода по шоссе, км: ~ 50- Тип подвески: пневматическая, с вертикальными цилиндрами- Удельное давление на грунт, кг/см²: 2,78

Похожее

Танк Т-14 Армата Двигатель. Вес. Размеры. Вооружение

Танк Т-90МС Двигатель. Вес. Размеры. Броня. История

Танк Т-64 Двигатель. Вес. Размеры. Вооружение

Танк Т-84У Оплот. Двигатель. Вес. Размеры. Вооружение

Танк «Черный орел» Двигатель. Вес. Размеры. Вооружение

Танк Т-72. Двигатель. Вес. Размеры. Вооружение

Танк М1А2 Абрамс. Двигатель. Вес. Размеры. Вооружение

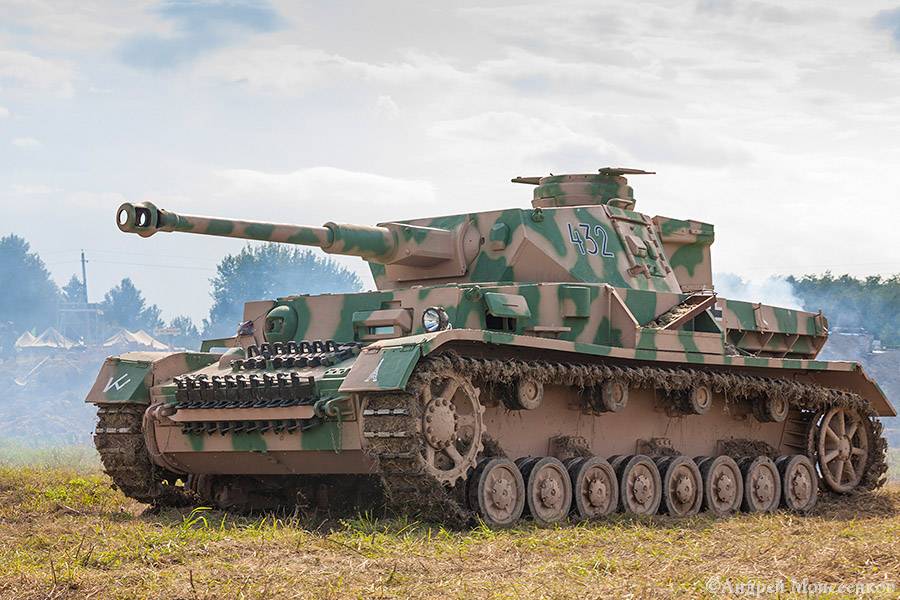

Танк Т-4 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-62 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-3 ТТХ. Видео. Фото. Скорость. Броня

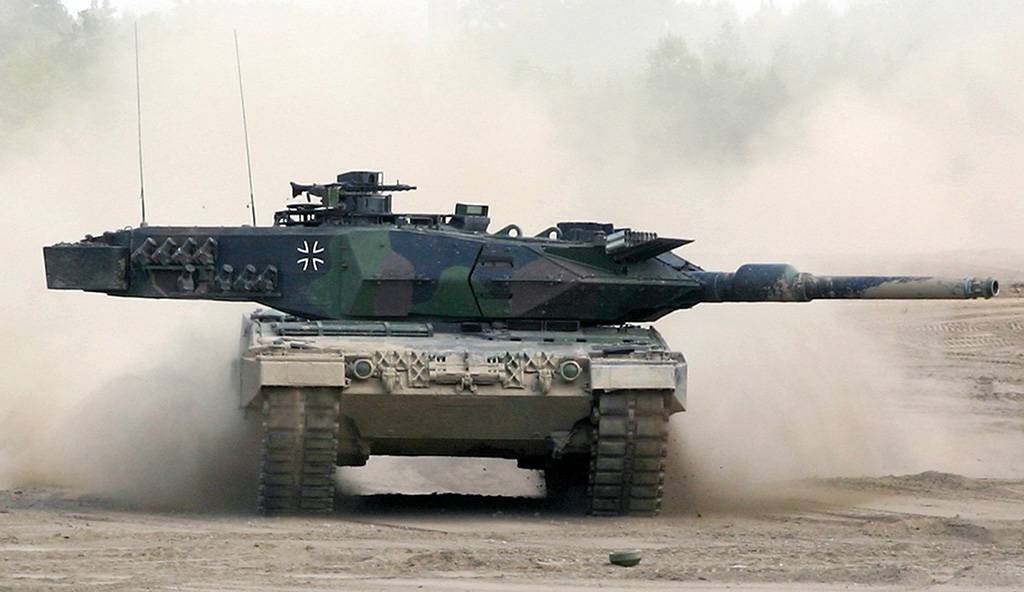

Леопард 2 (А1, А2, А3, А4, А5, А6, А7) — немецкий танк

Танк КВ-1 Двигатель. Вес. Размеры. Броня. История

Танк Т-80 ТТХ, Видео, Фото, Скорость, Броня

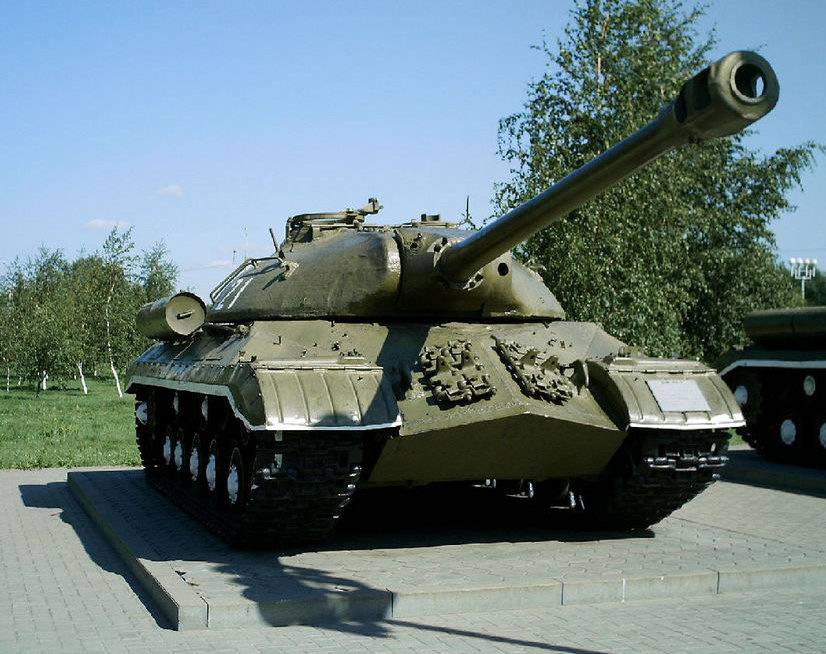

Танк ИС-3 Двигатель. Вес. Размеры. Броня. История

Танк Т-55 ТТХ. Видео. Фото. Скорость. Броня

Танк Пантера ТТХ. Видео. Фото. Скорость. Броня

Танк Меркава-4 ТТХ, Видео, Фото, Скорость, Броня

Танк КВ-2 Двигатель. Вес. Размеры. Вооружение

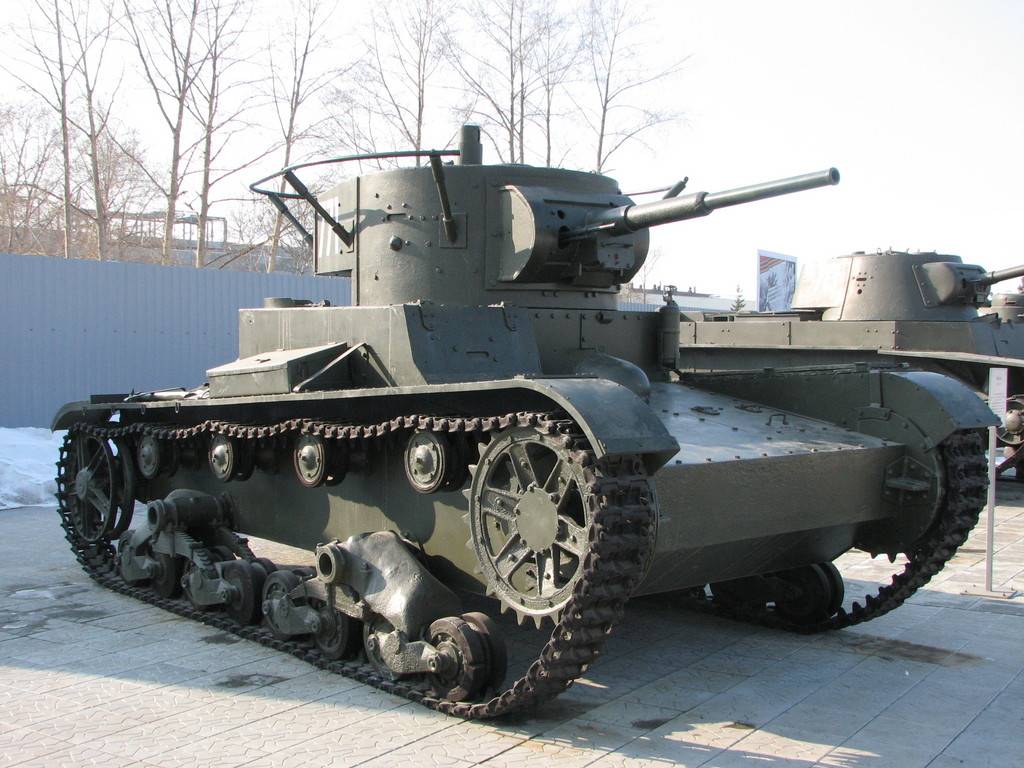

Танк Т-26 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-54 Двигатель. Вес. Размеры. Броня. История

Танк ИС-7 ТТХ. Видео. Фото. Скорость. Броня

Танк ИС-2 Двигатель. Вес. Размеры. Броня. История

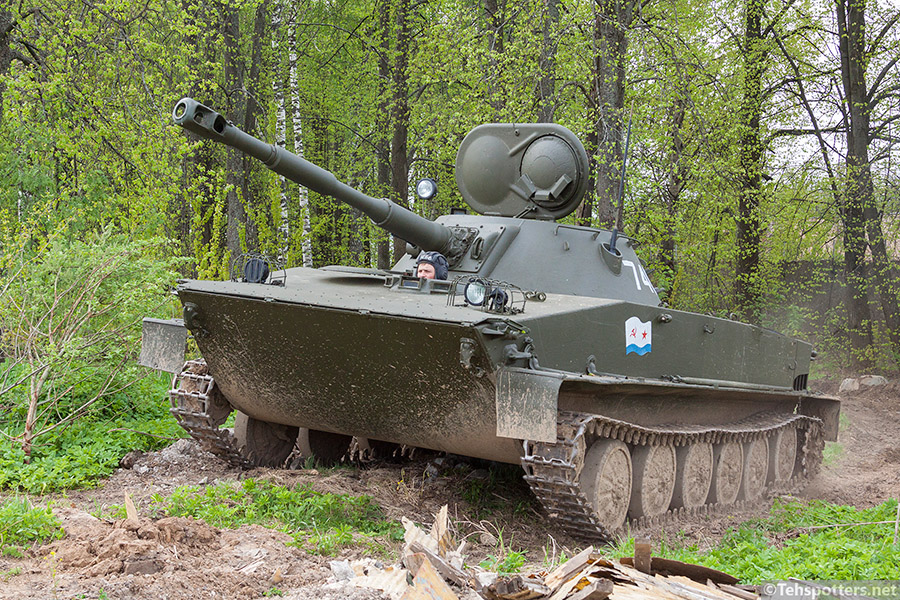

Танк ПТ-76 Двигатель. Вес. Размеры. Броня. История

Танк Т-10 ТТХ. Видео. Фото. Скорость. Броня

Танк Алтай. ТТХ. Видео. Фото. Скорость. Двигатель

Танк Т-44 ТТХ. Видео. Фото. Скорость. Броня

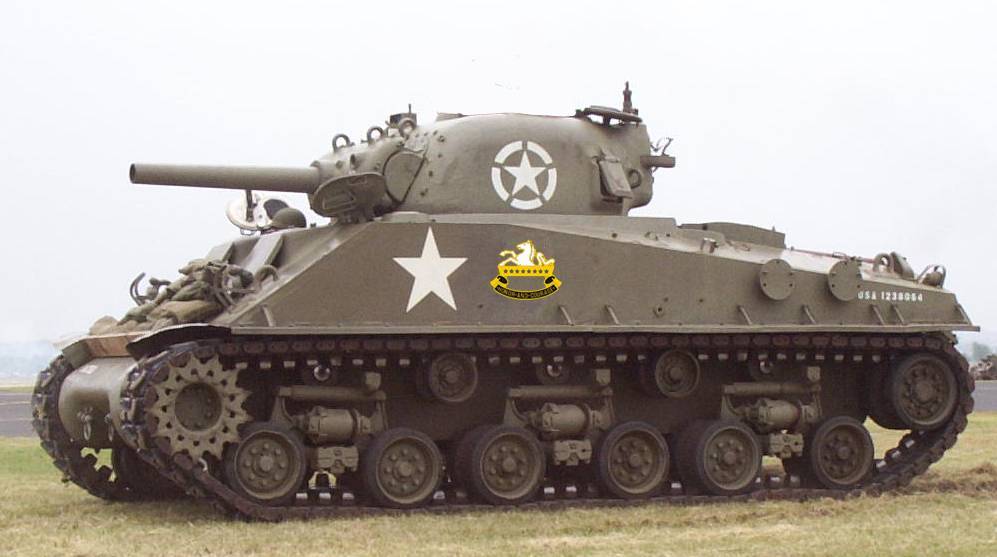

Танк М4 Шерман ТТХ. Видео. Фото. Скорость. Броня

Танк Т-35 ТТХ. Видео. Фото. Скорость. Броня

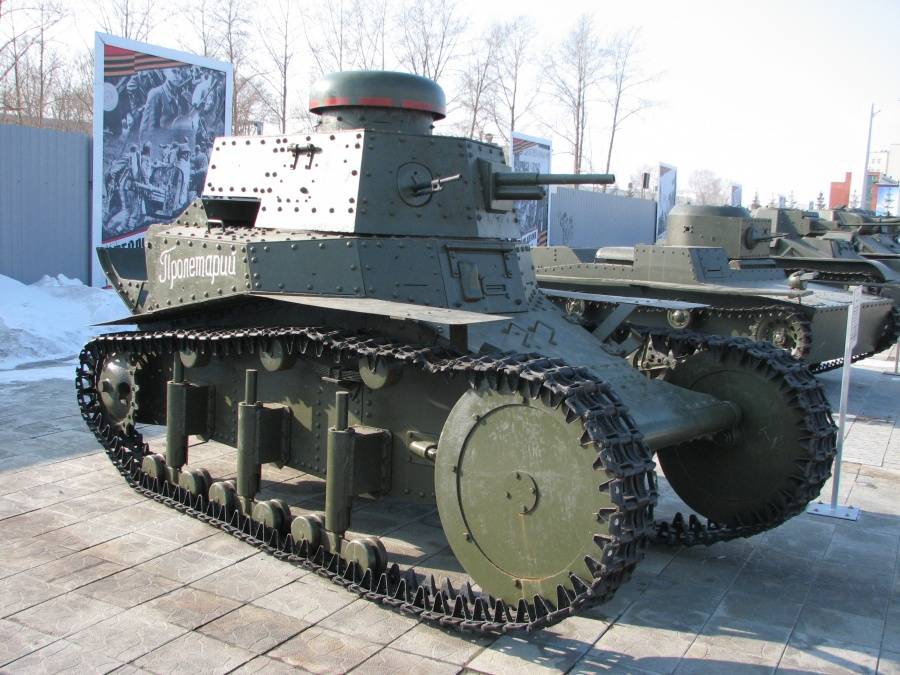

Танк Т-18 (МС-1) ТТХ. Видео. Фото. Скорость. Броня

Танк Т-28 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-50 ТТХ. Видео. Фото. Скорость. Броня

Танк K2 Чёрная пантера. Двигатель. Вес. Броня. Размеры. Вооружение

Танк БТ-5 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-60 ТТХ. Видео. Фото. Скорость. Броня

Танк Леклерк Двигатель. Вес. Размеры. Вооружение

Танк Челленджер-2 Двигатель. Вес. Размеры. Вооружение

Танк Т-40 ТТХ. Видео. Фото. Скорость. Броня

Танк C1 Ариете ТТХ. Видео. Фото. Скорость. Двигатель

Царь-танк (1915 г.) ТТХ, Видео, Фото, Скорость, Броня

Первый русский танк «Вездеход» Пороховщикова (1915 г.)

Тип 10 — японский танк

Танк Т-100 ТТХ. Видео. Фото. Скорость. Броня

Танк Char B1-bis ТТХ. Видео. Фото. Скорость. Броня

Тип 99 — китайский танк

Танк Mk.IV Черчилль ТТХ. Видео. Фото. Скорость. Броня

Танк Mk.III Валентайн ТТХ. Видео. Фото. Скорость. Броня

Танк Арджун. Вес. Броня. Размеры. Вооружение

Тяжелый танк Менделеева (1911 г.)

Танк ТГ (Танк Гротте) ТТХ, Видео, Фото, Скорость, Броня

Танк СМК ТТХ, Видео, Фото, Скорость, Броня

Танк Кромвель ТТХ. Видео. Фото. Скорость. Броня

Танк PzKpfw 38(t) ТТХ. Видео. Фото. Скорость. Броня

Танк М3 Стюарт ТТХ. Видео. Фото. Скорость. Броня

Танк Тип 95 «Ха-Го» ТТХ. Видео. Фото. Скорость. Броня

Танк Рыбинского завода (1915 г.) ТТХ, Фото, Броня

Танк Mk VII Тетрарх ТТХ. Видео. Фото. Скорость. Броня

You have no rights to post comments

Ходовая часть и двигатель

Израильские инженеры приняли решение создать ходовую часть на основе Центуриона, поскольку его подвеска отличалась отличной стойкостью к минам и взрывным устройствам. В ней применяются спиральные пружины и крепление четырьмя болтами к корпусу каждого узла подвески, что позволяет легко заменять повреждённые части и сделать V-образное днище корпуса, устойчивое к взрывам снизу.

Всего на каждой стороне Меркавы 6 обрезиненных опорных катков, 5 поддерживающих роликов, ведущее колесо спереди и направляющее сзади.

Гусеницы тоже позаимствованы у Центуриона.

На большинстве танков установлены американские дизельные двигатели AVDS-1790 мощностью 900 л.с. и модифицированные американские полуавтоматические трансмиссии Аллисон CD-850-6B. Из-за их специфического расположения, практически любой снаряд, пробивший лобовую броню, обездвиживает машину. Зато собраны они одним модулем, что позволяет в полевых условиях быстро и легко произвести замену. В очередной раз Меркава не похожа на другие ОБТ, в которых в такой ситуации выводится из строя часть экипажа, но сам танк не теряет способности к передвижению.

Конструкция «Меркавы»

Особенности как климата, так и небольшого размера Израиля позволили сделать уникальный по своим характеристикам танк. Главное отличие состояло в расположении в носовой части двигателя и трансмиссии.

Его можно было использовать для безопасной транспортировки пехоты или грузов. Но у такой компоновки есть и минусы. Среди них особо выделяются перевес и значительные колебания из-за смещения центра тяжести, а так же горячие восходящие потоки воздуха из двигателя, сбивающие прицельные приспособления.

Экипаж состоит из четырех человек. Механик-водитель, расположен в корпусе. Его место сделано в полулежачем положении, революционное решение, одно из первых, позволившее уменьшить силуэт машины.

Есть и минусы, расположение трансмиссии и двигателя подвинуло мехвода далеко влево, сократив сектор обзора. На свое место боец попадает либо через верхний люк в бронекорпусе, либо вместе с остальными членами экипажа через корму и боевую часть. Три оставшихся танкиста сидят в боевой части, наводчик справа от орудия, позади него командир, а слева заряжающий. Все члены экипажа расположены как можно ниже в корпусе, чтобы в случае попадания и пробития брони шансов уцелеть было больше.

Башня танка имеет клиновидную форму для увеличения вероятности рикошета от выстрела противника. В ней установлено подвижное орудие (отличающееся в зависимости от модификации танка), а также крупнокалиберный пулемет и пара стандартных единых пулеметов (схема установки зависит от модификации). Башня, так же как и корпус, сварного типа.

Одна из визитных карточек башни – подвешенные металлические грузы на цепочках. Они необходимы для предотвращения попадания в зазор между корпусом и башней гранат, кумулятивных снарядов и прочих потенциально опасных предметов. Еще одна особенность танка, большая по современным меркам масса. Поскольку перевозка танков не представляет особой проблемы, из-за небольших размеров страны, инженеры получили по сути карт-бланш на любые изменения в массе, не мешающие силовой установке.

Изготовление силовых установок ведется на территории США. Трансмиссия также американская, но адаптированная под особенности, как климата, так и тактики использования БТВ.

Ходовая независимого типа, имеющая основой легендарную конструкцию Джона Кристи. С каждой стороны израильского танка «Меркава» стоят по шесть обрезиненных катков и по пять поддерживающих роликов. Инженеры отказались от торсионной подвески, это дало возможность усилить бронирование днища. Подрыв на мине экипажу «Меркавы» страшен только необходимостью менять гусеницы. Сами гусеницы имеют 110 траков, шириной 640 мм.

Вооружение первых моделей составляла лицензионная американская 105-мм пушка М68, спаренная с пулеметом. В боевую укладку входило 62 выстрела, фугасные, бронебойные, подкалиберные снаряды. На более поздних моделях установлено 120-мм гладкоствольное орудие MG251, а потом и более совершенное MG253. Дополнительным вооружением можно считать не только крупнокалиберные пулеметы Браунинг, но даже 60-мм миномет, приваренный на башню.

Производство танка на 28% сосредоточено за рубежом, причем это жизненно важные двигатели и некоторые другие системы. Остальное производят и ремонтируют в Израиле, в том числе импортные запчасти.

Меркава Mk.1

3.1 История создания

Утверждение программы разработки «Меркава» относится к лету 1970 года. Стимулом к этому послужил отказ Великобритании продать Израилю танки «Чифтен». Главным проектировщиком стал не инженер, а боевой офицер. Весной следующего года был выполнен стальной макет, в 1972 – велась отработка концепции переднего размещения моторно-трансмиссионного отделения на измененном танке «Центурион». Через два года свет увидели два опытных образца. Четыре первых танка, выпущенные в рамках серийного производства были приняты в состав Армии обороны Израиля весной 1979 года, а осенью – приняты на вооружение.

3.2 Описание конструкции

Компоновка у танка такова, что спереди находится моторно-трансмиссионное отделение. Это дает экипажу большую безопасность. Также сильно экономится заброневой объем кормы корпуса. Главное преимущество «Меркавы» — это отсек, необходимый для перевозки раненых либо десантников. Также в нем можно размещать дополнительные боеприпасы. Такая характерность делает «Меркаву» универсальной боевой машиной, способной служить не только танком, но также и БМП, и БТР. У отсека есть в кормовой части броневая дверь, через которую экипаж в случае опасности может выбраться из танка.

БОЕВОЕ ПРИМЕНЕНИЕ ТАНКОВ “МЕРКАВА”

Впервые танки “Меркава” Mk.1 были использованы во время боевых действий 1982 г. в Ливане. “Меркавы” продемонстрировали прекрасную боевую живучесть, тем не менее, снаряды 125-мм орудий сирийских Т-72 выводили из строя израильские танки даже при попадании в лоб корпуса и башню. По словам одного из очевидцев – советского военного советника, находившегося в боевых порядках сирийских войск, после попадания выпущенного с дистанции 1200 м снаряда 125-мм орудия в “Меркаву” с нее сорвало башню. Один из ночных боев наглядно продемонстрировал эффективность концепции Тала: защита экипажа – превыше всего. Батальон Т-72, совершая ночной марш, наткнулся на подразделение “Меркав”, ожидавших прибытия топливозаправщиков. Завязался ожесточенный бой на предельно коротких дистанциях, где экипажи Т-72 имели преимущество за счет более высокой скорострельности орудий и лучших приборов ночного видения. Всаживая снаряд за снарядом в израильские танки, стрелки “семьдесят двоек” не видели результатов – “Меркавы” не горели и не взрывались. Сирийцы отошли, зато высланная утром разведка обнаружила брошенные экипажами “Меркавы” с дырками в броне. Благодаря прекрасной системе пожаротушения и надежной защите боекомплекта ни один танк не загорелся и не взорвался!
Оценивая результаты войны в Ливане, западные специалисты очень высоко оценили новый израильский танк, отметив, что “Меркавы” уничтожали все типы сирийских танков, включая 12 “семьдесят двоек”. Появлялись сообщения о захвате незначительно поврежденных Т-72. В то же время сирийцы напрочь отрицали потери Т-72 от огня танковых пушек, и уж тем более их захват. В данном случае более правдоподобной выглядит сирийская версия, поскольку давний интерес к советскому танку проявляли США, а туда Т-72 попали только в 1987 г., после закупки нескольких машин по каналам ЦРУ в Иране. В ходе наступления “Карбала-5” иранские войска захватили 10-12 танков Т-72 у Ирака в начале 1987 г. Представляется, что имей Израиль новейшие советские танки, он бы поделился со своим “стратегическим союзником” и машинами, и информацией о них, а США не пришлось бы кланяться своим злейшим врагам в лице иранских мулл. Всего в Ливанской войне было потеряно около 50 танков “Меркава” Mk.1, причем большую часть из них впоследствии восстановили (имеется информация, что безвозвратные потери составили всего семь машин). Показательно, что только девять человек из числа экипажей подбитых “Меркав” были убиты, и ни один из 50 пораженных танков не загорелся!  Потери в экипажах М60А1 были гораздо более высокими. В то же время опыт войны совершенно ясно показал недостаточность бронезащиты при прямом попадании 125-мм бронебойных снарядов, в результате чего пришлось спешно разрабатывать модификацию “Меркавы” с усиленным бронированием. Боевые действия в Ливане были последней крупномасштабной войной на Ближнем Востоке. Однако на протяжении всех последующих лет напряженность в этом районе сохраняется, и израильская армия периодически привлекается к ведению боевых действий против различных арабских вооруженных формирований. Весьма показательными в этом плане стали события осени 1997 г., когда израильская армия вела бои с формированиями организации “Хезболлах” на территории Южного Ливана. В сентябре-октябре арабам удалось уничтожить три танка “Меркава” Mk.3 с помощью ПТУР 9К111 “Фагот”. Ранее из зоны безопасности вблизи границы с Израилем были выведены танки М60, оснащенные динамической защитой “Блейзер”. как крайне уязвимые к воздействию противотанковых средств. Первая “Меркава” была уничтожена в конце сентября. Ракета попала в башню, погиб командир танка. 13 октября был подбит еще один| танк, члены экипажа серьезных ранений не получили. 18 октября две ПТУР подожгли танк, погиб один член экипажа. Потеря трех танков достаточно тяжело отразилась на моральном дух танкистов, а командование рассматривало вопрос о выводе тяжелой техники из зоны безопасности. В тоже время, удачный обстрел израильских танков ПТУРами еще не говорит о слабости их защиты. “Меркавы” в Южном Ливане, как и любые танки в подобной ситуации, выполняли несвойственную танкам роль. Их использовали в качестве неподвижных огневых точек, своего рода бронированных фортов, на перекрестках дорог и горных перевалах. Нападающие легко могли выбрать удобное для них время нападения и сектор обстрела.

История создания[править]

Проект танка разработан В.Д. Менделеевым единолично за почти пять лет, с 1911 по 1915 годы. Примечательно, что проект разрабатывался изобретателем в целиком и полностью инициативном порядке в свободное от основной работы время. В работе Менделеев широко использовал опыт русского военного кораблестроения.

Разработанный проект отличался очень высоким уровнем проработки и общей тщательностью исполнения — фактически, Менделеев довёл свой проект до уровня рабочих чертежей опытного образца. Особенно это было заметно в сравнении с предложениями большинства других изобретателей. Проект «Бронированного автомобиля», как Менделеев назвал своё детище, был представлен им в канцелярию военного министерства 24 августа 1916 года. Следует отметить, что в тот момент до появления на поле боя первых английских танков оставался почти месяц, а первые французские танки ещё не существовали в металле. Поданный на рассмотрение проект включал в себя детально разработанные чертежи и объёмистую пояснительную записку, разделённую на главы: «Внутреннее размещение личного состава», «Спецификация», «Таблица весов», «Расчёт опорной поверхности», «Проход по железнодорожному пути» и т. д.

Однако, несмотря на детальность проработки и общую воплотимость проекта, он не был воспринят военными всерьёз. По сути своей, проект так и не был тщательно рассмотрен и осел в архивах.

Позднее, осенью 1916 года, основываясь на опыте применения англичанами первых танков, Менделеев модернизировал свой проект, однако сведения об этом варианте танка носят отрывочный характер. Менделеев рассчитывал представить свой новый проект, так же, как и первый, в военное министерство, однако начавшиеся в стране политические катаклизмы перечеркнули планы изобретателя.

История создания танка Merkava

Израильский основной боевой танк Merkava («Колесница») разрабатывался научно-исследовательским центром при государственном объединении «Израэл Индастри Милитари» вместе с США в 1970 — 1978 годах, в рамках концепции обеспечения максимальной живучести машины и защиты экипажа. В основу конструкции танка Merkava положено стремление обеспечить максимальную живучесть и защиту экипажа. Для усиления защиты экипажа двигатель с трансмиссией расположены в носовой части корпуса и служат, таким образом, дополнительной преградой для снаряда в случае пробития им лобовой брони. Кроме того, для обеспечения дополнительной защиты, ещё одна броневая перегородка установлена позади двигателя.

Израильский основной боевой танк Merkava Mk 1

По этой причине, а также от того, что в задней части «Меркавы» размещено небольшое отделение (с дверями в кормовой части) достаточное для перевозки нескольких раненых, десантников или значительного числа дополнительных снарядов, вес и габариты танка весьма значительны. В определенной степени, «Меркава» это даже не танк, а хорошо защищенная подвижная огневая точка. Сходство это особенно усиливается, если учитывать, что пружинная подвеска танка не позволяет максимально эффективно использовать орудие танка при стрельбе с ходу. Таким образом, «Меркава» с одной стороны это машина боле универсальная, чем «обычный» танк, но зато и более ориентированная на использование в обороне.

Первый образец поступил на испытания в 1974 году, но первые четыре серийные машины вышли на армейские испытания только 26 апреля 1979 года, а официальное принятие на вооружение состоялось 29 октября 1979 года. В том же 1979 года на заводе в г. Тель-а-Шумер было развернуто серийное производство.

Внутреннее устройство «Меркава» — хорошо заметно десантное отделение в кормовой части танка
