Танк ИС-6 – обзор советского эксперимента

Тяжеловес с «продвинутой» трансмиссией

Опытный образец «Объекта 253» изготовили в октябре-ноябре 1944 года. Основным его отличием от большинства советских танков стала ЭМТ. Силовая установка танка вращала главный генератор (далее – ГГ) ДК-305А мощностью 385 кВт и массой 1740 кг, установленный с ней соосно. В одном блоке с ГГ на общем валу находился синхронный генератор трехфазного тока СГ-1А, от которого запитывались электромоторы вентиляторов системы охлаждения МТО и тяговых электродвига­телей, а также подзарядный агрегат аккумуляторных батарей. Работающий ГГ сильно перегревался, поэтому его требовалось постоянно обдувать приточным потоком воздуха, в связи с чем в МТО «Объекта 253» установили дополнительное вентиляционное оборудование.

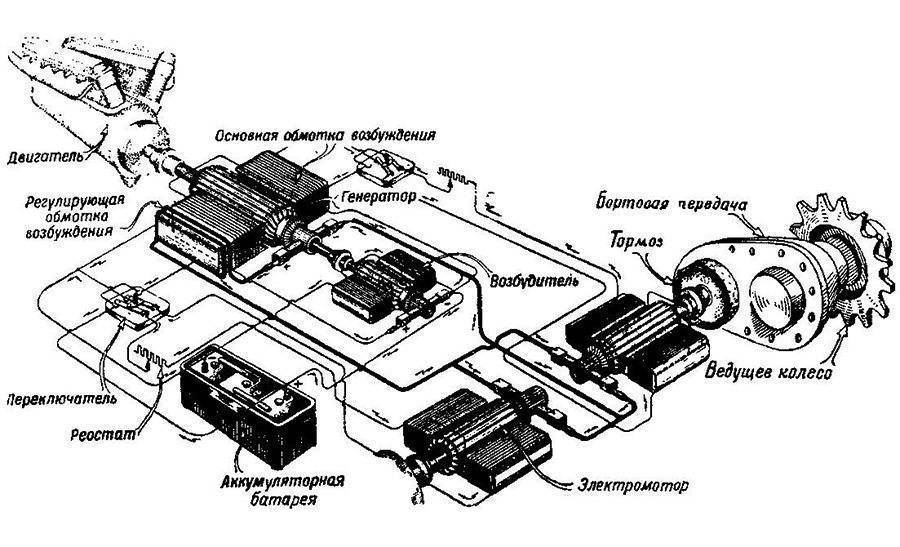

Схематическое изображение электромеханической трансмиссии «Объекта 253». Источник – wot-news.com

Там же разместили два малых генератора постоянного тока Г-73, которые питали роторы электро­генераторов ДК-305А и СГ-1А. Тяговые электромоторы реверсивного действия ДК-302А и ДК-302Б мощностью по 164 кВт также размещались в МТО и соединялись с ведущими колёсами танка через бортовые редукторы, обеспечивая автоматическое регулирование крутящего момента в соответ­ствии с изменением сопротивления движению. Сила тяги регулировалась силой тока, подавав­шейся на главный генератор. Сила рабочего тока достигала при движении по шоссе – 490 А, по пере­сечён­ной местности – 740 А. Напряжение в цепи равнялось 500 В.

В кормовом наклонном листе для доступа к элементам трансмиссии прорезали два круглых люка, которые закрывались откидными крышками на петлях с двумя запорами. В средней части верхнего кормового листа по бокам приваривались кронштейны для крепления двух дымовых шашек МДШ, а в нижней части скуловых листов – две буксирных петли.

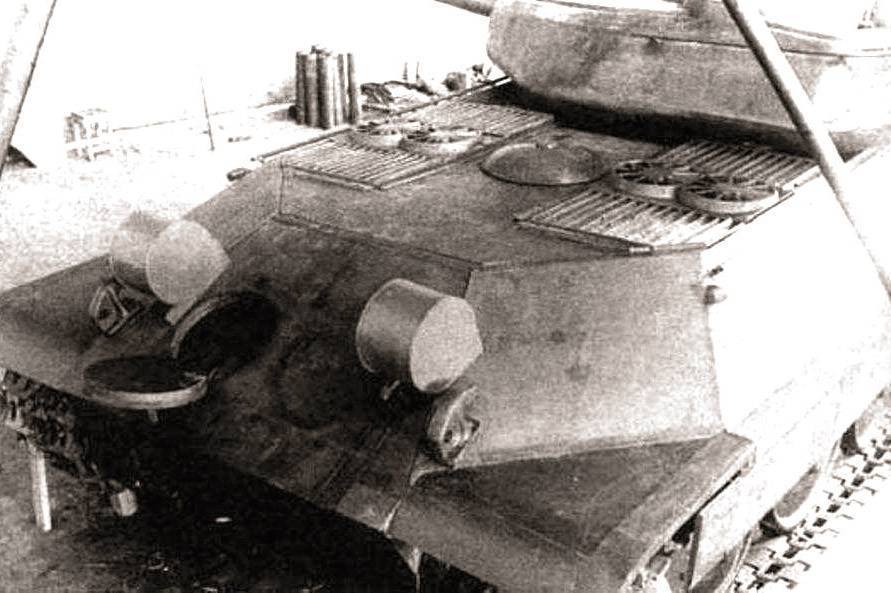

Два круглых лючка в кормовом броневом листе «Объекта 253» на его деревянном макете. Возле них – закреплённые на корпусе дымовые шашки. Источник – war1945.ru

Общая масса ЭМТ составляла 3850 кг, то есть в 4-5 раз превышала массу механической трансмис­сии танка ИС-2 (980 кг) и танка КВ-1С (740 кг). Дополнительный вес значительно утяжелял «Объект 253», что сказывалось на его проходимости.

Ходовая часть «Объекта 253» практически полностью повторяла конструкцию уже давно массово выпускавшегося танка ИС-2. В ней применялись шесть опорных катков с индивидуальной торси­онной подвеской и три поддерживающих ролика. Ещё одной заметной особенностью «Объекта 253», сильно отличавшей его от «Объекта 252», стали кронштейны-держатели дополнительных топливных баков, расположенные в передней части танка на скошенных лобовых бронелистах.

История создания[править]

Примерно 13-17 ноября 1943 г. Отдел главного конструктора НКТП совместно с ВАММ им. Сталина и НАТИ под общим руководством зам. начальника ГБТУ И. Лебедева, изучая итоги Курской битвы и операции по освобождению Левобережной Украины, провели разработку развернутых тактико-технических требований (ТТТ) и черновое эскизное проектирование “танкосамохода прорыва большой мощности”, которые в начале декабря 1943 г. попали на стол И. Зальцмана (ЧКЗ), Ж. Котина (Опытный завод № 100) и Л. Горлицкого (УЗТМ).

В начале декабря 1943 года, Главное автобронетанковое управление Красной Армии утвердило тактико-технические требования к перспективному тяжёлому танку. Что любопытно, ИС-2 был принят на вооружение в конце октября 1943 года, т.е. уже через месяц у военных были готовы требования к следующему поколению тяжёлых танков. В этих требованиях вместо конкретно заданных толщин брони корпуса и башни танка были указаны лишь требования, предъявляемые к его броневой защите: лобовая часть корпуса и башни и бортовая броня подбашенной коробки не должны поражаться снарядами пушек танков T-VI “Тигр”, Т-V “Пантера” и САУ “Фердинанд” со всех дистанций, а борт башни и нижняя часть борта корпуса – не должны пробиваться снарядами вышеуказанных пушек с дистанции 500 м. Звучали они следующим образом: бронирование лба корпуса и башни – 200 мм, бортов – 160 мм, кормы – 120 мм. В качестве основного оружия планировалась установка 122-мм пушки с клиновым затвором и начальной скоростью снаряда 1000 м/с, а в качестве дополнительного – 50-мм казнозарядный миномёт с боекомплектом 30 мин. В качестве альтернативного варианта орудия тяжелого танка предусматривалась возможность использовать 152-мм гаубицу (скорее всего 1 из вариантов МЛ-20). Мощность двигателя – 800-1000 л.с., максимальная скорость 35 км/ч, масса – 55 т, экипаж – 5 человек. Согласно уточненным ТТТ предусматривалась разработка двух вариантов трансмиссии механической и электромеханической.

На основании вышеперечисленных ТТТ было разработано несколько проектов нового тяжелого танка. В начале 1944 года по этим требованиям группа конструкторов завода №100 под руководством Шашмурина Н. Ф. разработала эскизный проект танка, который иногда называют ИС-М, ИС-2М, ИС-2Ш, ИС Шашмурина и т.п.

Эта машина отличалась от серийного образца нетрадиционной для советской школы танкостроения схемой компоновки, улучшенной броневой защитой лобовой проекции корпуса и башни. Боевое отделение, башня и трансмиссия располагались в кормовой части танка, моторное отделение – в средней, а отделение управления – в передней. В ходовой части использовались опорные катки большого диаметра без поддерживающих роликов. Передача крутящего момента от двигателя к трансмиссии осуществлялась с помощью карданного вала, проходившего под полом боевого отделения. Расположение башни в кормовой части корпуса не позволяло длинноствольной пушке утыкаться в грунт и облегчало маневрирование танка в узких проездах. Так как, в начале лета 1944 года, в КБ завода развернулось проектирование двух вариантов тяжелого танка ИС-6 (Объект 252 и Объект 253), работу над ИС-М прекратили.

Особенности бронирования ИС-6

Танк имел противоснарядную дифференцированную броню. Передняя часть корпуса состояла из верхней и нижней лобовых деталей, а также двух скуловых листов. Верхняя лобовая деталь, изготовленная из 100-миллиметровой катаной броневой стали средней твердости, была расположена под рациональным углом в 65° от вертикали. Нижняя лобовая деталь была толще на 20 мм, однако и угол наклона был хуже – 52°. Скулы корпуса располагались под углом 62° от вертикали и были повернуты на 40°. Толщина их составляла 100 мм.

Борт танка состоял из сваренных между собой наклонного, вертикального и горизонтального бронелистов. Толщина первых двух – 100 мм. Конструкция кормы танка была аналогична носовой его части. Нижняя деталь и две скулы имели толщину 60 мм и приваривались к бортам. Верхний бронелист той же толщины был откидным и крепился к нижнему и скуловым листам болтами и петлями. Крыша корпуса состояла из неподвижного листа под башней толщиной 50 мм и двух съемных листов по 20 мм над моторным и трансмиссионным отделениями. Все днище танка состояло из сваренных в корытообразную форму бронелистов одинаковой толщины в 20 мм.

Башня танка была литым непробиваемым куском броневой стали, подвергнутой закалке на высокую твердость. Крыша представляла собой два сваренных между собой 30-миллиметровых листа брони. Боковые стенки, имевшие толщину 150 мм, были наклонены от вертикали на 35°. Задняя часть башни располагалась под углом 25° при толщине в 100 мм.

Неприемлемое новшество

Заводские испытания «Объекта 253» начались крайне неудачно. Вот что вспоминал об этом руко­водитель проекта М. И. Креславский:

При преодолении танком заснеженного поля в МТО от перегрева вспыхнул пожар. Возгорание потушили, машину отремонтировали и вместо кормового броневого листа установили стальной лист, в котором разместили дополнительный электровентилятор для охлаждения МТО. После ремонта и работ по усовершенствованию конструкции в ноябре 1944 года «Объект 253» всё же прошёл заводские испытания.

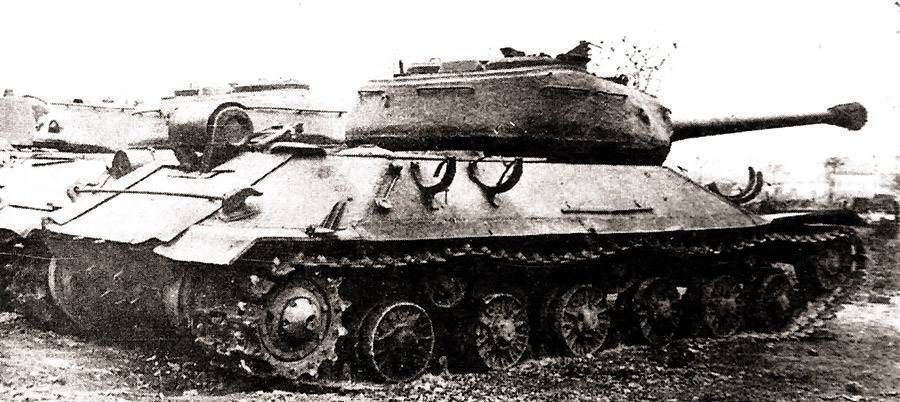

«Объект 253» на заводском дворе. За ним стоит «Объект 252». Источник – ww2history.ru

Вторую машину, использовавшую ЭМТ (самоходку ЭСУ-100), в металле реализовывать не стали. Её проект вместе материалами по другим САУ рассмотрели в октябре 1944 года на специальном заседании Технического совета НКТП с участием сотрудников Управления самоходной артиллерии. Военные специалисты посчитали нерациональным использование ЭМТ на средних по весу бронированных машинах, так как после анализа документации выяснилось, что масса и стоимость самоходки значительно увеличивались, но значительного роста её боевых характеристик не происходило. В результате работы над ЭСУ-100 решили остановить.

Для «Объекта 252» заводские испытания, проводившиеся с 8 по 27 ноября 1944 года, прошли менее драматично. Тем не менее, его новая ходовая часть с опорными катками большого диаметра оказалась крайне ненадёжной (катки деформировались уже после 200–250 километров пробега), поэтому инженерам пришлось изменить их конструкцию. Со 122-мм танковой пушкой Д-30, разра­ботанной в КБ свердловского завода №9, тоже возникли проблемы – часто отказывала автоматика, а 17 ноября 1944 года орудие окончательно вышло из строя, и ему потребовался заводской ремонт.

Наконец, оба прототипа вместе с комплектами запчастей и запасным корпусом отправили на научно-исследовательский полигон в подмосковную Кубинку. Испытания корпуса ИС-6 обстрелом из трофейных 88-мм и 105-мм немецких орудий подтвердили его прочность – он не пробивался с пятидесятиметровой дистанции в верхний броневой лист, а нижний 120-мм лист брони поражался только с малой дистанции. Эти показатели оказались несколько выше, чем у ИС-2 или ИС-3, но хуже, чем у «Объекта 701» (будущего танка ИС-4). Кроме того, с точки зрения военных заказчиков, прототип с ЭМТ был неоправданно тяжёл и дорог из-за необходимости использования меди в его производстве.

Художники компании Wargaming реализовали в игре World of Tanks внешний вид деревянной модели танка ИС-6. В металле машина никогда так не выглядела. Источник – world-of-tanks.eu

Испытания стрельбой не выявили значительных преимуществ новой 122-мм танковой пушки Д-30Т перед 122-мм орудием Д-25Т образца 1943 года, устанавливавшимся на ИС-2. Зато из-за введён­ных новшеств себестоимость артиллерийской системы выросла почти вдвое, что вряд ли обрадо­вало придирчивых приёмщиков.

В результате оба варианта танка ИС-6 на вооружения приняты не были, и от идеи их дальнейшей доработки военные заказчики отказались. По одним данным, прототипы отправили на слом, по другим – после окончания Великой Отечественной войны «Объект 253» привезли в Ленинград в качестве музейного экспоната (где именно хранился этот экземпляр и какова его дальнейшая судьба, автору неизвестно). В конкурентной гонке гигантов окончательно победил танк ИС-4, серийное производство которого началось в 1947 году.

Алексей Стаценко ««Электросталин» №6»

Великобритания

На работу компаний, производящих танки в Великобритании, большое влияние оказала, развернувшаяся в военном ведомстве дискуссия между сторонниками крейсерских (быстрых, легких, маневренных, но легко уязвимых и слабо вооруженных) танков и пехотных (тяжелых, с хорошей броневой защитой и сильным вооружением, но недостаточно маневренных) машин.

Победившие сторонники первого, но неверного варианта, привели к тому, что к началу Второй мировой войны на вооружении армии Великобритании были в основном легкие и крейсерские танки.

Не лучше обстояли дела и у другого производителя первых бронемашин. Если англичане танкистам британской армии вместо добротного танка (лицензию на его производство продали) «Виккерс–6 т.» массово поставляли дешевую танкетку «Карден-Ллойд», то французы непрерывно пытались усовершенствовать уже хорошо известный РеноFT.

В результате ко второй мировой войне Франция подошла с армией, укомплектованной, в основном, легкими танками и старыми Рено.

Скорость боевого монстра

Максимальная скорость этого боевого монстра достаточно мала — всего 35 км/ч, однако, учитывая вес техники, это вполне достойный показатель. Удельная мощность двигателя составляет 13,5 л.с. на тонну, что не может ни радовать. Набирает машина эти 35 км/ч очень быстро, то есть скорость разгона просто отличная.

Ходовая разворачивает машину со скоростью 26 градусов в секунду, следовательно, даже легкий противник закрутить вас вряд ли сможет.

Таким образом, машина обладает выдающейся динамикой для тяжелого танка. Отличная броня позволяет выжить даже будучи окруженному вражеской техникой.

танк ис 6 в боях world of tanks

Новое оружие Первой мировой

Английское правительство, получив информацию об успехах нового оружия, активизировало работы по созданию и производству танков.

Не отставала от союзников по Антанте и Франция. Именно ей принадлежит наиболее удачный, на тот момент, танк РеноFT.Он был вооружен пулеметом (с 1917г. – пушкой).Имел вес 6 т, экипаж 2 человека, развивал скорость в 9,6 км. Рено FT стал прообразом многих других танков и находился на вооружении армии Франции до начала 30-х гг.

Что касается других стран, вставших в последствии производителями танков (России, Германии, США), то их вклад в создание нового оружия в годы Первой мировой войны сводился к попыткам модификации купленных либо захваченных в бою английских и французских моделей.

Чем вооружен

Гусеничный монстр оснащен орудием Д-30, которое имеет калибр 122 мм. Это орудие по многим параметрам сравнимо с пушками такого же калибра с КВ-1С, КВ-3 и ИС. В них просто огромный разброс (0.46), а сведение занимает целых 3.4 секунды. Необходимо сказать, что пробитие обычного снаряда составляет 175 мм, подкалиберного – 217 мм, при этом разовый урон равен 390 единицам.

Скорострельность танка ис 6 составляет 5,13 выстрелов в минуту. Это выше, чем у ИС-3, обычного тяжелого советского тихохода для прокачки восьмого уровня. Разовый урон у ИС-3 и ИС-6 абсолютно одинаковый, а значит, премиумная техника будет иметь преимущество в уроне в минуту.

Углы вертикальной наводки на этом мощном гиганте также малы, поэтому они не позволяют стрелять из-за пригорков.

Премиальный танк ис 6 в world of tanks

Вооружение

Основным оружием танка была 122-миллиметровая пушка Д-30, отличавшаяся от своей предшественницы Д-25 наличием механизма досылателя снаряда и оборудованием для продувки ствола после выстрела. Длина ствола составляла 48 калибров, а эффективная стрельба возможна по цели высотой 1890 мм. При стрельбе из пушки прямой наводкой использовался шарнирный прицел ТБШ. Углы склонения орудия составляли -3/+25 градусов. Также на танк устанавливались два пулемета: первый – 7,62-миллиметровый конструкции ГВТ – был спарен с пушкой, второй – зенитный крупнокалиберный (12,7 мм) – был установлен на основание люка заряжающего. Боекомплект танка вмещал 30 бронебойных и осколочно-фугасных снарядов (в любом соотношении) к основному орудию, 1300 патронов к ГВТ-пулемету и 250 – к пулемету ДШК.

Экипаж ИС-6

Так как ИС-6 можно назвать техникой прорыва, экипажу понадобится улучшение навыков. Получение экипажем новых умений должно минимизировать недостатки и усилить сильные стороны: бронирование и урон. Поэтому наиболее полезными навыками для экипажа считаются следующие перки:

  1. Ремонт — этот навык крайне важен для ИС-6, так как если вы потеряете гусеницу, то лишитесь инициативы, в результате чего станете легкой мишенью. Тогда противник без особого труда уничтожит технику, и лишит ударную группу мощного орудия.
  2. Виртуоз – позволит улучшить подвижность ИС-6, наводчику стоит изучить плавный поворот башни, а мех.воду плавный ход. В результате время сведения после поворота башни и остановки будет сокращено.
  3. Наводчику всегда пригодится умение снайпер, благодаря чему ИС сможет разбивать танки противника значительно эффективнее.
  4. Заряжающему подойдет перк « интуиция» и «отчаянный».
  5. Командиру, как обычно, нужно изучить шестое чувство и дополнительно «мастер на все руки».

Боевое братство хоть и не обязательно, но оно позволит улучшить все ТТХ. Как и вентиляция.

Прототип первый – «Объект 252»

Образец танка «Объект 252» был собран в октябре 1944 года. В этот танк была установлена обычная механическая трансмиссия, очень схожая с той, что устанавливалась на советских ИС-2. Изменению подверглась конструкция штампованных катков: при неизменной их численности в диаметре они увеличились до 750 мм, следовательно, в установке дополнительных поддерживающих роликов больше не было необходимости. Механическая трансмиссия давала «Объекту 252» серьезное преимущество в массе (51,5 тонны/54 тонны) и скорости (43 км/ч против 34 км/ч) перед «Объектом 253», имеющим электромеханическую трансмиссию.

Эксплуатация и боевое применение

Советская Армия

Вопреки расхожему мнению, встречающемуся в устаревших источниках, танки ИС-3 не применялись в боевых действиях Второй мировой войны, но именно эти боевые машины в количестве 52 штук 7 сентября 1945 года приняли участие в Берлинском параде союзных войск в честь победы во Второй мировой войне в составе частей Красной Армии, где произвели сильное впечатление на западных союзников СССР по антигитлеровской коалиции. Существует также мнение, что ИС-3 могли использоваться во время боевых действий против Японии в августе 1945 года в рамках боевых испытаний. ИС-3 использовались при подавлении Венгерского восстания 1956 года. Потери машин были единичные. Венгерские события стали единственным эпизодом участия ИС-3 в боевых действиях в составе ВС СССР.

Другие страны

ИС-3 практически не поставлялись союзникам СССР по Варшавскому договору. Два танка были в 1946 году переданы Польше для ознакомления с конструкцией машины и подготовки инструкторов. Впоследствии танки использовались на парадах и в качестве учебных вплоть до 1970-х годов. Ещё один танк был в 1950 году передан Чехословакии.

– Наибольшее же количество ИС-3 было поставлено в Египет, получивший в общей сложности 100 машин как базовой модификации, так и ИС-3М. Первые из них поступили в конце 1950-х годов, основная же часть танков была поставлена в 1962—1967 годах. В составе египетской армии ИС-3 применялись в ходе Шестидневной войны 1967 года. Значительных успехов в ходе той войны ИС-3 не достигли, находясь, как правило, в руках малообученных экипажей и действуя в условиях высокоманёвренной войны против более подвижных и в целом современных танков противника, обладавшим вдобавок куда более высоким темпом огня, такими как «Центурион» или M48, хотя несколько последних ИС-3 всё же удалось подбить. При отступлении же египетские войска попросту бросили свои танки, включая ИС-3, всего египтяне в той войне потеряли 72 танка этого типа, больше половины из которых было брошено в исправном состоянии. К Войне Судного дня 1973 года в египетской армии ещё оставался один полк, укомплектованный ИС-3, но сведений об участии его в той войне нет.

Некоторое количество подбитых или брошенных египтянами в 1967 году машин было захвачено Армией обороны Израиля и эксплуатировалось в составе собственных бронетанковых сил до начала 1970-х годов как в качестве боевых машин, так и танковых тягачей. Часть танков при этом получила вместо изношенных собственных двигателей дизели В-54, снятые с танков Т-54/55, часто при этом переносилась и крыша моторно-трансмиссионного отделения. В боевых действиях в качестве танков ИС-3 израильтянами не применялись, но несколько машин с демонтированными двигателем и трансмиссией, на месте которых размещались дополнительные боеприпасы, использовались в 1969—1970 годах в ходе Войны на истощение в качестве неподвижных огневых точек, причём два из них после израсходования боеприпасов были вновь захвачены египетскими войсками.

Значительное количество ИС-3 было передано КНДР, в 1960-х годах на вооружении Корейской народной армии имелось по меньшей мере два полка, вооружённых ими.
