Вооружение

Танк Т-14 оснащен современным вооружением, позволяющим поражать цели на земле и в воздухе. Для повышения эффективности стрельбы используется система управления огнем. Она обеспечивает точное определение координат цели, ее захват и сопровождение в автоматическом режиме, наведение вооружения, корректировку баллистических параметров стрельбы. Информацию снимают датчики, установленные на крыше танка. К ним относятся: приемники ГЛОНАСС и навигационные приборы; гироскоп угловой ориентации; датчики параметров ветра, температуры и влажности внешней среды, а также колебаний ствола при разогреве во время стрельбы.

Орудие

Основным орудием считается гладкоствольная пушка калибром 125 мм типа 2А82-1М. Стрельба производится дистанционно, заряжание – автоматическое. Дальность стрельбы составляет 7-8 км. Скорострельность – 11-12 выстрелов в минуту. Ресурс пушки увеличен за счет специального легирования внутреннего канала ствола. Автоматическое зарядное устройство позволяет увеличить длину снарядов до 100 см. Если сравнивать с аналогичными орудиями западных стран, то пушка танка Т-14 имеет повышенную ствольную энергию и более высокую точность стрельбы (в среднем на 18-20%).

Достаточно легко танк переоснащается на пушку типа 2А83 калибра 152 мм. Это существенно повышает бронебойные способности, но при этом уменьшается боекомплект. В то же время эксперты считают, что калибр 125 мм вполне достаточен.

Видео: выстрел из танка Т-14 «Армата» — кадры из боевого отделения

https://youtube.com/watch?v=TQLG0bOy7SY

Боеприпасы

Пушка 2А82-1М может стрелять штатными снарядами, а также подкалиберными боеприпасами длиной до 1 м. Специально для бронетехники, в т. ч. для танка Т-14, разработаны усовершенствованные снаряды:

  • неуправляемые снаряды БПС «Вакуум-1» длиной 90 см;
  • снаряды «Тельник» с дистанционным подрывом в любой момент полета;
  • управляемый ракетный снаряд УРС 3УБК21 «Спринтер».
  • Кроме того, данное орудие способно стрелять через свой ствол ракетами типа «Рефлекс-М».

Широкие возможности использования современных высокоэффективных боеприпасов открывает орудие калибром 152 мм. Штатными считаются неуправляемые снаряды типа «Грифель» с бронебойными способностями. Можно стрелять управляемыми снарядами типа «Краснополь», предназначенными для САУ.

Учеными-оружейниками разработаны специальные управляемые снаряды, ТТХ которых пока закрыты. Эти активно-реактивные боеприпасы способны стрелять на расстояние свыше 30 км, способны обходить средства защиты и электронного противодействия противника. Особой бронебойностью отличаются последние разработки Госкорпорации «Росатом» с использованием обедненного урана. Среди новых разработок – осколочно-фугасные боеприпасы для поражения живой силы. В 2017 году заявлено о начале изготовления «интеллектуальных» снарядов, способных подрывать заряд над противником в нужном месте.

Установка пушки 152 мм позволяет стрелять ракетами, предназначенными для ПТРК «Корнет» (ракета 9М133ФМ-3). Дальность ее поражения составляет 10 км, а бронебойность превышает 140 см. Ракета может поражать воздушные цели (вертолеты и самолеты, летящие со скоростью до 900 км/ч на высоте до 9 км).

Пулемётное вооружение

На танке Т-14 установлено и пулеметное вооружение. Прежде всего, это зенитный пулемет типа «Корд» (калибр 12,7 мм). Он размещен в индивидуальной башне с роботизированными механизмами, получающими сигналы от танковых радаров и тепловизоров. Управляется пулемет дистанционно. Он поражает воздушные цели на расстоянии до 1,5 км, даже при высокой скорости их перемещения. Зенитная установка имеет связь с системой активной зашиты танка, что дает возможность поражать реактивные снаряды.

Второй пулемет типа ПКТМ спарен с орудием. Его задачей является поражение живой силы противника. Калибр составляет 7,62 мм.

Динамическая защита перспективного танка Т-14 “Армата”

На бортах башни устанавливается по три блока динамической защиты с каждой стороны. Конструкция блоков аналогична блокам динамической защиты, разработанным ОАО «НИИ стали». Блоки представляют из себя контейнеры с установленными элементами динамической защиты, разделенными слоями наполнителя. Блоки установлены постоянно, но снаряжаются элементами динамической защиты только при использовании танков по назначению, то есть в преддверии боевых действий.

На надгусеничных полках для защиты бортов корпуса устанавливается по семь бло­ков динамической защиты аналогичной конструкции блоков, установленных на башне. Бло­ки устанавливаются на места, не перекрытые тремя штатными бортовыми экранами динамической защиты с каждой стороны.

Для усиления передней зоны корпуса, перекрытой штатными экранами динамичес­кой защиты, на каждый экран крепится дополнительный блок динамической защиты, имеющий меньшие габариты по толщине (ходу). Блоки, предназначенные для установки на борта корпуса съёмные, и снаряжаются только в преддверии боевых действий.

Кормовая зона танка защищена решетчатыми экранами, которые устанавливаются на корме башни и корпуса.

Блоки динамической защиты, размещаемые на корпусе, а также решетчатые экраны устанавливаются на танк только в преддверии боевых действий в специфических условиях (например, бои в городских условиях). Вес дополнительно навешиваемых на танк защитных устройств составит около 1 тонны, но имея ввиду условия, в которых танки с дополнительной защитой будут использоваться, можно сказать, что на характеристики подвижности это коренным образом не повлияет.

Система обнаружения и наведения

Основой системы разведки и наведения в танке Т-14 является радиолокационный комплекс, включающий РЛС с антенной в виде активной фазированной решетки (АФР). Ее можно считать составной частью КАЗ «Афганит». Подобные радары используются на боевых самолетах последнего поколения. Антенна размещена на башне и обеспечивает круговой обзор. Состоит она из четырех панелей. РЛС танка имеет возможность одновременно удерживать более 20 воздушных и 40 наземных целей. Дальность обнаружения составляет 100 км. Защита радара обеспечивается экраном, не пробиваемым пулями и осколками.

РЛС танка способна определять траекторию полета снаряда, а по ней точку расположения орудия или пусковой установки. Полученные координаты передаются на компьютер, что далее дает возможность обеспечить высокоточное подавление огневых точек противника. Достаточно эффективно производится обнаружение воздушных целей. Радар определяет координаты летательного аппарата и траекторию его полета, сигнал передается на ЗРК типа «Оса», «Сосна» или «Стрела», и даже «Панцирь С1».

Помимо указанной РЛС, на танке установлено два радара для обнаружения близких целей. Их основное отличие – сверхбыстрая реакция на обнаруженные объекты. Дополнительные радары нужны для борьбы с ПТУРами и БОПСами.

Система наведения включает панорамный прицел в пулеметной башне. Он обладает системой, работающей в инфракрасном (ИК) диапазоне и отличающейся высокой точностью и чувствительностью, с криогенным охлаждением. С ИК-камерой совмещена система, действующая в диапазоне видимого света. Кроме того, установлен дальномер на лазерной основе.

Вся пулеметная установка вместе с приборами наведения имеет возможность совершать полный оборот. Вращение оружия и прицела может осуществляться независимо или совместно.

Прицел и дальномер совмещены с радаром, а информация о целях поступает на монитор компьютера командира танка. Лазерный прицел позволяет удерживать цель даже после создания помех для РЛС танка со стороны РЭБ противника. Полученная информация о наземных и воздушных целях поступает на командное устройство единой системы управления тактического звена (ЕСУ Т3), способное выбрать необходимое вооружение для подавления цели. У наводчика имеется свой сенсорный экран, на котором он может уточнить координаты наведения орудия.

Кроме электронных систем наблюдения в танке предусмотрены оптические перископы. Ими могут пользоваться командир и механик-водитель. В темное время суток используются приборы ночного видения. Оптические приборы помогают ориентироваться при подавлении электроники противником.

Дополнительно танк Т-14 оснащен камерами обзора с высокой разрешающей способностью. Всего на башне размещено шесть камер, обеспечивающих круговой обзор. Приборы имеют независимое питание и устройства для автоматической очистки от грязи. Они работают независимо от электроники танка и позволяют обнаруживать цели при отключенной РЛС. При необходимости камеры подключаются к КАЗ. Приборы имеют SWIR систему, дающую возможность работы в коротковолновом ИК-диапазоне. Это обеспечивает контроль в условиях задымления и густого тумана.

Тактико-технические характеристики танка Т-14

Помимо того, что танк Т-14 обладает значительной боевой мощью, скорострельностью и точностью стрельбы, он способен выполнять сетецентрические задачи: разведка, целеуказание, дистанционное управление через единую систему управления. В боевых условиях машина получает оперативные данные онлайн и обеспечивает автоматическое определение баллистических параметров для управления огнем всего тактического звена.

Основные преимущества танка:

  • использование универсальной платформы;
  • размещение танкистов в бронированной капсуле, отдельно от отсека с боекомплектом;
  • возможность эксплуатации при необитаемой башне;
  • применение РЛС импульсно-допплеровского типа, надежно и быстро определяющей вектор скорости цели;
  • активная защита, способная защитить от боеприпасов различного типа.

Основные ТТХ танка:

  • масса в боевой комплектации – 48 т;
  • численность экипажа – 2-3 человека;
  • многослойная броня с комплексной защитой «Афганит» и динамической защитой «Малахит»;
  • мощность двигателя – 1600 л. с.;
  • скорость передвижения по шоссейной дороге – до 90 км/ч, по бездорожью – 70-75 км/ч;
  • ходовой запас (шоссе) – не менее 500 км;
  • дальность стрельбы – до 8 км;
  • возможность стрельбы в движении;
  • боекомплект – 45 снарядов.

На танке предусмотрена система для запуска и управления беспилотным летательным аппаратом «Птеродактиль», обладающая автономной РЛС и прицелом инфракрасного типа. В задачу беспилотника входят разведка и целеуказание.

Защитные технологии

Т-15 имеет танковый уровень бронирования на уровне «Армата» Т-14

Пассивное бронирование

Основная статья: Армата (универсальная боевая платформа)

Т-15 использует общие элементы пассивного бронирования для платформы Армата:

  • Лобовое композитное бронирование непробиваемое для современных ПТУР калибром до 150 мм и бронебойных оперённых подкалиберных снарядов калибром до 120 мм
  • Отсек МТО, отделение боекомплекта и топливное отделение изолированы бронированными переборками друг от друга

На фотографии Т-15 видна система снижения заметности в ИК-диапазоне за счёт рассеивателей выхлопа, видимых как «крыльчатка» на передней части БМП.

Комплекс динамического бронирования «Малахит»

Основная статья: Малахит (динамическая защита)

На Т-15 установлена новая версия динамического бронирования общая для платформы «Армата», которая может быть реализована в том числе на электронном управлении. На текущий момент разработчиками раскрыты данные[источник не указан 768 дней], что встроенная динамическая защита «Малахит» способна разламывать внутри себя снаряды и отражать тяжелые противотанковые управляемые ракеты.
Заявляется безопасность ВДЗ для танка и пехоты путём сокращения количества взрывчатого вещества, используемого для уничтожения боеприпасов.

Комплекс активной защиты

Основная статья: Афганит (активная защита)

Комплекс активной защиты «Афганит» позволяет Арматам обнаруживать угрозы и разведывать цели

Машины семейства «Армата» оборудованы комплексом активной защиты «Афганит», который также выполняет роль разведывательной РЛС.
Возможности комплекса включают:

  • Перехват снарядов разрушением
  • Перехват ракет разрушением или ослеплением мультиспектральными завесами и электромагнитным оружием
  • Комплекс имеет радио-оптическую РЛС с наложением на данные радара с АФАР данных от инфракрасных и ультрафиолетовых камер, что позволяет данному комплексу выполнять и роль разведки целей.

Варианты боевых модулей

За счёт модульности платформы Армата на Т-15 предполагается использование нескольких вариантов боевых модулей в зависимости от тактического применения БМП.

С необитаемым боевым модулем Бумеранг-БМ

Основная статья: Бумеранг-БМ

Боевой модуль «Бумеранг-БМ» кругового вращения использует 30-мм автоматическую пушку 2А42 с селективным боепитанием и спаренный с ней 7,62-мм пулемёт ПКТ, а также две сдвоенные пусковые установки для ПТРК «Корнет». Сообщалось, что боезапас будет состоять из 500 снарядов к пушке, 2000 патронов к пулемёту и четырёх противотанковых ракет 9М133 или ракет ПВО 9М133ФМ-3.

Пушка 2А42 на боевом модуле Бумеранг-БМ позволяет вести эффективный огонь:

  • по живой силе — до 4000 м;
  • по легкобронированной технике — до 1500 м;
  • по воздушным целям — до высоты 2000 м (с дозвуковыми скоростями и наклонной дальностью до высоты 2500 м).

В состав компьютеризованной системы управления огнём (СУО) будут входить два многофункциональных прицела: один для наводчика, другой для командира машины, а также радиолокационная станция, развитая система датчиков и двухплоскостной стабилизатор вооружения.

Система автосопровождения цели позволит вести огонь с высокой точностью на всю дальность стрельбы с места и в движении

Прицелы, судя по фотоснимкам, имеют большое количество каналов, и во многом будут дублировать друг друга, что очень важно при дистанционном использовании.. В отличие от других БМП на вооружении НАТО, боевые модули «Бумеранг-БМ», и особенно, 57-мм «Байкал» имеют ярко выраженную поддержку сценария работы в режиме ПВО ближнего боя, с пассивным обнаружением летательных аппаратов по телевизионным и инфракрасным оптическим приборам, а также поражения современных танков с комплексами активной защиты.

В отличие от других БМП на вооружении НАТО, боевые модули «Бумеранг-БМ», и особенно, 57-мм «Байкал» имеют ярко выраженную поддержку сценария работы в режиме ПВО ближнего боя, с пассивным обнаружением летательных аппаратов по телевизионным и инфракрасным оптическим приборам, а также поражения современных танков с комплексами активной защиты.

СУО Бумеранг-БМ позволяет вести:[неавторитетный источник?][неавторитетный источник?]

  • Автоматический поиск целей одновременно в различных спектральных диапазонах в пассивном и активном режиме;
  • Поиск замаскированных целей оптическим локатором;
  • Одновременный обстрел двух целей;
  • Высокоэффективную стрельбу из АП по зенитным целям с автоматом сопровождения на углах до 70 градусов на высоте до 2500 метров на дальности до 4 км;
  • Боевую работу в режиме дистанционного управления;
  • Работу по внешнему целеуказанию (в том числе от РЛС с АФАР Т-14);

С необитаемым боевым модулем Байкал


Т-15 с модулем АУ220М на военно-техническом форуме «Армия-2018».

Основная статья: АУ220М

Заместитель генерального директора корпорации Уралвагонзавод Вячеслав Халитов заявил о создании для Армата Т-15 необитаемого боевого модуля «АУ200М Байкал» с автоматической пушкой калибра 57 мм. Орудие было переработано из корабельной зенитной установки в боевой модуль для установки на шасси Армата. «Байкал» предназначен для усиления огневой мощи против бронированных воздушных целей таких как штурмовики и тяжёлые ударные вертолёты с увеличением потолка поражения до 8000 метров и дальности до 12000 метров.

С миномётом

Гендиректор ЦНИИ «Буревестник» Георгий Закаменных заявил о возможной перспективе создания варианта боевого модуля со 120-мм миномётом на базе миномёта 2Б11 комплекса 2С12 «Сани».

Броня перспективного танка Т-14 “Армата”

Новая броневая сталь марки 44С-св-Ш будет использоваться на новом российском танке “Армата”. Сталь создана специалистами ОАО «НИИ стали».

Использование этой стали на перспективной платформе “Армата” позволит «снять» сотни килограммов веса с машины, где она также будет использована не только для броневых целей, но и в качестве конструкционного материала.

Новая сталь разрабатывалась по техническому заданию Уральского Конструкторского Бюро Транспортного Машиностроения, входящим в «НПК «Уралвагонзавод», который выступил в роли заказчика. Отработка и промышленное освоение легли на плечи одного из флагманов российской металлургии – Волгоградский металлургический комбинат «Красный октябрь», который также входит в структуры «Уралвагонзавода»..

Хотя твердость стали не менее 54HRC, ее пластические характеристики остаются на уровне серийных сталей, имеющих твердость 45-48HRC. Именно это сочетание позволяет снизить на 15% толщину и, соответственно, вес бронеконструкций из новой стали без снижения защитных характеристик и живучести при низких температурах.

Сейчас стали 44С-св-Ш присвоена литера «О», она находится на этапе опытно промышленного освоения, на котором и разработчик, и заказчик, и производитель решают десятки технических технологических и организационных вопросов.

Передняя проекция имеет многослойную комбинированную бронезащиту. Броня всех машин семейства “Армата” многослойная, из стального листа и композитных материалов. Мелкозернистая структура стали 44С-св-Ш, оптимизированный процесс ее легирования и особая термообработка позволили обеспечить высокие защитные характеристики при уменьшенной толщине броневого листа.

Броня танка Армата выдерживает прямое попадание всех современных танковых снарядов, противотанковых управляемых ракет и гранатометов калибра 100-150 мм.

Прямая наводка

Сирийский опыт применения бронетехники, вооруженной 30-мм автоматическими пушками, показал, что унификация калибра вне зависимости от типа военной техники не всегда приводит к ожидаемым результатам при выполнении боевых задач. В ходе боев за Алеппо и другие крупные населенные пункты неоднократно фиксировались спорные результаты попаданий 30-мм осколочно-фугасных снарядов автоматических пушек 2А42, которые не наносили значимого ущерба подготовленной противником инфраструктуре. Такой подход не позволял пользоваться главным преимуществом при проведении наземных операций — внезапностью при штурме укрепленных позиций, для уничтожения которых в конечном счете приходилось привлекать танки со 125-мм орудиями.

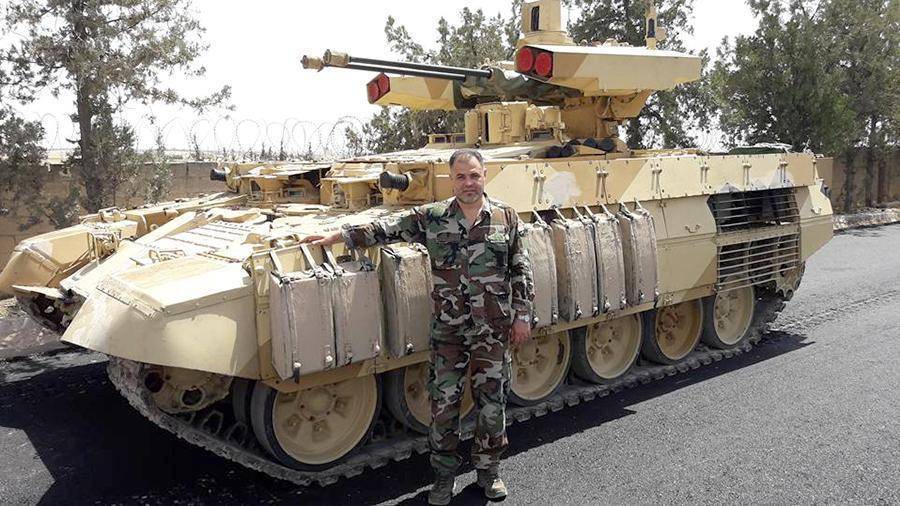

БМПТ_1

БМПТ «Терминатор-2» в Сирии

Фото: twitter.com/WaelHussaini

Отправка боевой машины поддержки танков на самые опасные направления в этом смысле стала знаковым решением, после которого многие вопросы относительно применения техники с определенным типом вооружения отпали сами собой. Источник «Известий» в ОПК отметил, что при недостаточной эффективности 30-мм автоматических пушек укрепленные объекты противника поражались исключительно пусками ПТУР, что позволяло решать проблему продвижения наземных групп одной машиной.

Следует отметить, что в Сирии окончательно подтвердило состоятельность и другое решение, связанное с защитой не только экипажа, но и боекомплекта. Речь идет о защитных экранах для пусковых установок ПТУР, конструкция которых была предложена специалистами (еще советского) ЧТЗ в конце 80-х годов. Испытания машины боем показали, что такая защита имеет очевидные преимущества по сравнению с ПТУР, размещенных на открытых направляющих. В конечном счете на новой БМПТ могут появиться полностью закрытые противопульные контейнеры для противотанковых ракет с откидными «шторками» или передней крышкой.

Система управления огнем перспективного танка Т-14 “Армата”

Прицельный комплекс:

  • Основной прицел наводчика многоканальный с визирным и тепловизионным каналами, лазерным дальномером, встроенным лазерным каналом управления.
  • Увеличение визирного канала, кратность – 4; 12.
  • Дальность распознавания цели типа “танк” через визирный канал, м – до 5000.
  • Дальность распознавания цели типа “танк” через ТП канал, м не менее 3500.
  • Максимальная дальность, измеряемая дальномером, м – 7500.
  • Прицел командира комбинированный панорамный с телевизионным и тепловизионным каналами, лазерным дальномером.
  • Дальность распознавания цели типа “танк” через ТВ-канал, м до 5000.
  • Дальность распознавания цели типа “танк” ночью через ТП-канал, м не менее 3500.
  • Прицел-дублер с зависимой линией прицеливания.
  • Дальность распознавания цели типа “танк”, м:
    • днём не менее 2000,
    • в сумерках не менее 1000.
  • Баллистический вычислитель с комплектом датчиков метео- и топоусловий и датчиком учета изгиба ствола электронный цифровой
  • Возможность автоматического сопровождения целей обеспечивается независимо с места наводчика и с места командира с реализацией режима “охотник – стрелок”.
  • Стабилизатор вооружения усовершенствованный двухплоскостной с электромеханическим приводом ГН и электрогидравлическим ВН.

На Армате установлена система гидропневмоочистки приборов наблюдения.

“Где тяжелый танк не проползет”. Почему Польша непроходима для крупной бронетехники НАТО

Дмитрий Литовкин — о трудностях НАТО, связанных с восточноевропейским ландшафтом и инфраструктурой

“Там, где… тяжелый танк не проползет…” – слова из когда-то популярной советской песни вполне могли бы напевать стратеги НАТО, знай они их, принимаясь за военное планирование, связанное с Польшей. Перед ними на самом деле нетривиальная задача: инфраструктура восточноевропейской страны, которая не сможет остаться в стороне в случае конфликта между Россией и НАТО, мало приспособлена для ведения полномасштабных военных действий. Об угрозе возникновения последних часто говорят на Западе, пугая собственных граждан призраком “российской агрессии”.

Тактико-технические характеристики БМП-1

Экипаж, чел.: 3Десант, чел.: 8Разработчик: ГСКБ-2Годы производства: 1966—1988Количество выпущенных, шт.: более 20 000Компоновочная схема: моторно-трансмиссионное отделение спереди, боевое посередине, десантное сзади

Вес БМП-1

– 13,0 тонн

Размеры БМП-1

– Длина корпуса, мм: 6735- Ширина корпуса, мм: 2940- Высота, мм: 2068 (по броневому колпаку), 1924 (по крыше башни)- База, мм: 3660- Колея, мм: 2550- Клиренс, мм: 370

Броня БМП-1

– Тип брони: стальная катаная броня- Лоб корпуса (верх), мм/град.: 7 / 80°- Лоб корпуса (низ), мм/град.: 19 / 57°- Борт корпуса (верх), мм/град.: 16 / 14°- Борт корпуса (низ), мм/град.: 18 / 0°- Корма корпуса (верх), мм/град.: 16 / 19°- Крыша корпуса, мм: 6- Лоб башни, мм/град.: 23 / 42°- Маска орудия, мм/град.: 26—33- Борт башни, мм/град.: 19 / 36°- Корма башни, мм/град.: 13 / 30°- Крыша башни, мм: 6

Вооружение БМП-1

– Калибр и марка пушки: 73-мм 2А28 «Гром»- Тип пушки: гладкоствольное орудие- Длина ствола, калибров: 29- Боекомплект пушки: 40- Дальность стрельбы, км: до 1,3 (прицельная)- Прицелы: перископический дневной / пассивный ночной 1ПН22М1- Пулемёты: 1 × 7,62-мм ПКТ- Другое вооружение: ПУ ПТУР 9М14М «Малютка»

Двигатель БМП-1

– Тип двигателя: УТД-20- Мощность двигателя, л. с.: 300

Скорость БМП-1

– Скорость по шоссе, км/ч: 65- Скорость по пересечённой местности, км/ч: 40—45 по грунтовой дороге, 7 на плаву- Запас хода по шоссе, км: 550—600- Удельная мощность, л. с./т: 21,5—23,1- Тип подвески: индивидуальная торсионная, с гидравлическими амортизаторами телескопического двустороннего действия- Удельное давление на грунт, кг/см²: 0,602—0,614- Преодолеваемый подъём, град.: 35°- Преодолеваемая стенка, м: 0,7- Преодолеваемый ров, м: 2,5- Преодолеваемый брод, м: плавает.
