Свет-ВСГ – Свет-КУ

Комплексы РБ-636 «Свет-КУ» / Р-330Ж «Житель» / Р-149АКШ-1 / Р-419Л1 — фотообзор

Четвертая часть фотообзора выставки новейших образцов вооружения и военной техники, проходившей 30 июня 2021 г. в столице Республики Мордовия — городе Саранске. Техника прибыла с авиабазы Энгельс для прикрытия аэропорта города на время проведения матчей Мундиаля, а перед отправкой назад приняла участие в однодневной выставке.

Ниже представлен фотообзор следующих образцов машин связи, управления и РЭБ: комплекс радио- и радиотехнической разведки РБ-636 «Свет-КУ»; автоматическая станция постановки радиопомех Р-330Ж «Житель»; командно-штабная машина Р-149АКШ-1; подвижная цифровая радиорелейная станция Р-419Л1.

Комплекс радио- и радиотехнической разведки РБ-636 «Свет-КУ»
Мобильный комплекс радио-, радиотехнического контроля и защиты информации от утечки по техническим каналам беспроводной связи РБ-636 принят на вооружение в 2012 г., разработчик – ООО «СТЦ». Предназначен для оценки электромагнитной обстановки, поиска, обнаружения и экспресс-анализа радиоизлучений, а также определения местоположения их источников в ОВЧ-, УВЧ-диапазонах, при совместной работе с аналогичными стационарными и подвижными комплексами технического контроля и радиотехнической разведки.
Автоматическая станция постановки радиопомех Р-330Ж «Житель»
Автоматизированная станция помех Р-330Ж принята на вооружение 21 января 2008 г., используется в составе автоматизированного комплекса помех Р-330М1П «Диабазол». Станция обеспечивает: 1 — автоматизированное обнаружение, пеленгование и анализ сигналов источников радиоизлучений в рабочем диапазоне частот; 2 — постановку радиопомех носимым и мобильным наземным станциям (абонентским терминалам) систем спутниковой связи «ИНМАРСАТ» и «ИРИДИУМ», навигационной аппаратуре потребителей спутниковой радионавигационной системы «НАВСТАР» (GPS) и базовым станциям сотовой системы связи GSM-900/1800; 3 — автоматизированное ведение телекодового информационного обмена с аналогичной сопряженной АСП для обеспечения синхронного пеленгования источников радиоизлучений с целью расчета их координат; 4 — автоматизированное ведение телекодового информационного обмена с вышестоящим пунктом управления с целью получения задания на ведение боевой работы и доклада результатов работы; 5 — автоматическое тестирование аппаратуры и выявление неисправных элементов (составных частей); 6 — ведение картографических данных с отображением информации о разведанных источниках радиоизлучений на фоне электронной топографической карты местности или в сетке прямоугольных координат.
Командно-штабная машина Р-149АКШ-1
Командно-штабная машина Р-149АКШ-1 производства ОАО «Электроавтоматика». Предназначена для обеспечения управления воинскими частями и подразделениями видов ВС РФ, родов войск ВС РФ и подразделений материально-технического обеспечения ВС РФ в сложных условиях эксплуатации и в условиях постановки преднамеренных помех в радиосетях и радионаправлениях в автоматизированном и неавтоматизированном режимах.
Подвижная цифровая радиорелейная станция Р-419Л1
Радиорелейная станция Р-419 Л1 предназначена для организации самостоятельных радиорелейных линий связи, а также для ответвления каналов от многоканальных радиорелейных, тропосферных и проводных линий связи. Станция обеспечивает работу на линиях привязки по 6 каналам ТЧ аппаратуры П-330-6 с возможностью переприема по ТЧ каналам аппаратуры П-340 ГМН на линиях связи протяженностью до 120 км в диапазоне 390-645 МГц, и в цифровых режимах на линиях связи протяженностью до 400 км в диапазоне 390-645 МГц и до 1500 км в диапазоне 1550-1850 МГц.

Таблички с характеристиками

Фото Леонид Карякин, 30.06.2018

Продолжение следует

Вступайте в нашу группу «Отвага 2004»

Вооружение[ | ]

На вооружении этих войск находятся РЛС, способные в любое время, вне зависимости от внешних факторов, обнаруживать воздушные и надводные цели потенциального агрессора. Годы принятия образцов на вооружение:

• 1948 — П-3
• 1949 — П-8 и АСУ «ЯСЕНЬ»
• 1955 — П-15
• 1956 — П-12
• 1956 — П-18 — до сих пор встречается на вооружении
• 1959 — Оборона — 14
• 1982 — «Небо»
• 1989 —
• 2002 — Противник-ГЕ
• 2003 — (КСА)

По заявлению начальника РТВ генерал-майора В. Гуменного, доля перспективного вооружения в РТВ ВКС к 2020 году превысит 30 %. На вооружение поступят современные РЛС:

• ,
• «Гамма»,
• «Небо»,
• Противник-ГЕ,
• «»,

а также будет происходить дальнейший переход на КСА «Фундамент».

Физика процесса: эффект Доплера, или «умное эхо»

Как и любое направление развития науки и техники, радиолокация базируется на некоторых физических основах, позволяющих обеспечивать решение стоящих перед ней задач, а именно: обнаруживать различного рода объекты и определять координаты и параметры их движения с помощью радиоволн.

Использование радиоволн, или, другими словами, электромагнитных колебаний (ЭМК), частотный диапазон которых сосредоточен в пределах от 3 кГц до 300 ГГц, определяет основные преимущества радиолокационных систем (РЛС) перед другими системами локации (оптическими, инфракрасными, ультразвуковыми). В первую очередь, это обусловлено тем, что закономерности распространения радиоволн в однородной среде достаточно стабильны как в любое время суток, так и в любое время года и, следовательно, изменение условий оптической видимости, обусловленных появлением дождя, снега, тумана или изменением времени суток, не нарушает работоспособность РЛС.

Основными закономерностями распространения радиоволн, которые позволяют обнаруживать объекты и измерять координаты и параметры их движения, являются следующие:

– постоянство скорости и прямолинейность распространения радиоволн в однородной среде (при проведении инженерных расчетов скорость распространения радиоволн принимают равной 3·10–8 м/с;

– способность радиоволн отражаться от различных областей пространства, электрические или магнитные параметры которых отличаются от аналогичных параметров среды распространения;

– изменение частоты принимаемого сигнала по отношению к частоте излученного сигнала при относительном движении источника излучения и приемника радиолокационного сигнала.

Последнее свойство радиоволн в радиолокации называют эффектом Доплера по имени австрийского ученого Кристиана Андреаса Доплера, который в 1842 году теоретически обосновал зависимость частоты колебаний, воспринимаемых наблюдателем, от скорости и направления движения источника волны и наблюдателя относительно друг друга.

Доплеровский метеорологический радиолокатор

В 1848 году эффект Доплера был уточнен французским физиком Арманом Физо, а в 1900 году – экспериментально проверен русским ученым Аристархом Белопольским на лабораторной установке. В этой связи в научно-технической литературе наименование данного эффекта можно встретить под названием «эффект Доплера – Белопольского».

Для проведения процедуры измерения расстояния до цели РЛС излучает в ее направлении зондирующий сигнал. Данный сигнал доходит до объекта, отражается от него и возвращается обратно к РЛС. Поскольку, как отмечалось ранее, скорость распространения радиосигнала в однородной среде постоянная, то для определения дальности до объекта необходимо зафиксировать момент излучения зондирующего сигнала t и момент приема отраженного сигнала от цели t₁. В результате разность (t₁ – t) позволяет определить время, в течение которого радиоволна проходит путь от РЛС к цели и обратно, которое равно 2Д, где Д – дальность до объекта (расстояние между РЛС и целью). Разность времен (t₁ – t) в радиолокации называют временем запаздывания и обозначают как t_д. В результате при известной величине t_д можно составить равенство 2Д = Сt_д, из которого следует, что дальность до объекта (цели) равна Д = Сt_д/2.

Таким образом, подводя итог процедуре измерения дальности до цели, можно констатировать, что для измерения с помощью РЛС расстояния до цели необходимо определить время запаздывания t_д, которое при известной скорости распространения радиоволн позволяет определить дальность до нее.

Большой процент объектов радиолокационного наблюдения составляют подвижные или движущиеся цели. К таким целям, например, относятся самолеты, вертолеты, автомобили, люди и т.д. Основным отличительным признаком таких объектов является скорость их движения. Выявить эффект движения цели, как отмечалось ранее, можно, опираясь на эффект Доплера, который позволяет определить радиальную скорость движения цели. То есть частота принимаемых РЛС колебаний от цели, двигающейся ей навстречу, возрастает по сравнению со случаем неподвижной цели и уменьшается при удалении цели от РЛС. Данное изменение частоты принимаемого сигнала называют доплеровским смещением частоты. Величина данного смещения зависит от скорости взаимного движения носителя РЛС и цели. Необходимо заметить, что рассмотренные свойства радиоволн будут проявляться вне зависимости от условий оптической видимости в зоне радиолокационного наблюдения.

История войск ПВО и праздника «День ПВО»

В современном мире военные конфликты не обходятся, обычно, без участия авиации. Применение воздушных сил дает ряд преимуществ, если сравнивать с другими средствами. С помощью авиации ведется разведка, проводится десантирование провианта, вооружения, живой силы, а также наносятся точные удары, при необходимости. Противодействие вражеским летательным аппаратам осуществляют специальные подразделения. Именно им посвящен праздник.

История войск противовоздушной обороны берет свое начало на заре XX века, во время Первой мировой войны. С появлением дирижаблей и аэростатов, использующихся в военных целях, и возникла необходимость в противоборствующей силе.

Дабы уберечь свои войска от разрушительных действий соперника с высоты, наши военные начали применять переносные скорострельные пушки и пулеметы, с помощью которых сбивали летательные аппараты врага при приближении последних к местоположению военного подразделения.

В 1914 году была создана первая батарея пушек, которые выполняли задачи по мониторингу и ликвидации вражеских самолетов. Через год появились первые зенитные пушки, а с помощью дирижаблей и аэростатов была создана полноценная система воздушного наблюдения.

Настоящим «боевым крещением» войск ПВО стала Вторая мировая война. Стремительное развитие авиации напрочь разрушило защищенность тыловых районов – силы танковых частей и пехоты не могли сдерживать воздушные налеты. Для обеспечения безопасности тыла были выделены специальные военные части, задачей которых стало оберегание и сохранение «чистоты неба».

С течением времени, из довольно незамысловатой системы охраны, противовоздушная оборона превратилась в высокотехнологический сегмент оборонных войск России.

20 февраля 1975 года был принят Указ Президиума Верховного Совета СССР «Об установлении ежегодного праздника «Дня войск противовоздушной обороны страны»

Торжество должно было непременно обратить внимание общественности на недооцененные заслуги подразделений этих войск, а также бесценный вклад этих «рыцарей неба» в защиту Родины как в военное, так и в мирное время

Уже в 2006 году главнокомандующий нашей страны, Владимир Владимирович Путин, подписал документ, причисляющий праздник в честь стражников покоя и безопасности со стороны неба к перечню памятных дней и профессиональных праздников в Вооруженных Силах РФ.

Дата празднования Дня ПВО выбрана не случайно и носит символический характер. Как раз в середине апреля состоялось принятие наиважнейших постановлений, относящихся к организации и налаживанию системы противовоздушной обороны, а также созданию подобных войск.

Первоначально этот знаменательный день отмечался 11 апреля, а в 1980 году Президиум Верховного Совета СССР принял решение перенести дату празднования на второе воскресенье апреля каждого года.

Образовательное радиотехническое учреждение во Владимире

Немаловажным является то, что радиотехнические войска ВВС РФ нуждаются в должном уровне материального обеспечения, поскольку радиолокационная разведывательная деятельность требует оснащения дорогостоящим современным оборудованием и высококвалифицированной подготовки военных специалистов по дальнейшему эксплуатированию подобной техники.

На территории России действует специализированное подготовительное учреждение в городе Владимире, именуемое Центром подготовки специалистов радиотехнических войск ВВС. Выпускники данного учреждения, получив дипломы по специальностям «техник радиолокационной станции», «техник отдельной радиолокационной роты» и др., могут поступить на службу именно в радиотехнические войска.

Украинский «Мандат»

Высок интерес к сфере радиоэлектронной борьбы и за рубежом. Например, флот США в 2022 году принял на вооружение системы РЭБ нового поколения NGJ, которые заменят устаревшие ALQ-99 Tactical Jamming System – сегодня их используют самолёты радиоэлектронной борьбы EA-18G Growler. Новые системы работают в нижнем диапазоне частот и предназначены для постановки помех радиолокационным станциям ПВО, в частности, РЛС наведения зенитных ракет.

navy.mil

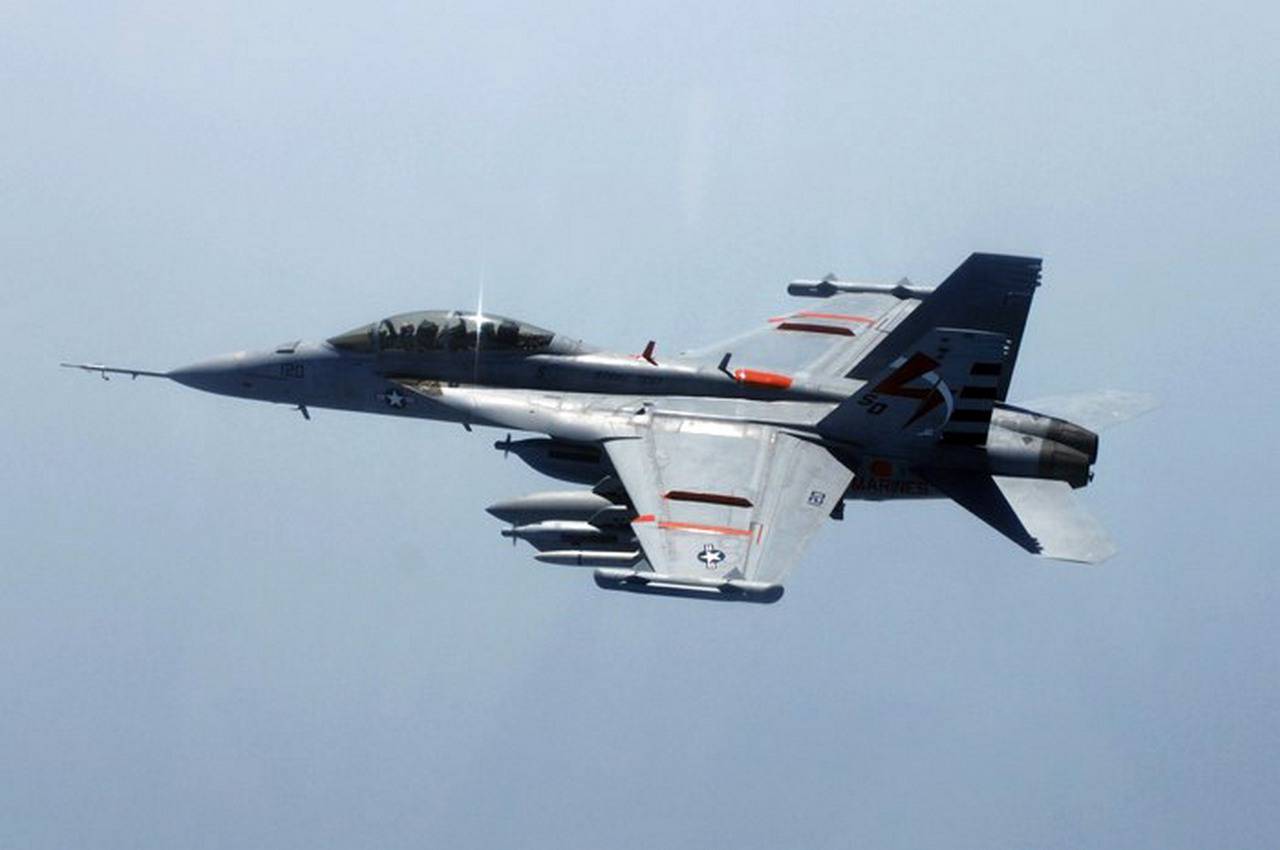

Самолёт радиоэлектронной борьбы EA-18G Growler.

Что касается украинских силовиков, то они ещё до начала специальной военной операции разрабатывали варианты противодействия российскому комплексу помех Р-330Ж «Житель». С этой целью в 2014 году на вооружение ВСУ был принят комплекс радиоэлектронной борьбы Р-330УМ «Мандат-Б1». Но поскольку компания-изготовитель «Топаз» дислоцировалась в мятежном Донецке, поставки затормозились. В итоге производство пришлось организовать заново уже на запорожской «Искре».

defence-ua.com

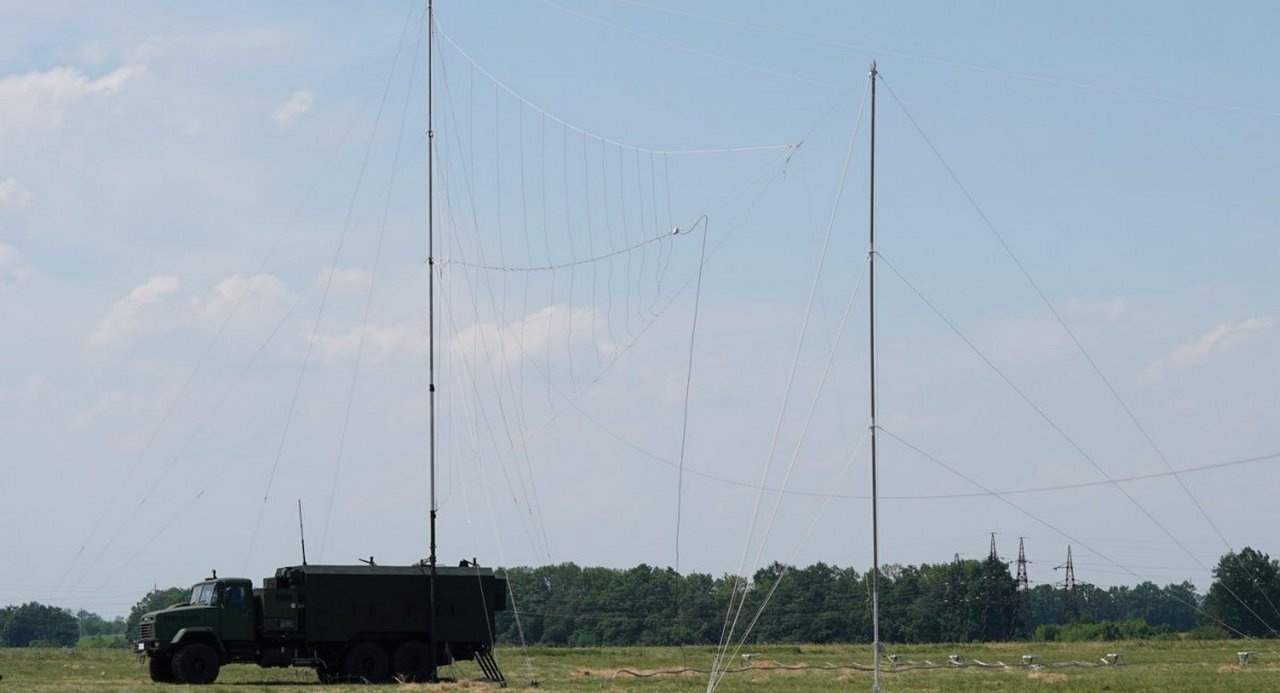

Украинский Р-330УМ «Мандат-Б1» относится к одному семейству советских систем РЭБ.

Бомбардировочные БРЛС

Литерное обозначение	Шифр ОКР	Заводское обозначение	Индекс	Децимальный номер	Тип	Применение	Статус
2БС1					радиолокационная станция	Ил-38 (в составе системы ППС “Беркут-38”)
2БС1-Э					радиолокационная станция	Ил-38 (в составе системы ППС “Беркут-38-Э”)
2КНI				1.000.086	радиолокационная станция	Ту-142МК (в составе системы ППС “2Коршун-К”)
2КНI-Э				1.000.086	радиолокационная станция	Ту-142МЭ (в составе системы ППС “2Коршун-К-Э”)
ЕН					радиолокационная станция	Ту-16К-10 (в составе системы К-10У), Ту-104Ш
ЕН-2-6					радиолокационная станция	Ту-16К-10Н
ЕН-Д (ЕН-М)					радиолокационная станция	Ту-16К-10Д
ЕН-Р					радиолокационная станция	Ту-16РМ-1
К-1	Кобальт				радиолокационная станция	Ту-4 (в составе РЛС “Рубидий”)
К-1М	Кобальт-М				радиолокационная станция	Ту-4, Ту-4КС, Ту-16КС (в составе СУВ К-3)
КННI					радиолокационная станция	Ту-142МЗ (в составе системы ППС “Коршун-Н”)
ПН					радиолокационная станция	Ту-22К (в составе системы К-22У)
ПНА					радиолокационная станция	Ту-22М2 (в составе системы “Планета”), Ту-104Ш-2, Ту-134СЛ
ПНА-Б					радиолокационная станция	Ту-95К-22 (в составе системы “Кама”)
ПНА-Д					радиолокационная станция	Ту-22М3 (в составе системы “Планета”)
ПСБН					радиолокационная станция	Бе-6, Ил-28, Ту-83, Ту-86
ПСБН-М		8			радиолокационная станция	Бе-6М, Ил-28, Ил-28Т, Ту-14, Ту-14Т, Ту-81
ПСБН-М15					радиолокационная станция	Ил-46
ПСБН-МА					радиолокационная станция	Як-26
	Рубидий				радиолокационная станция	Ту-4
	Рубидий-М-85				радиолокационная станция	Ту-85
РБП-2	Рубидий-ММ				радиолокационная станция	Ан-12, Ту-16, Ту-95, Ту-116
РБП-3					радиолокационная станция	Ан-8, Ан-10, Ан-12
РБП-4	Рубидий-ММ-2				радиолокационная станция	М-4, Ту-16, Ту-16А, Ту-16КС, Ту-16Р, Ту-16С, Ту-16Т, Ту-95
РБП-4Г					радиолокационная станция	Ту-16
РБП-6	Люстра				радиолокационная станция
РДС					радиолокационный дальномер
СВР-1					радиолокационная станция	А-57
СПРС-1	Курс				радиолокационная станция	Р-1, Р-2, Ил-28, Ми-4М, Ту-91, Як-25МР
	Курс-Л				радиолокационная станция	Бе-10
	Курс-М				радиолокационная станция	Бе-10, Ил-28Р, Ми-4М
ЯД		20			радиолокационная станция	Ту-95К
	Инициатива-1				радиолокационная станция
	Инициатива-1Ш				радиолокационная станция	Ту-134Ш-2
	Инициатива-2				радиолокационная станция	Ан-8М, Ту-124Ш-2, Ту-134Ш-2
И-2Б	Инициатива-2Б				радиолокационная станция	Бе-12 (в составе ППС-12), Бе-14
	Инициатива-2БН				радиолокационная станция	Бе-12Н (в составе ППС-12Н)
И-2К	Инициатива-2К				радиолокационная станция	Ка-25ПЛ (в составе ППС “Байкал”)
	Инициатива-2КМ				радиолокационная станция	Ка-27ПЛ (в составе ППС “Осьминог-ПЛ”)
	Инициатива-2М				радиолокационная станция	Ми-14ПЛ (в составе ППС “Кальмар”)
	Инициатива-2Р				радиолокационная станция	Як-28Р
	Инициатива-2Я				радиолокационная станция	Як-28И
	Инициатива-3				радиолокационная станция	Як-28Р
	Инициатива-4				радиолокационная станция	Ан-12БК
	Инициатива-4-100				радиолокационная станция	Ан-22 (в составе ПНК-1)
	Инициатива-И				радиолокационная станция	Ту-128Б
	Кинжал		У004		радиолокационная станция	Т8М
	Кобальт				радиолокационная станция	Ту-4 (в составе РЛС “Рубидий”)
	Кобальт-М				радиолокационная станция	Ту-4
	Обзор-К		У008	АВ1.000.102	радиолокационная станция	Ту-160
	Обзор-МР				радиолокационная станция	Ту-22МР
	Обзор-МС		У009	АВ1.000.103	радиолокационная станция	Ту-95МС
	Поиск				радиолокационная станция	Ту-95МС, Ту-160
	Орион-А				радиолокатор переднего обзора	Су-24 (в составе ПНС-24), Су-24М (в составе ПНС-24М)
	Ротор-Р				радиолокационный дальномер
Р-1	Рубин-1				радиолокационная станция	Ту-16А, Ту-16КСР, Ту-16РМ-2
	Рубин-1А				радиолокационная станция	Ту-22, Ту-22Р, Ту-22П, Ту-22У, Ту-124Ш-1
	Рубин-1В				радиолокационная станция	Ми-4МР, Ми-4ПС
	Рубин-1Д				радиолокационная станция	Ту-95МР
Р-1К	Рубин-1К				радиолокационная станция	Ту-16КСР-2, Ту-16КСР-2А, Ту-16К-11-16 (в составе системы “Рубикон”)
	Рубин-1КВ				радиолокационная станция	Ту-16К-26, Ту-16КСР-2-5 (в составе системы “Взлет”), Ту-95М-5 (в составе системы “Волга”)
	Рубин-1М				радиолокационная станция	Ту-16КСР-2-5, Ту-16КСР-2-5-11
	Рубин-1МЕ				радиолокационная станция	3М-5
	Рубин-1Ш				радиолокационная станция	Ту-134Ш-1
	Тис				радиолокационная станция	СД-МБР
	Цезий				радиолокационный дальномер	Ту-4 (в составе РЛС “Рубидий”)
	Цезий-М				радиолокационный дальномер
	Шпиль				радиолокационная станция	Бе-10Н (в составе системы К-12У)
			У006	АВ1.000.101	радиолокационная станция	Ту-22М3	опытная

Описание конструкции

Машина Р-149БМР предназначена для обеспечения мониторинга обстановки в зоне боевых действий. В состав оборудования входят и УКВ радиостанции, обеспечивающие конфиденциальность передачи данных и информации. Кроме того, в Р-149БМР имеются персональные компьютеры, способные взаимодействовать с аппаратурой навигации и связи. В функциональность компьютеров входят обработка, ввод и хранение текстовой и видеоинформации, также имеется возможность отображения данных на специальной электронной карте, благодаря чему пользователь способен получать всю необходимую информацию и оперативно принимать решения.

В перечень основных функций Р-149БМР входит:

1. ведение радиосвязи по открытым и конфиденциальным каналам связи;
2. организация передачи информации в цифровых и аналоговых системах связи;
3. возможность использования спутниковых каналов связи;
4. определение и передача по каналам связи координат собственного местоположения;
5. видеомониторинг обстановки и передача полученных данных либо на электронную карту местности, либо по каналам связи.

Радиотехники в период Второй мировой войны

В ближайшие годы посты оснастили простейшей оптической техникой, а в 1940-м в распоряжение ВНОС поступили радиолокационные станции РУС-2. В течение двух лет РЛС были модернизированы, что позволило впредь использовать приборы с улучшенными повышенными характеристиками. Радиотехнические войска Великой Отечественной войны, пользуясь первыми станциями, имели возможность обнаружения фашистских самолётов на расстоянии до 40 километров.

По сути, применение подобных РЛС было единственным разведывательным методом в воздушном пространстве при поиске противника. Осознавая уровень опасности для истребителей и бомбардировщиков от работы радиолокационных приборов, вражеские пилоты ставили перед собой обязательную задачу по их уничтожению. Таким образом, своевременное обнаружение летательных аппаратов потенциального противника стало пунктом под номером один в решениях важных задач государственного уровня по обеспечению безопасности страны.

Как «искусственный интеллект» ищет цель

Состав элементов радиолокационной системы, конечно же, зависит от назначения системы и задач, решение которых возлагается на нее. Тем не менее можно рассмотреть некоторую обобщенную структуру РЛС и рассказать о предназначении элементов такого радиолокатора.

Представим структурную схему гипотетической РЛС, в основу работы которой положен активный метод радиолокации при импульсном режиме излучения, то есть с использованием импульсных зондирующих сигналов в виде чередующихся во времени отрезков колебаний.

На данной структурной схеме можно представить шесть основных элементов типовой РЛС, которые будут иметь место вне зависимости от принципов ее построения, – передатчик (ПРД), приемник (ПРМ), антенная система (АНТ), антенный переключатель (АП), система управления и синхронизации, система обработки.

Передатчик, или передающий тракт РЛС, обеспечивает формирование зондирующего радиосигнала, усиление его до требуемого уровня мощности и передачу в антенную систему. Антенна в импульсном радиолокаторе работает как на передачу, так и на прием. Переключение антенны из режима излучения в режим приема обеспечивается с помощью антенного переключателя, который управляется сигналами системы управления и синхронизации.

Приемник РЛС обеспечивает предварительное преобразование принятого сигнала. Во-первых, осуществляет доведение уровня принятого сигнала до необходимого значения для успешной работы последующих узлов радиолокатора. Во-вторых, осуществляет преобразование (чаще уменьшение) несущей частоты принимаемого сигнала для снижения требований к элементам системы обработки. В-третьих, обеспечивает предварительную селекцию полезного сигнала (сигнала, отраженного от цели) из сигналов помех, которые действуют одновременно с полезным сигналом.

После предварительного преобразования в приемнике сигнал поступает в систему обработки, в которой решаются задачи по выделению из принятого сигнала информации о цели. Система обработки в современных РЛС представляет собой цифровую вычислительную систему, подобную обычному компьютеру или совокупности компьютеров. Поэтому данный элемент РЛС часто еще называют цифровой системой обработки.

Необходимо заметить, совокупность алгоритмов, закладываемых в систему обработки, определяет возможности РЛС и качество решения задач радиолокационного приема радиолокатором. Часто говорят, что система обработки определяет «интеллект» РЛС. Хотя термин «интеллект», конечно же, применим только к человеку. Однако современные технологии позволяют создавать технические системы, например, роботы, обладающие искусственным интеллектом. Современный уровень разработки алгоритмов в РЛС таков, что термин «искусственный интеллект» вполне применим и к современным радиолокаторам.

Подробнее о радиолокационных системах, их применении и перспективах читайте в книге «Радиолокация для всех» (В.С. Верба, К.Ю. Гаврилов, А.Р. Ильчук, Б.Г. Татарский, А.А. Филатов / под редакцией члена-корреспондента РАН В.С. Вербы).

«Ртуть-БМ» — новое средство радиоэлектронной борьбы

Российские военные получили партию современных комплексов радиоэлектронной борьбы «Ртуть-БМ». Эта техника была передана оборонному ведомству концерном «Радиоэлектронные технологии» (КРЭТ). Напомним, что Концерн выполнил гособоронзаказ 2013 года на поставку данного типа техники.

История разработки средств радиоэлектронной борьбы (РЭБ) и их внедрение в вооруженные силы начинается практически сразу с момента изобретения радио. По мере увеличения роли радиоэлектронных средств в бою, возрастали возможности радиоразведки и радиопомех, разрабатывались все новые средства и способы ведения радиоэлектронной борьбы.

Противоборствующие стороны в этих условиях вынуждены были принимать специальные меры по скрытию радиосредств от разведки и защите их от подавления радиопомехами. На практике эти меры начали реализовываться в период Первой мировой войны. Однако лишь после Великой отечественной войны, в результате широкого внедрения в военное дело радиоэлектроники, боевые возможности военной техники стали стремительно возрастать.

Сегодня созданием техники радиоэлектронной борьбы в нашей стране занимаются более 120 организаций. Многие из этих предприятий входят в состав КРЭТ.

Отдельным направлением развития наземных средств РЭБ является разработка станций помех радиовзрывателям артбоеприпасов массового применения. Еще в 80-х гг. прошлого столетия ВНИИ «Градиент», входящий сегодня в КРЭТ, разработал станции помех СПР-1 и СПР-2.

Основное назначение станций – защита живой силы и техники от одиночного и залпового огня артиллерийских боеприпасов, оснащенных радиовзрывателями. Она была разработана на базе бронетранспортёра БТР-70. В дальнейшем аппаратуру СПР-2 стали устанавливать на более совершенное шасси – бронетранспортер БТР-80.

Это обеспечило станции высокую мобильность, а также возможность ведения боевой работы в движении. Таким образом, стало возможным использовать станцию для защиты неподвижных и подвижных войсковых объектов, в том числе и в ходе боевых действий. Кроме того, эти свойства обусловили высокую живучесть станции в условиях радиоэлектронного и огневого противодействия со стороны противника.

Модернизированный вариант станции «Ртуть-БМ» ВНИИ «Градиент» разработал на базе гусеничного шасси МТ-ЛБ. Комплекс «Ртуть-БМ» разработан и выпускается на предприятиях КРЭТ с 2011 года и является одной из наиболее современных систем РЭБ.

Многофункциональный комплекс «Ртуть-БМ» обеспечивает защиту личного состава и техники на территории до 50 га. Также среди возможностей комплекса – радиоэлектронное подавление систем связи и радиолокации. Система монтируется на легком бронированном гусеничном шасси. Боевой расчет составляет два человека, а время развертывания комплекса не превышает 10 минут. На вооружении российской армии уже стоят несколько десятков таких комплексов.

В этом году КРЭТ поставил для Министерства обороны РФ еще более 10 комплексов «Ртуть-БМ». Тем самым концерном был выполнен гособоронзаказ 2013 года на поставку данного типа техники в полном объеме. Стоимость контракта превысила 700 млн рублей.

В настоящий момент готовится третий долгосрочный контракт КРЭТ с Минобороны, который предусматривает производство более чем двух десятков таких комплексов. По оценкам экспертов, потребность вооруженных сил страны в «Ртуть-БМ» превышает 100 единиц. Кроме того, «Ртуть-БМ» имеет большой экспортный потенциал и может поставляться на традиционные рынки в страны Азии, Ближнего Востока, Африки и Латинской Америки.

Училища РТВ

• Вильнюсское высшее командное училище радиоэлектроники ПВО — передислоцировано на базу ЛВВПУ ПВО в 1992 году и получило название Санкт-Петербургское высшее училище радиоэлектроники противовоздушной обороны (СПВУРЭ ПВО), позже переименовано в Санкт-Петербургский ФВУ ПВО (филиал военного университета противоздушной обороны г. Санкт-Петербург), потом в Санкт-Петербургское высшее военное училище радиоэлектроники ПВО (Филиал ВУ ПВО), расформировано в 2011 году.
• Красноярское высшее командное училище радиоэлектроники противовоздушной обороны — расформировано в 1998 году.
• Киевское высшее инженерное радиотехническое училище ПВО — расформировано в 1999 году.

Модификации[ | ]

Фара-1

«Фара-1» предназначена для обнаружения целей, а также наведения на них различного вооружения — в том числе пулемётов, гранатомётов и орудий бронетехники. Комплекс обеспечивает эффективное поражение целей в условиях плохой оптической видимости.

В состав комплекса Фара-1 дополнительно входят: компас, укладочный ящик, поляризатор и специализированное крепление для закрепления антенны на оружии (различные для наведения пулемётов, гранатомётов, орудий или для закрепления на средствах наблюдения).

Фара-ПВ

Терминал отображения информации комплекса Фара-ПВ «Фара-ПВ» является радиолокационной станцией ближнего обнаружения с устройством панорамного обзора. Она предназначена для ведения круглосуточного наблюдения за передвижением людей и техники в труднодоступных районах, а также в условиях ограниченной видимости. Координаты обнаруженных целей могут передаваться армейским средствам поражения.

В состав комплекса «Фара-ПВ» дополнительно включается оптический визир.

«Оперативное обнаружение»

Как пояснил RT основатель портала MilitaryRussia Дмитрий Корнев, «Контейнер» способен заглядывать за линию радиогоризонта импульсами, которые, отразившись от ионосферы, могут облучить объект и вернуться назад. Недостатком станции эксперт назвал невозможность «заглянуть» в космос. Однако эта задача возложена на РЛС других типов.

«Загоризонтные отечественные РЛС нивелируют дефицит разведывательной информации, который возникает из-за искривления земной поверхности. Судя по имеющимся данным, специализация «Контейнера» — оперативное обнаружение пусков крылатых ракет и взлёта боевой авиации зарубежных стран», — сказал Корнев.

• РЛС «Воронеж-М»
• РИА Новости

Контейнер» проводит постоянный обмен информацией с другими средствами СПРН и системы ПВО-ПРО. Как предполагает аналитик, после фиксации «Контейнером» старта зарубежной ракеты данные по боеприпасу передаются надгоризонтным станциям, в частности «Воронеж-М», которые развёрнуты в нескольких приграничных регионах РФ.

В комментарии RT коммерческий директор журнала «Арсенал Отечества» Алексей Леонков отметил, что информация, полученная «Контейнером», имеет большое значение для обороны России. Своевременное обнаружение пуска ракет или подъёма боевых самолётов позволяет ВКС подготовить комплекс мер по защите воздушных рубежей РФ и реализовать сценарий ответно-встречного удара в случае агрессии.

Как подчеркнул собеседник RT, строительство «Контейнеров» и других новых РЛС осуществляется в рамках курса Минобороны по созданию и совершенствованию сплошного радиолокационного поля по периметру российских границ.

«В настоящее время в России создана целая линейка РЛС, способных эффективно контролировать воздушное пространство и космос. О качестве наших станций говорит тот факт, что обнаружение хвалёных «стелс»-самолётов не представляет для них никакой сложности. У западных стран подобных радиолокационных средств нет, но, несмотря на это, российские предприятия продолжают интенсивную научно-техническую работу в области радиолокации», — подытожил Леонков.

Значение радиотехнических войск в обеспечении обороноспособности России

Радиолокационное поле на территории бывшего Советского Союза, созданное в тот период, позволяет и по сей день реализовывать программу непрерывного слежения и сопровождения самолётов, вертолётов и других летательных аппаратов.

Оказывается, что радиотехнические войска внесли свой вклад в уникальную историю космической отрасли, а именно участвовали в организации и способствовали безопасному приземлению отечественных кораблей. Кстати, посадка первого советского космонавта Юрия Гагарина не прошла без помощи радиотехников. Известно, также, что военнослужащие данного рода войск участвовали в миротворческих миссиях стран Центральной Азии (Китай, Северная Корея, Вьетнам), Анголе, Египте, Сирии, Афганистане, Кубе и многих других государств.

Радиотехнические войска России, в состав которых входят одноимённые полки, подчинены главному командованию ВВС. При отсутствии боевых действий все подразделения и опорные пункты данного рода войск не покидают мест своей дислокации и продолжают охранять государственную приграничную зону, а точнее её воздушное пространство от незаконного вторжения.

Примечания[ | ]

1. ПОРТАТИВНАЯ РЛС «ФАРА-1» | Российское Оружие, Военные Технологии, Анализ ВС РФ (недоступная ссылка)
2. ↑ 12 Портативная радиолокационная станция ближней разведки и наведения оружия по групповым целям «Фара-1» (рус.). НПО «Стрела». — описание устройства на сайте предприятия-разработчика. Дата обращения: 25 октября 2009. Архивировано 9 апреля 2012 года.
3. ↑ 1234 Портативная радиолокационная станция ближней разведки с панорамным индикатором «Фара-ПВ» (рус.). НПО «Стрела». — описание устройства на сайте предприятия-разработчика. Дата обращения: 25 октября 2009. Архивировано 9 апреля 2012 года.
4. Портативная радиолокационная станция ближней разведки и наведения оружия по групповым целям «Фара-1» — НПО «Стрела»
