Су-39 – неуязвимый многофункциональный штурмовик

Тактико-технические характеристики

Источник данных: И.Бедретдинов «Су-25»

Технические характеристики
  • Экипаж: 1 пилот
  • Длина: 15,33 м (с ПВД)
  • Размах крыла: 14,36 м
  • Высота: 5,2 м
  • Площадь крыла: 30,1 м²
  • Коэффициент удлинения крыла: 6
  • Угол стреловидности по передней кромке: 20°
  • База шасси: 3,58 м
  • Колея шасси: 2,5 м
  • Масса пустого: 10 740 кг
  • Масса снаряжённого: 13 150 кг
  • Нормальная взлётная масса: 16 990 кг
  • Максимальная взлётная масса: 20 500 кг
  • Масса топлива во внутренних баках: 3 840 кг
  • Силовая установка: 2 × ТРД Р-195
  • Тяга: 2 × 4 300 кгс (42,2 кН)
Лётные характеристики
  • Максимальная скорость: 950 км/ч (с норм. боевой нагрузкой)
  • Посадочная скорость: 240 км/ч
  • Скорость сваливания: 175 км/ч
  • Практическая дальность: (с норм. боевой нагрузкой)
    • на высоте:

      • без ПТБ: 900 км
      • с 4× ПТБ-800: 1 250 км
    • у земли:

      • без ПТБ: 400 км
      • с 4× ПТБ-800: 750 км
  • Перегоночная дальность: 2 500 км (с двумя ПТБ по 1150 л и двумя по 800 л)
  • Практический потолок: 10 000 м
  • Высоты боевого применения: 30—7000 м
  • Нагрузка на крыло: 714 кг/м² (при макс. взлётной массе)
  • Тяговооружённость: 0,42 (при макс. взлётной массе)
  • Длина разбега:
    • на бетонной ВПП: 550 м
    • на грунтовой ВПП: 600 м
  • Длина пробега: (без тормозного парашюта)
    • на бетонной ВПП: 400 м
    • на грунтовой ВПП: 600 м
  • Максимальная эксплуатационная перегрузка:

    • с нормальной боевой нагрузкой: + 6,5 /-2 g
    • с максимальной боевой нагрузкой: + 5,2 g
Вооружение
  • Стрелково-пушечное: двухствольная 30 мм пушка ГШ-30-2 с боезапасом 200 сн.
  • Точки подвески: 11
  • Боевая нагрузка:
    • нормальная: 2 000 кг
    • максимальная: 6 000 кг
  • Управляемые ракеты:
    • ракеты «воздух-воздух»:

      • 2 × Р-60 (АА-8)
      • 2 × Р-73 или Р-27Р/Т или Р-77
    • ракеты «воздух-поверхность»:

      • 16 × сверхзвуковых противотанковых ракет «Вихрь» или
      • 4 × Х-25Л/МЛ/МТП/МА/МПУ и
      • 2 × Х-29Л/Т или Х-58 или Х-31А/АД/П или Х-35 (с РЛС «Копье») или
      • 8 × С-25Л
  • Неуправляемые ракеты:

    • 160 (8 × 20) × 80 мм С-8 в блоках Б-8 или
    • 40 (8 × 5) × 122 мм С-13 в блоках Б-13 или
    • 8 × 240 мм С-24 или 266 мм С-25
  • Бомбы: свободнопадающие и корректируемые различного назначения, бомбовые кассеты

    • 8 × 500 кг (ФАБ-500, РБК-500 и т. д.) или
    • 8 × 250 кг (ФАБ-250, РБК-250 и т. д.) или
    • 8 или 32 × 100 кг или
    • 6 × КАБ-500Кр или
    • 8 × контейнеров КМГУ-2

Описание

Самолёт Су-39 представлял собой дальнейшее развитие специализированного «противотанкового» варианта штурмовика Су-25Т

Задача борьбы с танками для Су-39 предполагалось важной, но не доминирующей, как у Су-25Т. Предполагалось, что самолёт сможет эффективно уничтожать корабли в прибрежных зонах, транспортную и фронтовую авиацию противника

Существенной переработке подверглись комплекс вооружения и авионика самолёта.

Модернизированный самолёт оснащался радиолокационной станцией «Копье-25» в подвесном контейнере, что кардинально изменяло его возможности. В частности, Су-39 должен был вести полноценный воздушный бой, для чего в его арсенал ракет «воздух-воздух» были включены ракеты Р-73, Р-27 и Р-77 с максимальными дальностями пуска 20/40, 65/80 и 80/110 км соответственно. Для уничтожения корабельных группировок противника были предназначены противокорабельные Х-31А с дальностью пуска до 110 км. Борьба с РЛС противника осуществлялась противорадиолокационными Х-25МПУ и Х-31П. Арсенал средств штурма пополнился высокоточным ракетным комплексом «Вихрь».

Живучесть и незаметность самолета

Специальная окраска позволяет машине оставаться малозаметной над полем боевых действий, а материал, из которого выполнен корпус, позволяет поглощать радиоволны, что делает его практически невидимым.

Даже при запуске ракеты, которую не смог увидеть пилот, срабатывает система под названием «Сухогруз», которая производит оптические и электрические помехи. Создание помех для отвода ракет осуществляет специальная цезиевая лампа, которая имеет мощность в 6 тысяч ватт. Кроме этого, самолет имеет стандартные системы безопасности, такие как выпуск тепловых ракет, которые отводят тепловые ракеты противника.

Для преодоления ПВО врага в самолете предусмотрена система РЭБ. В ее основу входит разведывательная радиостанция типа СРТР, которая может отслеживать все РЛС. Данную систему можно запрограммировать на поиск более конкретных целей. В кабину летчика выводится вся информация о целях, в которой указано направление и расстояние до объекта. Самолет имеет также новую установку типа «Гордения», которая создает помехи в виде шумов, мерцания и при этом перенацеливает ракеты противника на землю.

Описание штурмовика Су-39

Конструкция Су-39 в целом повторяет конструкцию штурмовика Су-25УБ, за исключением некоторых отличий. Самолет управляется одним летчиком, место второго пилота занимает топливный бак и отсек электронного оборудования.

В отличие от остальных модификаций «летающего танка», пушечная установка на Су-39 несколько смещена от центральной оси, чтобы освободить место для электронного оборудования.

Су-39, как и все остальные модификации Су-25, имеет прекрасный уровень защиты: пилот размещен в кабине, выполненной из специальной титановой брони, которая выдержать попадание 30-мм снарядов. Аналогичным образом защищены основные узлы и агрегаты штурмовика. Кроме того, кабина имеет лобовое бронестекло и бронезаголовник.

Особое внимание конструкторы уделили защите топливных баков: они снабжены протекторами и окружены пористыми материалами, что препятствует выплёскиванию топлива и уменьшает вероятность пожара

Специальная окраска делает штурмовик менее заметным над полем боя, а специальное радиопоглощающее покрытие снижает ЭПР самолета. Даже при поражении одного из двигателей самолет вполне может продолжить полет.

Как показал опыт Афганской войны, даже после поражения ПЗРК типа «Стингер» штурмовик вполне способен вернуться на аэродром и совершить нормальную посадку.

Кроме броневой защиты, живучесть штурмовика обеспечивает комплекс радиотехнического противодействия «Иртыш». В его состав входит станция обнаружения облучения РЛС, станция постановки активных помех «Гардения», система постановки ИК-помех «Сухогруз», комплекс отстрела диполей. Система постановки помех «Сухогруз» включает в себя 192 ложные тепловые или радиолокационные цели, она расположена у основания киля Су-39.

Комплекс «Иртыш» способен обнаруживать все активные РЛС противника и передавать информацию о них пилоту в режиме реального времени. При этом летчик видит, где находится источник радиолокационного излучения и его основные характеристики. Исходя из полученной информации, он принимает решения о том, что делать ему дальше: обойти опасную зону, уничтожить радар ракетами или подавить ее с помощью активных помех.

Су-39 оснащен инерциальной навигационной системой с возможностью оптической и радиолокационной коррекции. Кроме того, на нем установлена система спутниковой навигации, которая может работать с ГЛОНАСС, NAVSTAR. Это позволяет определять местоположение самолета в пространстве с точностью до 15 метров.

Конструкторы позаботились об уменьшении заметности штурмовика в ИК-диапазоне, этому способствует бесфорсажные двигатели самолета с уменьшенной в несколько раз сигнатурой сопел.

Су-39 получил новый радиолокационно-прицельный комплекс «Копье», что значительно расширило боевые возможности машины. Хотя, в основе этой машины лежала «противотанковая модификация» штурмовика, борьба с бронетехникой противника не является единственной задачей Су-39.

Основным средством поражения танков и других видов бронетехники врага нового штурмовика являются ПТУР «Вихрь» (до 16 штук), которые могут поражать цели на дистанциях до десяти километров. Наведение ракет на цель производится с помощью круглосуточного прицельного комплекса «Шквал». Поражение танка типа «Леопард-2» ракетой «Вихрь» с помощью комплекса «Шквал» составляет 0,8-0,85.

Всего Су-39 имеет одиннадцать узлов для подвески вооружения, поэтому арсенал вооружения, которое он может применить на поле боя, весьма широк. Кроме ПТУР «Шквал», это могут быть УР «воздух-воздух» (Р-73, Р-77, Р-23), противорадиолокационные или противокорабельные ракеты, блоки с неуправляемыми ракетами, свободнопадающие или управляемые бомбы разных калибров и классов.

Боевые порядки штурмовой авиации

Наиболее распространенным боевым порядком штурмовой авиации являлся так называемый круг одиночных самолетов. Пар и звеньев, обеспечивающий эффективное отражение атак истребителей противника. Поражение его огневых средств, живой силы и техники.

После снятия в середине 50-х годов с вооружения знаменитого штурмовика Ил-10 специализированной штурмовой авиации в ВВС СССР не было. Довольно продолжительное время функции штурмовика выполняли облегченные бомбардировщики или усиленные броней и вооружением истребители. Обстоятельства доказали необходимость разработки нового “летающего танка”.

В основу концепции штурмовика легли три основных принципа: высокая боевая живучесть, высокая маневренность и способность к эксплуатации с минимально подготовленных грунтовых аэродромов.

Победив на конкурсе реактивных машин класса армейской авиации, с 1978 года начал серийно производиться штурмовик Су-25 разработанный ОКБ им. П.О. Сухого.

Обнаружение и поражение цели самолетом Су-39

Для того чтобы данная машина могла работать в любое время суток, она оснащена прицельной системой класса И-251, которая позволяет распознать цели разного размера, проводит наведение оружия и огонь из пушек.

В носовой части самолета расположена система под названием «Шквал-М», она производит вывод изображения местности под самолетом на экран в кабине пилота. Данная аппаратура позволяет проводить мониторинг местности за десять километров до цели, при этом захватывает территорию шириной до двух километров. С помощью данной системы пилот может отследить ракетный залп и при необходимости может зайти на повторную атаку. Данная система настолько качественная, что может распознать танк на расстоянии в 10 километров, а жилой дом − на расстоянии в 15 километров.

Самолет Су-39 оснащен авианаводчиками, которые не видимы противнику, но эта система позволяет производить точный автоматический залп по заданным целям. А самое главное, что данная система не допускает повреждения собственных военных подразделений.

Корпорация Сухого активно ведет сотрудничество на международном рынке, предлагая свои изделия высокого качества по рыночным ценам. Много стран мира закупают наши штурмовики за деньги или в обмен на собственную продукцию, которой недостает в нашей стране.

Самолет Су-39 получил высокое доверие среди множества иностранных аналогов. В подтверждение этого можно сказать, что авиазавод Сухого в Улан-Удэ имеет много заказов на изготовление данной машины.

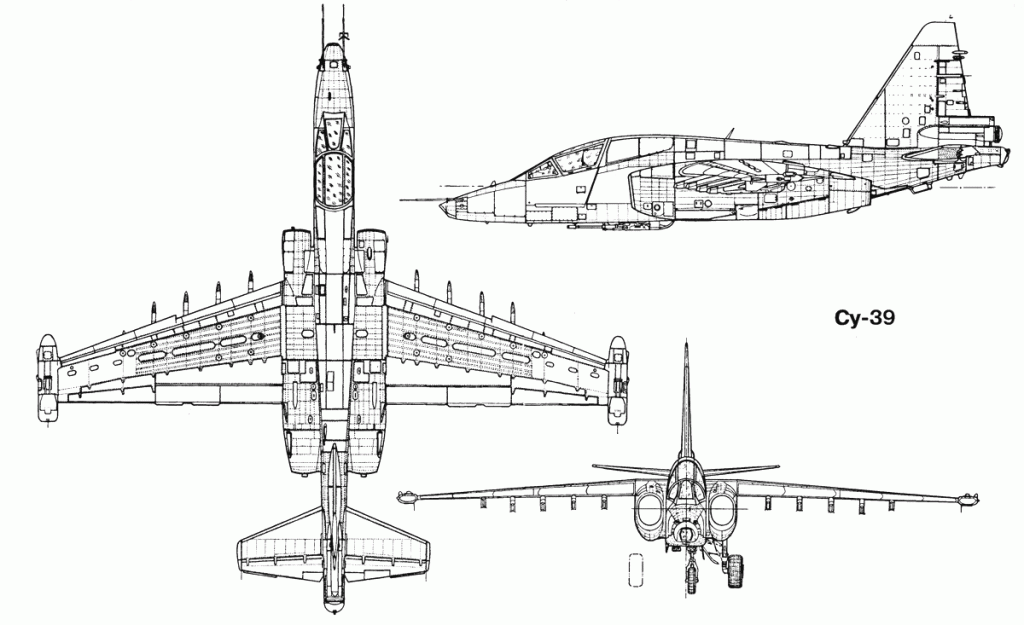

Особенности конструкции

По своей аэродинамической компоновке Су-39 – это моноплан с крылом высокого расположения, с силовой установкой из двух двигателей и однокилевым хвостовым оперением. Внешний вид штурмовика несколько изменился, он приобрёл характерный горб из-за размещения вместо второй кабины дополнительного топливного бака и отсека над ним с БРЭО.

Несколько сместили влево и установили под топливный бак пушку ГШ-30, а освободившееся место отвели под дополнительное БРЭО. Передвинули вправо переднюю стойку шасси, в конце конструкции фюзеляжа разместили ещё один мягкий топливный бак.

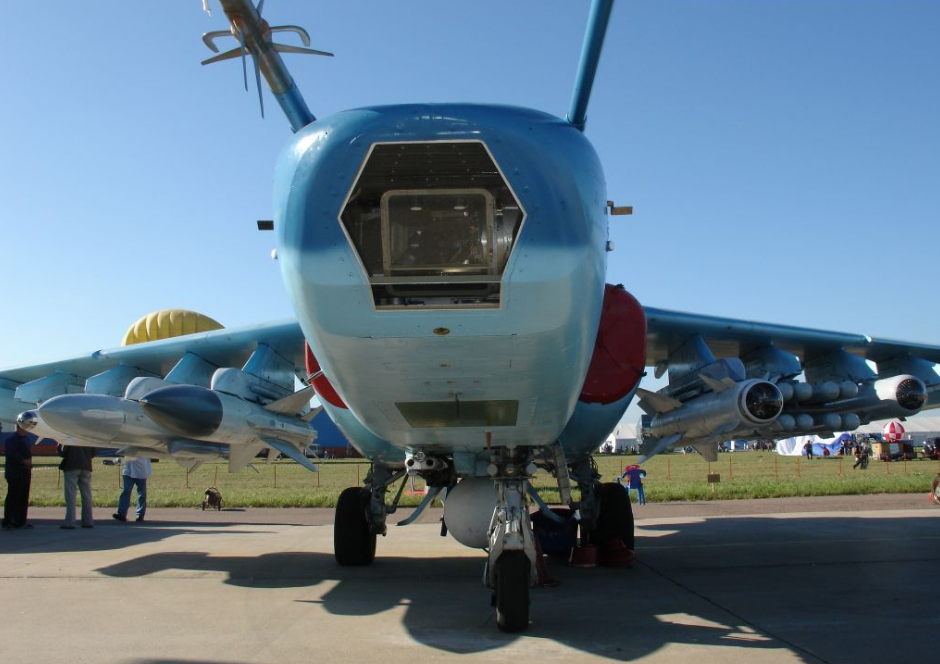

Изменился носовой обтекатель, стало больше наклонное окно, защищающее оптическую систему лазерного целеуказателя. Каркас фонаря кабины пилота стал более мощным, на лобовое стекло выведена индикация, подобная установленной на МиГ-29, оснащение штурмовика креслом К-36Л позволяло катапультироваться на любой высоте и на любой скорости.

Су-39 в небе

Су-39 способен самостоятельно противодействовать воздушному противнику и поражать самолёты с помощью УР «воздух — воздух» и двухствольной пушки ГШ-30–2, для этого его оснастили новейшей радиолокационной станцией «Копьё-25», способной самостоятельно выбирать приоритетные цели. Уничтожать корабли противника и радиолокационные станции штурмовик может с помощью, находящихся в его арсенале противокорабельных и противорадиолокационных ракет, а для поражения наземных целей и бронетехники служила высокоточная ракета «Вихрь».

Установленные на Су-39 двигатели РД-195 с тягой по 4500 кгс каждый и прочное с высокими амортизационными свойствами шасси позволяли эксплуатировать его с грунтовых полос, длинною не более 1200 метров и высокогорных аэродромов, расположенных на высоте 3000 метров.

Особо надо сказать о живучести машины, защита пилота и наиболее важных агрегатов выполнена практически на 100%, разнесённые двигатели защищены фюзеляжом, продолжать полёт возможно на одном двигателе, кабина из титановой капсулы с бронестеклом и броненадголовником недоступна для поражения 30-мм снарядами, даже после попадания снаряда из «Стингера» самолёт способен возвратиться на свой аэродром и выполнить посадку.

Су-39

Характеристика систем самолета Су-39

Управление данной машиной проходит для пилота в комфортных условиях, тем более что значительную часть работы выполняет автоматика самолета. Это позволяет проводить более эффективные полеты и достигать максимума в выполнении заданий. Положительному психологическому состоянию пилота также сопутствует наличие полностью бронированной кабины, которая способна выдержать попадание снаряда калибра до 30 мм.

Взлетные характеристики самолета великолепные, поскольку Су-39 может производить взлет с грунтовых аэродромов, длина которых 1200 метров. Кроме того, самолет способен производить безопасную посадку и взлет на высотах в 3 километра над уровнем моря. Самолет имеет высокий уровень безопасности за счет наличия брони, которая способна защитить как пилота, так и все важные агрегаты самолета. За счет того, что самолет имеет два двигателя, при выходе из строя одного он может продолжать полет на другом рабочем.

Силовая установка машины представлена турбореактивными двигателями типа Р-195, они обеспечивают самолет тягой в 4500 килограммов. Достижением данных двигателей является их малая заметность в инфракрасном спектре. Что касается вооружения, то самолет может поднять в воздух 4 тонны разнообразного оружия, среди которого могут быть бомбы и ракеты разного калибра.

Если сравнить Су-39 и иностранные аналоги, то смело можно сказать, что отечественная машина значительно их обходит в цене и эффективности. Обучиться летать на данном агрегате может пилот с любой квалификацией. Особенностью этой машины можно назвать также то, что она работает на дизельном топливе.

Разработка Су — 25 ТК

Су-25 послужил основой для создания буксировщика мишеней, учебно-боевой и палубной учебно-тренировочной машины. Последней его модификацией стал самолет Су-25ТК. Это модель с еще более мощным вооружением и совершенной электроникой, позволяющей наносить удары по малоразмерным движущимся целям. В ВВС России ее называют “истребителем танков”.

Су-25Т разработан на базе штурмовика Су-25, первый опытный самолет совершил полет в августе 1984 года. Построено 10 опытных самолетов, один из которых впервые демонстрировался на Международной выставке в г. Дубае в ноябре 1991 года. Серийное производство организовано на заводе в г. Улан-Удэ.

В конструкциях Су-25ТК реализован опыт боевого применения базовой машины в Афганистане. Например, увеличена прочность центральной секции фюзеляжа. Значительно снижена ИК-сигнатура двигателей. Кабина имеет еще более усиленное бронирование. Двигатели Р-195 того же завода-изготовителя стали мощнее.

Автоматизированная система управления самолетом обеспечивает выход на цель в любых метеоусловиях. Круглосуточно и с высокой точностью.

Процесс навигации и атаки цели на самолете Су-25ТК был максимально автоматизирован. Летчик может вмешаться в управление только для подтверждения атаки выбранной цели. Или в случае необходимости дать команду на повторный заход в атакую. Также непосредственно перед посадкой. Все остальное, начиная от выхода в район и поиска целей до применения оружия и возвращения на базу, автоматика с высокой эффективностью выполняет сама.

История создания Су-39

В середине 50-х годов в СССР было принято решение о прекращении работ по созданию нового реактивного штурмовика Ил-40, а его предшественники были сняты с вооружения. В эпоху стремительного развития ракетного вооружения и сверхзвуковых самолетов тихоходный бронированный штурмовик выглядел настоящим анахронизмом. Однако это было ошибочное решение.

В 60-е годы стало понятно, что глобальная ядерная война отменяется, а для локальных конфликтов необходим самолет, который мог бы непосредственно поддерживать сухопутные войска на поле боя. На вооружении советской армии такой машины не было. Задачу пытались решить путем оснащения существующих самолетов ракетами «воздух-земля», но они не слишком подходили для выполнения подобных функций.

В 1968 году конструкторы ОКБ Сухого в инициативном порядке начали разработку нового штурмовика. Эти работы привели к созданию знаменитого советского самолета Су-25, который за свою живучесть и неуязвимость получил прозвище «летающий танк».

В концепцию этого самолета было положено повышение живучести машины, широкая номенклатура применяемого вооружения, а также простота и технологичность в производстве. Для этого на Су-25 активно использовали узлы и оружие, которое разрабатывалось для других советских боевых самолетов.

Афганская войны стала суровым тестом для Су-25. Однако она подтвердила правильность концепции штурмовика, избранную его создателями. Уже в начале 80-х военные захотели модификацию штурмовика, которая была бы «заточена» для борьбы с танками и другой бронетехникой противника. Для поражения подобных целей предполагалось использовать управляемые противотанковые ракеты (ПТУР).

Заказчики требовали, чтобы новый самолет был круглосуточным, мог использоваться в сложных метеоусловиях, поражать любые виды боевой техники. Для выполнения подобных пожеланий больше подходила двухместная машина, с летчиком и оператором бортового вооружения. Подобная схема использовалась на ударных вертолетах и была довольно эффективной. Новый штурмовик решили создавать на базе двухместного учебно-боевого самолета Су-25УБ.

В качестве противотанкового оружия для нового штурмовика был выбран ПТРК «Вихрь» с лазерной системой наведения. Испытания и отработка нового самолета несколько затянулись, поэтому его серийное производство началось только в 1990 году. Он получил наименование Су-25Т. Изготавливать новые штурмовики планировалось на Тбилисском авиационном заводе.

Однако распад СССР, отделение Грузии перечеркнули все намеченные планы. В Тбилиси сумели изготовить всего около 20 СУ-25Т, после чего производство было свернуто.

В 1986 году на базе перспективного самолета Су-25Т решили создать еще одну модификацию штурмовика – Су-25ТМ. Новый самолет должен был получить более совершенный комплекс бортовой электроники, что позволило бы ему преодолевать эшелонированную ПВО противника и более эффективно поражать наземные цели, также предусматривалась возможность полета на сверхмалых высотах с огибанием рельефа местности.

На Су-25ТМ планировали установить новый радиолокационно-прицельный комплекс «Копье-25» и усовершенствованную прицельную систему для противотанковых ракет «Шквал».

В начале 1991 года в воздух поднялся первый опытный самолет Су-5ТМ, его серийный выпуск также планировалось организовать на авиазаводе в Тбилиси.

В 1993 году производство штурмовика было перенесено на авиазавод в Улан-Удэ, первый предсерийный самолет поднялся в воздух в 1995 году. В это же время штурмовик получил и свое новое обозначение, которое сегодня можно назвать официальным – Су-39.

Впервые общественности новый штурмовик Су-39 был представлен на авиационной выставке МАКС-95. Работы над самолетом постоянно задерживались из-за недостаточного финансирования. Третий предсерийный образец штурмовика поднялся в небо в 1997 году.

Однако Су-39 не был принят на вооружение, серийное производство машины так и не состоялось. Существует проект модернизации Су-25Т в Су-39, однако противотанковые Су-25Т также сняты с вооружения ВВС РФ.

Производство Су — 25

В целях реализации концепции самолета поля боя летчик и жизненно важные узлы машины защищены и зарезервированы. Пилот штурмовика находится в цельносварной кабине из титановой брони, исключающей поражение с основных направлений.

Броневая коробка и сварные соединения выдерживают без трещин и отколов брони не менее 50 попаданий. Толщина стенок броневой коробки — от 10 до 24 мм, а лобового прозрачного бронеблока — 57 мм. Переднее остекление кабины может устоять против огня прямой наводкой из крупнокалиберного пулемета.

Общий вес брони для защиты пилота составил около 500 кг, а общий вес средств боевой живучести самолета составляет около 1500 кг.

Механические тяги управления дублированы и разнесены по бортам. Увеличение сечения тяг создает им повышенную живучесть даже при попадании пуль калибром 12,7 мм. Гидравлика и система электроснабжения также дублированы. Стенки топливных баков покрыты снаружи пластинами из быстро- набухающего протектора, способного затягивать пробоины и практически ликвидировать течь топлива. Отсеки смежные с топливными баками заполнены эластичными пористыми материалами.

Чтобы защитить двигатели от поражения одной ракетой, их разнесли по бортам, а в хвостовой части планера установили контейнеры со 120-ю ложными тепловыми целями.

Вооружение Су — 25

Колеса трехстоечного шасси Су-25 “обуты” в широкие пневматики. Это позволяет штурмовику базироваться на грунтовых аэродромах.
Машина обладает высокими маневренными и скоростными характеристиками. Максимальная эксплуатационная перегрузка составляет 6,5 единицы, а максимальная скорость полета — 950—1000 км/ч.

Установленные на серийных машинах двигатели Р95Ш имеют среднюю статистическую наработку на отказ равную 1400 часам.

Вооружение: для эффективного решения задач непосредственной поддержки сухопутных войск Су-25 располагает мощным вооружением, размещенным под плоскостями на 10 точках подвески. На двух крайних, как правило, устанавливаются ракеты класса “воздух—воздух” типа Р-60, используемые в ближнем маневренном воздушном бою.

На остальных пилонах можно разместить авиационные бомбы калибра 100—500 кг, разовые бомбовые кассеты. Контейнеры малогабаритных грузов, в том числе авиационную систему минирования. Размещенная на борту лазерная система подсветки и дальнометрирования “Клен-ПС” позволяет штурмовику использовать управляемые ракеты “воздух—поверхность” типа Х-25МЛ (западное обозначение АБ-Ю) или более совершенные Х-29Л.

Широко практикуется стрельба авиационными неуправляемыми ракетами С-8, С-13, С-24 и С-25 различного назначения калибром от 80 до 340 мм.

Стрелковое вооружение Су-25 представлено спаренной пушечной установкой калибром 30 мм с боезапасом 250 патронов. При необходимости оно может быть дополнено подвесными контейнерами с подвижными пушечными установками калибром 23 мм с боезапасом 260 патронов каждая.

Масса общей бомбовой нагрузки составляет 4000 кг. По мнению военных специалистов, Су-25 — технологичная и неприхотливая в эксплуатации боевая машина. Вместо традиционного авиационного керосина допускается использование дизельного топлива.

Конструкция Ил-2

Ил-2 представляет собой одномоторный низкоплан, отличающийся смешанной конструкцией. Его особенность – в силовую схему планера входит броня. Она заменила обшивку средней и носовой части фюзеляжа и каркас. Несущий бронекорпус состоит из гомогенной стальной брони, он закрывал кабину пилота, двигатель, некоторые агрегаты и радиаторы (бронекорпус на прототипе защищал бортстрелка). Толщина прозрачной брони козырька кабины – 64 мм. Она способна выдерживать бронебойную пулю 7,62 мм с нулевой дистанции.

Бытует ошибочное мнение, что Ил-2 первоначально был двухместным, но по приказу военного руководства Ильюшину пришлось переделать штурмовик в одноместный. По причине отсутствия оборонительного вооружения самолета были большие потери в начале Великой Отечественной войны.

На самом деле, самолет изначально был заказан двухместным, но по инициативе Ильюшина он переделан в одноместный. Причиной этому стали неудовлетворительные летные качества (скороподъемность, скорость и дальность), так как не отвечали требованиям, представленным ВВС. Одновременно с этим над бронированным Ил-2 работали и другие конструкторы. Дабы спасти свое детище в условиях жесткой конкуренции, Ильюшин разработал его одноместную версию. Ему удалось добиться сокращения объема бронекорпуса, путем удаления бортстрелка. На его месте находился дополнительный топливный бак, а также установлено бронирование задней центровки по массе, что не могло не вызвать нареканий, так как она сильно ухудшала управляемость машины.

Благодаря экономической массе штурмовик полностью удовлетворял требованиям по скорости, а с помощью установки дополнительного бака удалось достигнуть необходимой дальности полета.

Столкнувшись с серьезными потерями Ил-2 без оборонительного вооружения, военно-воздушные силы потребовали от Ильюшина обратно сделать самолет двухместным, что, собственно, и было реализовано в конце 1942 г. Но изменить бронекорпус уже не получилось, поэтому пришлось вынести бортстрелка вне бронекорпуса. Его защита – шестимиллиметровый лист брони, находящийся со стороны хвоста. Защита пилота с задней полусферы обеспечивалась благодаря поперечной броне ХД, которая имела толщину в 12 мм (плюс 6 мм бронеспинка).

Стоит отметить, что бронекорпус, который защищал обоих членов экипажа, получила только позднейшая модификация самолета, а именно Ил-10, который начал выпускаться серийно в 1944 году.

Авионика

Благодаря тому, что на модернизированную машину была установлена новая РЛС, она в состоянии участвовать в полноценном воздушном бою с вражескими истребителями, используя для этого управляемые ракеты (УР) «Воздух-воздух», обладающие различными пусками по дальности в зависимости от модификации.  Для поражения морских целей врага штурмовик снабжен противокорабельными ракетами, дальность пуска которых доходит до 110 км. Чтобы вывести из строя РЛС противника, на самолете есть запас противолокационных ракет разного типа. Для борьбы с наземными целями к этому бортовому оружию была добавлена высокоточная ракета «Вихрь». Авионика штурмовика в состоянии самостоятельно отыскивать объекты поражения, определять главную цель и пускать в ход нужный тип средства поражения.

Современное пилотажно-навигационное оборудование, установленное на самолете Су-39, позволило ему летать днем и ночью в любых погодных условиях. Причем весь полет от взлета до посадки может протекать на автопилоте. Данный штурмовик в основном создавался для уничтожения следующих целей потенциального противника:

  • самоходно-поражающей техники (танки, БТР, БМП и САУ), где бы она не находилась (поле боя, маршевая колонна, место сосредоточения перед вводом в бой), независимо от времени суток и погодных условий;
  • разнообразных объектов на воде (средства для переброски десантников, скоростные суда, торпедоносцы и т. д.);
  • авиации, приданной сухопутным войскам, тяжелой и ударной военно-транспортной воздушной техники, находящейся как на земле, так и в воздухе.
