Ракета Р-17 (8К14) «Скад-В» ракетного комплекса 9К72 «Эльбрус»
Данная система была спроектирована в КБ им. Королева (ОКБ-1) и установлена на немецкий A4/V-2. но была вполовину меньше. Первый опытный пуск состоялся 18 апреля 1953 года. Некоторые трудности возникли с керосинным топливом опытной модели и его утечкой, первая версия ракеты известная в СССР как Р-11 и 8К11, а на западе SS-1B «Скад-А» встала на вооружение в июле 1955 года. Данная ракета была классифицирована как вооружение оперативно-тактического звена.
Ракета Р-17 (8К14) («Скад-В») — видео пуска сирийской ракеты
Дальность ракеты Р-11 на шасси танка ИС-2 составляла 180 км, а мощность атомного заряда 50 кТ. Круговое вероятное отклонение (КВО) равнялось 3 км. В 1962 году была выпущена улучшенная версия этой модели, известная на Западе как SS-1C «Скад-В», а в СССР -как Р-17 (8К14) ракетный комплекс 9К72 «Эльбрус». Р-17 имела улучшенную систему наведения, с использованием элементарной инерционной системы стремя гироскопами. Топливная смесь ракеты была улучшена, теперь ее состав включал диметил гидразин и красную дымящуюся азотную кислоту. Для повышения мобильности система была установлена на восьмиколесную базу МАЗ-543П. Помимо обычных средств поражения, боеголовка ракеты могла снаряжаться химическими и атомными. К 1970 году ракета Р-17 составляла 75 % от 300 состоящих на вооружении установок «Скад».
ШПУ ракеты УР-100Н УТТХ
В дальнейшем появилась система Р-17М (9М77) (SS-1D «Скад-С») с облегченной боеголовкой в 600 кг, которая отделяется в момент выключения мотора, и дальностью около 550 км. Однако неясно было, поставлена ли на вооружение эта модель. SS-1E «Скад-D», спроектированная в конце 80-х, имела улучшенную систему наведения, включавшую активную радиолокационную станцию наведения на конечном участке траектории, широкий выбор боеголовок и дальность 700 км. Р-11ФМ была разработана как система вооружения для установки на подводных лодках и производится с 1955 года. В сентябре-октябре 1955 года испытания ракеты были проведены в Белом море с подводной лодки «Проект 611». Данная ракета имела дальность поражения 150 км и в 1959 году была утверждена для проведения морских операций. В боевых операциях Р-11 ФМ применена не была. В СССР системы «Скад-В» и «Скад-С» были приняты на вооружение на уровне армии и группы армий в бригадах, состоящих из штабного дивизиона с тремя огневыми батареями каждая, потри пусковые установки, стремя системами перезарядки каждая, перевозящими по одной ракете.
«Скад-А» и «Скад-В» были экспортированы в страны Варшавского договора, Египет, Сирию, Ливию, Ирак и Южный Йемен, Ливия. В 1986 году в ответ на предпринятые США атаки Ливия выпустила по объектам ВМС США в Италии две ракеты «Скад В». Однако ракеты в цель не попали. 17 января 1991 года Ирак вы пустил по Тель-Авиву «Скад-В» Саддам Хусейн применил эти ракеты в ответ на развернувшуюся военную кампанию против захвата Кувейта. Хотя ракеты были снаряжены обычными зарядами, израильтяне опасались, что Ирак, который уже применял химическое оружие в ходе войны с Ираном, не использует что-нибудь еще более ужасное.
Впервые Ирак использовал «Скад-В» в войне с Ираном для ударов по Тегерану. В 1991 году за первую ночь войны в Персидском заливе в Израиле взорвались восемь ракет «Скад». Кроме того, в первую ночь Ирак произвел ракетные атаки и по Саудовской Аравии. К концу воины было выпущено 86 иракских ракет «Скад» (40 по Израилю и 46 по Саудовской Аравии). В ходе войны было уничтожено небольшое количество иракских ракет «Скад», таким образом, они все еще остаются потенциальным оружием массового поражения.
Тактико-технические характеристики ракеты Р-17 (8К14) («Скад-В»)
| Длина | 11,25 м |
| Диаметр | 0,88 м |
| Масса | 5900 кг |
| Масса заряда | 985 кг |
| Виды зарядов | атомный 50 кТ, осколочно- фугасный, химический и учебный |
| Минимальная дальность | 80 км |
| Максимальная дальность | 180 км с атомным зарядом; 300 км с осколочно-фугасным или химическим зарядом |
| Точность (КВО) | 450 м на дальности 180 км, уменьшается с увеличением дальности |
| Пусковая платформа | колесная транспортно-пусковая установка МАЗ-543П 8х8 |
| Вид топлива | жидкое |
Р-17 (8К14) («Скад-В») фото
Примечания
- Архив Российской академии наук (АРАН). Ф.555. Оп.1. Д.32. ЛЛ.
МБР Р-7 • Р-7А • Р-16 • Р-9А • УР-100 • Р-36 • РТ-2 • РТ-20 • Темп-2С • УР-100К • Р-36М • УР-100Н • МР УР-100 • Р-36М УТТХ • РТ-2ПМ «Тополь» • Р-36М2 «Воевода» • РТ-23 • РТ-23 УТТХ «Молодец» •Копьё-Р •Курьер • РТ-2ПМ2 «Тополь-М» • РС-24 «Ярс» • РС-26 «Рубеж» • РС-28 «Сармат»
БРСД Р-3 • Р-5 • Р-12 • Р-14 • РТ-1 •РТ-15 • РСД-10 •Скорость
и ОТРК Р-1 • Р-2 • Р-11 • Р-17 • Р-18 •9К71 «Темп» • 9К76 «Темп-С» • 9К79 «Точка» • 9К714 «Ока» • 9К720 «Искандер»
Неуправляемые ТР 2К1 «Марс» • 2К4 «Филин» • 2К5 «Коршун» • 2К6 «Луна» • 9К52 «Луна-М» БРПЛ Р-11ФМ • Р-13 • Р-15 • Р-21 • Р-27 • Р-29 • Р-29Р •Р-31 • Р-39 •Р-39УТТХ «Барк» • Р-29РМ • Р-29РМУ2 «Синева» • Р-29РМУ2.1 «Лайнер» • Р-30 «Булава»
Порядок сортировки — по времени разработки. Курсивом выделены экспериментальные или не принятые на вооружение образцы.
Конструкция тактического ракетного комплекса 2К6 «Луна»

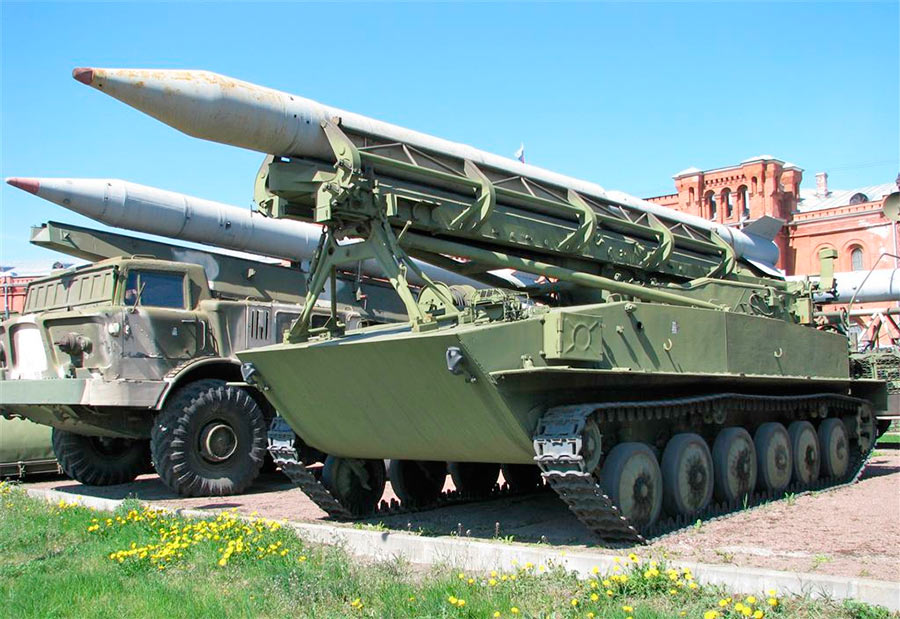

Шасси пусковой установки 2П16 ракетного комплекса 2К6 «Луна» было построено на базе плавающего танка ПТ-76. Снаряженная ракетой ЗР-10, 2П16 на три тонны тяжелее танка ПТ-76, кроме того, центр тяжести пусковой установки с ракетой на направляющей расположен значительно выше, чем центр тяжести базовой машины. Поэтому, несмотря на использование в конструкции 2П16 корпуса, схожего с герметичным корпусом ПТ-76, пусковая установка не обладает водоходными качествами, у неё отсутствуют водомёты и волноотражающий щит.
Посадка и высадка боевого расчёта пусковой установки производится через три люка. Посадочный люк механика-водителя выполнен в верхнем лобовом листе, его крышка — однотипная с танковой: при переходе в открытое положение приподнимается и поворачивается вокруг вертикальной оси, что позволяет безопасно вести машину с открытым люком. Два других посадочных люка с откидными на петлях крышками размещены на крыше корпуса. На верхнем лобовом листе по обе стороны от люка механика-водителя закреплены резиновые рифлёные коврики, а на крыше корпуса, у правого борта пусковой установки, оборудована площадка из просечных листов, что повышает удобство и безопасность расчёта при действиях на машине.
Моторно-трансмиссионное отделение установки 2П16 размещается в корме. Двигатель — четырёхтактный шестицилиндровый дизель В-6 жидкостного охлаждения — расположен вдоль корпуса и способен развивать мощность до 240 л.с. Входящие в состав трансмиссии 2П16 пятискоростная механическая коробка передач и фрикционные механизмы поворота однотипны с КПП и МП среднего танка Т-34-85.
Ударный тактический ракетный комплекс 2К6 «Луна»
Ходовая часть пусковой установки 2П16 включает по шесть односкатных опорных катков оснащенных наружной амортизацией и два необрезиненных поддерживающих катка на борт. Направляющие колеса расположены спереди, ведущие колёса двойного цевочного зацепления — сзади. Зубчатые венцы ведущих колёс — несъёмные. Механизмы натяжения гусениц размещены снаружи корпуса. Гусеницы — с открытым металлическим шарниром. По элементам ходовой части, за исключением поддерживающих катков, которые на ПТ-76 отсутствуют, установка 2П16 совместима с базовым танком.
Подвеска опорных катков — индивидуальная торсионная. Две передние и две задние пары узлов подвески оснащены гидравлическими рычажными амортизаторами и пружинными упорами ограничителей хода опорных катков с плоскими спиральными пружинами сжатия. Упоры остальных опорных катков имеют резиновые демпферы.
Пуск ракет производится с места, при этом для повышения устойчивости направляющей и точности стрельбы пусковая установка фиксируется двумя домкратами, закреплёнными на кормовой части её корпуса. Перед пуском с помощью механизмов наведения артиллерийской части выполняется подъём направляющей и точное наведение по горизонту. Во время наводки расчёт действует с двух площадок, которые при переводе в походное положение складываются и крепятся к верхнему кормовому листу.
Боевое применение
На вооружении России сегодня стоят 75 баллистических ракетных комплексов «Сатана». Ракеты заключают в себе 750 ядерных боезарядов. Всего ядерный щит РФ насчитывает больше чем 1670 боевых зарядов и половина из них – это «Сатана». Но с 2015 года часть ракет этой модификации постепенно заменяется более современными боевыми ракетными комплексами.
Вместо утилизации из-за ее дороговизны, было принято решение об их использовании для запуска искусственных спутников.
Р-36М недоступна электромагнитным импульсам, так как СУ «Воеводы» продублированы пневматическими и электронными автоматами. Для преодоления противоракетной обороны неприятеля «Сатану» оснастили ложными целями, как легкими, так и квазитяжелыми, дипольными отражателями и генераторами активных помех.
Благодаря усилиям советских ученых и конструкторов, работавших над созданием баллистического ракетного комплекса «Сатана» или «Воевода», было создано уникальнейшее и сильнейшее оружие на планете. Эти межконтинентальные ракеты являются гордостью Российских РВСН и в наше время.
Баллистическая ракета: что это?
Современный мир, пронизанный непрекращающимися локальными конфликтами и внешнеполитическими напряженностями между странами, постоянно находится под угрозой крупных глобальных войн. Каждое отдельно взятое государство понимает, что в случае войны победа будет за тем, чье вооружение лучше и мощнее.
Так было всегда, начиная еще с незапамятных времен. Именно война двигала прогресс — все изобретения для гражданских нужд были лишь побочным результатом изобретения военного оснащения. В двадцать первом веке производимое оружие имеет чудовищную разрушительную силу. Хорошим примером мощнейшего оружия является баллистическая ракета.
Что такое баллистическая ракета?
Баллистическая ракета — один из видов орудия массового поражения, действующего на дальние дистанции. Летит по изначально заданной параболической траектории и не поддаётся управлению в момент полета.
Существуют разновидности многоступенчатых ракет, похожих на те, что запускаются в космос для доставки спутников на орбиту — в процессе полета части ракеты отсоединяются от основания, чтобы увеличить скорость за счет импульса и уменьшения общей массы. Запуск таких ракет производится либо из шахтных установок расположенных в земле, либо с помощью мобильных перевозных установок.
Классифицируются ракеты каждым государством по-разному, но можно считать общепринятыми ракеты трёх видов:
- Малой дальности.
- Средней дальности.
- Межконтинентальные.
Каждый из видов имеет свои задачи и максимальную длительность проходимого пути. В случае с ракетами малой дальности — это тысяча километров, средняя дальность обладает радиусом запуска в 5.5 тысяч километров, а межконтинентальные, направленные на то, чтобы поразить врага на другом конце земли, имеют дальность достаточную, чтобы облететь 50% земного шара.
Именно такие ракеты начиняют ядерными боеголовками. Самая большая длительность полета займет не более 30 минут, а гигантская скорость делает ракеты практически неуязвимыми для противовоздушной обороны — они просто летят быстрее снаряда, предназначенного для уничтожения этой ракеты.
Как работает баллистическая ракета?
Главная особенность её работы заключается в том, что практически всю длительность своего полета ракета ведет себя в точности, как обычный брошенный объект, не подвергаясь импульсам и ускорениям со стороны двигателей.
Весь её путь можно разделить на два этапа. В первом этапе ракете задаётся необходимая скорость с помощью реактивной тяги. После того, как нужное ускорение было достигнуто, двигатель вместе с топливным баком отсоединяется от ракеты для облегчения её веса. После этого наступает второй этап свободного падения.
Использование ракеты в гражданских целях
Устройство баллистической ракеты и манера её поведения в воздухе мало чем отличаются от ракет, запускаемых в космос на орбиту Земли. Благодаря этому удобству существует возможность создания универсальных устройств, которые в зависимости от внутреннего содержания будут использоваться в мирных или в военных целях.
На сегодняшний день существует несколько видов универсальных ракет, которые изначально были созданы с целью выведения на орбиту планеты различного военного спутникового оборудования. Целый класс ракет предназначен для вариативного использования. Стоит понимать, что одну и ту же ракету нельзя переоснастить для других целей. Хоть они и имеют общую базу, но собираются на различных заводах и не подлежат взаимному замещению.
https://youtube.com/watch?v=e31qo61ryRc
История создания
В 1957 году была успешно запущена первая в мире межконтинентальная ракета. Строение её было именно многоступенчатым, а радиус поражения подразумевал успешную доставку заряда в любую точку планеты. Разработка данного вооружения была инициирована еще за десять лет до её запуска. Большое количество научных деятелей, а также организаций было привлечено для исследований возможности перелетов и создания системы управления ракетой.
Специально для испытаний оружия подобного рода в Казахстане был построен полигон, строительство которого завершилось в один год с запуском ракеты. Однако первые испытания позволили выявить огромное количество недостатков данной ракеты. Только с четвертого раза после многочисленных доработок ракета смогла поразить условного противника, успешно завершив испытания на полигоне. Замена на более новые виды вооружения произошла только спустя 11 лет после начал использования первого прототипа.
Даешь малые высоты!
Появлению нового поколения крылатых ракет предшествовал ряд технологических новшеств.
К ним можно отнести: уменьшение размеров ядерных боевых частей, миниатюризацию радиоэлектронных комплектующих и появление интегральных схем (а с ними и портативных быстродействующих цифровых вычислительных машин и схем управления с небольшим энергопотреблением), новое математическое обеспечение, появление компактных и экономичных турбореактивных двигателей, высокоэнергетических топлив, новых материалов и технологий в производстве летательных аппаратов. Авиация в ходе локальных войн осваивала малые и предельно малые — в десятки метров — высоты и сокращала время пребывания в зоне действия ПВО противника. С другой стороны, уже исчерпала себя концепция массированного ядерного удара, даже ядерное оружие требовало более избирательного применения. Им предполагали наносить удары только по важным военным и промышленным объектам — стартовым позициям ракет, военно-морским базам, пунктам управления, складам ядерного оружия и ГСМ, электростанциям, узлам коммуникаций.
В конце 60-х — начале 70-х годов прошлого века практически одновременно в СССР и в США специалисты проработали концепцию нового боеприпаса большой дальности — малогабаритной дозвуковой (0,5—0,8М) крылатой ракеты малой заметности, реализующей полет на предельно малой высоте с огибанием рельефа местности, с автономной системой наведения на основной части траектории. Стратегические КР такого типа уже не замахивались на межконтинентальные дальности: они должны были позволить своим носителям произвести массированный пуск, оставаясь вне пределов поражения средствами противовоздушной, противолодочной или противокорабельной обороны противника, его тактических ракет. Главными достоинствами КР должны были стать: небольшие размеры (которые позволили бы разместить большой боекомплект во внутренних бомбоотсеках бомбардировщиков, на кораблях и подводных лодках), возможность залпового пуска и подхода нескольких ракет к цели с разных направлений, незначительная радиолокационная заметность, малое время нахождения в «поле зрения» ПВО, всепогодность.
Полет на сверхмалых высотах с огибанием рельефа сложен в исполнении и невыгоден с точки зрения дальности полета. Обеспечение точного автономного выведения ракеты в район цели требовало специальной корреляционной системы. При небольших габаритах задача становилась особенно сложной. Требовались новые точные трехмерные карты земной поверхности. И в СССР — при наличии серьезных теоретических проработок — практические работы по этой теме развернули уже после появления сообщений об аналогичных разработках в странах НАТО.
Семен Федосеев
